一、用途IS、IH型系列单级单吸（轴向吸入）离心泵，适用于工业和城市给水、排水、亦可用于农业排灌。
供输送清水或物理及化学性质类似清水的其它液体之用，温度不高于80℃。
该泵性能范围（按设计点计）：转速：2900r/min和1450r/min进口直径：50～mm流量：6.3～400m3/n扬程：5～125m该泵系列型谱及主要性能参数见性能表和性能图。
泵的标记（例如IS80-65-160）：叶轮名义直径（mm）排出口直径（mm）吸入口直径（mm）单级单吸清水离心泵三、离心泵结构1、泵体7、止动垫圈2、泵盖8、轴套3、叶轮9、填料压盖4、轴10、填料环5、密封环11、填料6、叶轮螺母12、悬架轴承部件.四、水泵结构说明IS、IH型泵系根据国际标准ISO2858所规定的性能和尺寸设计的，主要由泵体（1）、泵盖（2）、叶轮（3）、轴（4）、密封环（5）、轴套（8）、及悬架轴承部件（12）等所组成。
IS、IH型泵的泵体和泵盖的部分，是从叶轮背面处部分的，即通常所说的后开门结构形式。
其优点是检修方便，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部件进行检修。
泵的壳体（即泵体和泵盖）构成泵的工作室。
叶轮、轴和滚动轴承等为泵的转子。
悬架轴承部件支承着泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，由于有些泵轴向力不大，叶轮背面未设密封环和平衡孔。
泵的轴向密封环是由填料压盖（9）、填料环（10）、和填料（11）等组成，以防止进气或大量漏水。
泵的叶轮如有平衡，则装有软填料的空腔与叶轮吸入口相通，若叶轮入口处液体处于真空状态，则很容易沿着轴套表面进气，故在填料腔内装有填料环通过泵盖上的小孔，将泵室内压力水引至填料环进行密封。
泵的叶轮如没有平衡孔，由于叶轮背面液体压力大于大气压，因而不存在漏气问题，故可不装填料环。
为避免轴磨损，在轴通过填料腔的部位装有轴套保护。

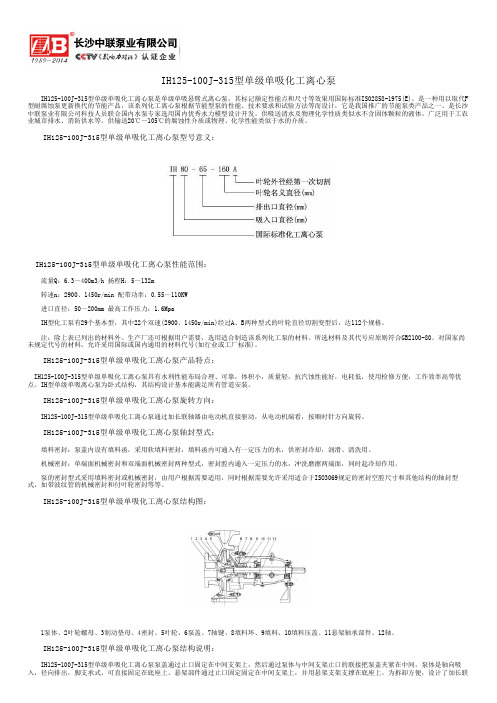

IH125-100J-315型单级单吸化工离心泵 IH125-100J-315型单级单吸化工离心泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效果用国际标准IS02858-1975(E)，是一种用以取代F 型耐腐蚀泵更新换代的节能产品，该系列化工离心泵根据节能型泵的性能、技术要求和试验方法等而设计，它是我国推广的节能泵类产品之一。
是长沙中联泵业有限公司科技人员联合国内水泵专家选用国内优秀水力模型设计开发。
供吸送清水及物理化学性质类似水不含固体颗粒的液体。
广泛用于工农业城市排水、消防供水等。
供输送20℃～105℃的腐蚀性介质或物理、化学性能类似于水的介质。
IH125-100J-315型单级单吸化工离心泵型号意义： IH125-100J-315型单级单吸化工离心泵性能范围： 流量Q：6.3～400m3/h 扬程H：5～132m 转速n：2900、1450r/min 配带功率：0.55～110KW 进口直径：50～200mm 最高工作压力：1.6Mpa IH型化工泵有29个基本型，其中22个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后，达112个规格。
注：除上表已列出的材料外、生产厂还可根据用户需要，选用适合制造该系列化工泵的材料。
所选材料及其代号应原则符合GB2100-80。
对国家尚未规定代号的材料，允许采用国际或国内通用的材料代号(如行业或工厂标准)。
IH125-100J-315型单级单吸化工离心泵产品特点： IH125-100J-315型单级单吸化工离心泵具有水利性能布局合理、可靠，体积小，质量轻，抗汽蚀性能好，电耗低，使用检修方便，工作效率高等优点。
IH型单级单吸离心泵为卧式结构，其结构设计基本能满足所有管道安装。
IH125-100J-315型单级单吸化工离心泵旋转方向： IH125-100J-315型单级单吸化工离心泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。
油泵的水泵型号及技术参数AY型离心油泵：流量Q 6.25～500m3/h 扬程H 60～300m AY型系列离心油泵可用在石油精致、石油化工和化学工业及其它输送不含固体颗粒的石油、液化石油气等介质。
DY型多级离心泵：流量Q 10～540m3/s 扬程H 87～690m DY型单吸多级离心输油泵适用于石油化工厂，用来输送不含固体颗粒、粘度小于120厘沲的无腐蚀油类和石油产品，被输送介质温度不得高于105℃。
允许进口压力0.6MPa。
YZ型自吸油泵：本单位生产的YZ型自吸油泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的最新泵类产品，国内空白独一无二，该泵适用于石油行业、陆地油库、油罐车的理想产品，并适合于作船用货油泵、舱底泵、消防泵和压载泵及机器冷却水循环等，分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水，介质温度-20℃～140℃，如输送化工液体可改用耐腐蚀机械密封。
YZ自吸油泵性能参数：流量4~400m3/h 扬程12~80m产品特点：1.该泵属自吸离心油泵，它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长，具有较强的自吸能力等优点。
管路中不需底阀，工作前只需保证泵体内储有定量引油即可。
用于油轮或输水船舶上时，可兼作扫舱泵，扫舱效果良好。
2.该泵是选用优质材料精制而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需安装底阀，因此简化了管路系统，又改善了劳动条件。
IY型单级单吸离心油泵：流量Q 6.3~200m3/h 扬程H 8~125m IY型单级单吸离心油泵，适用于输送不含固体颗粒，粘度小于120厘沲的无腐蚀油类和石油产品，输送液体温度－20℃～80℃，允许进口压力0.6Mpa。
ZY型自平衡多级离心油泵：流量Q 10～540m3/s 扬程H 87～690m ZY自平衡多级离心油泵适用于石油化工厂，用来输送不含固体颗粒、粘度小于120厘沲的无腐蚀油类和石油产品，被输送介质温度不得高于105℃。
离心泵型号离心泵及离心泵的型号离心泵型号、品种规格及其变型产品在农用泵中是最多的。
根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。
1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵，80年代，我国根据国际标准和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB型、IQ型单级离心泵系列产品，已列为国家专业标准和行业标准。
单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵。
其特点是，与混流泵、轴流泵相比，扬程较高，流量较小，结构简单，使用方便。
IQ型单级单吸离心泵（又称轻小型离心泵）是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的，共有84种产品，分3个派生系列413 个规格型号。
（1）性能范围泵口径50～200毫米，流量12.5～400立方米/时，扬程8～125米，配套动力有柴油机直联、皮带传动，电动机直联，功率1.1～110千瓦，转速1450～2900转/分。
（2）结构型式轻小型离心泵为轴向吸入单级单吸悬架式离心泵，泵体后开门，出口位于中心向上，后盖压嵌式，轴承体与泵体直接联结，泵脚位于泵体下方，轴承用黄油润滑，轴封分为软填料、机械密封、橡胶油封三种。
叶轮均为闭式，传动分为联轴器传动和皮带传动两种。
泵叶轮转向：从泵进口方向看，叶轮转向为顺时针，当泵与柴油机直联传动时，为逆时针。
泵出口可装置手动泵，可去掉底阀，减少水力损失，并能使泵自吸。
2、双吸离心泵它是从叶轮两面进水的双吸离心泵，因泵盖和泵体是采用水平接缝进行装配的，水平中开式离心泵。
与单级单吸离心泵相比，效率高、流量大、扬程较高。
但体积大，比较笨重，一般用于固定作业。
适用于丘陵、高原中等面积的灌区，也适用于工厂、矿山、城市给排水等方面。
双吸离心泵有S型、Sh型、SA型、SLA型几种型号，S型与Sh型的区别是，从驱动端看，S型泵为顺时针方向旋转，Sh型为逆时针方向旋转。
卧式离心泵型号及参数卧式离心泵是一种常见的泵类设备，广泛应用于工农业生产、市政建设、能源和矿业等领域。
它以其结构简单、性能可靠、使用方便等特点，受到了广大用户的青睐。
下面将为大家介绍几种常见的卧式离心泵型号及其主要参数。
1.IS卧式单级单吸离心泵型号：IS50-32-125流量：12.5m³/h扬程：20m转速：2900r/min功率：3kW吸入直径：50mm排放直径：32mm2.S卧式单级双吸离心泵型号：S250-500流量：400m³/h扬程：80m转速：1450r/min功率：90kW吸入直径：250mm排放直径：500mm3.D型卧式多级离心泵型号：D150-100x3流量：300m³/h扬程：180m转速：2950r/min功率：132kW吸入直径：150mm排放直径：100mm4.DG型卧式多级管道离心泵型号：DG25-50x3流量：6m³/h扬程：150m转速：1450r/min功率：4kW吸入直径：25mm排放直径：50mm5.IH型卧式化工离心泵型号：IH80-65-125流量：60m³/h扬程：32m转速：2900r/min功率：11kW吸入直径：80mm排放直径：65mm以上是一些常见的卧式离心泵型号及其主要参数，不同型号的泵适用于不同的工农业生产需求，用户可根据实际情况选择合适的型号和参数。
此外，还需要根据具体的工作环境和介质特性考虑泵的材料选择、密封方式等因素，以确保泵的安全可靠运行。
1 用途：汽车制造中的酸洗、喷漆工艺；有色金属冶炼中的电解液输送；离子膜烧碱项目中的氯水、废水处理和加酸等工艺流程。
适用温度：-20℃～100℃。
2 设计特点：本系列产品按国际标准设计制造（ISO2858），泵体采用金属外壳内衬氟塑料，叶轮及泵盖均采用金属嵌件外包氟塑料合金模压成型，使其具有超强的抗冲击能力又有卓越的耐腐蚀性能，轴封选用先进的外装式波纹管机械密封，对磨的密封面有：碳化硅、陶瓷、四氟、硬质合金可供选择。
具有很高的性能价格比，是目前化工行业应用最为广泛的防腐离心泵。
3氟塑料离心泵用途：IHF离心泵的耐腐和耐磨性已得到实际使用的证实和广大用户的一致认可，目前已被广泛应用于：化工生产中的腐蚀性介质输送、离子膜烧碱项目中的氯水废水处理和加酸工艺（目前国内大部分离子膜烧碱项目用泵均选用我公司产品）、有色金属冶炼中的电解液输送、汽车制造中的酸洗工艺，及制药、石油、电力、电镀、染料、农药、造纸、食品、纺织等众多行业，在-85℃～150℃温度条件下长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀介质而毫不受损，是目前最受使用单位欢迎的泵类设备之一。
4 结构与材料：ÀIHF系列衬氟离心泵5型号意义：IHF50-32-160(D)IH 国际标准化工泵系列代号32 泵出口直径是32mmF 过流部件材质为氟塑料合金160 叶轮名义直径160mm50 泵进口直径是50mm D 短支架结构代号6型号及参数：表一（n=2900r/min）流量扬程效率汽蚀余量进口*出口转速电机功率整机质量型号m³m%m mm r/min kw kg280122.525×2029007.5225IHF25-20-250*3.680185.57826*6.33230IHF40-25-160340×252900312483231103032*6.35020IHF40-25-200340×252900 5.517085023104830*6.38020540×32290011255 IHF40-32-2508802412783472247IHF50-32-1253.250×322900 2.2110*12.52052151650733353.250×3229004135IHF50-32-160*12.5324715304775128IHF50-32-2003.250×3229007.5180*12.5504015494878021IHF50-32-250550×32290011255 *12.580341577381522463.565×5029003135IHF65-50-125*252061351667153345IHF65-50-1603.565×502900 5.5155*2532563530651552353.565×50290011210IHF65-40-200*25505135464815 823325 8048IHF65-40-2503.565×50290018.536035 7250352252480×652900 5.5195 IHF80-65-125*502065601870353360480×65290011228 IHF80-65-160*503264602753355255IHF80-50-200480×50290015250*505063604555358248IHF80-50-2504.580×50290030480*508056607250652262IHF100-80-1254.5100×80290011245*100206512017686535655100×80290015250 IHF100-80-160*10032701102665655162IHF100-65-2005100×65290030480 *10050681204356658260IHF100-65-2505100×65290055630 *100806512065701003857IHF125-80-1605125×80290030460 *1603264180265212055636125×100290055660 IHF125-100-200*2005065220456212086546125×100290075850 IHF125-100-250*20080682106561表二（n=1450r/min）流量扬程效率汽蚀余量进口*出口转速电机功率型号m³m%m mm r/min kw3.59303.250×3214500.55 IHF50-32-160*6.38407.57.5403.512.822IHF50-32-2003.250×321450 1.1*6.312.5337.512.3403.52015550×321450 1.5 IHF50-32-250*6.320307.519.3327.5 3.840IHF65-50-1253.565×5014500.55*12.555517.54617.58.8403.565×501450 1.1 IHF65-50-160*12.585117.57.5607.51330IHF65-40-2003.565×401450 1.5*12.512.54617.511.5427.520.528IHF65-40-2503.565×4014503*12.5204317.5184517.5 5.550480×651450 1.1 IHF80-65-125*2556430 4.56817.58.358IHF80-65-160480×651450 1.5*2586230 6.85017.51348480×501450 2.2 IHF80-50-200*2512.5573011.34817.520.5434.580×5014505.5 IHF80-50-250*2520513011.34532.5 5.560IHF100-80-1254.5100×801450 1.5*5056460 4.36532.58.862IHF100-80-1605100×801450 2.2*5086955 6.56232.512.862IHF100-65-2005100×651450 5.5 *5012.5686010.85632.520.560IHF100-65-2505100×651450 5.5 *5020656016.370509.555IHF125-80-1605125×801450 5.5 *8086290 6.5506013.8606125×100145011 IHF125-100-200*10012.56411011.3606021536125×100145015 IHF125-100-250*1002069120197112022605150×125145022 IHF150-125-250*200206524018641203554IHF150-125-3155150×125145045 *200326324030621205550IHF150-125-4005.5150×125145075*200506224047622402260IHF200-150-2505.5200×150145045*400206848017622403655IHF200-150-3155.5200×150145075*400326448029632405552IHF200-150-4006200×1501450110 *40050644804664表三：IHF(D)型短支架流量扬程效率汽蚀余量进口*出口转速电机功率整机质量型号m³m%m mm r/min kw kg73335IHF50-32-160(D)3.250×322900495*12.5324715304775128IHF50-32-200(D)3.250×3229007.5135*12.550401549481522463.565×502900390IHF65-50-125(D)*252061351667153345IHF65-50-160(D)3.565×502900 5.5125*253256353065352252IHF80-65-125(D)480×652900 5.5125*5020656018707性能曲线图8安装尺寸图：9使用说明：9.1安全须知在使用泵组之前请仔细阅读本“安全须知”，以避免发生意外事故和其它的财产损失或损坏。
泵的基础知识及型号一、水泵的分类1、按泵轴方向可分为卧式、立式、斜式2、按壳体剖分型式分为径向剖分式和轴向剖分式3、按级数分为单级和复级4、按吸入形式分为单吸和双吸5、按水泵形式分各中心支承式，管道式、共座式、分座式、可移式6、按驱动方式分为直接连接、齿轮传动式、液力偶合传动式、皮常传多式和共轴式7、按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式8、按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式9、按用途不同主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、流程泵、增压泵、耐腐蚀泵10、按材质不同分为：铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵11、按结构形式分为离心泵，隔膜泵，齿轮泵，柱塞泵，往复泵，真空泵，喷射泵12、离心泵型号、品种规格及其变型产品在农用泵中是最多的。
根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。
二、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵，80年代，我国根据国际标准和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB型、IQ型单级离心泵系列产品，已列为国家专业标准和行业标准。
单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵。
其特点是，与混流泵、轴流泵相比，扬程较高，流量较小，结构简单，使用方便。
IQ型单级单吸离心泵（又称轻小型离心泵）是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的，共有84种产品，分3个派生系列，413个规格型号。
（1）性能范围泵口径50～200毫米，流量12.5～400立方米/时，扬程8～125米，配套动力有柴油机直联、皮带传动，电动机直联，功率1.1～110千瓦，转速1450～2900转/分。
长沙自平衡多级泵厂整理
IH125-100-400A型单级单吸离心泵概述：
IH125-100-400A型单级单吸离心化工泵，按照国家标准设计通用化程度高。
用于输送不含固体颗粒，粘度类似于水的腐蚀性液体，被输送介质温度一般为20℃~105℃。
泵的最高工作压力为1.6MPa，进口压力不高于0.6MPa。
IH125-100-400A型不锈钢单级单吸离心泵参数范围：
流量Q 93.5m3/h
扬程H 43.7m
IH125-100-400A型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IH125-100-400A型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
IH125-100-400A型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。
IH125-100-400A型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
