单级单吸悬臂式离心泵检修工艺规程

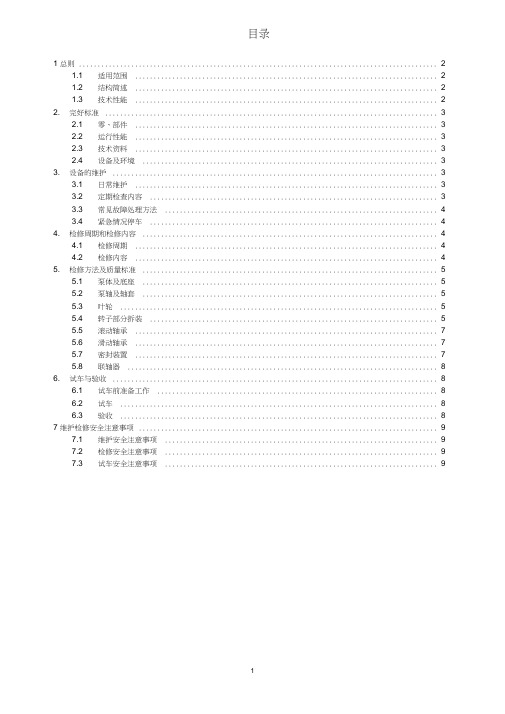

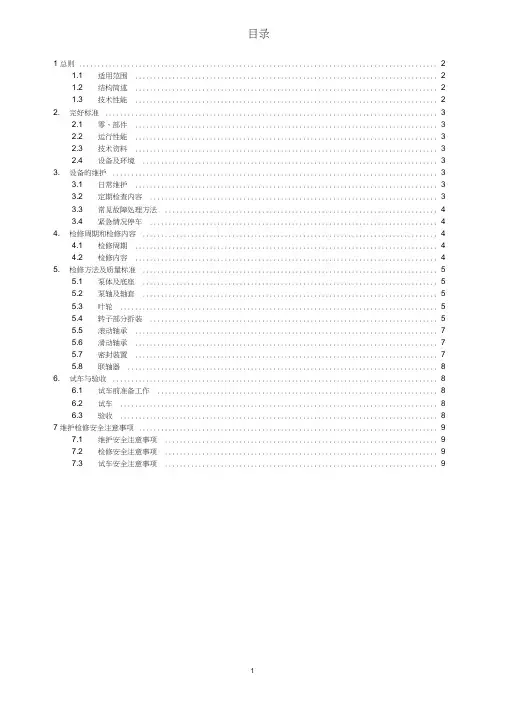

目录1 总则 (2)1.1 适用范围 (2)1.2 结构简述 (2)1.3 技术性能 (2)2. 完好标准 (3)2.1 零、部件 (3)2.2 运行性能 (3)2.3 技术资料 (3)2.4 设备及环境 (3)3. 设备的维护 (3)3.1 日常维护 (3)3.2 定期检查内容 (3)3.3 常见故障处理方法 (4)3.4 紧急情况停车 (4)4. 检修周期和检修内容 (4)4.1 检修周期 (4)4.2 检修内容 (4)5. 检修方法及质量标准 (5)5.1 泵体及底座 (5)5.2 泵轴及轴套 (5)5.3 叶轮 (5)5.4 转子部分拆装 (5)5.5 滚动轴承 (7)5.6 滑动轴承 (7)5.7 密封装置 (7)5.8 联轴器 (8)6. 试车与验收 (8)6.1 试车前准备工作 (8)6.2 试车 (8)6.3 验收 (8)7 维护检修安全注意事项 (9)7.1 维护安全注意事项 (9)7.2 检修安全注意事项 (9)7.3 试车安全注意事项 (9)1总则1.1 适用范围本规程适用于化工企业吸入口径小于600mm型号为IS、IH、Sh型的单级单吸和单级双吸离心泵的维护和检修。

亦可用于BA型、F型离心泵的维护和检修。

其它相似类型的泵可作参考。

1.2 结构简述单级离心泵主要由泵体、泵盖、叶轮、轴和托架等部件组成。

单吸泵的叶轮安装在轴端呈悬臂式，轴线端面进水，排出口与泵的轴线垂直。

双吸泵的泵体为水平剖分式，叶轮采用双吸式叶轮，由两端轴承支承、吸入口与排出口均在泵体上，成水平方向与泵体垂直。

电动机通过联轴器直接驱动泵。

1.3 技术性能1.3.1 IS 型、IH型单级单吸离心泵主要性能见表1。

2.1 零、部件2.1.1 泵本体及各零、部件完整齐全。

2.1.2 基础螺栓及各连接螺栓齐全、紧固。

2.1.3安全防护装置齐全、稳固。

2.1.4 压力表、电流表等仪表齐全、灵敏，量程符合规定，并定期校验。

单级离心泵维护检修规程一、总则1、适用范围本规程适用于吸入口径小于600mm、型号为IS、IH、Sh型的单级单吸和单级双吸离心泵的维护和检修。

亦可用于BA型、F型离心泵的维护和检修。

其它相似类型的泵可作参考。

2、结构简述单级离心泵主要由泵体、泵盖、叶轮、轴和托架等部件组成。

单吸泵的叶轮安装在轴端呈悬臂式，轴线端面进水，排出口与泵的轴线垂直。

双吸泵的泵体为水平剖分式，叶轮采用双吸式叶轮，由两端轴承支承、吸入口与排出口均在泵体上，成水平方向与泵体垂直。

电动机通过联轴器直接驱动泵。

3、技术性能3.1 IS型、IH型单级单吸离心泵主要性能见表1。

3.2 Sh型单级双吸离心泵主要性能见表2。

表2二、完好标准2.1 零、部件2.1.1 泵本体及各零、部件完整齐全。

2.1.2 基础螺栓及各连接螺栓齐全、紧固。

2.1.3安全防护装置齐全、稳固。

2.1.4 压力表、电流表等仪表齐全、灵敏，量程符合规定，并定期校验。

2.1.5 各部安装配合符合规定。

2.1.6 泵体及附属阀门、管件、管线油漆完整，标志明显。

2.1.7 基础及底座完整、坚固。

2.2 运行性能2.2.1 油路畅通，润滑良好，实行“五定”、“三级过滤”。

2.2.2 运转正常，无异常振动、杂音等现象。

2.2.3 压力、流量平稳，各部温度正常，电流稳定。

2.2.4 能达到铭牌出力或查定能力。

2.3 技术资料2.3.1 有泵的总图或结构图、易损件图。

2.3.2 有使用说明书、产品合格证、质量证明书。

2.3.3 操作规程、维护检修规程齐全。

2.3.4 设备档案齐全，数据准确可靠，包括：a.安装及试车验收资料；b.设备运行记录；c.历次检修及验收记录；d.设备缺陷及事故情况记录。

2.4 设备及环境2.4.1 设备清洁，外表无尘灰、油垢。

2.4.2 基础及底座整洁，表面及周围无积水、废液，环境整齐、清洁. 2.4.3 进出口阀门、管口法兰、泵体等处接合面均无泄漏。

2.4.4 轴封处泄漏a.填料密封：介质为水时，初期每分钟不多于20滴，末期每分钟不多于40滴；其他液体，每分钟不多于15滴；b.机械密封：初期应无泄漏，末期每分钟不超过5滴。

单级单吸离心泵的检修检修工艺及质量标准下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!单级单吸离心泵是工业生产中常见的一种泵类，其在各种工业领域中起着关键的作用。

单级悬臂式离心泵型号：--状态卡 02-03 页--动作卡 04-14 页--附件 15-18 页计算机编码：验收确认：检修负责人：检修班组质量员验收：车间质量员验收：装置设备负责人：状态卡000 检修前准备；010 办理施工作业票；100 拆除泵体各部位的水线，油标，压力表等；110 拆除电机与泵之间的联轴器短节，检查对中；120 拆卸泵大盖，整体拆下转子和轴承箱部件；130 将转子和机械密封部件解体；140 将轴承箱部件解体；200 清扫并检查泵壳，泵大盖；210 清洗并检查轴承箱；220 清洗并检查所有轴承；230 清洗并检查油封和机械密封；240 清洗并检查转子部件；300 回装前准备，确认；310 将轴承箱部件组装到主轴上；320 将机封、泵大盖和轴承箱部件组装到轴上；330转子回装；400 联轴器回装;410 检查泵与电机的对中情况;420 附属管线回装;500 现场清扫；510机泵试车及验收；动作卡000 B-（）检修前准备；001 B-（）查阅停机前泵各部位振动值，轴承温度。

002 B-（）查阅上次检修资料和有关图纸，准备检修作业规程。

003 B-（）检修施工的主修人员、检修进度及检修原因、项目已经确定。

）004 B-< > 对起吊设施进行检查，应符合安全规定。

）005 B-（）检修所需的零配件和相应的材料已备齐。

006 B-（）检查检修专用工具和经检验合格的量具，器具已备齐。

010 办理施工作业票及办理作业风险评估报告；011 B-（）施工作业票已按规定程序办理审批好。

B-< > 确认施工作业票规定的内容已经全部落实确认电机电源已经切断。

确认机泵出入口阀门关闭。

临时用电票，临时火票办理完毕。

确认泵体温度降低到40℃以下。

签字（）012 B-< >-D< > 参加检修人员已经进行了安全教育。

签字（）（）013 B< >-D< > 办理作业风险评估报告。

单级离心泵维护检修规程一、合用范畴本规程合用为型号为IS旳单级单吸和单级双吸旳泵旳维护和检修。

亦可用于BA型、F型旳离心泵旳维护和检修。

其他相似类型旳泵可做参照。

二、构造简述单级离心泵重要由泵体、泵盖、叶轮、轴和托架等部件构成。

单吸泵旳叶轮安装在轴端呈悬臂式，轴线端面进水，排出口与泵旳轴线垂直。

双吸泵旳泵体为水平剖分式，叶轮采用双吸式叶轮，由两端轴承支撑，吸入口与排出口均在泵体上，成水平方向与泵体垂直。

电动机通过联轴器直接驱动泵。

三、设备卫生1.设备清洁，外表无灰尘、油垢。

2.基本及底座清洁，表面及周边无积水、废液，环境整洁、清洁。

3.进出口阀门、管口法兰、泵体等处接合面均无泄漏。

4.轴封处泄露A.填料密封：介质为水时，初期每分钟不多于20滴，末期每分钟不多于40滴；其她液体每分钟不多于15滴。

B.机械密封：初期应无泄露，末期每分钟不超过5滴。

四、设备旳维护1.严格按操作规程程序启动、运转与停车，并做好运营记录。

2.每班检查各润滑部位旳润滑状况。

3.新换轴承后，运营100小时应清洗换油；后来每运营1000-1500小时换油一次，油脂每-2400小时更换。

4.常常检查轴承温度，应不高于环境温度35℃；轴承旳最高温度：滚动轴承不得超过75℃，滑动轴承不得超过65℃。

5.常常观测泵旳压力和电机电流与否正常和稳定，设备运转有无异常声响或振动，发现问题及时解决。

6.常常保持泵旳周边环境整洁，及时消除跑、冒、滴、漏。

密封符合规定。

7。

维修人员应定期上岗，检查设备并及时解决所发现旳问题。

8.在泵所处环境温度较低状况下，泵停用时应排尽剩液，以防冻裂机壳及零件。

五、紧急状况停车遇有下列状况之一者，应紧急停车解决：1.泵内发生异常旳声响；2.泵忽然发生剧烈振动；3.电机电流超过额定值持续不降；。

悬臂式离心泵检修方案1 适用范围本作业指导书仅描述AY型两级悬臂泵的检修，其它单、双级悬臂泵的检修可参照执行。

2 悬臂式离心泵简介离心泵是一种叶片泵，靠叶轮叶片带动液体旋转，使液体产生惯性离心力获得所需能量，故称为离心泵。

离心泵工作前吸入管路和泵内首先要充满液体。

当叶轮旋转时，叶片带动叶轮内的液体旋转，液体获得能量后从叶轮内甩出。

甩出的液体经过泵壳流道、扩散管，将速度能转换为静压能，再从排出管排出。

与此同时，叶轮入口处压力低于入口管压力，吸入管液体在差压作用下进入叶轮中。

由于叶轮是连续而均匀地旋转工作，所以液体连续而均匀地被甩出和吸入。

悬臂式离心泵的泵轴一端在托架内用轴承支撑，另一端悬出称为悬臂端，在悬臂端装有叶轮，所以称为悬臂泵。

在泵的叶轮上，一般钻有平衡孔以平衡轴向力。

这种泵的优点是结构简单，工作可靠。

缺点是处理机械密封、轴承时必须拆卸大盖，尤其是重量较大的悬臂泵检修相对麻烦。

悬臂式离心泵常见的有单级单吸和两级单吸两种。

单级单吸悬臂式离心泵用途很广泛，一般流量在5.5－300米3/小时、扬程在8－150米范围内的工况，都采用这种泵，如炼油装置的3Y-10、50Y-60。

AY 型单级悬臂泵结构如下图1-1。

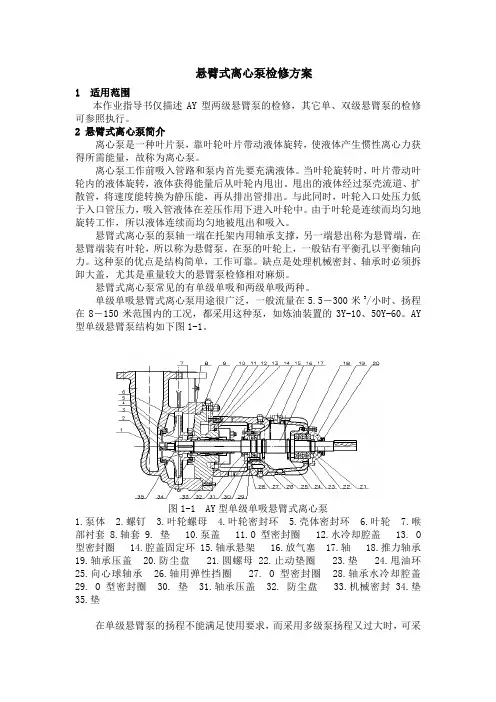

图1-1 AY型单级单吸悬臂式离心泵1.泵体2.螺钉3.叶轮螺母4.叶轮密封环5.壳体密封环6.叶轮7.喉部衬套8.轴套9. 垫 10.泵盖 11.O型密封圈 12.水冷却腔盖 13. O 型密封圈 14.腔盖固定环15.轴承悬架 16.放气塞 17.轴 18.推力轴承19.轴承压盖 20.防尘盘 21.圆螺母22.止动垫圈 23.垫 24.甩油环25.向心球轴承 26.轴用弹性挡圈 27. O型密封圈 28.轴承水冷却腔盖29. O型密封圈 30. 垫 31.轴承压盖 32. 防尘盘 33.机械密封34.垫35.垫在单级悬臂泵的扬程不能满足使用要求，而采用多级泵扬程又过大时，可采用两级悬臂泵。
