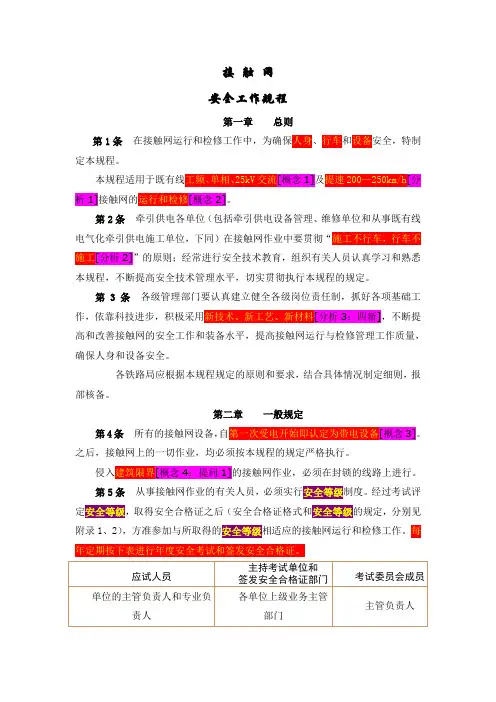

接触网安全工作规程第一章总则第1条在接触网运行和检修工作中,为确保人身、行车和设备安全,特制定本规程。
本规程适用于既有线工频、单相、25kV交流[概念1]及提速200—250km/h[分析1]接触网的运行和检修[概念2]。
第2条牵引供电各单位(包括牵引供电设备管理、维修单位和从事既有线电气化牵引供电施工单位,下同)在接触网作业中要贯彻“施工不行车,行车不施工[分析2]”的原则;经常进行安全技术教育,组织有关人员认真学习和熟悉本规程,不断提高安全技术管理水平,切实贯彻执行本规程的规定。
第3条各级管理部门要认真建立健全各级岗位责任制,抓好各项基础工作,依靠科技进步,积极采用新技术、新工艺、新材料[分析3:四新],不断提高和改善接触网的安全工作和装备水平,提高接触网运行与检修管理工作质量,确保人身和设备安全。
各铁路局应根据本规程规定的原则和要求,结合具体情况制定细则,报部核备。
第二章一般规定第4条所有的接触网设备,自第一次受电开始即认定为带电设备[概念3]。
之后,接触网上的一切作业,均必须按本规程的规定严格执行。
侵入建筑限界[概念4:提问1]的接触网作业,必须在封锁的线路上进行。
第5条从事接触网作业的有关人员,必须实行安全等级制度。
经过考试评定安全等级,取得安全合格证之后(安全合格证格式和安全等级的规定,分别见附录1、2),方准参加与所取得的安全等级相适应的接触网运行和检修工作。
每年定期按下表进行年度安全考试和签发安全合格证。
第6条各单位除按第5条规定组织从事接触网运行和检修工作的有关现职人员每年进行一次安全等级考试外,对属于下列情况的人员,还应在上岗前进行安全等级考试:1.开始参加接触网工作的人员;2.开始参加接触网间接带电[概念5]工作的人员;3.接触网供电方式[分析3,提问2]改变时的检修工作人员;4.接触网停电检修方式改变时[分析4,提问3]的检修工作人员;5.安全等级变更,仍从事接触网运行和检修工作的人员;6.中断工作连续6个月以上仍继续担任接触网运行和检修工作的人员。
高速铁路接触网安全工作规程1. 总则1.1 本规程适用于高速铁路(含高速动车组)接触网安全工作。
1.2 接触网安全工作是指保障高速铁路接触网设施及使用车辆的安全。
1.3 接触网安全工作分为常规检查、专项检查、应急处置和事故调查等四个方面。
1.4 接触网安全工作应按照《高速铁路接触网设施技术规程》的要求进行。
1.5 接触网安全工作贯穿于高速铁路运营的全过程,是保障列车运行安全的重要环节。
2. 工作内容2.1 常规检查2.1.1 检查铁路供电所的接触网设施以及变电站电力设施的完好情况;2.1.2 检查接触网设施接地电阻值是否符合要求;2.1.3 检查接触线及支柱的耐电强度等级及安装情况;2.1.4 检查各种电源设备的运行情况,确保电力配送能力满足高速铁路的出行要求。
2.2 专项检查2.2.1 定期检查高速铁路接触网设施,确保设施完好无损;2.2.2 检查地面铁路绝缘与接触网的绝缘情况;2.2.3 检查接触线、支柱、钢索等精密部件,确保没有疲劳、腐蚀或者损坏等情况;2.2.4 进行接触网外形尺寸的检查,距离接触网的最近点距要满足要求。
2.3 应急处置2.3.1 按照应急预案,进行应急检查、排除抢险、处理故障;2.3.2 在应急处置的过程中,要安排足够的人员和设备,以迅速处理危险及事故紧急情况。
2.4 事故调查2.4.1 对于高速铁路接触网设施发生在行车中的故障或者事故,要成立专家组展开事故调查;2.4.2 事故调查过程中要保护现场,确保证据真实、完整、准确,同时要保护事故现场的设施及相关证据;2.4.3 事故调查结论要尽可能准确,阐明原因并提出防范措施。
3. 工作责任3.1 铁路供电所负责接触网常规检查及应急处置;3.2 高速铁路接触网设施管理部门负责接触网的专项检查及事故调查。
4. 工作安全4.1 在工作中,要对检查、应急处置和事故调查人员进行岗前教育、专业熟练技术培训和岗位练兵;4.2 在检查、应急处置和事故调查的过程中,要配备足够的安全设备,保证人员的安全;4.3 在检查、应急处置和事故调查的过程中,要严格按照规程进行操作,防止因操作不当出现意外;4.4 在检查、应急处置和事故调查结束后,要对现场进行整理,留下清晰记录,确保安全生产环境。

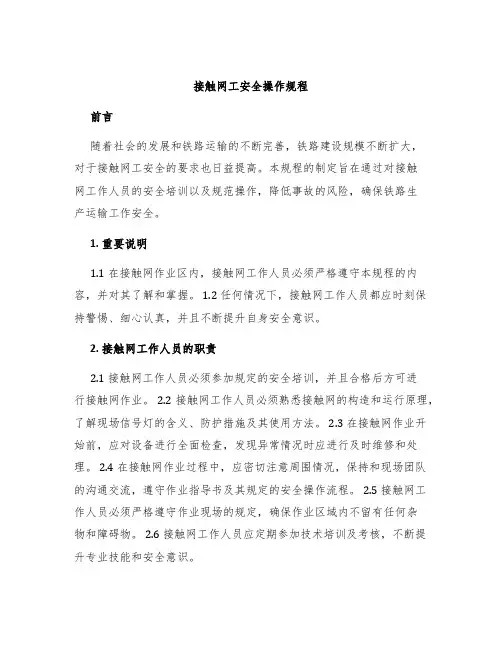

接触网工安全操作规程前言随着社会的发展和铁路运输的不断完善,铁路建设规模不断扩大,对于接触网工安全的要求也日益提高。
本规程的制定旨在通过对接触网工作人员的安全培训以及规范操作,降低事故的风险,确保铁路生产运输工作安全。
1. 重要说明1.1 在接触网作业区内,接触网工作人员必须严格遵守本规程的内容,并对其了解和掌握。
1.2 任何情况下,接触网工作人员都应时刻保持警惕、细心认真,并且不断提升自身安全意识。
2. 接触网工作人员的职责2.1 接触网工作人员必须参加规定的安全培训,并且合格后方可进行接触网作业。
2.2 接触网工作人员必须熟悉接触网的构造和运行原理,了解现场信号灯的含义、防护措施及其使用方法。
2.3 在接触网作业开始前,应对设备进行全面检查,发现异常情况时应进行及时维修和处理。
2.4 在接触网作业过程中,应密切注意周围情况,保持和现场团队的沟通交流,遵守作业指导书及其规定的安全操作流程。
2.5 接触网工作人员必须严格遵守作业现场的规定,确保作业区域内不留有任何杂物和障碍物。
2.6 接触网工作人员应定期参加技术培训及考核,不断提升专业技能和安全意识。
3.1 接触网作业前,应组织专业技术人员进行安全检查,并对作业场地进行全面评估和测量。
3.2 接触网工作人员必须正确佩戴候车室内着装要求的防护服、防护鞋、手套、耳罩、护目镜等个人防护装备。
3.3 接触网工作人员在进行接触网作业前,必须了解天气状况及预报,并在必要时采取相应措施,确保作业安全。
4. 接触网作业中的安全措施4.1 在接触网运行过程中,应严格禁止向接触网上扔任何物品,避免造成接触网短路,引发事故。
4.2 在接触网运行过程中,应限制工作人员在接触网工作范围内移动,确保他们的安全,避免造成意外。
4.3 接触网作业现场应设立标志牌、标识牌和警示标志,提醒现场人员注意安全。
4.4 在接触网作业现场,应设立工作站,工作人员在此工作站内进行作业,在作业台上进行接触网维修时坐姿要正确。
杭州地铁1号线三期工程供电系统安装及既有线供电系统改造工程接触网专业培训资料中国铁建电气化局集团有限公司杭州地铁1号线三期工程供电系统安装工程项目部二〇一九年八月目录目录一、概述 (1)1.1接触网知识简介 (1)1.2接触网施工流程 (1)1.3刚性接触网专业术语 (3)二、施工准备 (5)三、施工测量 (6)3.1横向测量 (6)3.2纵向测量 (6)四、悬挂打孔及锚栓预埋 (7)4.1悬挂打孔 (7)4.2锚栓预埋 (9)4.3拉拔试验 (10)五、悬挂安装及调整 (11)5.1材料选型 (11)5.2悬挂安装 (11)5.3悬挂调整 (15)六、汇流排安装 (15)七、接触线、架空地线架设 (18)7.1线材配盘 (18)7.2接触线架设 (20)7.3架空地线敷设 (22)八、接地跳线及设备安装 (25)8.1接地跳线制作及安装 (25)8.2设备安装 (27)8.3号码牌安装 (30)九、均回流安装 (31)十、接触网各类试验 (32)10.1限界检测 (32)10.2冷滑试验 (33)10.3送电热滑试验 (34)一、概述1.1接触网知识简介接触网系统是轨道交通电力牵引系统的四大组成部分之一,它的基本功能是通过在线路沿线的支持装置上悬挂接触网导线,并利用动力车组上方的受电弓和接触网导线之间的动态滑动接触,将牵引变电所的输出电能在电力牵引机车的运动轨迹上不间断的提供给动力车组,保证动力车组的持续牵引动力,实现轨道交通电力牵引的运输目的。
刚性接触网采用DC1500V电压供电方式图1接触网供电示意图1.2接触网施工流程由于刚性悬挂接触网系统的安装精度比柔性悬挂接触网系统的安装精度高,调节范围小,因此在进行刚性悬挂接触线的安装时,从施工测量开始到刚性悬挂接触线调整到位,要严格控制每一道工序的施工质量,实现一次安装到位。
图2 接触网施工流程图1.3刚性接触网专业术语A、导线高度:接触网导线高度(简称导高),是指悬挂定位点处接触线距轨面的垂直高度。
