应急电源eps工作原理应急电源（EPS）是指在主电源失效或异常时，能够瞬间提供备用电源供电的设备。

EPS 通常采用蓄电池组作为电源存储装置，通过特定的电路实现从主电源向蓄电池组的供电、对蓄电池组的充电和从蓄电池组向负载供电等功能。

本文将从EPS的工作原理、主要组成部分和应用场景等方面进行介绍。

一、应急电源（EPS）的工作原理EPS主要通过四个环节的工作来实现应急电源功能。

这四个环节是：主电源环节、充电环节、逆变环节和控制环节。

1. 主电源环节主电源环节作为EPS的起点，其作用是将市电输入EPS，并根据输入电压大小和波形得出参考电压值与极性。

该过程主要由输入滤波电路、稳压变压器和桥式整流电路组成。

具体操作流程为：（1）将市电输入EPS的输入滤波电路，该电路主要的作用是进行滤波和消噪，以保证后续的电路和设备可以正常工作。

（2）将经过输入滤波电路处理后的电压，通过稳压变压器得到参考电压值和参考电压极性。

稳压变压器可以将变化的市电电压变成稳定的低压输出，同时稳定输出电压波形，确保逆变环节的正常工作。

（3）经过稳压变压器的输出电压通过桥式整流电路进行整流，同时转化为直流电压输出，以供后面的逆变器进行运行。

2. 充电环节当主电源正常供电时，EPS需要通过充电环节将主电源的电能储存到蓄电池组中，以备不时之需。

充电环节由充电控制器和蓄电池组组成，充电过程根据蓄电池组的状态和市电的状态进行控制。

具体操作流程为：（1）市电正常供电时，充电控制器通过检测主电源的电压、电流、蓄电池组的电压、电流以及环境温度等参数，来实现对蓄电池组的安全、有效的充电，以维护蓄电池组的健康状态。

（2）在市电断电时，蓄电池组需要通过EPS的逆变环节向负载供电，而当市电恢复时，充电控制器需要通过检测市电输入电压的状态，判断是否需要对蓄电池组进行充电，以确保蓄电池组能够及时储存主电源的电能。

3. 逆变环节逆变环节是EPS中最为关键的环节之一，其主要作用是将蓄电池组中存储的直流电转换为稳定的交流电，以供不同电压和频率的负载使用。

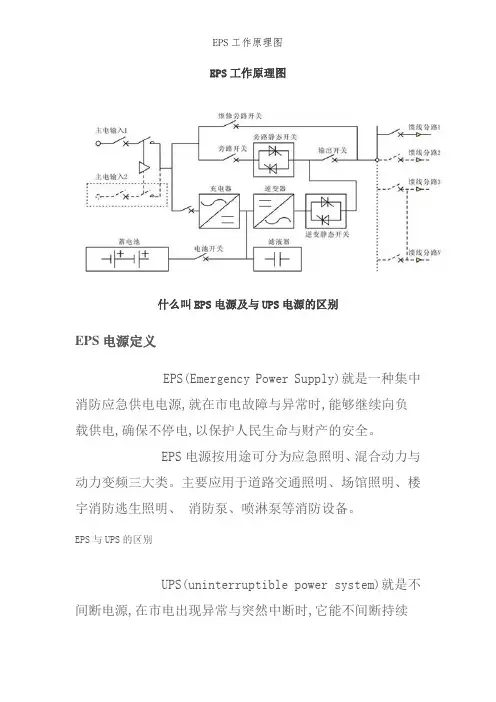

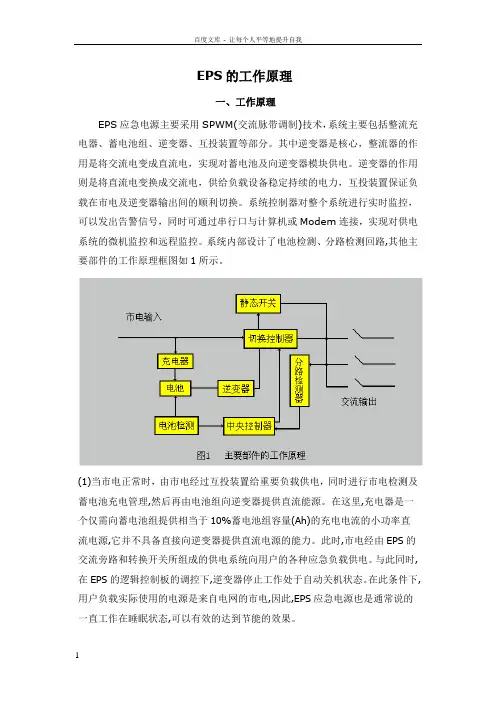

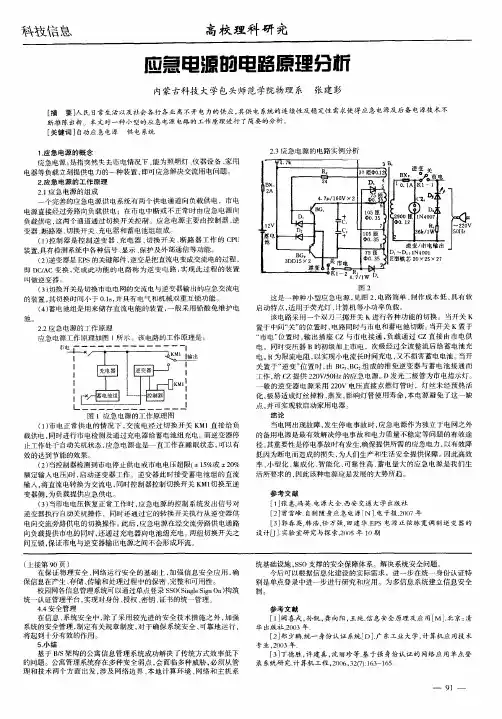

EPS的工作原理一、工作原理EPS应急电源主要采用SPWM(交流脉带调制)技术，系统主要包括整流充电器、蓄电池组、逆变器、互投装置等部分。

其中逆变器是核心，整流器的作用是将交流电变成直流电，实现对蓄电池及向逆变器模块供电。

逆变器的作用则是将直流电变换成交流电，供给负载设备稳定持续的电力，互投装置保证负载在市电及逆变器输出间的顺利切换。

系统控制器对整个系统进行实时监控，可以发出告警信号，同时可通过串行口与计算机或Modem连接，实现对供电系统的微机监控和远程监控。

系统内部设计了电池检测、分路检测回路,其他主要部件的工作原理框图如1所示。

(1)当市电正常时，由市电经过互投装置给重要负载供电，同时进行市电检测及蓄电池充电管理,然后再由电池组向逆变器提供直流能源。

在这里,充电器是一个仅需向蓄电池组提供相当于10%蓄电池组容量(Ah)的充电电流的小功率直流电源,它并不具备直接向逆变器提供直流电源的能力。

此时,市电经由EPS的交流旁路和转换开关所组成的供电系统向用户的各种应急负载供电。

与此同时,在EPS的逻辑控制板的调控下,逆变器停止工作处于自动关机状态。

在此条件下,用户负载实际使用的电源是来自电网的市电,因此,EPS应急电源也是通常说的一直工作在睡眠状态,可以有效的达到节能的效果。

(2)当市电供电中断或市电电压超限(±15%或±20%额定输入电压)时,互投装置将立即投切至逆变器供电，在电池组所提供的直流能源的支持下,此时,用户负载所使用的电源是通过EPS的逆变器转换的交流电源,而不是来自市电。

(3)当市电电压恢复正常工作时，EPS的控制中心发出信号对逆变器执行自动关机操作, 同时还通过它的转换开关执行从逆变器供电向交流旁路供电的切换操作。

此后,EPS在经交流旁路供电通路向负载提供市电的同时,还通过充电器向电池组充电。

(4)除用于应急照明系统外，其中WYS/B系列三相智能化变频应急电源主要是为一级负荷中的电动机提供一种可变频的应急电源系统，该产品方便解决了电动机的应急供电及其启动过程中对供电设备的冲击影响。

EPS工作原理图什么叫EPS电源及与UPS电源的区别EPS电源定义EPS(Emergency Power Supply)就是一种集中消防应急供电电源,就在市电故障与异常时,能够继续向负载供电,确保不停电,以保护人民生命与财产的安全。

EPS电源按用途可分为应急照明、混合动力与动力变频三大类。

主要应用于道路交通照明、场馆照明、楼宇消防逃生照明、消防泵、喷淋泵等消防设备。

EPS与UPS的区别UPS(uninterruptible power system)就是不间断电源,在市电出现异常与突然中断时,它能不间断持续一定时间为设备供电,给用户充裕的时间应对工作、处理保存数据。

UPS按工作原理可分为后备式、在线式与在线互动式三大类。

UPS广泛地应用于IT行业与特殊的精密设备,虽然后备式与互动式UPS与EPS工作模式相似,但UPS在市电正常时也经过稳压与滤波后输出。

在市电正常时输出电压质量比EPS高。

EPS(Emergency Power Supply)就是应急电源,在市电故障与异常时,能够继续向负载供电,确保不停电,市电正常时由市电直接输出供电,同时根据要求市电正常时无输出,或需通过消防联动控制输出,通常EPS可以在主机里面增加多路输出配电与设备控制电路,可根据设计院图纸制作。

EPS电源的主电、电池逆变、旁路工作模式一、EPS主电工作模式主电输入经整流滤波变换成直流后,给电池组充电同时送SPWM逆变器逆器待机工作。

当主电异常时切换为电池逆变运行二、EPS电池逆变工作模式当主电异常时,蓄电池通过SPWM逆变器逆变出交流电供给输出通过逆变静态开关切换到输出。

三、EPS手动维修旁路模式:当要求在不断电在线维修时,将合上维修旁路开关,断开关输出开关与旁路开关,这样就将EPS的电路部分与输入、输出完全断开而不会中断用户的输出。

注意:在使用维修旁路开关时一定要按维修开关的操作流程！EPS常见后备时间及柏克EPS电池容量与后备时间计算EPS常见后备时间EPS的配电时间一般为标准30分钟、60分钟、90分钟、120分钟。

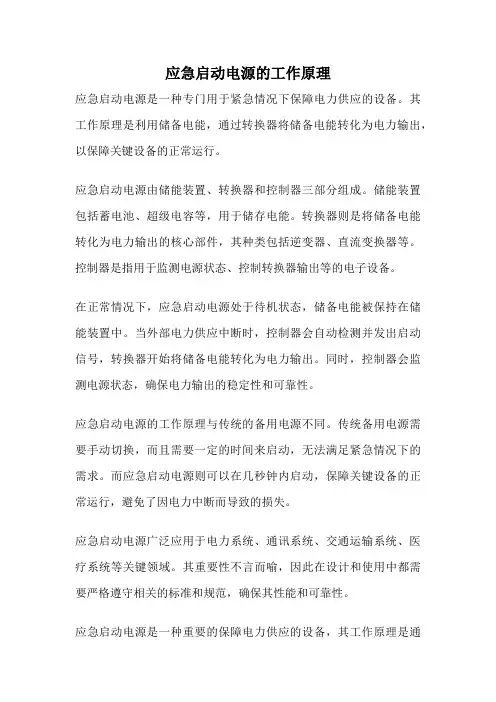

应急启动电源的工作原理
应急启动电源是一种专门用于紧急情况下保障电力供应的设备。

其工作原理是利用储备电能，通过转换器将储备电能转化为电力输出，以保障关键设备的正常运行。

应急启动电源由储能装置、转换器和控制器三部分组成。

储能装置包括蓄电池、超级电容等，用于储存电能。

转换器则是将储备电能转化为电力输出的核心部件，其种类包括逆变器、直流变换器等。

控制器是指用于监测电源状态、控制转换器输出等的电子设备。

在正常情况下，应急启动电源处于待机状态，储备电能被保持在储能装置中。

当外部电力供应中断时，控制器会自动检测并发出启动信号，转换器开始将储备电能转化为电力输出。

同时，控制器会监测电源状态，确保电力输出的稳定性和可靠性。

应急启动电源的工作原理与传统的备用电源不同。

传统备用电源需要手动切换，而且需要一定的时间来启动，无法满足紧急情况下的需求。

而应急启动电源则可以在几秒钟内启动，保障关键设备的正常运行，避免了因电力中断而导致的损失。

应急启动电源广泛应用于电力系统、通讯系统、交通运输系统、医疗系统等关键领域。

其重要性不言而喻，因此在设计和使用中都需要严格遵守相关的标准和规范，确保其性能和可靠性。

应急启动电源是一种重要的保障电力供应的设备，其工作原理是通
过储备电能，利用转换器将储备电能转化为电力输出，以保障关键设备的正常运行。

在设计和使用中需要严格遵守相关的标准和规范，确保其性能和可靠性。

6V供电应急灯电路及工作原理
市面上出现的6V电瓶供电的应急灯，随机配的充电器过于简单，长时间工作发热严重、易烧毁。

充电时还容易造成电瓶过充，引起电解液过早干涸而缩短电瓶寿命。

针对这—缺点，笔者将其改成自动充电器，经半年多使用，效果良好。

应急灯电路及工作原理：电路如上图所示，原理简述比为T1基极提供基准电压，继电器J实现开关K自锁和自动断电，当接上电瓶后，按动K，电源指示灯L点亮，同时J得电吸合，K被其触点J—0自锁，充电开始，此时由于电瓶欠电，T1发射极电压低于（7.5V 0.65V），T1截止，T2也截止，它们对T3无影响。

当电瓶电压充至7.5V时，Tl 发射极电压为7.5V 0.65V，T1饱和导通，T2也导通，T3基极电压下降而截止，J失电释放，J—0断开，充电停止。

指示灯L熄灭。

通过调节W还可对不同电压的电池充电。

电路中的二极管D是隔离二极管，可防止电瓶反向放电。

元件选择与制作：
R为充电限流电阻，可在5～10欧间选取，其它元件无特殊要求。

所有元件可搭接在一塑料盒上，Ic可不用散热器。

调试短接K，调W 使IC输出电压为电瓶充满电压7．5V即可。

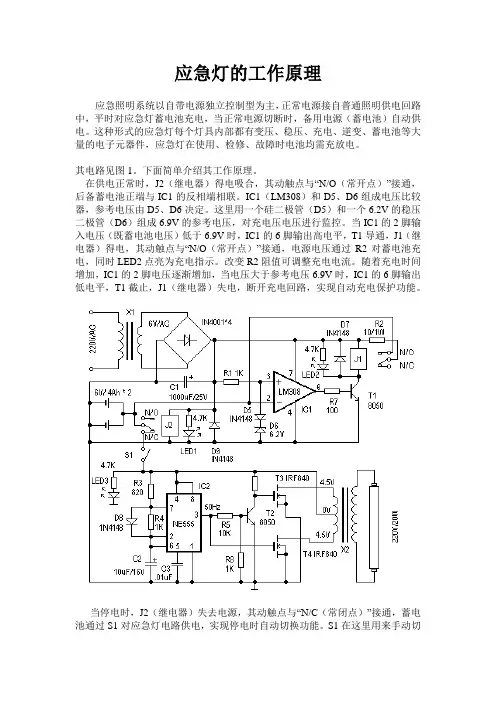

应急灯的工作原理应急照明系统以自带电源独立控制型为主，正常电源接自普通照明供电回路中，平时对应急灯蓄电池充电，当正常电源切断时，备用电源（蓄电池）自动供电。

这种形式的应急灯每个灯具内部都有变压、稳压、充电、逆变、蓄电池等大量的电子元器件，应急灯在使用、检修、故障时电池均需充放电。

其电路见图1。

下面简单介绍其工作原理。

在供电正常时，J2（继电器）得电吸合，其动触点与“N/O（常开点）”接通，后备蓄电池正端与IC1的反相端相联。

IC1（LM308）和D5、D6组成电压比较器，参考电压由D5、D6决定。

这里用一个硅二极管（D5）和一个6.2V的稳压二极管（D6）组成6.9V的参考电压，对充电压电压进行监控。

当IC1的2脚输入电压（既蓄电池电压）低于6.9V时，IC1的6脚输出高电平，T1导通，J1（继电器）得电，其动触点与“N/O（常开点）”接通，电源电压通过R2对蓄电池充电，同时LED2点亮为充电指示。

改变R2阻值可调整充电电流。

随着充电时间增加，IC1的2脚电压逐渐增加，当电压大于参考电压6.9V时，IC1的6脚输出低电平，T1截止，J1（继电器）失电，断开充电回路，实现自动充电保护功能。

当停电时，J2（继电器）失去电源，其动触点与“N/C（常闭点）”接通，蓄电池通过S1对应急灯电路供电，实现停电时自动切换功能。

S1在这里用来手动切断应急灯电路部分。

由IC2、T2、T3、T4、X2等组成应急灯电路。

IC2组成50Hz信号发生器，由IC2的3脚输出50Hz信号，经T2反相、放大分别驱动由T3、T4、X2组成的推挽电路，在X2的高压侧感应出220V的交流电，使日光灯管点亮。

这里的X2可以直接使用次级为4.5伏、初级为220V的成品电源变压器，功率按光源的功率而定。

使用时，注意T3、T4应加散热器。

设计制作时，X1选用次级为6V/200mA的电源变压器。

J1、J2（继电器）选用线圈电压为6V的继电器。

其他器件选择可参考图示，无特殊要求。

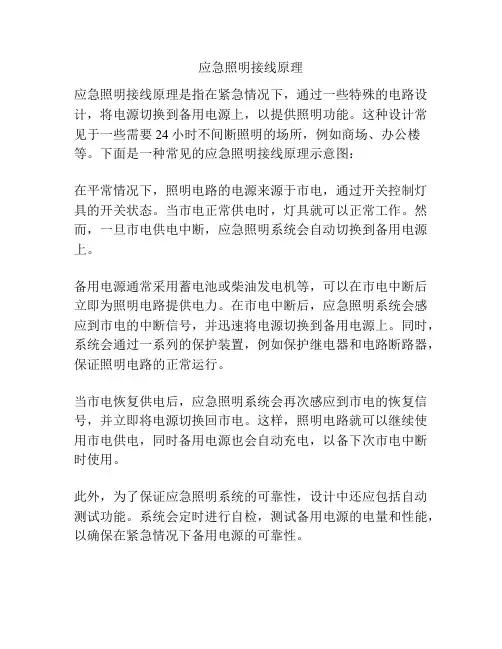

应急照明接线原理
应急照明接线原理是指在紧急情况下，通过一些特殊的电路设计，将电源切换到备用电源上，以提供照明功能。

这种设计常见于一些需要24小时不间断照明的场所，例如商场、办公楼等。

下面是一种常见的应急照明接线原理示意图：
在平常情况下，照明电路的电源来源于市电，通过开关控制灯具的开关状态。

当市电正常供电时，灯具就可以正常工作。

然而，一旦市电供电中断，应急照明系统会自动切换到备用电源上。

备用电源通常采用蓄电池或柴油发电机等，可以在市电中断后立即为照明电路提供电力。

在市电中断后，应急照明系统会感应到市电的中断信号，并迅速将电源切换到备用电源上。

同时，系统会通过一系列的保护装置，例如保护继电器和电路断路器，保证照明电路的正常运行。

当市电恢复供电后，应急照明系统会再次感应到市电的恢复信号，并立即将电源切换回市电。

这样，照明电路就可以继续使用市电供电，同时备用电源也会自动充电，以备下次市电中断时使用。

此外，为了保证应急照明系统的可靠性，设计中还应包括自动测试功能。

系统会定时进行自检，测试备用电源的电量和性能，以确保在紧急情况下备用电源的可靠性。

应急电源工作原理
应急电源是指在常规电源供电中断时，能够为关键电力设备提供电能供应的设备。

其工作原理主要包括以下几个方面：
1. 能量存储：应急电源通常采用电池或超级电容器作为能量存储装置。

当常规电源供电中断时，应急电源会将电池或超级电容器中储存的能量释放出来。

2. 自动切换：应急电源通常与常规电源并联或并入电力系统中，通过自动切换装置来实现在常规电源故障或中断时自动切换到应急电源供电。

切换装置可以是电磁接触器、继电器或智能逆变器等。

3. 逆变输出：应急电源在工作时，需要将储存的直流电转换为交流电，并输出给关键电力设备。

逆变输出一般通过逆变器实现，逆变器可以将直流电源转换成适合负载需求的交流电。

4. 充电管理：应急电源的能量存储装置通常需要通过充电方式获取能量。

常见的充电方式包括直流充电和交流充电。

充电管理系统负责监测能量存储装置的电量，并根据需要进行充电或放电控制。

5. 反馈监控：应急电源的工作状态需要进行监测和反馈控制，以确保其正常工作。

监控系统可以实时监测应急电源的电压、电流、温度等参数，并通过反馈控制系统控制充放电过程，保证应急电源的稳定性和可靠性。

通过以上工作原理的组合，应急电源能够在常规电源故障或中断时快速自动切换到备用电源供电，并能够稳定地向关键设备提供电能，确保其持续正常运行。

应急电源强启动的工作原理
应急电源强启动的工作原理是基于深度放电的原理。

当电压降至应急电池的标准放电电压以下时，应急电源会启动。

此时，应急电源会自动断开与智能电网的连接，并切换到独立的供电模式。

应急电源输出的直流电能通过逆变器转换为交流电能，供应给应急负载设备。

在强启动的过程中，应急电源会通过电子控制器对电压、频率等参数进行监测和调节，确保输出的电能符合应急负载设备的要求。

同时，应急电源还会监测与智能电网的连接状态，一旦智能电网电能恢复，应急电源会自动切换回智能电网供电，并重新充电以备下一次使用。

强启动的工作原理主要依赖于应急电源的控制器和逆变器的运行。

控制器通过监测电池电压和智能电网电能情况，控制逆变器的工作状态，实现应急电源的启动和切换。

同时，控制器还可以通过通信接口与其他设备进行通信，实现智能化管理和监测。

总之，应急电源强启动的工作原理是通过监测电池电压和智能电网状态，控制逆变器的运行状态，实现应急电源的启动、切换和供电。

这样可以确保在智能电网停电或其他应急情况下，应急负载设备得到稳定可靠的供电。

汽车应急电源关机启动原理
汽车应急电源关机启动原理主要涉及到以下几个方面：
1. 电池供电：汽车应急电源通常是通过连接到车辆的电池来获取电源。

电池提供电流和电压以启动应急电源。

2. 关机控制：应急电源内部有一个电路板，它能够检测到车辆的点火状态。

当检测到汽车点火关闭时，它会发送信号以关闭应急电源。

3. 启动控制：当应急电源检测到汽车点火关闭时，它可以根据设定的条件自动启动。

启动条件可以根据实际需要进行设置，比如电池电压低于一定值、汽车点火关闭时间超过一定时间等。

4. 转换开关：应急电源内部有一个转换开关，它能够将电池电源切换到输出电路，即将电池能量转换为输出电流供应给外部设备。

总的来说，汽车应急电源关机启动原理基于电池供电、关机控制、启动控制和转换开关等原理，能够在车辆点火关闭时自动启动，并将电池能量转换为输出电流，以供应给外部设备使用。

24应急电源启动原理随着科技的进步，电力在我们的生活中扮演着至关重要的角色。

然而，有时候我们可能会面临断电的情况，这时候应急电源就发挥了重要作用。

24应急电源作为一种常见的应急电源设备，其启动原理是什么呢？24应急电源是一种能够在电网断电时提供临时电源的装置。

它采用了一种特殊的电池组，这个电池组通常由大容量的铅酸蓄电池组成。

当电网正常供电时，24应急电源会通过充电器将电池组充满电，并且保持在一个合适的充电状态，以备不时之需。

当电网断电时，24应急电源就会自动启动。

它内部的智能控制器会检测电网的状态，并根据需要切换到应急供电模式。

在应急供电模式下，电池组会开始释放储存的电能，将其转换为交流电供给需要电力的设备。

这样，就能够保证设备在断电情况下继续正常运行，避免造成重大损失。

24应急电源的启动原理主要涉及到两个方面：电池组和智能控制器。

电池组起到了储存电能的作用。

铅酸蓄电池是一种常用的电池类型，其具有较高的能量密度和稳定性。

当电池组处于充电状态时，电能会以化学能的形式储存在电池内部，等待需要时释放出来。

电池组通常会采用串联或并联的方式组成，以满足设备对电能的需求。

智能控制器起到了监测和控制的作用。

智能控制器内部嵌入了各种传感器和电路，能够实时检测电网的状态和电池组的电量。

当电网断电时，智能控制器会通过电路切换将电池组与设备连接起来，实现应急供电。

同时，智能控制器会根据电池组的电量和设备的功率需求进行智能调节，以延长电池的使用时间。

总结起来，24应急电源的启动原理是通过电池组的储能和智能控制器的监测与控制来实现的。

电池组储存了大量的电能，当电网断电时，智能控制器会自动切换到应急供电模式，将电能转换为交流电供给设备使用。

这种启动原理可以有效应对电网断电情况，保障设备的正常运行。

随着技术的不断发展，24应急电源在应对断电情况下的性能和稳定性也在不断提升。

未来，我们可以期待更高效、更可靠的应急电源设备的出现，为我们的生活带来更多便利和安全。
