刀开关熔断器.

1－绝缘管；2－填料； 3－熔体；4－导电触头
2020/10/14
9
2.3 熔断器
二. 熔断器的工作原理与 主要特性参数
1. 熔断器的工作原理与基本 特性
熔断器的基本特性是时间— 电流特性，又称保护特性。 它是指熔断器的熔断时间与 流过电流的关系曲线，也称 熔断特性或安秒特性。流过 熔体的电流越大，熔断时间 就越短。保护特性曲线是反 时限特性曲线，如图2.2所示。
500~1000次。
2020/10/14
6
2.2 刀开关、熔断器式刀开关、组合开关
二. 熔断器式刀开关及组合开关
熔断器式刀开关是由刀开关和熔断器组合而成的，具 有熔断器和刀开关的基本性能，如HR3系列就是熔断器 式刀开关。该产品适用于交流为50Hz、电压为380 V或 直流为440V、额定电流为（100~600）A的工业企业配 电网络，作为电气设备及线路的过负荷和短路保护用， 以及正常供电的情况下不频繁地接通和切断电路。
为了使熔断器的时间—电流特性与被
保护元件的允许时间—电流特性相配
合，不同用途的熔断器在设计时应使
它们的时间—电流特性尽量接近并低
于被保护元件的允许时间—电流特性，
如图2.3中虚线所示。
图2.3 不同被保护对象允许的
时间-电流特性
2020/10/14
11
2.3 熔断器
二. 熔断器的工作原理与主要特性参数
预期电流：在电路发生短路等故障时，假如熔断器不熔断，通过 熔断器的电流(对交流而言为有效值)。
预期短路电流：用一个阻抗可以忽略不计的导体代替电路时，电 路内可能流过的短路电流。
熔断器按分断电流的情况，可分为限流式和非限流式两大类。
2020/10/14

26
系及工作原理的图形。
2.电气元件布置简图
用简化的图形表示各元件在电路安装中所在的实 际位置的一种简图。
3.接线图
用规定的图形和文字符号表示各元件的连接关系，
用以进行接线和检查的一种简图。
2
电气控制原理图
用标准规定的图形和文字符号并按工作顺序排列，详细表 示表示电路、设备的全部组成和连接关系及工作原理的图 形。
3.按功能可分为：
负荷开关、刀形转换开关、熔断器、低压断路器、接触器、继电
器、主令电器和自动开关等。
12
熔断器认识
熔断器是结构简单的保护电器
13
熔断器的作用、结构、分类
短路或严重过载保护 它主要由熔体和绝缘管或绝缘底座组成。 熔断器按结构形式分为：插入式、螺旋式、无填
料密封管式、有填料密封管式。
23
图形和文字符号
刀开关（开启式 和封闭式）的符 号均相同 。由 刀开关和熔断器 两部分组成。刀 开关起接通和分 断电路的作用， 熔断器起短路保 护作用。
24
负荷开关学习要求
1. 记住负荷开关的作用 2. 记住负荷开关的图形和文字符号 3. 记住负荷开关的工作原理 4. 能找到电气原理图中的负荷开关 5. 识别实物
25
小结及作业
小结 1. 电气控制原理图绘制和识读原则。 2. 熔断器结构原理、文字图形符号与用途。 3. 负荷开关的结构原理、文字图形符号与用途。 作业 1. 通过识读CA6140车床电路图巩固电气控制原理
图绘制和识读原则。 2. 说明熔断器、刀开关的结构、原理及用途。并画
出图形文字符号。 3. 查资料：指示灯的颜色及使用场合。
19
负荷开关（刀开关 ）
刀开关的功能 适用于交流频率50HZ、 额定电压单相220V或 三相380V、额定电流 10A的照明、电热设备 及小容量电动机等不需 要频繁接通和分断电路 的控制线路中，作为电 源开关或直接控制电动 机的启停，并起短路保 护作用。

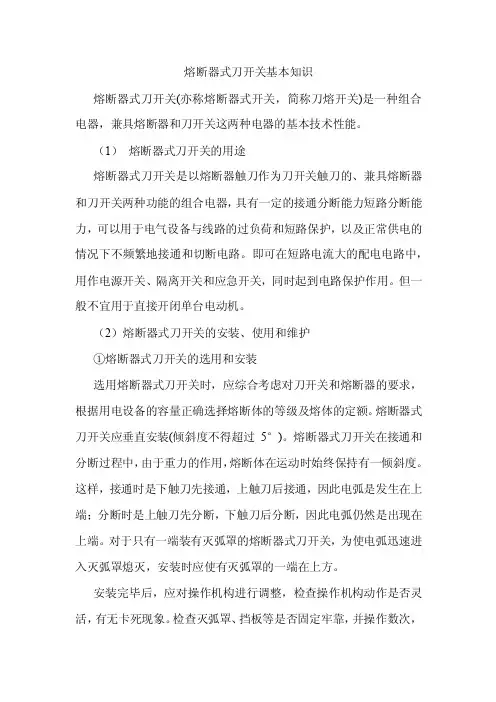

熔断器式刀开关基本知识熔断器式刀开关(亦称熔断器式开关，简称刀熔开关)是一种组合电器，兼具熔断器和刀开关这两种电器的基本技术性能。

（1）熔断器式刀开关的用途熔断器式刀开关是以熔断器触刀作为刀开关触刀的、兼具熔断器和刀开关两种功能的组合电器，具有一定的接通分断能力短路分断能力，可以用于电气设备与线路的过负荷和短路保护，以及正常供电的情况下不频繁地接通和切断电路。

即可在短路电流大的配电电路中，用作电源开关、隔离开关和应急开关，同时起到电路保护作用。

但一般不宜用于直接开闭单台电动机。

（2）熔断器式刀开关的安装、使用和维护①熔断器式刀开关的选用和安装选用熔断器式刀开关时，应综合考虑对刀开关和熔断器的要求，根据用电设备的容量正确选择熔断体的等级及熔体的定额。

熔断器式刀开关应垂直安装(倾斜度不得超过5°)。

熔断器式刀开关在接通和分断过程中，由于重力的作用，熔断体在运动时始终保持有一倾斜度。

这样，接通时是下触刀先接通，上触刀后接通，因此电弧是发生在上端；分断时是上触刀先分断，下触刀后分断，因此电弧仍然是出现在上端。

对于只有一端装有灭弧罩的熔断器式刀开关，为使电弧迅速进入灭弧罩熄灭，安装时应使有灭弧罩的一端在上方。

安装完毕后，应对操作机构进行调整，检查操作机构动作是否灵活，有无卡死现象。

检查灭弧罩、挡板等是否固定牢靠，并操作数次，检查触刀在合闸、分闸时会不会与灭弧罩摩擦或被卡住。

最后，还要把绝缘件上的灰尘和污垢擦拭干净。

②熔断器式刀开关的使用和维护a．要经常检查触刀和插座的烧伤磨损情况，若触刀烧损，就要将整个熔断体换掉。

b．要经常注意观察灭弧罩是否有烧损、碳化及栅片熔焊现象。

c．要经常注意保持清洁。

以防止积污后操作不灵活。

d．操作机构的摩擦处应定期加润滑油，使其动作灵活，延长使用寿命。

e．更换熔断体必须在断开负载电路的条件下进行，以防止发生触电事故。

f．更换熔断体时，应戴上手套，以免烫伤。

g．更换熔断体时，应注意更换同型号、同规格的熔断体。

320
265
280
53
90
104
43
222
16
注：FC尺寸为连杆打到90°的位置
表7
型号
外形及安装尺寸
A
B
C
D
E
FC
HC
G
M
HR3-100/34
250
200
210
170
60
87
43
48
8
HR3-200/34
270
205
230
70
53
47
10
HR3-400/34
290
225
250
80
53
48
12
HR3-600/34

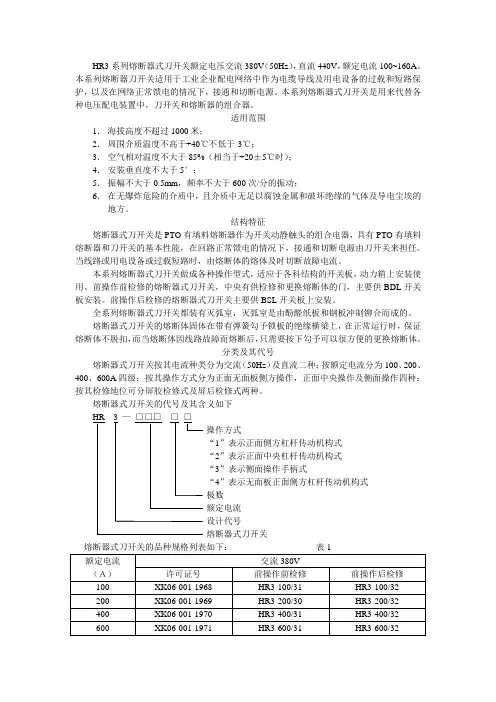

1．海拔高度不超过1000米；
2．周围介质温度不高于+40℃不低于-3℃；
3．空气相对温度不大于85%（相当于+20±5℃时）；
4．安装垂直度不大于5°；
5．振幅不大于0.5mm，频率不大于600次/分的振动；
6．在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方。
结构特征
9．熔断器式刀开关必须作定期检修，消除可能发生故障的事故苗子。
10．断器刀开关的槽形导轨必须经常保持清洁，防止积污后操作不灵活。
订货须知
订购熔断器式刀开关时必须说明：
1．熔断器式刀开关的型式；
2．熔断器式刀开关的额定电流；
3．熔体的额定电流：
4．极数；
5．数量；
订购举例：HR3-200/31熔断器式刀开关，正面侧方杠杆传动机构式，熔体额定电流150A，10副。
续表1
额定电流
（Ａ）
三极

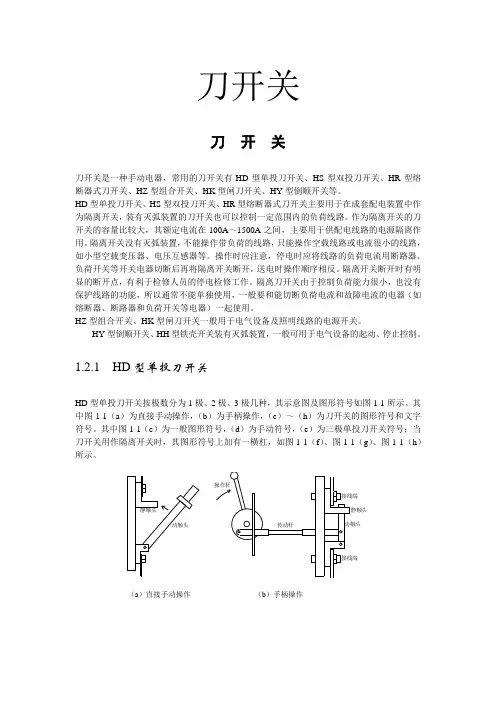

刀开关刀开关刀开关是一种手动电器，常用的刀开关有HD型单投刀开关、HS型双投刀开关、HR型熔断器式刀开关、HZ型组合开关、HK型闸刀开关、HY型倒顺开关等。

HD型单投刀开关、HS型双投刀开关、HR型熔断器式刀开关主要用于在成套配电装置中作为隔离开关，装有灭弧装置的刀开关也可以控制一定范围内的负荷线路。

作为隔离开关的刀开关的容量比较大，其额定电流在100A～1500A之间，主要用于供配电线路的电源隔离作用。

隔离开关没有灭弧装置，不能操作带负荷的线路，只能操作空载线路或电流很小的线路，如小型空载变压器、电压互感器等。

操作时应注意，停电时应将线路的负荷电流用断路器、负荷开关等开关电器切断后再将隔离开关断开，送电时操作顺序相反。

隔离开关断开时有明显的断开点，有利于检修人员的停电检修工作。

隔离刀开关由于控制负荷能力很小，也没有保护线路的功能，所以通常不能单独使用，一般要和能切断负荷电流和故障电流的电器（如熔断器、断路器和负荷开关等电器）一起使用。

HZ型组合开关、HK型闸刀开关一般用于电气设备及照明线路的电源开关。

HY型倒顺开关、HH型铁壳开关装有灭弧装置，一般可用于电气设备的起动、停止控制。

1.2.1 HD型单投刀开关HD型单投刀开关按极数分为1极、2极、3极几种，其示意图及图形符号如图1-1所示。

其中图1-1（a）为直接手动操作，（b）为手柄操作，（c）～（h）为刀开关的图形符号和文字符号。

其中图1-1（c）为一般图形符号，（d）为手动符号，（e）为三极单投刀开关符号；当刀开关用作隔离开关时，其图形符号上加有一横杠，如图1-1（f）、图1-1（g）、图1-1（h）所示。

静触头动触头QSQSQSQSQSQS(a)(c)(d)(e) (f)(g)(h)（a）直接手动操作（b）手柄操作QS QSQS 传动杆接线端接线端静触头动触头QS QS QS (b)(c)(d)(e)(f)(g)(h) QSQS QS 操作杆传动杆接线端接线端静触头动触头QS QS QS (b)(c)(d)(e)(f)(g)(h) 触头QS QSQS操作杆传动杆接线端接线端静触头动触头QS QS QS (b)(c)(d)(e)(f)(g)(h)（c ）一般图形符号 （d ）手动符号 （e ）三极单投刀开关符号图1-1 HD 型单投刀开关示意图及图形符号QS QSQS 传动杆接线端接线端静触头动触头QSQS QSb)(c)(d)(e)(f)(g)(h)QS QSQS 作杆传动杆接线端接线端静触头动触头QSQS QS(b)(c)(d)(e)(f)(g)(h)动触头QS QS QS 操作杆传动杆接线端接线端静触头动触头QS QSQS(b)(c)(d)(e)(f)(g)(h)（f ）一般隔离开关符号（g ）手动隔离开关符号 （h ）三极单投刀隔离开关符号图1-1 HD 型单投刀开关示意图及图形符号（续）单投刀开关的型号含义如下：极数：3极额定电流： 200A系列派生： B-底板改进H D 13B-200/3刀开关 单投式 设计代号设计代号：11—中央手柄式，12—侧方正面杠杆操作机构式，13—中央正面杠杆操作机构式，14—侧面手柄式。

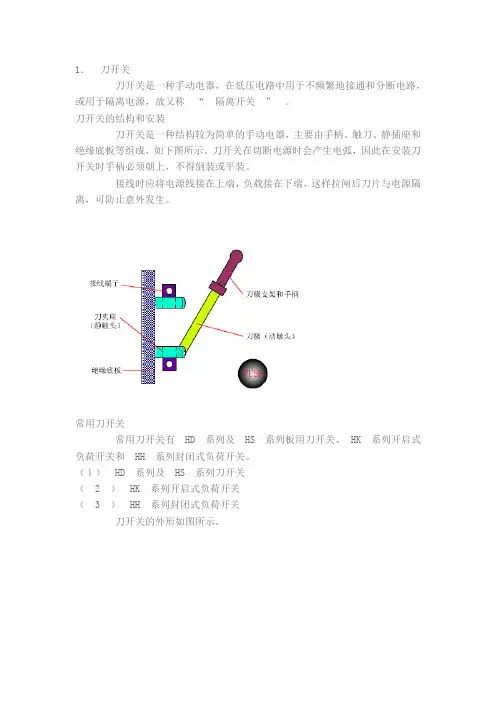

1．刀开关刀开关是一种手动电器，在低压电路中用于不频繁地接通和分断电路，或用于隔离电源，故又称“隔离开关”。

刀开关的结构和安装刀开关是一种结构较为简单的手动电器，主要由手柄、触刀、静插座和绝缘底板等组成，如下图所示。

刀开关在切断电源时会产生电弧，因此在安装刀开关时手柄必须朝上，不得倒装或平装。

接线时应将电源线接在上端，负载接在下端，这样拉闸后刀片与电源隔离，可防止意外发生。

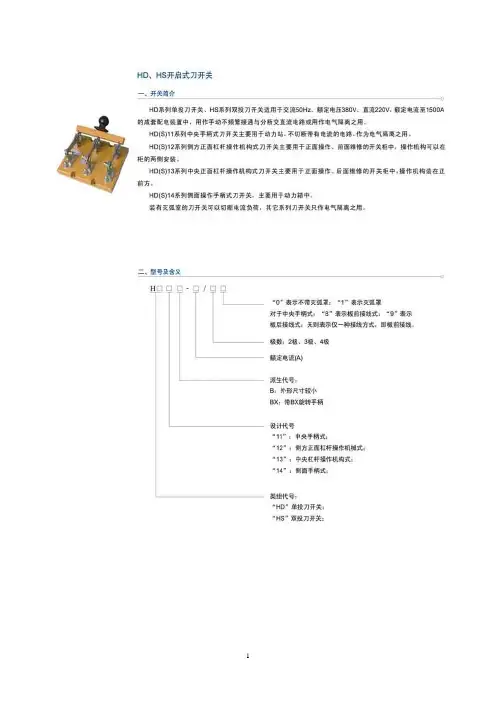

常用刀开关常用刀开关有HD 系列及HS 系列板用刀开关、HK 系列开启式负荷开关和HH 系列封闭式负荷开关。

（１）HD 系列及HS 系列刀开关（ 2 ）HK 系列开启式负荷开关（ 3 ）HH 系列封闭式负荷开关刀开关的外形如图所示。

刀开关的型号含义和电气符号2．熔断器熔断器是一种结构简单、使用方便、价格低廉、控制有效的短路保护电器。

熔断器的结构和工作原理：熔断器主要由熔体（俗称保险丝）和安装熔体的熔管（或熔座）组成。

熔断器的熔体与被保护的电路串联，当电路正常工作时，熔体允许通过一定大小的电流而不熔断。

当电路发生短路或严重过载时，熔体中流过很大的故障电流，当电流产生的热量使熔体温度升高达到熔点时，熔体熔断并切断电路，从而达到保护的目的。

熔断器的分类：熔断器的类型很多，按结构形式可分为插入式熔断器、螺旋式熔断器、封闭管式熔断器、快速熔断器和自复式熔断器等。

熔断器的外形如右图所示。

螺旋式熔断器圆筒形帽熔断器螺栓连接熔断器熔断器的型号含义和电气符号如下图所示。

．断路器3.断路器低压断路器( 也称自动开关) 是一种既可以接通和分断正常负荷电流和过负荷电流，又可以接通和分断短路电流的开关电器。

低压断路器在电路中除起控制作用外，还具有一定的保护功能，如过负荷、短路、过载、欠压和漏电保护等。

断路器的结构和工作原理：低压断路器主要由触头、灭弧装置、操动机构和保护装置等组成。

断路器的保护装置由各种脱扣器来实现。

断路器的脱扣器形式有：欠压脱扣器、过电流脱扣器、分励脱扣器等。

熔断器式刀开关
熔断器式刀开关即熔断器式隔离开关，是以熔断体或带有熔断体的载熔件作为动触点的较大规格的一种隔离开关，具有一定的接通分断能力和短路分断能力。

主要用于中央配电屏、动力箱及电缆、导线的过载和短路保护。

例如，RTO系列有填料式熔断器作为触刀，做成两断口带灭弧的刀开关，极限分断能力达到5kA，在正常供电情况下接通和切断电源由刀开关承担。

当线路发生过载或短路故障时，由熔断器切断故障电流，其操作方式有前面侧方操作、前面中央操作和侧面操作等。

常用的型号有HR3、HR5、HR6 及RTO系列。

其中HR3系列刀开关主要用于交流50Hz、额定电压380V或直流额定电压440V、额定电流100~600A的工业企业配电网络中，作为电气设备及线路的过负载和短路保护用，并在正常供电情况下不频繁接通和分断交、直流电路。

熔断器式刀开关的选用:选用时应按使用的电源电压和负载的额定电流选择外，还必须根据使用场合、操作方式、维修方式等，要符合开关的型式特点。

熔断器式刀开关安装使用安全注意事项如下:
1)应垂直安装在配电盘上，并保证在合闸时刀片与刀夹座接触良好。

2) RTO型熔断器应固定在带有弹簧钩子的锁板的绝缘梁上。

在正常运行时，保证熔断器不脱扣，而当熔体因故障熔断后，只需按下钩子便可以很方便地更换熔断器。

闸刀开关在电气原理图中的符号及型号如图所示。
二、铁壳开关
铁壳开关又称封闭式负荷开关。它是在闸刀 开关基础上改进设计的一种开关。其灭弧性能、 操作性能、通断能力、安全防护性能等都优于闸 刀开关。因外壳多为铸铁或用薄钢板冲压而成， 故称为铁壳开关。
常用的铁壳开关有HH3、HH4系列，其中 HH4系列为全国统一设计产品，可取代同容量的 其他系列老产品。
隔离作用：在电源切除后，将需要检修的设备或线路与电源用一个明显断 开点隔开，建立可靠的绝缘间隙，以保证检修人员和设备的安全，或者根据运 行需要，换接线路。
熔断器式刀开关由刀开关和熔断器组合而成，有电源隔离和电路保护两种 功能，可分断一定的负载电流。
平时所说的刀开关俗称闸刀开关，是一种结构最简单、价格低廉的手动电 器。主要用于接通和断开长期工作设备的电源及不经常启动和制动、容量小于 7.5KW的异步电动机。现在大部分场合，刀开关已被自动开关所取代。
铁壳开关外形及结构如图所示。
1、组成：铁壳开关主要由触头系统(包括动触刀和得灭厘)、操 作机构(包括手柄、转轴、速断弹簧)、熔断器、灭弧装置及外 壳构成。
铁壳开关配用的熔断器，额定电流为60A及以下者，配用瓷 插式熔断器；额定电流为100A及以上者配用无填料封闭管式熔 断器。
2、操作机构：铁壳开关的操作机构具有以下两个特点：一是采用贮 能分合闸方式，这种贮能操作机构是一根一端装在外壳上，另一端扣 操作机手柄上的弹簧。当转动操作机手柄使其合闸和分闸时，开始阶 段闸刀不动，弹簧拉伸储能，当转到一定角度时，弹簧使触刀插入或 离开静夹座，动合速度与手柄操作速度无关。这样以来，大大地提高 了开关的合闸和分闸速度，缩短了开关的通断时间，因而也提高了开 关的通断能力和降低了触头系统的电气磨损，延长了开关的使用寿命。 第二是设有联锁装置，保证开关在合闸状态开关益不能开启，而当开 关盖开启时又不能合闸。联锁装置的采用，既有助于充分发挥外壳的 防护作用，又保证了更换熔丝等操作的安全。

第一节低压电器的基本知识低压电器是指：在交流电压小于1200V 直流电压小于1500V的电路中起通断，保护，控制或调节作用的电器。

常用的有：刀开关、熔断器、空气开关、按钮、接触器、热继电器、中间继电器、时间继电器、速度继电器等。

一、低压电器的分类1.按动作方式可分为：（1）手动电器--依靠外力直接操作来进行切换的电器，如刀开关、按钮开关等。

（2）自动电器--依靠指令或物理量变化而自动动作的电器，如接触器、继电器等。

2.按用途可分为：（1）低压控制电器--主要在低压配电系统及动力设备中起控制作用，如刀开关、低压断路器等。

（2）低压保护电器--主要在低压配电系统及动力设备中起保护作用，如熔断器、热继电器等。

二、电磁式电器电磁式电器类型很多，从结构上看大都由两个基本部分组成，即：感测部分和执行部分。

1.电磁机构电磁机构又称为磁路系统，其主要作用是将电磁能转换为机械能并带动触头动作从而接通或断开电路。

图1.11 电磁机构的结构形式(a)、(d)螺管式(c)、(f)、(g)转动式(b)、(e)直动式2.吸引线圈吸引线圈的作用是将电能转化为磁场能。

按线圈的接线形式分为电压线圈和电流线圈；单向交流电磁机构上短路环的作用是消除振动。

图1.12 交流电磁铁的短路环1-衔铁2-铁芯3-线圈4-断路环三、电器的触头系统触头是有触点电器的执行部分，通过触头的闭合、断开控制电路通、断。

1.桥式触头2.指式触头图1.13 触头的结构形式四、电弧和灭弧方法1.吹弧：利用气体或液体介质吹动电弧，使之拉长、冷却。

按照吹弧的方向，分纵吹和横吹。

2.拉弧：加快触头的分离速度，使电弧迅速拉长，表面积增大迅速冷却。

3.长弧割短弧4.多断口灭5.利用介质灭弧6.改善触头表面材料第二节开关电器一、刀开关（ＱＳ）：主要用作电源切除后，将线路与电源明显地隔离开，以保障检修人员的安全。

刀开关的典型结构如图1-5，主要由静插座、触刀、操作手柄、绝缘底板组成。

HR5-400/31，熔断器式，隔离开关，HR5系列熔断器式隔离开关
1，适用范围
HR5系列熔断器式隔离开关（以下简称开关）符合：JB8976-1999和IEC408标准。

主要用于额电流交流380V、额定工作电流至630A、660V（45~62Hz）,时额定工作电流至425A的具有高短路电流的配电电路和电动机电流路中，作为电源开关、隔离开关、应急开关，并作电路短路保护用，但一般不作为直接开关单台电动机之用。

2，型号及其含义
HR表示：熔断器式开关代号
5表示：设计代号
100、200、400、630表示：额定工作电流为100A、200A、400A和630A四种。

2或3表示：为2极或3极。

/1表示：有熔断信号装置型（配用有熔断撞击器的熔断体）
/0表示：无熔断信号装置型（配用有熔断撞击器的熔断体）
3，主要技术参数
1，额定绝缘电压：690V
2，额定工作电压：380V、660V两种
3，额定工作电流：380V：100A、200A、400A、630A四种；660V：100A、200A、315A、425A 四种。

4，开关的接通和分断能力和额定熔断短路电流按表1
5，开关的机械寿命分别为3000次（100A、200A）和1000次（400A、630A）。

6，开关的电寿命分别为600次（100A、200A）和200次（400A、630A）接通与分断条件按表2.
7，辅助开磁（LX19K）的额定工作电压交流380V，额定发热电流5A，额定控制容量300VA。

低压刀开关、刀熔开关及负荷开关
低压刀开关按其极数可分单极刀开关、双极刀开关和三极刀开关；按灭弧装置可分不俗灭
弧罩和带灭弧窜的刀斤关；按其操作方式分单投JJ开关和双投刀开关。

低压刀开关都是开启的。

不带灭弧军的刀开关个能带负荷操作，只作隔分开关使用，带灭
弧罩的HDl3型刀升关可以通断策的负仙屯沥。

其钢栅片灭弧罩能使负荷电流产生的电弧有效熄火，伯个能切除短路电流。

A VX代理
如图4—17所示为HDl3型刀开关的外形构造图。

低压刀开关全型号的表示和含义如下
低压刀熔开关又称熔断器式刀开关，俗称刀熔开关，是低压刀开关与低压熔断器组合而成
的开关电器。

最常见的HH3型刀开关如图4—18所示，是将HD型刀开关的闸刀换以RTO 型
熔断器的具有刀形触头的熔管．具有JJ开关和熔断器的双重功能。

采用这种组合型开关电器．
可以简化配电装置的构造，目前已广泛应用于低压动力配电屏中。

低压刀熔开义全型号的表示和含义如下：
低压负伤升关，由带灭弧装量的刀开关均熔断器串联组合而成，外装封闭式铁壳或开肩式
胶盖‘，低压负荷外关具有带灭弧罩的刀升关和熔断器的双重功能，既可带负荷操作，又能进展
短路保护，熔体熔断后，钽电容更换熔体即可恢复供电。

如图4—19所示为封闭式负荷开关俗称铁夫开关的构造图，如图4—20所示为开启式负付开关俗称瓷底胶盖刀开关的构造图。

低压负荷开关全型号的表示和含义如下：wxq$#。

低压刀开关是一种具有刀开关和熔断器双重功能的电气设备。

其主要应用于交流50~60Hz、额定电压至660V的三相五线制电力供电系统，可用于发电厂、变电所、工矿企业、大楼宾馆、机场、码头以及广播电视等通信中心，作为发电、输配电、电能转换及电能消耗设备的控制。

低压刀开关的主要功能描述如下：
1. 刀开关功能：低压刀开关通过带有闸刀的刀片与底座上的静触头进行楔合或分离，以实现电路的接通或分断。

具有切断故障电流、隔离电源、通断负荷电流等功能。

2. 熔断器功能：低压刀开关内部集成熔断器，可在电流过大时自动熔断，从而保护电路和设备不受过电流的损害。

3. 短路保护：低压刀开关能有效地进行短路保护，迅速切断故障电流，防止短路事故扩大。

4. 安全性能：低压刀开关具有较好的安全性能，可有效防止误操作，确保人员安全。

5. 操作性能：低压刀开关在额定工作电压和电流条件下，具有较好的操作性能，可满足不同使用类别和操作负载的需求。

6. 维护方便：低压刀开关结构简单，维护方便，用户可定期进行清洁、检查、润滑等维护工作，保证设备正常运行。

常用低压控制和保护电器低压电器指电压在500V以下的各种控制设备、继电器及保护设备等。

用的低压电器设备有刀开关、熔断器、低压断路器、接触器、磁力启动器及各种继电器等。

1、刀开关铁壳刀开关的主要特点是：有灭弧能力；有铁壳保护和联锁装置（即带电时不能开门），所以操作安全；有短路保护能力；只用在不频繁操作的场合。

铁壳刀开关容量选择一般为电动机额定电流的3倍。

2、低压断路器曾称自动开关或空开。

它除具有全负荷分断能力外，还具有短路保护、过载保护和失欠电压保护等功能，并且具有很好的灭弧能力。

常用作配电箱中的总开关或分路开关。

3、接触器接触器也称为电磁开关，它是利用电磁铁的吸力来控制触头动作的。

接触器按其电流可分为直流接触器和交流接触器两类，工程中常用交流接触器。

接触器主要技术数据有额定电压、额定电流（均指主触头）、电磁线圈额定电压等。

应用中一般选其额定电流大于负载工作电流，通常负载额定电流为接触器额定电流的70％－80％。

交流接触器的主要特点如下。

（l）它是用按钮控制电磁线圈的，电流很小，控制安全可靠。

当环境潮湿时，可选用电磁线圈电压为36V 的安全电压进行控制。

（2）电磁力动作迅速，可以频繁操作，常用接触器控制电动机负荷运行。

（3）可以用附加按钮实现多处控制一台电动机或遥控功能。

（4）具有失电压或欠电压保护作用，当电压过低时，接触器自动断电。

4、磁力起动器磁力起动器由接触器、按钮和热继电器组成。

它具有接触器的一切特点，且具有热继电器保护作用，有的还具有可逆运行功能。

低压控制电器直接控制主电路，都有一定的灭弧能力。

通常采用的灭弧方法有磁吹式灭弧和栅片灭弧，后者是工程中低压电器的常用灭弧方法。

常见的低压电器有哪些？低压电器是一种能根据外界的信号和要求，手动或自动地接通、断开电路，以实现对电路或非电对象的切换、控制、保护、检测、变换和调节的元件或设备。

控制电器按其工作电压的高低，以交流1200V、直流1500V为界，可划分为高压控制电器和低压控制电器两大类。

总的来说，低压电器可以分为配电电器和控制电器两大类，是成套电气设备的基本组成元件。

在工业、农业、交通、国防以及人们用电部门中，大多数采用低压供电，因此电器元件的质量将直接影响到低压供电系统的可靠性。

常见的有刀开关、熔断器、低压断路器、接触器、继电器及主令电器等等。

刀开关：又称闸刀开关或隔离开关，它是手控电器中最简单而使用又较广泛的一种低压电器。

熔断器：也被称为保险丝，IEC127标准将它定义为“熔断体(fuse-link)”。

它是一种安装在电路中，保证电路安全运行的电器元件。

熔断器广泛应用于高低压配电系统和控制系统，以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。

低压断路器：(曾称自动开关)是一种不仅可以接通和分断正常负荷电流和过负荷电流，还可以接通和分断短路电流的开关电器。

低压断路器在电路中除起控制作用外，还具有一定的保护功能，如过负荷、短路、欠压和漏电保护等。

接触器：是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

继电器：继电器是一种电控制器件。

它具有控制系统(又称输入回路)和被控制系统(又称输出回路)之间的互动关系。

通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

主令电器：是用来接通和分断控制电路以发布命令、或对生产过程作程序控制的开关电器。

HR3
系列熔断器式刀开关
HR3系列熔断器式刀开关。

适用于交流50Hz ，额定电压380V 、直流220V ，额定电流至1000A 的工业企业配电网络中，作为电缆加导线及用电设备的过载和短路保护以及在网络正常供电情况下不频繁地接通和切断电源，刀开关是用来代替各种低压配电装置中刀开关和熔断器的组合电器。

产品符合：GB/T 14048.3 标准。

表1
产品概述
选型指南
主要技术数据
刀开关的品种规格型号见表1
刀熔开关的主要技术参数见表2
表2
130
外形及安装尺寸
刀开关的外形及安装尺寸见图1～图4、表3～表6。

表3注：F*尺寸为开关接通后连杆处最大位置的尺寸。

时
表4注：*尺寸为开关接通后连杆处最大位置的尺寸。

F
时
手柄开孔图
图2
图1
131
表5
注：*尺寸为开关接通后连杆处最大位置的尺寸。

F
时表6
注：*尺寸为开关接通后连杆处最大位置时的尺寸。

F
手柄开孔图
手柄开孔图
订货单位须注明开关的型号规格、电压等级、电流等级、极数、操作方式及数量等，特殊订货请联系我公司有关技术部门。

例如：HR3-400/31 380V 20台。

订货须知
132
HR3系列熔断器式刀开关。

0.2级---实验室精确测量 0.5级---计算电费测量 1级---电厂、变配电所配电盘上的仪表 3级---指示仪表及继电保护
电流互感器
原理与结构形式
单匝式电流互感器
使用范围 额定一次电流大于600A
形式
多匝式电流互感器
使用范围 电流600A以下的产品 形式
电流互感器的型号含义
电流互感器的接线
成套配电设备
含义： 针对不同用途的 接线方案，将所 需的一次、二次设备组装为一体的 配电装置。 作用： 供配电系统中作为受电或配电的 控制、保护和监测。
种类： 电压及用途分为：高压开关柜、低压配电 屏、动力及照明配电箱和终端组合电器。 高压开关柜 组成：母线和母线隔离开关、断路器及其 操作机构 、隔离开关及其操作机构、电流 互感器及电压互感器、电力电缆及控制电 缆、仪表、继电保护和操作设备等。
200A以下配电装置用钢母线 10KV以下配电装置母线截面为矩形 35KV以上配电装置母线截面为圆形 4、型号 铝绞线----LJ 钢芯铝绞线—LGJ 铝合金绞线---HLJ
5、选用 Ixu≥Ig Ixu—母线截面的长期允许电流值 Ig—通过母线的最大长期负载电流 6、着色标志 L1---黄色 L2---绿色 L3---红色 中性线---黑色或紫色（黑色不接地，
变压器的过载能力
变压器的额定容量 在规定的环境温度条件下，在户 外安装时，在正常的使用年限内所能 连续输出的最大视在功率（KVA）。 过载能力 正常过载能力（昼夜、夏冬） 事故过载能力（系统故障）
作业
1、名词解释 变压器 变压器额定容量 2、电力变压器有什么作用？ 3、变压器的过载能力包括哪几种？
低压开关设备
低压开关设备：用于1KV以下电路中的开关设备，

熔断器式刀开关原理熔断器式刀开关是一种常见的电气开关设备，主要用于控制电路的通断和过载保护。

其原理是通过熔断器在电路中产生热量，使熔丝熔断断开电路，从而实现切断电气设备的电源供应。

熔断器是熔断器式刀开关的核心部件，它由熔丝、熔丝座、熔断器外壳组成。

熔丝是由导电材料制成的，具有较低的熔点，当电流通过熔丝时，熔丝受热而逐渐熔化，最终断开电路。

熔丝座是熔丝的固定座，通过与熔丝之间的固定螺母紧密接触，确保熔丝的稳定工作。

熔断器外壳则是为了保护熔丝并防止发生触电意外事故，通常采用绝缘材料制成。

熔断器式刀开关的工作原理如下：1. 通电状态：当电路中有电流通过时，电流首先通过刀开关的导电装置，如铜排，将电流引入熔断器。

熔断器中的熔丝被加热，但熔丝的导电截面积较大，电流通过时电压降低较小，因此熔丝的温度上升比较缓慢。

2. 过载状态：当电路中的电流超过了熔丝的额定电流时，熔丝会被加热得更快。

熔丝的温度随着电流的升高而升高，最终达到熔点。

一旦熔丝熔断，电路就会被切断，从而保护电气设备免受过大电流的损害。

3. 短路状态：当电路中发生短路时，电流瞬间急剧增大。

由于瞬态过程的存在，电流的上升速度非常快，因此熔丝的温度会迅速超过熔点。

熔丝熔断后，电路被切断，防止其进一步扩大损坏。

熔断器式刀开关的工作原理基于熔丝的特性，通过控制电流的大小来控制熔丝的熔断时间。

熔丝的额定电流是根据所要保护的电气设备的额定电流来选择的，一般要根据电路的负荷特性和工作环境来合理选择。

此外，熔断器式刀开关还具有可靠性高、安全性好、结构简单、维护方便等特点。

由于熔丝的熔断是可逆的，可以方便地更换新的熔丝。

因此，在电力系统、工业控制系统以及家庭电路等领域广泛应用。

总之，熔断器式刀开关通过熔断器的熔断原理，实现对电路的通断和过载保护。

其工作原理简单可靠，具有灵活性和可替换性，能够保护电气设备免受过大电流的损害，确保电力系统的正常运行。
