最新思科3560交换机中文配置手册

switch> 命令行模式；config#特权模式一、配置交换机vlan模式；有两种方式第一种：config#vlan ID 这里的ID是需要你个人给要划分的vlan起的编号config-if#name 名字switch#show vlan brief 查看vlan 用来检验是否配置成功第二种：switch#vlan database 交换机的vlan配置状态switch(vlan)#vlan ID name 名字配置vlan 并且分配相应的名字二、3560上开启路由功能配置switch(config)#ip routingswitch(config)#ip route ipaddress net-hop 配置路由（静态）switch(config)#ip default-gateway ipaddress 配置网关三、开启聚合链路配置#conf tSW(config)#interface range f1/1 - 2SW(config-if)#channel-group 1 mode desirable/onSW(config-if)#swithportSW(config-if)#switchport mode trunkSW(config-if)#switchport trunk encap dot1q四、启动telnet管理模式switch(config)#line vty 0 4switch(config-line)#password 密码switch(config-line)#login五、开启cisco日志功能switch(config)#logging onswitch(config)#logging trap 信息switch(config)#logging host 你的IP地址switch(config)#logging facility 你选着的信息配置3550作为dhcp服务器六、配置cisco启动dhcp功能配置地址池switch(config)ip dhcp pool 名字switch(config-pool)network maskswitch(config-pool)dns-serverswitch(config-pool)default-router 网关设置dhcp保留不分配的地址switch(config)ip dhcp excluded-address 地址地址第一步；从起交换机第二步；配置1）按下MODE键后给3560加电。

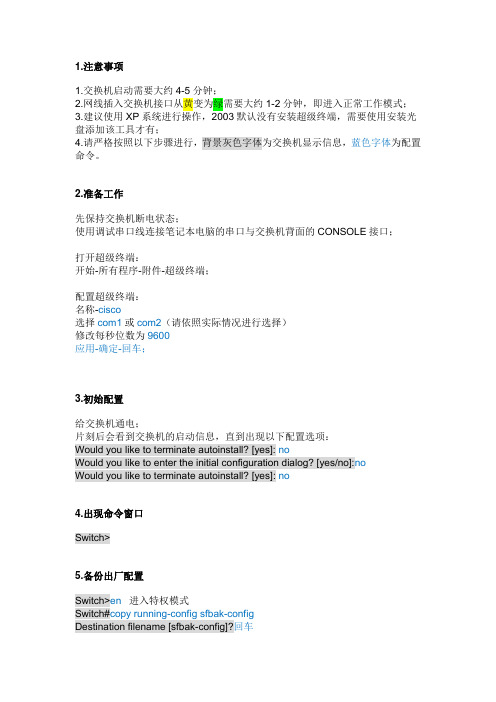

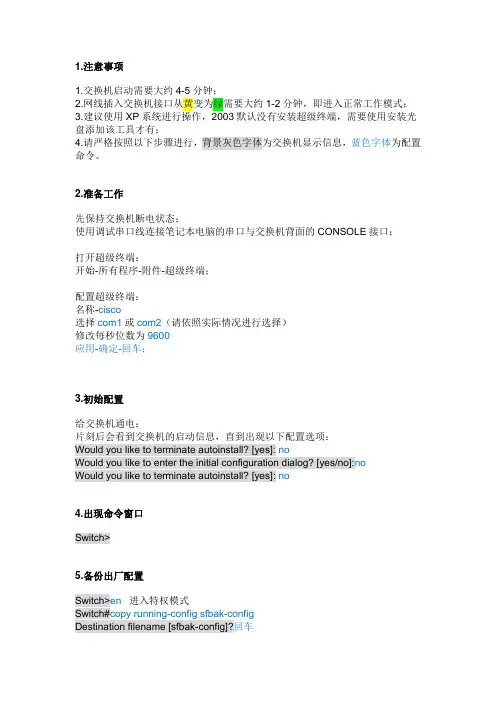

1.注意事项1.交换机启动需要大约4-5分钟；2.网线插入交换机接口从黄变为绿需要大约1-2分钟，即进入正常工作模式；3.建议使用XP系统进行操作，2003默认没有安装超级终端，需要使用安装光盘添加该工具才有；4.请严格按照以下步骤进行，背景灰色字体为交换机显示信息，蓝色字体为配置命令。

2.准备工作先保持交换机断电状态；使用调试串口线连接笔记本电脑的串口与交换机背面的CONSOLE接口；打开超级终端：开始-所有程序-附件-超级终端；配置超级终端：名称-cisco选择com1或com2（请依照实际情况进行选择）修改每秒位数为9600应用-确定-回车；3.初始配置给交换机通电；片刻后会看到交换机的启动信息，直到出现以下配置选项：Would you like to terminate autoinstall? [yes]: noWould you like to enter the initial configuration dialog? [yes/no]:noWould you like to terminate autoinstall? [yes]: no4.出现命令窗口Switch>5.备份出厂配置Switch>en 进入特权模式Switch#copy running-config sfbak-configDestination filename [sfbak-config]?回车片刻后会出现：1204 bytes copied in 0.529 secs (2276 bytes/sec)表示文件备份成功。

6.配置账号密码Switch#configure terminal 进入配置子模式Switch(config)#enable password cisco设置PASSWORD密码为cisco Switch(config)#enable secret cisco设置SECRET密码为ciscoSwitch(config)#exit片刻后会出现：00:11:26: %SYS-5-CONFIG_I: Configured from console by console表示将配置保存到了内存中，在后面的配置过程中会出现类似的信息，属于正常现象。

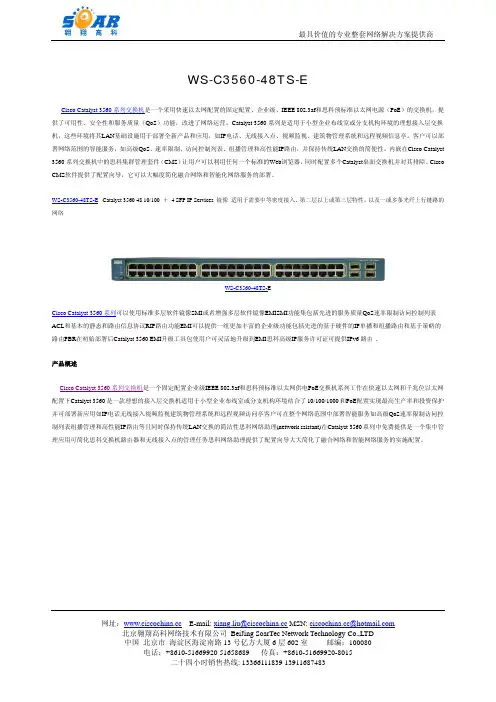

WS-C3560-48TS-ECisco Catalyst 3560系列交换机是一个采用快速以太网配置的固定配置、企业级、IEEE 802.3af和思科预标准以太网电源（PoE）的交换机，提供了可用性、安全性和服务质量（QoS）功能，改进了网络运营。

Catalyst 3560系列是适用于小型企业布线室或分支机构环境的理想接入层交换机，这些环境将其LAN基础设施用于部署全新产品和应用，如IP电话、无线接入点、视频监视、建筑物管理系统和远程视频信息亭。

客户可以部署网络范围的智能服务，如高级QoS、速率限制、访问控制列表、组播管理和高性能IP路由，并保持传统LAN交换的简便性。

内嵌在Cisco Catalyst 3560系列交换机中的思科集群管理套件（CMS）让用户可以利用任何一个标准的Web浏览器，同时配置多个Catalyst桌面交换机并对其排障。

Cisco CMS软件提供了配置向导，它可以大幅度简化融合网络和智能化网络服务的部署。

WS-C3560-48TS-E Catalyst 3560 48 10/100 ＋4 SFP IP Services 镜像适用于需要中等密度接入、第二层以上或第三层特性，以及一或多条光纤上行链路的网络WS-C3560-48TS-ECisco Catalyst 3560系列可以使用标准多层软件镜像SMI或者增强多层软件镜像EMISMI功能集包括先进的服务质量QoS速率限制访问控制列表ACL和基本的静态和路由信息协议RIP路由功能EMI可以提供一组更加丰富的企业级功能包括先进的基于硬件的IP单播和组播路由和基于策略的路由PBR在初始部署后Catalyst 3560 EMI升级工具包使用户可灵活地升级到EMI思科高级IP服务许可证可提供IPv6路由 .产品概述Cisco Catalyst 3560系列交换机是一个固定配置企业级IEEE 802.3af和思科预标准以太网供电PoE交换机系列工作在快速以太网和千兆位以太网配置下Catalyst 3560是一款理想的接入层交换机适用于小型企业布线室或分支机构环境结合了10/100/1000和PoE配置实现最高生产率和投资保护并可部署新应用如IP电话无线接入视频监视建筑物管理系统和远程视频访问亭客户可在整个网络范围中部署智能服务如高级QoS速率限制访问控制列表组播管理和高性能IP路由等且同时保持传统LAN交换的简洁性思科网络助理(network ssistant)在Catalyst 3560系列中免费提供是一个集中管理应用可简化思科交换机路由器和无线接入点的管理任务思科网络助理提供了配置向导大大简化了融合网络和智能网络服务的实施配置。

Cisco 3560 系列简单三层划分配置三层交换机具备网络层的功能，实现VLAN 相互访问的原理是：利用三层交换机的路由功能，通过识别数据包的IP地址，查找路由表进行选路转发，三层交换机利用直连路由可以实现不同VLAN 之间的相互访问。

三层交换机给接口配置IP 地址。

采用SVI（交换虚拟接口）的方式实现VLAN 间互连。

SVI是指为交换机中的VLAN 创建虚拟接口，并且配置IP地址。

实现目标：PC3能访问PC1和PC2, 但PC1不能和PC2/PC3互通 PC2不能和PC1/PC3互通。

\一、首先我们配置PC上的IP和GateWay:PC1IP: 192.168.1.2Submark: 255.255.255.0Gateway: 192.168.1.1PC2IP: 192.168.2.2Submark: 255.255.255.0Gateway: 192.168.2.1PC3IP: 192.168.1.3Submark: 255.255.255.0Gateway: 192.168.1.1二、其次进行对Cisco2950进行vlan划分:Switch1：Switch>en --进入特权Switch#conf t --全局配置Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 2 --创建vlan 2 使用默认vlan名Switch(config-vlan)#exit --退出vlan 2 配置操作Switch(config)#vlan 3 --创建vlan 3Switch(config-vlan)#exit -- 退出vlan 3 配置操作Switch(config)#int fa0/2 --配置交换机2口Switch(config-if)#switch access vlan 2 设置交换机2口为vlan 2 Switch(config-if)#exit --退出2口操作Switch(config)#int fa0/3 --配置3口Switch(config-if)#switch acces vlan 3 --设置交换机3口为 vlan 3 Switch(config-if)#exit --退出3口配置操作。

三层交换机配置与管理一、曰常管理命令二、密码恢复三、VLAN配置四、SPAN监听配置五、DHCP服务配置1. 在上配置DHCP服务2. 配置作为DHCP中继代理六、流量控制七、策略路由一、曰常管理命令l clear arp-cache清除ARP缓存l arp 192.168.100.22 000a.eb22.c1b5 arpa 绑定MAC和IPl sh ip accounting output-packets显示统计信息(当然需要配置统计功能如：ip accounting-transits 3200)l 通过IP追查交换机端口：CiscoWorks 2000 LMS网管软件的User tracking可以追查一个IP地址对应的端口。

sh mac-address-table address 00e0.9102.afd0 显示这个MAC地址在哪个接口出来的；sh mac-address-table interface Fa0/20显示20端口上的MAC地址，如果只有一个，则可能连接一个电脑，如果有很多个条目，则可以连接一个交换机。

sh cdp entry *显示邻居信息；二、密码恢复下面步骤也适用于Cisco 层 2 系列的交换机比如Catalyst 2900/3500XL,2940,2950/2955和层3 系列的比如Catalyst 3550 的密码恢复.通过终端或带有仿真终端程序(比如Hyper Terminal)的PC,连接到交换机的console 对于Catalyst 2900/3500XL 拔下交换机的电源线,然后按住交换机的Mode 按钮,再重新插上交换机的电源线.直到端口Port 1x 的LED 熄灭之后释放Mode 按钮.Catalyst 2940/2950L 拔下交换机的电源线,然后按住交换机的Mode 按钮,再重新插上交换机的电源线.直到STAT 的LED 熄灭之后释放Mode 按钮. Catalyst 2955 对于2955 交换机,它没有外部的Mode 按钮,因此就不能使用之前的那种方法来进行密码恢复.在交换机启动时,对于Windows 系列的PC,按下Ctrl+Break 键;对于UNIX 系列的工作站,按下Ctrl+C.如下:C2955 Boot Loader (C2955HBOOTM) Version 12.1(0.0.514), CISCO DEVELOPMENT TESTVERSIONCompiled Fri 13Dec02 17:38 by madisonWSC2955T12 starting...Base ethernet MAC Address: 00:0b:be:b6:ee:00Xmodem file system is available.Initializing Flash...flashfs[0]: 19 files, 2 directoriesflashfs[0]: 0 orphaned files, 0 orphaned directories flashfs[0]: Total bytes: 7741440flashfs[0]: Bytes used: 4510720 flashfs[0]: Bytes available: 3230720 flashfs[0]: flashfsfsck took 7 seconds....done initializing flash.Boot Sector Filesystem (bs:) installed, fsid: 3Parameter Block Filesystem (pb:) installed, fsid: 4/---接下来交换机会在15 秒内自动启动,等出现该信息之后,按下Ctrl+Break 键或Ctrl+C 键----/The system has been interrupted prior to initializing the flash file system to finishloading the operating system software:flash_init load_helper bootswitch:接下来输入flash_init 命令: switch: flash_init Initializing Flash...flashfs[0]: 143 files, 4 directoriesflashfs[0]: 0 orphaned files, 0 orphaned directories flashfs[0]: Total bytes: 3612672flashfs[0]: Bytes used: 2729472 flashfs[0]: Bytes available: 883200 flashfs[0]: flashfs fsck took 86 seconds....done Initializing Flash.Boot Sector Filesystem (bs:) installed, fsid: 3Parameter Block Filesystem (pb:) installed, fsid: 4switch:接着输入load_helper 命令: switch: load_helper switch:再输入dir flash:命令显示交换机的文件系统:switch: dir flash: Directory of flash:/2 rwx 1803357 <date> c3500xlc3h2smz.1205.WC7.bin4 rwx 1131 <date> config.text5 rwx 109 <date> info6 rwx 389 <date> env_vars7 drwx 640 <date> html18 rwx 109 <date> info.ver403968 bytes available (3208704 bytes used)switch:把配置文件重命名:switch: rename flash:config.text flash:config.old switch:输入boot 命令启动交换机:switch: bootLoading"flash:c3500xlc3h2smz.1205.WC7.bin"...#################### #################################File "flash:c3500xlc3h2smz.1205.WC7.bin" uncompressed and installed, entry point: 0x3000executing...(略)不进入setup 模式:System Configuration DialogAt any point you may enter a question mark '?' for help. Use ctrlc to abort configuration dialog at any prompt. Default settings are in square brackets '[]'.Continue with configuration dialog? [yes/no]: n进入特权模式,恢复原始的配置文件:Switch#rename flash:config.old flash:config.textDestination filename [config.text] Switch#把配置文件保存在内存里:Switch#copy flash:config.text system:runningconfigDestination filename [runningconfig]?1131 bytes copied in 0.760 secsSwitch# 进入全局配置模式,取消密码设置: Switch(config)#no enable secret 保存配置: Switch#write memoryBuilding configuration...[OK] Switch#三、VLAN配置我们现在是一个具备三层交换功能的核心交换机接几台分支交换机(不具备三层交换能力)。

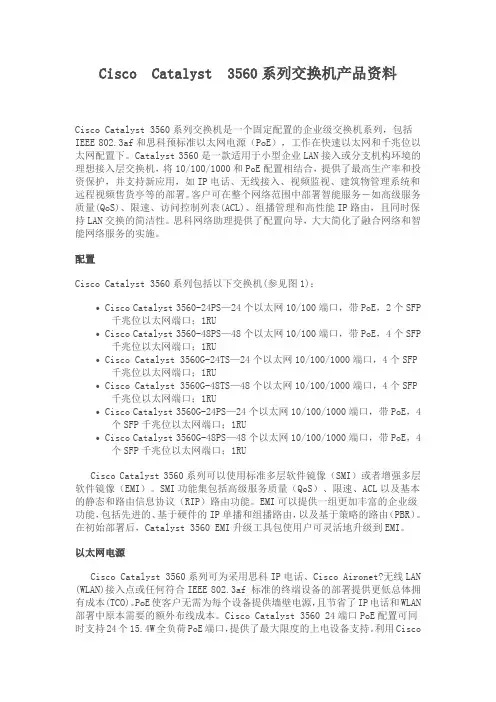

Cisco Catalyst 3560系列交换机产品资料Cisco Catalyst 3560系列交换机是一个固定配置的企业级交换机系列，包括IEEE 802.3af和思科预标准以太网电源（PoE），工作在快速以太网和千兆位以太网配置下。

Catalyst 3560是一款适用于小型企业LAN接入或分支机构环境的理想接入层交换机，将10/100/1000和PoE配置相结合，提供了最高生产率和投资保护，并支持新应用，如IP电话、无线接入、视频监视、建筑物管理系统和远程视频售货亭等的部署。

客户可在整个网络范围中部署智能服务－如高级服务质量(QoS)、限速、访问控制列表(ACL)、组播管理和高性能IP路由，且同时保持LAN交换的简洁性。

思科网络助理提供了配置向导，大大简化了融合网络和智能网络服务的实施。

配置Cisco Catalyst 3560系列包括以下交换机(参见图1)：∙Cisco Catalyst 3560-24PS—24个以太网10/100端口，带PoE，2个SFP 千兆位以太网端口；1RU∙Cisco Catalyst 3560-48PS—48个以太网10/100端口，带PoE，4个SFP 千兆位以太网端口；1RU∙Cisco Catalyst 3560G-24TS—24个以太网10/100/1000端口，4个SFP 千兆位以太网端口；1RU∙Cisco Catalyst 3560G-48TS—48个以太网10/100/1000端口，4个SFP 千兆位以太网端口；1RU∙Cisco Catalyst 3560G-24PS—24个以太网10/100/1000端口，带PoE，4个SFP千兆位以太网端口；1RU∙Cisco Catalyst 3560G-48PS—48个以太网10/100/1000端口，带PoE，4个SFP千兆位以太网端口；1RUCisco Catalyst 3560系列可以使用标准多层软件镜像（SMI）或者增强多层软件镜像（EMI）。
