第一章概述1.1 LPG的物化性质液化石油气（Liquefied petroleum gas简称LPG）为丙烷、丁烷、丙烯、丁烯等轻烃组成的混合物，各组分的物理化学性质（表1-1），一般前两者为主要组分。

常温常压下为无色低毒气体。

由炼厂气或天然气(包括油田伴生气)加压、降温、液化得到的一种无色、挥发性气体。

当临界温度高达90℃以上，5～10个大气压下即能使之液化。

表1-1 LPG各组分的物理化学性质1当空气中含量达到一定浓度范围时，LPG 遇明火即爆炸。

故具有易燃易爆、低温、腐蚀等特性，添加恶臭剂后，有特殊臭味，低温或加压时为棕黄色液体。

（一）比重LPG 是混合物，其比重随组成的变化而变化，气态时比重比空气大1.5～2.0倍，在大气中扩散较慢，易向低洼处流动。

（二）饱和蒸汽压LPG 的饱和蒸汽压是指在一定的温度下，混合物气、液相平衡时的蒸汽压力也就是蒸汽分子的蒸发速度同凝聚速度相等时的压力。

受温度、组成变化的影响，常温下约为 1.3～2.0MPa 。

（三）体积膨胀系数LPG 液态时和其他液体一样，受热膨胀，体积增大；温度越高，体积越大，同温下约为水的11～17倍。

（四）溶解度溶解度是指液态时LPG 的含水率。

LPG 微溶于水。

（五）爆炸极限窄，点火能量低，燃烧热值高LPG 爆炸极限较窄，约为2～10%，而且爆炸下限比其他燃气低。

着火温度约为430～460℃，比其他燃气低燃烧热值高，约为22000～290003m Kcal .燃烧所需要的空气量大，约需23～30倍的空气量，而一般城市煤气只需3～5倍的空气量。

（六）电阻率LPG 的电阻率为10～10cm •Ω，LPG 从容器、设备、管道中喷出时产生的静电压达到9000V 。

1.2 LPG 火灾危险特性燃烧伴随爆炸、破坏性大、火焰温度高，辐射热强、易形成二次爆炸、火灾初发面积大。

（一）、易燃性。

LPG ，属甲类火灾危险物质。

它只需极小的能量(0.2～0.3毫焦)即可引燃，万立方米的爆炸性混合物，遇火花即可发生化学性爆炸。

课程设计任务书m液化石油气储罐设计题目：303管口条件：液相进口管DN50；液相出口管DN50；安全阀接口DN80；压力表接口DN25；气相管DN50；放气管DN50；排污管DN50。

液位计接口和人孔按需设置。

设计计算说明书1. 储存物料性质1.1物料的物理及化学特性1.2 物料储存方式常温常压保存，不加保温层。

2. 压力容器类别的确定储存物料液氯为高度危害液体，工作压力为 1.303MPa ，储罐属低压容器。

PV ≧0.2MPa.3m ,根据《压力容器安全技术监察规程》］［2，所以设计储罐为第三类容器。

3.1储罐筒体公称直径和筒体长度的确定公称容积g V ＝303m ，则 4πi D L ＝30。

L D i ＝31计算，得 i D ＝2.335m ，L ＝7.006.。

取D=2.3m,此时11][查表，得封头容积1V ＝2×1.7588＝3.517 3m ，直边段长度为40mm 。

计算筒体容积2V ＝4824.267588.1230=⨯-3m ，4824.26412=L D ，解得mm L 3772.61=。

取筒体长度为6.4m 。

10.307588.124.63.24V 2=⨯+⨯=）（真π此时5%.3%0100%)/303010.30(/)(≤=⨯-=-V V V 真,所以合适，画图发现比例也合适。

最后确定公称直径为2300mm ，筒体长度为6400mm 。

3.2封头结构型式尺寸的确定公称直径DN ＝i D ＝2300mm ，封头的公称直径必须与筒体的公称直径相一致，且中低压容器经常采用的封头型式是标准椭圆形封头，根据JB ／T4746－11][2002，选用封头标准号为EHA 2300×11－16MnR 。

公称直径DN ＝2300mm ，总深度H ＝615mm ，内表面积A ＝60233 2mm ，容积V ＝1.75883m3.3 物料进出口管及人孔等各种管口的布置所需管口：液氯进口管、液氯出口管、液位计接口、安全阀接口、进气管、放气管、人孔、一侧椭球型封头上还有两个液位计接管。

50立方液化石油气储罐一.设计背景该储罐由菏泽锅炉厂有限公司设计，是用来盛装生产用的液化石油气的容器。

设计压力为1.77Mpa，温度在-19~52摄氏度范围内，设备空重约为10812Kg，体积为50立方米，属于中压容器。

石油液化气为易燃易爆介质，且有毒，因此选材基本采用Q345R。

此液化石油气卧式储罐是典型的重要焊接结构，焊接接头是其最重要的连接结构，焊接接头的性能会直接影响储存液化石油气的质量和安全。

二.总的技术特性：技术特性表容器类别类三设计压力 MPa 1.77-19～52设计温度℃最高工作压力 MPa 1.77水压试验压力 MPa 2.25气密性试验压力 MPa 1.77焊接接头系数 1尺寸 mm DN2400*10200厚度 mm 14/16操作介质液化石油气充装系数0.9设备容积立方米50三.储气罐基本构成储气罐是一个承受内压的钢制焊接压力容器。

在规定的使用温度和对应的工作压力下，应保证安全可靠，罐体的基本结构部件应包括人孔、封头、筒体、法兰、支座。

图1储气罐的结构简图1.1筒体本产品的简体是用钢板卷焊成筒节后组焊而成，这时的简体有纵环焊缝。

1.2封头按几何形状不同，有椭圆形封头，球形封头，蝶形封头，锥形封头和平盖等各种形式。

封头和简体组合在一起构成一台容器壳体的主要部分，也是最主要的受压元件之一。

此储气罐选择的是椭圆形封头。

从制造方法分，封头有整体成形和分片成形后组焊成一体的两种。

当封头直径较大，超出生产能力时，多采用分片成形方法制造，分片成形控制难度大，易出现不合格产品。

对整体成形的封头尺寸、形状，虽然易控制但一般需要有大型冲压模具的压力机或大型旋压设备，工艺设备庞大，制造成本高。

从封头成形方式讲，有冷压成形、热压成形和旋压成形。

对于壁厚较薄的封头，一般采用冷压成形。

采用调质钢板制造的封头或封头瓣片，为不破坏钢板调质状态的力学性能，节省模具制造费用，往往采用多点冷压成形法制造。

当封头厚度较大时，均采用热压成形法，即将封头坯料加热至900℃～1000℃。

过程装备与控制工程《过程装备设计》课程设计任务书一、设计目的1、复习巩固《过程装备设计》中的理论内容；2、掌握设备设计的步骤、方法。

熟悉常用设备设计的标准。

二、设计题目及设计任书课程设计题目：（ 10 ）M3（ 1.57 ）MPaDN(1800 )液化石油气（氨气）储罐设计每人一题，从表中依次选取。

1、液化石油气储罐设计见卧罐参数表，每人一组数据2、设备简图见附件。

3、设计内容与要求（1）概述简述储罐的用途、特点、使用范围等主要设计内容设计中的体会（2）工艺计算根据安装地点的气象记录确定容器的操作温度；根据操作温度、介质特性确定操作压力；筒体、封头及零部件的材料选择；（3）结构设计与材料选择封头与筒体的厚度计算封头、法兰、接管的选型和结构尺寸拟定；根据容器的容积确定总体结构尺寸。

支座选型和结构确定各工艺开孔的设置；各附件的选用；（4）容器强度的计算及校核水压试验应力校核卧式容器的应力校核开孔补强设计焊接接头设计（5）设计图纸总装配图一张A1三、参考文献1. GB150《钢制压力容器》2. HGJ20580-20585一套3. JB4731-2019T+钢制卧式容器4. HG20592-20635钢制管法兰、垫片、紧固件5. HG21514-21535-2019 钢制人孔和手孔6. JB/T 4736 《补强圈》7. JB/T 4746 《钢制压力容器用封头》8. JB/T 4712 《鞍式支座》9. 《压力容器安全技术监察规程》201910. 郑津洋、董其伍、桑芝富.《过程设备设计》.化学工业出版社.2019目录摘要 (I)ABSTRACT (I)第一章绪论 (3)1.1液化石油气储罐的用途与分类 (3)1.2液化石油气特点 (3)1.3液化石油气储罐的设计特点 (3)第二章工艺计算 (4)2.1设计题目 (4)2.2设计数据 (4)2.3设计压力、温度 (4)2.4主要元件材料的选择 (5)第三章结构设计与材料选择 (5)3.1筒体与封头的壁厚计算 (5)3.2筒体和封头的结构设计 (6)3.3鞍座选型和结构设计 (7)3.4接管、法兰、垫片和螺栓的选择 (8)3.5人孔的选择 (10)3.6安全阀安全阀的选型 (10)第四章设计强度的校核 (12)4.1水压试验应力校核 (12)4.2筒体轴向弯矩计算 (13)4.3筒体轴向应力计算及校核 (13)4.4筒体和封头中的切应力计算与校核 (13)4.5封头中附加拉伸应力 (14)4.6筒体的周向应力计算与校核 (14)4.7鞍座应力计算与校核 (14)第五章开孔补强设计 (15)5.1补强设计方法判别 (16)5.2有效补强范围 (16)5.3有效补强面积 (16)第六章储罐的焊接设计 (17)6.1焊接的基本要求 (17)6.2焊接的工艺设计 (18)设计总结 (18)参考文献 (19)摘要本次设计的卧式储罐其介质为液化石油气。

Q/SY 中国石油天然气股份有限公司企业标准Q/SY TZ 0236—2010液化石油气球形储罐及附属设施设计规定Design Specification ofLiquefied Petroleum Gas Spherical Tanks and Auxiliary Facilities2010-07-01发布2010-08-01实施目次前言 (III)引言 (IV)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 球罐的设计 (2)4.1 基本规定 (2)4.2 球壳及其受压元件的材料 (2)4.3 球罐的结构 (2)4.4 球罐的开口 (3)4.5 球罐的制造与组焊 (3)5 安全附件 (4)5.1 总体要求 (4)5.2 安全阀 (4)5.3 压力检测仪表 (4)5.4 液位检测仪表 (4)5.5 温度计 (4)5.6 梯子平台 (5)6 阀门及工艺管线 (5)6.1 设计原则 (5)6.2 进口工艺管线 (5)6.3 出口工艺管线 (5)6.4 切水工艺管线 (5)6.5 注水工艺管线 (5)6.6 气相平衡工艺管线 (5)6.7 放空工艺管线 (6)6.8 取样口 (6)6.9 其它 (6)7 控制系统 (6)8 厂区布置及消防系统 (6)8.1 设计依据 (6)8.2 厂区布置 (6)8.3 球罐区布置 (7)8.4 防护墙 (7)8.5 消防系统 (8)8.6 检测系统和静电释放 (8)9 装卸栈台的要求 (8)附录A（资料性附录）液化石油气球罐及附件流程图 (9)前言本标准依据GB/T 1.1-2009规定的起草规则编制。

本标准由塔里木油田公司标准化技术委员会提出。

本标准由质量安全环保处归口。

本标准起草单位：中国石油塔里木油田公司、兰州石油机械研究所。

本标准主要起草人：李循迹、陈东风、邹应勇、雷霆、任天树、寇国、宣培传、赵现如、刘福录、朱保国、王万磊。

引言为规范中国石油天然气股份有限公司塔里木油田分公司液化石油气球罐及附属设施的设计，提高液化石油气球罐及附属设施的使用安全性，避免或减少事故的发生，特制定本标准。

液化石油气储罐设计
1.储罐材料选择：
2.结构设计：
3.安全阀和泄压装置：
储罐设计需要考虑到可能发生的过压和过温情况。

为了确保储罐内部压力在可接受范围内，应安装安全阀和泄压装置。

这些装置将会在压力过高或温度过高时自动释放气体。

4.罐体绝热：
由于液化石油气的低温特性，储罐设计需要确保罐体具有良好的绝热特性。

这可以通过采用绝热材料来实现，其中包括内部绝热层、外部绝热层和真空层等。

5.地震设计：
储罐的地震设计是非常重要的，特别是对于经常发生地震的地区。

储罐的结构应具备足够的抗震能力，以确保在地震发生时储罐不会受到严重损坏。

6.罐体检测和监测系统：
储罐应配备完备的检测和监测系统，以实时监测储罐内的压力、温度和液位等参数。

这有助于及时发现潜在的故障，并采取相应的措施进行修复和保养。

7.罐体密封系统：
储罐的密封系统对于防止气体泄漏和液体挥发至关重要。

密封系统应设计为可靠的，并在罐体发生压力变化时能够保持稳定的密封效果。

综上所述，液化石油气储罐设计应综合考虑储罐的材料选择、结构设计、安全阀和泄压装置、罐体绝热、地震设计、检测和监测系统以及罐体密封系统等关键要素。

通过合理的设计和建造，可以确保液化石油气储罐的安全运行，防止事故发生，保护人员和环境的安全。

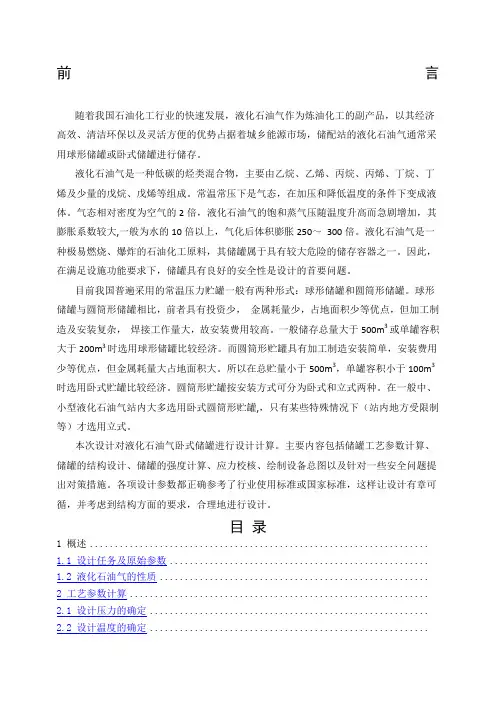

前言随着我国石油化工行业的快速发展，液化石油气作为炼油化工的副产品，以其经济高效、清洁环保以及灵活方便的优势占据着城乡能源市场，储配站的液化石油气通常采用球形储罐或卧式储罐进行储存。

液化石油气是一种低碳的烃类混合物，主要由乙烷、乙烯、丙烷、丙烯、丁烷、丁烯及少量的戊烷、戊烯等组成。

常温常压下是气态，在加压和降低温度的条件下变成液体。

气态相对密度为空气的2倍，液化石油气的饱和蒸气压随温度升高而急剧增加，其膨胀系数较大,一般为水的10倍以上，气化后体积膨胀250～300倍。

液化石油气是一种极易燃烧、爆炸的石油化工原料，其储罐属于具有较大危险的储存容器之一。

因此，在满足设施功能要求下，储罐具有良好的安全性是设计的首要问题。

目前我国普遍采用的常温压力贮罐一般有两种形式：球形储罐和圆筒形储罐。

球形储罐与圆筒形储罐相比，前者具有投资少，金属耗量少，占地面积少等优点，但加工制造及安装复杂，焊接工作量大，故安装费用较高。

一般储存总量大于500m3或单罐容积大于200m3时选用球形储罐比较经济。

而圆筒形贮罐具有加工制造安装简单，安装费用少等优点，但金属耗量大占地面积大。

所以在总贮量小于500m3，单罐容积小于100m3时选用卧式贮罐比较经济。

圆筒形贮罐按安装方式可分为卧式和立式两种。

在一般中、小型液化石油气站内大多选用卧式圆筒形贮罐,，只有某些特殊情况下（站内地方受限制等）才选用立式。

本次设计对液化石油气卧式储罐进行设计计算。

主要内容包括储罐工艺参数计算、储罐的结构设计、储罐的强度计算、应力校核、绘制设备总图以及针对一些安全问题提出对策措施。

各项设计参数都正确参考了行业使用标准或国家标准，这样让设计有章可循，并考虑到结构方面的要求，合理地进行设计。

目录1 概述....................................................................1.1 设计任务及原始参数....................................................1.2 液化石油气的性质......................................................2 工艺参数计算............................................................2.1 设计压力的确定........................................................2.2 设计温度的确定........................................................2.3 设计存储量的确定......................................................3 储罐的结构设计..........................................................3.1 筒体的材料选择及结构设计..............................................3.2 封头的材料选择及结构设计..............................................3.3 法兰和接管的结构及材料选择............................................3.4 人孔的结构设计........................................................3.5 支座的材料选择及结构设计..............................................3.6 安全装置的设计........................................................3.6.1 安全阀的选用........................................................3.6.2 液位计的选用........................................................3.6.3 压力表的选用........................................................3.7 焊接接头设计..........................................................4 储罐的补强设计..........................................................5 储罐的强度计算及应力校核................................................5.1 储罐的强度计算........................................................5.1.1 圆筒轴向应力........................................................5.1.2 圆筒切向剪应力......................................................5.1.3 封头切向剪应力......................................................5.1.4 圆筒周向应力........................................................5.2 储罐的应力校核........................................................5.2.1 圆筒及封头的应力校核................................................5.2.1 支座的应力校核......................................................6 安全管理................................................................7 设计总结................................................................ 参考文献..................................................................1 概述1.1 设计任务及原始参数本次设计要求根据给定的资料和数据，设计一个液化石油气储配站使用的液化石油气卧式储罐。

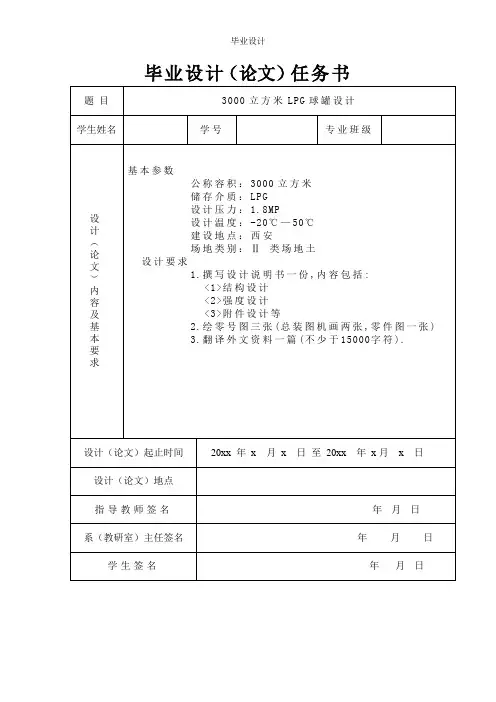

毕业设计（论文）任务书3000立方米LPG球罐设计摘要：本设计以《GB12337-89钢制球形储罐》和《GB150-89钢制压力容器》为设计依据，综合国内外现有的制造技术设计了3000m3LPG储罐。

在以安全为原则的基础上综合考虑经济适用性、产品质量、施工建造可行性、国内现有的建造技术等方面的因素，设计出公称直径为18000mm、壁厚为44mm的大型球罐。

本设计在选材方面考虑了多种材料的特性，最后确定07CrMnMoVR为本球罐的材料。

同样，本设计在球罐选型及支撑方式的选择上也应用多种形式作比较最终确定混合式结构、可调式拉杆支撑最合理。

最后进行强度及稳定性校核，校核结果显示本设计的结构既安全又经济。

关键词：球罐，安全，经济The Design Of 3000m3 LPG Spherical TankAbstract: the design Of 3000m3 LPG spherical tank is basis on both the GB12337-89 《steel spherical tanks 》and GB150-89 《design of steel pressure vessel》, considering the existing manufacturing technology of tanks both at home and abroad. In the principles of safety ，consideration of the economic applicability, product quality and construction feasibility, the existing building technology and other factors, at last the spherical tank is designed for nominal diameter 18000mm、wall thickness 44mm. The selection of materials in this design is in consideration, compared with some different properties of materials，finally the 07MnCrMoVR has be choosen.Also, the design and selection of the spherical support is in consideration，finally hybrid strucure and adjustable tension support seems to be the most reasonable. Finally the strength and stability test, the result shows this design of structure is safe and economic.Keywords: spherical tank, safety, economy目录1绪论................................................. 错误!未定义书签。

30M3液化石油气储罐设计
30M3液化石油气（LPG）储罐是一种用于存储液化石油气的设备，通
常用于加油站、工业用途或家庭使用。

设计一个符合安全标准和效率要求
的30M3液化石油气储罐是非常重要的。

本文将介绍30M3液化石油气储罐
的设计过程，并探讨一些关键设计考虑因素。

储罐的主要设计考虑因素包括结构强度、安全性、防腐性、密封性和
使用寿命。

在设计30M3液化石油气储罐时，首先需要确定所需的存储容
量和工作压力，以及罐体的材料和厚度。

通常，30M3液化石油气储罐会
采用碳钢或不锈钢材料，具有足够的强度和耐腐蚀性能。

为了确保储罐的安全性，设计中必须考虑到气体的蒸汽和液体压力，
并且必须安装压力释放阀和监测系统。

同时，也需要考虑到储罐的地基和
支撑结构，以及其稳定性和抗风能力。

在防腐方面，30M3液化石油气储罐通常会进行防锈处理和外部涂层
保护，以延长使用寿命并降低维护成本。

此外，还需要确保储罐的密封性，以防止气体泄漏和安全事故。

在设计30M3液化石油气储罐时，还需要考虑到其操作和维护便利性。

可以考虑添加检修孔和检测设备，以便定期检查储罐的状态和性能。

同时，设计应考虑到储罐的负载和地势条件，以确保其稳定性和安全性。

总的来说，设计30M3液化石油气储罐是一个复杂的过程，需要综合
考虑多种因素。

只有在符合安全标准和效率要求的前提下，才能设计出一
种优质的30M3液化石油气储罐。

希望这篇文章可以帮助你更好地了解
30M3液化石油气储罐的设计原理和关键考虑因素。

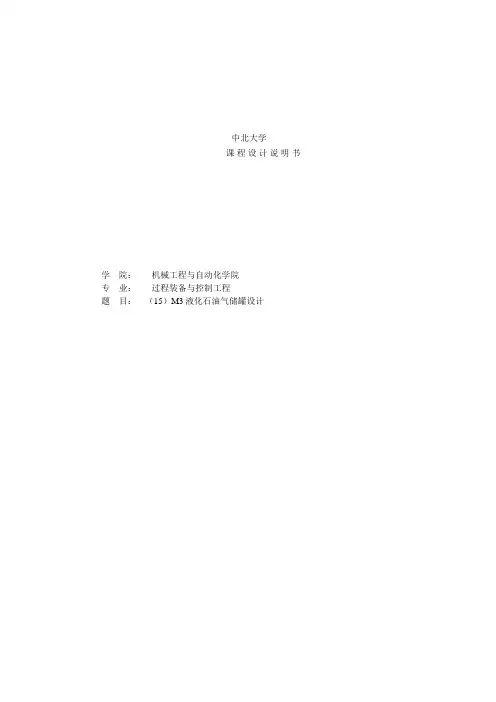

中北大学课程设计说明书学院：机械工程与自动化学院专业：过程装备与控制工程题目：（15）M3液化石油气储罐设计毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交地毕业设计（论文），是我个人在指导教师地指导下进行地研究工作及取得地成果.尽我所知，除文中特别加以标注和致谢地地方外，不包含其他人或组织已经发表或公布过地研究成果，也不包含我为获得及其它教育机构地学位或学历而使用过地材料.对本研究提供过帮助和做出过贡献地个人或集体，均已在文中作了明确地说明并表示了谢意.作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）地规定，即：按照学校要求提交毕业设计（论文）地印刷本和电子版本；学校有权保存毕业设计（论文）地印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目地前提下，学校可以公布论文地部分或全部内容.作者签名：日期：学位论文原创性声明本人郑重声明：所呈交地论文是本人在导师地指导下独立进行研究所取得地研究成果.除了文中特别加以标注引用地内容外，本论文不包含任何其他个人或集体已经发表或撰写地成果作品.对本文地研究做出重要贡献地个人和集体，均已在文中以明确方式标明.本人完全意识到本声明地法律后果由本人承担.作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文地规定，同意学校保留并向国家有关部门或机构送交论文地复印件和电子版，允许论文被查阅和借阅.本人授权大学可以将本学位论文地全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文.涉密论文按学校规定处理.作者签名：日期：年月日导师签名：日期：年月日中北大学课程设计任务书2012/2013 学年第二学期学院：机械工程与自动化学院专业：过程装备与控制工程学生姓名：学号： 1002034231课程设计题目：（15）M3液化石油气储罐设计起迄日期： 06 月 08 日～06月 22日课程设计地点：校内下达任务书日期: 2013年06月08日课程设计任务书课程设计任务书课程设计任务书第一章储罐设计介绍及介质特性1、液化石油气储罐介绍液化石油气储罐是盛放液化石油气地常用设备，常用储罐一般有两种形式：球形储罐和圆筒形储罐.球形贮罐和圆筒形贮罐相比: 前者具有投资少, 金属耗量少, 占地面积少等优点, 但加工制造及安装复杂, 焊接工作量大, 故安装费用较高.一般贮存总量大于500m 3或单罐容积大于200m 3时选用球形贮罐比较经济。

液化石油气储罐设计液化石油气储罐是一种用于储存液化石油气（LPG）的设备，其设计是为了确保安全、高效地储存和输送石油气至最终用户。

液化石油气储罐的设计需要考虑罐体结构、安全措施以及运输和使用的方便性等因素。

下面将对液化石油气储罐的设计进行详细说明。

首先，液化石油气储罐的罐体结构需要具备足够的强度和耐久性。

罐体通常由高强度低合金钢制成，以承受内部压力和外部环境的荷载。

罐体的结构应采用圆柱形设计，有利于承受内部压力和降低应力集中。

此外，罐体需要具备良好的防腐蚀性能，可通过涂覆耐腐蚀涂层或使用不锈钢等材料来实现。

为了确保罐体的安全性，液化石油气储罐的设计还需要包括多种防爆和泄漏措施。

首先，罐体应设计成双壁结构，内外壁之间的空间可用于泄漏检测和泄漏液体的收集。

罐体还应配备安全阀，以保证内部压力不超过设计压力，从而避免爆炸的危险。

此外，罐体应设置泄漏报警装置和自动灭火系统，及时检测并处理泄漏情况，确保现场安全。

液化石油气储罐的设计还应考虑运输和使用的便利性。

罐体应具有一定的可移动性，方便在不同地点进行储气和输送。

此外，罐体应设置便于连接输送管道的接口，以便快速且安全地将石油气输送至用户。

为了方便用户使用，储罐的设计还应包括方便的计量和计量系统，确保用户能够准确地测量和购买所需的石油气量。

在液化石油气储罐的设计中，还需要综合考虑地震、超压、温度变化等外部条件的影响。

罐体应具备一定的抗震能力，以防止在地震发生时发生破坏。

此外，储罐的设计应考虑到不同环境温度对石油气的影响，采取隔热措施以保持石油气的低温状态。

总之，液化石油气储罐的设计是一个涉及多个因素的复杂过程。

它需要考虑罐体结构、安全措施、便利性以及外部条件等多个方面的要求，以确保储罐的安全、高效运行。

通过综合考虑这些因素，可以设计出适应不同环境和用途要求的液化石油气储罐。

液化石油气储罐设计说明书目录一．设计条件及任务1.1设计条件1.2设计任务二．设计计算2.1设计温度及压力2.2筒体设计及封头选择2.3筒体和封头的厚度2.4校核计算2.5开孔及补强三．材料选择3.1压力容器主体材料3.2压力容器零部件材料四．结构设计4.1筒体和封头设计4.2支座设计4.3法兰设计4.4液面计设计4.5人孔结构设计4.6焊接接头设计及焊条选择五．水压及气密性试验六．结束语七．参考资料一.设计条件及任务1.1设计条件储罐经常置于室外，罐内液氨的温度和压力直接受到大气温度的影响，在夏季储罐经常受太阳暴晒，随着气温的变化，储罐的操作压力也不断变化。

但大多数地区夏季最高气温也达不到50℃，因此储罐的操作温度为常温，设计温度为50℃。

1.2设计任务学习械设计的一般方法，独立完成简单化工设备储罐的设计任务，达到对复杂的化工设备施工图的识图能力的要求以及具有使用CAD绘制工程设计图的能力。

二.设计计算2.1设计温度及压力2.1.1设计温度储罐的工作压力压力随外界环境的变化而变化，大多数地区夏季最高气温也达不到50℃，因此储罐的操作温度为常温，设计温度取50℃。

2.1.2设计压力常温储存液化石油气压力容器的工作压力按照不低于50℃时液化石油气主要组分丙烯的饱和蒸汽压确定，50℃时丙烯的饱和蒸汽压为1.999(绝压）.故Pw=1.899（表压），安全阀开启压力Pz=（1.05—1.1）Pw，Pz=2.0889MPa，取设计压力P≥Pz,取P=2.1MPa。

（忽略液体静压力则计算压力Pc=P=2.1MPa）2.2筒体设计及封头选择① V=30m ³，由4π=V ×2Di ×L ’(折算长度L ’=3Di)得，Di=2335㎜,取DN=2300㎜.。

② DN=2300时，查表得标准椭圆形封头V1=1.7588m ³，由V=4π×2Di ×L(L 为筒体环焊缝之间距离）得L=6380 ㎜③ 由筒体实际体积V ’=4π× 2D × L 得V ’=30.0249m ³，又V ’=4π2D × L ’得L ’=7227㎜.。

目录1．课程设计任务书2．设备的筒体和封头设计2．1筒体的径和长度的确定.2．2 筒体和封头的厚度设计计算2. 3厚度的校核计算3．其它零部件的设计3.1液位计的设计3.2 管口设计3.3人孔设计3.4 支座设计4．焊接结构设计5．焊条选择6．技术要求7. 参考资料及文献课程设计任务书题目 30m3液化石油气储罐设计设计条件表2．设备的筒体和封头设计2．1筒体的径和长度的确定 由设计任务书可知：V=30m 3设 L=3D 则有： 3043434322==⨯==D DD LD V πππm D 33.234303=⨯=π取径为2300mm ，由于筒体的径较大，所以采用钢板卷制，公称直径为其径DN2300mm. 选用标准椭圆形封头EHA 椭圆形封头表面积及容积则筒体长度mm D V L 63774230014.3107588.12103042V 2992=⨯⨯⨯-⨯=-='π封头总 取L ′=6400mm 则实际体积33922095.30107588.1246400230014.324m mm V L D V =⨯⨯-⨯⨯=+'=封头实际π则体积相对误差为：%5%003.0%1003030095.30%100<=⨯-=⨯-VV V 实际符合设计要求。

2．2筒体和封头的厚度设计计算 物料的物理及化学性质,按最危险工况设计采用常温常压储存。

根据上表的数据，取最高压力，即50℃丙烯的饱和蒸汽压19.99bar(绝压) 所以储罐的工作压力为：MPa MPa MPa P W 899.11.01.099.19=-⨯= 安全阀开启压力取：MPa MPa p 089.2899.110.1=⨯=开启 设计压力取：MPa p 1.2= 液柱压力（安装满时计算）：MPa m kg N L kg gh p 810.41025.00/81.9/56.0-⨯=⨯⨯==ρ液0%1001.210.41%1008≈⨯⨯=⨯-p p 液所以可以忽略液柱的压力。

《过程设备设计》课程设计说明书设计题目：10m3 液化石油气储罐设计学校：太原理工大学学院：化学化工学院专业：过程装备与控制工程班级：0803姓名：陈浩学号：2008002296指导教师：王凤斌时间：2011年12月22日设计任务书课程设计题目：10m3 液化石油气储罐设计课程设计要求及原始数据（资料）：一、课程设计要求：1.使用国家最新压力容器标准、规范进行设计，掌握典型过程设备设计的全过程。

2.广泛查询和综合分析各种文献资料，进行设计方法和设计方案的可行性研究和论证。

3.设计计算采用电算，要求设计思路清晰，计算数据准确、可靠，且正确掌握计算机操作和专业软件的使用。

4.工程图纸要求计算机绘图5.毕业设计全部工作由学生本人独立完成。

二、原始数据：设计条件表管口表课程设计主要内容：1.设备工业设计2.设备结构设计3.设备强度计算4.计算条件编制5.绘制设备总装配图6.编制设计说明书学生应交出的设计文件（论文）：1.设计说明书一份2.总装配图一张（折合A1图纸一张）主要参考资料：[1] 国家质量计算监督局，GB150-1998《钢制压力容器》，中国标准出版社，1998[2] 国家质量监督检验检疫总局，TSG R0004-2009《固定式压力容器安全计算监察规程》，2009[3] 全国化工设备设计技术中心站，《化工设备图样技术要求》，2000，,11[4]郑津洋、董其伍、桑芝富，《过程设备设计》，化学工业出版社，2010[5] 黄振仁、魏新利，《过程装备成套技术设计设计指南》，化学工业出版社，2003[6] 国家医药管理局上海医药设计院，《化工工艺设计手册》，化学工业出版社，1996摘要随着我国化工行业的蓬勃发展，各地建立了大量的液化气储备站。

对于存量小于500m3时，一般选用卧式圆筒形储罐。

液化气储罐是储存易燃易爆介质，直接关系到人们生命财产安全的重要设备。

因此属于设计、制造要求高、检验要求严格的III类压力容器。
