水泥混凝土路面强度试验检测记录表(回弹法)

回弹法检测混凝土强度的应用回弹法是一种简便、快速、非破坏性的混凝土强度检测方法，广泛应用于混凝土工程和质量检测中。

本文将从回弹法原理、仪器、操作流程及应用等方面介绍回弹法在混凝土强度检测中的应用。

一、回弹法原理回弹法是根据钢球从一定高度自由落下后，弹回的落差高度来确定混凝土的强度的一种方法。

回弹法检测时，使用回弹法仪器在混凝土表面垂直击打钢球，然后测量钢球弹回高度来计算混凝土强度。

钢球弹回高度与混凝土的强度成一定的比例关系，钢球弹回高度越大，混凝土强度越大；钢球弹回高度越小，混凝土强度越小。

二、回弹法仪器回弹法仪器包括回弹锤和测震表两个部分。

回弹锤是一个重锤，装有弹簧和击针，通过锤头和混凝土表面的弹性碰撞，使得锤头反弹，弹性碰撞产生的反弹能量与混凝土的强度有关；测震表用来测量钢球弹回高度。

回弹法仪器有两种型号，分别为数字式回弹仪和机械式回弹仪，数字式回弹仪具有数字显示，测量结果精确度高，操作简单，适合现场快速检测；机械式回弹仪适用于简单的场地和不规则表面的混凝土强度测量。

三、操作流程1、准备工作① 确定回弹法仪器型号和规格；② 对混凝土表面进行清理，确保无油污、灰尘、粘土等杂质存在；③ 对混凝土表面进行磨平，以便正确测量；④ 根据混凝土标准规范进行取样，制备试件。

2、检测过程① 使用回弹法仪器对混凝土表面进行垂直击打，进行实验前应保证试件、回弹锤、测震表的温度一致；② 在同一位置重复测试三次，并记录每次的弹回高度；③ 将测试结果取平均值，计算混凝土抗压强度。

四、应用回弹法检测混凝土强度的应用范围广泛，特别适用于现场快速检测。

它具有以下优点：1、无损检测，不影响构件的使用寿命和外貌；2、测量简单，精度较高，可以得出相对准确的测量数据；3、操作方便，适用于在实验室和现场进行混凝土强度测量。

1、只适用于对混凝土喂的强度进行估测，精度受到许多因素的影响，如混凝土的材料成分、水灰比、孔隙率、施工质量等，测量值与实际强度有一定误差；2、仪器本身的精度也会对测量精度造成影响。

贝克曼梁测定路基路面回弹弯沉试验原始记录表试验室名称：记录编号：
摆式仪测定路面抗滑值试验原始记录表试验室名称：记录编号：
路面结构层厚度试验原始记录表（沥青类）
3m直尺测定平整度试验原始记录表试验室名称：记录编号：
3m直尺测定相邻板高差试验原始记录表试验室名称：记录编号：
标高横坡测量原始记录表
2m直尺测定挡墙平整度试验原始记录表
小桥主要结构尺寸原始记录表
边坡测量原始记录表
排水工程断面尺寸原始记录表
箱涵检测原始记录表
试验：复核：记录：年月日

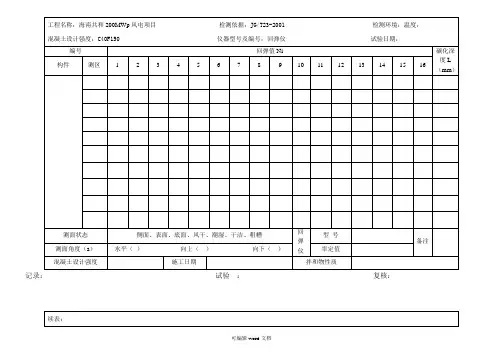

回弹仪测定水泥混凝土强度试验原始记录表
试验：复核：记录：年月日
桥梁检测原始记录表（下部）
桥梁检测原始记录表（上部）
路面构造深度测定(手工铺砂法)原始记录表
试验：复核：记录：年月日路面结构层厚度试验原始记录表（水泥砼）
试验：复核：记录：年月日
路基路面宽度测定试验原始记录表
波形护栏测量原始记录表
标线测量原始记录表
试验：复核：记录：年月日
标志标牌测量原始记录表
试验：复核：记录：年月日
沥青路面渗水试验原始记录表试验室名称：记录编号：
试验：复核：记录：年月日混凝土钢筋保护层厚度检测原始记录
试验：复核：记录：年月日
中线偏位检测试验原始记录表
试验：复核：记录：年月日
锚杆长度及注浆饱和度原始记录表
试验室名称：记录编号：
试验：复核：记录：年月日小桥（涵洞）结构物尺寸原始记录表
试验：复核：记录：年月日
箱涵检测原始记录表
试验：复核：记录：年月日混凝土防护墩断面尺寸检测原始记录
试验：复核：记录：年月日
内业资料审查表
合同段：审查人：审查日期：。

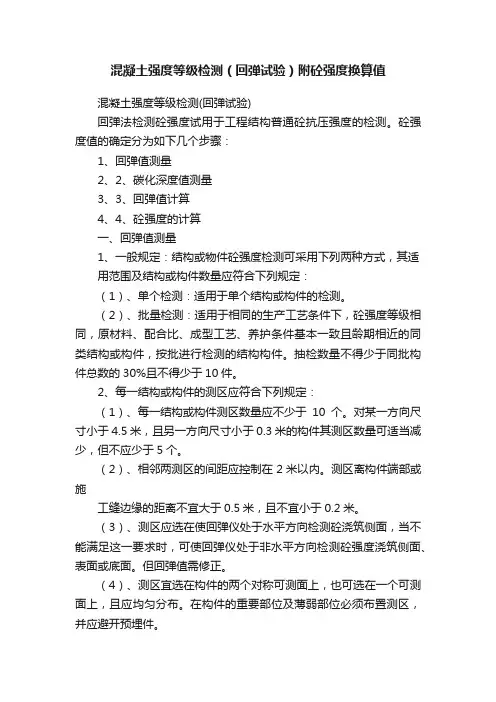

混凝土强度等级检测（回弹试验）附砼强度换算值混凝土强度等级检测(回弹试验)回弹法检测砼强度试用于工程结构普通砼抗压强度的检测。

砼强度值的确定分为如下几个步骤：1、回弹值测量2、2、碳化深度值测量3、3、回弹值计算4、4、砼强度的计算一、回弹值测量1、一般规定：结构或物件砼强度检测可采用下列两种方式，其适用范围及结构或构件数量应符合下列规定：（1）、单个检测：适用于单个结构或构件的检测。

（2）、批量检测：适用于相同的生产工艺条件下，砼强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类结构或构件，按批进行检测的结构构件。

抽检数量不得少于同批构件总数的30%且不得少于10件。

2、每一结构或构件的测区应符合下列规定：（1）、每一结构或构件测区数量应不少于10个。

对某一方向尺寸小于4.5米，且另一方向尺寸小于0.3米的构件其测区数量可适当减少，但不应少于5个。

（2）、相邻两测区的间距应控制在2米以内。

测区离构件端部或施工缝边缘的距离不宜大于0.5米，且不宜小于0.2米。

（3）、测区应选在使回弹仪处于水平方向检测砼浇筑侧面，当不能满足这一要求时，可使回弹仪处于非水平方向检测砼强度浇筑侧面、表面或底面。

但回弹值需修正。

（4）、测区宜选在构件的两个对称可测面上，也可选在一个可测面上，且应均匀分布。

在构件的重要部位及薄弱部位必须布置测区，并应避开预埋件。

（5）、测区的面积不宜大于0.04㎡。

（6）、检测面应为砼表面，并应清洁平整，不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面。

必要时可用砂轮清除疏松层和杂物，且不应有残留的粉末或碎屑。

3、回弹值测定（1）、检测时，回弹仪的轴线应始终垂直于结构或构件的检测面。

缓慢施压，准确读数，快速复位。

（2）、测点宜在测区范围内均匀分布。

相邻两测点的净距不宜小于20mm。

测点距外露钢筋、预埋件的距离不宜小于30mm。

测点不应在气孔或外露石子上，同一测点只应弹一次，每一测区应取16个回弹值。

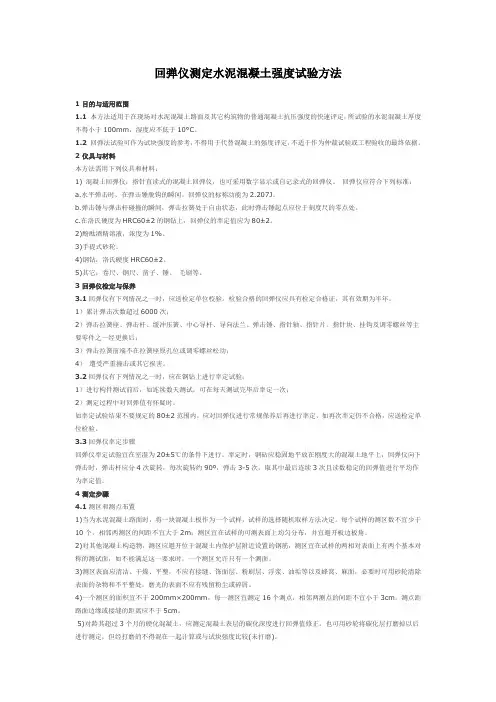

回弹仪测定水泥混凝土强度试验方法1 目的与适用范围1.1本方法适用于在现场对水泥混凝土路面及其它构筑物的普通混凝土抗压强度的快速评定，所试验的水泥混凝土厚度不得小于100mm，湿度应不低于10°C。

1.2回弹法试验可作为试块强度的参考，不得用于代替混凝土的强度评定，不适于作为仲裁试验或工程验收的最终依据。

2 仪具与材料本方法需用下列仪具和材料：1) 混凝土回弹仪：指针直读式的混凝土回弹仪，也可采用数字显示或自记录式的回弹仪。

回弹仪应符合下列标准：a.水平弹击时，在弹击锤脱钩的瞬间，回弹仪的标称动能为2.207J。

b.弹击锤与弹击杆碰撞的瞬间，弹击拉簧处于自由状态，此时弹击锤起点应位于刻度尺的零点处。

c.在洛氏硬度为HRC60±2的钢钻上，回弹仪的率定值应为80±2。

2)酚酞酒精溶液，浓度为1%。

3)手提式砂轮。

4)钢钻：洛氏硬度HRC60±2。

5)其它：卷尺、钢尺、凿子、锤、毛刷等。

3 回弹仪检定与保养3.1回弹仪有下列情况之一时，应送检定单位校验。

检验合格的回弹仪应具有检定合格证，其有效期为半年。

1）累计弹击次数超过6000次；2）弹击拉簧座、弹击杆、缓冲压簧、中心导杆、导向法兰、弹击锤、指针轴、指针片、指针块、挂钩及调零螺丝等主要零件之一经更换后；3）弹击拉簧前端不在拉簧座原孔位或调零螺丝松动；4）遭受严重撞击或其它损害。

3.2回弹仪有下列情况之一时，应在钢钻上进行率定试验；1）进行构件测试前后，如连续数天测试，可在每天测试完毕后率定一次；2）测定过程中对回弹值有怀疑时。

如率定试验结果不要规定的80±2范围内，应对回弹仪进行常规保养后再进行率定，如再次率定仍不合格，应送检定单位检验。

3.3回弹仪率定步骤回弹仪率定试验宜在室湿为20±5℃的条件下进行。

率定时，钢砧应稳固地平放在刚度大的混凝土地平上，回弹仪向下弹击时，弹击杆应分4次旋转，每次旋转约90º，弹击3-5次，取其中最后连续3次且读数稳定的回弹值进行平均作为率定值。

路基路面检测试验原始记录表贝克曼梁测定路基路面回弹弯沉试验原始记录表试验室名称：记录编号：摆式仪测定路面抗滑值试验原始记录表试验室名称：记录编号：路面结构层厚度试验原始记录表（沥青类）3m直尺测定平整度试验原始记录表试验室名称：记录编号：试验：复核：记录：年月日3m直尺测定相邻板高差试验原始记录表试验室名称：记录编号：试验：复核：记录：年月日试验：复核：记录：年月日2m直尺测定挡墙平整度试验原始记录表试验：复核：记录：年月日小桥主要结构尺寸原始记录表试验：复核：记录：年月日边坡测量原始记录表试验：复核：记录：年月日排水工程断面尺寸原始记录表试验：复核：记录：年月日箱涵检测原始记录表试验：复核：记录：年月日回弹仪测定水泥混凝土强度试验原始记录表试验：复核：记录：年月日桥梁检测原始记录表（下部）试验：复核：记录：年月日桥梁检测原始记录表（上部）试验：复核：记录：年月日路面构造深度测定(手工铺砂法)原始记录表试验：复核：记录：年月日路面结构层厚度试验原始记录表（水泥砼）试验：复核：记录：年月日路基路面宽度测定试验原始记录表试验：复核：记录：年月日波形护栏测量原始记录表试验：复核：记录：年月日标线测量原始记录表试验：复核：记录：年月日标志标牌测量原始记录表试验：复核：记录：年月日沥青路面渗水试验原始记录表试验室名称：记录编号：试验：复核：记录：年月日混凝土钢筋保护层厚度检测原始记录试验：复核：记录：年月日中线偏位检测试验原始记录表试验：复核：记录：年月日锚杆长度及注浆饱和度原始记录表试验室名称：记录编号：试验：复核：记录：年月日小桥（涵洞）结构物尺寸原始记录表试验：复核：记录：年月日箱涵检测原始记录表试验：复核：记录：年月日混凝土防护墩断面尺寸检测原始记录试验：复核：记录：年月日内业资料审查表30。

实验一回弹法检测混凝土强度1、回弹仪的发展历程在国外，上世纪20、30年代，就开始探索混凝土无损检测技术。

1948年瑞士的施密特（E.Schmidt）工程师发明的回弹仪，是测定混凝土强度的最好的一种仪器，直到现在回弹仪内部机芯，以及零部件装配，基本都保持原设计构造。

上世纪60年代，I.弗格瓦洛(I.Facaoaru) 最初主要采用单一的回弹法和超声法对混凝土的强度、缺陷进行检测，1961～1962年制定了“回弹法、超声法检测技术规程”，在此期间用回弹和超声综合测试技术方面也做了许多工作，提出了混凝土无损检验新的测试方法：“超声─回弹”综合法，并于1971年制定了“综合法混凝土无损检验技术规程”。

随后，许多国家对这一工作展开了大量研究和应用，并制定了有关的标准和规范，见表2－1。

国际标准化组织(ISO)也于1980年提出了“硬化混凝土—用回弹仪测定回弹值”的国际标准草案(ISO／DIS8045)。

我国在这一领域的研究工作始于20世纪50年代中期，开始引进瑞士的回弹仪和英国、波兰的超声仪，并结合工程应用开展了一些研究工作。

1963年建工部建研院结构所（现中国建研院）召开了“混凝土强度和构件试验方法技术交流会”，并出版了《混凝土强度的回弹仪检验技术》一书，对回弹法的推广应用起了促进作用。

1985年颁布了《回弹法检测混凝土抗压强度技术规程》（JGJ 23-85）,1989年该规程进行修订，修订后的规程为行业规程《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-92）,现在颁布使用的《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2001）是1998年进行第二次修订版。

各国回弹法技术标准名称表2－1注：*日本协会制订的采用回弹仪测定混凝土抗压强度方法的指示（草案）规定，用专用的回弹仪制订测强曲线，现场检测是必须采用专用回弹仪测试，查阅该回弹仪制订测强曲线。

通俗讲法回弹仪与测强曲线必须一一对应不能互换。

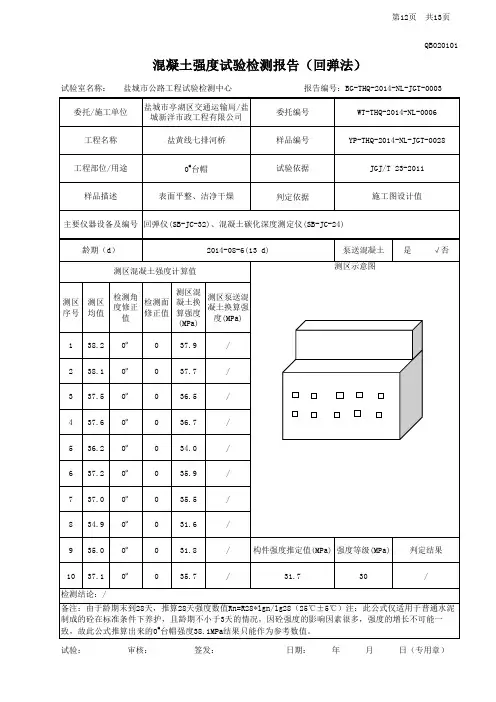

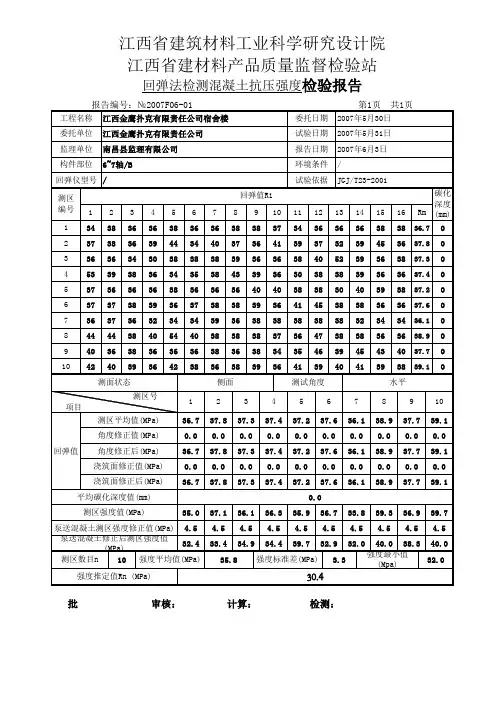

回弹法检测混凝土强度试验报告混凝土强度试验是评估混凝土抗压能力的重要手段之一、而回弹法则是一种比较简单、快速且经济的检测方法，常用于实际工程中对混凝土强度进行初步评估。

本报告旨在对回弹法检测混凝土强度试验进行详细描述和分析。

一、试验目的本试验目的为通过回弹法对混凝土强度进行初步评估，并与实际强度进行对比，以验证回弹法的可靠性和准确性。

二、试验原理回弹法是根据混凝土在受力时的回弹特性来推测混凝土抗压强度的一种检测方法。

回弹锤经标准落锤，从一定高度自由落锤向混凝土表面连续锤击，回弹距离被测量。

根据回弹距离的大小，结合标准曲线，可以推算出混凝土的抗压强度。

三、试验装置和试验方法1.试验装置（1）回弹锤：通常由重锤、击杆、测量仪表组成；（2）试验表面：混凝土试件表面应为水平光滑；（3）试验支承：确保试件牢固支撑。

2.试验方法（1）选择回弹点：在试件表面选择5个以上的回弹点，要避免有裂缝、空洞、砂浆脱落或已经脱落的区域。

（2）回弹测量：用回弹锤按一定标准进行连续锤击，记录回弹锤的反弹距离。

（3）记录数据：记录每个回弹点的反弹距离，并计算平均值作为试验结果。

（4）试验后处理：根据实验结果和标准曲线推算混凝土的抗压强度。

四、试验结果及分析根据以上试验方法进行试验后，得到多个回弹点的反弹距离数据，如下表所示：序号，回弹点，反弹距离（mm）------，-------，--------------1，A，502，B，453，C，484，D，475，E，46将这些数据代入标准曲线中，可以得到相应的抗压强度值。

假设根据实际试验得到的标准曲线为：y=0.7x+5.6，其中x为反弹距离，y为混凝土抗压强度。

根据标准曲线，计算得到每个回弹点的抗压强度值如下：序号，回弹点，反弹距离（mm），抗压强度（MPa）------，-------，--------------，----------------1，A，50，422，B，45，38.53，C，48，40.64，D，47，40.15，E，46，39.5综合计算得到平均抗压强度为40.9MPa。
