酒精检测仪项目实施方案

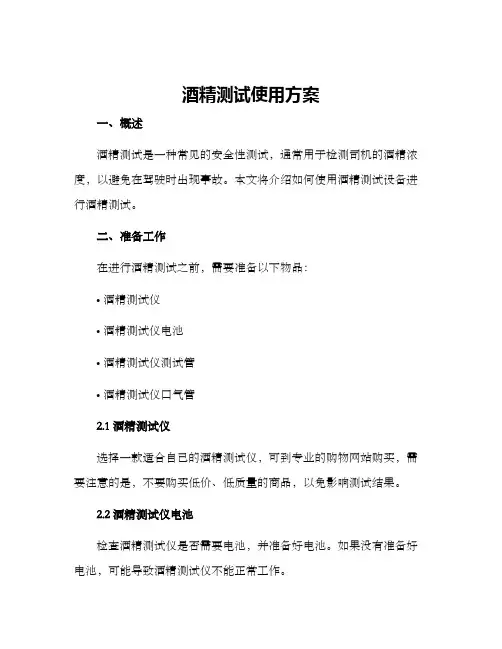

酒精测试使用方案一、概述酒精测试是一种常见的安全性测试，通常用于检测司机的酒精浓度，以避免在驾驶时出现事故。

本文将介绍如何使用酒精测试设备进行酒精测试。

二、准备工作在进行酒精测试之前，需要准备以下物品：•酒精测试仪•酒精测试仪电池•酒精测试仪测试管•酒精测试仪口气管2.1 酒精测试仪选择一款适合自己的酒精测试仪，可到专业的购物网站购买，需要注意的是，不要购买低价、低质量的商品，以免影响测试结果。

2.2 酒精测试仪电池检查酒精测试仪是否需要电池，并准备好电池。

如果没有准备好电池，可能导致酒精测试仪不能正常工作。

2.3 酒精测试仪测试管检查酒精测试仪的测试管是否准备好，需要注意的是，测试管在使用之前需要进行清洗和消毒，以确保测试结果的准确性。

2.4 酒精测试仪口气管酒精测试仪口气管是用来连接测试管和酒精测试仪的，同样需要在使用之前进行清洗和消毒。

三、使用方法3.1 打开酒精测试仪取出酒精测试仪，在正确安装电池后，按下酒精测试仪的开关按钮，测试仪将进入待机状态。

3.2 安装测试管和口气管将测试管和口气管连接好，并确保测试管正向朝上。

3.3 进行测试吹气进入口气管，直到测试管内蓝色变为黄色，停止吹气，等待几秒钟后，将测试管与酒精测试仪进行连接，测试仪会自动进行测试，测试结果将在几秒钟后显示在测试仪屏幕上。

3.4 清洗和消毒使用完毕后，将口气管和测试管进行清洗和消毒。

测试管需要用专门的清洁剂进行清洗，口气管可以用稀释过的消毒液或酒精进行消毒。

四、注意事项•不能在食用、吸烟、嚼口香糖等情况下进行酒精测试。

•在测试之前需要等待至少15分钟，以避免测试结果的误差。

•酒精测试仪需要在正确的环境下进行测试，避免温度过高或过低以及湿度过大等情况影响测试结果的准确性。

•测试之后需要对测试仪进行清洗和消毒，以保持测试仪的清洁和卫生。

总之，使用酒精测试仪需要注意安全，正确操作，保证测试结果的准确性，以保障我们的安全出行。

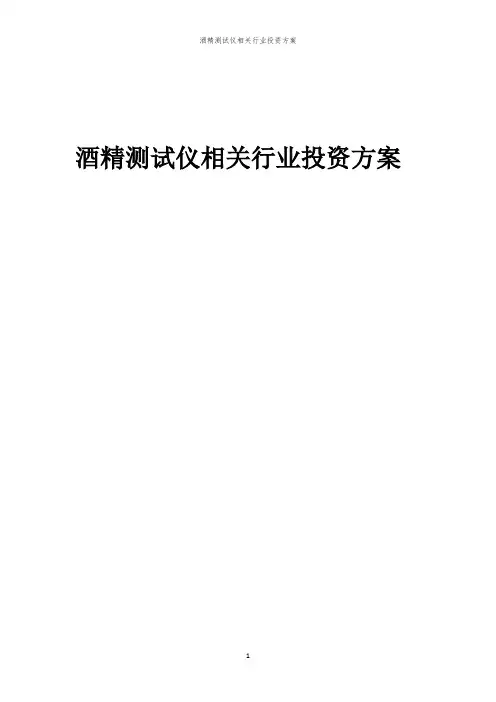

酒精测试仪相关行业投资方案目录概论 (4)一、酒精测试仪项目投资背景分析 (4)(一)、行业背景分析 (4)(二)、产业发展分析 (5)二、建筑工程方案 (7)(一)、酒精测试仪项目工程设计总体要求 (7)(二)、建设方案 (10)(三)、建筑工程建设指标 (13)三、技术方案 (13)(一)、企业技术研发分析 (13)(二)、酒精测试仪项目技术工艺分析 (14)(三)、酒精测试仪项目技术流程 (16)(四)、设备选型方案 (18)四、产品方案与建设规划 (19)(一)、酒精测试仪项目场地规模 (19)(二)、产能规模 (19)(三)、产品规划方案及生产纲领 (19)五、行业前景及市场预测 (20)(一)、行业基本情况 (20)(二)、市场分析 (21)六、环境保护分析 (23)(一)、环境保护综述 (23)(二)、施工期环境影响分析 (23)(三)、营运期环境影响分析 (26)(四)、综合评价 (27)七、招标方案 (28)(一)、酒精测试仪项目招标依据 (28)(二)、酒精测试仪项目招标范围 (29)(三)、招标要求 (29)(四)、招标组织方式 (30)(五)、招标信息发布 (33)八、投资估算 (33)(一)、投资估算的编制说明 (33)(二)、建设投资估算 (35)(三)、建设期利息 (35)(四)、流动资金 (36)(五)、酒精测试仪项目总投资 (37)(六)、资金筹措与投资计划 (38)九、组织架构分析 (38)(一)、人力资源配置 (38)(二)、员工技能培训 (39)十、节能方案 (41)(一)、酒精测试仪项目节能概述 (41)(二)、能源消费种类和数量分析 (42)(三)、酒精测试仪项目节能措施 (43)(四)、节能综合评价 (46)十一、管理团队 (46)(一)、1 管理层简介 (46)(二)、组织结构 (47)(三)、岗位职责 (49)十二、酒精测试仪项目风险防范分析 (51)(一)、酒精测试仪项目风险分析 (51)(二)、酒精测试仪项目风险对策 (53)十三、社会责任 (55)(一)、社会责任政策 (55)(二)、可持续性计划 (57)(三)、社区参与 (58)十四、酒精测试仪项目工程方案 (60)(一)、建筑工程设计原则 (60)(二)、土建工程设计年限及安全等级 (61)(三)、建筑工程设计总体要求 (62)(四)、土建工程建设指标 (62)概论首先，我们衷心感谢您对我们的关注和信任。

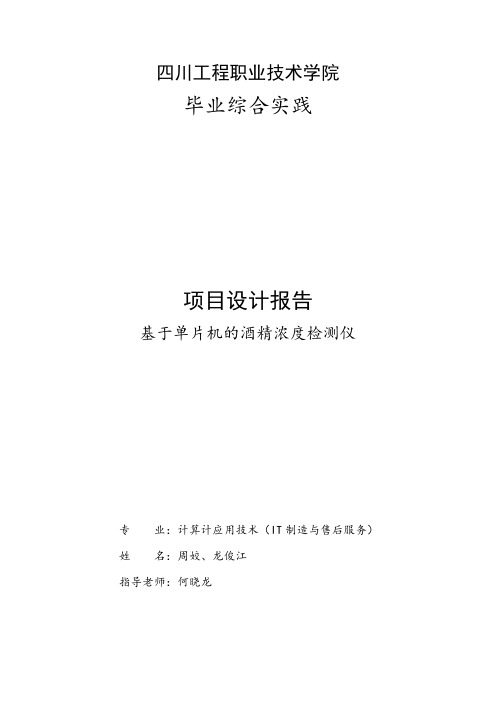

四川工程职业技术学院毕业综合实践项目设计报告基于单片机的酒精浓度检测仪专业：计算计应用技术（IT制造与售后服务）姓名：周姣、龙俊江指导老师：***目录一、前言 (3)二、酒精测试仪总体方案设计 (3)2.1 酒精浓度检测仪设计要求分析 (3)2.2 酒精浓度检测仪设计方案 (3)三、硬件设计 (4)3.1 传感器的选择 (4)3.2 A/D转换电路 (5)3.2.1 ADC0809的结构及转换原理 (6)3.2.2 ADC0809连线图 (7)3.3 89C51单片机系统 (7)3.3.1 单片机片内结构 (7)3.3.2 89C51芯片介绍 (8)3.3.2 晶振电路和复位电路 (9)3.4 LCD1602液晶显示电路 (11)3.5键盘电路 (11)3.6报警电路 (12)3.6.1 灯光提示电路 (12)3.6.2 声音报警电路 (12)四、软件设计 (13)4.1主程序框图 (13)4.2 数据采集子程序程序框图 (14)酒精浓度检测仪的设计一、前言本课题分为两部分：硬件设计部分和软件设计部分。

硬件部分为利用MQ3气敏传感器测量空气中酒精浓度，并转换为电压信号，经A/D转换器转换成数字信号后传给单片机系统，由单片机及其相应外围电路进行信号的处理，显示酒精浓度值以及超阈值声光报警。

程序采用模块化设计思想，各个子程序的功能相对独立，便于调试和修改。

而硬件电路又大体可分为单片机小系统电路、A/D转换电路、声光报警电路、LCD液晶显示电路，按键电路，各部分电路的设计及原理将会在硬件电路设计部分详细介绍。

二、酒精测试仪总体方案设计2.1 酒精浓度检测仪设计要求分析设计的酒精浓度测试仪应具有如下特点：（1）数据采集系统以单片机为控制核心，外围电路带有LCD显示以及键盘响应电路，无需要其他计算机，用户就可以与之进行交互工作，完成数据的采集、存储、计算、分析等过程。

（2）系统具有低功耗、小型化、高性价比等特点。

酒精测试仪总体方案设计一、要求1.1、基本要求（1）使用乙醇传感器检测酒精浓度。

（2）当酒精浓度高于35mg/100ml时用绿色指示灯提示饮酒。

（3）当酒精浓度高于80mg/100ml时用绿色指示灯熄灭红色指示灯点亮并响蜂鸣器报警提示醉酒。

1.2、发挥部分（1）利用单片机进行控制。

（2）通过LCD或者数码管进行显示当前酒精浓度。

（3）通过按键能够修改饮酒或醉酒标准。

二、酒精浓度检测仪设计方案2.1 酒精浓度检测仪设计要求分析设计的酒精浓度测试仪应具有如下特点:(1)数据采集系统以单片机为控制核心,外围电路带有LED显示以及键盘响应电路,无需要其他计算机,用户就可以与之进行交互工作,完成数据的采集､存储､计算､分析等过程｡(2)系统具有低功耗､小型化､高性价比等特点｡(3)从便携式的角度出发,系统成功使用了数码管显示器以及小键盘｡由单片机系统控制键盘和LED显示来实现人机交互操作,界面友好｡(4)软件设计简单易懂｡2.2 酒精浓度检测仪设计方案设计时,考虑酒精浓度是由传感器把非电量转换为电量,传感器输出的是0-5伏的电压值且电压值稳定,外部干扰小等｡因此,可以直接把传感器输出电压值经过A/D转换器转换得到数据送入单片机进行处理｡此外,还需接人LED显示,4*4键盘,报警电路等｡其总体框图如图2-1所示｡图2-1系统设计方框图单片机酒精浓度测试仪用MQ3酒精传感器采集气体信号,并通过数模转换器将模拟信号转换成数字信号送至单片机,单片机对数字信号进行分析处理,并将所得的结果显示出来,可以通过键盘设置不同环境下酒精浓度的不同阀值,如果所检测出的酒精浓度超过了所设定的阀值,那么单片机就能控制蜂鸣器发出声音报警｡键盘采用3个独立键盘进行数据输入设定;显示部分用4个数码管显示当前数据,数码管分别用4个74LS47锁存器控制段选和位选｡三、酒精测试仪的硬件设计3.1 单片机模块电路的设计本硬件由五部分组成:单片机模块,模数转换模块,酒精传感器模块｡本系统由单片机AT89C51控制,其直接控制三个模块:数转换模块将酒精传感器采集到模拟电压信号转换成输送到单片机控制处理,LCD显示模块可以将经过单片机处理过的酒精气体浓度的具体量化值显示｡单片机是一种集成电路芯片,采用超大规模技术把具有数据处理能力(如算术运算,逻辑运算､数据传送､中断处理)的微处理器(CPU),随机存取数据存储器(RAM),只读程序存储器(ROM),输入输出电路(I/O口),可能还包括定时计数器,串行通信口(SCI),显示驱动电路(LCD或LED驱动电路),脉宽调制电路(PWM),模拟多路转换器及A/D转换器等电路集成到一块单块芯片上,构成一个虽小然而完善的计算机系统｡这些电路能在软件的控制下准确､迅速､高效地完成程序设计者事先规定的任务｡3.1.1 单片机片内结构51单片机的片内结构如图3-1所示｡它把那些作为控制应用所必需的基本内容都集成在一个尺寸有限的集成电路芯片上｡按功能划分,它有如下功能部件组成:（1）微处理器(CPU)｡（2）数据存储器(RAM)｡（3）程序存储器(ROM/EPROM)｡（4）4个8位并行I/O口(P0口､P1口､P2口､P3口)｡（5）一个串行口｡（6）2个16位定时器､计数器｡（7）中断系统｡（8）特殊功能寄存器(SFR)｡图3-1系统硬件设计原理图3.1.2单片机的选择AT89S51是低功耗､高性能､采用CMOS工艺的8位单片机,其片内具有8KB的可在线编程的Flash 存储器｡该单片机采用了ATMEL公司的高密度､非易失性存储器技术,与工业标准型80C51单片机的指令系统和引脚完全兼容;片内的Flash存储器可在线重新编程,或者使用通用的非易失性存储器编程;通用的8位CPU与在线可编程Flash集成在一块芯片上,从而使AT89S52 功能更加完善,应用更加灵活;具有较高的性能价格比,使其在嵌入式控制系统中有着广泛的应用前景｡掌握MCS-51单片机,应首先了解MCS-51的引脚,熟悉并牢记各引脚的功能,MCS-51系列中各种型号芯片的引脚是互相兼容的｡制作工艺为HMOS的MCS-51的单片机都采用40只引脚的双列直插封装方式,如图3-2所示｡P1.0P1.1P1.2P1.3P1.4P1.5P1.6P1.7RST(TXD) P3.1 (INT0) P3.2 (INT1) P3.3 T0 P3.4 T1 P3.5 (WR) P3.6 (RD) P3.7XTAL1XTAL2GNDVccP0.0 (AD0)P0.1 (AD1)P0.2 (AD2)P0.3 (AD3)P0.4 (AD4)P0.5 (AD5)P0.6 (AD6)P0.7 (AD7)EA/VPPPSENP2.7 (A15)P2.6 (A14)P2.5 (A13)P2.4 (A12)P2.3 (A11)P2.2 (A10)P2.1 (A9)P2.0 (A8) PDIP(RXD) P3.0ALE/PROG图3-2 AT89C51芯片管脚图40只引脚按其功能来分,可分为如下3类:(1)电源及时钟引脚:Vcc､Vss､XTAL1､XTAL2｡电源引脚接入单片机的工作电源｡Vcc接+5V电源,Vss接地｡时钟引脚XTAL1､XTAL2外接晶体与片内的反相放大器构成了1个晶体振荡器,它为单片机提供了时钟控制信号｡2个时钟引脚也可外接独立的晶体振荡器｡XTAL1接外部的一个引脚｡该引脚内部是一个反相放大器的输入端｡这个反相放大器构成了片内振荡器｡如果采用外接晶体振荡器时,此引脚接地｡XTAL2接外部晶体的另一端,在该引脚内部接至内部反相放大器的输出端｡若采用外部时钟振荡器时,该引脚接受时钟振荡器的信号,即把此信号直接接到内部时钟发生器的输入端｡(2)控制引脚:PSEN､ALE､EA､RESET(RST)｡此类引脚提供控制信号,有的还具有复用功能｡①RST/VPD引脚:RESET(RST)是复位信号输入端,高电平有效｡当单片机运行时,在此引脚加上持续时间大于2个机器周期(24个振荡周期)的高电平时,就可以完成复位操作｡在单片机工作时,此引脚应为≤0.5V低电平｡VPD为本引脚的第二功能,即备用电源的输入｡当主电源发生故障,降低到某一规定值的低电平时,将+5V电源自动接入RST端,为内部RAM提供备用电源,以保证片内RAM的信息不丢失,从而使单片机在复位后能正常进行｡② ALE/PROG引脚:ALE引脚输出为地址锁存允许信号,当单片机上电正常工作后ALE引脚不断输出正脉冲信号｡当单片机访问外部存储器时,ALE输出信号的负跳沿用于单片机发出的低8位地址经外部锁存器锁存的锁存控制信号｡即使不访问外部锁存器,ALE端仍有正脉冲信号输出,此频率为时钟振荡器频率的1/6｡PROG为该引脚的第二功能｡在对片内EPROM型单片机编程写入时,此引脚作为编程脉冲输入端｡③PSEN引脚:程序存储器允许输出控制端｡在单片机访问外部程序存储器时,此引脚输出脉冲负跳沿作为读外部程序存储器的选通信号｡此引脚接外部程序存储器的OE(输出允许端)｡④EA/VPP引脚:EA功能为片内程序存储器选择控制端｡当EA引脚为高电平时,单片机访问片内程序存储器,但在PC值超过0FFFH时,即超出片内程序存储器的4KB地址范围时将自动转向执行外部程序存储器内的程序｡当EA引脚为低时,单片机只访问外部程序存储器,不论是否有内部程序存储器｡(3)I/O口引脚:P0､P1､P2､P3,为四个8位I/O口的外部引脚｡P0口､P1口､P2口､P3口是3个8位准双向的I/O口,各口线在片内均有固定的上拉电阻｡当这3个准双向I/O口作输入口使用时,要向该口先写1,另外准双向口I/O口无高阻的“浮空”状态｡由于单片机具有体积小､质量轻､价格便宜､耗电少等突出特点,所以本系统采用89C51单片机,硬件设计电路图如图1所示｡89C51内部有4KB的EPROM,128字节的RAM,所以一般都要根据所需存储容量的大小来扩展ROM和RAM ｡本电路EA接高电平,没有扩展片外ROM和RAM｡MCS单片机都采用40引脚的双列直插封装方式｡40条引脚说明如下:主电源引脚Vss和Vcc(1)Vss接地(2)Vcc正常操作时为+5伏电源外接晶振引脚XTAL1和XTAL2(1)XTAL1内部振荡电路反相放大器的输入端,是外接晶体的一个引脚｡当采用外部振荡器时,此引脚接地｡(2)XTAL2内部振荡电路反相放大器的输出端｡是外接晶体的另一端｡当采用外部振荡器时,此引脚接外部振荡源｡控制或与其它电源复用引脚RST/VPD,ALE/和/Vpp(1)RST/VPD 当振荡器运行时,在此引脚上出现两个机器周期的高电平(由低到高跳变),将使单片机复位在Vcc掉电期间,此引脚可接下图8051引脚排列图上备用电源,由VPD向内部提供备用电源,以保持内部RAM中的数据｡(2) ALE/正常操作时为ALE功能(允许地址锁存)提供把地址的低字节锁存到外部锁存器,ALE 引脚以不变的频率(振荡器频率的)周期性地发出正脉冲信号｡因此,它可用作对外输出的时钟,或用于定时目的｡但要注意,每当访问外部数据存储器时,将跳过一个ALE脉冲,ALE 端可以驱动(吸收或输出电流)八个LSTTL 电路｡对于EPROM型单片机,在EPROM编程期间,此引脚接收编程脉冲(功能)｡(3)外部程序存储器读选通信号输出端,在从外部程序存储取指令(或数据)期间, 在每个机器周期内两次有效, 同样可以驱动八LSTTL输入｡(4)/Vpp ､/Vpp为内部程序存储器和外部程序存储器选择端｡当 /Vpp为高电平时,访问内部程序存储器,当/Vpp为低电平时,则访问外部程序存储器｡对于EPROM型单片机,在EPROM编程期间,此引脚上加21伏EPROM编程电源(Vpp)｡输入/输出引脚P0.0 - P0.7,P1.0 - P1.7,P2.0 - P2.7,P3.0 - P3.7｡(1)P0口(P0.0 - P0.7)是一个8位漏极开路型双向I/O口,在访问外部存储器时,它是分时传送的低字节地址和数据总线,P0口能以吸收电流的方式驱动八个LSTTL负载｡(2)P1口(P1.0 - P1.7)是一个带有内部提升电阻的8位准双向I/O口｡能驱动(吸收或输出电流)四个LSTTL负载｡(3)P2口(P2.0 - P2.7)是一个带有内部提升电阻的8位准双向I/O口,在访问外部存储器时,它输出高8位地址｡P2口可以驱动(吸收或输出电流)四个LSTTL负载｡(4)P3口(P3.0 - P3.7)是一个带有内部提升电阻的8位准双向I/O口｡能驱动(吸收或输出电流)四个LSTTL负载｡3.1.3单片机最小系统的实现单片机主要擅长系统控制,而不适合做复杂的数据处理,在设计单片机最小系统时通常选用AT89C5l､AT89C52､AT89S51､AT89S52(S系列芯片支持ISP功能)等型号的8位DIP-40封装的单片机作为MCU,一个典型的单片机最小系统一般由时钟电路､复位电路､键盘电路､显示电路部分组成,有时也外扩片外RAM 和ROM以及外部扩展接口等电路｡3.1.3.1系统时钟电路单片机内部具有一个高增益反相放大器,用于构成振荡器｡通常在引脚XTALl和XTAL2跨接石英晶体和两个补偿电容构成自激振荡器,系统时钟电路结构如图2所示,可以根据情况选择6MHz､8MHz或12MHz等频率的石英晶体,补偿电容通常选择20-30pF左右的瓷片电容｡3.1.3.2复位电路单片机小系统采用上电自动复位和手动按键复位两种方式实现系统的复位操作｡上电复位要求接通电源后,自动实现复位操作｡手动复位要求在电源接通的条件下,在单片机运行期间,用按钮开关操作使单片机复位｡上电自动复位通过电容C3充电来实现｡手动按键复位是通过按键将电阻R2与VCC接通来实现｡3.1.3.3键盘电路系统利用P1口的P1.0-P1.3设置了4个独立按键S2~S5,当键按下时,P1口相应的引脚置为低电平,且与此键相连的发光二极管点亮｡此外,通过8279键盘显示控制芯片还可以扩展编码键盘和显示,利用8279扩展的一个2×8=16键编码键盘及 8个LED电路｡3.1.3.4显示电路系统设置了8个共阳极LED数码管LED1-LED2,单片机P0口提供段码信号,低电平有效,P0口输出端通过限流电阻R00~R07与数码管的段码数据线相连,用来送出LED数码管的段码数据信号｡单片机P2口提供位选信号,当P2口某位输出低电平时,与此相连的开关三极管导通,对应的数码管点亮,使用三极管用来增强信号的驱动能力｡此外,为了扩展LCD显示,系统设置了两个LCD 接口,如图7,一个用于40点矩阵LCD显示,一个用于128×64点阵式LCD 显示｡3.2酒精传感器模块的选择与设计3.2.1气敏传感器工作原理气敏电阻是一种半导体敏感器件,它是利用气体的吸附而使半导体本身的电导率发生变化这一机理来进行检测的｡人们发现某些氧化物半导体材料如SnO2､ZnO､Fe2O3､MgO､NiO､BaTiO3等都具有气敏效应｡气敏传感器是一种检测特定气体的传感器｡它主要包括半导体气敏传感器､接触燃烧式气敏传感器和电化学气敏传感器等,其中用的最多的是半导体气敏传感器｡它的应用主要有:一氧化碳气体的检测､瓦斯气体的检测､煤气的检测､氟利昂(R11､R12)的检测､呼气中乙醇的检测､人体口腔口臭的检测等等｡它将气体种类及其与浓度有关的信息转换成电信号,根据这些电信号的强弱就可以获得与待测气体在环境中的存在情况有关的信息,从而可以进行检测､监控､报警;还可以通过接口电路与计算机组成自动检测､控制和报警系统｡半导体气敏传感器对于低浓度气体具有很高的灵敏度,具有嗅觉功能,能自动检测瓦斯浓度｡一旦瓦斯超限,气敏传感器即可自动报警,然后采取先抽后采的原则,即可防止瓦斯爆炸事故的发生｡半导体气敏传感器是利用待测气体在半导体表面的氧化和还原反应导致敏感元件阻值变化来检测气体的种类和浓度的｡当半导体器件被加热到稳定状态,在气体接触半导体表面而被吸附时,被吸附的分子首先在表面自由扩散,失去运动能量,一部分分子被蒸发掉,另一部分残留分子产生热分解而固定在吸附处时,如果半导体的功函数大于吸附分子的离解能,吸附分子将向器件释放电子,而形成正离子吸附｡如H2､CO､碳氢化合物等,被称为还原型气体｡当还原型气体吸附到N型半导体上时,载流子增多,使半导体电阻值下降｡3.2.2气敏传感器简介气敏传感器是酒精检测系统的核心,通常安装在探测头内｡从本质上讲气敏传感器是一种将某种气体的体积分数转化成对应电信号的转换器｡探测头通过气敏传感器对气体样品进行调理,通常包括滤除杂质和干扰气体､干燥或制冷处理､样品抽吸,甚至对样品进行化学处理,以便化学传感器进行更快速的测量｡目前普遍使用的气敏传感器有燃料电池型(电化学型)和半导体型两种｡他们能够制造便携型呼气酒精浓度测试器,适合于现场使用｡与半导体传感器相比,燃料电池酒精传感器具有稳定性好､精度高､抗干扰性好等优点｡由于燃料电池酒精传感器的结构要求很精密,制造难度大,目前世界上只有美国､德国､英国等少数几个国家能够生产｡本测试器采用MQK2酒精浓度传感器,检测人体呼出气体中酒精浓度并且输出电压信号｡MQK2酒精浓度传感器主要由气敏元件和电阻丝组成, MQK2传感器外接+5V电压时,能将电阻丝加热到270℃~300℃｡,电路将MQK2传感器的阻值变化转化成输出电压的变化,从而可以通过A/D转换成数字量供单片机处理｡根据分析,乙醇浓度增加时元件电阻R减小反之异亦反,所以呼出气体中的气态乙醇逐渐扩散后元件电阻R敏感的变化｡在应用方面,目前最广泛的是可燃性气体气敏元件传感器,已普及应用于气体泄漏检测和监控,从工厂企业到居民家庭,应用十分广泛｡一是气体传感器向低功耗､多功能､集成化方向发展国外气体传感器发展很快｡二是增强可靠性,实现元件和应用电路集成化,多功能化,发展MEMS技术,发展现场适用的变送器和智能型传感器｡3.2.3 气体传感器向低功耗､多功能､集成化方向发展国外气体传感器发展很快,一方面是由于人们安全意识增强,对环境安全性和生活舒适性要求提高;另一方面是由于传感器市场增长受到政府安全法规的推动｡因此,国外气体传感器技术得到了较快发展,据有关统计猜测,美国1996年—2002年气体传感器年均增长率为(27~30)%｡目前,气体传感器的发展趋势集中表现为:一是提高灵敏度和工作性能,降低功耗和成本,缩小尺寸,简化电路,与应用整机相结合,这也是气体传感器一直追求的目标｡如日本费加罗公司推出了检测(0.1~10)×10-6硫化氢低功耗气体传感器,美国IST提供了寿命达10年以上的气体传感器,美国FirstAlert公司推出了生物模拟型(光化反应型)低功耗CO气体传感器等｡二是增强可靠性,实现元件和应用电路集成化,多功能化,发展MEMS技术,发展现场适用的变送器和智能型传感器｡如美国GeneralMonitors公司在传感器中嵌入微处理器,使气体传感器具有控制校准和监视故障状况功能,实现了智能化;还有前已涉及的美国IST 公司的具有微处理器的“MegaGas”传感器实现了智能化､多功能化｡3.2.4传感器的选择传感器千差万别,即便对于相同种类的测定量也可采用不同工作原理的传感器,因此,要根据需要选用最适宜的传感器｡(1)测量条件如果误选传感器,就会降低系统的可靠性｡为此,要从系统总体考虑,明确使用的目的以及采用传感器的必要性,绝对不要采用不适宜的传感器与不必要的传感器｡测量条件列举如下,即测量目的,测量量的选定,测量的范围,输入信号的带宽,要求的精度,测量所需要的时间,过输入发生的频繁程度｡(2) 传感器的性能选用传感器时,要考虑传感器的下述性能,即精度,稳定性,响应速度,模拟信号或者数字信号,输出量及其电平,被测对象特性的影响,校准周期,过输人保护｡(3) 传感器的使用条件传感器的使用条件即为设置的场所,环境(湿度､温度､振动等),测量的时间,与显示器之间的信号传输距离,与外设的连接方式,供电电源容量｡根据被检测气体的不同,气敏传感器可分为以下三类:(1)可燃性气体气敏传感器｡目前该类气敏传感器需求量最大,包含各种无机和有机类气体检测,主要用于抽油烟机､泄露报警器和空气清新剂等方面,并已经形成生产规模,在油田､矿区､化工､企业及家庭等生产和生活领域广泛用作气体泄露报普,特别是用于家庭气体泄露报警,需求量不断增加,使该类传感器有着广泛的发展空间｡(2)CO和H2气敏传感器｡CO气敏元件可用于工业生产､环保､汽车､家庭等CO泄露和不完全燃烧检测报警;H2气敏元件除应用于工业等领域外,主要用于家庭管道煤气泄露报警｡由于我国管道煤气中H2含量很高,而氢敏元件较氧化碳元件价格低,灵敏度高,因此,用氢敏元件做城市管道煤气泄露报警更为适宜｡(3)毒性气体传感器｡毒性气体传感器又称为环境有毒有害气体传感器,主要用于检测烟气､尾气､废气等环境污染气体,虽然SnO2气敏传感器对CO,H2S等有毒有害气体敏感,但应用最多的仍是电解式化学传感器｡传感器的分类方式有很多种,以上是根据被检测气体的性质进行的分类,也有根据元件的物理特性进行分类的｡一个新型的气体检测系统应该包括:(1)基于一种或几种传感技术的气体传感器｡(2)组合了气体传感器和采样调理电路的探头｡(3)配有人机接口软件的中心监测和控制系统｡(4)在一些应用中,与其它安全系统和仪器的接口｡本设计中的酒精气体传感器采用河南汉威电子有限公司的MQ-3型,它属于MQ系列气敏元件的一种｡如图3-3所示:图3-3 MQ-3外形特点:检测范围为10ppm~2000ppm ;灵敏度高,输出信号为伏特级;响应速度快,小于10秒;功耗小于0.75W,尺寸:D17*H10｡MQ-3型气敏传感器的敏感部分是由金属氧化物(二氧化锡)的N型半导体微晶烧结层构成｡当其表面吸附有被测气体酒精分子时,表面导电电子比例就会发生变化,从而其表面电阻会随着被测气体浓度的变化而变化｡由于这种变化是可逆的,所以能重复使用｡本系统直接测量的是呼气中的酒精浓度,再转换为血液中的酒精含量浓度,故采用气敏传感器｡考虑到周围空气中的气体成分可能影响传感器测量的准确性,所以传感器只能对酒精气体敏感,对其他气体不敏感,故选用MQ-3型气敏传感器｡其有很高的灵敏度､良好的选择性､长期的使用寿命和可靠的稳定性｡MQ-3型气敏传感器由微型Al2O3,陶瓷管和SnO2敏感层､测量电极和加热器构成的敏感元件固定在塑料或不锈钢的腔体内,加热器为气敏元件的工作提供了必要的工作条件｡传感器的标准回路有两部分组成｡其一为加热回路,其二为信号输出回路,它可以准确反映传感器表面电阻值的变化｡传感器的表面电阻RS的变化,是通过与其串联的负载电阻RL上的有效电压信号VRL输出面获得的｡负载电阻RL可调为0.5-200K｡加热电压Uh为5v｡上述这些参数使得传感器输出电压为0-5V｡MQ-3型气敏传感器的结构和外形､标准回路､传感器阻值变化率与酒精浓度､外界温度的关系图如图3-4所示｡图3-4 MQ3 原理图MQ-3的灵敏度特性曲线如图3-5所示:灵敏度特性曲线图3-5灵敏度特性曲线3.2.5 MQ-3的检测如图 3-6所示,当电源开关S断开时,传感器加热电流为零,实测A,B之间电阻>20M欧｡S接通,则f,f之间电流由开始时155mA降至153mA而稳定｡加热开始几秒钟后A,B之间电阻迅速下降至1M欧以下,然后又逐渐上升至20M欧以上后并保持着｡此时如果将内盛酒精棉花的小瓶瓶口靠近传感器,我们立即可以看到数字万用表显示值马上由原来大于20M欧降至1M欧以下｡移开小瓶过15-40s 后,A,B之间电阻恢复至大于20M欧｡这种反应可以重复试验,但要注意使空气恢复到洁净状态｡图3-6 MQ-3检测图3.3酒精传感器的工作原理3.3.1传感器性能分析QM3气体传感器的敏感材料是金属氧化物,最具代表性的是SnO2｡金属氧化物晶体如SnO2在空气中被加热到一定高的温度时,氧被吸附在的带一个负电荷的晶体表面｡然后,晶体表面的供与电子被转移到吸附的氧上,结果在一个空间电荷层留下正电荷｡这样,表面势能形成一个势垒,从而阻碍电子流动｡在传感器的内部,电流流过SnO2微晶的结合部位(晶粒边界)｡在晶粒边界,吸附的氧形成一个势垒阻止载流子自由移动,传感器的电阻即缘于这种势垒｡还原性气体出现时,带有负电荷的氧的表面浓度降低,导致晶粒边界的势垒降低｡降低了的势垒使传感器的阻值减小了｡传感器阻值和还原性气体浓度之间的关系可由下面的一定范围气体浓度方程表示:Rs=A[C]-α这里:Rs=传感器电阻 A=常数 [C]=气体浓度α=Rs曲线的斜率费加罗气体传感器的气敏素子,使用在清洁空气中电导率低的SnO2｡当存在检知对象气体时,传感器的电导率随空气中气体浓度增加而增大｡使用简单的电路即可将电导率的变化,转换为与该气体浓度相对应的输出信号｡TGS822 传感器对酒精､有机溶剂灵敏度高,在酒精检测器等方面得到广泛使用｡相同特性的 TGS823,采用了陶瓷底座,可以在200℃的高温气氛中使用｡表3-1 QM3性能参数一览表。

酒精测试使用方案背景随着酒驾问题的日益严重，酒精测试已成为交通管理的必要手段。

不同场景下使用酒精测试仪器的要求略有不同，本文将就不同场景下的酒精测试使用方案进行探讨。

持有人使用私人车主及其员工使用在私人车主或其员工使用酒精测试仪器时，应先了解具体仪器的测试原理、操作方法及注意事项。

常见的酒精测试仪器有口气、呼气及液体三种类型，不同类型的测试仪器适用于不同场景下进行测试。

具体操作流程如下：1.制定相关测试规程，保证测试的公正性和准确性；2.测试前，应让测试人员进行适当的准备，如停酒、清口等；3.根据测试仪器的要求，进行测试，并将测试结果记录在测试表格中；4.测试后，可以使用酒类测试盒进行验证。

注意：私人车主使用酒精测试仪器时，应尊重测试人员的隐私，确保测试数据的保密性。

商户使用商户使用酒精测试仪器主要是为了能及时发现酒驾者，保障顾客的安全，支付宝的“互助保险”就是一个典型的例子。

商户使用酒精测试仪器时，应先进行相关培训，包括仪器的使用方法及测试规程等。

具体操作流程如下：1.确认测试人员身份，并向其展示测试仪器；2.让测试人员按照测试规程进行测试；3.根据测试结果进行判断，并向测试人员提供相关服务。

注意：商户使用酒精测试仪器时，应保障测试数据的安全性，并在必要的时候向相关部门汇报测试数据。

警方使用警方使用酒精测试仪器主要是为了打击酒驾行为，保障公众的安全。

不同于私人车主和商户，警方需要对酒精测试仪器有更深入的了解，其操作流程也相对复杂。

具体操作流程如下：1.协调停车并制定检测方案；2.让被检测人员进行必要的准备，如停酒、清口等；3.利用仪器对被检测人员进行测试，并将测试结果记录在相关文件中；4.根据测试结果进行判断，对被检测人员进行相应的处罚。

注意：警方使用酒精测试仪器时应根据规定执行程序，并注意保障测试数据的公正和准确。

总结酒精测试仪器在不同场景下的使用方法略有不同，不同的使用者应先进行相关培训，保证测试数据的公正性和准确性。

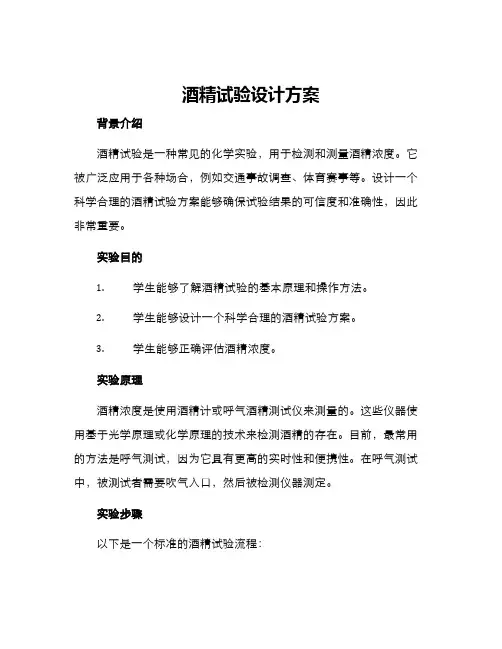

酒精试验设计方案背景介绍酒精试验是一种常见的化学实验，用于检测和测量酒精浓度。

它被广泛应用于各种场合，例如交通事故调查、体育赛事等。

设计一个科学合理的酒精试验方案能够确保试验结果的可信度和准确性，因此非常重要。

实验目的1.学生能够了解酒精试验的基本原理和操作方法。

2.学生能够设计一个科学合理的酒精试验方案。

3.学生能够正确评估酒精浓度。

实验原理酒精浓度是使用酒精计或呼气酒精测试仪来测量的。

这些仪器使用基于光学原理或化学原理的技术来检测酒精的存在。

目前，最常用的方法是呼气测试，因为它具有更高的实时性和便携性。

在呼气测试中，被测试者需要吹气入口，然后被检测仪器测定。

实验步骤以下是一个标准的酒精试验流程：1.提前准备好呼气测试仪，并检查仪器是否合适使用。

如果使用酒精计，则需要先预热仪器。

2.受试者需要在试验前半小时内禁止饮酒。

如果受试者已经在喝酒，则需要在等待一段时间后再进行测试。

3.受试者向仪器的呼气口吹气。

通常建议使用元气袋或其他设备收集呼气样本，并将样本送入测试仪器。

4.测试仪器分析呼气样本，并测定酒精浓度。

如果使用酒精计，则根据仪器读数并结合标准曲线计算浓度。

如果使用呼气测试仪，则直接由仪器给出浓度值。

5.根据测试结果，对受试者的酒精浓度进行评估。

实验安全注意事项1.实验过程中禁止吸烟、喝水和进食。

2.酒精试验会产生一些呼出气体，因此需要确保实验室通风良好。

3.受试者需要在试验前签署知情同意书，并遵守实验过程中的要求。

4.必须使用合法的测试仪器和标准曲线进行测试，否则结果可能存在误差。

参考文献[1] 蔡皎明，陈江涛. 呼气法酒精含量的检测及其研究进展[J]. 现代制药与医药，2019，2（12）：8-10、20。

[2] 张俊杰，曹作宾. 液体色谱法测定酒中乙醇含量及精度[J]. 酿酒科技，2018，135（1）：85-88。

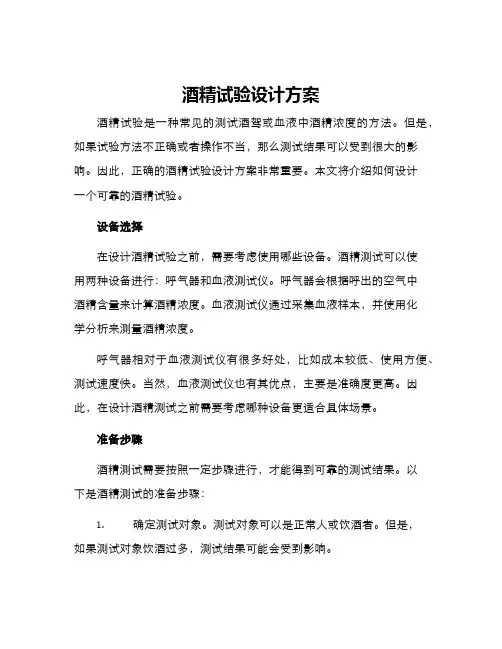

酒精试验设计方案酒精试验是一种常见的测试酒驾或血液中酒精浓度的方法。

但是，如果试验方法不正确或者操作不当，那么测试结果可以受到很大的影响。

因此，正确的酒精试验设计方案非常重要。

本文将介绍如何设计一个可靠的酒精试验。

设备选择在设计酒精试验之前，需要考虑使用哪些设备。

酒精测试可以使用两种设备进行：呼气器和血液测试仪。

呼气器会根据呼出的空气中酒精含量来计算酒精浓度。

血液测试仪通过采集血液样本，并使用化学分析来测量酒精浓度。

呼气器相对于血液测试仪有很多好处，比如成本较低、使用方便、测试速度快。

当然，血液测试仪也有其优点，主要是准确度更高。

因此，在设计酒精测试之前需要考虑哪种设备更适合具体场景。

准备步骤酒精测试需要按照一定步骤进行，才能得到可靠的测试结果。

以下是酒精测试的准备步骤：1.确定测试对象。

测试对象可以是正常人或饮酒者。

但是，如果测试对象饮酒过多，测试结果可能会受到影响。

2.酒精检测设备应当在正常工作范围内。

如果设备未经校准或者没有使用正确的校准气体，测试结果将会不准确。

为了避免这种问题，需要经常检查和校准酒精测试设备。

3.测试对象需要服从测试者的指示。

在测试之前，需要向测试对象说明测试方法和测试过程，并取得其同意。

4.测试对象需要停止饮酒一段时间，以避免测试结果受到影响。

一般来说，测试对象需要在饮酒后等待至少30分钟以上才能进行测试。

5.测试对象需要进行基线测试。

这个测试步骤是为了帮助测试者确定测试对象没有口腔问题或其他影响测试结果的因素。

测试步骤以下是酒精测试的测试步骤：1.确定测试者是专业的测试者。

专业的测试者会清楚如何正确地操作酒精测试仪，并且可以保证测试的可靠性。

2.准备测试的设备，比如呼气器或血液测试仪，确保其工作正常并按照使用说明正确设置。

3.测试者需要为测试对象进行鼓励和协助。

测试过程中，测试者需要给予测试对象支持和帮助，以便让测试对象能够更好地完成测试。

4.在开始测试前，测试者需要清楚地向测试对象说明测试过程，包括要求测试对象深呼吸几次等。

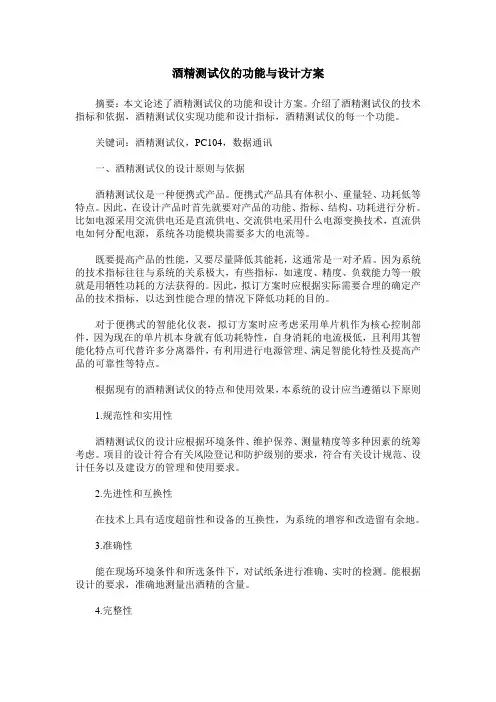

酒精测试仪的功能与设计方案摘要：本文论述了酒精测试仪的功能和设计方案。

介绍了酒精测试仪的技术指标和依据，酒精测试仪实现功能和设计指标，酒精测试仪的每一个功能。

关键词：酒精测试仪，PC104，数据通讯一、酒精测试仪的设计原则与依据酒精测试仪是一种便携式产品。

便携式产品具有体积小、重量轻、功耗低等特点。

因此，在设计产品时首先就要对产品的功能、指标、结构、功耗进行分析。

比如电源采用交流供电还是直流供电、交流供电采用什么电源变换技术，直流供电如何分配电源，系统各功能模块需要多大的电流等。

既要提高产品的性能，又要尽量降低其能耗，这通常是一对矛盾。

因为系统的技术指标往往与系统的关系极大，有些指标，如速度、精度、负载能力等一般就是用牺牲功耗的方法获得的。

因此，拟订方案时应根据实际需要合理的确定产品的技术指标，以达到性能合理的情况下降低功耗的目的。

对于便携式的智能化仪表，拟订方案时应考虑采用单片机作为核心控制部件，因为现在的单片机本身就有低功耗特性，自身消耗的电流极低，且利用其智能化特点可代替许多分离器件，有利用进行电源管理、满足智能化特性及提高产品的可靠性等特点。

根据现有的酒精测试仪的特点和使用效果，本系统的设计应当遵循以下原则1.规范性和实用性酒精测试仪的设计应根据环境条件、维护保养、测量精度等多种因素的统筹考虑。

项目的设计符合有关风险登记和防护级别的要求，符合有关设计规范、设计任务以及建设方的管理和使用要求。

2.先进性和互换性在技术上具有适度超前性和设备的互换性，为系统的增容和改造留有余地。

3.准确性能在现场环境条件和所选条件下，对试纸条进行准确、实时的检测。

能根据设计的要求，准确地测量出酒精的含量。

4.完整性测量的结果不仅能够在液晶屏上显示，而且能够储存和打印。

5.重复性仪器测试同一稳定中值样品的变异系数（CV）：≤2%。

用某一稳定中值样品在同一台仪器上连续测量次（≥10），按照公式1-1计算变异系数CV。

酒精测试使用方案在现代社会中，酒后驾车成为了一个普遍的问题，不仅危害着自己的生命安全，还会危害其他人的生命安全。

因此，在实际生活中，需要采取一些措施来防止酒后驾车的发生。

其中，酒精测试就是一种常用的防范措施。

什么是酒精测试酒精测试是一种测试酒后饮酒者体内酒精含量的方法。

通过呼吸、口腔或血液等途径，采集被测者的样本，然后进行测试，以确定其酒精含量。

酒精测试通常被用于监管酒后驾车、酗酒等行为，以确保社会的安全和公正。

酒精测试的种类酒精测试可以根据测试途径的不同分为以下几种：1. 呼吸测试呼吸测试是最常见的一种酒精测试方法。

被测者在测试时需要吹气进入测试仪器中，测试仪器通过分析吹气中的酒精含量来确定被测者的酒精含量。

呼吸测试主要有两种方法：袋式测试和非袋式测试。

2. 口腔测试口腔测试是一种比较新型的测试方法，被测者需要在口中含有一段时间的测试棒或测试纸，然后将其放入测试仪器中进行测试。

口腔测试方法相对于呼吸测试更为方便和卫生，但是其测试结果存在一定的误差。

3. 血液测试血液测试是精确度最高的酒精测试方法，但是相比于其他两种测试方法，血液测试方式比较痛苦和不方便，一般只在一些特殊情况下使用，比如法律侦查。

酒精测试的使用场所酒精测试可以在不同的场所使用，以下是一些常见场所：1. 公路检查站公路检查站是酒精测试的主要使用场所之一，主要是为了检测酒后驾车行为。

在公路检查站中，警察会进行随机的酒精测试，以确保驾驶员体内的酒精含量不超过法定限制。

2. 娱乐场所娱乐场所是另一个常见的酒精测试使用场所。

在这些场所，管理人员通常会对参与者进行酒精测试，以确保不会有太多的酒精影响他们的判断力和行为。

这也是保证场所安全和维护良好秩序的一种有效方法。

3. 工作场所对于某些需要进行高度集中工作的工作场所，如机组控制室、机车司机等领域，往往需要进行酒精测试，以确保员工没有酒后工作。

如何使用酒精测试仪器以上介绍了酒精测试的种类以及使用场所，那么如何使用酒精测试仪器呢？下面是一些基本操作步骤：1. 按照说明书正确安装测试仪器在使用酒精测试仪器之前，需要按照说明书正确安装测试仪器。
