Eagle-I 天鹰一号中文使用手册 成都华衡仪器有限公司
3Gi
粤制00000889号
天鹰Ⅰ号(Eagle-Ⅰ) 警用燃料电池型呼气酒精含量检测仪
使用手册
（Ver1.2
）
简 介
感谢您选择Eagle-I “天鹰I 号”警用燃料电池型呼出气体酒精含量检测仪。您可以通过阅读本手册，全面地了解Eagle-I “天鹰I 号”酒精检测仪的使用方法，领略其完善的功能和简洁的操作。

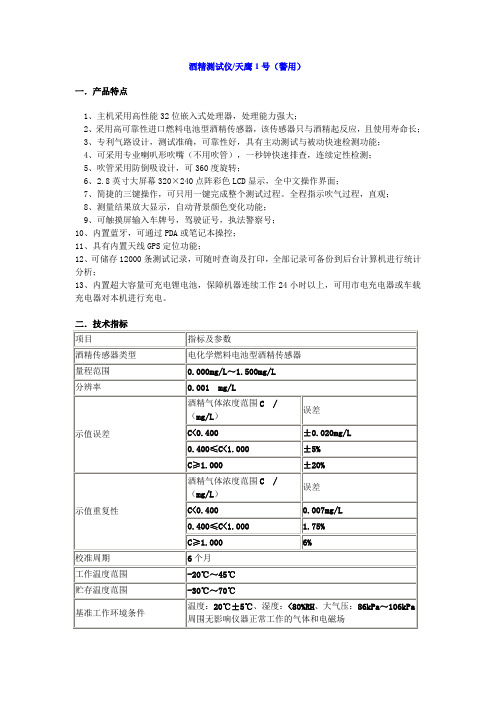

“天鹰Ⅰ号”酒精检测仪是专门针对警用市场，格按照最新国家标准GB/T 21254—2007研发生产的一款酒精检测仪，产品特点如下：
（1） 主机采用高性能32位嵌入式处理器，处理能力强大。
（2） 采用进口的电化学燃料电池型酒精传感器，该传感器只与酒精
起反应，并有寿命长，性能稳定等特点。
（3） 采用了紧凑气路设计、高精度的采样系统、仪表级电路设计及
先进的算法，保证测量快速、准确、稳定。
（4） 主机与热敏打印机为一体，打印字迹清晰、速度快、单据保存
时间长。
（5） 2.8英寸大屏幕320×240点阵彩色LCD 显示,全中文操作界面。
（6） 简捷的三键操作，可只用一键完成整个测试过程。全程指示吹
气过程，直观。可触摸屏输入车牌号、驾驶证号、执法警察警
Eagle-I 天鹰一号中文使用手册 成都华衡仪器有限公司
号等资料信息。
（7） 可存储12000条完整测试记录，任一条记录可随时打印，全部
记录可备份到后台计算机系统。
（8） 采用定制大容量可充电锂电池，保障机器连续工作24小时以
上。仪器内置时钟芯片和时钟后备电池，保障时间准确。
（9） 采用特殊设计防倒吸单向吹管，确保测量过程卫生安全。 （10） 本公司拥有完整的自主知识产权，集研发、生产于一体，有力
保障售后服务。
Eagle-I “天鹰Ⅰ号”警用燃料电池型呼出气体酒精含量检测
仪已经通过“国家道路安全产品质量监督检验中心”以及“广东省计量科学研究院”按GB/T 21254-2007及JJG657-2006的检测，公司获得“中华人民共和国制造计量器具许可证”及ISO9001:2008质量体系认证证书。
注：本公司保留在不作任何预先通知的情况下对本手册中内容作修改的权利。
一、 开箱检查
整套仪器放置在一个小巧坚固的专用铝包装箱内，标准配置包含有以下
部件：
1、Eagle-Ⅰ主机及皮套 1套
2、7.4V,2000mAh 锂电池 1只
3、充电器 1只
4、数据传输线 1条
5、吹管 30根
6、速测集气杯 2只
7、热敏打印纸 4卷
8、说明书、光盘、合格证、清洁布、装箱单等 1套
如客户有特殊要求，请按订货合同内容检查！ 如发现有任何缺少或损坏，请即与您的供应商联系！
二、 安全操作事项
请注意本说明书中的警告标志“
”及警告字句。“警告”表示对
仪器或部件可能造成测量偏差或损坏的情况或行动。
请不要试图自行拆开仪器或部件进行维修，否则会造成仪器损坏或其他安全事故。出现故障后请交给厂家或授权维修部门进行处理。
Eagle-I 天鹰一号中文使用手册 成都华衡仪器有限公司
三、 产品图片及部件说明
1：吹管 7：触摸笔 2：显示屏、触摸屏 8：USB 通讯口 3：左功能键 9：充电输入口 4：OK 键 10：右功能键 5：撕纸条 11：打印指示灯 6：装纸扳手
四、操作说明
（1．）充电
本机采用可充锂离子电池，容量达2000mAh ，内置有高效设计的保护板。在电池电量不足时候需对本仪器充电（充电时仪器无需开机）。
充电时将充电器插入相应的电源插座（市电充电器接入市电座、车载充电器插入汽车点烟器座），把充电器输出端插入仪器右侧充电输入口，此时左按键下绿色指示灯点亮，指示电源输入正常，随后右按键下红色指示灯点亮，此时进入充电状态。一般情况会在2~3小时内右按键下红色指示灯变为绿色，指示充电完成。充电完成后请拔出充电器。
如插入电源输出插头至仪器充电端口后，左侧绿色指示灯不亮，表示充电器无电压输出或输出异常，请检查市电或点烟器座及汽车电瓶电压是否正常。如左侧绿色指示灯点亮而右侧指示灯不亮，表明电池内部温度超出0℃～
45℃的范围，仪器内的充电保护电路起作用，不对电池进行充电；待温度回复到0℃～45℃的范围内，自动恢复充电。
安全注意事项：
请不要将市电充电器插入不符合充电器标贴上要求的输入电压、电流的插座。请不要在使用车载充电时发动车辆。
请不要在低于0℃（32℉）或高于45℃（113℉）的环境下
Eagle-I 天鹰一号中文使用手册 成都华衡仪器有限公司
对仪器进行充电。
（2．）开机及关机
在关机状态下，按住“OK ”键不放，直至仪器发出“哔…”的声响后放开，仪器开机，工作状态指示灯（OK 键下的指示灯）闪烁并显示开机画面和主操作界面：
界面顶部为状态栏，用于显示时钟（年/月/日/星期/小时/分/秒）、电池电量指示等状态信息，界面下部为主操作按钮，分别为“查询”、“测试”、“选项”。使用时可通过触摸笔或手指直接点触显示的相应操作按钮，也可按“左”
键选择查询操作、按“右”键选择设置操作、按“OK ”键选择测试操作。
⊙如在使用过程中发现触摸屏点触位置发生偏移（不准）
，可在在关机状态下同时按住“左”键、“右”键和“OK ”键开机，进入屏幕触摸位置校准。根据仪器的提示分别在屏幕的右上、左上、下中部各点触3次完成屏幕触摸位置校准。
在开机状态下，按住“OK ”键不放，直至仪器发出急促的“哔.哔.哔.哔”声响后放开，仪器断电关机。
仪器具有自动关机功能，在设定的自动关机时间内没有任何操作，仪器发出急促的“哔.哔.哔.哔”声响后会自动关机。（自动关机时间设置见“选项
设置操作”的有关说明）
警告
在进行触摸屏操作时，无需用很大的力气来点触屏幕；不可用金属物品或其它尖锐物点触屏幕，否则会造成屏幕划痕或不可修复的损坏。
