酒精测试仪设计技术总结

酒精浓度检测仪设计酒精浓度检测仪设计随着科技的不断发展，现代人对生活品质的要求越来越高，但同时人们也面临着种种安全隐患。

酒后驾驶是其中的一种，为了减少酒后驾驶对社会的负面影响，酒精浓度检测仪的应用越来越广泛。

本文将介绍酒精浓度检测仪的设计。

一、需求分析在设计酒精浓度检测仪前，我们需要充分了解需求。

酒精浓度检测仪的主要需求有：1. 精度高：酒精浓度检测仪需要能够准确地检测出饮酒者的酒精浓度，避免误判。

2. 稳定性好：由于酒精浓度检测仪需要长时间的使用，因此需要具有较好的稳定性，能够在长期使用中保持准确度和精度。

3. 操作简便：酒精浓度检测仪是为了能够让饮酒者自我检测的产品，所以需要操作简单，方便饮酒者使用。

4. 可靠性高：作为一款安全检测产品，酒精浓度检测仪需要具有高可靠性，能够准确地检测出饮酒者的酒精浓度，避免误判和漏判。

5. 成本低廉：为方便大众使用，酒精浓度检测仪需要具有成本低廉的优点，这样才能得到更为广泛的应用。

二、设计方案基本原理：汽车用酒精检测器是利用酒精传感器感受饮酒者呼出的气体中的酒精含量来判断其是否饮酒过量，从而达到节约油耗、防范酒驾的目的。

方案设计：1. 酒精传感器的选择：酒精传感器是整个酒精浓度检测仪的核心。

在选择传感器的时候，需要考虑其精确度、响应时间、稳定性、抗干扰能力等指标。

2. 电路设计：酒精浓度检测仪的电路设计需要考虑到传感器的输出信号处理、滤波、放大、数字转换等。

同时，根据要求可设计LED指示灯，显示红色表示饮酒超标，绿色表示饮酒未超标。

3. 软件设计：软件需要能够将传感器所采集到的数据转换成酒精浓度，根据酒驾限制法规进行酒精浓度限制，达到报警的目的。

4. 机械设计：考虑到饮酒者在呼出气体时需要将口对准酒精浓度检测仪的传感器，因此机械设计需要能够让传感器对溢气口进行自然吸附。

三、结构设计酒精浓度检测仪采用带显示屏的手持式结构，传感器置于机身顶部，运作过程中，饮酒者将吐气口对准传感器位置进行检测，通过屏幕显示酒精含量。

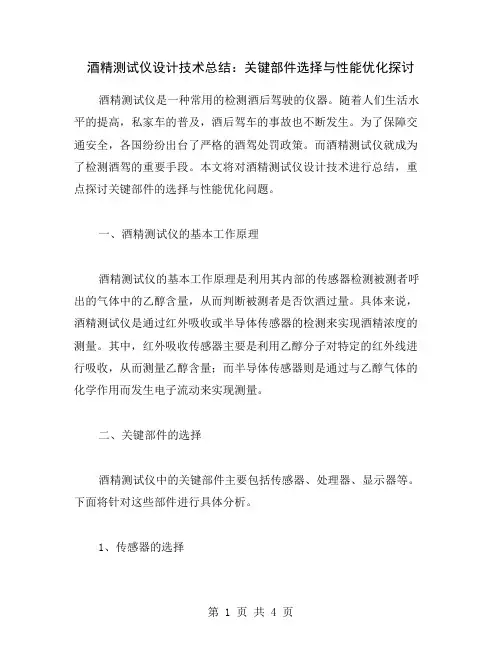

酒精测试仪设计技术总结：关键部件选择与性能优化探讨酒精测试仪是一种常用的检测酒后驾驶的仪器。

随着人们生活水平的提高，私家车的普及，酒后驾车的事故也不断发生。

为了保障交通安全，各国纷纷出台了严格的酒驾处罚政策。

而酒精测试仪就成为了检测酒驾的重要手段。

本文将对酒精测试仪设计技术进行总结，重点探讨关键部件的选择与性能优化问题。

一、酒精测试仪的基本工作原理酒精测试仪的基本工作原理是利用其内部的传感器检测被测者呼出的气体中的乙醇含量，从而判断被测者是否饮酒过量。

具体来说，酒精测试仪是通过红外吸收或半导体传感器的检测来实现酒精浓度的测量。

其中，红外吸收传感器主要是利用乙醇分子对特定的红外线进行吸收，从而测量乙醇含量；而半导体传感器则是通过与乙醇气体的化学作用而发生电子流动来实现测量。

二、关键部件的选择酒精测试仪中的关键部件主要包括传感器、处理器、显示器等。

下面将针对这些部件进行具体分析。

1、传感器的选择在酒精测试仪中，传感器是最为关键的部件之一。

传感器的好坏直接关系到酒精测试仪的精度和准确度。

目前，市面上主要有两种传感器：红外吸收传感器和半导体传感器。

其中，红外吸收传感器的精度和准确度较高，但是价格也相应较高；半导体传感器价格较低，但是度和准确度较差。

因此，在进行传感器的选择时，需要根据实际需求和预算进行权衡。

2、处理器的选择处理器是负责控制酒精测试仪工作的关键部件。

处理器的性能对仪器的响应速度和处理能力有着直接的影响。

目前，市面上的处理器种类繁多，从单片机到嵌入式系统都有涉及。

在进行处理器的选择时，需要根据不同的需求进行权衡。

如果需要快速响应和较高的处理性能，可以考虑使用性能较强的嵌入式系统；如果只是进行简单的酒精测试，可以考虑采用单片机或ARM等低功耗低成本的处理器。

3、显示器的选择显示器是为了便于使用和操作酒精测试仪而设计的部件。

在进行显示器的选择时，需要考虑到其显示效果、可视角度、能耗等因素。

常见的显示器主要有LED和LCD两种。

酒精测试仪设计报告一、设计任务与目的该实验通过气敏传感器对酒精蒸汽的检测产生模电信号，输入LM3914，经过比较，驱动发光二极管发光，以点亮发光二极管的个数来判断酒精浓度。

通过已有元件及电路模块设计电路。

二、设计思路图1 设计结构图三、设计原理3.1传感器的选择MQ-3酒精气敏传感器酒精传感器采用的是MQ3气敏传感器，它对酒精的灵敏度高，可以抵抗汽油、烟雾、水蒸气的干扰，良好的选择性、长期的使用寿命和可靠的稳定性。

是一款适合多种应用的低成本传感器。

3．2电路原理该电路采用干电池供电，并经三端稳压器IC1稳压，输入稳定的5V电电压作为气敏传感器MQ-3和集成电路IC2的共同电源，同时也作为10个共阳极发光二极管的电源。

因此，外部电路就相当简单。

电路原理图如图4所示：图1 酒精探测仪电路原理图敏传感器的输出信号送至IC2的输入端（⑤脚），通过比较放大，驱动发光二极管依次发光。

10个发光二极管按IC2的引脚（⑩，①）次序排成一条，对输入电压作线性10级显示。

输入灵敏度可以通过电位器ＲＰ调节，即对“地”电阻调小时灵敏度下降；反之，灵敏度增加。

IC2的⑥脚与⑦脚互为短接，且串联电阻Ｒ１接地。

改变Ｒ１阻值可以调整发光二极管的显示亮度，当阻值增加时亮度减弱，反之更亮。

IC2的②脚，④脚，⑧脚均接地，③脚，⑨脚接电源+5Ｖ（集成稳压器IC1的输入端）。

分别并联的IC1输入与输出端的电容C1，C2防止杂波干扰，使IC1输出的直流电压保持平稳。

发光二极管集成驱动器LM3914结构图如图所示。

其内部的缓冲放大器最大限度地提高了该集成电路的输入电阻（⑤脚），电压输入信号经过缓冲器（增益为零）同时送到10个电压比较器的相反（－）输入端。

10个电压比较器的同相（+）输入端分别接到10个等值电阻（1k欧）串联回路的10个分压端。

因为与串联回路相接的内部参考电压为1.2Ｖ。

所以相邻分压断之间的电压差为1.2v10=0.12Ｖ。

abstractIn recent years, with the development of our country economy, people's living standards improve, more and more people have their own private cars, and drunk driving cause traffic accident also occur frequently. Now national law on road traffic safety regulations, major traffic accident after drinking or drunk driving motor vehicle, if the case constitutes a crime, shall be investigated for criminal responsibility according to law, and by the traffic administrative department of the public security organ his motor vehicle driving license revoked, and to regain the motor vehicle driving license shall not be for life.In view of the people for drunk driving has gradually, alcohol testing issue has caused wide attention. Drunk driving cause traffic accident is caused by driver's excessive drinking alcohol concentration is too high, in the human body paralysis nerve, cause the brain slow response, the symptom such as uncontrolled body. For this topic research is a kind of gas sensor and MCU is given priority to, monitoring air alcohol concentration, alcohol and which has the function of the LCD display air concentration monitor. The need to design an intelligent instrument to monitor driver's alcohol content in the body. This topic research is a kind of gas sensor and MCU is given priority to, monitoring air alcohol concentration, and has the function of voice alarm and LCD display air alcohol concentration monitor. It can detect and breathe out the alcohol density in air environment, and according to the different environment set different threshold, to sound alarm, more than the threshold and displays a threshold. To prompt the hazards.So as to achieve the following objectives: conducive to social and public traffic safety; Improve people's legal consciousness; Make it convenient and safe, accurate, efficient, easy to improve family alcohol test is blossoming.This work is based on 51 single chip microcomputer control ADC0809 sampling on the alcohol concentration to reflect the human body blood alcohol concentration; As well as to the MQ - 3 electrochemical sensor for temperature alcohol.Key words: ADC0809; MQ - 3; 51 single chip microcomputer第3章 系统硬件3.1系统硬件设计原理图分析D 1D 2k 1k 2k 3LEDRLEDG12345678910111213141516R S L C D E N I N311223344556603.2 实物图图3.2.1图3.2.23.3液晶显示器介绍在日常生活中，我们对液晶显示器并不陌生。

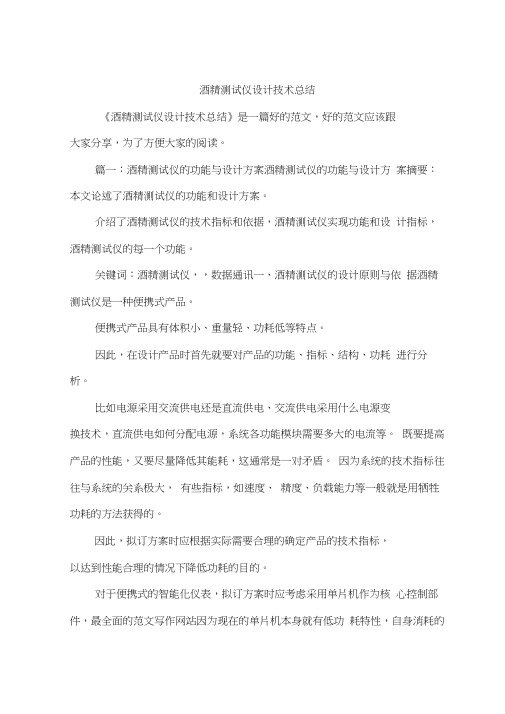

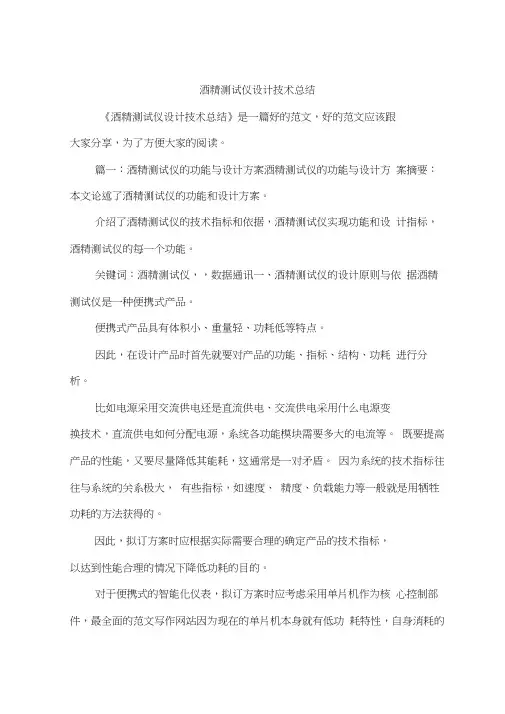

酒精测试仪设计技术总结《酒精测试仪设计技术总结》是一篇好的范文，好的范文应该跟大家分享，为了方便大家的阅读。

篇一：酒精测试仪的功能与设计方案酒精测试仪的功能与设计方案摘要：本文论述了酒精测试仪的功能和设计方案。

介绍了酒精测试仪的技术指标和依据，酒精测试仪实现功能和设计指标，酒精测试仪的每一个功能。

关键词：酒精测试仪，，数据通讯一、酒精测试仪的设计原则与依据酒精测试仪是一种便携式产品。

便携式产品具有体积小、重量轻、功耗低等特点。

因此，在设计产品时首先就要对产品的功能、指标、结构、功耗进行分析。

比如电源采用交流供电还是直流供电、交流供电采用什么电源变换技术，直流供电如何分配电源，系统各功能模块需要多大的电流等。

既要提高产品的性能，又要尽量降低其能耗，这通常是一对矛盾。

因为系统的技术指标往往与系统的关系极大，有些指标，如速度、精度、负载能力等一般就是用牺牲功耗的方法获得的。

因此，拟订方案时应根据实际需要合理的确定产品的技术指标，以达到性能合理的情况下降低功耗的目的。

对于便携式的智能化仪表，拟订方案时应考虑采用单片机作为核心控制部件，最全面的范文写作网站因为现在的单片机本身就有低功耗特性，自身消耗的电流极低，且利用其智能化特点可代替许多分离器件，有利用进行电源管理、满足智能化特性及提高产品的可靠性等特点。

根据现有的酒精测试仪的特点和使用效果，本系统的设计应当遵循以下原则规范性和实用性酒精测试仪的设计应根据环境条件、维护保养、测量精度等多种因素的统筹考虑。

项目的设计符合有关风险登记和防护级别的要求，符合有关设计规范、设计任务以及建设方的管理和使用要求。

先进性和互换性在技术上具有适度超前性和设备的互换性，为系统的增容和改造留有余地。

准确性能在现场环境条件和所选条件下，对试纸条进行准确、实时的检测。

能根据设计的要求，准确地测量出酒精的含量。

完整性篇二：酒精浓度测试仪的设计酒精浓度测试仪的设计［摘要］：本研究设计的酒精浓度测试仪是一款实用性强、安全可靠的气体乙醇浓度检测工具，采用高精度-乙醇气体传感器对空气中的乙醇浓度进行检测，利用宏晶公司高性能低成本单片机对检测信号进行/ 转换和处理，最后通过液晶屏显示输出。

酒精浓度测试仪设计报告目录酒精浓度测试仪设计报告 (1)一、设计意义 (3)二、硬件设计 (3)1、设计框图 (3)2、乙醇信号检测及调理电路 (4)3、单片机电路 (7)4、显示电路 (8)5、供电及程序下载电路 (9)三、Protel硬件开发软件 (10)1．Protel软件组成 (10)2．PCB板设计 (11)四、软件编程 (13)1、软件流程图 (13)2、主程序 (14)五、下载与调试 (20)1、USB转串口驱动安装 (20)2、下载程序 (21)参考文献 (22)程序 (22)一、设计意义自《刑法修正案(八)》和修改后的《道路交通安全法》正式实施，“醉酒驾驶”正式入刑。

不仅交警部门，而且很多车主都期盼能够有便携仪器方便地测量气体酒精浓度，为安全驾驶提供保障，有效减少重大交通事故的发生。

本研究设计的酒精浓度测试仪是一款实用性强、安全可靠的气体乙醇浓度检测工具，采用高精度MQ-3乙醇气体传感器对空气中的乙醇浓度进行检测，利用宏晶公司高性能低成本单片机STC89C52对检测信号进行A/D转换和处理，最后通过液晶屏显示输出。

本研究设计的酒精浓度测试仪还具有醉酒阈值设定功能，可以根据法律法规或用户需要设定修改醉酒阈值，并进行保存。

二、硬件设计1、设计框图本研究设计的酒精浓度测试仪框图如图1所示。

MQ-3乙醇气体传感器输出信号经信号调理电路处理，输出随乙醇浓度变化的电压信号，该电压信号送入单片机系统，经AD转换，与设定的醉酒阈值进行比较，并显示或报警。

图1 酒精浓度测试仪方框图2、乙醇信号检测及调理电路MQ-3乙醇气体传感器可以应用用于机动车驾驶人员及其他严禁酒后作业人员的现场检测，也用于其他场所乙醇蒸汽的检测。

其技术特点为：●对乙醇蒸汽有很高的灵敏度和良好的选择性●快速的响应恢复特性●长期的寿命和可靠的稳定性●简单的驱动回路主要技术指标：MQ-3乙醇气体传感器灵敏度曲线如图2所示，其传感原理为气敏电阻的输出阻值随乙醇气体等浓度变化而变化。

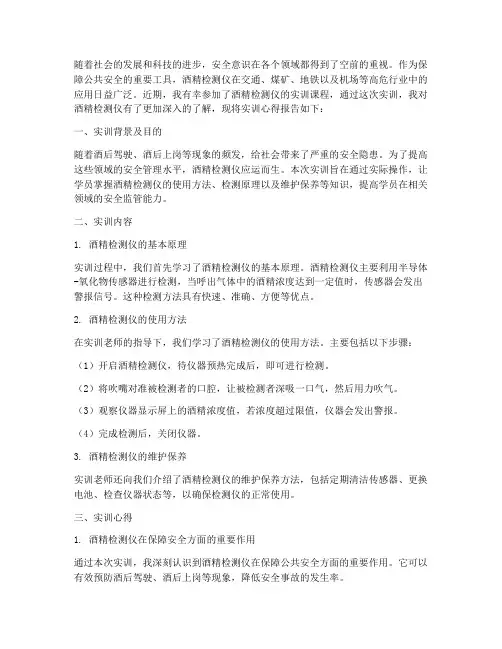

随着社会的发展和科技的进步，安全意识在各个领域都得到了空前的重视。

作为保障公共安全的重要工具，酒精检测仪在交通、煤矿、地铁以及机场等高危行业中的应用日益广泛。

近期，我有幸参加了酒精检测仪的实训课程，通过这次实训，我对酒精检测仪有了更加深入的了解，现将实训心得报告如下：一、实训背景及目的随着酒后驾驶、酒后上岗等现象的频发，给社会带来了严重的安全隐患。

为了提高这些领域的安全管理水平，酒精检测仪应运而生。

本次实训旨在通过实际操作，让学员掌握酒精检测仪的使用方法、检测原理以及维护保养等知识，提高学员在相关领域的安全监管能力。

二、实训内容1. 酒精检测仪的基本原理实训过程中，我们首先学习了酒精检测仪的基本原理。

酒精检测仪主要利用半导体-氧化物传感器进行检测，当呼出气体中的酒精浓度达到一定值时，传感器会发出警报信号。

这种检测方法具有快速、准确、方便等优点。

2. 酒精检测仪的使用方法在实训老师的指导下，我们学习了酒精检测仪的使用方法。

主要包括以下步骤：（1）开启酒精检测仪，待仪器预热完成后，即可进行检测。

（2）将吹嘴对准被检测者的口腔，让被检测者深吸一口气，然后用力吹气。

（3）观察仪器显示屏上的酒精浓度值，若浓度超过限值，仪器会发出警报。

（4）完成检测后，关闭仪器。

3. 酒精检测仪的维护保养实训老师还向我们介绍了酒精检测仪的维护保养方法，包括定期清洁传感器、更换电池、检查仪器状态等，以确保检测仪的正常使用。

三、实训心得1. 酒精检测仪在保障安全方面的重要作用通过本次实训，我深刻认识到酒精检测仪在保障公共安全方面的重要作用。

它可以有效预防酒后驾驶、酒后上岗等现象，降低安全事故的发生率。

2. 酒精检测仪的便捷性和高效性酒精检测仪具有操作简单、检测快速、准确度高、便于携带等特点，这使得它在实际应用中具有很高的便捷性和高效性。

3. 提高安全意识，加强安全管理实训过程中，我深刻体会到安全意识的重要性。

只有加强安全管理，才能确保人民群众的生命财产安全。

本研究设计的酒精浓度测试仪是一款实用性强、安全可靠的气体乙醇浓度检测工具，采用高精度MQ-3乙醇气体传感器对空气中的乙醇浓度进行检测，利用宏晶公司高性能低成本单片机STC12C5A16AD对检测信号进行A/D转换和处理，最后通过液晶屏显示输出。本研究设计的酒精浓度测试仪还具有醉酒阈值设定功能，可以根据法律法规或用户需要设定修改醉酒阈值，并进行保存
二、课研究的主要内容：
论文主要研究了（1）硬件方面，MQ-3气体传感器技术参数的检测和将它接入到酒精浓度检测模块中；将采集到的模拟电压信号通过单片机控制经A/D转换，得到数字电压信号；用于显示浓度的数码管显示模块。（2）软件方面，主要研究了电压到浓度的线性转换和最终浓度值的数码管显示。（3）对设计的传感器进行了标定。设计的传感器对酒精气体反应灵敏，能在有效范围内测量它的浓度值。并且在检测低浓度酒精时误差较小，最大误差为8.2%满足设计要求。
本研究设计的酒精浓度测试仪是一款实用性强安全可靠的气体乙醇浓度检测工具采用高精度mq3乙醇气体传感器对空气中的乙醇浓度进行检测利用宏晶公司高性能低成本单片机stc12c5a16ad对检测信号进行转换和处理最后通过液晶屏显示输出
毕业设计（论文）开题报告
学生
姓名
姜萍
专业
班级
电子信息工程
10电子331
学号
问题：在实际操作过程中，对于程序有些难以理解，因此，不能很好地编译成功。
采用的手段：通过查询书籍资料，研究程序；
询问同学和老师，寻求解决的方法；
上网查找相关资料。
四、毕业设计（论文）进度安排：
第1周
根据设计课题查找并整理相关文献资料，掌握并摘录与本课题目相关的研究概况，技术动态，提出具体方案，并撰写开题报告
1033323102

郑州轻工业学院课程设计任务书题目酒后驾车测试仪的设计专业、班级建筑电气与智能化 09-1 学号 31 姓名战猫主要内容、基本要求、主要参考资料等：主要内容：（1）整体电路设计（画出电路组成框图）；（2）信号检测电路设计；（3）信号放大电路设计，电路参数选取、数据计算；（4）Ａ / Ｄ转换电路设计；（5）显示电路设计。

基本要求：（1）采用酒精传感器MQR2传感器组成酒精测试探头；（2）电路组成：测量探头、信号调整电路、Ａ / Ｄ转换、显示电路；（3）在实验装置上进行模拟实验，测量出酒精浓度与输出电压之间的关系；（4）写出5000字左右的工作原理说明，附系统图一张。

完成期限：指导教师签名：课程负责人签名：年月日摘要摘要本文经过查阅大量的资料，分析了很多酒精检测系统，总的来说，很大部分的的酒精检测器,系统在实现方案上大部分以单片机为基础,并借助相应的外围电路,将检测结果通过LED、LCD 等显示方式告知使用者。

本设计用的MQK2酒精传感器就是一种对气体敏感的化学传感器，它能随着外部气体浓度的不同而改变敏感膜的电阻。

系统选AT89S52单片机为控制核心，对检测到的气体状况进行相应的处理分析、处理和显示，并通过报警进行提示。

该系统分为检测酒精浓度模块、系统控制模块和显示报警模块，并分别对其进行方案分析，最终确定酒后驾车测试仪的系统构架和设计方案。

试验结果显示，该系统对在一定范围内的酒精浓度测试的测量具有较高的精度，实现了酒精检测功能，其主要技术指标达到了系统设计要求。

关键词：酒精传感器，MQK2 ，AT89S52单片机，报警目录摘要 (1)1 概述 (3)2 总体设计方案 (3)2.1 酒精浓度检测仪整体结构设计 (3)2.2 MQK2酒精传感器 (4)2.3 传感器信号采集电路 (5)2.4 A/D转换电路 (6)2.5 单片机系统 (7)2.6 系统的整体软件设计 (10)3 心得体会 (12)参考文献.....................................................错误！未定义书签。

海南师范大学酒精浓度测试仪设报告学院（系）：年级专业：学生姓名：指导教师：原创性声明（按照学校毕业论文要求写）本人郑重声明：所呈交的学位论文，是本人在导师的指导下，独立进行研究工作所取得的成果。

除文中已经注明引用的内容外，本论文不含任何其他个人或集体已经发表或撰写过的作品或成果。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。

本声明的法律结果由本人承担。

论文作者签名：日期：2014 年12 月1 日目录（字号放大，居中）绪论 (3)1总体设计 (4)1.1 酒精浓度测试仪的功能 (4)1.2 电路总体的工作原理 (5)1.3 主程序流程图 (6)2 硬件设计 (7)2.1 单片机 (7)2.2 气敏传感器 (9)2.3 继电器 (10)2.4 LCD1602液晶显示 (10)2.5 DS1302时钟 (11)2.6 24c02存储器 (12)2.7 ADC0804 (13)3 软件设计（把每部分的程序流程图画出，去掉） (14)3.1 时钟处理模块及程序 (14)3.2 LCD1602模块及程序 (16)3.3 A/D转换模块 (19)4 调试 (21)4.1 硬件电路调试 (21)4.2 软件调试 (22)总结 (25)参考文献 (26)8附录：硬件总原理图图与PCB图 (27)（前面加题目、作者、院系等）摘要酒精浓度检测仪可用来对饮酒司机进行酒精浓度检测，有效减少因酒驾引起的重大交通事故发生，也可以用在其他场合检测人体呼出气体中的酒精含量，避免人员伤亡和财产的重大损失。

因此醉酒驾驶越来越受到人们重视，酒精测试课题便引起了广泛的关注。

本次酒精浓度检测设计是一种以气敏传感器MQ-3和单片机（STC89C52）为主，用于监测出空气环境中和呼气中酒精浓度值，通过LCD1602来显示测试的酒精浓度值与时钟，而且能根据不同的环境设定不同的酒精阀值，对超过的阀值进行蜂鸣报警，来提示酒驾的危害，同时还能将记录的20组数据上传到电脑上保存。

《传感器与测控技术》酒精测试仪工作原理实验报告
实验原理及内容：
1.工作原理
在电路工作时加热回路采用5V电压供电，MQ-3型气敏传感器，R1和RP1构成测试回路，当酒精浓度增加时，气敏传感器的内阻阻值将会迅速降低，测试回路的输出电压增加。

输出电压送到芯片LM3914的5脚，即芯片内部各个比较器的反相端，与同相端的电压比较。

酒精浓度越高,5脚的电压越大，经过比较器比较后输出低电平的数量越多，被点亮的发光二极管数量就越多。

本酒精测试仪用不同颜色的发光二极管表示酒精浓度大小，随着酒精浓度增加发光二极管-一次从左到右被点亮，绿色指示灯亮模拟酒精浓度未超标.红色二极管点亮表示浓度超标，并且点亮的数量越多表示超标的值越大。

实验步骤及数据记录：
2.实验步骤及要求
（1）上电之前检查电路是否短路，准确无误后上电测试。

（2）上电之后，预热一分钟，暂时不需要任何操作，这时会发现LED灯从左向右依次点亮,然后从右向左依次熄灭(可能不会全部点亮，也有可能不会完全熄灭，取决于芯片5脚电压值的大小)。

（3）用万用表测量LM3914芯片的5脚电压,并调节RP1,使之稳定在1 V左右,最左侧第一个绿灯发出微弱的光，个人焊接板子不同，可能会有偏差。

（4）这时将准备好沾有酒精的纸巾轻覆盖在MQ-3酒精传感器上,LED灯应从左向右依次点亮,拿下纸巾后,LED灯会缓缓地从右向左熄灭。

3.实物图。

酒精测试仪设计技术总结_测试工作总结酒精测试仪是一种非常重要的测试工具，用于检测人们体内的酒精含量，以避免酒后驾车和其他安全问题。

在设计酒精测试仪时，有很多技术上的挑战，需要考虑如何提高准确性、可靠性和用户友好性。

下面是我对酒精测试仪设计技术的一些总结和思考。

1. 检测原理酒精测试仪的检测原理通常采用化学传感器技术。

这种技术利用酒精与某种化学物质（通常是氧化剂）之间的反应生成电流或者其他信号，通过检测这些信号来计算酒精含量。

在选择化学传感器时，需要考虑它的灵敏度、选择性、响应时间、寿命等因素。

同时，还需要考虑如何控制温度和其他条件以确保测试结果的准确性和可靠性。

2. 校准方法校准是酒精测试仪的一个关键环节。

通过校准可以调整测试仪的灵敏度和准确性，以确保测试结果符合标准。

在校准之前，需要准备一系列的标准溶液，然后进行逐步稀释的操作，以确定每种标准溶液所对应的酒精含量。

然后，将测试仪置于标准溶液中并记录结果，最后根据实际测试结果调整仪器的校准系数。

在使用酒精测试仪时，在每次测试前都需要进行校准，以确保测试结果的准确性。

3. 用户友好性酒精测试仪的用户友好性是设计时需要考虑的重要问题。

测试仪器的操作应该简单易行，使用说明书应该清晰简洁，以便用户快速了解如何使用测试仪器。

同时，测试仪器的使用应该尽可能方便，例如，测试仪器应该比较小巧便携，方便携带；测试结果应该能够直观显示，让用户一目了然。

在设计用户界面时，应该尽可能采用通俗易懂的语言和图标，以方便用户操作。

4. 数据分析酒精测试仪测得的数据需要进行分析和记录。

数据分析可以帮助用户更好地了解自身的酒精含量，以便采取适当的行动和控制饮酒量。

在数据记录时，应该将测试日期、时间、酒精含量等信息记录在一个文件中，以便跟踪分析。

总结在设计酒精测试仪时，需要考虑如何提高准确性、可靠性和用户友好性。

灵敏度、选择性、响应时间、校准方法等因素都需要一一考虑，并在设计时进行优化。

四川工程职业技术学院毕业综合实践项目设计报告基于单片机的酒精浓度检测仪专业：计算计应用技术（IT制造与售后服务）姓名：周姣、龙俊江指导老师：***目录一、前言 (3)二、酒精测试仪总体方案设计 (3)2.1 酒精浓度检测仪设计要求分析 (3)2.2 酒精浓度检测仪设计方案 (3)三、硬件设计 (4)3.1 传感器的选择 (4)3.2 A/D转换电路 (5)3.2.1 ADC0809的结构及转换原理 (6)3.2.2 ADC0809连线图 (7)3.3 89C51单片机系统 (7)3.3.1 单片机片内结构 (7)3.3.2 89C51芯片介绍 (8)3.3.2 晶振电路和复位电路 (9)3.4 LCD1602液晶显示电路 (11)3.5键盘电路 (11)3.6报警电路 (12)3.6.1 灯光提示电路 (12)3.6.2 声音报警电路 (12)四、软件设计 (13)4.1主程序框图 (13)4.2 数据采集子程序程序框图 (14)酒精浓度检测仪的设计一、前言本课题分为两部分：硬件设计部分和软件设计部分。

硬件部分为利用MQ3气敏传感器测量空气中酒精浓度，并转换为电压信号，经A/D转换器转换成数字信号后传给单片机系统，由单片机及其相应外围电路进行信号的处理，显示酒精浓度值以及超阈值声光报警。

程序采用模块化设计思想，各个子程序的功能相对独立，便于调试和修改。

而硬件电路又大体可分为单片机小系统电路、A/D转换电路、声光报警电路、LCD液晶显示电路，按键电路，各部分电路的设计及原理将会在硬件电路设计部分详细介绍。

二、酒精测试仪总体方案设计2.1 酒精浓度检测仪设计要求分析设计的酒精浓度测试仪应具有如下特点：（1）数据采集系统以单片机为控制核心，外围电路带有LCD显示以及键盘响应电路，无需要其他计算机，用户就可以与之进行交互工作，完成数据的采集、存储、计算、分析等过程。

（2）系统具有低功耗、小型化、高性价比等特点。

恢复时间 探测范围 报警浓度 精确度 报警方式
操作使用说明
插上电源后，通过调整电位器调节报警浓度，经过1～ 2分钟的预热后，对这仪器的吹气口吹气，观察现象，当 浓度逐渐增高时，LED灯依次被点亮，当达到报警浓度时 ，红灯依次被点亮，并且蜂鸣器发出报警声。（浓度越高 ，被点亮的LED灯数也越多。）
价格/元 0.1 0.1 0.1 0.1 0.5 0.1 0.1 0.1
6.5
1
总计：27.6元
5
主要技术指标
传感器类型 工作电压 工作电流
使用环境 响应时间
表面电阻控制型气敏传感器 5.0V±0.2V <=180mA 环境温度：-20～+55℃ 温 度：<=95%RH ≤10s(70% Response) ≤30s(70% Response) 10～1000ppm 0.24mg/L ±10%F.S 声光报警
安全指示灯
报警浓度调节 开关
超标指示灯 吹气口
电源线
ቤተ መጻሕፍቲ ባይዱ
产品特色
⑴本产品安装的MQ-3传感器对抽烟、饮料等不反应。 ⑵本产品误差率小，对比试验中充分体现了高浓度测量时 的稳定性和正确性。 ⑶本产品操作简单，体积小巧轻便，方便携带和使用，适 用于不同的工作场合。 ⑷响应、恢复迅速，检测快捷方便。 ⑸预热时间短，基本可达到即插即用的效果。 ⑹价格便宜，易被接受。 ⑺现象明显，一目了然 ⑻报警浓度可调，适合各种场合
酒精浓度检测仪的方案图
电阻
酒精气体 MQ3 分压电路
电压
执行机构 声光指示
本设计主要利用MQ-3酒精传感器检测酒精浓度，通过分压式电 路将电阻转换为成比例的电压，再利用线性显示驱动器LM3914 驱动不同颜色的发光二极管和蜂鸣器提示检测得到的酒精浓度大 小。

酒精浓度测试仪设计报告一、设计意义自《刑法修正案(八)》和修改后的《道路交通安全法》正式实施，“醉酒驾驶”正式入刑。

不仅交警部门，而且很多车主都期盼能够有便携仪器方便地测量气体酒精浓度，为安全驾驶提供保障，有效减少重大交通事故的发生。

本研究设计的酒精浓度测试仪是一款实用性强、安全可靠的气体乙醇浓度检测工具，采用高精度MQ-3乙醇气体传感器对空气中的乙醇浓度进行检测，利用宏晶公司高性能低成本单片机STC89C52对检测信号进行A/D转换和处理，最后通过液晶屏显示输出。

本研究设计的酒精浓度测试仪还具有醉酒阈值设定功能，可以根据法律法规或用户需要设定修改醉酒阈值，并进行保存。

二、硬件设计1、设计框图本研究设计的酒精浓度测试仪框图如图1所示。

MQ-3乙醇气体传感器输出信号经信号调理电路处理，输出随乙醇浓度变化的电压信号，该电压信号送入单片机系统，经AD转换，与设定的醉酒阈值进行比较，并显示或报警。

图1 酒精浓度测试仪方框图2、乙醇信号检测及调理电路MQ-3乙醇气体传感器可以应用用于机动车驾驶人员及其他严禁酒后作业人员的现场检测，也用于其他场所乙醇蒸汽的检测。

其技术特点为：●对乙醇蒸汽有很高的灵敏度和良好的选择性●快速的响应恢复特性●长期的寿命和可靠的稳定性●简单的驱动回路主要技术指标：MQ-3乙醇气体传感器灵敏度曲线如图2所示，其传感原理为气敏电阻的输出阻值随乙醇气体等浓度变化而变化。

MQ-3乙醇气体传感器管脚与测试电路如图3所示。

(a) 管脚图 (b) 测试电路图3 MQ-3乙醇气体传感器管脚及测试电路MQ-3乙醇气体传感器及其调理电路原理如图4所示。

其外形如图5所示。

经过调理，检测信号由电阻值转变成电压值，便于后续电路进行A/D转换和处理。

图4 传感器及调理模块原理图该传感器模块具有如下特点，方便与单片机系统接口组成检测仪器。

●具有信号输出指示。

●双路信号输出（模拟量输出及TTL电平输出）●TTL输出有效信号为低电平。

一、实训背景与目的随着社会经济的发展，私家车数量急剧增加，酒后驾驶导致的交通事故频发，严重威胁了人民的生命财产安全。

为了提高驾驶员的安全意识，减少酒后驾驶事故，我们小组开展了基于单片机的酒精测试仪制作实训。

本次实训旨在通过实际操作，学习酒精测试仪的设计与制作，掌握相关电子技术，提高我们的动手能力和创新能力。

二、实训内容与步骤1. 需求分析在设计酒精测试仪之前，我们进行了充分的市场调研和需求分析。

根据《车辆驾驶人员血液、呼气酒精含量阈值与检验》（GB19522-2004）标准，酒精测试仪需要能够检测驾驶员呼出气体中的酒精浓度，并能够实时显示结果。

同时，为了方便携带和使用，测试仪需要具备体积小、功耗低、操作简便等特点。

2. 方案设计根据需求分析，我们选择了基于单片机的酒精测试仪设计方案。

该方案主要包括以下几个部分：- 传感器模块：采用半导体酒精传感器，用于检测呼出气体中的酒精浓度。

- 单片机控制模块：采用STC89C52单片机作为核心控制单元，负责数据采集、处理和显示。

- 显示模块：采用LCD液晶显示屏，用于显示酒精浓度值。

- 报警模块：当酒精浓度超过设定阈值时，发出报警信号。

- 电源模块：采用可充电锂电池作为电源，确保测试仪的便携性。

3. 电路设计与制作根据设计方案，我们进行了电路设计，并绘制了电路原理图。

电路主要包括以下几个部分：- 传感器电路：将半导体酒精传感器连接到单片机的A/D转换接口，实现酒精浓度的采集。

- 单片机电路：将单片机、LCD显示屏、按键等元件连接到电路板上，实现数据处理和显示。

- 报警电路：当酒精浓度超过设定阈值时，通过继电器控制蜂鸣器发出报警信号。

- 电源电路：将锂电池连接到电路板，为各个模块提供电源。

在电路制作过程中，我们严格按照电路原理图进行焊接，并注意各个元件的参数和连接方式。

4. 程序编写与调试根据设计方案，我们编写了单片机控制程序，实现了酒精浓度的检测、显示和报警功能。

酒精测试仪设计技术总结_测试工作总结酒精测试仪是一种用于检测人体酒精浓度的仪器，主要应用于交通运输、公共安全等领域。

在进行酒精测试仪的设计过程中，需要掌握一定的技术和知识。

下面是个人对酒精测试仪设计技术的总结和对测试工作的总结。

1. 传感器技术：选择合适的传感器对人体呼气中的酒精成分进行检测。

常见的传感器有半导体传感器、红外传感器和电化学传感器等，每种传感器都有其优点和局限性，需要根据具体需求进行选择。

2. 信号处理技术：对传感器采集到的信号进行放大、滤波和去噪等处理，提高信号的稳定性和准确性。

常用的信号处理方法有模拟滤波、数字滤波和傅里叶变换等。

3. 算法设计：根据传感器信号和测试需求，设计合适的算法对酒精浓度进行计算和判断。

常见的算法有线性回归、支持向量机和神经网络等，需要根据实际情况选择合适的算法。

4. 校准技术：由于传感器和算法的不确定性，需要进行校准来提高测试准确度。

校准可以通过标定样品、外部对照和多点校准等方法进行。

5. 数据显示技术：将测试结果以直观、清晰的方式展示给用户。

可以使用液晶显示屏、LED指示灯和声音提示等方式进行。

测试工作总结：在测试酒精测试仪时，需要注意以下几点：1. 酒精样品的准备：选取适量的酒精样品，确保其酒精浓度与测试仪的测量范围相匹配。

2. 仪器的使用：按照仪器说明书正确操作仪器，确保仪器处于正常工作状态。

3. 控制变量：在测试过程中，应尽量控制其他因素的影响，以保证测试结果的准确性。

避免同时吸烟、喝水等可能干扰测试结果的行为。

4. 多次重复测试：由于个体差异和仪器误差，应对同一样本进行多次测试，以提高测试结果的可靠性。

5. 数据分析：对测试结果进行统计分析，评估酒精测试仪的性能和准确度。

如果测试结果与预期偏差较大，需要进行进一步的调试和校准。

6. 仪器维护：及时清洁仪器和更换传感器，保证仪器长期稳定工作。

通过以上技术总结和对测试工作的总结，可以不断优化和改进酒精测试仪的设计和测试过程，提高仪器的可靠性和准确性，确保其在实际应用中的可靠性和准确性。
