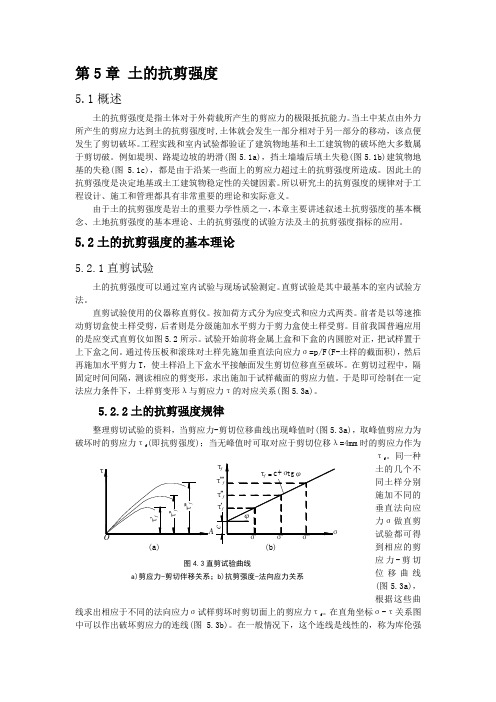

第5章土的抗剪强度5.1概述土的抗剪强度是指土体对于外荷载所产生的剪应力的极限抵抗能力。
当土中某点由外力所产生的剪应力达到土的抗剪强度时,土体就会发生一部分相对于另一部分的移动，该点便发生了剪切破坏。
工程实践和室内试验都验证了建筑物地基和土工建筑物的破坏绝大多数属于剪切破。
例如堤坝、路堤边坡的坍滑(图5.1a)，挡土墙墙后填土失稳(图5.1b)建筑物地基的失稳(图 5.1c)，都是由于沿某一些面上的剪应力超过土的抗剪强度所造成。
因此土的抗剪强度是决定地基或土工建筑物稳定性的关键因素。
所以研究土的抗剪强度的规律对于工程设计、施工和管理都具有非常重要的理论和实际意义。
由于土的抗剪强度是岩土的重要力学性质之一，本章主要讲述叙述土抗剪强度的基本概念、土地抗剪强度的基本理论、土的抗剪强度的试验方法及土的抗剪强度指标的应用。
5.2土的抗剪强度的基本理论5.2.1直剪试验土的抗剪强度可以通过室内试验与现场试验测定。
直剪试验是其中最基本的室内试验方法。
直剪试验使用的仪器称直剪仪。
按加荷方式分为应变式和应力式两类。
前者是以等速推动剪切盒使土样受剪，后者则是分级施加水平剪力于剪力盒使土样受剪。
目前我国普遍应用的是应变式直剪仪如图5.2所示。
试验开始前将金属上盒和下盒的内圆腔对正，把试样置于上下盒之间。
通过传压板和滚珠对土样先施加垂直法向应力σ=p/F(F-土样的截面积)，然后再施加水平剪力T，使土样沿上下盒水平接触面发生剪切位移直至破坏。
在剪切过程中，隔固定时间间隔，测读相应的剪变形，求出施加于试样截面的剪应力值。
于是即可绘制在一定法应力条件下，土样剪变形λ与剪应力τ的对应关系(图5.3a)。
τf。
同一种土的几个不同土样分别施加不同的垂直法向应力σ做直剪试验都可得到相应的剪应力-剪切位移曲线(图5.3a)，根据这些曲线求出相应于不同的法向应力σ试样剪坏时剪切面上的剪应力τf。
在直角坐标σ-τ关系图中可以作出破坏剪应力的连线(图5.3b)。
第5章土的抗剪强度第五章土的抗剪强度名词解释1、抗剪强度：指土体抵抗剪切破坏的极限能力。
2、库仑定律：将土的抗剪强度ιf 表示为剪切面上法向应力σ的函数，即φστtan +=c f ，式中c 、Ф分别为土粘聚力和内摩擦角，该关系式即为库仑定律。
3、莫尔一库仑强度理论：由库仑公式表示莫尔包线的强度理论。
填空:1．根据莫尔一库仑破坏准则，土的抗剪强度指标包括和。
2．莫尔抗剪强度包线的函数表达式是。
3．土的抗剪强度有两种表达方法：一种是以表示的抗剪强度总应力法，另一种是以表示的抗剪强度有效应力法。
4．应力历史相同的一种土，密度变大时，抗剪强度的变化是；有效应力增大时，抗剪强度的变化是。
5．直接剪切仪分为控制式和控制式两种，前者是等速推动试样产生位移，测定相应的剪应力，后者则是对试件分级施加水平剪应力测定相应的位移。
6．排水条件对土的抗剪强度有很大影响，实验中模拟土体在现场受到的排水条件，通过控制加荷和剪坏的速度，将直接剪切试验分为快剪、和。
7．对于孔隙中充满水的完全饱和土，各向等压条件下的孔隙压力系数等于，表明施加的各向等压等于；对于干土，各向等压条件下的孔隙压力系数等于。
8．对于非饱和土，土的饱和度越大，各向等压条件下的孔隙压力系数越。
参考答案1．粘聚力，内摩擦角；2．φστtan +=c f ；3．总应力，有效应力； 4．增大，增大；5．应变，应力；6．固结快剪，慢剪；7．1，孔隙水压力，o ；8.大选择题1、建立土的极限平衡条件依据的是（ 1 ）。
(1)极限应力圆与抗剪强度包线相切的几何关系；(2)极限应力圆与抗剪强度包线相割的几何关系；(3)整个莫尔圆位于抗剪强度包线的下方的几何关系(4)静力平衡条件2、根据有效应力原理，只要（ 2 ）发生变化，土体强度就发生变化(1)总应力；(2)有效应力；(3)附加应力；(4)自重应力。
3．无侧限抗压强度试验可用来测定土的（ 4 ）。
(1)有效应力抗剪强度指标； (2)固结度； (3)压缩系数； (4)灵敏度。
第五章土的抗剪强度第一节概述土是固相、液相和气相组成的散体材料。
一般而言，在外部荷载作用下，土体中的应力将发生变化。
当土体中的剪应力超过土体本身的抗剪强度时，土体将产生沿着其中某一滑裂面的滑动,而使土体丧失整体稳定性。
所以，土体的破坏通常都是剪切破坏。
在工程建设实践中，道路的边坡、路基、土石坝、建筑物的地基等丧失稳定性的例子是很多的(图5-1)。
为了保证土木工程建设中建(构)筑物的安全和稳定，就必须详细研究土的抗剪强度和土的极限平衡等问题。
图5-1 土坝、基槽和建筑物地基失稳示意图(a)土坝(b)基槽(c)建筑物地基土的抗剪强度是指土体抵抗剪切破坏的能力，其数值等于土体产生剪切破坏时滑动面上的剪应力。
抗剪强度是土的主要力学性质之一，也是土力学的重要组成部分。
土体是否达到剪切破坏状态，除了取决于其本身的性质之外，还与它所受到的应力组合密切相关。
不同的应力组合会使土体产生不同的力学性质。
土体破坏时的应力组合关系称为土体破坏准则。
土体的破坏准则是一个十分复杂的问题。
到目前为止，还没有一个被人们普遍认为能完全适用于土体的理想的破坏准则。
本章主要介绍目前被认为比较能拟合试验结果，因而为生产实践所广泛采用的土体破坏准则，即摩尔—库伦破坏准则。
土的抗剪强度，首先取决于其自身的性质，即土的物质组成、土的结构和土所处于的状态等。
土的性质又与它所形成的环境和应力历史等因素有关。
其次，土的性质还取决于土当前所受的应力状态。
因此，只有深入进行对土的微观结构的详细研究，才能认识到土的抗剪强度的实质。
目前，人们已能通过采用电子显微镜、X射线的透视和衍射、差热分析等等新技术和新方法来研究土的物质成分、颗粒形状、排列、接触和连结方式等，以便阐明土的抗剪强度的实质。
这是近代土力学研究的新领域之一。
有关这方面的研究，可参132133 见相关的资料和文献。
土的抗剪强度主要由粘聚力c 和内摩擦角ϕ来表示，土的粘聚力c 和内摩擦角ϕ称为土的抗剪强度指标。
