以下是WG系列负荷开关的简要操作说明：该负荷开关适用于交流50Hz、额定电压至660V、直流电压至440V、约定发热电流至3200A的工企业配电设备中，用作不频繁接通与分断电路及电气隔离。
开关的操作可以分为以下几个步骤：检查开关是否处于关闭状态，确认机械联锁是否可靠。
操作负荷开关的手柄，使其与电源或负载线路相接通，观察开关的工作状态是否正常。
当需要断开负荷开关时，操作手柄使其与电源或负载线路断开，同时观察开关的工作状态是否正常。
使用负荷开关时，应注意以下事项：操作时应根据实际情况选择合适的开关类型和规格，避免超载或频繁操作。
在使用过程中，应定期检查开关的机械部件是否松动或磨损，及时进行维护和保养。
在进行开关操作时，应遵循相关安全规程，确保人员和设备的安全。

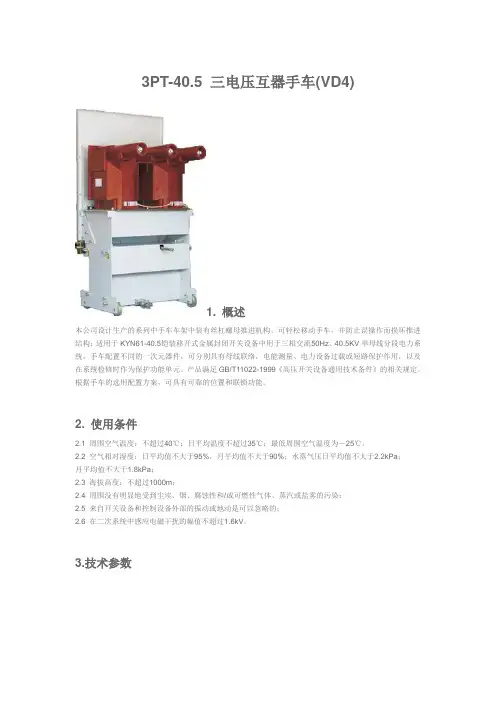

3PT-40.5 三电压互器手车(VD4)1. 概述本公司设计生产的系列中手车车架中装有丝杠螺母推进机构，可轻松移动手车，并防止误操作而损坏推进结构；适用于KYN61-40.5铠装移开式金属封闭开关设备中用于三相交流50Hz、40.5KV单母线分段电力系统，手车配置不同的一次元器件，可分别具有母线联络，电能测量、电力设备过载或短路保护作用，以及在系统检修时作为保护功能单元。
产品满足GB/T11022-1999《高压开关设备通用技术备件》的相关规定。
根据手车的选用配置方案，可具有可靠的位置和联锁功能。
2. 使用条件2.1 周围空气温度：不超过40℃；日平均温度不超过35℃；最低周围空气温度为－25℃。
2.2 空气相对湿度：日平均值不大于95%，月平均值不大于90%；水蒸气压日平均值不大于2.2kPa；月平均值不大于1.8kPa；2.3 海拔高度：不超过1000m；2.4 周围没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染；2.5 来自开关设备和控制设备外部的振动或地动是可以忽略的；2.6 在二次系统中感应电磁干扰的幅值不超过1.6kV。
3.技术参数4. 主要技术参数4.1 系列手车功能单元根据各自的功能作用，可分为隔离手车(以下简称GL车)、电压互感器手车(以下简称PT车)、电流互感器手车(以下简称CT车)计量手车(以下简称JL车)、熔断器手车(以下简称RD车)、避雷器手车(以下简称BL车)，接地手车(以下简称JD车)，配用专用推进机构，能实现工作、试验位置的互换。
且同类手车，有极高的互换性。
4.1.1 Gl车总体结构为前后布置形式，采用复合绝缘结构，具有优良绝缘性能。
次导电部分安装于环氧树脂采用APG(压力凝胶)工艺浇注而成的绝缘筒内，以绝缘筒为绝缘骨架，对地的绝缘由绝缘筒的内外面承受，相间则由筒壁与空气复合绝缘承受。
二次部分设置于机构箱体和专用推进机构内，结构简单紧凑。
具有主母线之间联络和系统维修时提供隔离断口作用。

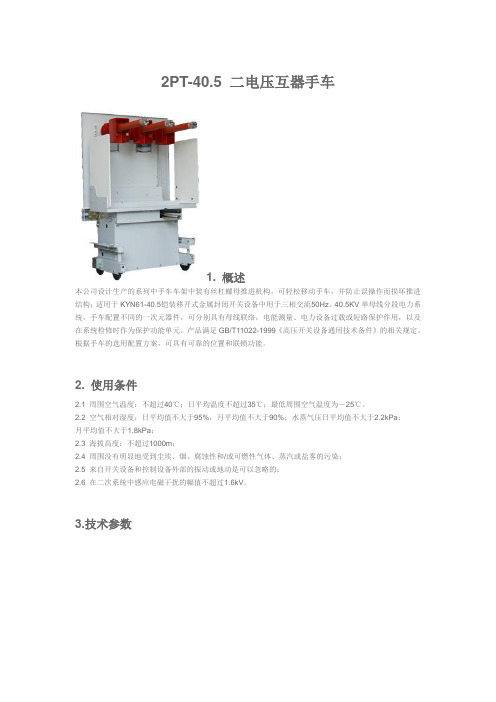

2PT-40.5 二电压互器手车1. 概述本公司设计生产的系列中手车车架中装有丝杠螺母推进机构，可轻松移动手车，并防止误操作而损坏推进结构；适用于KYN61-40.5铠装移开式金属封闭开关设备中用于三相交流50Hz、40.5KV单母线分段电力系统，手车配置不同的一次元器件，可分别具有母线联络，电能测量、电力设备过载或短路保护作用，以及在系统检修时作为保护功能单元。
产品满足GB/T11022-1999《高压开关设备通用技术备件》的相关规定。
根据手车的选用配置方案，可具有可靠的位置和联锁功能。
2. 使用条件2.1 周围空气温度：不超过40℃；日平均温度不超过35℃；最低周围空气温度为－25℃。
2.2 空气相对湿度：日平均值不大于95%，月平均值不大于90%；水蒸气压日平均值不大于2.2kPa；月平均值不大于1.8kPa；2.3 海拔高度：不超过1000m；2.4 周围没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染；2.5 来自开关设备和控制设备外部的振动或地动是可以忽略的；2.6 在二次系统中感应电磁干扰的幅值不超过1.6kV。
3.技术参数4. 主要技术参数4.1 系列手车功能单元根据各自的功能作用，可分为隔离手车(以下简称GL车)、电压互感器手车(以下简称PT车)、电流互感器手车(以下简称CT车)计量手车(以下简称JL车)、熔断器手车(以下简称RD车)、避雷器手车(以下简称BL车)，接地手车(以下简称JD车)，配用专用推进机构，能实现工作、试验位置的互换。
且同类手车，有极高的互换性。
4.1.1 Gl车总体结构为前后布置形式，采用复合绝缘结构，具有优良绝缘性能。
次导电部分安装于环氧树脂采用APG(压力凝胶)工艺浇注而成的绝缘筒内，以绝缘筒为绝缘骨架，对地的绝缘由绝缘筒的内外面承受，相间则由筒壁与空气复合绝缘承受。
二次部分设置于机构箱体和专用推进机构内，结构简单紧凑。
具有主母线之间联络和系统维修时提供隔离断口作用。
一、概述电气设备的保护和控制用。
其中负荷开关—熔断器组合电器与变压器保护特性相匹配，对环网供电单元尤其适用。
环境湿度：日平均相对湿度：≤95% 月平均相对湿度：≤90%日平均蒸气压：≤2.2×10-3Mpa 月平均蒸气压：≤1.8×10-3MPab)海拔高度：不超过1000m；c)地震烈度不超过8度；d)使用场所无滴水、无结霜、无结露、无易燃和爆炸危险、无化学腐蚀性气体以及无剧烈震动。
若有特殊要求，请用户和我公司联系！四、本产品符合GB3804-1990、GB3906-1991、GB16926-1997、GB/T11022-1999、IEC420-1990等标准，并已通过了全部型式试验。
七、FL(R)N36-12 D型SF6负荷开关1 2 34 5 6 7注：1、上接线端头。
2、上壳体。
3、操作机构。
4、下接线端头。
5、电显输出端。
6、下壳体。
7、固定螺栓。
八、操作机构（一）、二工位手动操作机构1 2 3 4 5注：1、SF6开关合、分指示。
2、门连锁操作孔。
3、门连锁机构。
4、操作手柄。
5、合、分闸操作孔。
（二）、三工位手动操作机构1 2 3 4 56注：1、合、分指示。
2、门连锁操作孔。
3、门连锁机构。
4、操作手柄。
5、SF6开关合闸操作孔。
6、分闸按钮。
（三）、二工位电动操作机构（四）、三工位电动操作机构1 2 3 4 5 1 2 3 4 56 7 6 7 8注：1、辅助接点。
2、合、分闸指示。
注：1、辅助接点。
2、SF6开关合、分闸指示。
3、连锁机构。
4、接地开关操作孔。
3、连锁机构。
4、接地开关操作孔。
5、操作手柄。
6、储能电机。
5、操作手柄。
6、储能电机。
7、手动合、分闸操作孔。
7、手动合闸操作孔。
8、分闸按钮。
九、操作程序FL(R)N36-12□型负荷开关出厂前，经过严格的出厂检验，符合产品的技术要求。
在安装、调试前，必须仔细的阅读安装使用说明书，并做好以下准备工作。
FZW28-12型户外真空负荷开关说明书红光电气集团有限公司目录一、概述 (01)二、技术参数 (01)三、附件 (01)四、可选项 (01)五、结构 (01)六、操作功能 (03)七、装卸、运输和接线及注意事项 (03)八、维护与检查 (06)配电自动化开关设备柱上安装操作说明一、概述 (10)二、工作计划 (10)三、安装在柱上之前的操作和检查 (11)四、柱上安装工作 (13)一、概述FZW28-12型户外真空负荷开关适用于柱上安装的场合，具有手动和自动操作功能。
本开关采用真空灭弧和SF6气体作对地及相间绝缘介质。
本产品符合GB3804 《高压交流负荷开关》及GB11022《高压开关设备和控制设备标准的共用技术要求》。
本说明书描述柱上真空负荷开关的结构、功能和组装方法。
警告：严禁打开封盖！除柱上安装螺栓和螺母外，请勿松卸、紧固所有螺栓和螺母！二、技术参数技术参数如表1所示。
三、附件开关有诸如螺栓、螺母和挂板等附件，它们均附着在开关的起吊架上。
四、可选项开关有下列部件可供选择使用。
带有联接外部设备（供电设备、信号检测设备）等的控制电缆插座。
五、结构开关的外形图如图1所示。
开关由外壳、起吊架和主电路联接部分构成。
外壳由箱盖1、箱体2和机构罩3组成，并有可靠的密封结构。
开关密封处有一个由防雨垫圈和“○”形密封圈组成的膜封结构，以便长期使用时保证没有水份，包括雨水进入开关内部。
起吊架有四个固定在外部壳体上的活接螺栓，所以保证开关能够固定在横担上。
主电路的联接采用高度可靠的模铸锥型套管，或采用环氧树脂外敷硅橡胶套管。
内部结构如图2所示。
内部结构可分为主电路和操动机构两部分。
主电路由开断三相电流的真空灭弧室和与之串联的隔离断口组成，从而具有更高的隔离可信度。
为了提高绝缘性能，相间及相对地（壳体）之间装有绝缘隔板（云母）。
开关充有作为绝缘介质的SF 气体。
操作机构部分的详细情况在第6节给予完整的解释。
为了实现过流闭锁，每一相都装设了穿心式电流互感器。
KBG-□/10(6)FY矿用隔爆型移动变电站用高压负荷开关使用说明书安装、使用前请仔细阅读本说明书1. 概述：1.1产品技术特点：KBG—□/10（6）FY矿用隔爆型移动变电站用高压负荷开关主要器件采用新型空气式高压负荷开关，具有开断转移电流大，结构简单，安全可靠，适于频繁操作，电寿命长等特点。
由于采用新型灭弧方式，保证了触刀不易损坏，提高了接通与分断能力，动热稳定性能好，绝缘水平高，操作简便，动作可靠。
本开关设有急停上级电源接点、低压侧馈电闭锁接点，开门闭锁开关等保护功能，提高了该产品使用的安全性。
1.2主要用途及使用范围本高压负荷开关是煤矿井下大容量移动变电站高压侧配套产品，作为开断和闭合移动变电站变压器的负荷电流和空载电流使用。
1.3使用环境及工作条件：（1）海拔高度不超过1000m；（2）环境温度+40℃~-20℃；（3）周围空气相对湿度不大于95%（+25℃时）；（4）具有甲烷混合气体、煤尘爆炸危险的煤矿井下；（5）无强烈冲击、震动的地方；（6）无明显破坏绝缘的气体或蒸汽的环境中；（7）与水平面的安装倾斜度不超过15℃；（8）能防止滴水的地方。
1.4型号说明—移变负荷额定电压：kV额定电流: A高压隔爆型开关1.5执行标准： GB8286-2005、GB3836-2010、1.6防爆标志： ExdI1.7防爆型式：矿用隔爆型1.8基本参数：工作制为8小时2. 结构特征与工作原理1）结构：本开关的外形结构见附图1，它由隔爆箱体、门盖、负荷开关等组成。
壳体后法兰用螺栓与干式变压器进线盒法兰连接成一体。
箱门上设有观察窗，用以确认箱内负荷开关动作情况，箱体与箱门之间设有行程开关，确保在开门状态下，上级电源不能合闸。
隔爆箱体上部设有高压电缆接线箱，右侧设有操作手柄及闭锁按钮。
2.1 工作原理：工作原理见附图23 技术特性3.1 耐压要求：对负荷开关高压带电部分相间和对地进行工频耐压试验，6kV时工频耐压23kV历时1min（10kV时，耐压30kV）无击穿和闪络现象为合格；3.2额定短时耐受电流和额定短路持续时间见表1；表13.3主回路电阻为≤800uΏ；4. 尺寸、重量4.1外型尺寸（单位mm）：长×宽×高 610×1000×1000接口法兰尺寸 600×600（10kV）、490×490(6kV)4.2重量： 340kg5. 安装、调整5.1安装方法及注意事项（1）拆开包装箱，首先对产品进行外观检查，再将产品箱盖打开，进行内部检查，如无异常现象，方可进行安装。
