先导式安全阀说明书

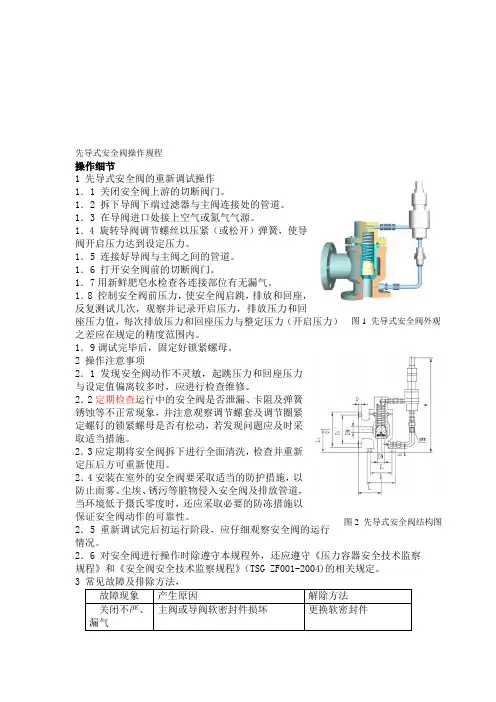

先导式安全阀操作规程操作细节1 先导式安全阀的重新调试操作1．1 关闭安全阀上游的切断阀门。

1．2 拆下导阀下端过滤器与主阀连接处的管道。

1．3 在导阀进口处接上空气或氮气气源。

1．4 旋转导阀调节螺丝以压紧（或松开）弹簧，使导阀开启压力达到设定压力。

1．5 连接好导阀与主阀之间的管道。

1．6 打开安全阀前的切断阀门。

1．7用新鲜肥皂水检查各连接部位有无漏气。

1．8 控制安全阀前压力，使安全阀启跳，排放和回座，反复测试几次，观察并记录开启压力，排放压力和回座压力值，每次排放压力和回座压力与整定压力（开启压力）之差应在规定的精度范围内。

1．9调试完毕后，固定好锁紧螺母。

2 操作注意事项2．1 发现安全阀动作不灵敏，起跳压力和回座压力与设定值偏离较多时，应进行检查维修。

2．2定期检查运行中的安全阀是否泄漏、卡阻及弹簧锈蚀等不正常现象，并注意观察调节螺套及调节圈紧定螺钉的锁紧螺母是否有松动，若发现问题应及时采取适当措施。

2．3应定期将安全阀拆下进行全面清洗，检查并重新定压后方可重新使用。

2．4安装在室外的安全阀要采取适当的防护措施，以防止雨雾、尘埃、锈污等脏物侵入安全阀及排放管道，当环境低于摄氏零度时，还应采取必要的防冻措施以保证安全阀动作的可靠性。

2．5 重新调试完后初运行阶段，应仔细观察安全阀的运行情况。

2．6 对安全阀进行操作时除遵守本规程外，还应遵守《压力容器安全技术监察规程》和《安全阀安全技术监察规程》（TSG ZF001-2004)的相关规定。

图1 先导式安全阀外观 图2 先导式安全阀结构图。

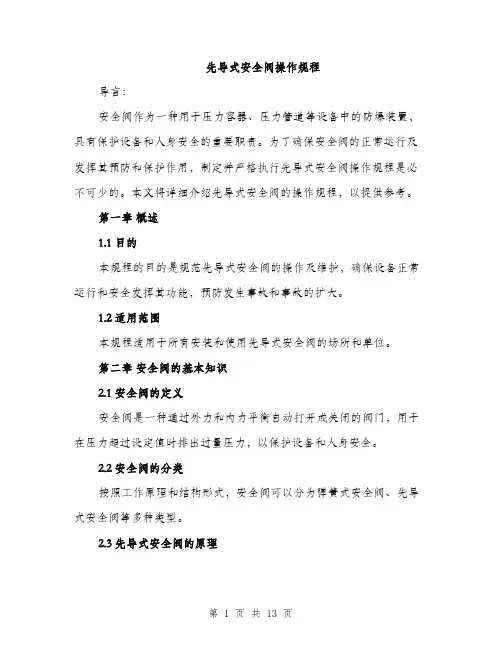

先导式安全阀操作规程导言：安全阀作为一种用于压力容器、压力管道等设备中的防爆装置，具有保护设备和人身安全的重要职责。

为了确保安全阀的正常运行及发挥其预防和保护作用，制定并严格执行先导式安全阀操作规程是必不可少的。

本文将详细介绍先导式安全阀的操作规程，以提供参考。

第一章概述1.1 目的本规程的目的是规范先导式安全阀的操作及维护，确保设备正常运行和安全发挥其功能，预防发生事故和事故的扩大。

1.2 适用范围本规程适用于所有安装和使用先导式安全阀的场所和单位。

第二章安全阀的基本知识2.1 安全阀的定义安全阀是一种通过外力和内力平衡自动打开或关闭的阀门，用于在压力超过设定值时排出过量压力，以保护设备和人身安全。

2.2 安全阀的分类按照工作原理和结构形式，安全阀可以分为弹簧式安全阀、先导式安全阀等多种类型。

2.3 先导式安全阀的原理先导式安全阀是一种通过辅助导阀进行控制的安全阀，其主要原理是通过导阀上游的压力与下游的压力差来控制导阀的位置，从而控制主阀开启和关闭。

第三章先导式安全阀操作规程3.1 安全阀的检查与维护3.1.1 每班开工前应对安全阀进行检查，确认其完好无损，无渗漏、磨损、腐蚀等现象。

3.1.2 定期检查安全阀周围的管道、法兰连接是否松动、渗漏等情况，如有异常应及时处理。

3.2 安全阀的操作3.2.1 操作人员应熟悉安全阀的工作原理和操作流程，并经过专门的培训合格后方可操作。

3.2.2 在操作安全阀之前，应先确保被保护介质的压力处于正常范围内，否则应停止操作并排除故障。

3.2.3 操作人员应按照正确的操作顺序，操作主阀和导阀，调整导阀开启和关闭的位置，以达到设定的压力值。

3.3 安全阀的调试3.3.1 安全阀的调试应由经过培训合格的专业人员进行。

3.3.2 在进行安全阀的调试之前，应检查相关设备的连通性及是否处于正常工作状态。

3.4 安全阀的报警和处理3.4.1 安全阀在正常工作过程中发出异常声音或异常振动时，应立即报警，并停止设备运行。

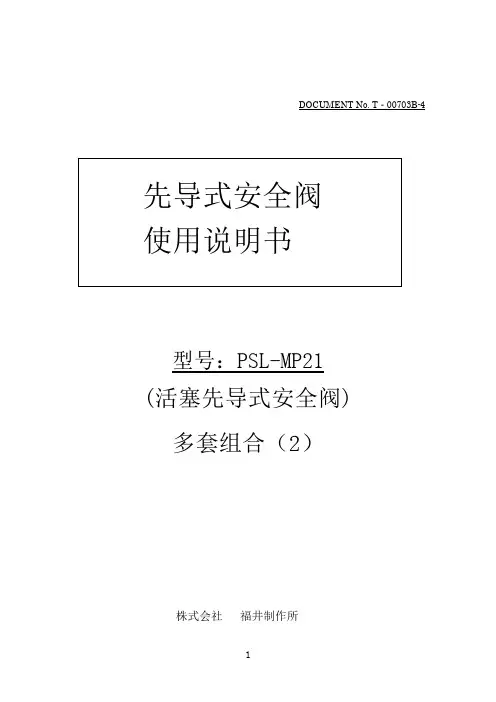

DOCUMENT No. T‐00703B-4型号：PSL-MP21(活塞先导式安全阀)多套组合（2）株式会社福井制作所安全阀是为了确保装置的安全而设置的。

在使用之前请必须仔细阅读以下注意事项本公司是安全阀的生产厂家，为众多的客户提供品种繁多的安全阀。

为了本公司的安全阀产品在安全且可信赖的状态下使用，所以在本使用说明书的开头就刊载了必要警告以及注意事项。

请在熟读本警告和注意事项之后再实施操作•修理•保养，这样会将因事故或错误操作所造成的操作结果不安定情况控制在最低限度。

但是，将所有的客户•用户，以及实施保养•修理的公司有可能出现的所有的危险风险，都能事先设想到，并事前提供预防措施和忠告，作为本公司来说是不可能的。

所以有必要充分地认识到，在使用本说明书中没有记载的其他方法或工具实施保养和修理时，也许会对实施者或是安全阀本身的安全性造成损害。

安全阀在试验•安装•拆除时，因为要使用高压，高温流体，所以要十分注意安全对应措施。

例如：保护耳朵眼睛的防护用具以及手套等的安全装备是必不可少的。

本公司的产品根据作业的实施环境以及状况的不同，所引起的危险性是极其多样的，而本公司又不能对伤害或是损伤事故进行完全地预测预知，所以在这里所提示的警告•注意事项只不过是对安全有一定帮助的安全程序而已，请给与理解。

为了保证安全的预防措施1．在安全阀的实验中，不要站在工作中的安全阀出口前。

2．在安全阀的实验中，用耳栓可以防护工作中的噪音。

3．调试中或是阀座泄漏试验中，绝对禁止没有任何准备的窥看出口等行为。

4．安全阀绝对禁止水平安装。

5．排泄管道必须引向安全场所。

6．安全阀放在周围可以360°调整位置的地方。

另外，为了方便试验或维护保养时分解，在上方尽可能设置空间。

7．从装置上拆除安全阀时，在确认内压有没有完全消失的同时，要留心是否站在安全的位置上，残留液体也许会飞溅到身体上，所以要着用适合的防护服。

8．实验中，在调整密封圈的时候，必须安装上堵头栓。

长仪KAF46Y AF46Y型系列先导式安全阀使用说明书国家专利号（00223139·5）乐山长仪阀门制造有限公司地址：四川省乐山市市中区棉竹开发区乐夹路16号电话：（0833）26310002631315 2631320 传真：（0833）2631316 邮编：614000电子邮箱：cywyy@网址：前言四川乐山长仪阀门制造有限公司系生产高中压仪表阀门、安全阀、气体调节器的专业生产厂家。

近年来和科研设计部门紧密合作，研制开发了“节流截止放空阀”、“双作用式节流截止阀”、“高密封截止阀”、“阀套式排污阀”、“平衡式直接载荷安全阀”等专利产品，满足了用户高参数技术条件的应用。

为了把产品的先进性和经济性更好地结合起来，产生更好的社会效益，为广大用户服务，我公司又推出“先导式安全阀”KAF46Y、AF46Y型系列。

KAF46Y、AF46Y型系列“先导式安全阀”由导阀操作，在非常接近给定压力的气体介质工况条件下，能够进行不漏操作，始终在相同的给定压力下排放泄压。

由于导阀、主阀密封副都采用硬软双质密封，故启跳重复性好，工作稳定可靠，能实现气泡级密封，加之导阀用迷宫阻尼活塞结构，通过改变阻尼系数，在较小弹簧力作用下，即能实现高精度排放（超过压力ΔPo≤3%），启闭压差可调（启闭压差ΔPb可视用户要求及工作压力范围，在ΔPb≤8%～12%范围均能满足），泄放能力大，使用寿命长。

精度高，稳定性好，使用寿命长是AF46Y型“先导式安全阀”对用户的承诺，结构简单，维修方便，社会效益明显是对用户的服务。

我公司是获得ISO9002国际质量体系认证单位，产品质量实行“三包”，欢迎各新老用户选用乐山长仪阀门制造有限公司产品。

1.概述KAF46Y、AF46Y型先导式安全阀是我公司广泛收集、分析国内外有关资料的基础上，对原专利（96232917·7）进行不断改进和完善而开发研制的新产品（专利号00223139.5）。

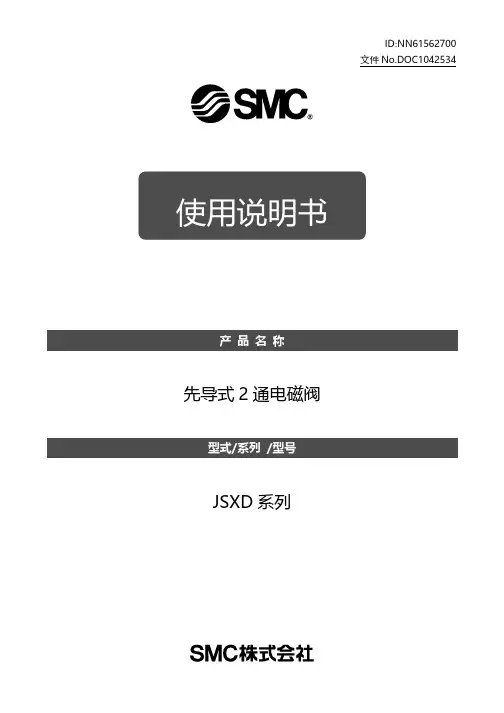

ID:NN61562700文件No.DOC1042534先导式2通电磁阀JSXD系列目录・・・・・・・・・・・・・・・・・・・・・・・・・・・・・P1安全注意事项・・・・・・・・・・・・・・・・・・・・・・・・・P2.3 １．设计注意事项・・・・・・・・・・・・・・・・・・・・・・・・・P4 ２．使用环境的注意事项・・・・・・・・・・・・・・・・・・・・・・P5 ３．使用流体的注意事项・・・・・・・・・・・・・・・・・・・・・・P5.6 ４．使用流体的品质・・・・・・・・・・・・・・・・・・・・・・・・P6 ５．安装・・・・・・・・・・・・・・・・・・・・・・・・・・・・・P7 ６．托架安装・・・・・・・・・・・・・・・・・・・・・・・・・・・P7 ７．配管・・・・・・・・・・・・・・・・・・・・・・・・・・・・・P8.9 ８．配线・・・・・・・・・・・・・・・・・・・・・・・・・・・・・P10 ９．电气接线・・・・・・・・・・・・・・・・・・・・・・・・・・・P10~12 10．电气回路・・・・・・・・・・・・・・・・・・・・・・・・・・・P12 11．保养点检・・・・・・・・・・・・・・・・・・・・・・・・・・・P13 12．产品的退还・・・・・・・・・・・・・・・・・・・・・・・・・・P13 13．JSXD注意事项・・・・・・・・・・・・・・・・・・・・・・・・・P13 14．型式・・・・・・・・・・・・・・・・・・・・・・・・・・・・・P14.15 15．规格・・・・・・・・・・・・・・・・・・・・・・・・・・・・・P15 16．构造截面图・・・・・・・・・・・・・・・・・・・・・・・・・・P16 17．用语说明・・・・・・・・・・・・・・・・・・・・・・・・・・・P17 18．故障及对策・・・・・・・・・・・・・・・・・・・・・・・・・・P17 19．故障一览表・・・・・・・・・・・・・・・・・・・・・・・・・・P18~20安全注意事项此处所示的注意事项是为了确保您能安全正确地使用本产品，预先防止对您和他人造成危害和伤害而制定的。

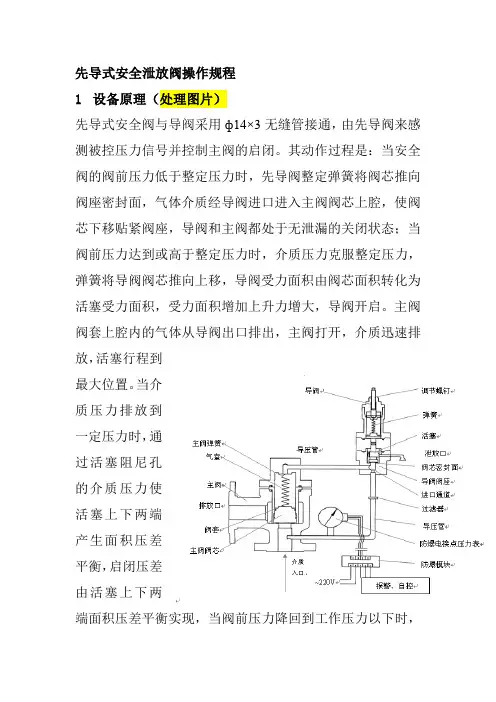

先导式安全泄放阀操作规程1设备原理（处理图片）先导式安全阀与导阀采用ф14×3无缝管接通，由先导阀来感测被控压力信号并控制主阀的启闭。

其动作过程是：当安全阀的阀前压力低于整定压力时，先导阀整定弹簧将阀芯推向阀座密封面，气体介质经导阀进口进入主阀阀芯上腔，使阀芯下移贴紧阀座，导阀和主阀都处于无泄漏的关闭状态；当阀前压力达到或高于整定压力时，介质压力克服整定压力，弹簧将导阀阀芯推向上移，导阀受力面积由阀芯面积转化为活塞受力面积，受力面积增加上升力增大，导阀开启。

主阀阀套上腔内的气体从导阀出口排出，主阀打开，介质迅速排放，活塞行程到最大位置。

当介质压力排放到一定压力时，通过活塞阻尼孔的介质压力使活塞上下两端产生面积压差平衡，启闭压差由活塞上下两端面积压差平衡实现，当阀前压力降回到工作压力以下时，在较小弹簧力作用下，阀芯下移实现其密封。

导阀关闭，主阀也就随之而关闭。

2设备结构及特点2.1主阀阀芯、阀套设计成阀套内腔与阀芯外径配套为圆柱台阶结构，其优点是结构紧凑、动作平稳、行程限位，利于开启。

2.2阀芯、阀座采用硬软双质密付结构，阀座采用凸台锥面。

凸台锥面为硬密封面，启闭时，凸台锥面避开了介质的直接冲刷，又为软密封付起到限位保护作用，保证了密封可靠，使用寿命长等。

2.3主阀密封力来自介质阀前压力，主阀控制弹簧只起复位预紧的作用。

在整定压力下工作时，阀芯上端受压面积大于阀芯与阀座密封受压面积，阀前压力越高，密封力越大，密封效果越好。

阀芯上腔泄压排放时，阀芯迅速上行，主阀排放。

2.4先导阀设计成迷宫阻尼活塞结构，密封采用硬软双质密封。

导阀阀芯密封受压面积与活塞受压面积比值较大，当介质压力达到或高于整定压力时，阀芯压力面积转化为活塞受力面积，面积增大，推力增加，导阀在非常接近整定压力范围内开启。

2.5当介质压力排放到一定压力时，通过活塞阻尼孔的介质压力使活塞上下两端产生面积压差平衡，启闭压差由活塞上下两端面积差平衡实现，在较小弹簧力作用下，阀芯下移实现其密封。

主要内容1 2 34 5北京航天石化技术装备工程公司 中国航天科技集团公司第六研究院第十一研究所（京） Beijing Aerospace Petrochemical Technology and EquipmentEngineering Corporation (BAPC）主要内容 HTXD系列先导式安全阀概述 2 314 5北京航天石化技术装备工程公司 中国航天科技集团公司第六研究院第十一研究所（京） Beijing Aerospace Petrochemical Technology and EquipmentEngineering Corporation (BAPC）1. HTXD系列先导式安全阀概述导阀非直接作用式安全阀主阀由主阀和导阀组成，导阀感受介质压力 进行自身动作从而控制主阀的开关动作北京航天石化技术装备工程公司 中国航天科技集团公司第六研究院第十一研究所（京） Beijing Aerospace Petrochemical Technology and EquipmentEngineering Corporation (BAPC）1. HTXD系列先导式安全阀概述相对于弹簧直接载荷式安全阀，HTXD系列先导式安全阀具有如下 特点 特点： ¾ 允许工作压力接近安全阀的整定压力； ¾ 阀座软密封保证安全阀起跳前后的良好密封性能； ¾ 安全阀动作性能和开启高度不受背压的影响； ¾ 同一口径下，先导阀的高度和重量要小1/3～1/2； ¾ 可在线检测安全阀的整定压力。
