一、桩基的类别针对界溪段桥梁下部构造施工图中存在两类桩：端承桩和摩擦桩。
端承桩：桩基自身重及桩顶以上荷载由桩端持力层承受。
摩擦桩：桩基自身重及及桩顶以上荷载由桩基周身与岩土摩擦阻力承受。
二、单桩基桩长理论计算公式及相关参数表1、摩擦桩单桩承载力容许值计算公式：[Ra]=（1/2）*u*∑Qik*l i+Ap*QrQr=m0*K*[f ao]+k2*R*(h-3)式中：[Ra]——单桩轴向受压承载力容许值（KN），桩身自重与置换土重（当自重计入浮力时置换土重也计入浮力）的差值作为荷载考虑；u——桩身周长（m）Ap——桩端截面面积（㎡）n——土的层数（注：公式中未写出）Li——承台底面或局部冲刷线以下各土层的厚度（m），扩孔部分不计；Qik——与Li对应的各土层与桩侧的摩阻力标准值（kPa），宜采用单桩摩阻力实验确定，当无实验条件时按表5.3.3-1选用；Qr——桩端处土的承载力基本容许值（kPa），当持力层为砂石、碎石土时，若计算值超过下列值，宜采用：粉砂1000kP；细砂1150kP；中砂、粗砂、砾砂1450kP；碎石土2750kP；[f ao]——桩端处土的承载力基本容许值（kPa），按《公路桥涵地基及基础设计规范》第3.3.3条确定；h——桩端的埋置深度（m），对于有冲刷的桩基，埋深由一般冲刷线起算；对无冲刷的桩基，埋深由天然地面线或实际开挖后的地面线算起；h的计算值不大于40m，当大于40m时，按40m计算；k2——容许承载力随深度的修正系数，根据桩端处持力层土类按《公路桥涵地基及基础设计规范》3.3.4选用；K——桩端以上各土层的加权平均重度（kN/m3）,若持力层在水位以下且不透水时，不论桩端以上土层的透水性如何，一律取饱和重度；当持力层透水时，则水中部分土层取浮重度；R——修正系数，按表5.3.3-2选用；m0——清底系数，按表5.3.3-3选用。
表5.3.3-1 钻孔桩桩侧土的摩阻力标准值Qik注：挖孔桩的摩阻力标准值可参照本表采用。
准确确定管桩单桩竖向承载力的几种方法
1、通过现场静载试验确定
单桩竖向极限承载力标准值通过现场静载试验确定，试验方法应符合现行行业标准《建筑桩基技术规范》JGJ94中关于单桩竖向抗压静载试验的规定。
2、利用经验公式进行估算
在根据土的物理指标与承载力参数之间的经验关系确定单桩竖向极限承载力标准值时，可按地方标准和地质勘察资料来进行估算，并作为参考。
3、用高应变动测法估算
用高应变动力试桩结果估计管桩承载力设计值时，可参照现行行业标准《建筑基桩检测技术规范~JGJ106的有关规定进行。
4、按桩身允许承载力来确定
单桩的承载力设计值的取值应在桩身允许承载力设计值的范围内。
《建筑桩基技术规范》JGJ94和《预应力混凝土管桩基础技术规程》DB42／489都规定了管桩基础的单桩竖向承载力计算公式。
以上四种方法各有利弊，在实际操作时可综合考虑，适当调整，这样就可比较合理地确定单桩承载力。
单桩竖向承载力设计值计算1.确定桩基的设计荷载：根据工程的需求和设计要求，确定桩基所承受的荷载类型和大小，包括垂直荷载、水平荷载以及倾斜荷载等。
2.确定桩基的材料参数：桩基的材料参数包括桩筒的截面积、抗弯强度、抗压强度、抗拉强度等，通常需要通过实验或经验确定。
3.确定桩基的土层参数：土层参数包括土的重度、摩擦角、抗剪强度等，可以通过现场勘察和实验室测试获取。
4.判断桩基的受力状态：单桩的受力状态有竖向承载力受控状态和侧向承载力受控状态两种情况，根据桩基的形状和土层的特性进行判断。
5.计算桩基的竖向承载力设计值：根据桩基的受力状态，采用不同的计算方法进行计算。
一般情况下，可以采用以下方法进行计算。
5.1基于桩顶位移的计算方法：通过测量桩顶位移和对应的荷载，利用弹性、弹塑性或弹性后塑性理论计算桩的承载力。
5.2基于桩侧摩阻力的计算方法：通过测量土的抗剪强度和桩侧摩阻力，利用桩侧土黏聚力和摩擦力计算桩的承载力。
5.3基于桩侧土体桩内摩阻力的计算方法：通过测量土体的黏聚力和摩擦角，利用桩顶位移和桩身下端摩阻力计算桩的承载力。
6.验证计算结果：根据设计要求和国家规范，对计算得到的桩基竖向承载力设计值进行验证，确保设计的合理性和可靠性。
7.设计桩基的尺寸：根据计算得到的桩基竖向承载力设计值，确定桩基的尺寸和排列方式，包括桩身直径或截面积、桩长、桩的布置密度等。
8.编制桩基设计方案：根据桩基的尺寸和排列方式，编制桩基设计方案，明确桩基施工过程中的施工方法和施工要求，保证桩基的设计要求得到满足。
总结起来，单桩竖向承载力设计值计算是一个复杂且综合的过程，需要考虑工程要求、桩基材料和土层参数等因素，并结合实验和理论计算来确定桩基的承载力设计值。
这是保证桩基稳定和可靠的重要工作，为工程的顺利运行提供了保障。
160总490/491/492期2019年第04/05/06期（2月）0 引言在桥梁工程施工过程中，钻孔灌注桩是一种常用的基础结构，具有无挤土效应、桩身变形小、单桩承载力高、入土深度大等优点。
通常情况下，单桩竖向承载力又分为桩侧摩阻力和桩端阻力，前者受桩基进入土层的深度、土质特点、桩基尺寸等因素的影响比较大，后者受桩的入土深度、土的类型、桩的设置方法等影响比较大，为了保证钻孔灌注桩施工质量，在进行施工前要做好钻孔灌注桩基础的单桩竖向承载力估算分析。
1 工程概况某桥梁工程总施工长度为85m ，设计桥梁宽度为6.9m ，桥梁上部使用简支箱梁结构，下部使用钻孔桩基础。
桥梁工程设计公路荷载等级为II 级，设计抗震烈度为V 度，钻孔灌注桩设计桩长为15m ，灌注桩直径为1.5m 。
在桥梁工程施工过程中，保证桥梁钻孔灌注桩基础的施工质量是工程施工中的一个重点。
本文以此工程为例，对钻孔灌注桩基础单桩竖向承载力进行估算分析。
2 桥梁工程地质情况结合该桥梁工程的地质情况，场地地层岩性主要由淤泥质土、粉质黏土、强风化砂岩、中风化砂岩和石灰岩构成。
地层的基本特点如下：（1）淤泥质土。
淤泥质土呈软塑状，颜色为黑、灰色，土层的厚度为0.77m ，土层的压缩性比较高。
（2）粉质黏土。
土层呈黏性和硬塑状，颜色为褐色和黄色。
土质结构均匀，并且结构非常密实，土层的平均厚度为3.1m ，呈中等压缩性。
（3）强风化砂岩。
砂岩呈黄色、灰黄色，土层结构岩体裂隙比较发育，土层的平均厚度为0.61m 。
（4）中风化砂岩。
该土层呈黄色、灰黄色，主要为砂岩，岩体裂隙发育，土层厚度平均值为10.52m ，为软岩结构，岩体结构比较完整。
（5）石灰岩。
该土层呈灰白色和灰褐色，结构密实，具有完整的岩体结构，岩土层的厚度达到了2~10.6m ，属于硬岩，具有完整的岩体结构。
3 钻孔灌注桩单桩竖向承载力的涵义在进行桥梁结构设计过程中，桩基础结构对桥梁的安全性有比较大的影响，因此在设计桥梁钻孔桩基础时，需进行精细化的计算。
单桩竖向承载力特征值计算公式单桩竖向承载力特征值计算公式是一种用于估算土层中单桩竖向承载力的标准公式，它可以帮助工程人员快速有效地评估桩末端的竖向承载力。
根据桩的不同形式，单桩竖向承载力特征值计算公式也有不同的形式，主要分为钢筋混凝土桩、钢管桩、木桩三种。
1.钢筋混凝土桩：单桩竖向承载力特征值计算公式为F=0.2Qt×B×D，其中Qt表示桩顶部抗压强度，B表示桩的直径或边长，D表示桩的基底高度。
2.钢管桩：单桩竖向承载力特征值计算公式为F=0.3Qt×D×L，其中Qt表示桩顶部抗拔强度，D表示桩的外径，L表示桩的基底高度。
3.木桩：单桩竖向承载力特征值计算公式为F=0.5Qt×B×D，其中Qt表示桩顶部抗压强度，B表示桩的直径或边长，D表示桩的基底高度。
以上三种桩类型的竖向承载力特征值计算公式不仅反映桩的基础地基条件，还反映桩体结构自身的特性，可以作为建立桩体竖向承载力的重要参考依据。
在计算桩体竖向承载力时，单桩竖向承载力特征值计算公式可以帮助工程人员简化复杂的地质条件和桩体结构影响因素，从而快速有效地确定桩末端的竖向承载力。
在计算桩体竖向承载力时，如果某一项因素出现异常，如桩体结构出现裂缝，此时，工程人员还需要结合实际情况加以修正，以确保桩末端的竖向承载力的精确性。
另外，为了更好地确定桩末端的竖向承载力，还需要对桩体施工过程中发生的变化进行及时跟踪，如桩基础下沉或倾斜度发生变化等。
如果检测发现变化超出了可接受范围，则需要及时采取措施调整桩体竖向承载力，以确保其安全性。
总之，单桩竖向承载力特征值计算公式可以帮助工程人员快速有效地评估桩末端的竖向承载力，并且在计算过程中要结合实际情况加以修正，以确保桩末端的竖向承载力的精确性。
此外，还需要对桩体施工过程中发生的变化进行及时跟踪，以确保桩末端的竖向承载力的安全性。

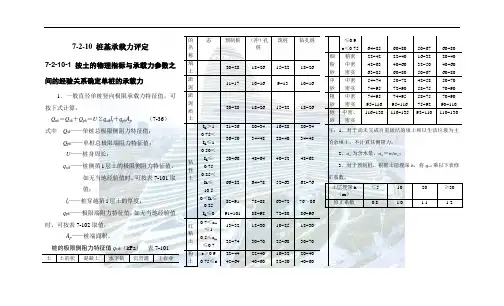

7-2-10 桩基承载力评定7-2-10-1 按土的物理指标与承载力参数之间的经验关系确定单桩的承载力1．一般直径单桩竖向极限承载力特征值，可按下式计算：Q uk＝Q sk＋Q pk＝UΣq sik l i＋q pk A p（7-36）式中Q sk——单桩总极限侧阻力特征值；Q pk——单桩总极限端阻力特征值；U——桩身周长；q sik——桩侧第i层土的极限侧阻力特征值，如无当地经验值时，可按表7-101取值；l i——桩穿越第i层土的厚度；q pk——极限端阻力特征值，如无当地经验值时，可按表7-102取值；A p——桩端面积。
桩的极限侧阻力特征值q sik（kPa）表7-101土土的状混凝土水下钻沉管灌干作业的名称态预制桩（冲）孔桩筑桩钻孔桩填土20~28 18~26 15~22 18~26淤泥11~17 10~16 9~13 10~16淤泥质土20~28 18~26 15~22 18~26粘性土I L＞1 21~36 20~34 16~28 20~340.75＜I L≤136~50 34~48 28~40 34~480.50＜I L≤0.7550~66 48~64 40~52 48~620.25＜I L≤10.566~82 64~78 52~63 62~760＜I L≤0.2582~91 78~88 63~72 76～86I L≤0 91~101 88~98 72~80 86~96红粘土0.7＜a w≤113~32 12~30 10~25 12~300.5＜a w≤0.732~74 30~70 25~68 30~70粉土e＞0.9 22~44 22~40 16~32 20~400.75≤e42~64 40~60 32~50 40~60≤0.9e＜0.75 64~85 60~80 50~67 60~80细粉砂稍密22~42 22~40 16~32 20~40中密42~63 40~60 32~50 40~60密实63~85 60~80 50~67 60~80中砂中密54~74 50~72 42~58 50~70密实74~95 72~90 58~75 70~90粗砂中密74~95 74~95 58~75 70~90密实95~116 95~116 75~92 90~110砾砂中密、密实116~138 116~135 92~110 110~130注：1．对于尚未完成自重固结的填土和以生活垃圾为主的杂填土，不计算其侧阻力；2．a w为含水量，a w＝w/w L；3．对于预制桩，根据土层埋深h，将q sik乘以下表修正系数。
桩基的承载力计算桩基的承载力计算？以下带来关于桩基的承载力计算根据单桥探头静力触探资料确定混凝土预制单桩竖向极限承载力标准值时，如无当地经验可按下式计算，相关内容供以参考。
Quk=Qsk+Qpk=u∑qsik·li+α·psk·Ap式中：Quk——单桩竖向极限承载力标准值；Qsk——单桩总极限侧阻力标准值；Qpk——单桩总极限端阻力标准值；u——桩身周长；qsik——用静力触探比贯入阻力值估算的桩周第i层土的极限侧阻力标准值；li——桩穿越第i层土的厚度；α——桩端阻力修正系数；psk——桩端附近的静力触探比贯入阻力标准值(平均值)；Ap——桩端面积。
(2)根据双桥探头静力触探资料确定混凝土预制桩单桩竖向极限承载力标准值时，对于粘性土、粉土和砂土、如无当地经验时可按下式计算：Quk=u∑liβifsi+αqcAp式中：fsi——第i层土的探头平均侧阻力；qc——桩端平面上、下探头阻力，取桩端平面以上4d(d为桩的直径或边长)范围内按土层厚度的探头阻力加权平均值，然后再和桩端平面以下1d范围内的探头阻力进行平均；α——桩端阻力修正系数，对粘性土、粉土取2/3，饱和砂土取1/2；βi——第i层土桩侧阻力综合修正系数。
(二)土的物理指标法确定单桩承载力根据土的物理指标与承载力参数之间的经验关系确定单桩竖向极限承载力标准值时，宜按下式计算：Quk=Qsk+Qpk=u∑qsikli+qpkAp式中：qsik——桩侧第i层土的极限侧阻力标准值，如无当地经验值时，可查规范。
qpk——极限端阻力标准值，如无当地经验值时。
以上是下面为建筑人士收集整理的关于“桩基的承载力计算”等建筑相关的知识可以登入建设通进行查询。
承载力的计算公式承载力是工程领域中一个非常重要的概念，它指的是结构或材料能够承受的最大荷载或压力。
要计算承载力，可不是一件简单的事儿，得用上一系列的公式和方法。
咱先来说说地基承载力的计算公式。
这就好比盖房子，地基要是不牢固，房子可就危险啦！地基承载力特征值可以通过现场载荷试验或室内土工试验来确定。
常见的计算公式有：fa=fak+ηbγ(b-3)+ηdγm(d-0.5) 。
这里的“fak”是地基承载力特征值，“ηb”“ηd”是基础宽度和埋深的承载力修正系数，“γ”是基础底面以下土的重度，“b”是基础底面宽度，“d”是基础埋置深度，“γm”是基础底面以上土的加权平均重度。
举个例子吧，我之前参与过一个乡村小学的建设项目。
那地方的土质条件不太好，所以在计算地基承载力的时候，我们可费了不少心思。
当时，我们对土样进行了详细的分析，测量各种参数，然后小心翼翼地把数据代入公式里。
那几天，整个团队都紧张得不行，就怕算错了一点儿，影响到学校的安全。
好在最后计算结果还算理想，我们也顺利完成了地基的施工。
再说说桩基础的承载力计算公式。
桩基础在高层建筑和桥梁工程中经常用到。
单桩竖向承载力特征值可以通过静载试验确定，也可以按下面的公式估算：Ra=Quk/K ，其中“Ra”是单桩竖向承载力特征值，“Quk”是单桩极限承载力标准值，“K”是安全系数。
我记得有一次在一个桥梁工程中，为了确定桩基础的承载力，我们在施工现场进行了长时间的静载试验。
那试验的设备可复杂了，一堆仪器连着桩，时刻监测着数据的变化。
大家都守在旁边，眼睛紧紧盯着那些数据，心里默默祈祷着一切顺利。
对于梁的承载力计算，那也有不少门道。
比如说，正截面受弯承载力的计算公式是：M≤α1fcbx(h0-x/2) 。
这里面，“M”是弯矩设计值，“α1”是系数，“fc”是混凝土轴心抗压强度设计值，“b”是梁的截面宽度，“h0”是梁截面有效高度，“x”是混凝土受压区高度。
曾经在一个厂房的建设中，因为梁的设计不合理，导致计算出来的承载力不够。
桩基承载力的验算：本塔吊桩基直径Φ1500mm，底部直径Φ2100mm。
桩纵向筋20Φ22，箍筋Φ16@200，砼强度等级C20，桩长=10000mm，持力层为微风化岩。
根据厂方图纸提供，塔吊作用在桩顶的压力1=600.9KN，水平力2=25.1KN。
作用在桩基弯矩M=1523.9KN•m，Mk=-287.9KN·m一、桩基竖向承载力计算：1、承台荷重：G=3×3×2×25=450KN2、作用在桩基的竖向力设计值N=（P1+G）×1.2 =1261.08KN3、确定平桩竖向极限承载力标准值Q uk：Q uk =ψPqpkApq pk =4000KN/m2ψp=(0.8/D)1/3=(0.8/1.5) 1/3=0.81Ap=πr2=3.14×1.052=3.462m2Quk=0.81×4000×3.462=11216.9KN 4、桩基竖向承载力设计值：R=Qnk /rprp查表5.2.2 rp=1.65R=11216.9/1.65=6798.12KNr·N=1.1×1261.08=1387.19KN<R (安全)二、桩基正截面承载力计算：桩总弯矩M总=P2×2+M-Mk=25.1×2+1523.9-287.9 =1286.2KN·m相对界限受压区高度b：b =0.8/(1+f s /0.0033E s )=0.8/1+f s /0.0033E S=0.8/(1+310/0.0033×2×105) =0.8/1.469697=0.544截面的有效高度h 0：h 0 =r+r s=750+600=1350mm混凝土的受压区高度X b :X b =b h 0 =0.5441350=734.4mm 桩截面面积A ：A =πr 2=3.14×7502=17.66105mm 2全部纵向钢筋的截面面积（本桩2022）A S =7602mm 2桩半径r=750mm纵向钢筋所在圆周半径r s =600mm轴向力对截面重心的偏心距e 0：e 0=M 总/N=1286.2/1261.08=1.02m因：0.3（r+r s ）=0.405m<e 0故：附加偏心距e a =0 对应于受压区砼截面面积的圆心角（rad ）与2π的比值a: cos /2=(r-x b )/r=(0.75-0.7344)/0.75==0.0208 /2=88.8° =177.6°=(177.6°/180°)·π=0.987π=3.1a=3.1/2π=0.494纵向受拉钢筋截面面积与全部纵向钢筋截面面积的比值at：at=1.25-2a=1.25-20.494=0.262l/d=7/1.5=4.7<8（可不考虑挠度对偏心距的影响）fcm =11N/mm2 fy=310N/mm2afcm A(1-sin2πa/2πa)+(a-at)fyAs=0.494×11×17.66×105×(1-sin2×279.2°/π)+(0.494-0.262)×310×7602 =95.96×105×(1+0.1)+546735.84=10555600+546735.84=11102335.84N=11102.34KN>N=1261.08KN （安全）。
桩基计算采用单桩竖向极限承载力下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!桩基计算采用单桩竖向极限承载力介绍在土木工程中，桩基是一种常见的基础结构，用于承受建筑物或其他结构的重量，并将其传递到更深的地层。
一、设计资料
1、基桩设计参数
成桩工艺：混凝土预制桩
承载力设计参数取值：根据建筑桩基规范查表
桩顶标高：-1.5m
桩身设计直径：d=0.400m
桩身长度：L=10m
3、设计依据
《建筑桩基技术规范》（JGJ-94-94），以下简称桩基规范
《建筑地基基础规范》（GB50007-2002）以下简称基础规范
二、单桩竖向抗压承载力计算
2、桩身周长u，桩端面积Ap
u=3.14*0.4=1.256m
Ap=3.14*0.4^2/4=0.1256㎡
3、单桩竖向承载力估算
根据桩基规范5.2.8按下式计算
Quk=Qsk+Qpk
土的总极限侧阻力标准值：
Qsk=1.256*（1.1*30+1.7*50+2.4*98+4.8*170）=1469kN
总极限端阻力标准值：
Qpk=0.1256*5000=628kN
单桩竖向抗压极限承载力标准值为：
Quk=Qsk+Qpk=1469+628=2097Kn
单桩竖向承载力特征值Ra计算。
根据基础规范附录Q条文Q.0.10第7条规定Ra=Quk/2=1049kN。
微型桩竖向承载力的估算发表时间：2018-07-20T13:13:18.103Z 来源：《基层建设》2018年第15期作者：薛颖[导读] 摘要：本文对微型桩的承载力的实测值与估算值进行了比较，阐明了微型桩的优点、施工工序、加固效果和适用条件。
四川省冶金地质勘查局六〇四大队四川广元 628017摘要：本文对微型桩的承载力的实测值与估算值进行了比较，阐明了微型桩的优点、施工工序、加固效果和适用条件。
关键词：微型桩；极限承载力；沉降量1 微型桩的优点及应用微型桩直径一般在150mm～300mm，但可以达到较大的深度。
30年代由意大利首创，美国于40年代开始使用微型桩，发展十分迅速。
我国于1981年开始研究，1985年在上海第一次使用。
与其它地基加固或基础托换方法相比微型桩具有以下优点：（1）承载力高：一根直径为140mm长度为4.7m，桩端进入密实中砂层的微型桩的极限承载力为835kN；完全埋入土中的微型桩，能提供910kN的安全工作荷载。
当微型桩做在岩层中时，能够承受的安全工作荷载可高达2720kNfy1。
（2）沉降量小：一根桩端进入硬塑粘性土长为7m的微型桩，当荷载加至314kN时，桩顶沉降仅为3.8mm，而一根桩端进入砂状强风化岩长度为11m的微型桩，当荷载加至648kN时桩顶沉降仅为2.2mm。
（3）所需施工场地较小，在平面尺寸和净空高度2.5m即可施工；（4）桩孔孔径小，因而对基础和地基土几乎都不产生附加应力，施工时对原有基础影响小；也不干扰建筑物的正常使用。
（5）能穿透各种障碍物，适用于各种不同的土质条件。
由于微型桩具有以上优点，近年来随着我国加固改造业的兴起，应用越来越多。
目前，微型桩主要应用于以下几个方面：（1）建筑物增层及改造；（2）地基不均匀沉降事故中的基础托换；（3）岸（基坑）边及地下洞室上方建筑物的基础托换。
2 微型桩的施工微型桩的施工一般按以下工序进行：成孔---清孔---安放钢筋笼---注浆成桩。
汉丹线桩基竖向承载力计算
本设计桩基础按摩擦桩考虑，按照《公路桥涵地基与基础设计规范》（JTG D63-2007）有关摩擦桩单桩轴向受压承载力容许值公式，计算公式：
[]r p n i i k i a q A l q u R +=∑=121
桩端处土的承载力容许值计算公式：
)]3(][[22-+=h k o f m q a o r γλ
其中：][a R 一单桩轴向受压承载力容许值（kN ）
u 一桩身周长（m ）
p A 一桩端截面面积（㎡）
n 一土的层数
i l 一承台底面或局部冲刷线以下各土层的厚度
ik q 一与i l 对应的各土层与桩侧的摩阻力标准值（kPa ） r q 一桩端处土的承载力容许值（kPa ）
[]ao f 一桩端处土的承载力基本容许值（kPa ）
h 一桩端的埋置深度（m ）
2k 一容许承载力随深度的修正系数
2γ一桩端以上各土层的加权平均重度（kN/m ³）
λ一修正系数
o m 一清底系数
本桩基采用直径1m 桩基，桩身周长u =3.14m ，
桩截面面积p A =πR2=0.785㎡
根据《武汉市四环线西段跨汉丹、汉宜铁路立交桥工程工程地质勘察报告》显示，本桩基全部处于黏土中，因此土的层数n 取值为1，
根据《武汉市四环线西段跨汉丹、汉宜铁路立交桥工程工程地质勘察报告》表11，ik q 取值为45。
桩基长度为4m ，且全部埋在土中，土层的厚度li 为4m ，桩端的埋置深度h =4。
桩基采用人工挖孔桩，桩基沉渣可以忽略不计，清底系数o m 取值1。
依据《公路桥涵地基和基础设计规范》表5.3.3-2，桩端土为黏土，属于不透水性材料，修正系数λ取值为0.65。
依据《武汉市四环线西段跨汉丹、汉宜铁路立交桥工程工程地质勘察报告》表8，桩端处土的承载力基本容许值[]ao f 取值为60。
查《武汉市四环线西段跨汉丹、汉宜铁路立交桥工程工程地质勘察报告》表4，液性指数L I 为0.57，依据《公路桥涵地基和基础设计规范》表3.3.4，0.57≥L I ≥0.5，故2k 取值1.5。
查《武汉市四环线西段跨汉丹、汉宜铁路立交桥工程工程地质勘察报告》表4，黏土质量密度平均值为1.85，故2γ=18.5.
通过以上计算:
)]3(][[22-+=h k o f m q a o r γλ=1×0.65×[60+1.5×18.5×（4-3）=57.03
[]r p n i i k i a q A l q u R +=∑=121=21×3.14×45×4+0.785×57.03=327.37
桩基重量：A=0.785*4*2.5=7.85t
立柱重量：C=9*0.148=1.33t
连接系重量：D=29*0.0172=0.5t
三角桁架重量：E=27/2*2*0.28=7.56t
双拼工字钢分配梁：F=12*0.087=1.04t
纵梁工字钢：G=34*6*0.0112=2.28t
钢板：H=13.5*6*0.0235=1.9t
合计：A+B+C+D+E+F+G+H+I=22.5t=225KN
安全系数取值1.2 =1.2*225=270KN≤[Ra]=327.37KN，故直径1m，桩长4m桩基满足要求。
