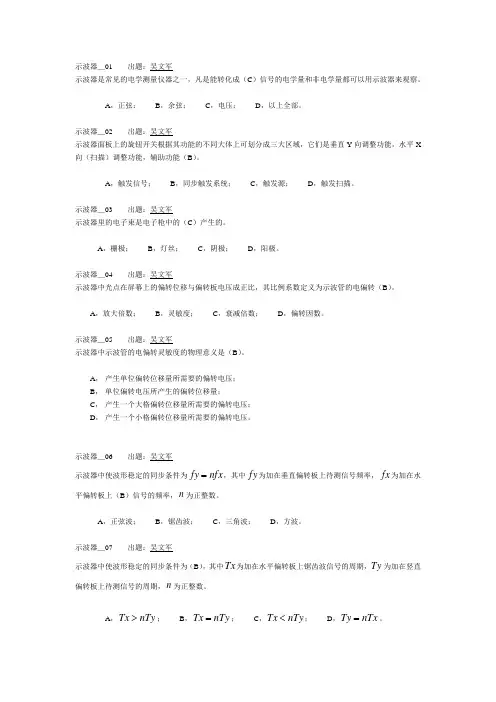

示波器试题及答案

示波器是常见的电学测量仪器之一，凡是能转化成（C ）信号的电学量和非电学量都可以用示波器来观察。

A ，正弦；B ，余弦；C ，电压；D ，以上全部。

示波器＿02 出题：吴文军示波器面板上的旋钮开关根据其功能的不同大体上可划分成三大区域，它们是垂直Y 向调整功能，水平X 向（扫描）调整功能，辅助功能（B ）。

A ，触发信号；B ，同步触发系统；C ，触发源；D ，触发扫描。

示波器＿03 出题：吴文军示波器里的电子束是电子枪中的（C ）产生的。

A ，栅极；B ，灯丝；C ，阴极；D ，阳极。

示波器＿04 出题：吴文军示波器中光点在屏幕上的偏转位移与偏转板电压成正比，其比例系数定义为示波管的电偏转（B ）。

A ，放大倍数；B ，灵敏度；C ，衰减倍数；D ，偏转因数。

示波器＿05 出题：吴文军示波器中示波管的电偏转灵敏度的物理意义是（B ）。

A ， 产生单位偏转位移量所需要的偏转电压；B ， 单位偏转电压所产生的偏转位移量；C ， 产生一个大格偏转位移量所需要的偏转电压；D ， 产生一个小格偏转位移量所需要的偏转电压。

示波器＿06 出题：吴文军示波器中使波形稳定的同步条件为nfx fy =，其中fy 为加在垂直偏转板上待测信号频率，fx 为加在水平偏转板上（B ）信号的频率，n 为正整数。

A ，正弦波；B ，锯齿波；C ，三角波；D ，方波。

示波器＿07 出题：吴文军示波器中使波形稳定的同步条件为（B ），其中Tx 为加在水平偏转板上锯齿波信号的周期，Ty 为加在竖直偏转板上待测信号的周期，n 为正整数。

A ，nTy Tx >；B ，nTy Tx =；C ，nTy Tx <；D ，nTx Ty =。

Tx ，其中Tx为加在水平偏转板上锯齿波信号的周期，Ty为示波器中使波形稳定的同步条件为nTy加在竖直偏转板上待测信号的周期，n为正整数。

若待测信号频率为2000Hz，锯齿波信号频率为400Hz，则我们能在屏幕上看到（C）个周期的稳定波形。

高二物理示波管的原理与使用试题答案及解析1.示波器可以用来观察电信号随时间变化的情况，其核心部件是示波管、若在荧光屏上出现如图所示的正弦式交变电流波形，则在水平偏转电极XX'、竖直偏转电极YY'上所加的电压波形是（）A．XX' 加图1波形电压、YY' 加图2波形电压B．XX' 加图2波形电压、YY' 加图1波形电压C．XX' 加图3波形电压、YY' 加图1波形电压D．XX' 加图4波形电压、YY' 加图1波形电压【答案】 D【解析】试题分析:示波管的YY′偏转电压上加的是待显示的信号电压，XX′偏转电极通常接入锯齿形电压，即扫描电压，当信号电压与扫描电压周期相同时，就可以在荧光屏上得到待测信号在一个周期内的稳定图象．则只有D项符合要求，故D正确，ABC错误。

【考点】示波器的使用2.在“练习使用示波器”的实验中，关于竖直位移旋钮和Y增益旋钮的作用，下列说法正确的是 ()．A．竖直位移旋钮用来调节图像在竖直方向的位置，Y增益旋钮用来调节图像在竖直方向的幅度B．竖直位移旋钮用来调节图像在竖直方向的幅度，Y增益旋钮用来调节图像在竖直方向的位置C．竖直位移旋钮和Y增益旋钮都是用来调节图像在竖直方向的位置的D．竖直位移旋钮和Y增益旋钮都是用来调节图像在竖直方向的幅度的【答案】A【解析】竖直位移旋钮可以调节图像在屏幕竖直方向的位置，使观察的信号位于屏幕中央．Y增益旋钮则用来调节图像在竖直方向的幅度．故A正确．B、C、D错误．故选A【考点】示波器的使用点评：竖直位移旋钮↑↓是用来节图象在竖直向的位置的，Y增益旋钮用来调节图象在竖直方向的幅度．3.如图所示，利用示波器观察亮斑在竖直方向的偏移时，下列做法正确的是()．A．示波器的扫描范围应置于“外X”挡B．“DC”、“AC”开关应置于“DC”位置C．当亮斑如图乙所示在A位置时，将图中滑动变阻器滑动触头向左移动，则A点下移D．改变图甲电池的极性，图乙的亮斑将向下偏移【答案】ABD【解析】因竖直方向有偏转，水平方向无偏转，所以示波器的扫描范围应置于“外X”挡，故A正确；.应输入直流电信号，B正确；.改变电源极性，偏转方向也反了，故D正确．滑动变阻器触头向左移动，电阻R变大，由闭合回路欧姆定律可得输入的电压也变大，偏转位移变大，故C错误．故选ABD【考点】示波器的使用点评：关键是知道示波器是利用水平和竖直两个方向上的电场使得亮斑在XY方向上发生偏转，根据亮斑的偏转方向可判断所加电场方向4.示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，如图所示。

实验十五：练习使用示波器【实验播放】1、实验目的：(1)了解示波器面板上各个旋钮和开关的名称、作用，练习使用示波器；(2)了解示波器的工作原理，利用示波器观察波形；(3)加深对带电粒子在电场中运动的理解。

2、实验原理：示波器是一种常用的观察波形的电子仪器，利用它能直接观察电讯号随时间变化情况，对一些能够转化为电压变化的非电学量的波形如速度、压力等物理量也可以在示波器的荧光屏上进行观察．示波器的核心结构是示波管原理。

图1 为示波管的构造图，它由电子枪、偏转电极和荧光屏组成．当偏转电极XX′和YY′不加电压时，电子枪发射出的电子打在荧光屏上，会在那里产生一个亮点．若在偏转电极YY′上加电压，电子将在竖直方向上发生偏转，若在XX′上加电压，电子将在水平方向上发生偏转，从而使亮斑的位置发生改变，当所加电压恒定时，亮斑的位置是固定的．当所加电压变化时，亮斑的位置是移动的，如果所加电压变化很快，那么亮斑的位置变化就会很快，于是我们会看到—条亮线．如果所加电压是周期性变化的，则荧光屏上显示的亮线也将随周期发生变化.图2为J2459型示波器的面板，荧光屏右边最上端的是辉度调节旋钮，标以“¤”符号，用来调节光点和图像的亮度．顺时针旋转旋钮时，亮度增加．接下来两个是聚焦调节旋钮“⊙”和辅助聚焦调节旋钮“○”，这两个旋钮配合着使用，能使电子射线会聚，在荧光屏上产生一个小的亮斑，得到清晰的图像．往下是电源开关和指示灯，用后盖板上的电源插座接通电源后，把开关扳向“开”的位置，指示灯亮，经过一两分钟的预热，示波器就可以使用了．荧光屏下边第一行左、右两端的旋钮是竖直位移旋钮“↑↓”和水平位移旋钮“→”，分别用来调整图像在竖直方向和水平方←向的位置．它们中间的两个旋钮是“Y增益”和“X增益”，分别用来调整图像在竖直方向和水平方向的幅度，顺时针旋转时，幅度继续增大．中间一行左边的大旋钮是衰减调节旋钮，它有1、10、100、1000四挡，最左边的“1”挡不衰减，其余各挡分别可使输人的电压衰减为原来的101、1001、10001．因此图像在竖直方向的幅度都减小为前一挡的101．最右边的正弦符号“ ”挡不是衰减，而是由示波器内部提供竖直方向的交流试验信号电压，可用来观察正弦波形或检查示波器是否正常工作．中间一行右边的大旋钮是扫描范围旋钮，可以改变加在水平方向的扫描电压的频率范围，左边第一挡是10Hz ，向右旋转每升高一挡，扫描频率都增大10倍，最右边的是“外X ”挡，使用这一挡时，机内没有加扫描电压，水平方向的电压可以从外部输入．中间的小旋钮是扫描微调旋钮，用来调整水平方向的扫描频率，顺时针转动时频率连续增加．底下一行中间的旋钮“Y 输入”、“X 输入”和“地”分别是竖直方向、水平方向和公共接地的输入接线柱．左边的“DC 、AC'’是竖直方向输入信号的直流、交流选择开关，置于“DC'’位置时，所加的信号电压是直接输入的；置于“AC'’位置时，所加信号电压是通过一个电容器输入的，它可以让交流信号通过而隔断直流成分．右边的“同步”也是一个选择开关，置于“+”位置时，扫描由被测信号正半周起同步，置于“-”位置时，扫描由负半周起同步．这个开关主要在测量较窄的脉冲信号时起作用，对于正弦波、方波等，无论扳到“+”或“-”，都能很好地同步，对测量没有影响．3、实验器材示波器、信号源、电源、滑动变阻器、电键、导线若干。

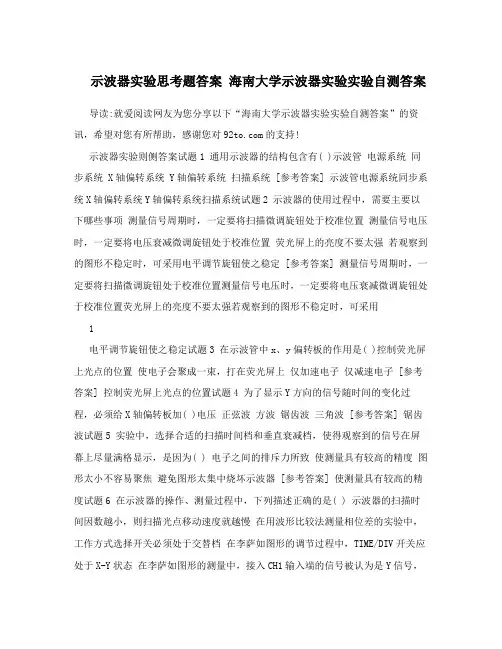

示波器实验思考题答案海南大学示波器实验实验自测答案导读:就爱阅读网友为您分享以下“海南大学示波器实验实验自测答案”的资讯，希望对您有所帮助，感谢您对的支持!示波器实验则侧答案试题1 通用示波器的结构包含有( )示波管电源系统同步系统 X轴偏转系统 Y轴偏转系统扫描系统 [参考答案] 示波管电源系统同步系统X轴偏转系统Y轴偏转系统扫描系统试题2 示波器的使用过程中，需要主要以下哪些事项测量信号周期时，一定要将扫描微调旋钮处于校准位置测量信号电压时，一定要将电压衰减微调旋钮处于校准位置荧光屏上的亮度不要太强若观察到的图形不稳定时，可采用电平调节旋钮使之稳定 [参考答案] 测量信号周期时，一定要将扫描微调旋钮处于校准位置测量信号电压时，一定要将电压衰减微调旋钮处于校准位置荧光屏上的亮度不要太强若观察到的图形不稳定时，可采用1电平调节旋钮使之稳定试题3 在示波管中x、y偏转板的作用是( )控制荧光屏上光点的位置使电子会聚成一束，打在荧光屏上仅加速电子仅减速电子 [参考答案] 控制荧光屏上光点的位置试题4 为了显示Y方向的信号随时间的变化过程，必须给X轴偏转板加( )电压正弦波方波锯齿波三角波 [参考答案] 锯齿波试题5 实验中，选择合适的扫描时间档和垂直衰减档，使得观察到的信号在屏幕上尽量满格显示，是因为( ) 电子之间的排斥力所致使测量具有较高的精度图形太小不容易聚焦避免图形太集中烧坏示波器 [参考答案] 使测量具有较高的精度试题6 在示波器的操作、测量过程中，下列描述正确的是( ) 示波器的扫描时间因数越小，则扫描光点移动速度就越慢在用波形比较法测量相位差的实验中，工作方式选择开关必须处于交替档在李萨如图形的调节过程中，TIME/DIV开关应处于X-Y状态在李萨如图形的测量中，接入CH1输入端的信号被认为是Y信号，接入CH2输入端的信号被认为是X信号 [参考答案] 在李萨如图形的调节过程中，TIME/DIV开关应处于X-Y状态试题7 示波器测量信号的步骤有:?标准信号接入通道，对示波器的幅度、频率进行校准?根据格子数计算待测信号的幅度和频率?调节示波器的聚焦、亮度?接入被测信号(CH1或者CH2),把水平时基、衰减开关v/div等旋钮旋到正确位置，达到能稳定、完整地观测一个周2期的信号。

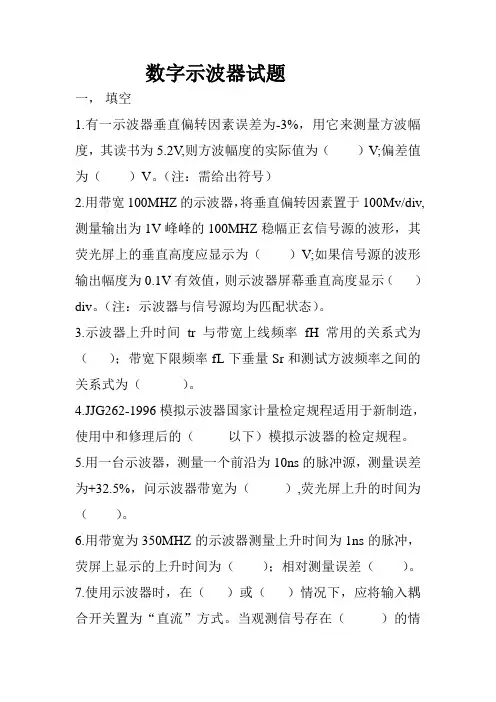

数字示波器试题一，填空1.有一示波器垂直偏转因素误差为-3%，用它来测量方波幅度，其读书为5.2V,则方波幅度的实际值为（）V;偏差值为（）V。

（注：需给出符号）2.用带宽100MHZ的示波器，将垂直偏转因素置于100Mv/div,测量输出为1V峰峰的100MHZ稳幅正玄信号源的波形，其荧光屏上的垂直高度应显示为（）V;如果信号源的波形输出幅度为0.1V有效值，则示波器屏幕垂直高度显示（）div。

（注：示波器与信号源均为匹配状态）。

3.示波器上升时间tr与带宽上线频率fH常用的关系式为（）；带宽下限频率fL下垂量Sr和测试方波频率之间的关系式为（）。

4.JJG262-1996模拟示波器国家计量检定规程适用于新制造，使用中和修理后的（以下）模拟示波器的检定规程。

5.用一台示波器，测量一个前沿为10ns的脉冲源，测量误差为+32.5%，问示波器带宽为（）,荧光屏上升的时间为（）。

6.用带宽为350MHZ的示波器测量上升时间为1ns的脉冲，荧屏上显示的上升时间为（）；相对测量误差（）。

7.使用示波器时，在（）或（）情况下，应将输入耦合开关置为“直流”方式。

当观测信号存在（）的情况下应放在“交流”方式。

（注：主要技术指标）8.在进行示波器通道稳态频响测量时，须保证在整个频带范围内加到放大器输入端的信号幅度（），阻抗（）。

9.扫描时间因数为10ns/div,被测方波脉冲在水平轴上显示一个完整周期为5div，问该方波重复频率是（）。

10示波器扫描时间因数越大，则扫描光点移动速度就越（），示波器垂直偏转因数越大，则输入信号的衰减就越（）。

二．选择题1.一台示波器的偏转因数最小档为2 mV/div,经扩展X5后，该档实际偏转因素（）。

（1）10mV/div (2)不变（3）0.4 mV/div （4）2.5 mV/div2.示波器垂直偏转因素某档误差为-2%，用该档来测量某一电压幅度，读数为6V,则该电压实际为（）。

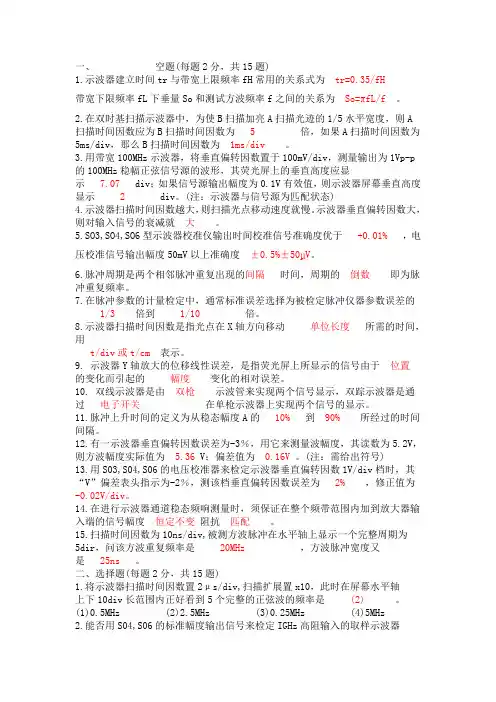

一、空题(每题2分，共15题)1.示波器建立时间tr与带宽上限频率fH常用的关系式为tr=0.35/fH带宽下限频率fL下垂量So和测试方波频率f之间的关系为So=πfL/f。

2.在双时基扫描示波器中，为使B扫描加亮A扫描光迹的1/5水平宽度，则A扫描时间因数应为B扫描时间因数为 5 倍，如果A扫描时间因数为5ms/div，那么B扫描时间因数为1ms/div。

3.用带宽100MHz示波器，将垂直偏转因数置于100mV/div，测量输出为1Vp-p 的100MHz稳幅正弦信号源的波形，其荧光屏上的垂直高度应显示7.07div；如果信号源输出幅度为0.1V有效值，则示波器屏幕垂直高度显示2div。

(注：示波器与信号源为匹配状态)4.示波器扫描时间因数越大，则扫描光点移动速度就慢。

示波器垂直偏转因数大，则对输入信号的衰减就大。

5.SO3,SO4,SO6型示波器校准仪输出时间校准信号准确度优于 +0.01%，电压校准信号输出幅度50mV以上准确度±0.5%±50μV。

6.脉冲周期是两个相邻脉冲重复出现的间隔时间，周期的倒数即为脉冲重复频率。

7.在脉冲参数的计量检定中，通常标准误差选择为被检定脉冲仪器参数误差的1/3倍到1/10倍。

8.示波器扫描时间因数是指光点在X轴方向移动单位长度所需的时间，用t/div或t/cm表示。

9. 示波器Y轴放大的位移线性误差，是指荧光屏上所显示的信号由于位置的变化而引起的幅度变化的相对误差。

10. 双线示波器是由双枪示波管来实现两个信号显示，双踪示波器是通过电子开关在单枪示波器上实现两个信号的显示。

11.脉冲上升时间的定义为从稳态幅度A的10%到90%所经过的时间间隔。

12.有一示波器垂直偏转因数误差为-3％，用它来测量波幅度，其读数为5.2V，则方波幅度实际值为 5.36 V；偏差值为0.16V。

(注：需给出符号)13.用S03,S04,S06的电压校准器来检定示波器垂直偏转因数1V/div档时，其“V”偏差表头指示为-2％，测该档垂直偏转因数误差为2% ，修正值为-0.02V/div。

数字示波器试题一，填空1.有一示波器垂直偏转因素误差为-3%，用它来测量方波幅度，其读书为5.2V,则方波幅度的实际值为（）V;偏差值为（）V。

（注：需给出符号）2.用带宽100MHZ的示波器，将垂直偏转因素置于100Mv/div,测量输出为1V峰峰的100MHZ稳幅正玄信号源的波形，其荧光屏上的垂直高度应显示为（）V;如果信号源的波形输出幅度为0.1V有效值，则示波器屏幕垂直高度显示（）div。

（注：示波器与信号源均为匹配状态）。

3.示波器上升时间tr与带宽上线频率fH常用的关系式为（）；带宽下限频率fL下垂量Sr和测试方波频率之间的关系式为（）。

4.JJG262-1996模拟示波器国家计量检定规程适用于新制造，使用中和修理后的（以下）模拟示波器的检定规程。

5.用一台示波器，测量一个前沿为10ns的脉冲源，测量误差为+32.5%，问示波器带宽为（）,荧光屏上升的时间为（）。

6.用带宽为350MHZ的示波器测量上升时间为1ns的脉冲，荧屏上显示的上升时间为（）；相对测量误差（）。

7.使用示波器时，在（）或（）情况下，应将输入耦合开关置为“直流”方式。

当观测信号存在（）的情况下应放在“交流”方式。

（注：主要技术指标）8.在进行示波器通道稳态频响测量时，须保证在整个频带范围内加到放大器输入端的信号幅度（），阻抗（）。

9.扫描时间因数为10ns/div,被测方波脉冲在水平轴上显示一个完整周期为5div，问该方波重复频率是（）。

10示波器扫描时间因数越大，则扫描光点移动速度就越（），示波器垂直偏转因数越大，则输入信号的衰减就越（）。

二．选择题1.一台示波器的偏转因数最小档为2 mV/div,经扩展X5后，该档实际偏转因素（）。

（1）10mV/div (2)不变（3）0.4 mV/div （4）2.5 mV/div2.示波器垂直偏转因素某档误差为-2%，用该档来测量某一电压幅度，读数为6V,则该电压实际为（）。

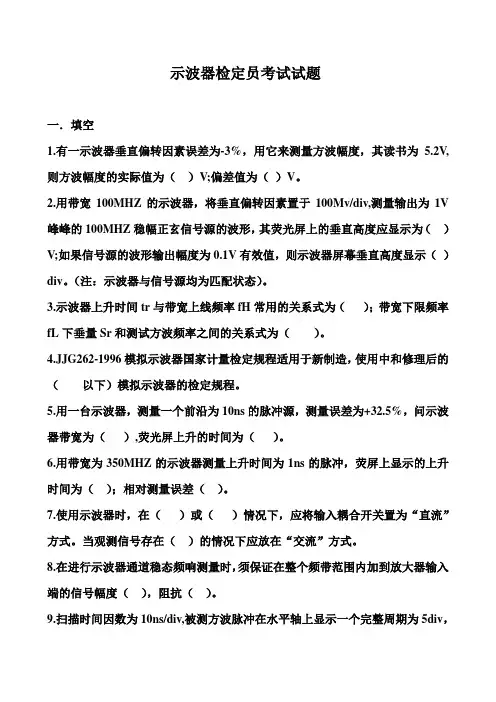

示波器检定员考试试题一．填空1.有一示波器垂直偏转因素误差为-3%，用它来测量方波幅度，其读书为5.2V,则方波幅度的实际值为（）V;偏差值为（）V。

2.用带宽100MHZ的示波器，将垂直偏转因素置于100Mv/div,测量输出为1V 峰峰的100MHZ稳幅正玄信号源的波形，其荧光屏上的垂直高度应显示为（）V;如果信号源的波形输出幅度为0.1V有效值，则示波器屏幕垂直高度显示（）div。

（注：示波器与信号源均为匹配状态）。

3.示波器上升时间tr与带宽上线频率fH常用的关系式为（）；带宽下限频率fL下垂量Sr和测试方波频率之间的关系式为（）。

4.JJG262-1996模拟示波器国家计量检定规程适用于新制造，使用中和修理后的（以下）模拟示波器的检定规程。

5.用一台示波器，测量一个前沿为10ns的脉冲源，测量误差为+32.5%，问示波器带宽为（）,荧光屏上升的时间为（）。

6.用带宽为350MHZ的示波器测量上升时间为1ns的脉冲，荧屏上显示的上升时间为（）；相对测量误差（）。

7.使用示波器时，在（）或（）情况下，应将输入耦合开关置为“直流”方式。

当观测信号存在（）的情况下应放在“交流”方式。

8.在进行示波器通道稳态频响测量时，须保证在整个频带范围内加到放大器输入端的信号幅度（），阻抗（）。

9.扫描时间因数为10ns/div,被测方波脉冲在水平轴上显示一个完整周期为5div，问该方波重复频率是（）。

10示波器扫描时间因数越大，则扫描光点移动速度就越（），示波器垂直偏转因数越大，则输入信号的衰减就越（）。

二．选择题1.一台示波器的偏转因数最小档为2 mV/div,经扩展X5后，该档实际偏转因素（）。

（1）10mV/div (2)不变（3）0.4 mV/div （4）2.5 mV/div2.示波器垂直偏转因素某档误差为-2%，用该档来测量某一电压幅度，读数为6V,则该电压实际为（）。

（1）5.88 （2）5.98 （3）6.02 （4）6.123.为使扫描线性良好，在一个周期内扫输出电压随时间而增加的速度，应是一个（）的量。

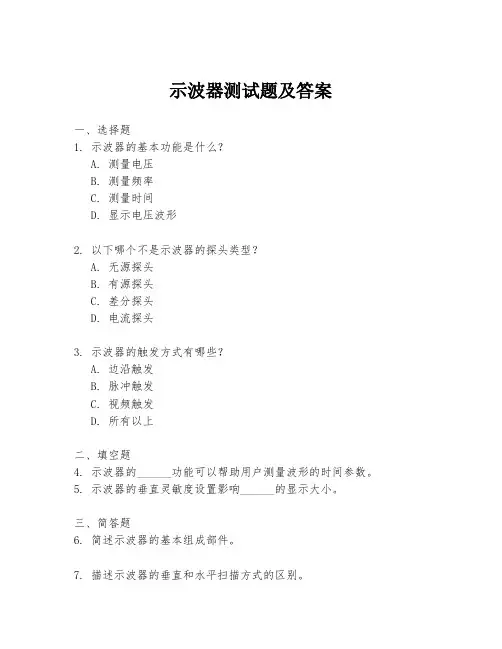

示波器测试题及答案一、选择题1. 示波器的基本功能是什么？A. 测量电压B. 测量频率C. 测量时间D. 显示电压波形2. 以下哪个不是示波器的探头类型？A. 无源探头B. 有源探头C. 差分探头D. 电流探头3. 示波器的触发方式有哪些？A. 边沿触发B. 脉冲触发C. 视频触发D. 所有以上二、填空题4. 示波器的______功能可以帮助用户测量波形的时间参数。

5. 示波器的垂直灵敏度设置影响______的显示大小。

三、简答题6. 简述示波器的基本组成部件。

7. 描述示波器的垂直和水平扫描方式的区别。

四、计算题8. 假设示波器的屏幕水平刻度设置为1ms/div，屏幕显示的波形周期为2格，求该波形的频率。

五、分析题9. 给定一个信号，如何使用示波器测量其峰-峰值？六、实验题10. 描述如何使用示波器测量正弦波的幅度和频率。

答案：一、选择题1. D2. D3. D二、填空题4. 测量5. 波形三、简答题6. 示波器的基本组成部件包括：显示屏幕、垂直放大器、水平扫描器、触发电路、探头和输入通道。

7. 垂直扫描方式决定了波形在屏幕上的垂直位置，而水平扫描方式决定了波形在屏幕上的水平位置和时间基线。

四、计算题8. 波形周期为2格，每格代表1ms，因此波形周期为2ms。

频率计算公式为：频率 = 1/周期，所以频率 = 1/0.002秒 = 500Hz。

五、分析题9. 要测量信号的峰-峰值，首先确保示波器的探头连接到信号源，然后调整垂直灵敏度和位置，使波形在屏幕上完整显示。

接着使用示波器的光标或测量工具，从波形的最低点到最高点进行测量，得到峰-峰值。

六、实验题10. 使用示波器测量正弦波的幅度和频率，首先将正弦波信号连接到示波器的输入通道。

调整垂直和水平灵敏度，使波形清晰显示。

使用示波器的自动测量功能或手动使用光标测量波形的峰值来确定幅度。

测量周期，然后使用公式频率 = 1/周期来计算频率。

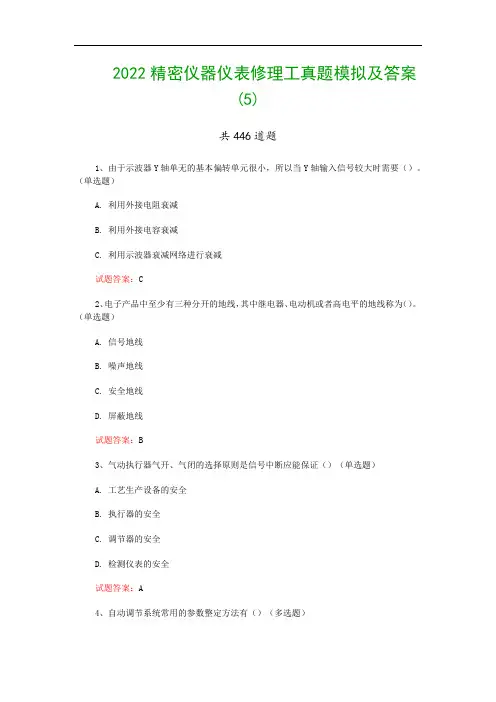

2022精密仪器仪表修理工真题模拟及答案(5)共446道题1、由于示波器Y轴单无的基本偏转单元很小，所以当Y轴输入信号较大时需要（）。

（单选题）A. 利用外接电阻衰减B. 利用外接电容衰减C. 利用示波器衰减网络进行衰减试题答案：C2、电子产品中至少有三种分开的地线，其中继电器、电动机或者高电平的地线称为（）。

（单选题）A. 信号地线B. 噪声地线C. 安全地线D. 屏蔽地线试题答案：B3、气动执行器气开、气闭的选择原则是信号中断应能保证（）（单选题）A. 工艺生产设备的安全B. 执行器的安全C. 调节器的安全D. 检测仪表的安全试题答案：A4、自动调节系统常用的参数整定方法有（）（多选题）B. 经验法C. 衰减曲线法D. 临界比例度法E. 反应曲线法试题答案：B,C,D,E5、热电偶的基本组成是（）（多选题）A. 热电极B. 绝缘套管C. 保护管D. 接线盒试题答案：A,B,C,D6、硅稳压管使用时，需（）。

（单选题）A. 加反向电压和限流电阻B. 加正向电压和限流电阻C. 加反向电压D. 加正向电压试题答案：A7、某调节系统采用比例积分作用调节器。

某人用先比例后积分的试凑法来整定调节器的参数，若比例带的数值已基本合适，在加入积分作用的过程中，则（）。

（单选题）A. 应适当减小比例带B. 应适当增加比例带C. 无需改变比例带D. 还可改变其它参数8、施密特电路又称（）。

（单选题）A. 双稳态电路B. 集一基耦合双稳态触发电路C. 射耦双稳态电路试题答案：C9、铂铑-铂热电偶的分度号是（）（单选题）A. SB. KC. ED. B试题答案：A10、晶体三极管按共发射极接法组成放大器工作时，其输出电流、输入电压的相位关系是（）（单选题）A. 输出电流、输出电压均与输入电压相反B. 输出电流、输出电压均与输入电压同相C. 输出电流与输入电压相同，输出电压与输入电压相反D. 输出电流与输入电压相反，输出电压与输入电压相同试题答案：C11、如果甲乙两个广义调节对象的动态特性完全相同（如均为二阶对象），甲采用PI 作用调节器，乙采用P作用调节器。

一、空题(每题2分，共15题)1.示波器建立时间tr与带宽上限频率fH常用的关系式为tr=0.35/fH带宽下限频率fL下垂量So和测试方波频率f之间的关系为So=πfL/f。

2.在双时基扫描示波器中，为使B扫描加亮A扫描光迹的1/5水平宽度，则A扫描时间因数应为B扫描时间因数为 5 倍，如果A扫描时间因数为5ms/div，那么B扫描时间因数为1ms/div。

3.用带宽100MHz示波器，将垂直偏转因数置于100mV/div，测量输出为1Vp-p 的100MHz稳幅正弦信号源的波形，其荧光屏上的垂直高度应显示7.07div；如果信号源输出幅度为0.1V有效值，则示波器屏幕垂直高度显示2div。

(注：示波器与信号源为匹配状态)4.示波器扫描时间因数越大，则扫描光点移动速度就慢。

示波器垂直偏转因数大，则对输入信号的衰减就大。

5.SO3,SO4,SO6型示波器校准仪输出时间校准信号准确度优于 +0.01%，电压校准信号输出幅度50mV以上准确度±0.5%±50μV。

6.脉冲周期是两个相邻脉冲重复出现的间隔时间，周期的倒数即为脉冲重复频率。

7.在脉冲参数的计量检定中，通常标准误差选择为被检定脉冲仪器参数误差的1/3倍到1/10倍。

8.示波器扫描时间因数是指光点在X轴方向移动单位长度所需的时间，用t/div或t/cm表示。

9. 示波器Y轴放大的位移线性误差，是指荧光屏上所显示的信号由于位置的变化而引起的幅度变化的相对误差。

10. 双线示波器是由双枪示波管来实现两个信号显示，双踪示波器是通过电子开关在单枪示波器上实现两个信号的显示。

11.脉冲上升时间的定义为从稳态幅度A的10%到90%所经过的时间间隔。

12.有一示波器垂直偏转因数误差为-3％，用它来测量波幅度，其读数为5.2V，则方波幅度实际值为 5.36 V；偏差值为0.16V。

(注：需给出符号)13.用S03,S04,S06的电压校准器来检定示波器垂直偏转因数1V/div档时，其“V”偏差表头指示为-2％，测该档垂直偏转因数误差为2% ，修正值为-0.02V/div。

示波器试题及答案(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一、空题(每题2分，共15题)1.示波器建立时间tr与带宽上限频率fH常用的关系式为tr=fH带宽下限频率fL下垂量So和测试方波频率f之间的关系为So=πfL/f。

2.在双时基扫描示波器中，为使B扫描加亮A扫描光迹的1/5水平宽度，则A 扫描时间因数应为B扫描时间因数为 5 倍，如果A扫描时间因数为5ms/div，那么B扫描时间因数为1ms/div。

3.用带宽100MHz示波器，将垂直偏转因数置于100mV/div，测量输出为1Vp-p 的100MHz稳幅正弦信号源的波形，其荧光屏上的垂直高度应显示div；如果信号源输出幅度为有效值，则示波器屏幕垂直高度显示2div。

(注：示波器与信号源为匹配状态)4.示波器扫描时间因数越大，则扫描光点移动速度就慢。

示波器垂直偏转因数大，则对输入信号的衰减就大。

,SO4,SO6型示波器校准仪输出时间校准信号准确度优于 +%，电压校准信号输出幅度50mV以上准确度±%±50μV。

6.脉冲周期是两个相邻脉冲重复出现的间隔时间，周期的倒数即为脉冲重复频率。

7.在脉冲参数的计量检定中，通常标准误差选择为被检定脉冲仪器参数误差的1/3倍到1/10倍。

8.示波器扫描时间因数是指光点在X轴方向移动单位长度所需的时间，用t/div或t/cm表示。

9. 示波器Y轴放大的位移线性误差，是指荧光屏上所显示的信号由于位置的变化而引起的幅度变化的相对误差。

10. 双线示波器是由双枪示波管来实现两个信号显示，双踪示波器是通过电子开关在单枪示波器上实现两个信号的显示。

11.脉冲上升时间的定义为从稳态幅度A的10%到90%所经过的时间间隔。

12.有一示波器垂直偏转因数误差为-3％，用它来测量波幅度，其读数为，则方波幅度实际值为 V；偏差值为。

(注：需给出符号)13.用S03,S04,S06的电压校准器来检定示波器垂直偏转因数1V/div档时，其“V”偏差表头指示为-2％，测该档垂直偏转因数误差为2% ，修正值为div。

常用电工仪表测试题及答案1. 仪表A的测量范围是0-100V，刻度盘上共有100个刻度，根据此仪表的测量精度，下面的说法正确的是：A. 该仪表的分度值为1VB. 可以精确测量到0.1VC. 测量误差在±10%以内D. 最小可读值为1V答案：D. 最小可读值为1V2. 常用的接地电阻测量仪是：A. 万用表B. 磁式测量仪C. 指针式电流表D. 电压表答案：B. 磁式测量仪3. 下列哪个仪表可用于测量交流电压？A. 直流电压表B. 交流电压表C. 电流表D. 电阻表答案：B. 交流电压表4. 当电流表量程为0-5A，满刻度为100刻度时，该电流表的分度值为：A. 0.05AB. 0.1AC. 0.005AD. 0.01A答案：D. 0.01A5. 下列哪种电流表是一次仪表？A. 电流互感器（CT）B. 电压互感器（VT）C. 电阻D. 电容答案：A. 电流互感器（CT）6. 示波器是用于测量电压和：A. 电阻B. 电流D. 电容答案：C. 频率7. 目前广泛使用的数字万用表是基于：A. 指针式仪表B. 真效值仪表C. 模拟式仪表D. 数字式仪表答案：D. 数字式仪表8. 电力仪表中常用的无功功率表是：A. 电压表B. 电流表C. 电表D. 瓦特表答案：D. 瓦特表9. 下列哪个是用来测量电阻的仪表？A. 万用表C. 电压表D. 示波器答案：A. 万用表10. 电力负载的功率因数可以使用哪种仪表来测量？A. 电流表B. 电压表C. 无功功率表D. 电表答案：C. 无功功率表11. 至少需要使用几台仪表才能测量三相电电压和电流？A. 1B. 2C. 3D. 4答案：B. 212. 使用面积法测量电容时，下列哪个仪表不能用于测量？A. 电流表C. 频率表D. 示波器答案：A. 电流表13. 钳形电流表主要用于测量：A. 直流电流B. 交流电流C. 电阻D. 电压答案：B. 交流电流14. 下列哪种仪表可以测量电容器的电容？A. 万用表B. 电流表C. 电压表D. 钳形电流表答案：A. 万用表15. 下列哪种仪表可以测量电路的频率？B. 电压表C. 频率计D. 示波器答案：C. 频率计以上是常用电工仪表测试题及答案，阅读并掌握了这些内容，对电工仪表的了解将更加全面和深入。

物理实验（1）试卷(共28套)说明：试题库1涉及的实验项目有“测量及误差理论，基本测量，示波器的使用，分光计测三棱镜玻璃折射率，分光计测光栅常数，扭摆法测量物体转动惯量，声速的测量，杨氏模量的测定，电表改装与校准，霍尔效应及其应用，磁场测量，电流场模拟静电场”，除分光计实验外，其它实验我校均已开设。

物理实验（1）试卷( 一)一、选择题( 每题3分，共15分)下列测量结果正确的表达式是( )A．L=±0.06m B．I=±±D．Y=±在静电场模拟实验中，若提高电源电压，则( )A．等势线的分布更密集B．电场分布会有畸变C．等势线的形状不会发生改变D．电力线会产生变化3．在示波器实验中，时间轴X轴上加的信号为( )A．正弦波B．方波C．三角波D．锯齿波4．在杨氏模量实验中，下列哪种原因产生系统误差( )A．实验前钢丝没拉直B．支架不铅直C．砝码的误差D．以上全部5．分光计设计了两个角游标是为了消除( )A．视差B．螺距差C．偏心差D．色差二、填空题( 每题3分，共15分)1．测量结果的有效数字的位数由和共同决定。

2．量程为10mA电流表，其等级为，当读数为 6. 5mA时，它的最大误差为。

3．在分光计实验中，望远镜的调节用的是法。

4．在杨氏模量实验中，若望远镜的叉丝不清楚，应调节望远镜的焦距，若观察到的标尺像不清楚则应调节望远镜的焦距。

钢丝的伸长量用法来测定。

5．静电场模拟实验应用了法，它利用了静电场和的相似性。

物理实验（1）试卷( 一)参考答案一、选择题1．A2．C 3．D 4．D5．C二、填空题1．被测量的大小，测量仪器2．3．自准直4．目镜，物镜，放大法5．模拟，电流场物理实验（1）试卷( 二)一、选择题( 每题3分，共15分)1．下列测量结果正确的表达式是( )A．L=±9m B．I=±±D．Y=±在示波器实验中，时间轴Ｘ轴上加的信号为( )A．正弦波B．方波C．三角波D．锯齿波3．在静电场模拟实验中，若画出的等势线不对称，可能的原因是( )A．电压表的分流作用B．电极与导电基质接触不良或不均匀C．导电基质不均匀D．以上全部4．用分度值为0.02mm的游标卡尺测长度，正确的数据记录为( ) A．67.88mm B．5.67mmC．45.748mm D．36.9mm5．分光计设计了两个角游标是为了消除( )A．视差B．螺距差C．偏心差D．色差二、填空题( 每题3分，共15分)1．误差按来源分类可分为，，，。

电工试题库及答案一、单选题（共70题，每题1分，共70分）1、（）适合现场工作且要用电池供电的示波器。

A、模拟示波器B、数字示波器C、手持示波器D、台式示波器正确答案：C2、六氟化硫气体的密度是空气的（）倍。

A、7B、5C、10D、6正确答案：B3、职业院校毕业生从事与所学专业相关的作业，可以免予参加初次培训，（）培训除外。

A、实际操作B、职称C、技能D、理论正确答案：A4、电功率是指（）所做的功。

A、电流在单位时间内B、电压C、电压在单位时间内D、电流正确答案：A5、电力架空线路上的接地装置，其引下线使用镀锌钢绞线，截面不少于（）mm2。

A、50B、25C、95D、16正确答案：B6、机房内部环境湿度过大时应考虑加装( )。

A、除尘器B、加热器C、风扇D、空调正确答案：D7、电路产生过渡过程的外因是()。

A、换路B、电路断开C、电路中有储能元件D、电路关闭正确答案：A8、关于创新的论述，不正确的说法是()。

A、创新是企业进步的灵魂B、创新需要“标新立异”C、引进别人的新技术不算创新D、服务也需要创新正确答案：C9、测量直流电流时应注意电流表的（）。

A、量程及极性B、量程C、极性D、误差正确答案：A10、对于晶体管输出型PLC，要注意负载电源为（），并且不能超过额定值。

A、AC 380VB、AC 220VC、DC 220VD、DC 24V正确答案：D11、在中、小型电力变压器的定期检查维护中，若发现变压器箱顶油面温度与室温之差超过（），说明变压器过载或变压器内部已发生故障。

A、120℃C、55℃D、105℃正确答案：C12、一电感线圈接到f=50Hz的交流电路中，感抗XL=50Ω，若改接到f=10Hz的电源时，则感抗XL为（）ΩA、60B、250C、150D、10正确答案：D13、按钮联锁正反转控制线路的优点是操作方便，缺点是容易产生电源两相短路事故。

在实际工作中，经常采用( )正反转控制线路。

示波器练习题在现代电子技术中，示波器是一种非常重要的仪器，常被用于观测和分析电信号的波形。

它不仅能够帮助我们检测电路中的问题，还可以帮助我们定位故障、检查信号质量以及进行频率分析等。

为了更好地掌握示波器的使用方法和理解其原理，我们来进行一些示波器练习题。

1. 信号的频率是指每秒钟发生多少个周期，它用单位“赫兹（Hz）”来表示。

如果示波器的时间基准设定为10毫秒/格，而波形在屏幕上占据了5个格，那么这个信号的频率是多少？解析：根据示波器的时间基准设定，每个格子代表10毫秒，而波形占据了5个格子，因此信号的周期为50毫秒（10毫秒/格 × 5格）。

频率的倒数就是周期，所以信号的频率为20赫兹（1秒/50毫秒）。

2. 示波器的水平控制旋钮用于调整波形在屏幕上的水平位置。

假设我们要将波形向右移动3个格子，我们应该如何操作水平控制旋钮？解析：如果要将波形向右移动3个格子，我们应该逆时针旋转水平控制旋钮。

每一个逆时针的“咔嗒”声代表一个格子的移动，所以我们需要旋转3次。

3. 示波器的触发控制用于确保波形在屏幕上触发并稳定显示。

下面是一些触发控制的选项，请选出其中能够实现“当触发电压超过3伏特时触发”的选项。

A. 边沿触发B. 触发电平C. 触发源解析：正确答案是B. 触发电平。

边沿触发是指在触发电平上升或下降沿时触发，而触发源是指选择触发信号的来源。

只有触发电平选项可以满足“当触发电压超过3伏特时触发”的条件。

4. 示波器的垂直控制用于调整波形在屏幕上的垂直位置和幅度。

下面是一些垂直控制的选项，请选出其中能够调节波形幅度的选项。

A. 衰减B. 反向C. 灵敏度解析：正确答案是 C. 灵敏度。

衰减选项用于调节输入信号的幅度，反向选项用于改变波形的方向，而灵敏度选项则可以调节垂直方向上波形的显示范围，从而间接地调节波形的幅度。

通过以上的练习题，我们加深了对示波器的理解，掌握了一些基本的操作技巧。

然而，示波器的使用还有很多其他方面的知识和技巧需要我们进一步学习和掌握。

2007年试题18．在电子示波器中，为了改变荧光屏亮点的辉度，主要改变：A ．第一阳极电压B ．第二阳极电压C ．第三阳极电压D ．栅阴极之间的电压 35．为了从荧光屏上观察到被测信号的起始部分，在示波器的Y 通道中要插入延迟线，以补偿X 通道中固有的延迟。

52．如果需要对两个低频信号进行比较，需选用 示波器，且采用 显示方式。

2008年试题*15.被测信号、触发脉冲、扫描电压和示波器上显示的波形如题极性、触发电平应该为：A. 正极性触发、零电平B .负极性触发、正电平 C. 负极性触发、负电平 D .正极性触发、正电平*32.示波器的交替显示指被测信号被分裂为许多光点，然后把两个信号的光点轮流地显示在屏幕上。

*46.用示波器测量信号前，应将 和 旋钮置于校正位置。

*54.（10分）被测电路如题图53a 所示，输入端加上幅值5V ，频率1.25kH Z 正弦波信号。

（1）（6分）双踪示波器的显示屏如题图b 所示。

将CH1探头衰减开关拨到×10位置，CH2探头衰减开关拨到×1位置。

在CH1和CH2均无输入信号时，将2个扫描基线调整到垂直方向居中的位置。

将CH1探头连到Vi ，CH2探头连到图中A 点。

为了测量上述2个电压值，CH1和CH2的偏转因数和扫描时间因数的最佳值分别为多少（微调处于校正位置）?此时，观察到 CH1和CH2的信号在垂直方向的峰峰值高度占多少格？被测信号一个周期的水平长度为多少格？(示波器的相关技术性能如下：CH1和CH2的偏转因数： 0.1 V/div, 0.2 V/div, 0.5 V/div ，1 V/div, 2 V/div, 5 V/div;扫描时间因数：0.01ms/div, 0.02ms/div, 0.05ms/div ,0.1ms/div, 0.2ms/div, 0.5ms/div, 1ms/div, 2ms/div, 5ms/div; 水平扩展倍率k=5)（2）（2分）将CH1探头连到Vi ，CH2探头连到图中A 点。
