测试塑料的介电强度

测试塑料的介电强度


试样预处理应遵循测试材料的产品规格进行。如果没有特殊要求， 则试样在温度为（23±2）℃，相对湿度为（50±5）％的条件下不 少于24h。
2、试样条件
（1）常态实验环境条件：温度为20±5℃，相对湿度为65±5 ％。 （2）热态实验或潮湿环境实验条件由产品标准予以规定。
（3）实验煤质：介电强度试验应尽量在接近测试材料的实 际使用环境的煤质中进行，同时应避免测试中发生闪络。 选用的煤质不应与被测试试样发生反应。通常选用的液体 煤质应符合IEC 60296:2003的变压器油，当在矿物油会发 生膨胀的材料，也可以采用其他液体（如硅油）。对击穿 电压值相对较低的试样，可以直接在空气中试验。
（三）电极倒角r
电极与试样接触平面边缘形成的半径r的角称为倒角。 当电极面积变化不大时，介电强度变化不大， 当电极变成半圆球状（r很大），介电强度变化较 大。
边缘效应，靠边缘处场强非常大的现象。 由于边缘效应，电极边缘间的介质容易已被击穿。 而边缘处场强的大小与倒角r有关系， 一般r小，场强变大，所以，标准方法中规定ｒ＝ 2.5mm。
多数材料在低温下，介电强度与温度无关， 当温度升高至某个高度，介电强度随着温度升 高而下降。 湿度增加，介电强度也下降。 水分进入试样，电导变大之故。
（六）试样加工
不良的加工方法会在材料中形成缺陷， 例如弱的熔接缝、气泡流线和杂质颗粒，都会 使介电强度降低30～60%，降低程度随缺陷的 严重程度而异。
（2）介电强度计算
实验设备
介电强度测试仪，图片如下图：
试验主机由高压变压 器、调压变压器、保 护电路等部件组成
介电强度测试装臵(高压试验变压器)的维护
(1)要经常检查仪器室外及室内接地是否可靠。 (2)参加试验人员必须遵守试验装臵使用操作规程， 确保试验安全。 (3)试验电压通常应不大于仪器最高工作电压的80％ (如≤80kV)。 (4)随时保持工作环境的清洁，应避免仪器工作媒质 受到脏物污染。
介电强度的测试

介电强度的测试


介电强度测试的影响因素
• 电压波形及电压作用时间影响 材料在电场作用下，单位时间产生的热量为QF介质 散发出去的热量为Qs，当QF略大时就产生热不平衡， 进而介质温度升高,最后发生击穿。因此, 可根据极 限条件QF＝QS来求得热击穿电压VB：
当电压频率增加时值要下降，当波形失真大时，—般 都会有高次谐波出现，这样会使VB降低，因此必须 限制这个量。
Eb＝Ub/h. Eb表征了材料所能承受的最大电场强度，是高聚物 绝缘材料的一项重要指标。聚合物绝缘材料的 Eb 一 般为107V/cm左右。 耐电压 在规定的试验条件下,对试验施加规定的电压及 时间,试样不被击穿所能承受的最高电压。
塑料的电击穿机理
问题复杂---介电击穿机理可分为本征击穿（电击 穿）、热击穿、化学击穿、放电击穿等，往往是多种 机理综合发生。通常把不随温度变化的击穿称为电击 穿，把随温度变化的击穿称为热击穿 • 热击穿 外部表现是介电强度随温度升高而迅速下降； 与电压作用的长短有关；与电场畸变及周围介质的电 性能关系不大；击穿点多发生在电极内部。 介质在电场中产生的热量大于它能散发的热量．使其 内部温度不断升高。温度升高导致其电阻下降，流经 试样电流增大．产生的热量更多，如此循环不已，致 使介质转变为另一种聚集态，失去耐电压能力,材料被 破坏。
塑料的电击穿机理
• 电击穿 特点是介电强度受温度的影响不大；电作用 时间对结果无影响；与周围介质的电性能有关；击穿 点常常出现在电极边缘其至电极以外。 在固体介质中，总有一些自由电子存在,它们在外电场 作用下被加速而撞击中性原子,致使原子电离，在这种 作用继续下造成材料击穿. 一般来说，工作温度高散热条件差，介质电导及损耗 大的材料．发生热击穿的几率高。
介电强度的测试

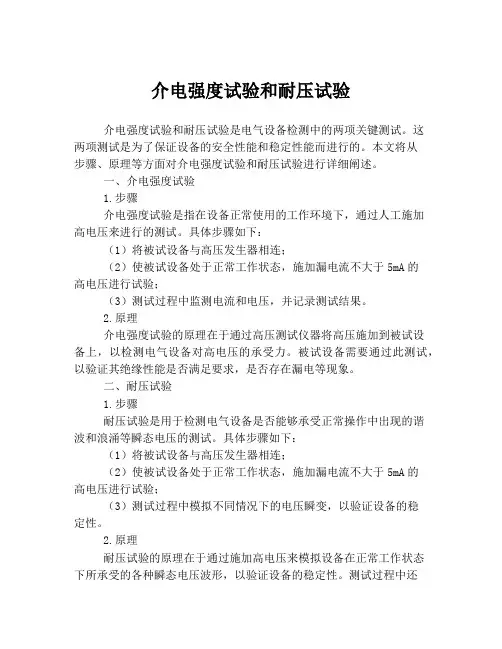

介电强度试验和耐压试验

介电强度试验和耐压试验

介电强度试验和耐压试验
介电强度试验和耐压试验是电气设备检测中的两项关键测试。

这
两项测试是为了保证设备的安全性能和稳定性能而进行的。

本文将从
步骤、原理等方面对介电强度试验和耐压试验进行详细阐述。

一、介电强度试验
1.步骤
介电强度试验是指在设备正常使用的工作环境下，通过人工施加
高电压来进行的测试。

具体步骤如下：
（1）将被试设备与高压发生器相连；
（2）使被试设备处于正常工作状态，施加漏电流不大于5mA的
高电压进行试验；
（3）测试过程中监测电流和电压，并记录测试结果。

2.原理
介电强度试验的原理在于通过高压测试仪器将高压施加到被试设
备上，以检测电气设备对高电压的承受力。

被试设备需要通过此测试，以验证其绝缘性能是否满足要求，是否存在漏电等现象。

二、耐压试验
1.步骤
耐压试验是用于检测电气设备是否能够承受正常操作中出现的谐
波和浪涌等瞬态电压的测试。

具体步骤如下：
（1）将被试设备与高压发生器相连；
（2）使被试设备处于正常工作状态，施加漏电流不大于5mA的
高电压进行试验；
（3）测试过程中模拟不同情况下的电压瞬变，以验证设备的稳
定性。

2.原理
耐压试验的原理在于通过施加高电压来模拟设备在正常工作状态
下所承受的各种瞬态电压波形，以验证设备的稳定性。

测试过程中还
要监测设备的漏电流和瞬态电压等数据，以评估电气设备的性能。

总之，介电强度试验和耐压试验是电气设备检测中必不可少的两项测试。

通过这两项测试，可以确保设备的安全性和稳定性能，为保障电气设备的可靠性提供有力保障。

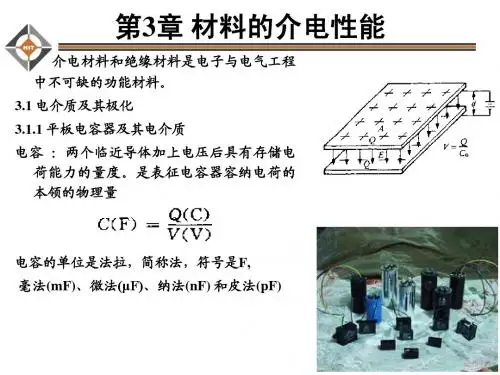

第三章 材料的介电性能--内含精选动图详述

第三章 材料的介电性能--内含精选动图详述


A、电容材料
提高击穿电压措施
1、加强冷却，提高热击穿电压； 2、 改善环境条件，防止高温，避免潮气﹑臭 氧等有害物质的侵蚀。
A、电容材料
II、传感器
C s
ε：介质介电常数 s ：极板面积 δ ：极板间距离
s
δ
ε
上式中，哪几个参量是变量？ 可以有几种传感器？
A、电容材料
II、传感器
变极距型(变间距型)电容传感器
B、压电材料----纳米发电机
1961年王中林出生于陕西省 蒲城县高阳镇，王中林的初 中和高中就是在这种大背景 下度过的，三分之一的时间 都在田里泡着，毕业于尧山 中学。
纳米发电机创始人 （王中林）
进入大学校门的第一天，他 就暗暗给自己定下一条标准， 本科每门课程不能低于90分。
B、压电材料----纳米发电机
2、介电材料在其它环境中的极化
应变场中的极化------压电效应
在完全黑暗的环境中， 将一块干燥的冰糖用榔 头敲碎，可以看到冰糖 在破碎的一瞬间，发出 暗淡的蓝色闪光，这是 强电场放电所产生的闪 光，产生闪光的机理是 晶体的压电效应
2、介电材料在其它环境中的极化 应变场中的极化------压电效应
压电效应：某些电介质，当沿着一定方向对其施力而使它变形 时，内部就产生极化现象，同时在它的一定表面上产生电荷， 当外力去掉后，又重新恢复不带电状态的现象。当作用力方向 改变时，电荷极性也随着改变。
F
＋＋＋＋＋＋ －－－－－－
F
2、介电材料在其它环境中的极化
应变场中的极化------压电效应
逆压电效应：当在电介质的极化方向施加电场，这些电 介质就在一定方向上产生机械变形或机械压力，当外加 电场撤去时，这些变形或应力也随之消失的现象。
电介质的击穿

电介质的击穿

✓ 覆盖层：在电极表面覆盖的一层很薄的绝缘材料，如电缆纸、黄 蜡布、漆膜等。
✓ 绝缘层：当覆盖层厚度增大，本身承担一定电压时，称为绝缘层。 ✓ 屏障：在油间隙中放置的尺寸较大的(与电极形状相适应)、厚度在
1~3mm的层压纸板或层压布板。
B.对固体电介质
✓ 改进制造工艺：如尽可能地清除固体介质中残留的杂质、气泡、 水分等，使介质尽可能均匀致密。这可以通过精选材料、改善工 艺、真空干燥、加强浸渍(油、胶、漆)等方法来达到。
调节电抗器的电感L或改变试 验电压的频率，达到谐振：
串联谐振回路原理图
L 1 CX
U X QU0
Q为谐振回路的品质因素，一般为20~80。
C.电压的波形
工频电压的波形：正弦波。
波形畸变影响介电强度试验结果：
✓ 高次谐波会降低击穿场强； ✓ 击穿决定于电压的峰值，而测量的电压是有效值，若波形畸变，则
✓ 发生表面闪络； ✓ 边缘电场集中导致试样击穿发生在电极的边缘。
消除措施：
✓ 将电极边缘做成圆角； ✓ 将试样和电极浸入相对介电常数（或电导率）大、击穿场
强较高的液体媒质中。
常用液体媒质有变压器油，温度较高时采用硅油。 不能选用相对介电常数或电导率太大的媒质，以免 造成测量误差和设备损坏。
如引起媒质本身发热严重、保护电阻上电压降增大、以及试验变压器过载等问题。
聚异丁烯的EB与温度关系
B.湿度的影响
湿度增大，会使击穿场强下降。 （对液体电介质尤为明显，因为水分 的电导和介质损耗较大，会改变电场 分布。）
变压器油的击穿电压与含有 水分的关系
C.气压的影响
巴申定律：
U B f ( pS ) （p为气压，S为电极间距离）
S固定，改变p时：
低压开关柜检验规程

低压开关柜检验规程

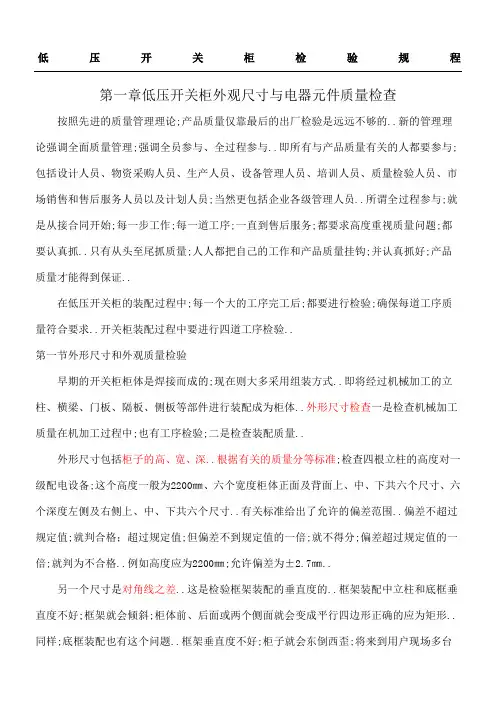

低压开关柜检验规程 The latest revision on November 22, 2020低压开关柜检验规程第一章低压开关柜外观尺寸与电器元件质量检查按照先进的质量管理理论，产品质量仅靠最后的出厂检验是远远不够的。
