第二章结构力学(李廉锟第五版)

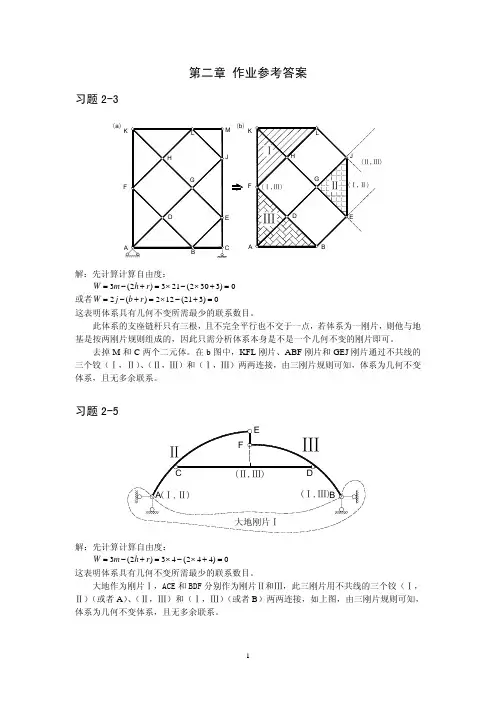

第二章 作业参考答案习题2-3(b )(a )FAK解：先计算计算自由度：3(2)321(2303)0W m h r =−+=×−×+= 或者2()212(213)0W j b r =−+=×−+=这表明体系具有几何不变所需最少的联系数目。

此体系的支座链杆只有三根，且不完全平行也不交于一点，若体系为一刚片，则他与地基是按两刚片规则组成的，因此只需分析体系本身是不是一个几何不变的刚片即可。

去掉M 和C 两个二元体。

在b 图中，KFL 刚片、ABF 刚片和GEJ 刚片通过不共线的三个铰（Ⅰ，Ⅱ）、（Ⅱ，Ⅲ）和（Ⅰ，Ⅲ）两两连接，由三刚片规则可知，体系为几何不变体系，且无多余联系。

习题2-5解：先计算计算自由度：3(2)34(244)W m h r =−+=×−×+=0这表明体系具有几何不变所需最少的联系数目。

大地作为刚片Ⅰ，ACE 和BDF 分别作为刚片Ⅱ和Ⅲ，此三刚片用不共线的三个铰（Ⅰ，Ⅱ）（或者A ）、（Ⅱ，Ⅲ）和（Ⅰ，Ⅲ）（或者B ）两两连接，如上图，由三刚片规则可知，体系为几何不变体系，且无多余联系。

KNMFJA解：先计算计算自由度3(2)328(2200)4W m h r =−+=×−×+=>3 或者2()216(280)43W j b r =−+=×−+=>这表明体系具有几何可变的（常变）。

注：如果分不清是常变还是瞬变，可以直接写可变也行。

习题2-9解：先计算计算自由度：3(2)311(2153)W m h r =−+=×−×+=0 或者2()27(113)0W j b r =−+=×−+=这表明体系具有几何不变所需最少的联系数目。

此体系的支座链杆只有三根，且不完全平行也不交于一点，若体系为一刚片，则他与地基是按两刚片规则组成的，因此只需分析体系本身是不是一个几何不变的刚片即可。

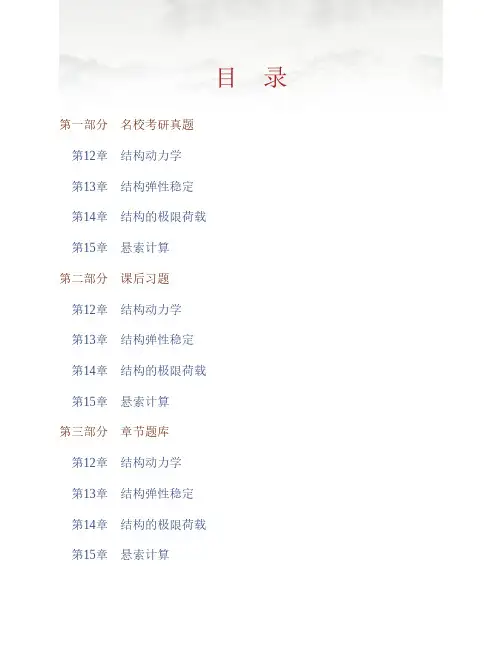

目　录第一部分　名校考研真题第12章　结构动力学第13章　结构弹性稳定第14章　结构的极限荷载第15章　悬索计算第二部分　课后习题第12章　结构动力学第13章　结构弹性稳定第14章　结构的极限荷载第15章　悬索计算第三部分　章节题库第12章　结构动力学第13章　结构弹性稳定第14章　结构的极限荷载第15章　悬索计算第四部分　模拟试题李廉锟《结构力学》（第5版）（下册）配套模拟试题及详解第一部分　名校考研真题第12章　结构动力学一、填空题1．设直杆的轴向变形不计，则图12-1所示体系的质量矩阵[M]＝]______。

[西南交通大学2007研【答案】【解析】首先判断结构有两个动力自由度：最右端m1的竖向自由度和水平方向上的自由度。

竖向自由度对应的质点的质量为m1，水平自由度对应的质点的质量为2m1，故该结构的质量矩阵为。

2．如图12-2所示结构的动力自由度为______（不计杆件质量）。

[中南大学2003研]图12-2二、选择题1．如图12-3所示结构，不计阻尼与杆件质量，若要发生共振，θ应等于（ ）。

[天津大学2005研]A ．B ．3【答案】一个自由质点的动力自由度为两个（不考虑转动自由度），本题所示结构中有三个质点，第一层的两个质点只有一个水平自由度，第二层的质点有水平和竖向两个自由度，故一共有三个动力自由度。

【解析】C ．D．图12-3【解析】当体系的自振频率与外部激励荷载的频率相同时，体系发生共振。

首先求该结构的自振频率，设m 处的位移为u （t ），质量m 处的惯性力向下为，质量3m 处的惯性力向下，弹性力向上为，向左端铰支座处取矩，列运动方程为：。

所以体系的自振频率为。

2．如图12-4所示体系（不计阻尼）的稳态最大动位移y max ＝4Pl 3/9EI ，则最大的动力弯矩为（ ）。

[浙江大学2007研]A ．7Pl/3　B ．4Pl/3C ．Pl D ．Pl/3B【答案】图12-4【解析】在质点m 处的静位移为：，则动力放大系数R d ＝；最大静力弯矩为Pl ，故最大动力弯矩为。

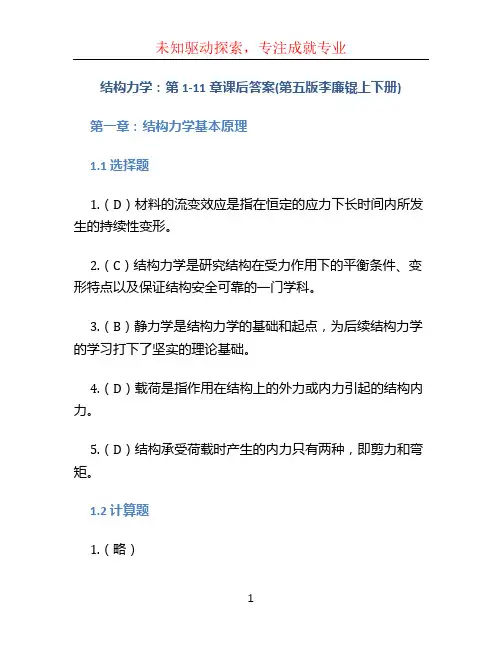

结构力学：第1-11章课后答案(第五版李廉锟上下册) 第一章：结构力学基本原理1.1 选择题1.（D）材料的流变效应是指在恒定的应力下长时间内所发生的持续性变形。

2.（C）结构力学是研究结构在受力作用下的平衡条件、变形特点以及保证结构安全可靠的一门学科。

3.（B）静力学是结构力学的基础和起点，为后续结构力学的学习打下了坚实的理论基础。

4.（D）载荷是指作用在结构上的外力或内力引起的结构内力。

5.（D）结构承受荷载时产生的内力只有两种，即剪力和弯矩。

1.2 计算题1.（略）1.3 解答题1.（略）第二章：静定结构的受力分析2.1 选择题1.（C）静定杆系是指感力作用下平衡的杆件系统。

2.（B）双铰支座在支座点允许的转动是绕一个垂直轴线。

3.（C）简支梁在跨中承受的弯矩最大。

4.（C）连续梁是指有多个支座并且跨度超过3倍的梁。

5.（A）当两个力的作用线相交于一点时，这两个力称为共点力。

2.2 计算题1.（略）2.3 解答题1.（略）第三章：约束结构的受力分析3.1 选择题1.（C）约束支座限制了结构的自由度。

2.（B）在平面约束条件下，三个约束就可以确定结构的静定条件。

3.（A）约束力分解是将复杂的约束力分解为多个简单的约束力。

4.（D）简支梁在跨中承受的弯矩最大。

5.（D）当两个力构成一个力偶时，它们可以合成一个力偶。

若力偶平行于结构截面，力偶不会在结构内产生剪力和弯矩。

3.2 计算题1.（略）3.3 解答题1.（略）第四章：图解法与力法4.1 选择题1.（D）作用在梁上的集中力可以用力的大小和作用点位置的乘积表示。

2.（B）变形图中每个单元代表一个约束力。

3.（C）悬臂梁上的力和矩可以通过力的图解法求解。

4.（D）力法是通过构造力平衡方程解得结构的内力。

5.（A）设计中常用的受力分析方法有解析法、图解法和力法。

4.2 计算题1.（略）4.3 解答题1.（略）第五章：静定系数法与弹性能力法5.1 选择题1.（C）在确定支座反力时，要根据结构属于静定结构、不完全静定结构还是超静定结构来决定求解的方程数。

结构力学习题参考答案第二章平面体系的机动分析复习思考题习题8. 图2-27所示体系因A、B、C三铰共线所以是瞬变的，这样分析正确否？为什么？解：【这道题对理解思路挺有帮助的。

】第一步：计算计算自由度WW=3m-(2h+r)=3×6-7×2=4>3 所以结构是常变体系。

第二步：分析几何构造性。

去二元体（I刚片和1杆），剩下部分是II、III刚片通过2根杆相连，是常变体系。

但是，为什么会得到如题中的结论呢？是因为2杆重复利用了，相当于在体系中多加了一根杆，增加一个联系，从而得出错误结论。

几何构造性分析，所有杆件不能重复、不能遗漏。

解:第一步：计算计算自由度WW=2j-(b+r)=2×10-(17+4)=-1,有一个多余联系。

第二步：分析几何构造性。

从上至下依次去二元体，最后发现有一根杆是多余的。

该体系是有一个多于联系的几何不变体系。

习题2-2 试对图示平面体系进行机动分析。

解:第一步：计算计算自由度WW=2j-(b+r)=2×14-(25+3)=0这表明体系具有几何不变所需最少的联系数目。

第二步：分析几何构造性。

去掉二元体后如图所示，分别在三角形基础上依次增加二元体从而形成刚片I、II，此刚片I、II通过一铰和一根不通过此铰的杆相连，得到的体系是几何不变的，且没有多余联系。

解：第一步：计算计算自由度3(2)321(2303)0W m h r =−+=×−×+=或者2()212(213)0W j b r =−+=×−+= 这表明体系具有几何不变所需最少的联系数目。

第二步：分析几何构造性此体系的支座链杆只有三根，且不完全平行也不交于一点，若体系为一刚片，则他与地基是按两刚片规则组成的，因此只需分析体系本身是不是一个几何不变的刚片即可。

去掉M 和C 两个二元体。

在b 图中，KFL 刚片、ABF 刚片和GEJ 刚片通过不共线的三个铰（Ⅰ，Ⅱ）、（Ⅱ，Ⅲ）和（Ⅰ，Ⅲ）两两连接，由三刚片规则可知，体系为几何不变体系，且无多余联系。
