防雷接地知识

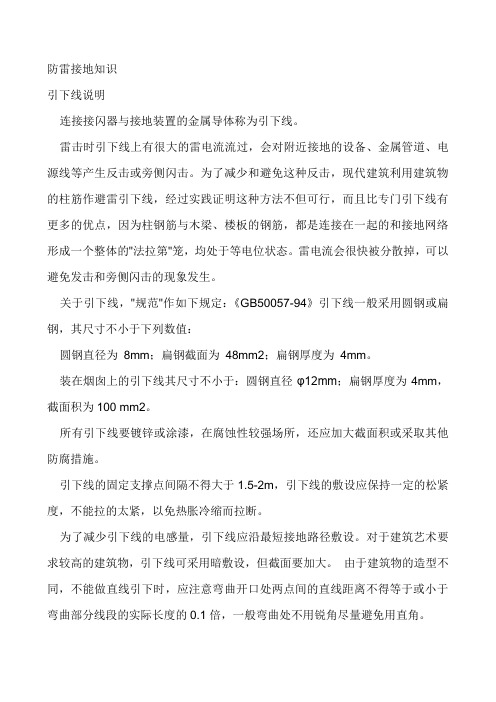

防雷接地知识引下线说明连接接闪器与接地装置的金属导体称为引下线。

雷击时引下线上有很大的雷电流流过，会对附近接地的设备、金属管道、电源线等产生反击或旁侧闪击。

为了减少和避免这种反击，现代建筑利用建筑物的柱筋作避雷引下线，经过实践证明这种方法不但可行，而且比专门引下线有更多的优点，因为柱钢筋与木梁、楼板的钢筋，都是连接在一起的和接地网络形成一个整体的"法拉第"笼，均处于等电位状态。

雷电流会很快被分散掉，可以避免发击和旁侧闪击的现象发生。

关于引下线，"规范"作如下规定：《GB50057-94》引下线一般采用圆钢或扁钢，其尺寸不小于下列数值：圆钢直径为8mm；扁钢截面为48mm2；扁钢厚度为4mm。

装在烟囱上的引下线其尺寸不小于：圆钢直径φ12mm；扁钢厚度为4mm，截面积为100 mm2。

所有引下线要镀锌或涂漆，在腐蚀性较强场所，还应加大截面积或采取其他防腐措施。

引下线的固定支撑点间隔不得大于1.5-2m，引下线的敷设应保持一定的松紧度，不能拉的太紧，以免热胀冷缩而拉断。

为了减少引下线的电感量，引下线应沿最短接地路径敷设。

对于建筑艺术要求较高的建筑物，引下线可采用暗敷设，但截面要加大。

由于建筑物的造型不同，不能做直线引下时，应注意弯曲开口处两点间的直线距离不得等于或小于弯曲部分线段的实际长度的0.1倍，一般弯曲处不用锐角尽量避免用直角。

引下线应装在人员不易碰到的隐蔽地点，以防接触电压的危害。

距地面2M以内的引下线，应有良好的保护，用瓷管或耐阳光的塑料管套住，避免人或动物触碰。

为便于检查避雷设施连接导体的导电情况和接地体的散流电阻，要在每根引下线上做断接卡子，断接卡子"规范"规定距地面最高为1.8m。

暗装引下线也应在相应的地方做断接卡子接线盒。

（利用混凝土柱钢筋做引下线时，不必做断接卡子，但必须引出测量线端子外露墙面）断接卡子必须镀锌，并保护接触面严密，接触面不得小于10 mm2卡接母丝直径必须大于8 mm，卡接母丝上应套有弹簧垫圈。

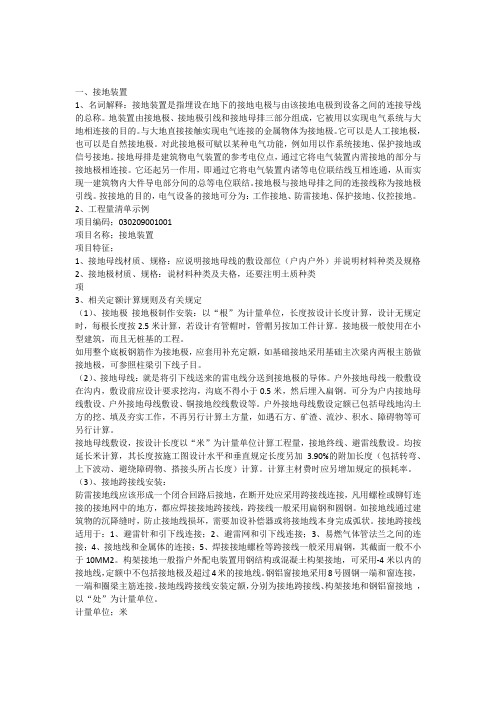

一、接地装置1、名词解释：接地装置是指埋设在地下的接地电极与由该接地电极到设备之间的连接导线的总称。

地装置由接地极、接地极引线和接地母排三部分组成，它被用以实现电气系统与大地相连接的目的。

与大地直接接触实现电气连接的金属物体为接地极。

它可以是人工接地极，也可以是自然接地极。

对此接地极可赋以某种电气功能，例如用以作系统接地、保护接地或信号接地。

接地母排是建筑物电气装置的参考电位点，通过它将电气装置内需接地的部分与接地极相连接。

它还起另一作用，即通过它将电气装置内诸等电位联结线互相连通，从而实现一建筑物内大件导电部分间的总等电位联结。

接地极与接地母排之间的连接线称为接地极引线。

按接地的目的，电气设备的接地可分为：工作接地、防雷接地、保护接地、仪控接地。

2、工程量清单示例项目编码；030209001001项目名称；接地装置项目特征；1、接地母线材质、规格：应说明接地母线的敷设部位（户内户外）并说明材料种类及规格2、接地极材质、规格：说材料种类及夫格，还要注明土质种类项3、相关定额计算规则及有关规定（1）、接地极接地极制作安装：以“根”为计量单位，长度按设计长度计算，设计无规定时，每根长度按2.5米计算，若设计有管帽时，管帽另按加工件计算。

接地极一般使用在小型建筑，而且无桩基的工程。

如用整个底板钢筋作为接地极，应套用补充定额，如基础接地采用基础主次梁内两根主筋做接地极，可参照柱梁引下线子目。

（2）、接地母线：就是将引下线送来的雷电线分送到接地极的导体。

户外接地母线一般敷设在沟内，敷设前应设计要求挖沟，沟底不得小于0.5米，然后埋入扁钢。

可分为户内接地母线敷设、户外接地母线敷设、铜接地绞线敷设等。

户外接地母线敷设定额已包括母线地沟土方的挖、填及夯实工作，不再另行计算土方量，如遇石方、矿渣、流沙、积水、障碍物等可另行计算。

接地母线敷设，按设计长度以“米”为计量单位计算工程量，接地终线、避雷线敷设。

均按延长米计算，其长度按施工图设计水平和垂直规定长度另加 3.90%的附加长度（包括转弯、上下波动、避绕障碍物、搭接头所占长度）计算。

防雷接地安全基础知识引言在今天的现代社会中，雷电是一种常见而且危险的自然现象。

当雷电来临时，不仅会对人们的生命安全造成严重威胁，还会对建筑物、设备和电力系统等产生巨大的破坏。

因此，防雷接地安全成为了我们非常重要的一项任务，本文将介绍防雷接地的基础知识。

什么是防雷接地？防雷接地是指通过一系列的措施，将建筑物、设备或系统与地面进行良好的连接，以便将雷电等异常电流引导到地下，从而降低雷击或电击的风险。

它是建筑物和设备防雷的首要步骤，也是保障人身安全和设备正常运行的基础。

防雷接地的重要性正常情况下，地球的电势潜在会保持稳定，但当雷电产生时，会产生电势差，即雷电电压。

如果建筑物或设备没有良好的接地系统，雷电电压就可能通过这些物体进入到人体或设备中，造成严重的伤害或设备损坏。

通过合理的防雷接地措施，可以将雷电电流安全地引导到地下，保护人身安全和设备的完整性。

防雷接地的基本原理防雷接地的基本原理是通过将建筑物或设备与地面进行良好的电气接触，将雷电电流迅速引导到地下，从而避免电流通过物体造成伤害或损毁。

接地系统主要由接地极、接地装置和接地导线组成。

接地极接地极是接地系统的核心组成部分，它通过与地壤形成良好接触来实现低阻接地。

接地装置接地装置用于连接接地极和接地导线，通常包括接地体、接地网和接地电阻等。

不同的接地装置适用于不同的接地需求。

接地导线接地导线用于连接接地系统的各个部分。

为了保证接地导线的导电性能，选择导电材料和合适的截面积非常重要。

防雷接地的常用方法根据不同的建筑物和设备的需求，防雷接地有多种常用的方法。

以下是几种常见的防雷接地方法。

建筑物防雷接地对于建筑物，常见的防雷接地方法包括钢筋混凝土接地、接地网接地和接地极接地等。

这些方法通过合理设计和施工，确保建筑物与地面之间的电气连接良好，将雷电电流引导到地下。

天线防雷接地天线是一种容易受到雷电影响的设备。

为了保护天线和相关设备，常见的防雷接地方法包括天线接地和天线塔接地。

防雷接地的基本知识防雷接地是一项非常重要的安全措施，目的是为了保护建筑物、设备和人的安全，避免雷电对它们造成的危害。

在防雷接地中，接地是最基本的一个环节，正确的接地可以有效地将雷电流引至地下，从而减小雷电冲击对建筑物和设备的危害。

下面就介绍一些防雷接地的基本知识。

1. 雷电流：雷电在空气电离的过程中，形成的一种瞬时电流，具有较大的电磁能量和热能量，能够对人和设备造成严重的伤害。

2. 感应电压：当雷电电流经过建筑物或设备时，会在它们表面产生一定的感应电压，如果这些电压不能及时、有效地排放，就会对它们造成危害。

3. 防雷接地：防雷接地是指将建筑物或设备通过一定的方法接地，使其与地面形成良好的接触，从而将雷电流安全地引至地下，减小对它们的危害。

4. 接地系统：接地系统是指由接地体、接地线、引下线、接地装置等组成的系统，用于实现防雷接地的功能。

其中，接地体是最重要的组成部分。

二、防雷接地的分类根据接地体的性质和用途，防雷接地可以分为如下几类：1. 自然接地：即利用自然存在的电导率较好的地层和地下水，在接地点附近选择合适的接地体，将建筑物或设备安全地接地。

2. 人工接地：即在地下挖深孔或用开挖机械打孔，再将接地体埋入地下，从而实现防雷接地。

3. 钢筋混凝土接地：即在钢筋混凝土结构中设置接地电极体系，利用钢筋混凝土一些部位作为接地系统的组成部件。

三、接地体的选择和设计接地体的选择和设计是防雷接地系统中最为关键的一环，其正确性直接关系到接地效率和防雷效果。

根据应用场合、地质条件、土壤电阻率等因素选择合适的接地体材料和形式，然后由专业电气工程师进行设计，以保证接地系统可以达到设计要求。

四、接地的施工与维护接地的施工应由专业的电气工程师进行，采用科学的施工方法和工艺，保证接地体的质量和长期稳定性。

接地系统一旦建成，还需要进行定期的维护和检测，以确保其正常运行。

具体的维护内容包括：清除接地体附近的杂物、维护接地线的完好、检查接地系统的接地电阻等。

一、雷暴日（keraunic zones）可划分为少雷区，多雷区，高雷区，强雷区（根据年平均雷暴日的多少，雷电活动区分）1、少雷区：年平均雷暴日在25天及以下的地区2、多雷区：年平均雷暴日大于26天，不超过40天的地区3、高雷区：年平均雷暴日大于41天，不超过90天的地区4、强雷区：年平均雷暴日超过90天以上地区解释：雷暴日：一天中可听到一次以上的雷声二、雷击（lightning stroke）雷云对大地及地面物体的放电现象三、直击雷(Direct Lightning Flash)是指带电云层与大地上某一点之间发生迅猛的放电现象，直击雷威力巨大，雷电压可达几万伏至几百万伏，瞬间电流可达十几万安，在雷电通路上，物体会被高温烧伤甚至融化，通常在建筑物顶部安装避雷针或避雷网等来防直击雷解释：直击雷在建筑物或防雷装置上的闪电四、非直击雷（indirect Lightning Flash）解释：击在建筑物附近的大地，其他物体或与建筑物相连的引下设备的闪电。

五、雷电过电压（Lightning Overvoltage）雷云放电在电网(或电力系统)中引起的过电压，统称为雷电过电压，于这种过电压和电网的工作电压本身没有直接关系，其所需要的电磁场能量来自电网外部，所以又称为外部过电压；又由于雷云放电发生在大气中，所以这种过电压也称为大气过电压。

该种过电压通常为单极性，持续时间很短，为us级(几至数十微秒)，幅值可能极高(可达100MV)，对电网危害很大，应当加以限制。

雷电过电压又分为直击雷过电压和感应雷过电压。

直击雷过电压是由于雷直击于电网引起的；感应雷过电压则是雷击于设备附近，由于电磁感应而在电网中产生的。

感应过电压的幅值不太高，一般不超过500～600kV，它主要对35kY及以下电网构成威胁；在电网内部，由于断路器操作和各类故障(接地、断线等)，使得系统参数发生变化，引起电磁能量的振荡和传递而出现的电压升高，称为内部过电压。

防雷的知识雷电是一种自然现象，它产生的能量巨大，对人类和物体都具有很大的威胁。

为了保护人们的生命和财产安全，防雷措施就显得非常重要。

下面我们来了解一些防雷的基本知识。

1. 雷电的形成和危害雷电是在大气中形成的一种电气现象，通常伴随着雷鸣和闪电。

由于雷电释放的能量极大，它可以瞬间点燃可燃物，对建筑物、电力设备、通信设备等造成严重损坏，甚至引发火灾和爆炸。

2. 雷电的防护原理雷电防护的基本原理是通过合理布置接地系统，将雷击电流引入地下，以保护被防护物。

接地系统是防雷措施的核心，它能够将雷电的能量迅速分散和释放，降低雷击的威力。

3. 防雷设施的分类根据不同的防护对象和要求，防雷设施可以分为以下几类：- 避雷针：避雷针是最常见的防雷设备，它通过尖端的形状和合理的高度，能够有效地吸引和接收雷电，将其引入地下。

- 避雷带：避雷带是一种安装在建筑物周围的金属带，它能够将雷电引入地下，保护建筑物免受雷击。

- 避雷网：避雷网是一种由金属导体组成的网状结构，它覆盖在建筑物的外墙和屋顶上，能够有效地分散和引导雷电。

- 接地系统：接地系统是防雷设施的核心，它通过埋设导体和深埋接地装置，将雷击电流迅速引入地下，保护设备和建筑物免受雷击。

4. 防雷设计与施工为了确保防雷设施的有效性，防雷设计和施工必须符合相关的规范和标准。

在设计阶段，需要根据被防护物的特点和周围环境，合理选择防雷设施的类型和布置方式。

在施工过程中，需要严格按照设计要求进行安装，确保接地系统的连续性和导电性。

5. 雷电预警系统除了防雷设施，雷电预警系统也是防雷工作的重要组成部分。

雷电预警系统能够及时监测雷电活动的情况，并通过声光报警等方式提醒人们采取相应的防护措施。

它可以有效地预防雷击事故的发生，保护人们的生命和财产安全。

6. 雷电安全常识在日常生活中，我们也需要了解一些雷电安全常识，以避免雷击事故的发生。

例如，在雷雨天气中，应尽量避免在室外活动，不要站在高处或者接近高耸物体，不要在室外使用金属制品，如伞和铁制的遮阳棚等。

接地防雷知识培训总结汇报接地防雷知识培训总结汇报自从公司引入新一代电脑设备后，我们所面临的接地防雷问题变得更加严峻。

为了提高员工对接地防雷知识的了解和应对能力，公司组织了一次接地防雷知识培训。

本次培训内容丰富，深入浅出，让我们受益匪浅。

以下是培训的总结汇报，旨在强化我们对接地防雷知识的理解和应用。

本次培训主要涵盖了以下几个方面的内容：一、接地防雷的基本概念和重要性接地是指将导体与大地之间建立电气连接的过程，是保障电气设备正常运行和人身安全的一项重要措施。

接地防雷是指通过接地装置，将雷电对地的电荷导入大地，保护建筑、设备和人员不受雷击的损害。

二、接地防雷的工作原理和分类接地防雷的工作原理通常是利用闪电的电磁场的共振效应来减小雷电对设备和人体的伤害。

根据接地的形式和防雷装置的种类，接地防雷可分为直接接地和间接接地两种。

三、接地防雷的常用装置和材料接地防雷主要依靠接地装置和接地材料来实现。

常见的接地装置有接地网、接地极和接地线。

接地材料包括高分子复合材料、镀锌钢板、铜排等。

在选择接地装置和材料时，要考虑地质条件、电气设备的类型和使用环境等因素。

四、接地防雷的施工和维护要点在接地防雷的施工和维护过程中，应注意合理布局、绝缘保护、接地标志等要点。

施工过程应按照相关的安全规范和标准进行，保证接地系统的稳定性和可靠性。

五、接地防雷的故障排除和应急措施接地防雷系统可能会出现故障，需要及时排除。

培训中我们学习了常见的故障排除方法和应急措施，如检查接地线路、修复受损的接地装置等。

通过此次培训，我们对接地防雷知识有了更深入的了解，同时也掌握了以下几点重要经验：首先，接地防雷是我们工作中不可忽视的重要环节，我们必须时刻保持警惕，尽可能提高接地设备的稳定性和可靠性。

其次，接地防雷的施工和维护要与相关的安全规范和标准相符合。

我们需要严格按照规定的程序和要求进行操作，确保接地系统的质量和可靠性。

此外，接地防雷的故障排除和应急措施需要掌握。
