供水施救系统建设安装标准

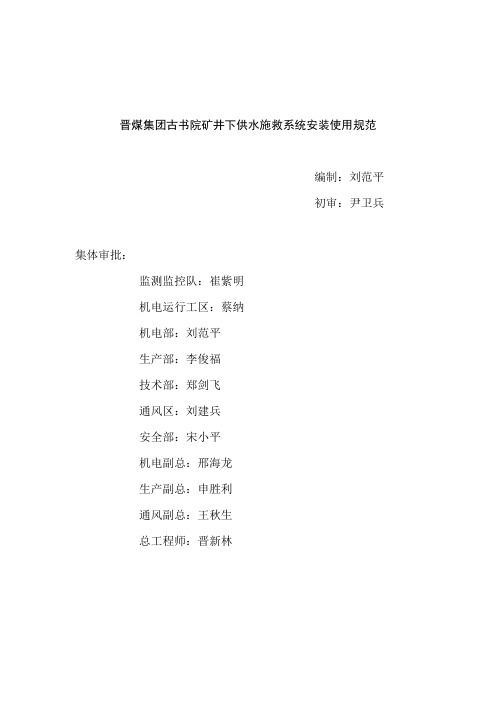

晋煤集团古书院矿井下供水施救系统安装使用规范编制：刘范平初审：尹卫兵集体审批：监测监控队：崔紫明机电运行工区：蔡纳机电部：刘范平生产部：李俊福技术部：郑剑飞通风区：刘建兵安全部：宋小平机电副总：邢海龙生产副总：申胜利通风副总：王秋生总工程师：晋新林晋煤集团古书院矿井下供水施救系统安装使用规范根据“六大安全系统”的要求，结合相关规定，特制定本规范：一、一般要求1．1系统应符合本标准的规定，符合《煤矿安全规程》、MT/T1004-2006等标准的有关规定，系统中的设备应符合有关标准及各自企业产品标准的规定，并按照经规定程序批准的图样及文件制造和成套。

1．2自制件经检验合格、外协件、外购件具有合格证或经检验合格方可用于装配。

、1．3装置的水管、三通及阀门及仪表等设备的材料应符合GB.3836等相关规定。

1．4装置的水管、三通及阀门及仪表等设备的耐压材料不小于工作压力1.5倍。

1．5装置零、部件的连接应牢固、可靠。

1．6装置的操作应简单、快捷、可靠。

1．7装置的外表面涂、镀层应均匀、牢固。

1．8装置应具有减压、过滤、三通阀门等功能。

1．9饮用水质用应符合CJ94-2005的规定。

1．10供水水源应需要至少2处以确保正常供水。

1．11供水施救。

供水应保持24小时有水。

1．12避灾人员在使用装置时，应保障阀门开关灵活、流水畅通。

二、环境条件除有关标准另有规定外，系统中用于煤矿井下的设备应在下列条件下正常工作：a)环境温度：0℃～40℃；b)平均相对湿度：不大于95（+25℃）；c) 大气压力：80kPa-106kPa；d) 有爆炸性气体混合物，但无显著振动和冲击、无破坏绝缘的腐蚀性气体。

三、系统组成系统一般由清洁水源、供水管网、三通、阀门、过滤装置及监测供水管网系统的等其他必要设备组成。

四、主要功能4．1系统应具有基本的防尘供水功能；4．2系统应具有供水水源优化调度功能；4．3系统应具有在各采掘作业地点、主要硐室等人员集中地点在灾变期间能够实现应急供水功能；4．4系统应具有过滤水源功能。

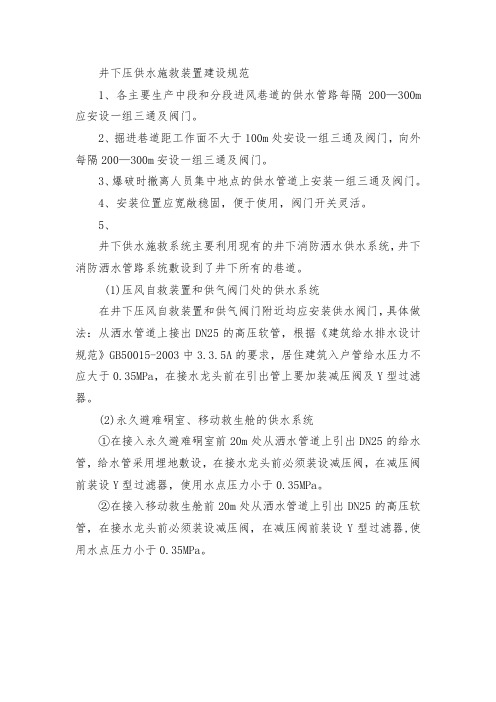

井下压供水施救装置建设规范
1、各主要生产中段和分段进风巷道的供水管路每隔200—300m 应安设一组三通及阀门。

2、掘进巷道距工作面不大于100m处安设一组三通及阀门，向外每隔200—300m安设一组三通及阀门。

3、爆破时撤离人员集中地点的供水管道上安装一组三通及阀门。

4、安装位置应宽敞稳固，便于使用，阀门开关灵活。

5、
井下供水施救系统主要利用现有的井下消防洒水供水系统，井下消防洒水管路系统敷设到了井下所有的巷道。

(1)压风自救装置和供气阀门处的供水系统
在井下压风自救装置和供气阀门附近均应安装供水阀门，具体做法：从洒水管道上接出DN25的高压软管，根据《建筑给水排水设计规范》GB50015-2003中3.3.5A的要求，居住建筑入户管给水压力不应大于0.35MPa，在接水龙头前在引出管上要加装减压阀及Y型过滤器。

(2)永久避难硐室、移动救生舱的供水系统
①在接入永久避难硐室前20m处从洒水管道上引出DN25的给水管，给水管采用埋地敷设，在接水龙头前必须装设减压阀，在减压阀前装设Y型过滤器，使用水点压力小于0.35MPa。

②在接入移动救生舱前20m处从洒水管道上引出DN25的高压软管，在接水龙头前必须装设减压阀，在减压阀前装设Y型过滤器,使用水点压力小于0.35MPa。

“六大系统”建设标准及维护管理一，供水施救系统：1，定义：在矿山发生灾变时，为井下提供生活饮用水的系统，包括水源、过滤装置、供水管路、三通及阀门等。

2，安装地点：采掘作业场所、爆破时撤离人员集中等地点。

3，建设要求：（1）各主要生产中段和分段进风巷道的供水管路上每隔200m~300m应安设一组三通及阀门。

（2）独头掘进巷道距工作面不大于100m处的供水管路上应设一组三通及阀门，向外每隔200m~300m应安设一组三通及阀门。

（3）爆破时撤离人员集中地点的供水管路上应安设一组三通及阀门。

（4）三通及阀门安装地点应宽敞、稳固，安装位置应便于避灾人员使用：阀门应开关灵活。

（5）供水施救的配套设备应符合相关标准规定，纳入安全标志管理的应取得矿用安全标志。

（6）供水施救系统安装完毕，经验收合格后方可投入使用。

（7）供水管路敷设应牢固平直，应采用钢质材料或其他具有同等强度的阻燃材料。

4，维护与管理：（1）应指定各采掘区域专人负责供水施救系统的日常检查与维护工作。

（2）应绘制供水施救系统布置图，并根据井下实际情况的变化及时更新。

布置图应标明三通及阀门位置，以及供水管路的走向等。

（3）应定期对供水施救系统进行巡视和检查，发现漏水、松动等故障及时处理。

（4）应配备足够的备件，确保供水施救系统能正常使用。

（5）应根据各类事故灾害特点，将供水施救系统的使用纳入相应事故应急预案中，并对入井人员进行供水施救系统使用的培训，确保每位入井人员都会正确使用。

（6）相应图纸、技术资料应归档保存。

二，压风自救系统1，定义：在矿上发生灾变时，为井下提供新鲜风流的系统，包括空气压缩机、送气管路、三通及阀门、油水分离器、压风自救装置等。

2，安装地点：采掘作业场所、爆破时撤离人员集中等地点。

3，建设要求：（1）各主要生产中段和分段进风巷道的压风管路上每隔200m~300m应安设一组三通及阀门。

（2）各主要生产中段和分段进风巷道的压风管路上每隔200m~300m应安设一组三通及阀门。

《煤矿井下“安全避险六大系统”建设指南》中关于压风自救、供水施救的设置标准压风自救系统压风自救系统一般由地面空气压缩机系统、输气管路和终端用气装置组成。

空气压缩机站配置主要包括供电设施、空气压缩机、冷却循环系统、监测监控及各种保护、管路、管路附件及储气装置等。

输气管路组成包括：主管、主干、支管、连接法兰、快速接头、弯头、管路三通（多通）、管道阀门、压力表、汽水（油）分离装置。

终端用气装置包括：永久避难硐室、移动救生舱及掘进工作面临时呼吸自救系统（面罩式、防护袋式）。

1、压风自救系统的建设原则煤矿企业压风自救系统应按照《煤矿安全规程》要求建立压风自救系统的基础上，满足在灾变期间能够向所有采掘作业地点提供压风供气的要求，建设完善的压风自救系统。

1.空气压缩机（1）空气压缩机应设置在地面。

对于深部多水平开采的矿井，空气压缩机安排在地面难以保证对井下作业点有效供风时，可在其供风水平以上2个水平的进风井井底车场安全可靠地位置安装，并取得煤矿矿用产品安全标志，但不得选用滑片式空气压缩机。

（2）空气压缩机在满足要求的同时，至少要有1台备用。

（3）空气压缩机应符合国家标准、行业标准和《煤矿安全规程》等规定的要求，应配备压力表、安全阀等，对水冷空气压缩机必须装设断油、断水、超温等安全保护装置。

（4）空气压缩机宜采取顺序控制，实习自动化运行，并具有联网通讯和远程监控功能。

（5）空气压缩机应装备在线监控检测系统，以便有关人员可以随时了解空气压缩机的运行情况。

（6）空气压缩机站宜设置储气罐，并应在储气罐的出口管道上加装释压阀。

释压阀的口径不得小于出风管的直径。

储气罐应设在室外阴凉处，储气罐内的温度保持在120℃以下，并装有超温保护装置，在超温时可自动切断电源盒报警。

2.压风自救管道（1）所有矿区采区避灾路线上均应敷设压风管道，并设置供气阀门，间隔不大于200m。

水文地质条件复杂和极复杂的矿井应在各水平、采区和上山巷道最高处敷设压风管道，并设置供气阀门。

煤矿供水施救设施安装方案依据国家安全监管总局国家煤矿安监局《关于建立完善煤矿安全井下安全避险“六大系统”的通知》要求以华亭煤业集团《关于建立完善煤矿井下安全避险“六大系统”的会议纪要》，结合我矿实际，为提高矿井安全治理水平，特编制供水施救系统安装技术方案，以便在灾难急救时，能够供应足够的饮用水，到达抢险救灾，施救的目的。

一、矿井概况砚北煤矿主采煤5层倾角3-51°，平均煤厚46m，属近水平、缓倾斜及急倾斜共存的特厚煤层，为低瓦斯矿井，煤尘具有爆炸危急性。

矿井原设计生产力量300万t/a ，2023年达产，2023至2023年完成了600万吨改扩建任务，现实际年产量500万吨左右。

采纳斜井双水平上下山联合开拓，综采放顶煤开采，全部垮落法治理顶板，目前为1502、1504及2502三个采区,150401及250206两个综放面生产。

二、供水施救系统简介：1、现有水源：我矿现有供水水源为主副井区工业广场有1500m高位水池两个，主井区有200m水池两个，主要供副井区生活用水和洗煤厂防尘；南风井工业广场有1000m、200m高位水池各一个，污水处理站一个（日处理力量为3000m），生产用水主要由污水处理站处理井下废水和高位水池自来水补充供应。

自来水由西华和砚峡乡供应。

供水施救系统跟防尘供水为同一管路，高位水池与污水处理站管路在井口相通，可通过掌握阀进展转化，供给井下自来水进展施救。

2、井下主要管路的分布及型号：矿井防尘系统采纳静压供水，主要运输巷、各采掘工作面巷道内均敷设防尘供水管路。

防尘管路系统为（未注明主管路全部为DN100）：①、南进风井筒（125）→S1105车场→1502采区皮带上山→1502采区2#联络巷→1502采区轨道下山→+860水平轨道大巷→2502采区辅运大巷→二水平五五联络巷→二水平皮带大巷→2502皮带上山→2502皮带上山1050甩车场→1050皮带大巷→主井②、南进风井筒（125）→S1105车场→1502采区皮带上山→1502采区2#联络巷→1502采区轨道下山→+860水平轨道大巷→2502采区辅运大巷→250206上工作面辅运顺槽（Ф50）→250206上工作面进风顺槽（Ф80）。

文件编号：RHD-QB-K4622压风自救、供水施救的安装实施方案标准版本（解决方案范本系列）编辑:XXXXXX查核:XXXXXX时间:XXXXXX压风自救.供水施救的安装实施方案标准版本操作指导：该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳走地有效运转而制走的，并由相关人员在办理业务或操作时进行更好的判断与管理…其中条款可根据自己现实基5出上调整，请仔细浏览后进行编辑与保存。

一、【安全专篇】要求(-)设置井下压风自救系统(1)空压机安装在地面,能有效为井下作业点供风。

(2)压风自救系统设在压缩空气管路上，为所有采掘作业地点提供压缩空气。

(3 )压风自救系统设置在距离采掘工作面25-40n巷道内、放炮地点、撤离人员与警戒人叫所在的位置以及回风巷道有人作业外。

长距离的掘进巷道每隔50m设置一组压风自救系统。

(4 )每个压风自救系统一般可供5-8人使用，压缩空气供给量,每人不d>T0.3m3/min o(5)井下压风管路要采取保护措施,防止灾变破坏。

(二)井下消防、洒水系统1、水源及管道布置井下消防、洒水水源取自地面静压清水池，井下排水经净化处理后,水质符合井下消防洒水用水水质标准,可作为井下消防、洒水及井下各用水设施的供水水源。

在地面设有一座容积为50叶3的井下消防洒水池及20叶3的备用井下消防水池,以保证井下静压供水水量及水压需要。

井下消防、洒水系统和生产用水采用合流制,管网呈枝状布置,管道由副斜井引入井下,经减压后, 送至各消防、洒水及井下各用水设施的用水点。

在井下运输、回风大巷、采区运输、回风顺槽和掘进工作面运输、回风巷道等,均敷设有井下消防洒水管道，并每隔100m（运输巷为50m）设支管阀门，阀门后装快速管接头，作用有二，其一作消防用,其二作冲洗巷道用。

井下消火栓及消防支管出口压力一般为0.4mpa ,井下其它各用水设施出口压力大于l.Ompa的采用动压给水。

（三）灾变逃生路线1、当井下发生瓦斯（煤尘）爆炸、火灾时,必须首先佩戴好自救器，位于灾害进风狈啲人员，沿迎风方向组织撤离,沿最短路线，迅速撤至地面。

压风自救供水施救的安装实施方案压风自救、供水施救装置是一种应急救援设备，用于解决在灾害事故发生时由于供水中断导致自救难题。

压风自救设备能够提供新鲜氧气，供水施救装置则能够提供安全饮用水。

以下是压风自救、供水施救装置的安装实施方案。

压风自救装置主要由气瓶、面罩、管道系统、减压阀、压力表等组成。

其安装实施方案如下：1.确定设备安装地点：安装地点应选择通风良好、空间相对宽敞的地方，距离高层建筑则应保持一定距离，以防火灾蔓延。

2.安装设备支架：在安装地点固定支架，用于支撑设备的气瓶和管道系统。

3.安装气瓶：将气瓶固定在支架上，并与管道系统连接。

4.安装面罩：根据使用者的头部尺寸选择合适的面罩，并将其与管道系统连接。

5.安装减压阀和压力表：在管道系统中安装减压阀和压力表，用于监测和调节气体压力。

供水施救装置主要由水箱、滤水器、管道系统、出水阀等组成。

其安装实施方案如下：1.确定设备安装地点：安装地点应选择不易被污染的地方，离灾区较近，便于供水救援。

2.安装水箱：将水箱固定在支架上，并将其与管道系统连接。

3.安装滤水器：将滤水器安装在供水管道上，用于过滤杂质和净化水源。

4.安装出水阀：在供水管道上安装出水阀，通过控制出水阀来控制供水量和压力。

5.安装管道系统：根据实际需求布置供水管道，确保水流通畅，不易泄漏。

三、安全措施在进行压风自救、供水施救设备的安装时1.确保设备安装牢固：设备的支架、固定螺栓等应安装牢固，以免发生意外脱落、倾倒等情况。

2.严格按照规定操作：在操作设备时，应按照使用说明书的要求进行操作，禁止超负荷使用。

3.定期维护检查：定期对设备进行检查和维护，保持设备的正常使用状态，确保在紧急情况下能够正常运作。

4.储备充足的气瓶和水源：在灾害发生前要及时储备充足的气瓶和水源，以备紧急使用。

总之，压风自救、供水施救装置的安装实施方案需要根据实际情况灵活调整，确保装置能够在灾害事故发生时有效地进行自救和供水救援。

河南地方锦塬煤业有限公司压风自救、供水施救系统设计通防科二零一九年河南地方锦塬煤业有限公司压风自救、供水施救系统设计为了提升矿井安全防护水平，按照《煤矿安全规程》、《矿井压风自救装置技术条件》（MT390-1995）、及《金属非金属地下矿山供水施救系统建设规范》（AQ 2035-2011）和国家关于对煤矿“六大系统”中压风、供水施救系统的相关要求或标准，根据我矿情况，矿井采用的压风自救装置是ZYJ-M6型，是压风自救和供水施救兼用型。

一、压风自救系统为保证矿井发生灾变时井下作业人员的安全，在井下所有采掘作业地点、附近巷道内、爆破地点、撤离人员与警戒人员所在的位置及回风道有人作业等处设有避难硐室，避难硐室内安装压风自救系统，其风源来自地面空气压缩站，井下压风管路要采取保护措施，防止灾变破坏，确保在井下发生灾变时，现场作业人员有充分的氧气供应，防止发生窒息事故。

压缩空气由地面压风机站直接供给。

1、压风管路的安装1）井上压风管一般采用直埋铺设，井下非直埋管道。

2)在井口、井下管道的最底处，上山的入口处，均设油水分离装置，供气集中处设置储气罐；3）压气管道铺设在井下大巷及有人作业的地方，在无人工作的地方不铺设送气管道压气管道在地面部分采用焊接连接，在井下及井筒部分采用快速接头连接；4) 压风管路从压风机房→副井→井底车场→12采区轨道上山→井下各个地点。

压风管路采用Φ108×5mm(主干管)、Φ57×4mm(干管)无缝钢管。

5)井下大巷干管每隔200m设一个三通阀门，掘进工作面和回采工作面每隔100m设一个三通阀门，在采掘工作面安装压风自救装置时，应在出口阀处设置减压阀，在压气管上设三通阀门、减压装置及汽水分离器，压风自救装置根据人数配置；6）压风管道安装之前刷防腐漆。

2、压风自救装置的安装地点①回采工作面：在距回采工作面上、下口25-40m处各设7组压风自救装置，每组装6个压风自救吸气面罩。

供水施救系统建设安装标准1、井下所有避灾路线上必须敷设供水管路，沿途及有人工作岗点附近必须设置供水施救分支阀门。

2、供水施救系统的管路规格选用标准：（1）由地面静压水池至井底主要轨道运输大巷（含-488轨道暗斜井、-920轨道巷）的主供水管路直径不低于φ108mm镀锌钢管；（2）各采区轨道巷及-820水平以下采掘工作面顺槽的主供水管路为φ108mm镀锌钢管；（3）主要运输巷的主供水管路为φ75mm钢丝骨架聚乙烯管；（4）-488水平以上的采掘工作面顺槽与采区运输巷等地点的主供水管路为φ57mm镀锌钢管。

（5）进入避难硐室和救生舱的供水管路直径不得小于φ57mm。

（6）供水施救分支阀门统一选用φ16mmqj型球阀，与主管路接口处使用φ16mm直通。

3、管路敷设要牢固平直，吊挂固定间距不得超过3m，采用金属托架配合u型卡固定，不便使用托架的地点采用钢丝绳吊挂。

4、在与其它用途管路吊挂在同一侧时，应吊挂于压风管路下方、其它管路上方。

5、管路吊挂在行人侧时，最低处应距底板1.8米以上，与该侧巷帮应保持0.05米以上距离；管路吊挂在非行人侧时，最低处应距底板0.5米以上，与该侧巷帮应保持0.05米以上距离。

6、静压水池至上井口段的主管路截止阀后，应设置三通及阀门（安装位置应在便于人员出入和操作的较为开阔的地点）；在下井口附近的主供水管路上应装设截止阀、过滤器、减压阀。

以上装置的通径、承压不得小于该处管径及最大内部水压。

7、各采区开门点分支三通前的主供水管路上应安装一个截止阀（距水源最近和最远点不受此限）；各分支管路在与上级管路开口点处必须安装与分支管路直径一致的阀门。

8、轨道运输巷（指进风巷道）内的供水管路上，供水施救用分支阀门间距不超过100米；回风巷、胶带运输机巷、井底车场、采用可燃性材料支护的巷道的供水管路上，供水施救用分支阀门间距不超过50米；阀门设置位置应与压风自救分支阀门设在一处，水平间距不超过1米。

供水施救系统管理制度一、供水施救系统基本规范1、煤矿企业必须结合自身安全避险的需求,建设完善供水施救系统;2、供水水源应引自消防水池或专用水池;有井下水源的,井下水源应与地面供水管网形成系统;地面水池应采取防冻和防护措施;3、所有矿井采区避灾路线上应敷设供水管路,压风自救装置处和供压气阀门附近应安装供水阀门;4、矿井供水管路应接入紧急避险设施,并设置供水阀,水量和水压应满足额定数量人员避险时的需要,接入避难硐室和救生舱前的20米供水管路要采取保护措施;5、供水施救系统应能在紧急情况下为避险人员供水、输送营养液提供条件;二、供水施救系统设备、设施的管理制度1、系统应符合本标准的规定,符合煤矿安全规程、AQ1020-2006等标准的有关规定,系统中的设备应符合有关标准及各自企业产品标准的规定;1自制件经检验合格,外协件、外购件具有合格证或经检验合格方可用于装配;2装置的水管、三通及阀门及仪表等设备的材料应符合GB3836等相关规定;3装置的水管、三通及阀门及仪表等设备的耐压材料不小于工作压力倍;4装置零、部件的连接应牢固、可靠;5装置的操作应简单、快捷、可靠;6装置的外表面涂、镀层应均匀、牢固;7装置应具有减压、过滤、三通阀门等功能;8饮用水质用应符合CJ94-2005的规定;9供水水源应需要至少2处以确保在灾变情况下正常供水;10供水施救;供水应保持24小时有水;11避灾人员在使用装置时,应保障阀门开关灵活、流水畅通;2、系统组成系统一般由清洁水源、供水管网、三通、阀门、过滤装置及监测供水管网系统的等其他必要设备组成;3、主要功能1系统应具有基本的防尘供水功能;2系统应具有供水水源优化调度功能;3系统应具有在各采掘作业地点、主要硐室等人员集中地点在灾变期间能够实现应急供水功能;4系统应具有过滤水源功能;具体说明：防尘供水管道与扩展饮用水管道衔接处或在供水终端处增加过滤装置,以达到正常饮用水要求5系统宜具有管网异常报警功能;水压异常、流量异常6系统宜具有水源、主干、分支水管管网压力、及流量等监测功能；7系统宜保护水管管网功能,以防止灾变破坏;三、供水施救系统技术资料管理制度为了进一步加强图纸、技术资料在使用过程中,做到真实、准确,同时做到统一管理,以便充分利用,确保矿井安全生产,特制定本制度;1、要有专人保管图纸、技术资料,每月进行一次档案清理工作,图纸资料分类明确,查找方便;2、系统设备布置图、饮水点图、系统布置电子图等每季必须进行一次绘制,每月根据现场实际情况及时修改补充,确保图纸的真实性、准确性;3、日常各种记录在每月月底进行及时分类归档封存,以备查阅,保存时间不得少于一年;每遇调整系统布置时,应及时修改补充设备台帐;4、本单位其他科室人员使用图纸、技术资料都必须出具借条,并严格做好记录;5、对无保留价值的图纸、技术资料整理列出清单,需报矿长及总工程师审查,进行销毁并清帐;四、供水施救值轮流班制度1、为了强化管理,确保安全生产的正常进行,矿领导、生安科队及相关科队管理人员必须每天有人值班,实行值班领导24小时责任制;2、井下维修值班人员必须执行24小时轮流值班,及时处理生产过程中的薄弱环节和系统安全隐患,保证系统的完好性;3、领导干部、维修人员值班要有值班记录,对未处理完的问题要有交接;4、领导必须亲临生产现场,检查生产中存在的问题和安全隐患,并现场落实维修人员督促整改,对一时不能处理的问题必须落实人员,限定时间整改;5、调度室负责领导干部的监督,对违反有关规定的人和事有权进行处理;五、供水施救系统设备定期检修制度1、供水施救系统设备,定期送相关部门或检测中心检修,并由送检人员做好相关记录;2、加强供水施救系统设备日常检查工作,对问题或隐患,及时发现,及时处理,并做好系统设备检修记录表;3、搞好清洁水源、供水管网、三通、阀门、过滤装置及监测供水管网系统设备维护保养及管理工作;4、供水管网的延伸和维护,三通、阀门、过滤装置等由机电科负责维护检修；及时更换易损零部件和部分设施设备;六、系统网络运行管理制度1、供水管网每处应设置安全管理牌版;清洁水源要指定人员看管,保证供水设备正常运转;各地点使用的水嘴必须明确队组、人员看管、吊挂和移动;造成损坏或丢失的,应由责任人负责赔偿;2、供水施救系统维护人员对对安全监控设备进行巡检、维修、保养,发现问题及时处理,保证设备完好,可靠运行;3、供水施救系统维护人员应做好安全系统设备台帐、故障登记、检修记录、巡检记录、调校测试记录;4、供水施救系统值班人员要时刻注意供水施救系统运行情况,认真监视各测点变化等信息情况;发现缺水、压力降低等异常情况,要立即向值班矿长、系统维护人员汇报;5、供水施救系统管理人员要及时绘制补充饮水点布置图和设备布置图,填写修改安全理牌板内容;七、供水施救系统故障报告制度供水施救系统维修人员必须实行24小时不间断监管,当煤矿的供水施救系统系统发生故障时,应按以下规定执行;1、当煤矿的供水施救系统发生故障时,能现场处理的立即处理；不能处理的必须立即向矿调度室报告,并通知有关部门立即协助处理;2、如遇我矿供水施救系统不正常运行,值班矿长应及时会同相关人员制定故障期间采取的安全措施;3、在故障发生后,应积极组织抢修,尽快恢复正常;并将发生故障时间、现象、原因、处理办法、恢复时间等做好记录;4、当煤矿的供水施救系统发生故障时,立即向单位负责人报告;八、管网异常上报制度为保证我矿供水施救系统的正常、准确的运行,当系统出现异常情况时,应按以下进行上报;1、煤矿供水施救系统异常种类有：1缺水；2供水管网堵塞、泄漏；3三通、阀门、过滤装置；4供水施救系统无压力；5其它安全系统异常情况或安全隐患;当出现以上异常情况时,值班人员应按异常情况上报程序进行上报;2、煤矿供水施救系统值班员发现供水施救系统无压力,必须立即通知煤矿值班领导负责组织管网的排查,并立即将采取措施;同时要在处理过程及发生故障时间、现象、原因、处理办法、恢复时间等做好记录;3、煤矿供水施救系统维修值班人员现场发现三通、阀门、过滤装置等损坏,必须立即维修并上报调度室;4、煤矿地面供水施救系统值班人员收到系统维修值班人员供水施救系统异常情况时要及时通知矿值班领导,并就处理情况每半小时上报一次,若情况消除则只报送结果,以备核查;5、供水施救系统值班人员接到故障信号后,应立即通知井下代班矿长查明原因,报告跟班安全员或工程师;6、接到故障报警后,要立即报告值班矿长和总工程师并协助进行事故处理;7、井下维修人员,发现供水施救系统不安全隐患时,在尽可能查明情况后,应立即向上级主管汇报;8、矿长、总工程师应经常通过监控了解井下安全情况,调用计算机贮存的资料更好地指挥安全生产;九、供水施救系统事故应急预案为了进一步提高煤矿事故防范意识,保证矿井安全生产和职工人身安全；使矿井遇供水施救系统事故时避免发生混乱,以最大限度地降低事故危害影响程度,提高调度监控中心值班人员处理灾害事故的应变能力,特制定本预案;1、成立事故应急救援指挥领导小组总指挥：矿长矿长未到场时,值班领导负责指挥副总挥：机电副矿长、技术负责人、安全、生产副矿长成员：调度主任、安监科长、地面负责人,各采掘机运队队长和跟班人员;2、事故应急救援的主要任务对井上、井下发生供水施救系统故障时,必须在较短时间内恢复并正常投入使用;3、事故应急救援的主要职责;1负责事故应急救援的管理和组织;2负责事故应急救援的技术知识培训;3负责事故应急救援人、财物的组织和调配;4负责物资的管理;4、程序1调度值班员接到发生故障时,由领导小组、副指挥长机电副矿长,查明其原因,作出正常的判断,制定解决方案;2凡被通知的单位和人员都应作好一切恢复供水施救系统的人力、物力的准备工作,听候安排;3调度员随时向总指挥汇报处理的进展情况;4供水施救系统维修工必须服从调度指挥;5事故处理完毕后,各采掘机运队积极组织人员恢复正常生产;十、供水施救系统维修工岗位责任制1、在矿长和安全副矿长的领导下,严格执行国家安全生产法律法规、条例及矿有关规章制度;2、负责安装、回收、维修给排水、压风等系统的管路,使其正常运行,按规定做好各种施工记录;3、负责检查各系统管路,避免跑、冒、滴、漏、堵现象发生;4、协助其它与管道问题有关的工作,积极提高工作效率;5、按规定负责巡检的地点、部位,并做好记录;6、完成预防性维修工作和节能工作;7、进行日常检验各类水管、泵房和设备间,且保清洁卫生;8、随时完成领导交办的其他工作任务;十一、供水施救系统维修工操作规程1、井下作业;1井下作业时,应检查附近风流中瓦斯浓度必须小于1%,禁止违章作业;2在运输巷道内,必须在作业区设置明显标志,以免行人和车辆发生事故;3在维修有压力管道时,应先泄压;4安装大管时,要齐抬齐放,步调一致避免砸伤人;5水压试验时,注意压力表的指示是否灵活、正确,打压时必须在指定压力下操作;6开动阀门,站在侧面,慢慢启动;停水修理时,事先必须联系好,同意后方可进行,并在阀门上挂牌,严防发生人身及设备事故;7下井作业,维修后必须应保障阀门开关灵活、流水畅通;8在靠近电源和有触电危险地施工时,必须通知单位切断电源;9因需要而切断水源,必须通知调度室,经值班矿长同意后方可切断;2、高空作业;1首先检查梯子与跳板必须牢固可靠,梯子竖直角度不能小于35度或大于60度,并有专人监护;2系好工具袋,并检查使用的工具是否合适,切不可将工具乱放在跳板和架子上,以免发生严重事故;3高空作业超过3米以上时,若无安全措施要系安全带,攀高作业禁止穿皮鞋;4高空作业,施工现场不许有人停留,3米以上高空作业,下面必须专人指挥与监护;3、使用工具注意事项;1锯管时,要配合好,管快割断时,用力不要过猛,注意截下管头打伤脚;2使用管钳子要注意,不能以大代小,装卸丝扣时,管钳子要咬紧,严防滑脱;3使用大、小锤时,锤头必须牢固,检查把柄是否破裂;4、搞协助时,应注意事项：1配合电、气焊时,要戴好防护眼镜,以免弧光伤眼;2使用手电钻时,要带好胶皮手套,并接上地线,避免造成严重事故;3电、气焊工作时,未经考试合格不许操作,应严格遵守焊接安全操作规程;通信联络系统管理制度一、通信联络系统基本规范1、煤矿必须按照安全避险的要求,进一步建设完善通信联络系统;2、煤矿应安装有线调度系统;井下机应使用本质安全型;宜安装应急广播系统和无线通信系统,安装的无线通信系统应与调度互联互通;3、在矿井主副井绞车房、井底车场、运输调度室、采区变电所、水泵房等主要机电设备硐室以及采掘工作面和采区、水平最高点,应安设;紧急避险设施内、井下主要水泵房、井下中央变电所和突出煤层采掘工作面、爆破时撤离人员集中地点等地方,必须设有直通矿井调度室的;4、距掘进工作面30～50米范围内,应安设；距采煤工作面两端10～20米范围内,应分别安设；采掘工作面的巷道长度大于1000米时,在巷道中部应安设;5、机房及入井通信电缆的入井口处应具有防雷接地装置及设施;6、井下基站、基站电源、、广播音箱应设置在便于观察、调试、检验和围岩稳定、支护良好、无淋水、无杂物的地点;7、煤矿井下通信联络系统的配套设备应符合相关标准规定,纳入安全标志管理的应取得煤矿矿用产品安全标志;二、通信联络系统管理制度三、通信联络系统设备管理制度1、设备的使用和维护⑴、各责任单位按职责范围负责通讯设施的维护工作;通讯故障时,责任单位必须安排当班人员进行排除;⑵、设备出现故障时,应及时到监控中心领取设备更换,监控中心负责维修和发放,维修配件由监控中心提报,发生丢失,使用单位按折价赔偿;⑶、生产过程中需要变动设备位置时,必须经调度室、监控中心批准,任何单位和个人严禁擅自改动通信联络系统、并接设备;⑷、各单位在变更工作地点时,该地点范围内的所有通讯设施与矿组织的交接一并进行;原施工单位要该工作地点范围内的通讯设施完好交给接收单位,接收单位随即履行通讯设施的安撤、使用、维护和管理的职责;交接双方应在交接完毕后到监控中心办理转、消账,如未办理,发生损坏、丢失等现象,将追究原登记在案单位的责任;2、设备检修：1检修后的通讯设备应保持原有的防爆性能;在维修本质安全型设备时其本安电路的电气参数应保持在产品说明书标定的范围内,其保护性能应满足产品使用说明的要求;若需更换本质安全电路及其关联电路的电气组件时,应选用规格、型号相同的电气组件,不得擅自更改;2在进行通讯设备检修前,应根据系统、设备的工作原理,认真分析故障现象,迅速查找和修理;在查找故障时,一般遵循从系统到具体设备,先排除设备自身故障再查找线路故障;3对于故障组件的检修,一般在井上通讯设备维修室进行;在维修前,应了解该组件的工作原理、工作电压、各点波形和频率,根据电路原理图和印制线路板图维修;4通讯设备维修室一般应配备万用表、电工组合工具、校验平台等;5设备检修完毕后,必须做到零部件齐全、外壳应无损伤;6各部位螺钉、弹簧垫、垫圈等应齐全完整;7拧卸凹窝内的螺钉时,应使用专用工具;8按线路图校对设备接线,接线应正确,连接应良好,元件、导线应齐全无损;9以上各款达不到要求,每次罚款100-300元,由监控中心主任监督执行,矿总工抽查;3、设备安全管理：1任何单位不得破坏、私自扣留、存放设备、线缆、接线盒等通讯材料和设施,一经发现,除按原价罚款;采煤、掘进各备用1部及接线盒2使用单位在安撤调度通讯线缆过程中,要严格按照质量标准化标准执行,严禁拉、乱、扯;处理线路故障时,必须对接头部分补处理,严禁出现明头和绝缘胶布包扎现象,一经发现,将给予每次50元以上的罚款处理;四、通信联络系统设备定期检修制度为保证设备运行状态达到最好状态,需经常对设备设施、线路进行维护保养,调试;1、设备的维护保养分月度、季度、半年、年度,由技术员按维修保养项目、内容、达标参数制订保养计划,交各班组实施;2、各班组每次完成常规保养后,责任人和主管填写保养记录并存档;3、设备的维修分小修、中修、大修三种,由技术员根据设备的性能等规划编制维修方案,交班组执行;4、如检修保养中发现有可能导致严重故障的缺陷事项,必须立即填入维修保养记录表,上报整改;5、每次检修保养后必须填写相应的表格,副主任负责监督执行;6、设备应尽量避免安装在有潮气、淋水、积水的工作地点;7、定期清除设备灰尘、油污和潮气,擦拭、调整各个触点：螺钉应紧固,触点接触应良好,送、受话器通话效果应良好,铃声应响亮;8、更换设备、话盒、听盒、接线盒等工作可在井下进行,其他修理工作应在井上进行;在井下打开机箱之前,应通知调度值班员,待更换完毕修复后,再通知调度值班员恢复正常使用;9、为使设备保持完好通话状态,维修人员要经常巡查维护,每月不少于2次,并填写好检修记录;10、要定期巡查电光缆,每月不少于一次,检查有无撞伤或挤压、掉落情况,发现问题及时处理;11、节假日前对重要部门实测一次,调度、安监、医院等用每月实测一次;如需要检修时,应装备用机;12、每月按区段沿线路徒步巡查一次,检查以下内容并填写巡查记录：线杆有无歪斜,拉线撑铁是否有效,垂度是否合适,挂钩是否松动,树木、房屋是否与电缆摩擦,塌陷地段是否积水,电力线是否威胁安全,各处分线箱有无变化;13、每月查对一次用户名称、号码,配线号和电缆序号应一致;14、全数字程控调度交换机的维修1机房温度、环境温度、供电电源、接地电阻一定要符合说明书要求;2软件故障可按复位键消除;3不可带电插拔插件;4两次开机时间间隔在3min以上;5若有硬件故障,可换正常的备用板,故障板可寄回厂家维修;五、通讯联络系统维修工岗位责任制1、通讯维修工必须熟练掌握有关安全生产的法律、法规及相关专业知识,并依法经过培训,熟悉避灾路线；负责全矿通讯系统的安全运行,保养维修、更换、撤除和安装工作;2、认真贯彻执行党的安全生产方针,遵守国家政策、法规、上级的有关规定和指示,及煤矿“三大规程”,负责井上、下所有通讯设备的安装、维护、撤除及动态质量检查,对本工作范围内的安全工作负责;3、使全矿井的通讯设备处于完好状态、,保持通讯系统设备运转正常,信号畅通,系统发生故障后,要及时进行排查处理,不能处理的,及时汇报;4、熟悉干、支、分线所有线路,掌握线路施工、维护质量标准及井下电气设备失爆标准;5、严格按照施工作业规程和措施规定的安装标准和规定进行安装,杜绝无措施施工;6、严格遵守煤矿安全规程和通讯系统的相关操作规程,禁止违章操作或作业;7、熟悉井下避灾路线,做好自主保安和业务保安8、参加通讯系统的专业培训,积极开展革新技术改造和技术交流活动,协助中心搞好新技术,新工艺,新材料的应用和推广,不断改善矿井通讯状况;9、努力学习通讯系统的理论知识,提高业务水平,做好业务保安;10、遵章守纪,服从分工,积极完成中心和领导分配的其它各项任务;11、及时回收和敷设通讯线路;12、必须尽职尽责,杜绝“三违”现象;六、通信联络系统操作人员岗位责任制1、操作人员必须熟练掌握有关安全生产的法律、法规及相关专业知识,负责当班通讯记录、接听上级领导安排并提供与值班领导,熟悉避灾路线;2、认真贯彻执行党的安全生产方针,遵守国家政策、法规、上级的有关规定和指示,及煤矿“三大规程”,负责通讯记录和传达所有通讯设备的安装、维护、撤除时的操作,对本工作范围内的安全工作负责;3、确保使全矿井的通讯设备处于完好状态、,保持地面通讯系统设备运转正常,信号畅通,系统发生故障后,要及时通知通讯维修工进行排查处理,不能处理的,及时汇报;4、熟悉干、支、分线所有线路;5、严格按照操作规程和措施规定的标准和规定进行操作,号码更换后及时通知相关领导,对上级安排的事情及时上报;6、严格遵守煤矿安全规程和通讯系统的相关操作规程,禁止违章操作或作业;7、熟悉井下避灾路线,号码和安装位置,使用情况;8、参加通讯系统的专业培训,积极开展革新技术改造和技术交流活动,协助中心搞好新技术,新工艺,新材料的应用和推广,不断改善矿井通讯状况;9、努力学习通讯系统的理论知识,提高业务水平,做好业务保安;10、遵章守纪,服从分工,积极完成中心和领导分配的其它各项任务;11、及时对更换后的表进行修改;12、必须尽职尽责,杜绝“三违”现象;七、交接班制度为确保设备的正常运行及本班没有完成的各项任务得到接班人员的处理和完善,根据实际情况制定本制度;具体如下：1、接班员须知1上一班设备运行情况；2正在检修的设备情况；3设备故障的处理经过和结果；4重大隐患或上级领导安排的问题记录是否详细、全面、字体是否清晰;2、交接班程序1按规定时间由交班员工主持交接班;2交班员工宣读本班工作情况及设备运行情况,设备故障的处理结果和经过;3交接班双方会齐共同对主要巡视内容进行巡检,接班检查,交班随从巡查;4报告检查结果;5正常：接班人员签字,交接班结束;6不正常：由交班人员处理,接班人员配合；一时难以完成的,转由接班人员进行;7交接班情况记录在交接班记录表中,双方签字认可;3、交接班暂停凡有下列情况不得交接班,必要时立即通知主管到现场处理;1巡视记录与实际情况不符时;2交接班人不在场时;3接班人员精神状态不良,包括倦怠、醉酒和伤病等时;4设备有故障在抢修中,而又必须交接双方共同处理时;5设备运行有异常而又找不出原因或运行情况不明时;八、设备机房防火制度加强我矿防火安全工作,保护通讯设备、企业财产及工作人员生命安全,保障各项系统的正常运行,为确保防火安全措施的落实,制定本制度;具体如下：1、不得在机房内吸烟;2、维修工作中需使用易燃物品要事先清除火源,工作中要防止易燃物外泄;机房内不得存放易燃物品;3、需要动火作业时,由相关专业的管理员填写机房动火作业申请表,经矿总工同意后方能施工;施工前应清除动火现场的易燃物品,准备好灭火器；施工后认真检查,确认无火种后方能离开;4、部门管理人员在当值期间,应注意检查机房内的灭火自救措施,并教导员工掌握各种灭火器械的性能及处理各种消防信号的正确方法;5、当值人员应巡查、记录责任管辖区域内消防器材和消防设备的情况,及时报告、处理火警信号;6、机房内的楼梯、走道、出人口要保持畅通无阻,严禁堆放物件;7、机房内的灭火器、备用灯指示灯等设施,必须保持完整好用;8、发生电气火灾时,当值人员施救时应坚持“先断电,后灭火”原则；防止扩散,并用二氧化碳及其他干式灭火器扑救;9、火灾时设备操作应按各工种的安全操作规程操作,并做好防火措施;10、严格遵守用电管理制度：11、安装电气设备,必须符合有关规定,并由电工按操作规程安装任何单位或个人均不得擅自安装;12、临时用电,须经监控中心同意;13、严禁擅自乱拉接电线和违章使用电气设备;14、严禁用铜、铝、铁制品代替保险丝安装;15、不准在电线上搭挂物品和超负荷用电;16、遇火灾时,要及时上报调度室、保卫科,并采取相应的灭火措施;灭火后,要详细记录火灾成因及灭火情况,书面上报公司领导;九、值班管理制度值班是保证在工作时间内通讯不失控的重要措施,也是强化安全管理、落实防范措施的体现形式,根据我矿实际情况制定本制度;具体如下：1、值班员工必须严格坚守岗位,不得私自离岗、串岗;未经批准擅自脱离岗位者,作违反劳动纪律处理；造成损失的,追究其经济责任;2、值班员工必须集中精力,保持警觉,认真工作,不得麻痹大意或做任何与值班岗位无关的事情;3、值班员工必须服从主任的安排,听从调配,执行主任的工作指令;4、值班员工必须严格执行巡检制度；做到腿勤、眼尖、耳灵、脑活、手快,及时发现隐患,迅速排除故障,保证设备安全运行;5、值班员工外出时必须有人替班,保持联系;6、值班员工必须掌握并正确实施应急处理方案;遇突发性事件,应保持冷静,果断处理;7、值班员工必须做好收集有关数据和原始记录,汇报上级及时处理;8、值班人员必须做好当班的工作记录,按栏目要求认真如实填写;十、运行记录管理制度加强运行记录的日常管理,运行现场不断创新完善,规范其标准,制定本制度1、巡视值班记录表每天记录一次,电气设备运行记录、每天记录一次,由主任检查后每月月底将表格汇总存档;2、设备维修保养记录由维修人员填好后交科室,相关专业的管理员审查后签名,每月月底将记录表格汇总存档;3、巡检记录表每日均由当班值班员巡查设备后签名,由主任抽查监督,月底汇总后存档;。
