六大系统——供水施救系统

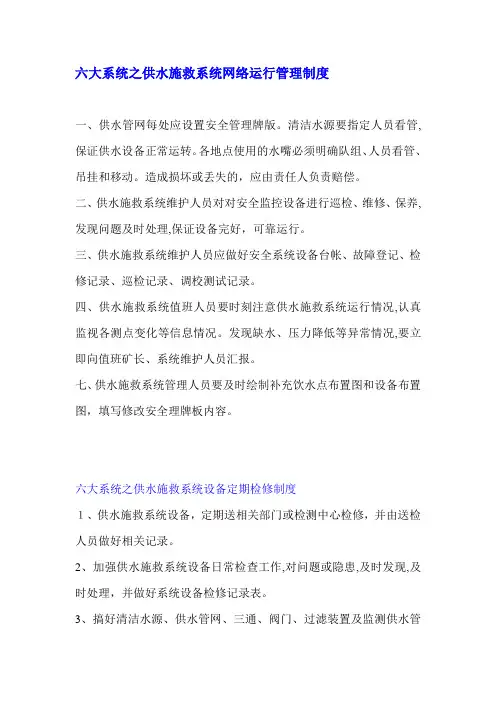

六大系统之供水施救系统网络运行管理制度一、供水管网每处应设置安全管理牌版。

清洁水源要指定人员看管,保证供水设备正常运转。

各地点使用的水嘴必须明确队组、人员看管、吊挂和移动。

造成损坏或丢失的，应由责任人负责赔偿。

二、供水施救系统维护人员对对安全监控设备进行巡检、维修、保养,发现问题及时处理,保证设备完好，可靠运行。

三、供水施救系统维护人员应做好安全系统设备台帐、故障登记、检修记录、巡检记录、调校测试记录。

四、供水施救系统值班人员要时刻注意供水施救系统运行情况,认真监视各测点变化等信息情况。

发现缺水、压力降低等异常情况,要立即向值班矿长、系统维护人员汇报。

七、供水施救系统管理人员要及时绘制补充饮水点布置图和设备布置图，填写修改安全理牌板内容。

六大系统之供水施救系统设备定期检修制度１、供水施救系统设备，定期送相关部门或检测中心检修，并由送检人员做好相关记录。

2、加强供水施救系统设备日常检查工作,对问题或隐患,及时发现,及时处理，并做好系统设备检修记录表。

3、搞好清洁水源、供水管网、三通、阀门、过滤装置及监测供水管网系统设备维护保养及管理工作。

4、供水管网的延伸和维护,三通、阀门、过滤装置等由机电科负责维护检修；及时更换易损零部件和部分设施设备。

供水施救系统维护管理制度为了提升矿井安全防护水平,确保供水施救系统的使用可靠,根据我矿实际情况，特制定本制度。

一、系统制度1、地面永久性水池每季度检查一次,根据情况及时清挖，做好水池密封，要采可靠的防冻和防杂物掉入措施。

2、井下所有供水施救管路必须保持24小时供水畅通,水源泵必须保证完好，一转一备。

3、供水施救系统主管路安设内径不小于10０mｍ的无缝钢管,分支管路安设内径不小于50mｍ的无缝钢管，管路要吊挂平直、不拐死弯，接头阀门完好不漏水。

４、主要大巷每隔１０0m设置支管和阀门,在带式输送机巷道中应每隔50m设置支管和阀门，必须保证其可靠性。

５、所有供水管路三通阀门必须齐全，手把灵活。

什么是“六大系统”
随着近日来“六大系统”的检查工作日益渐多，就有更多人会问“六大系统”都包括什么？煤矿井下安全避险“六大系统”是监测监控、人员定位、紧急避险、压风自救、供水施救和通信联络六大系统，属于安全系统。

监测监控
在井下各个重要地点安装传感器，对井下各个地点的危险气体进行监测监控，并设定报警值，当危险气体超出报警值，传感器发出声光报警信号，并传输到地面中心站，对瓦斯监控，当瓦斯超限能发出声光报警，并切断该巷道内的全部非本质安全性电源。

人员定位
通过入丼人员随身携带射频卡，井下设立检查定位基站，对所经过该区域的人员进行定位跟踪，并能过通过定位射频卡发出呼叫信号，通知携带人危险信息。

通讯联络
矿井通讯是煤矿安全生产调度、安全避险和应急求援的重要工具，我矿装备调度通信系统，对井上下的通信电话能够及时进行拦截、强插、录音和群体呼叫功能。

紧急避险
人员入丼前携带隔离式自救器，井下建立避灾硐室要为避险人员提供氧气、水、食物等生存条件、通信设施、医疗急用用品，并设置各种气体传感器有瓦斯、氧气、一氧化碳、二氧化碳、温度等。

压风自救
压风自救系统：由空气压缩机将压风通过送气管路、汽水分离器进入到压风自救装置内，
供水施救
我矿已建立完善的防尘供水系统，并加强供水管理管理，确保管路跑、冒、滴、漏。

《煤矿井下“安全避险六大系统”建设指南》中关于压风自救、供水施救的设置标准压风自救系统压风自救系统一般由地面空气压缩机系统、输气管路和终端用气装置组成。

空气压缩机站配置主要包括供电设施、空气压缩机、冷却循环系统、监测监控及各种保护、管路、管路附件及储气装置等。

输气管路组成包括：主管、主干、支管、连接法兰、快速接头、弯头、管路三通（多通）、管道阀门、压力表、汽水（油）分离装置。

终端用气装置包括：永久避难硐室、移动救生舱及掘进工作面临时呼吸自救系统（面罩式、防护袋式）。

1、压风自救系统的建设原则煤矿企业压风自救系统应按照《煤矿安全规程》要求建立压风自救系统的基础上，满足在灾变期间能够向所有采掘作业地点提供压风供气的要求，建设完善的压风自救系统。

1.空气压缩机（1）空气压缩机应设置在地面。

对于深部多水平开采的矿井，空气压缩机安排在地面难以保证对井下作业点有效供风时，可在其供风水平以上2个水平的进风井井底车场安全可靠地位置安装，并取得煤矿矿用产品安全标志，但不得选用滑片式空气压缩机。

（2）空气压缩机在满足要求的同时，至少要有1台备用。

（3）空气压缩机应符合国家标准、行业标准和《煤矿安全规程》等规定的要求，应配备压力表、安全阀等，对水冷空气压缩机必须装设断油、断水、超温等安全保护装置。

（4）空气压缩机宜采取顺序控制，实习自动化运行，并具有联网通讯和远程监控功能。

（5）空气压缩机应装备在线监控检测系统，以便有关人员可以随时了解空气压缩机的运行情况。

（6）空气压缩机站宜设置储气罐，并应在储气罐的出口管道上加装释压阀。

释压阀的口径不得小于出风管的直径。

储气罐应设在室外阴凉处，储气罐内的温度保持在120℃以下，并装有超温保护装置，在超温时可自动切断电源盒报警。

2.压风自救管道（1）所有矿区采区避灾路线上均应敷设压风管道，并设置供气阀门，间隔不大于200m。

水文地质条件复杂和极复杂的矿井应在各水平、采区和上山巷道最高处敷设压风管道，并设置供气阀门。

煤矿井下安全避险“六大系统”一、《国务院关于进一步加强企业安全生产工作的通知》(国发[2010]23号)：煤矿和非煤矿山要制定和实施生产技术装备标准，安装监测监控系统、井下人员定位系统、紧急避险系统、压风自救系统、供水施救系统和通信联络系统等技术装备，并于3年之内完成。

《通知》特别强调，要建立坚实的技术保障体系，强制推行先进适用的技术装备。

严格规定“逾期未安装的，依法暂扣安全生产许可证、生产许可证”。

二、《国家安全监管总局国家煤矿安监局关于建设完善煤矿井下安全避险“六大系统”的通知》(安监总煤装[2010]146号)1、建设完善矿井监测监控系统。

煤矿企业必须按照《煤矿安全监控系统及检测仪器使用管理规范》(AQ1029-2007)的要求，建设完善安全监控系统，实现对煤矿井下瓦斯、一氧化碳浓度、温度、风速等的动态监控，为煤矿安全管理提供决策依据。

要加强系统设备维护，定期进行调试、校正，及时升级、拓展系统功能和监控范围，确保设备性能完好，系统灵敏可靠。

要健全完善规章制度和事故应急预案，明确值班、带班人员责任，矿井监测监控系统中心站实行24小时值班制度，当系统发出报警、断电、馈电异常信息时，能够迅速采取断电、撤人、停工等应急处置措施，充分发挥其安全避险的预警作用。

2010年底前，全国所有煤矿要完成监测监控系统的建设完善工作。

2、建设完善煤矿井下人员定位系统煤矿企业必须按照《煤矿井下作业人员管理系统使用规范》(AQ1048-2007)的要求，建设完善井下人员定位系统，并做好系统维护和升级改造工作，保障系统安全可靠运行。

所有入井人员必须携带识别卡(或具备定位功能的无线通讯设备)，确保能够实时掌握井下各个作业区域人员的动态分布及变化情况。

要进一步建立健全制度，发挥人员定位系统在定员管理和应急救援中的作用。

2010年底前，中央企业和国有重点煤矿企业的所有煤矿要完成井下人员定位系统的建设完善工作；2011年底前，其它所有煤矿要完成井下人员定位系统的建设完善工作。

安全避险“六大系统”安装标准及要求安全避险“六大系统”安装标准及要求金属非金属地下矿山安全避险“六大系统”是指监测监控系统、井下人员定位系统、紧急避险系统、压风自救系统、供水施救系统和通信联络系统。

根据安监总管一〔2010〕168号文要求，地下矿山应按规定要求安装使用安全避险“六大系统”，并加强日常管理和维护，确保各系统正常运行。

安全避险“六大系统”安装标准及要求监测监控系统安全监测监控系统，包括有毒有害气体浓度监控装置、通风系统动态监测装置、地压监测监控装置、作业人员出入视频监控装置。

本石场不属于开采高硫等有自然发火危险矿床的地下矿山企业，不属于存在大面积采空区、工程地质复杂、有严重地压活动的地下矿山企业，不属于开采与煤共生矿体的地下矿山企业。

按照安监总管一〔2010〕168号要求，本石场需要安装一氧化碳浓度监控装置、通风系统动态监测装置及作业人员出入视频监控装置。

监测监控系统在井口值班房设置具有数据显示、传输、存储、处理、打印、声光报警、控制等功能的监控终端，所有监测监控装置通过信号电缆连接至监控终端，所有监测监控结果及数据均能及时反馈至监控终端。

一氧化碳浓度监控装置本石场开采矿体为中厚层状生物碎屑白云质灰岩，围岩为灰岩或石英砂岩、粉砂岩，矿岩岩性稳定，对人体健康和周围环境不会造成影响。

但开采过程中，由于需要进行爆破作业，并采用内燃设备装运矿石，火药燃烧后产生的炮烟及内燃设备排出的尾气含有大量一氧化碳等有毒有害物质，当其大量积聚于采场、运输巷道等作业场所而不能及时排出地表，超过一定浓度时，容易造成人员中毒事故。

为实现对井下一氧化碳等有毒有害气体浓度的动态监控，确保作业场所的安全，设计选用GTH1000型一氧化碳传感器按要求安装于井下各部位。

GTH1000型一氧化碳传感器是新一代智能型一氧化碳传感器,采用标准信号输出，可与各种监控系统配套使用，连续监测工作环境中的一氧化碳浓度。

具有通讯距离远、接点输出功率大、就地显示、声光报警、红外遥控调校、安装使用方便等特点。

煤矿六大系统煤矿六大系统是指：监测监控、人员定位、通信联络、紧急避险、压风自救、供水施救。

1、煤矿安全监控系统煤矿安全监控系统主要用来监控和预警瓦斯、火、冲击地压等特大事故。

煤矿安全监控系统检测甲烷浓度、风俗、风压、馈电状态、风门状态、风筒状态、局部通风机开停、主通风机开停等，当瓦斯超限或局部通风机停止运行或掘进巷道停风时，自动切断相关区域的电源并闭锁，同时报警。

系统还具有煤与瓦斯突出预警、火灾监控与预警、矿山压力检测与预警等功能。

煤矿安全监控系统在应急救援和事故调查中也发挥着重要作用。

当煤矿井下发生瓦斯（煤尘）爆炸等事故后，系统的检测记录是确定事故时间、爆源火源等重要依据之一。

根据检测数据突变等信息分析爆炸时间。

根据检测的设备状态分析火源。

根据检测的局部通风机、风门、主通风机、风俗、风压、瓦斯浓度等分析瓦斯积聚原因。

根据检测的瓦斯浓度变化，分析及范围等。

煤矿安全监控系统一般由传感器、执行机构、分站、电源箱、主站、主机、系统软件、服务器、打印机、大屏幕、UPS电源、远程终端、网络接口和电缆等组成。

传感器、执行机构、分站、电源箱等放置在井下，其他设备放置在地面。

瓦斯检测是放置瓦斯爆炸和煤与瓦斯突出预警的重要参数。

因此，采煤工作面及回风巷、掘进工作面及回风流峰地点必须设置甲烷传感器。

当甲烷浓度达到或超过报警浓度时，声光报警、提醒领导、生产调度等及时将人员撤离至安庆处，及时处理事故隐患，放置瓦斯爆炸等事故发生。

当甲烷浓度达到或超过断电浓度时，去额段被控区域电源，避免或减少由于电气设备失爆、违章作业、电气设备故障电火花或危险温度引起瓦斯爆炸；避免或减少采、掘、运等设备运行产生的摩擦撞击火花及危险温度等引起瓦斯爆炸。

局部同等级及其风筒风量检测是防治局部通风机停风和风筒漏风造成积聚的有效措施。

因此，局部通风机必须设置设备开停传感器。

煤矿必须设置风速、风压、风门状态、主通风机等传感器，及时发现通风系统隐患，防治瓦斯积聚和瓦斯爆炸事故发生。

河南地方锦塬煤业有限公司压风自救、供水施救系统设计通防科二零一九年河南地方锦塬煤业有限公司压风自救、供水施救系统设计为了提升矿井安全防护水平，按照《煤矿安全规程》、《矿井压风自救装置技术条件》（MT390-1995）、及《金属非金属地下矿山供水施救系统建设规范》（AQ 2035-2011）和国家关于对煤矿“六大系统”中压风、供水施救系统的相关要求或标准，根据我矿情况，矿井采用的压风自救装置是ZYJ-M6型，是压风自救和供水施救兼用型。

一、压风自救系统为保证矿井发生灾变时井下作业人员的安全，在井下所有采掘作业地点、附近巷道内、爆破地点、撤离人员与警戒人员所在的位置及回风道有人作业等处设有避难硐室，避难硐室内安装压风自救系统，其风源来自地面空气压缩站，井下压风管路要采取保护措施，防止灾变破坏，确保在井下发生灾变时，现场作业人员有充分的氧气供应，防止发生窒息事故。

压缩空气由地面压风机站直接供给。

1、压风管路的安装1）井上压风管一般采用直埋铺设，井下非直埋管道。

2)在井口、井下管道的最底处，上山的入口处，均设油水分离装置，供气集中处设置储气罐；3）压气管道铺设在井下大巷及有人作业的地方，在无人工作的地方不铺设送气管道压气管道在地面部分采用焊接连接，在井下及井筒部分采用快速接头连接；4) 压风管路从压风机房→副井→井底车场→12采区轨道上山→井下各个地点。

压风管路采用Φ108×5mm(主干管)、Φ57×4mm(干管)无缝钢管。

5)井下大巷干管每隔200m设一个三通阀门，掘进工作面和回采工作面每隔100m设一个三通阀门，在采掘工作面安装压风自救装置时，应在出口阀处设置减压阀，在压气管上设三通阀门、减压装置及汽水分离器，压风自救装置根据人数配置；6）压风管道安装之前刷防腐漆。

2、压风自救装置的安装地点①回采工作面：在距回采工作面上、下口25-40m处各设7组压风自救装置，每组装6个压风自救吸气面罩。

矿山井下安全避险“六大系统“安全避险“六大系统”包含：监测监控系统、井下人员定位系统、紧急避险系统、压风自救系统、供水施救系统和井下通信联络系统。

一.监测监控系统简介：监测监控系统主要用来监控和预警有毒有害气体、火、冲击地压等重特大事故。

监测监控系统监测有毒气体浓度、风速、温度、粉尘、风压、馈电状态、风门状态、风筒状态、局部通风机开停、主通风机开停等，当出现超限或局部通风机停止运行运行或掘进巷道停风时，自动切换相关区域的电源并封锁，同时报警。

系统还具有预警，火灾监控与与预警、矿山压力监测与预警等功能。

监测监控系统在应急救援和事故调查中也发挥着重要的作用。

当矿井下发生瓦斯爆炸等事故后，系统的检测记录是确定事故时间、爆炸源、火源等重要依据之一。

根据监测的数据突变等信息分析事故时间。

根据监测的有毒有害气体浓度和时间顺序等分析事故源。

根据监测的设备状态分析火源。

根据监测的局部通风机、风门、主通风机、风速、风压、有毒有害气体浓度等分析有毒有害气体积聚原因。

根据监测的有毒有害气体的浓度变化，分析波及范围等。

监测控制系统一般由传感器、执行机构、分站、电源箱（或电控箱）、主站（或传输接口）、主机（含显示器）、系统软件、服务器、打印机、大屏幕、UPS电源、远程终端、网络接口和电缆等组成。

传感器、执行机构、分站、电源箱（或电控箱）等设置在井下，其他设备设置在地面。

监测监控系统是防止有毒有害气体的浓度和其他安全事故预警的重要参数。

因此，采掘工作面及回风巷、掘进工作面及回风流等地点必须设置有毒有害气体浓度检测传感器。

当有毒有害气体浓度达到或超过报警浓度时，声光报警，提醒领导，生产调度等及时将人员撤至安全处，及时处理事故隐患，防止有毒有害气体爆炸等事故发生。

当有毒有害气体浓度达到或超过断电浓度时，切断被控区域电源，避免或减少由于电气设备失爆、违章作业、电气设备故障电火花或危险温度引起报气体爆炸；避免或减少开采、掘进、运输等设备运行产生的摩擦撞击火花及危险温度等引起气体爆炸。

金属非金属地下矿山安全“六大系统”建设规范要点和建设期其它应注意的事项国家安全监管总局于2011年7月13日下发了《国家安全监管总局关于切实加强金属非金属地下矿山安全避险“六大系统”建设的通知》（安监总管一〔2011〕108号），明确了建设“六大系统”的重要意义和建设要求。

“六大系统”是指金属非金属地下矿山监测监控系统、人员定位系统、压风自救系统、供水施救系统、紧急避险系统、通信联络系统。

各系统建设的行业标准为:《金属非金属地下矿山监测监控系统建设规范》（AQ2031-2011）《金属非金属地下矿山人员定位系统建设规范》（AQ2032-2011）《金属非金属地下矿山压风自救系统建设规范》（AQ2034-2011）《金属非金属地下矿山供水施救系统建设规范》（AQ2035-2011）《金属非金属地下矿山紧急避险系统建设规范》（AQ2033-2011）《金属非金属地下矿山通信联络系统建设规范》（AQ2036-2011）。

金属非金属地下矿山“六大系统”建设规范是强制性标准，已取得安全生产许可证的单位没有达到“六大系统”建设规范的逐步完善,在延证前必须完成。

正在申领安全生产许可证的单位在现场验收前必须达到规范要求。

一、人员定位系统建设规范要求要点1、井下最多同时作业人数不少于30人的金属非金属地下矿山应建立完善人员定位系统；井下最多同时作业人数少于30人的地下矿山应建立完善人员出入井信息管理制度，准确掌握井下各个区域作业人员的数量。

2、各单位的井口翻牌制度是出入井信息管理制度一种形式，下井人员牌要和花名册相对应，如人员变动要及时更新。

做到井下各个区域作业人员的情况要一目了然。

3、矿山管理人员下井还要根据《关于建立矿山管理人员出入井登记制度的通知》逐一认真填写《矿山管理人员出入井登记表》。

二、压风自救系统建设规范要求要点1、压风自救系统的空气压缩机应安装在地面，并能在10min内启动。

空气压缩机安装在地面难以保证对井下作业地点有效供风时，可以安装在风源质量不受生产作业区域影响且围岩稳固、支护良好的井下地点。

煤矿六大系统的要求和六大系统的主要内容是那些？煤矿井下；安全避险；六大系统；安全监控；人员定位；通信联络；紧急避险；压风自救、供水施救、1 煤矿安全监控系统煤矿安全监控系统主要用来监控和预警瓦斯、火、冲击地压等重特大事故。

煤矿安全监控系统监测甲烷浓度、风速、风压、馈电状态、风门状态、风筒状态、局部通风机开停、主通风机开停等，当瓦斯超限或局部通风机停止运行或掘进巷道停风时，自动切断相关区域的电源并闭锁，同时报警。

系统还具有煤与瓦斯突出预警、火灾监控与预警、矿山压力监测与预警等功能[3]。

煤矿安全监控系统在应急救援和事故调查中也发挥着重要作用。

当煤矿井下发生瓦斯（煤尘）爆炸等事故后，系统的监测记录是确定事故时间、爆源、火源等重要依据之一。

根据监测数据突变等信息分析爆炸时间。

根据监测的瓦斯浓度和时间顺序等分析爆源。

根据监测的设备状态分析火源。

根据监测的局部通风机、风门、主通风机、风速、风压、瓦斯浓度等分析瓦斯积聚原因。

根据监测的瓦斯浓度变化，分析波及范围等。

煤矿安全监控系统一般由传感器、执行机构、分站、电源箱（或电控箱）、主站（或传输接口）、主机（含显示器）、系统软件、服务器、打印机、大屏幕、UPS电源、远程终端、网络接口和电缆等组成。

传感器、执行机构、分站、电源箱（或电控箱）等设置在井下，其他设备设置在地面。

瓦斯监测是防治瓦斯爆炸和煤与瓦斯突出预警的重要参数。

因此，采煤工作面及回风巷、掘进工作面及回风流等地点必须设置甲烷传感器。

当甲烷浓度达到或超过报警浓度时，声光报警，提醒领导、生产调度等及时将人员撤至安全处，及时处理事故隐患，防止瓦斯爆炸等事故发生。

当甲烷浓度达到或超过断电浓度时，切断被控区域电源，避免或减少由于电气设备失爆、违章作业、电气设备故障电火花或危险温度引起瓦斯爆炸；避免或减少采、掘、运等设备运行产生的摩擦撞击火花及危险温度等引起瓦斯爆炸。

局部通风机及其风筒风量监测是防治局部通风机停风和风筒漏风造成瓦斯积聚的有效措施。

压风自救系统管理制度为了提升我矿安全防护水平，确保压风自救系统的使用可靠，根据我矿实际情况，特制订本管理规定。

1、维修班负责各作业地点管路首次的加工与压风自救系统的安装，安装完毕后移交相关责任队伍。

2、维修班组要随掘进或采矿的推进及时转移、安装压风自救系统，转移不及时、安装距离超过规定，按相关奖惩措施处罚。

3、压风自救系统的管路安装规格为：压风自救主管路（矿井压风管路）为Φ100mm；压风自救分管路（采区主压风管路）及岩巷掘进工作面为Φ50mm。

4、压风自救系统要安装在地点宽敞、支护良好、没有杂物堆积的人行道侧，人行道宽度要保持在0.6m以上，达不到要求，每处（5个位一组）对责任单位罚款100元。

5、管路敷设要牢固平直，压风管路没间隔一定距离吊挂固定一次，管路吊挂不符合要求，每处罚责任单位50元；进入回采、掘进工作面巷口的进、出风侧要设有总阀门。

6、各队组必须保证所负责区域内压风自救内压风自救系统的完好性和安装的规范化。

7、凡压风自救系统不得存在残缺（缺少阀门、阀门损坏或不起作用、无减压阀等）、出气量大小不一等不合格情况。

8、各作业点的压风自救系统由该区域施工单位管理维护。

空压机工安全技术操作规程1、开车前检查防护装置和安全附件处于完好状态，否则不得开车。

2、检查各处的润滑油是否合乎标准，摇动注油器观察注油器供油是否正常，曲轴箱、轴承内的油是否足够。

3、必须检查电压、电流是否正常。

开动高压电机前应与配电所联系，并遵守有关电器安全操作规程。

4、水冷式空压机开车前先开冷水阀门，再开电动机，无冷却水或停水时应停止运行。

5、开车前首先盘车两转，确认无误，方可合闸起动运转，停车后应速将电源切断。

空压机导电部分必须绝缘良好和设有可靠的接地线。

6、在运转中若发生不正常的声响、气味、振动或发生故障，应立即停车检修，排除故障后才能使用。

7、机器在运转中或设备有压力情况下，不准进行任何修理工作。

8、经常注意电流、电压及风压表指针的变化，禁止超过规定的范围。

紧急避险“六大系统”供水施救设计及总体规划方案一、供水施救系统1、系统情况说明五矿供水系统主要由己二扩大清水泵向二水平中央泵房清水仓供水，再经二水平中央泵房清水泵向地面水厂排水，原水经过水厂处理后，经过新主井井筒一趟Φ325mm向庚一采区，己二扩大采区，己三采区大巷全部采用Φ108mm管子分别向各采区采面皮带巷、硐室进行供水，主要技术参数如下：己二扩大清水泵房：离心式清水泵两台，200s63型280m3/h。

二水平中央泵房;三台MD450-60/84*7,每台泵排水能力：450m3/h。

2、系统设计及总体规划方案二水平井下大巷分三个采区，即已三采区、已二扩大采区及庚一采区；各采区有自已的平巷运输系统。

已三采区大巷轨道运输设计铺设φ108无缝钢管7100米。

已二扩大采区大巷轨道运输设计铺设φ108无缝钢管6100米。

庚一采区大巷轨道运输设计铺设φ108无缝钢管4150米。

三水平已二采区（北山）轨道运输大巷设计铺设φ159无缝钢管10000米，北山三条斜巷轨道设计铺设φ108无缝钢管10000米。

已四采区井下轨道运输大巷设计铺设φ159无缝钢管10000米，已四四条斜巷设计铺设φ108无缝钢管10000米。

已三采区皮带巷及轨道斜巷全部设计铺设φ108无缝钢管13000米。

已二扩大采区皮带巷及轨道斜巷全部设计铺设φ108无缝钢管10000米。

庚一采区轨道上下山及皮带巷全部设计铺设φ108无缝钢管5000米。

五矿现成立的北山工区在地面建有水厂，经北山新副井井筒到三水平已二采区井底车场，将来为五矿三水平已二采区，目前三水平已二采区三条斜巷和底车场无供水管路。

五矿准备成立的已四工区在地面建有水厂，经已四新副井井筒到已四采区井底车场，将来为五矿已四采区，目前已四采区三条斜巷和底车场无供水管路。

预计2012年12月份已四采区系统形成。

根据以上数据，2011年12月底前将三水平已二采区井底车场及三条斜巷供水管路铺设完，需资金204.54万元。
