三重四极杆液相色谱质谱联用仪是一种用于分析复杂混合物的仪器，结合了液相色谱和质谱的分析技术。
它由三个四极杆组成，其中两个用于离子传输和聚焦，第三个用于质谱分析。
该仪器的工作原理是先通过液相色谱技术将样品中的化合物进行分离，然后将分离后的化合物进入质谱部分进行进一步的分析。
在液相色谱部分，样品通过一列带有不同化学特性的柱子，根据分子间的相互作用进行分离。
分离后的化合物进入质谱部分，通过电离源将分子转化为离子，然后使用四极杆进行质量选择和过滤，最后使用检测器进行质谱信号的记录和分析。
三重四极杆液相色谱质谱联用仪具有高分辨率、高敏感性和高选择性的特点，能够快速准确地分析复杂混合物中的化合物。
它广泛应用于生物医药、环境监测、食品安全等领域。
通过联用液相色谱和质谱技术，可以获得更详尽的分析结果，对于未知化合物的鉴定和定量分析具有重要的意义。

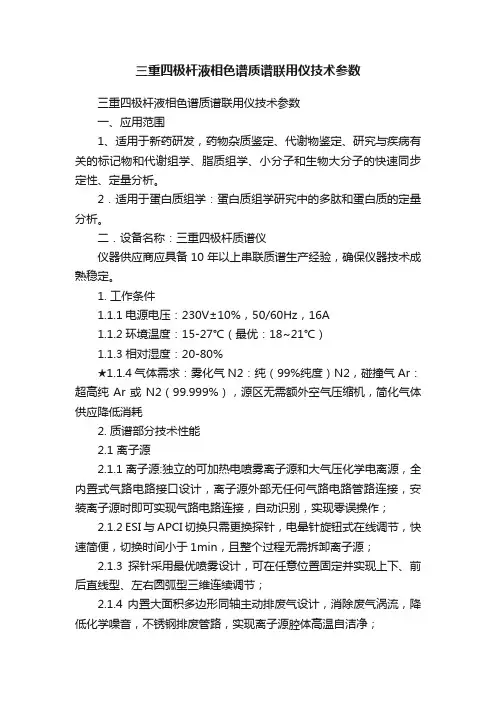

三重四极杆液相色谱质谱联用仪技术参数三重四极杆液相色谱质谱联用仪技术参数一、应用范围1、适用于新药研发，药物杂质鉴定、代谢物鉴定、研究与疾病有关的标记物和代谢组学、脂质组学、小分子和生物大分子的快速同步定性、定量分析。
2．适用于蛋白质组学：蛋白质组学研究中的多肽和蛋白质的定量分析。
二．设备名称：三重四极杆质谱仪仪器供应商应具备10年以上串联质谱生产经验，确保仪器技术成熟稳定。
1. 工作条件1.1.1电源电压：230V±10%，50/60Hz，16A1.1.2环境温度：15-27℃（最优：18~21℃）1.1.3相对湿度：20-80%★1.1.4气体需求：雾化气N2：纯（99%纯度）N2，碰撞气Ar：超高纯Ar或N2（99.999%），源区无需额外空气压缩机，简化气体供应降低消耗2. 质谱部分技术性能2.1 离子源2.1.1 离子源:独立的可加热电喷雾离子源和大气压化学电离源，全内置式气路电路接口设计，离子源外部无任何气路电路管路连接，安装离子源时即可实现气路电路连接，自动识别，实现零误操作；2.1.2 ESI与APCI切换只需更换探针，电晕针旋钮式在线调节，快速简便，切换时间小于1min，且整个过程无需拆卸离子源；2.1.3探针采用最优喷雾设计，可在任意位置固定并实现上下、前后直线型、左右圆弧型三维连续调节；2.1.4 内置大面积多边形同轴主动排废气设计，消除废气涡流，降低化学噪音，不锈钢排废管路，实现离子源腔体高温自洁净；2.1.5 具有雾化气、辅助雾化气、可调式吹扫气（0-15L/min可调），进一步提高雾化效率和稳定性；2.1.6 可拆卸的吹扫挡锥，非对称锥面设计，在高灵敏度的情况下确保长期耐用性；2.1.7可加热HESI源，加热温度最高可达550℃，不分流的情况下采用纯水作为溶剂，流速为1ul-2000μl/min；2.1.8APCI：加热温度最高可达550℃，不分流的情况下采用纯水作为溶剂，流速为50ul-2000μl/min；2.1.9双槽位全自动注射泵实现质谱直接进样，自动调谐和校正，既可通过软件也可通过操作面板自动设置；2.1.10质谱配置软件具备实时监控反馈喷雾稳定性功能；。
超高灵敏度液相色谱-串联三重-四极杆质谱联用仪---介绍超高灵敏度液相色谱-串联三重-四极杆质谱联用仪（以下简称LC-MS/MS）是一种前沿的分析仪器，具有高分辨率、高准确性和高灵敏度等特点。
它的应用范围广泛，包括药物分析、环境分析、食品安全检测等领域。
工作原理LC-MS/MS是将液相色谱（LC）与质谱（MS）相结合的一种技术。
液相色谱用于将混合物分离成单一化合物，而质谱则用于将分离后的化合物进行定性和定量分析。
串联三重-四极杆质谱联用仪由离子源、分析器和检测器组成。
离子源将待分析物质转化为离子，并将其注入分析器。
分析器将离子进行分离和过滤，并将特定离子传输至检测器。
检测器将离子电流转化为电信号，并进行数据处理和结果输出。
主要优势1. 高灵敏度：LC-MS/MS具有超高的灵敏度，可以检测到极低浓度的化合物，甚至达到ppb（亿分之一）或ppt（万亿分之一）级。
2. 高选择性：由于液相色谱和质谱的结合，LC-MS/MS能够对复杂混合样品进行准确的分析，并可以排除干扰物质的干扰。
3. 高分辨率：液相色谱的分离效果与质谱的高分辨率相结合，使得LC-MS/MS能够更加准确地鉴定和定量目标化合物。
4. 宽线性范围：LC-MS/MS具有宽线性范围，能够同时实现定量和定性分析，满足不同样品浓度级别的需求。
5. 快速分析：LC-MS/MS的分析速度快，可以在几分钟内完成一次分析，提高实验效率。
应用领域由于其优秀的性能，LC-MS/MS在多个领域得到广泛应用：1. 药物分析：LC-MS/MS可用于药物代谢研究、药物中残留量的检测和药物治疗监测等方面。
2. 环境分析：LC-MS/MS可用于环境监测，如水体、土壤、大气中有机污染物的检测和分析。
3. 食品安全检测：LC-MS/MS可用于食品中农药、兽药残留物、食品添加剂等的检测，确保食品的质量和安全性。
4. 生物学研究：LC-MS/MS在生物分子的研究中起着重要作用，如蛋白质组学、代谢组学、脂质组学等领域。
三重四级杆气质联用仪主要原理功能及用途三重四级杆气质联用仪，这个名字听起来就像是个高科技的外星产品，其实它是实验室里的小帮手。
嘿，别看它名字长得跟火箭发射似的，实际上它的工作原理可简单得多。
想象一下，我们平常喝的饮料，想知道里面到底藏了什么成分，是不是得先拆开看看？这仪器就是帮我们“拆包”的高手。
它能把复杂的混合物分开，分析出每种成分的性质和含量。
哦，对了，搞这些的科学家们可得穿上白大褂，显得特别专业。
用这仪器的时候，科学家们像个侦探，拿着各种样品，可能是一杯新饮料，或者是某种植物提取物。
把样品放进仪器，它就开始运作了。
仪器会通过分离技术，把混合物里的各个成分一个个找出来，像是把一锅麻辣火锅里的鱼丸、豆腐皮、蔬菜全都分开。
分开后，每种成分又被进一步分析，仿佛在做一场“相亲大会”，把不同的成分进行比较，最后得出一个结果。
哇，原来我们喝的饮料里有这么多“秘密武器”！这玩意儿可不光是用来检测饮料，化妆品、药品，甚至环境样品都能搞定。
想想看，我们用的护肤品，它里面到底含了什么成分，可能有好东西，也可能是个大雷区。
这时候，三重四级杆气质联用仪就显得尤为重要了，能够告诉我们：“嘿，小心，这里面的成分可不友好哦！”科学家们就是利用这个仪器，帮助我们更好地了解生活中的各种产品，保障我们的安全。
不过，咱们说到用途，不仅仅是为了让大家喝得放心，化妆得安心。
还有一个特别重要的地方，就是科研。
科学家们常常需要进行各种实验，寻找新药物、新材料。
这时候，三重四级杆气质联用仪就像是一把利器，帮助他们找出最有效的成分。
想象一下，某种新药物能治愈一种顽固的疾病，背后可能就少不了这台仪器的帮助。
哇，真是太神奇了吧！说到这里，可能有人会问，这仪器用起来复杂吗？其实呢，它虽然看上去高大上，但用起来还真不难。
科学家们通过一些软件和操作界面，就能轻松上手。
就好比我们用手机打游戏，刚开始可能觉得复杂，但用几次就顺手了。
没错，就是这么简单！只要掌握了基本操作，结果就能轻松得出来。
三重四级杆液相色谱质谱联用仪原理三重四级杆液相色谱质谱联用仪（Triple Quadrupole Liquid Chromatography-Mass Spectrometry）是一种分析仪器，它通过液相色谱和质谱两种技术的结合，可以实现对复杂样品中目标化合物的分离、检测和定量分析。
三重四级杆液相色谱质谱联用仪的原理如下：1. 液相色谱（Liquid Chromatography, LC）部分：样品经过样品进样器进入色谱柱，进行分离。
色谱柱可以根据目标化合物的性质选择不同的相（如正相、反相、离子交换柱等），并通过溶剂梯度洗脱以实现化合物的分离。
分离后的化合物进入质谱部分进行进一步的分析。
2. 质谱（Mass Spectrometry, MS）部分：分离后的化合物进入质谱部分，首先经过电离源获得离子。
常用的电离方式包括电喷雾（Electrospray Ionization, ESI）和大气压化学电离（Atmospheric Pressure Chemical Ionization, APCI）。
离子经过质量分析器进行质量选择，只有质量符合设定的目标离子才能通过。
其中，三重四级杆质谱仪中的四级杆（Quadrupole）用于对质子探测器（Proton Detector）前进的离子进行质量筛选。
通过改变四级杆的电压，可以选择不同的目标离子，实现质量选择。
3. 数据分析：离子通过质量分析器后，到达质子探测器产生信号。
这些信号可以通过数据采集系统进行采集，最终得到对样品中目标化合物的质量信息。
根据信号的大小和比例关系，可以对目标化合物进行定量分析。
通过将液相色谱和质谱技术结合在一起，三重四级杆液相色谱质谱联用仪可以充分利用两者的优势，实现对复杂样品中目标化合物的高效分离和灵敏检测。
同时，它还可以进行定量分析、结构鉴定和代谢物标识等应用。
三重串联四极杆液质联用仪品牌：WA TERS1、设备名称：液相色谱串联四极杆质谱联用仪2、主要用途：用于多种农、兽药残留、生物毒素残留、食品添加剂的检测，动物及动植物源食品的残留监控工作，特别是对检测结果为阳性的样品，可进行结果确证，并且可以对预期要开展的检测项目进行检测技术储备，以加强对出口食品、农产品安全卫生质量的监管和控制。
3、工件条件:工作电压：230V±10%温度：18-250C湿度：350-85%4、技术指标：1）超高效液相色谱系统技术要求1.1二元或四元泵*1.1.1压力：0-15,000 psi1.1.2流量：0.001-2.000ml/min, 以0.001ml/min 为增量1.1.3精度：≤0.075％RSD1.1.4流速准确度：±1.0%1.1.5延迟体积：<120μL1.1.6溶剂数量：4种1.1.7设定范围：室温上5 – 60 °C，1°C 步距1.1.8温度控制精度：±0.1oC温度1.2自动进样器1.2.1精度：< 0.5%1.2.2样品交叉污染度：<0.005%1.2.3进样准确度：±1 μL1.2.4进样体积：0.1 ～50μl1.2.5进样线性度: > 0.9991.3在线真空脱气机1.4二极管阵列检测器1.4.1波长范围：190-800nm1.4.2二极管个数：1024个1.4.3光学分辨率：1.2nm1.4.4狭缝宽度：1，2，4，8，16nm1.4.5实时信号:同时输出8个实时信号1.4.6波长精度：1nm1.4.7基线噪音：±1.0 x 10-5 AU,在254nm和750nm(1mL/min甲醇)1.4.8基线漂移: 2 x 10-3AU/hr , 在254nm(1mL/min甲醇)1.4.9数据采集率：〉80Hz2）质谱部分指标*2.1质量范围m/z: MS1及MS2：30－3,000amu2.2分辨率：?2.5M2.3质量数稳定性：≤0.1 amu ／8H2.4电喷雾灵敏度指标(相同绝对量，不同浓度下的灵敏度)：1pg利血平，m/z 609-195，信噪比≥500:12.5ESI负离子：2.5pg氯霉素，m/z321-152，信噪比≥100:12.6正、负离子采集切换速率≤20 ms2.7MRM扫描时间≤5 ms,一个采集通道可MRM定量数≥502.8扫描速率：?5000amu/秒2.9动态范围：?4X1062.10质量精度：≤0.1 amu2.11离子源：大气压离子源是双正交设计，而且离子源和质谱间有隔断阀，锥孔有N2保护气，可容忍不挥发性的缓冲盐。

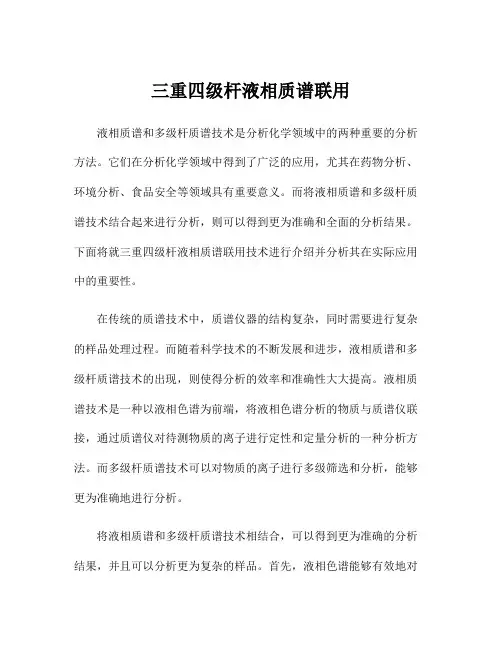

三重四级杆液相质谱联用液相质谱和多级杆质谱技术是分析化学领域中的两种重要的分析方法。
它们在分析化学领域中得到了广泛的应用，尤其在药物分析、环境分析、食品安全等领域具有重要意义。
而将液相质谱和多级杆质谱技术结合起来进行分析，则可以得到更为准确和全面的分析结果。
下面将就三重四级杆液相质谱联用技术进行介绍并分析其在实际应用中的重要性。
在传统的质谱技术中，质谱仪器的结构复杂，同时需要进行复杂的样品处理过程。
而随着科学技术的不断发展和进步，液相质谱和多级杆质谱技术的出现，则使得分析的效率和准确性大大提高。
液相质谱技术是一种以液相色谱为前端，将液相色谱分析的物质与质谱仪联接，通过质谱仪对待测物质的离子进行定性和定量分析的一种分析方法。
而多级杆质谱技术可以对物质的离子进行多级筛选和分析，能够更为准确地进行分析。
将液相质谱和多级杆质谱技术相结合，可以得到更为准确的分析结果，并且可以分析更为复杂的样品。
首先，液相色谱能够有效地对样品进行分离和提纯，避免了复杂样品对质谱的干扰，使得质谱的分析结果更为准确。
其次，多级杆质谱技术可以对离子进行更为精确的筛选和分析，能够更为准确地得到样品的质谱图谱，从而对待测物质进行定性和定量分析。
三重四级杆液相质谱联用技术的推出，使得分析化学领域中的分析方法又迈上了新的台阶。
这项技术能够更为有效地分析生物样品、环境样品等复杂的样品，对于生命科学领域和环境领域的研究具有重要意义。
例如在药物分析领域，三重四级杆液相质谱联用技术能够更为准确地分析药物的代谢产物，对于新药的研发和临床应用具有重要的意义。
在环境领域，这项技术能够更为准确地监测环境中的有害物质，对于环境污染的治理和防控具有重要意义。
综上所述，三重四级杆液相质谱联用技术在分析化学领域中具有重要的意义。
它能够更为准确地分析复杂的样品，为科学研究和工程应用提供了更可靠的分析数据。
随着科学技术的不断发展，相信三重四级杆液相质谱联用技术将会在更多的领域得到应用，并且为人类社会的发展做出更大的贡献。
三重四级杆液质联用仪原理三重四级杆液质联用仪是一种高分辨率的分析仪器，常用于生物分析、药物代谢研究、环境分析等领域。
它结合了质谱仪与色谱仪的优势，能够提供更高的灵敏度、更好的分辨率和更广泛的分析范围。
本文将从仪器的结构、工作原理和应用领域三个方面详细介绍三重四级杆液质联用仪。
三重四级杆液质联用仪的结构包括样品处理系统、色谱分离系统、质谱检测系统和数据处理系统。
样品处理系统用于样品的前处理，如样品的制备、提取和净化。
色谱分离系统采用高效液相色谱（HPLC）技术，通过液相色谱柱的分离能力将样品中的化合物分离出来。
质谱检测系统则通过质谱技术将分离出来的化合物进行检测和分析。
数据处理系统用于对质谱数据进行处理和分析，以获得有关样品组成和结构的信息。
三重四级杆液质联用仪的工作原理基于质谱仪的基本原理。
质谱仪通过将样品中的化合物转化为离子并对其进行质荷比（m/z）的分析，从而得到有关化合物的信息。
在三重四级杆液质联用仪中，样品分离后的化合物从液相色谱柱中进入质谱检测系统。
在质谱检测系统中，化合物首先经过一个四级杆组成的离子源，其中三个杆为驱动电极，一个杆为静电能量筛。
通过加入电场和射频场使得化合物被离子化，形成碎片离子。
离子经过杆组之后，进入到一个四级杆组成的质量分析器，这个质量分析器通过调整杆组之间的电压和扫描序列，可以选择特定质荷比的离子，进而进行质量分析。
最后，离子通过一个四级杆组成的解离器，通过改变杆组之间的电压和扫描序列，将离子解离成质量较小的碎片离子，这些碎片离子可用于进一步的结构分析。
三重四级杆液质联用仪有许多优点。
首先，它具有较高的灵敏度，可以检测到十分微量的化合物，通常在纳克/毫升（ppt）至百克/毫升（ppb）范围内。
其次，它具有较好的分辨率，不仅可以对复杂的混合物进行分离，还可以对类似化合物进行区分。
此外，三重四级杆液质联用仪可用于对样品进行定性和定量分析，通过质谱技术可以获得化合物的结构和组成信息。

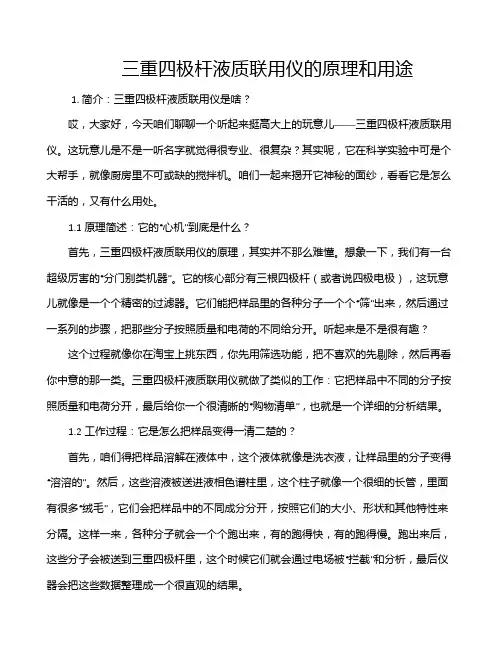

三重四极杆液质联用仪的原理和用途1. 简介：三重四极杆液质联用仪是啥？哎，大家好，今天咱们聊聊一个听起来挺高大上的玩意儿——三重四极杆液质联用仪。
这玩意儿是不是一听名字就觉得很专业、很复杂？其实呢，它在科学实验中可是个大帮手，就像厨房里不可或缺的搅拌机。
咱们一起来揭开它神秘的面纱，看看它是怎么干活的，又有什么用处。
1.1 原理简述：它的“心机”到底是什么？首先，三重四极杆液质联用仪的原理，其实并不那么难懂。
想象一下，我们有一台超级厉害的“分门别类机器”。
它的核心部分有三根四极杆（或者说四极电极），这玩意儿就像是一个个精密的过滤器。
它们能把样品里的各种分子一个个“筛”出来，然后通过一系列的步骤，把那些分子按照质量和电荷的不同给分开。
听起来是不是很有趣？这个过程就像你在淘宝上挑东西，你先用筛选功能，把不喜欢的先剔除，然后再看你中意的那一类。
三重四极杆液质联用仪就做了类似的工作：它把样品中不同的分子按照质量和电荷分开，最后给你一个很清晰的“购物清单”，也就是一个详细的分析结果。
1.2 工作过程：它是怎么把样品变得一清二楚的？首先，咱们得把样品溶解在液体中，这个液体就像是洗衣液，让样品里的分子变得“溶溶的”。
然后，这些溶液被送进液相色谱柱里，这个柱子就像一个很细的长管，里面有很多“绒毛”，它们会把样品中的不同成分分开，按照它们的大小、形状和其他特性来分隔。
这样一来，各种分子就会一个个跑出来，有的跑得快，有的跑得慢。
跑出来后，这些分子会被送到三重四极杆里，这个时候它们就会通过电场被“拦截”和分析，最后仪器会把这些数据整理成一个很直观的结果。
整个过程可以说是高效又精准，就像科学家在进行一次精密的“分子大检阅”，结果呢，清晰得就像一幅详细的地图，让我们对样品中的各种成分一目了然。
2. 用途：它的超级本领到底体现在哪里？好了，聊完了三重四极杆液质联用仪的原理，接下来咱们来看看它有什么“绝技”吧。
首先，这玩意儿在化学分析中简直是个“无敌战神”，尤其是在药物研发和环境监测方面。

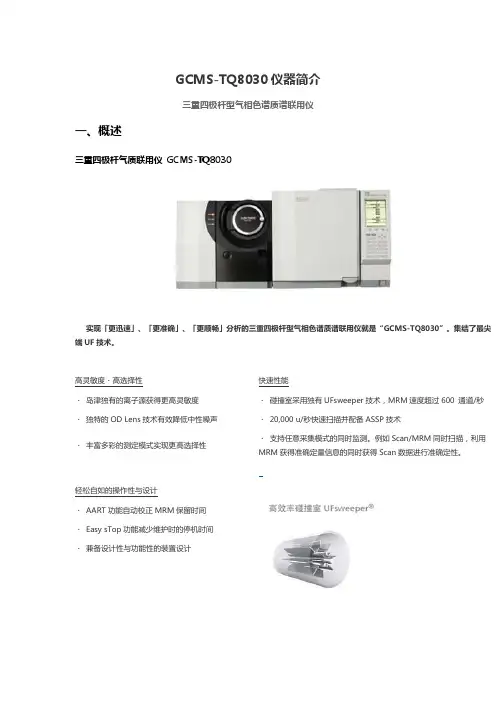

GCMS-TQ8030仪器简介三重四极杆型气相色谱质谱联用仪一、概述三重四极杆气质联用仪 GCMS-TQ8030实现「更迅速」、「更准确」、「更顺畅」分析的三重四极杆型气相色谱质谱联用仪就是“GCMS-TQ8030”。
集结了最尖端UF 技术。
高灵敏度・高选择性快速性能・ 岛津独有的离子源获得更高灵敏度 ・ 碰撞室采用独有UFsweeper 技术，MRM 速度超过600 通道/秒 ・ 独特的OD Lens 技术有效降低中性噪声 ・ 20,000 u/秒快速扫描并配备ASSP 技术・ 丰富多彩的测定模式实现更高选择性 ・ 支持任意采集模式的同时监测。
例如Scan/MRM 同时扫描，利用MRM 获得准确定量信息的同时获得Scan 数据进行准确定性。
轻松自如的操作性与设计・ AART 功能自动校正MRM 保留时间 ・ Easy sTop 功能减少维护时的停机时间 ・ 兼备设计性与功能性的装置设计二、高灵敏度高选择性GC/MS/MS的MRM测定GC/MS可以通过保留时间和质谱图进行化合物确认。
经常被用于痕量物质的分析。
然而在复杂基质中这项工作变得非常困难。
GC/MS/MS提供的多反应监测模式（MRM）对离子进行两步电离。
选择性明显优于GCMS。
在复杂基质样品中，即使目标化合物不能通过Scan或SIM模式获得结果，使用MRM模式可以清晰地被检测出来。
例如，分析食品中的残留农药。
基于单GC-MS方式的高灵敏度分析GCMS-TQ8030采用高灵敏度离子源以及OD透镜，可以高效、选择性地检测生成的离子。
不仅是基于GC/MS/MS的MRM测定，而且，在GC/MS的SCAN以及SIM测定中也实现了高灵敏度。
三、快速性能UFsweeper高效去除碰撞室中的产物离子UFsweeper为岛津独有技术，将碰撞室的所需长度减至最小限度，实现CID高效率和离子的快速传输。
通过形成如下图显示的模拟电位，进入碰撞室内的离子被连续快速去除，即使在快速测定中也可以有效抑制信号强度下降以及串扰问题的发生。
