幕墙拉拔试验取样规则

建筑幕墙检测方案根据GB/T21086-2008《建筑幕墙》、GB50210-2001《建筑装饰装修工程质量验收规范》、GB50411-2007《建筑节能工程质量验收规范》的要求，必须对建筑幕墙进行以下项目的第三方检测：一、建筑幕墙四性（抗风压性能、水密性能、气密性能、平面内变形性能）检测样件要求：1、样件所使用的材料必须与工程实际使用的生产厂家、规格、型号一致,样件的组装应符合设计要求，不得加设任何特殊附件或采取其他措施。

2、样件的宽度至少应包括一个承受设计荷载的垂直构件（至少三根垂直承力杆件，两个分格）。

3、样件的高度至少应包括一个层高，并在垂直方向上应有两处或两处以上和承重结构相连接，根据工程实际的层高（竖向两相邻混凝土埋件之间的距离），确定垂直承力杆件的长度，确保在垂直方向上同工程实际与承重结构（连接件）连接的长度相同、试件组装和安装的受力状况应和实际情况相符。

4、单元（点支）式幕墙应至少包括一个与实际工程相符的典型十字缝，并有一个完整单元的四边形与实际工程相同的接缝。

5、试件应包括典型的的垂直接缝，水平接缝和可开启部分，并使试件上可开启部分占试件总面积的比例与工程实际接近。

6、施工方应提前对隐框玻璃幕墙的副框进行粘接，确保样件实验室安装时结构胶能干透。

7、送检样件的立柱、横梁、粘接好副框的玻璃等各组件准备到位后，在工程监理的见证下，送检测室进行安装，安装应符合设计要求，保证安装方向和受力状况与工程实际相符。

8、同一工程、同一施工单位、同一种类的建筑幕墙取样一组，本实验室可检测样件规格范围（2米≤宽≤5米；2米≤高≤8米）。

9、本项目试验周期为8天。

二、玻璃（石材）幕墙材料复检1、预、后置埋件（化学锚栓）现场拉拔试验预、后置埋件是建筑幕墙悬挂在主体结构上的连接支承点，起着非常重要的结构安全作用，必须检测。

同厂家、同规格、同相同部位的预、后置埋件（化学锚栓）按千分之一取样，且不少于5根进行检测（5根为一组）。

建筑幕墙检测方案根据GB/T21086-2008《建筑幕墙》GB50210-2001《建筑装饰装修工程质量验收规范》、GB50411-2007《建筑节能工程质量验收规范》的要求，必须对建筑幕墙进行以下项目的第三方检测：一、建筑幕墙四性（抗风压性能、水密性能、气密性能、平面内变形性能）检测样件要求：1、样件所使用的材料必须与工程实际使用的生产厂家、规格、型号一致,样件的组装应符合设计要求，不得加设任何特殊附件或采取其他措施。

2、样件的宽度至少应包括一个承受设计荷载的垂直构件（至少三根垂直承力杆件，两个分格）。

3、样件的高度至少应包括一个层高，并在垂直方向上应有两处或两处以上和承重结构相连接，根据工程实际的层高（竖向两相邻混凝土埋件之间的距离），确定垂直承力杆件的长度，确保在垂直方向上同工程实际与承重结构（连接件）连接的长度相同、试件组装和安装的受力状况应和实际情况相符。

4、单元（点支）式幕墙应至少包括一个与实际工程相符的典型十字缝，并有一个完整单元的四边形与实际工程相同的接缝。

5、试件应包括典型的的垂直接缝，水平接缝和可开启部分，并使试件上可开启部分占试件总面积的比例与工程实际接近。

6、施工方应提前对隐框玻璃幕墙的副框进行粘接，确保样件实验室安装时结构胶能干透。

7、送检样件的立柱、横梁、粘接好副框的玻璃等各组件准备到位后，在工程监理的见证下，送检测室进行安装，安装应符合设计要求，保证安装方向和受力状况与工程实际相符。

8、同一工程、同一施工单位、同一种类的建筑幕墙取样一组，本实验室可检测样件规格范围（2米W宽W5米；2米W高W8米）。

9、本项目试验周期为8天。

二、玻璃（石材）幕墙材料复检1、预、后置埋件（化学锚栓）现场拉拔试验预、后置埋件是建筑幕墙悬挂在主体结构上的连接支承点，起着非常重要的结构安全作用，必须检测。

同厂家、同规格、同相同部位的预、后置埋件（化学锚栓）按千分之一取样，且不少于5根进行检测（5根为一组）。

幕墙拉拔试验规范篇一：幕墙工程后置埋件的现场拉拔试验的抽检数量有谁告诉我，工程所用的后置埋件现场拉拔强度检验按多少数量为一批？从中抽取多少做试验？项目通常是在现场做拉拔？还是做模拟件送试验室呢没有规定，按最弱处测试，测试值就大于设计值２倍．即取最不利结果．根据测试单位不同，可能做一组有点区别．一般一组３件．做现场试验，进行签证．我们有一个大项目要创国优，幕墙工程使用了几千个后置埋件，如果就做一组试验（在最弱处），是不是少了点（没底）？另外斑竹所说的“最弱处”能再解释的些吗？你所给出的规定原自何处呢（企业标准）？希望斑竹再多指点些。

我们一般认为最弱处即荷载和作用值最大的地方，第二是结构薄弱（当然必须满足安装埋件）．至于取多少，我认为一组３件应够了．从经验上，所做的破坏值一般比设计值大数倍．同时还有认在作后置埋件计算时，考虑最不利因素（假设一块埋件只有一个栓），即考虑一个锚栓来承受一个埋件的力．测试值就大于设计值２倍是怎么来得，有依据吗《混凝土结构后锚固技术规程》JGJ145-2004附录A规定：我们是每层取一组，监理见证，随机去，且要求混凝土标号不同时，也应分开取幕墙工程节点、锚固件检验抽样应符合下列规定：1、每幅幕墙应按各类节点总数的5%抽样检验，且每类节点不不应少于3个；锚检应按0.5%抽样检验，且每种锚栓不得少于5根。

2、对已完成的幕墙金属框架，应提供隐蔽工程检查验收记录，当隐蔽工程检查记录不完整时，可对该幕墙工程节点拆开检查。

摘自《建筑装饰装修工程施工工艺标准》628页。

篇二：幕墙工程验收规范幕墙工程9.1 一般规定9.1.1 本章适用于玻璃幕墙、金属幕墙、石材幕墙等分项工程的质量验收。

说明：9.1.1 由金属构件与各种板材组成的悬挂在主体结构上、不承担主体结构荷载与作用的建筑物外围护结构，称为建筑幕墙。

按建筑幕墙的面板可将其分为玻璃幕墙、金属幕墙、石材幕墙、混凝土幕墙及组合幕墙等。

按建筑幕墙的安装形式又可将其分为散装建筑幕墙、半单元建筑幕墙、单元建筑幕墙、小单元建筑幕墙等。

幕墙化学锚栓直经8厘米拉拔试验检测标准
摘要：
一、化学锚栓简介
二、幕墙化学锚栓直径8 厘米的拉拔试验标准
三、拉拔试验的步骤和合格标准
四、结论
正文：
幕墙化学锚栓直经8 厘米拉拔试验检测标准，是保证幕墙安全的重要手段。

化学锚栓，作为一种新型的建筑锚固产品，因其具有安装简便、施工速度快、承载力高、适应性强等特点，在幕墙工程中得到了广泛的应用。

然而，锚栓的质量和性能直接影响着幕墙的安全性能，因此，对幕墙化学锚栓直径8 厘米的拉拔试验检测标准的探究是十分必要的。

根据相关标准和规范，幕墙化学锚栓直径8 厘米的拉拔试验应按照以下步骤进行：首先，对锚栓进行外观检查，确保其无裂缝、变形等不良现象；其次，将锚栓安装到试验设备上，施加一定的拉力，直到锚栓达到破坏状态；最后，记录锚栓的拉拔力和变形情况，以此判断锚栓的性能是否合格。

拉拔试验的合格标准主要有两个方面：一是锚栓的拉拔力应大于或等于其设计承载力，二是锚栓在拉拔过程中的变形应符合相关规范的要求。

只有同时满足这两个条件，才能说明锚栓的性能合格，可以安全应用于幕墙工程中。

总的来说，幕墙化学锚栓直径8 厘米的拉拔试验检测标准是一个重要的质量控制手段，对于保证幕墙的安全性能具有至关重要的作用。

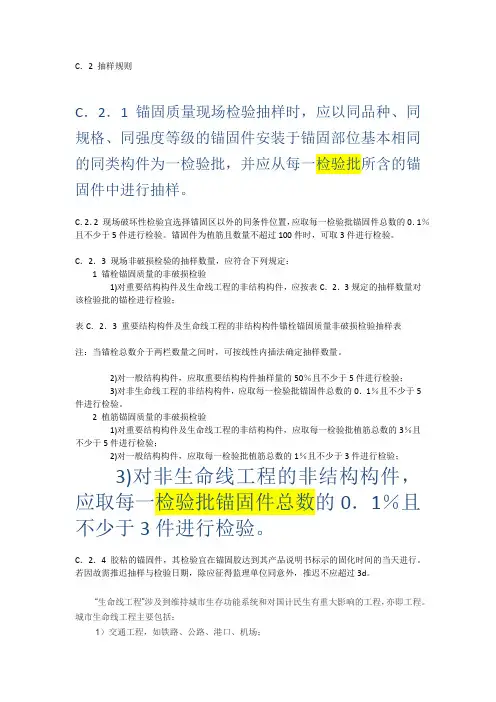

C．2 抽样规则C．2．1 锚固质量现场检验抽样时，应以同品种、同规格、同强度等级的锚固件安装于锚固部位基本相同的同类构件为一检验批，并应从每一检验批所含的锚固件中进行抽样。

C．2．2 现场破坏性检验宜选择锚固区以外的同条件位置，应取每一检验批锚固件总数的0．1％且不少于5件进行检验。

锚固件为植筋且数量不超过100件时，可取3件进行检验。

C．2．3 现场非破损检验的抽样数量，应符合下列规定：1 锚栓锚固质量的非破损检验1)对重要结构构件及生命线工程的非结构构件，应按表C．2．3规定的抽样数量对该检验批的锚栓进行检验；表C．2．3 重要结构构件及生命线工程的非结构构件锚栓锚固质量非破损检验抽样表注：当锚栓总数介于两栏数量之间时，可按线性内插法确定抽样数量。

2)对一般结构构件，应取重要结构构件抽样量的50％且不少于5件进行检验；3)对非生命线工程的非结构构件，应取每一检验批锚固件总数的0．1％且不少于5件进行检验。

2 植筋锚固质量的非破损检验1)对重要结构构件及生命线工程的非结构构件，应取每一检验批植筋总数的3％且不少于5件进行检验；2)对一般结构构件，应取每一检验批植筋总数的1％且不少于3件进行检验；3)对非生命线工程的非结构构件，应取每一检验批锚固件总数的0．1％且不少于3件进行检验。

C．2．4 胶粘的锚固件，其检验宜在锚固胶达到其产品说明书标示的固化时间的当天进行。

若因故需推迟抽样与检验日期，除应征得监理单位同意外，推迟不应超过3d。

“生命线工程”涉及到维持城市生存功能系统和对国计民生有重大影响的工程，亦即工程。

城市生命线工程主要包括：1）交通工程，如铁路、公路、港口、机场；生命线工程。

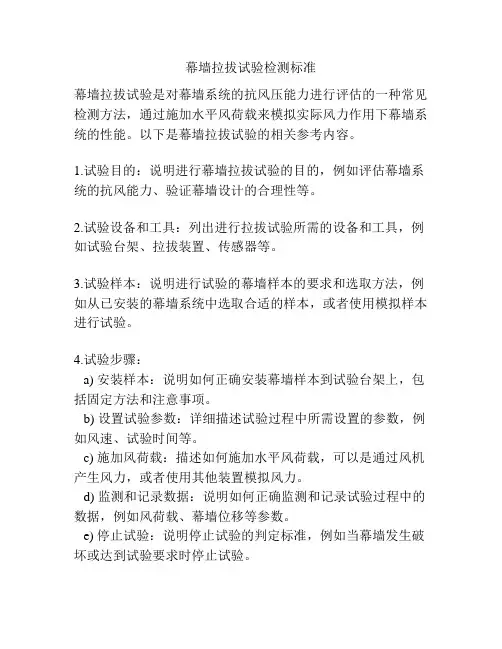

幕墙拉拔试验检测标准幕墙拉拔试验是对幕墙系统的抗风压能力进行评估的一种常见检测方法，通过施加水平风荷载来模拟实际风力作用下幕墙系统的性能。

以下是幕墙拉拔试验的相关参考内容。

1.试验目的：说明进行幕墙拉拔试验的目的，例如评估幕墙系统的抗风能力、验证幕墙设计的合理性等。

2.试验设备和工具：列出进行拉拔试验所需的设备和工具，例如试验台架、拉拔装置、传感器等。

3.试验样本：说明进行试验的幕墙样本的要求和选取方法，例如从已安装的幕墙系统中选取合适的样本，或者使用模拟样本进行试验。

4.试验步骤：a) 安装样本：说明如何正确安装幕墙样本到试验台架上，包括固定方法和注意事项。

b) 设置试验参数：详细描述试验过程中所需设置的参数，例如风速、试验时间等。

c) 施加风荷载：描述如何施加水平风荷载，可以是通过风机产生风力，或者使用其他装置模拟风力。

d) 监测和记录数据：说明如何正确监测和记录试验过程中的数据，例如风荷载、幕墙位移等参数。

e) 停止试验：说明停止试验的判定标准，例如当幕墙发生破坏或达到试验要求时停止试验。

5.试验结果评估：说明如何对试验结果进行评估和分析，例如通过比较实测数据与设计要求的允许值来确定幕墙系统的抗风能力。

6.试验报告：描述试验结果的记录和报告内容，例如试验数据表格、分析图表、结论等。

7.安全事项：列出进行幕墙拉拔试验时需要注意的安全事项，例如戴好安全头盔、避免触碰试验装置等。

8.质量控制：说明进行幕墙拉拔试验时应遵守的质量控制标准，例如进行试验前的设备校准、数据准确性验证等。

以上是对幕墙拉拔试验检测标准的参考内容，可以根据实际需要进行调整和补充。

在实际操作中，应严格按照标准要求进行试验，并确保试验过程的安全和数据的准确性，以获得可靠的试验结果。

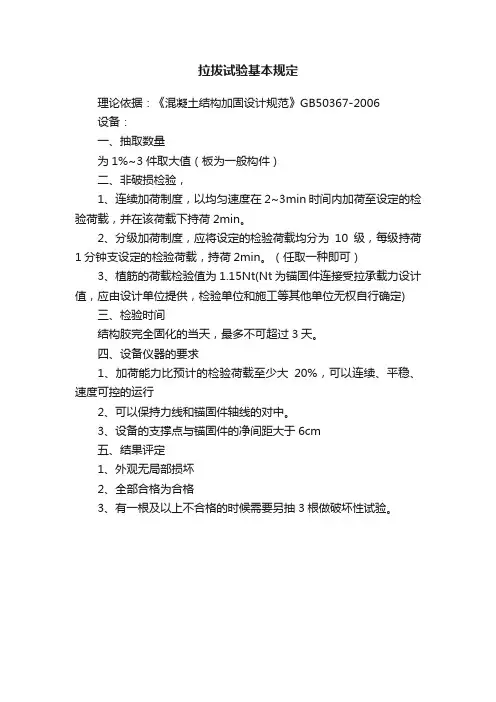

拉拔试验基本规定
理论依据：《混凝土结构加固设计规范》GB50367-2006
设备：
一、抽取数量
为1%~3件取大值（板为一般构件）
二、非破损检验，
1、连续加荷制度，以均匀速度在2~3min时间内加荷至设定的检验荷载，并在该荷载下持荷2min。

2、分级加荷制度，应将设定的检验荷载均分为10级，每级持荷1分钟支设定的检验荷载，持荷2min。

（任取一种即可）
3、植筋的荷载检验值为1.15Nt(Nt为锚固件连接受拉承载力设计值，应由设计单位提供，检验单位和施工等其他单位无权自行确定)
三、检验时间
结构胶完全固化的当天，最多不可超过3天。

四、设备仪器的要求
1、加荷能力比预计的检验荷载至少大20%，可以连续、平稳、速度可控的运行
2、可以保持力线和锚固件轴线的对中。

3、设备的支撑点与锚固件的净间距大于6cm
五、结果评定
1、外观无局部损坏
2、全部合格为合格
3、有一根及以上不合格的时候需要另抽3根做破坏性试验。

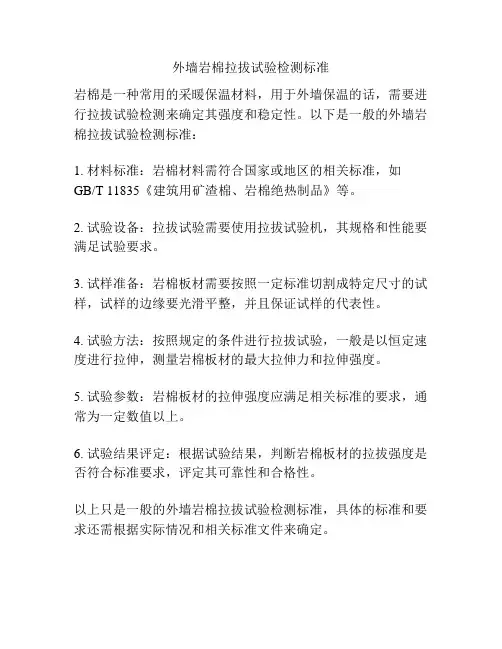

外墙岩棉拉拔试验检测标准
岩棉是一种常用的采暖保温材料，用于外墙保温的话，需要进行拉拔试验检测来确定其强度和稳定性。

以下是一般的外墙岩棉拉拔试验检测标准：
1. 材料标准：岩棉材料需符合国家或地区的相关标准，如
GB/T 11835《建筑用矿渣棉、岩棉绝热制品》等。

2. 试验设备：拉拔试验需要使用拉拔试验机，其规格和性能要满足试验要求。

3. 试样准备：岩棉板材需要按照一定标准切割成特定尺寸的试样，试样的边缘要光滑平整，并且保证试样的代表性。

4. 试验方法：按照规定的条件进行拉拔试验，一般是以恒定速度进行拉伸，测量岩棉板材的最大拉伸力和拉伸强度。

5. 试验参数：岩棉板材的拉伸强度应满足相关标准的要求，通常为一定数值以上。

6. 试验结果评定：根据试验结果，判断岩棉板材的拉拔强度是否符合标准要求，评定其可靠性和合格性。

以上只是一般的外墙岩棉拉拔试验检测标准，具体的标准和要求还需根据实际情况和相关标准文件来确定。

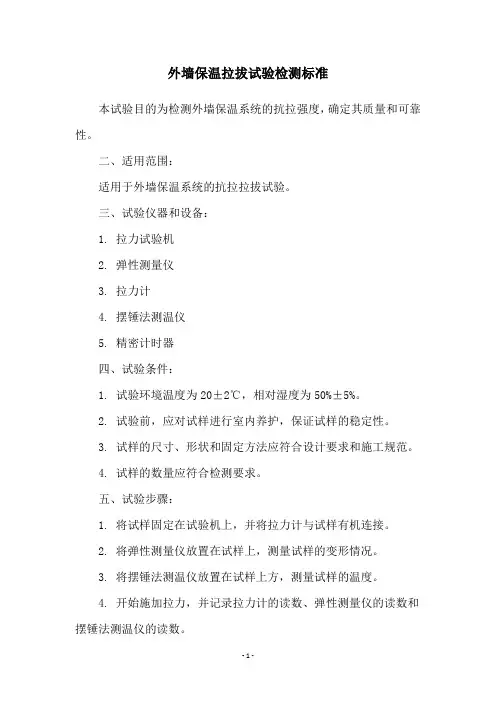

外墙保温拉拔试验检测标准
本试验目的为检测外墙保温系统的抗拉强度，确定其质量和可靠性。

二、适用范围：
适用于外墙保温系统的抗拉拉拔试验。

三、试验仪器和设备：
1. 拉力试验机
2. 弹性测量仪
3. 拉力计
4. 摆锤法测温仪
5. 精密计时器
四、试验条件：
1. 试验环境温度为20±2℃，相对湿度为50%±5%。

2. 试验前，应对试样进行室内养护，保证试样的稳定性。

3. 试样的尺寸、形状和固定方法应符合设计要求和施工规范。

4. 试样的数量应符合检测要求。

五、试验步骤：
1. 将试样固定在试验机上，并将拉力计与试样有机连接。

2. 将弹性测量仪放置在试样上，测量试样的变形情况。

3. 将摆锤法测温仪放置在试样上方，测量试样的温度。

4. 开始施加拉力，并记录拉力计的读数、弹性测量仪的读数和摆锤法测温仪的读数。

5. 使试样拉伸至断裂，记录最大拉力和断裂位移。

六、测试结果：
1. 根据试验数据，计算试样的平均拉伸强度和断裂伸长率。

2. 平均拉伸强度应符合设计要求和施工规范的要求。

3. 断裂伸长率应符合设计要求和施工规范的要求。

七、试验结论：
试样的平均拉伸强度和断裂伸长率应符合设计要求和施工规范的要求，否则应重新进行施工或进行修补。

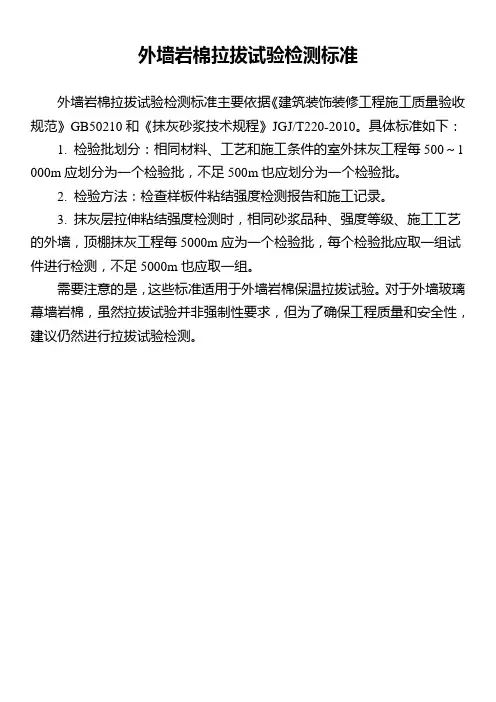

外墙岩棉拉拔试验检测标准
外墙岩棉拉拔试验检测标准主要依据《建筑装饰装修工程施工质量验收规范》GB50210和《抹灰砂浆技术规程》JGJ/T220-2010。

具体标准如下：
1. 检验批划分：相同材料、工艺和施工条件的室外抹灰工程每500～1 000m应划分为一个检验批，不足500m也应划分为一个检验批。

2. 检验方法：检查样板件粘结强度检测报告和施工记录。

3. 抹灰层拉伸粘结强度检测时，相同砂浆品种、强度等级、施工工艺的外墙，顶棚抹灰工程每5000m应为一个检验批，每个检验批应取一组试件进行检测，不足5000m也应取一组。

需要注意的是，这些标准适用于外墙岩棉保温拉拔试验。

对于外墙玻璃幕墙岩棉，虽然拉拔试验并非强制性要求，但为了确保工程质量和安全性，建议仍然进行拉拔试验检测。

幕墙拉拔试验检测标准
幕墙拉拔试验是一种常用的幕墙质量检测方法之一，通过对幕墙系统进行拉拔试验，可以评估其水平和垂直荷载的强度以及系统的稳定性。

以下是幕墙拉拔试验的检测标准：
1.试验强度：试验的强度应符合相关标准和规范的要求。

2.试验荷载：幕墙试验荷载应根据实际情况进行合理规划和设置，考虑到幕墙结构的不同部位和各种力的作用，应设置不同的负荷模式。

3.试验设备：使用的试验设备应符合相关标准和规范的要求，并经过校准和检验。

4.试验过程：试验过程中应注意安全，避免发生危险情况。

试验期间应记录试验条件、实验数据和观测结果，并及时处理和分析。

5.试验结论：根据实验数据和观测结果，结合相关标准和规范，对试验结论做出准确的评估和判断。

如幕墙系统能够满足规定的要求，则可判定为合格；反之则需要进行调整和改进。

综上所述，幕墙拉拔试验是一个重要的质量控制手段，可以有效地评估幕墙系统的强度和稳定性，并确保其符合相关标准和规范的要求。

外墙保温锚栓拉拔试验检测标准
外墙保温锚栓拉拔试验是测试外墙保温系统锚固性能的重要试验之一。

根据国家标准《建筑外墙保温技术规范》（GB 50411-2018）的要求，外墙保温锚栓拉拔试验应遵循以下标准：
1. 试验设备和仪器应符合相关标准要求，如试验机、数据采集系统等。

2. 试样选取应符合设计要求和施工图纸要求，试样数量不少于设计要求的10%。

3. 试验前应进行试样的检查和试验前处理，试样表面应清洁，光滑平整，并按照试验机的要求加工。

4. 试验时应按照试验机的要求进行试样的固定和负载施加。

5. 在试验过程中，应按照试验程序进行控制和记录数据。

6. 试验完成后，应进行数据的处理和分析，评定试验结果的有效性和可靠性。

7. 根据试验结果，评定外墙保温锚栓的强度等级和安全系数，以及后续处理和加固方案。

以上是常规的外墙保温锚栓拉拔试验检测标准，具体还需根据不同的实际情况进行确定。

幕墙埋件拉拔试验的相关规定及数据一、《混凝土结构后锚固技术规程》JGJ 145-20131、锚栓：将被连接件锚固到基材上的锚固组件产品，分为机械锚栓和化学锚栓。

2、机械锚栓：利用锚栓与锚孔之间的摩擦作用或锁键作用形成锚固的锚栓，按照其工作原理分为两类：扩底型锚栓、膨胀型锚栓。

3、扩底型锚栓：通过锚孔底部扩孔与锚栓组件之间的锁键形成锚固作用的锚栓，分为模扩底锚栓和自扩底锚栓。

后扩孔锚栓4、膨胀型锚栓：利用膨胀件挤压锚孔孔壁形成锚固作用的锚栓，分为扭矩控制式膨胀型锚栓和位移控制式膨胀型锚栓。

5、化学锚栓：由金属螺杆和锚固胶组成，通过锚固胶形成锚固作用的锚栓。

化学锚栓分为普通化学锚栓和特殊倒锥形化学锚栓。

6、破坏模式：荷载作用下锚固连接的破坏形式，分为锚栓钢材破坏、混凝土破坏、混合型破坏、拔出破坏、穿出破坏及界面破坏。

7、不开裂混凝土：正常使用极限状态下，考虑混凝土收缩、温度变化及支座位移的影响，锚固区混凝土受压。

8、开裂混凝土：正常使用极限状态下，考虑混凝土收缩、温度变化及支座位移的影响，锚固区混凝土受拉。

9、锚板厚度应按现行国家标准《钢结构设计规范》GB50017进行设计，且不宜小于锚栓直径的0.6倍；受拉和受弯锚板的厚度尚宜大于锚栓间距的1/8；外围锚栓孔至锚板边缘的距离不应小于2倍shi的锚栓孔直径和20mm。

10、后锚固产品进场后，应按下列规定进行进场检验。

1、外观检查2、力学性能试验二、《玻璃幕墙工程技术规范》JGJ102-20031、玻璃幕墙立柱与主体混凝土结构应通过预埋件连接，预埋件应在主体结构混凝土施工时买入，预埋件的位置应准确；当没有条件采用预埋件连接时，应采用其他可靠的连接措施，并通过试验确定其承载力。

2、由锚板和对称配置的锚固钢筋所组成的受力预埋件，可按本规范附录C的规定进行设计。

3、槽式预埋件的预埋钢板及其他连接措施，应按照现行国家标准《钢结构设计规范》GB 50017的有关规定进行设计。

外墙保温拉拔试验规范外墙保温拉拔试验是对外墙保温材料进行性能测试的一种方法，用于评估其抗拉强度和粘接性能。

以下是外墙保温拉拔试验的一般规范。

1. 试验目的外墙保温拉拔试验旨在评估外墙保温材料的抗拉强度和粘接性能，判断其在实际施工中的可靠性和稳定性。

2. 试验设备试验设备包括拉力试验机、负荷传感器、夹具和连接接头等。

3. 试验样品准备试验样品应按照相关标准或规程制备，保证其尺寸和质量符合要求。

样品表面应清洁干净，无任何污染物或影响粘接性能的物质。

4. 试验条件外墙保温拉拔试验应在室温下进行，并保持相对湿度在50%~70%之间。

试验前应将试样放置在恒温恒湿箱中，以达到试验环境条件。

5. 试验方法(1) 将试样固定在夹具上，确保试样与夹具之间的粘接面积充分。

(2) 在拉力试验机上设置合适的加载速度和负荷范围。

(3) 开始试验，记录试样的最大拉力和断裂扩展长度等数据。

(4) 重复试验，取平均值作为最终结果。

6. 数据分析和评价根据试验结果，计算试样的平均拉力和标准差，并进行数据分析和评价。

如果试样的拉力达到或超过了标准要求的强度，可判断为合格。

否则，需要进一步改善外墙保温材料的性能。

7. 结果报告根据试验结果，编写外墙保温拉拔试验报告，详细记录试验条件、试样准备、试验方法、试验结果和数据分析等内容。

报告应具备可读性和准确性，并符合相关标准或规范。

外墙保温拉拔试验规范的制定旨在规范试验操作，保证测试结果的准确性和可靠性。

在实际试验过程中，还应注意安全操作和设备维护，确保试验的有效进行。

同时，根据具体情况，还可以制定更为详细和严格的试验规范，以满足不同材料和工程的需求。

幕墙拉拔试验规范
幕墙拉拔试验是用来评估幕墙系统的承载能力和稳定性的一种试验方法。

其目的是确定幕墙系统在面对风荷载等外部力作用下的性能表现，为幕墙的设计和施工提供参考依据。

下面是关于幕墙拉拔试验的规范。

一、试验设备及材料要求
1. 所有试验设备和材料应符合国家标准或行业规范的要求，保证试验的真实性和可靠性。

2. 试验设备应经过定期的校准和检验，并有相关证明文件。

3. 试验材料应具备一定的强度和可靠性，材料的选择应符合幕墙系统的设计要求。

二、试验样品的准备
1. 试验样品应根据实际施工图纸制作，材质应与实际幕墙系统一致。

2. 试验样品的尺寸和数量应符合试验方案的要求。

3. 试验样品的制作和安装应符合相关的施工规范。

三、试验方法和步骤
1. 在幕墙系统的主要构件上设置试验装置，保证试验的可靠性和准确性。

2. 施加试验力，在规定的载荷范围内逐渐增加试验力。

3. 保持试验力的稳定，观察幕墙系统的变形和破坏情况。

4. 记录试验过程中的相关数据，包括试验力和变形等指标。

5. 根据试验结果评估幕墙系统的承载能力和稳定性。

四、试验结果和评定标准
1. 根据试验过程中记录的数据，分析和评估幕墙系统的承载性和稳定性。

2. 评定标准可以根据国家标准或行业规范进行确定。

3. 试验结果应能反映出幕墙系统在面对外部力作用下的实际性能。

五、安全措施
1. 试验过程中应采取必要的安全防护措施，保证试验人员的人身安全。

2. 试验过程中如出现异常情况，应立即停止试验。

3. 试验后，应对试验设备和样品进行检查和清理。

建筑工程试验各种材料取样标准9. 节能检测外墙保温板钻芯取样方法现场随机取样，每个栋号不少于3个点。

检验项目：钻芯。

采用标准：DB29-88-2007。

10. 外墙保温系统抗冲击性的取样方法现场随机取样，每个栋号不少于10个点。

检验项目：抗冲击性。

采用标准：DB29-88-2007。

11. 外墙保温板拉拔的取样方法现场随机取样，取样数量：9个试样。

代表批量1000㎡。

检验项目：保温板拉拔。

采用标准：JGJ144-2004。

12.外檐面砖拉拔的取样方法现场随机取样，取样数量：3个试样。

代表批量300㎡。

检验项目：饰面砖拉拔。

采用标准：JGJ110-2008。

13. 塑料锚栓拉拔的取样现场随机取样，取样数量：现场拉拔3根，送试验室10根。

检验项目：塑料锚栓拉拔。

采用标准：JGJ149-2003。

14. 植筋拉拔、胀管拉拔、化学锚栓拉拔的取样方法现场随机取样，取样数量：按照图纸的轴线位置，对同规格的试件抽取不少于3个试样。

代表批量：植筋、胀管、化学锚栓同一规格抽检1‰。

15. 其他1）耐碱网布：取样数量2米，代表批量5000㎡，检验项目：单位面积质量、耐碱断裂强度、耐碱断裂保留率、断裂应变。

采用标准JG149-2003。

2）聚苯颗粒：取样数量1袋，检验项目：堆积密度、粒度。

采用标准JG158-2004。

3）地下井水、坑水、河水：用洁净的容器盛放用桶取5kg即可，检验项目：PH值、氧化物、硫酸盐。

采用标准：JGJ63-2006。

4）混凝土结构实体回弹的检测方法：取样数量：按照图纸的轴线位置，对同批构件总数30%且不少于10个构件。

代表批量龄期相近同类结构或构件。

检验项目：混凝土回弹强度。

采用标准：JGJ/T23-2001。

5）钢筋保护层测厚及钢筋位置的检测方法：取样数量：梁、板构件抽取2%的构件并不少于5个点，悬挑构件抽取数量不少于总抽检数量的50%。

检测项目：钢筋保护层测厚及钢筋位置。

采用标准：GB50204-2002。

拉拔试验操作作业指导书批准人：负责人：编制：批准时间：拉拔试验操作作业指导书一、检测依据：JGJ126-2000外墙饰面砖工程施工及验收规程；JGJ110-97建筑工程饰面砖粘结强度检验标准。

JGJ126-2000适用于苯板、铆钉拉拔，如恒大绿洲工程对苯板拉拔。

如五联对铆钉拉拔。

JGJ110-97适用于瓷砖拉拔，如西提国际。

二、检测比例：现场镶贴的外墙饰面砖工程：每300㎡同类墙体取1组试样，每组3个，每一层楼不得少于1组；不足300㎡同类墙体，每两层楼取1组试样，每组3个。

试样应有专业检测人员随即抽取。

但取样间距不得小于500mm。

三、拉拔前准备工作：1、了解现场情况，确定工程施工饰面砖、苯板、铆钉粘贴面积，选择合适的试块进行粘贴，试块如下图图1 适用于瓷砖拉拔粘贴的试块图2 适用于苯板拉拔粘贴的试块2、拉拔前应先清理好上次实验后在试块上留下的胶迹，保证实验仪器准确、正常3、准确掌握针对不同拉拔、不同材料的国标拉力值。

苯板拉拔：每组实验三个值不应小于0.1MPa瓷砖拉拔：每组实验三个值不应小于0.4MPa铆钉拉拔：每组实验三个值不应小于0.12KN四、检验方法与检验内容：如果是苯板、瓷砖拉拔，首先先确定试块已经结实的粘贴在了外墙饰面砖上，然后固定好拉拔仪与试块，从而开始实验。

如果是铆钉拉拔，根据实验仪器实用的不同，考虑是否将铆钉的外壳部分去掉，再连接拉拔仪开始实验。

苯板、瓷砖粘贴示意图如下：图3 标准块粘贴在确定标准块粘贴无误的情况下，将千斤顶连接到标准块上，如下图：图4 千斤顶连接安装时应注意，务必使拉力杆通过穿心千斤顶中心并于标准块垂直，调整千斤顶活塞，使活塞升出2mm左右，将数字显示器调零，再拧紧拉力杆螺母。

五、实验步骤：1、测试饰面砖粘贴力时，均匀摇转手柄升压，直至饰面砖剥离，并安下图的格式记录粘结强度检测仪的数字显示器峰值，该值就是粘结力值。

图5 粘结力强度记录表2、测试后降压至千斤顶复位，取下拉力杆螺母及拉杆。
