汽包液位知识

1 锅炉汽包水位控制系统介绍1.1 系统概述汽包水位是影响锅炉安全运行的重要参数，水位过高，会破坏汽水分离装置的正常工作，严重时会导致蒸汽带水增多，增加在管壁上的结垢和影响蒸汽质量。

水位过低，则会破坏水循环，引起水冷壁管的破裂，严重时会造成干锅，损坏汽包。

所以其值过高过低都可能造成重大事故。

它的被调量是汽包水位，而调节量则是给水流量，通过对给水流量的调节, 使汽包内部的物料达到动态平衡，变化在允许范围之内，由于锅炉汽包水位对蒸气流量和给水流量变化的响应呈积极特性。

但是在负荷(蒸气流量)急剧增加时，表现却为"逆响应特性"，即所谓的"虚假水位"，造成这一原因是由于负荷增加时，导致汽包压力下降，使汽包内水的沸点温度下降，水的沸腾突然加剧，形成大量汽泡，而使水位抬高。

汽包水位控制系统，实质上是维持锅炉进出水量平衡的系统。

它是以水位作为水量平衡与否的控制指标，通过调整进水量的多少来达到进出平衡，将汽包水位维持在汽水分离界面最大的汽包中位线附近，以提高锅炉的蒸发效率，保证生产安全。

由于锅炉水位系统是一个设有自平衡能力的被控对象，运行中存在虚假水位现象，实际应用中可根据情况采用水位单冲量、水位蒸汽量双重量和水位、蒸汽量、给水量三冲量的控制系统。

1.2 系统控制目标值控制目标值：汽包水位均匀量为：±220mm，水位控制在中间值，偏差≤±10mm 在仪表盘上使用原有的DDZ-Ⅲ操作器对水泵进行手动/自动调节控制。

1.3 系统控制模式系统给水自动调节分为三种模式：（1）单水位控制模式：只通过检测汽包水位来控制给水量（2）双冲量水位控制模式：监测汽包水位、蒸汽流量，将蒸汽流量作为前馈信号，与汽包水位组成前馈—反馈控制方式。

（3）三冲量水位控制模式：监测汽包水位、蒸汽流量、给水流量，将汽包水位作为主控编练个，给水流量作为辅助被控变量的串级控制系统与蒸汽流量作为前馈信号组成前馈—串级反馈控制方式。

汽包液位计的原理
汽包液位计是一种基于液位与压力的关系来测量液体或气体液位的装置。

其原理是根据在封闭容器中，液位的高低会通过液体所产生的压力变化来传递给液位计，进而测量液位的高度。

汽包液位计包含一个装有气体的密封容器，通常是一个金属包围的弹性囊体，可以向上延伸一段，与被测物质相接触。

当液位升高时，液体将进入弹性囊体内部，并对囊体施加压力。

这个压力通过连通管道传递到表头的机构中。

机构通常由测量指示器、刻度盘和其他支持元件组成，可以将压力转换为液位的高度值。

一般来说，液位计中的机构会将压力传递给弹性元件，例如螺旋弹簧或金属膜片。

当压力作用于这些弹性元件时，它们会产生弹性变形。

通过检测弹簧或膜片的变形程度，可以间接测量液位的高度。

根据液位的具体高度变化，机构中的指示器会有相应的位置移动，指示出液位的高度信息。

刻度盘上通常标有对应的液位刻度，以便用户可以直观地了解液体的高度。

值得注意的是，汽包液位计的精度受到气体的温度、压力以及液体特性的影响。

因此，在安装和使用过程中需要根据实际情况进行合理的调整和校准。

汽包液位知识关于汽包水位的知识1.汽包压力急剧变化导致的“假水位”实际上是汽包内的真实水位。

人们之所以称之为“假水位”，是因为它不是由于汽水不平衡而引起的持续飙升变化，而是由于汽包压力的急剧变化而使锅炉水中汽包含量瞬间增加而引起的汽包水位变化。

当压力达到一定值时，不会发生变化，压力正常后，压力将恢复正常。

（1、目前由于公司主管网压力过高，造成轧钢外送蒸汽困难，形成汽水不平衡，甚至外界压力高，造成蒸汽回流，需要控制外送阀门，必要时可以通过放散，调整汽包压力）（2、汽包运行压力过高，汽包内汽水分离困难，造成假水位）2.锅炉汽包水位的测量对象是锅炉给水、蒸汽流量或燃烧扰动时汽包水位的变化特性3、当给水流量扰动造成给水量与蒸汽流量不平衡a、给水产生扰动时，汽包水位产生波动。

b、蒸汽流量产生扰动，汽包水位产生波动。

4.在蒸汽流量扰动的初级阶段，水位不会下降，而是上升一段时间。

这种现象通常被称为“假水位”。

5.“假水位”的形成：a、当汽包负荷急剧变化，例如蒸汽流量快速增加，汽包压力随之快速降低，对应的饱和水温度降低，因此，汽包水位以下的部分水量会蒸发并形成气泡，导致汽包水位上升。

由于锅炉水蒸发，汽包运行引起的水位快速上升快于汽水不平衡引起的水位下降，因此存在“假水位”。

b、相反，当蒸汽流量迅速减少时，汽包压力增加，由于饱和水温相应升高，汽包水位以下的水容量增加积中一部分汽泡变为水，汽泡含量减少，造成水位现行降低的“假水位”现象。

6.汽包正常水位是指运行中应保持水位的高度。

一般指汽包零水位。

汽包的运行水位必须保持在正常水位附近，运行波动必须在+50mm以内。

7、缺水事故的原因及预防（1）未监控水位或操作员不注意观察水位，忽略报警。

（2）水位计未按要求及时冲洗，汽水连接管堵塞，操作人员未及时发现虚假水位或判断为虚假水位。

（3）供水自动调节器、水位报警信号装置失灵；或水源中断，供水设备损坏。

（4）排污阀等部件严重泄漏。

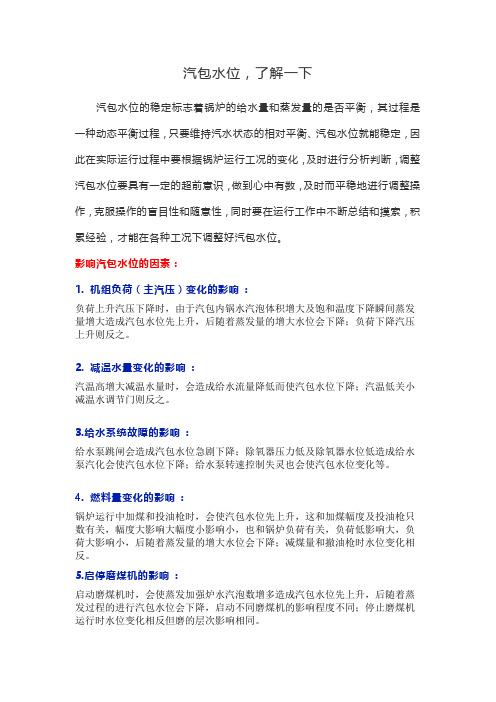

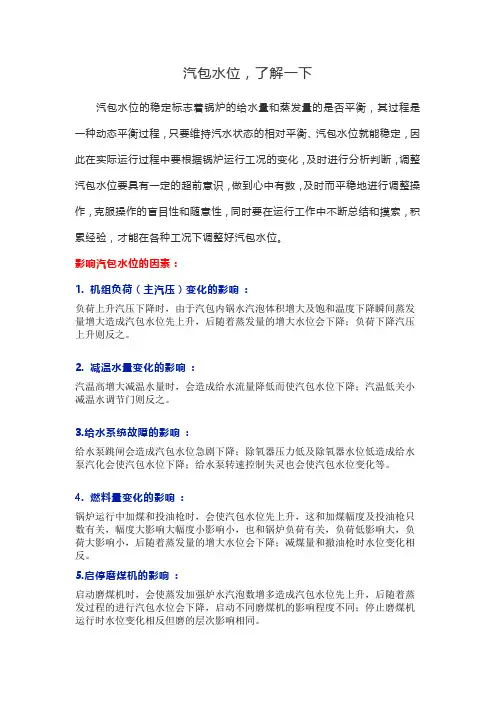

汽包水位，了解一下汽包水位的稳定标志着锅炉的给水量和蒸发量的是否平衡，其过程是一种动态平衡过程，只要维持汽水状态的相对平衡、汽包水位就能稳定，因此在实际运行过程中要根据锅炉运行工况的变化，及时进行分析判断，调整汽包水位要具有一定的超前意识，做到心中有数，及时而平稳地进行调整操作，克服操作的盲目性和随意性，同时要在运行工作中不断总结和摸索，积累经验，才能在各种工况下调整好汽包水位。

影响汽包水位的因素：1. 机组负荷（主汽压）变化的影响:负荷上升汽压下降时，由于汽包内锅水汽泡体积增大及饱和温度下降瞬间蒸发量增大造成汽包水位先上升，后随着蒸发量的增大水位会下降；负荷下降汽压上升则反之。

2. 减温水量变化的影响:汽温高增大减温水量时，会造成给水流量降低而使汽包水位下降；汽温低关小减温水调节门则反之。

3.给水系统故障的影响:给水泵跳闸会造成汽包水位急剧下降；除氧器压力低及除氧器水位低造成给水泵汽化会使汽包水位下降；给水泵转速控制失灵也会使汽包水位变化等。

4. 燃料量变化的影响:锅炉运行中加煤和投油枪时，会使汽包水位先上升，这和加煤幅度及投油枪只数有关，幅度大影响大幅度小影响小，也和锅炉负荷有关，负荷低影响大，负荷大影响小，后随着蒸发量的增大水位会下降；减煤量和撤油枪时水位变化相反。

5.启停磨煤机的影响:启动磨煤机时，会使蒸发加强炉水汽泡数增多造成汽包水位先上升，后随着蒸发过程的进行汽包水位会下降，启动不同磨煤机的影响程度不同；停止磨煤机运行时水位变化相反但磨的层次影响相同。

6. 受热面泄漏的影响:水冷壁、省煤器泄漏时，会使进入汽包的水量减少，导致汽包水位下降。

7. 锅炉排污的影响:锅炉开连排和定排时，使汽包存水量减少，汽包水位会下降。

8.给水方式变化的影响:主给水和旁路给水切换操作不当时造成汽包水位变化；给水泵倒泵、并泵操作不当造成汽包水位变化大。

9.开关高旁的影响（同汽压变化一样）当开高旁时由于主汽流量上升导致汽压下降，汽包内锅水汽泡体积增大及饱和温度下降瞬间蒸发量增大造成汽包水位先上升，后随着蒸发量的增大水位会下降；当关高旁时由于主汽流量下降汽压上升则反之。

锅炉汽包双色液位计安全操作及保养规程一、前言锅炉液位是保证锅炉正常运行和安全的关键因素之一，而锅炉双色液位计则是目前应用最广泛的指示液位的装置之一。

本文旨在介绍锅炉汽包双色液位计的工作原理、安全操作方法以及保养规程，以提高锅炉液位管理的安全性和稳定性。

二、工作原理锅炉汽包双色液位计的工作原理是利用两种不同颜色的介质，通过反射、散射、折射等物理现象，将液位高度以红色和绿色的不同颜色显示在玻璃管上，以供操作人员观测判断。

其中，绿色代表液位高度在正常范围内，红色代表液位高度低于安全水位线。

三、安全操作方法1. 检查液位计在操作锅炉前，应先进行检查，确保锅炉汽包双色液位计完好无损，各部位连接牢固，消音器无堵塞现象，刻度清晰可见且无偏移等问题。

如发现液位计有异常情况，应及时通知相关人员进行处理。

2. 液位计操作在操作锅炉时，应保持液位计故障报警灯和声音报警器正常工作。

同时，操作人员应定期观察液位计的指示情况，根据红绿色指示灯的变化来判断锅炉液位是否正常，并进行相应的控制。

3. 巡视操作巡视操作是防范液位计故障的重要手段之一，应当定期进行。

巡视内容包括对液位计各部位的状态进行观察，如发现任何异常情况，应及时向相关技术人员汇报并进行处理。

4. 维修保养在液位计使用过程中，应按照规定时间计划进行液位计的维修保养，清洗管道、排泄水和防止消音器堵塞等工作，保证其正常工作。

对于液位计中腿部分，应定期进行清洗保养，以防止周围环境污染导致故障。

四、保养规程1. 常规保养对于锅炉汽包双色液位计，应定期检查各部位的连接情况，并清除管道中的污垢，消音器中堵塞的水。

另外，每周应对液位计进行一次操作，观察其工作情况是否正常，发现问题及时处理。

2. 清洗保养定期进行液位计的清洗保养工作，对于液位计中腿部分，每个月进行一次清洗，具体方法为：拆开液位计，并清洗其中的玻璃管和周围的管道。

清洗完毕后需要进行密封处理，以保证液位计的正常工作。

锅炉汽包水位测量与控制一、引言锅炉汽包水位的测量与控制是锅炉运行和安全保障的重要环节，水位的过高或者过低都会对锅炉运行造成严重影响，甚至引发事故，因此对锅炉汽包水位进行准确的测量与控制至关重要。

二、水位测量原理1. 压力法：压力法是利用较低级别的水银柱压力来测定水位高度的方法。

当水位升高时，因为底部的水银柱压力增加，而顶端压力保持不变，因此水位越高，其底部的压力就越大。

通过对这种压力变化进行测量，可以得到相应的水位高度。

2. 导红外法：导红外法是通过放置传感器在锅炉水位上方，利用红外光束来检测水位的方法。

水位越高，其上方的传感器所接收到的红外光越少，通过测量红外光的强度，可以确定水位的高低。

3. 超声波法：超声波法是通过在水位上方放置超声波传感器，利用超声波来测定水位高度的方法。

当超声波遇到水位时，会产生反射，通过测量反射的时间和幅度，可以确定水位的高度。

三、水位控制原理1. 等级控制：等级控制是通过对水位高度进行分级以及分级区域内的水位控制来实现的。

通过设定不同的水位等级，可以控制锅炉的水位保持在一个相对稳定的范围内，避免过高或者过低水位造成的影响。

2. 调节阀控制：调节阀控制是通过调节给水进入锅炉的阀门来控制水位的方法。

当水位过高时，可以适当关闭给水阀，减少进水量；当水位过低时，可以适当打开给水阀，增加进水量。

3. 液位控制：液位控制是通过利用液位控制器对给水泵和排水泵进行控制，从而实现水位的自动控制。

当水位达到设定值时，液位控制器会自动启动或关闭相应的泵，以维持水位在设定范围内。

四、影响因素1. 给水水质：给水水质的变化会影响水位的测量和控制，特别是在使用压力法进行水位测量时，水质的差异会影响其压力的变化，进而影响水位的准确性。

2. 锅炉负荷变化：锅炉负荷的变化会影响水位的变化，特别是在大幅度负荷变化时，水位的波动会显著增加，对水位的测量和控制提出更高的要求。

3. 设备故障：设备故障会对水位测量和控制造成严重影响，液位控制器、传感器等关键设备的故障会直接导致水位测量和控制的失效。

锅炉汽包液位计安全操作规定前言锅炉汽包液位计是一种常见的安全设备，它用于检测锅炉汽包的液位情况，保障锅炉的正常运行。

但是，在使用液位计时，如果操作不当可能会引起意外事故，给工作人员造成危险，严重时还会影响锅炉的正常运行。

因此，为了确保锅炉的运行安全和工作人员的人身安全，制定本安全操作规定。

一、液位计的检查和保养1.液位计应定期检查、保养。

并按照要求安装在锅炉汽包上方。

2.液位计检查保养过程中需要确认各个部件是否正常，如阀门，压力表，外壳和防雨罩是否完整等等。

3.每年对液位计进行内部检修，清洗和更换硬度合适的密封件和密封垫等。

二、液位计的操作1.在测量并矫正液位仪前，应先关闭向液位计系统的管道阀门，等待5-10分钟，直至液位计的距离不再变化，再进行液位测量。

2.液位计操作者应根据液位计的位置，选择合适的操作位置，避免因操作不当引起的事故。

3.液位计应经常检查显示是否正常，液位仪的财务部应每班巡视一次。

4.安装时，应按说明正确接线。

务必采用防爆型开关设备。

三、液位计事故的处理1.如果发生泄漏现象，应立即排除故障。

2.如果发生故障，站方应及时通知供方厂家或进口商进行处理。

3.液位计被撞击损坏时，应立即停机进行检修。

4.如果因短时间停机，影响汽包压力稳定的进程，必要时需要从会停机，并尽快处理故障。

四、液位计应急演练1.安全班组应每季度进行液位计应急演练。

2.液位计应急演练流程应按照制定的液位计应急处置方案进行。

3.演练应对不同情况进行模拟，加强应对能力。

五、其他注意事项1.液位计需要有专人进行看管，避免旁人擅自进行操作。

2.液位计需要定期进行涂漆防腐。

3.液位计遇有问题，应及时记录故障情况。

如需要更换部件，更换前需保存记录供日后参考。

4.严禁用液位计进行淋水确认气泡的方法，以避免对设备损坏。

六、结论锅炉汽包液位计是锅炉设备必不可少的安全设备之一，安全、有效地使用液位计是保障锅炉安全和正常产生的前提。

了解本规定，可以帮助工作人员做好液位计的操作、检查和维修工作，减少安全事故的发生。

锅炉汽包液位计使用前注意事项液位计如何操作锅炉汽包液位计是基于电容测量原理的液位计，广泛应用于锅炉等工业汽包、高加、低加、转化炉等压力容器的液位测控。

该液位计接受断层扫描技术，通过测量分析桶内的锅炉汽包液位计是基于电容测量原理的液位计，广泛应用于锅炉等工业汽包、高加、低加、转化炉等压力容器的液位测控。

该液位计接受断层扫描技术，通过测量分析桶内的液态，气态介质的介电常数，补偿温度、压力等变化带来的影响。

经过微处理器运算处理后输出符合工业标准的4—20mA电流信号，也可输出RS485数字信号供应使用。

锅炉汽包液位计使用前注意事项：1、凡供货产品均带有产品合格证及使用说明书、技术参数、接线图、出厂日期等，请认真查对，以免用错。

2、安装时应依据产品连接方式、查对现场接口是否与产品一致。

3、本产品为精密的仪表，禁止任意拆卸、碰撞、跌落、用力甩打。

4、使用中若发觉异常，应关掉电源，停止使用，进行检查，或直接向我公司技术部门联系。

5、运输、储存时应回复愿包装、存放阴凉、干燥、通风的库房内。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

液位计两端的针型阀不仅起截止阀的作用，其内部的钢球具有逆止阀的功能；当液位计发生意外破损泄漏时，钢球可在介质压力作用下自动关闭液体通道，防止液体大量液位计两端的针型阀不仅起截止阀的作用，其内部的钢球具有逆止阀的功能；当液位计发生意外破损泄漏时，钢球可在介质压力作用下自动关闭液体通道，防止液体大量外流起到安全保护作用。

玻璃板液位计紧要特点：1、显示清楚、无盲区、无间断、连续指示；2、不渗漏，不堵塞；3、维护便利。

关于汽包水位的一点常识
●汽包水位中心线是以汽包几何中心线下150mm为基准
●平衡容器的零点应与汽包水位中心线相同,高压以上锅炉需对水位采取补偿, 中低
压炉可不考虑补偿
●就地双色水位计在安装时应考虑水位补偿的问题,即零点低于汽包水位中心线一
定值(根据汽包的额定压力不同有所不同,一般10Mpa高压炉低20~30mm、15Mpa 超高压炉低40~60mm),经补偿后的双色水位计在额定工况时的显示值基本接近汽包内实际水位
●平衡容器在安装时,上侧连接管应由汽包侧向平衡容器倾斜安装、倾斜角应,电接
点及双色水位计在安装时, 上侧连接管应由水位侧向汽包侧倾斜安装、倾斜角应;
单室平衡容器在安装时应将正压侧与负压侧导压管在并行处至下保温,注意上侧连接管、平衡容器及正压侧上部冷凝管段不可保温; 电接点及双色水位计在安装时应保温。
