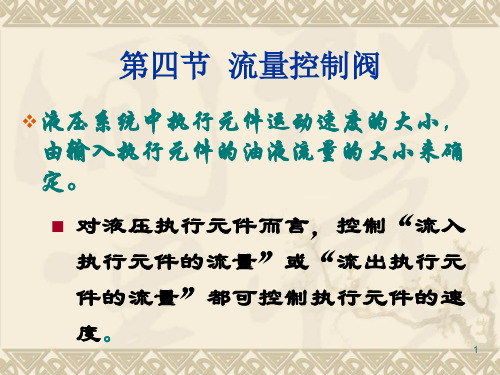

第四节 流量控制阀
❖ 液压系统中执行元件运动速度的大小， 由输入执行元件的油液流量的大小来确 定。
对液压执行元件而言，控制“流入 执行元件的流量”或“流出执行元 件的流量”都可控制执行元件的速 度。
1
❖ 液压缸活塞移动速度为
v
q A
液压马达的转速为
n
q V
2
流量控制阀就是依靠改变阀口通 流面积（节流口局部阻力）的大 小或通流通道的长短来控制流量 的液压阀。
❖ （3）节流口的堵塞
❖ 节流口的抗堵塞性能尤其 对流量阀的最小稳定流量 有显著影响。薄壁小孔的 流道短，抗堵塞性能好。
❖综上所述：为保证流 ❖ 一般流量控制阀的最小稳 量稳定，节流口的形式 定流量为0.05L/min。
以薄壁小孔较为理想。
7
几种常用的节流口形式
❖ 1）针阀式节流口
❖ 通道长，湿周大，阻力大，易 堵塞，油量受油温影响大。
❖ 由于工作负载的变化很难避免，为了改善调
速系统的性能，通常是对节流阀进行压力补 偿，即采取措施使节流阀前后压力差在负载
变化时，始终保持不变。
19
❖ 由式q =KAΔpm可知，当Δp不变时，通过
节流阀的流量只决定于节流口大小。 ❖ 节流阀的压力补偿有两种方式：一种是将定

7.1.5流量控制阀详解

7.1.5流量控制阀详解
• 其工作原理如下: – 溢流阀下方的油腔a、b和上方油腔c分别与节流阀的进 口和出口相连通,油压分别为p1和p2。 – 因负载增加而升高时，阀芯2就会因上方的油压的升高 而下移，使阀口关小，溢流量减少，p1便升高： – 反之，当p2减小时，阀芯2就会上移，使溢流量增加， p1也就随之减小，阀芯2上作用力的平衡方程式仍为 Pl一P2= Fs ／A
10
图7—21 单向节流阀
11
7-1-3-2普通型调速阀
• 节流阀虽可通过改变节流口大小的办法来调节流 量,但是因阀前后压差可能变化，以致调定后并不 能保持流量稳定。所以对速度稳定性要求较高的 执行机构来说就不能以普通节流阀来作为调速之 用。
• 如果把定差减压阀和节流阀串联，或把定差溢流 阀和节流阀并联，以使节流阀前后压差近似保持 不变，则节流阀的流量即可基本稳定。
7-1-3流量控制阀
• 流量控制阀是靠改变阀的开度以改变通流 面积,从而控制流量的一类控制阀，通常多 用于定量泵系统，借以控制执行机构(油缸 或油马达)的运动速度。
1
7-1-3-1节流阀
节流阀是一种可借移动或转动阀芯的方法 直接改变阀口的通流面积,从而改变流阻的 阀。 节流阀装在定压液压源后面的油路中或定 量液压源的分支油路上，便可以起到流量 的调节作用。
14
7-1-3-2普通型调速阀
• 定差减压阀1的工作原理如下:
– 阀芯上端的油腔凸经孔d与节流阀2后面的油腔 相通,压力为P2，而油腔c和d则分别经孔f和e与 节流阀2前的油腔相通，压力为P1。
– 当载荷R增大以致使P2升高时，减压阀阀芯1即 会因上端油腔b中的油压增加而下移，使减压 阀阀口阻塞的常见原因。
7
7-1-3-1节流阀
8
7-1-3-1节流阀

流量控制阀(一)


节流调速原理动画
三、普通节流阀 1.工作原理：如图所示为一种 普通节流阀的结构和图形符号。 这种节流阀的节流通道呈轴向 三角槽式。 压力油从进油口P1流入孔道和 阀芯1左端的三角槽进入孔道b， 再从出油口P2流出。调节手柄3， 可通过推杆2使阀芯作轴向移动， 以改变节流口的通流截面积来 调节流量。阀芯在弹簧的作用 下始终贴紧在推杆上，这种节 流阀的进出油口可互换。
3.节流调速原理
1.图a为节流元件与溢流阀并联于液泵的出口,构成恒压油源,使 泵出口的压力恒定 。
节流阀和溢流阀相当于两个并联的液阻,液压泵输出流量qp不变, 流经节流阀进入液压缸的流量q1和流经溢流阀的流量Δ q的大小 由节流阀和溢流阀液阻的相对大小来决定。 若节流阀的液阻大于溢流阀的液阻,则q1＜Δ q;反之则q1＞Δ q。
原理动画
2.节流阀刚性
节流阀的刚性表示它抵抗负数变化的干扰,保持流量稳定的能力, 即当节流阀开口量不变时,由于阀前后压力差Δ p的变化,引起通 过节流阀的流量发生变化的情况。流量变化越小,节流阀的刚性 越大,反之,其刚性则小 。
同一节流阀,阀前后压力差Δ p相同,节流开口小时,刚度大。 同一节流阀,在节流开口一定时,阀前后压力差Δ p越小,刚度越 低。为了保证节流阀具有足够的刚度,节流阀只能在某一最低压 力差Δ p的条件下,才能正常工作,但提高Δ p将引起压力损失的增 加。 取小的指数m可以提高节流阀的刚度,因此在实际使用中多 希望采用薄壁小孔式节流口,即m=0.5的节流口。
二、流量控制原理及节流口形式
1.节流阀节流口通常有三种基本形式:薄壁小孔、细长小孔和厚 壁小孔 。 (1)压差对流量的影响：节流阀两端压差Δ p变化时,通过它的流量 要发生变化,三种结构形式的节流口中,通过薄壁小孔的流量受到 压差改变的影响最小。

液压控制阀—流量控制阀


5.3 流量控制阀
图5.21节流 口的形式
5.3 流量控制阀
图5.22节流阀
5.3 流量控制阀
02 单向节流阀
✓ 单向节流阀是节流阀和单向阀的组合，在结构上利用一个阀 芯同时起节流阀和单向阀两种作用。其结构如图5.23所示。
03 行程节流阀
➢ 行程节流阀是通过滚轮控制的可调节流阀。其原理是通过行程 挡块压下滚轮，使阀芯下移改变节流口通流面积，减小流量而 实现减速。图5.24所示为一种行程节流阀，可实现液压进给系 统的快进、工进和快退工作循环。
✓ 节流口的形式很多，图5.21所示为常用的几种
3、节流阀的类型及工作原理
常用的节流阀有普通节流阀、单向节流阀和行程节流阀。 01 普通节流阀
➢ 图5.22所示为普通节流阀结构，这种节流阀结构简单，制造容易，体 积小，但负载和温度的变化对流量的稳定性影响较大。因此只适用于 负载和温度变化不大或执行机构速度稳定性要求较低的液压系统。
5.3 流量控制阀
5.3 流量控制阀
教学 内容
1 节流阀 2 调速阀
5.3 流量控制阀
01
在液压系统中，控制工作液体流量的阀称为流量控制阀，简称 流量阀。流量阀通过改变节流口的开口大小来调节通过阀口的
流量，从而改变执行元件的运动速度。
02 常用的流量控制阀有节流阀、调速阀等。
5.3 流量控制阀
载变化的影响，从而使通过节流阀的流量保持稳定。其工作原理
如图5.25所示。ቤተ መጻሕፍቲ ባይዱ
3 图5.26所示为调速阀的流量特性。
5.3 流量控制阀
图5.25调速阀 的工作原理
5.3 流量控制阀
图5.25调速阀和 节流阀特性比较
5.3.1 节流阀

《流量控制阀》课件


按照厂家提供的安装指南正确安装流量控制阀，确保阀门在系统中处于正确的位置。
安装
熟悉阀门操作方法，严格按照操作规程进行操作，避免误操作导致阀门损坏或系统异常。
操作
定期对流量控制阀进行监控，检查阀门工作状态和流量是否正常，如有异常及时处理。
监控
按照厂家建议进行定期维护和保养，确保阀门长期稳定运行。
维护
详细描述
在水处理行业中，流量控制阀主要用于水泵、水处理设备和管道系统中，控制水的流量和处理效率。这些阀门需要承受一定的压力和温度，同时要求具有高精度和高可靠性，以确保水处理效果和节约能源。此外，由于水处理行业的特殊性，流量控制阀还需要具备耐腐蚀和低泄漏等特性，以保障设备的正常运行和水质的安全。
THANKS
智能化技术
材料优化
结构优化设计
采用新型材料和表面处理技术，提高流量控制阀的耐腐蚀、耐磨和耐高温性能，延长使用寿命。
通过优化流量控制阀的结构设计，降低流体阻力，提高流量调节范围和响应速度。
03
02
01
1
2
3
随着新能源产业的快速发展，流量控制阀在太阳能、风能等领域的应用逐渐增多，用于控制流体输送和热量交换。
总结词
详细描述
03
CHAPTER
流量控制阀的选型与使用
工艺需求
根据工艺流程要求，选择适合的流量控制阀类型和规格。
流体特性
考虑流体种类、温度、压力、粘度等特性，以确保所选阀门能够满足工况要求。
管道参数
根据管道尺寸、连接方式等参数，选择合适的阀门接口和尺寸。
控制精度
根据流量控制精度要求，选择具有合适流量特性的阀门。
总结词
通过改变阀口开度调节流量
详细描述

4-3 流量控制阀

图8.14采用调速阀的同步回路
8.3.3 用串联液压缸的同步回路
图8.15所示为带有补偿装置的 两个液压缸串联的同步回路。 当两缸同时下行时，若缸5活 塞先到达行程端点，则挡块压 下 行 程 开 关 1S ， 电 磁 铁 3YA 得 电，换向阀3左位投入工作， 压力油经换向阀3和液控单向 阀4进入缸6上腔进行补油，使 其活塞继续下行到达行程端点；
目前常用的调速回路主要有以下几种：
(1)节流调速回路。
采用定量泵供油，通过改变回路中流量控制元件通流截 面积的大小来控制输入或流出执行元件的流量，以调节 其速度。
(2)容积调速回路。
通过改变回路中变量泵或变量马达的排量等方式来调节 执行元件的运动速度。
(3)容积节流调速回路(联合调速)。

A——液压缸的有效面积；

VM——液压马达的排量。
液压缸速度
v=q/A
液压马达的转速 n=q/VM
由以上两式可以看出，要调节或控制液压缸和液压马 达的工作速度，可以通过改变进入执行元件的流量来 实现，也可以通过改变执行元件的几何参数来实现。
对于确定的液压缸来说，通过改变其有效作用面积A 来调速是不现实的，一般只能用改变输入液压缸流量 的方法来调速。对马达来说，既可以用改变输入流量 的办法来调速，也可以通过改变马达排量的方法来调 速。
一般机械要求低速时输出转矩大， 高速时能输出较小的转矩，这种 回路恰好可以满足这一要求。
图8.11 变量泵—变量马达式 容积调速回路
在低速段，先将马达排量调到最大，用变量泵调速，当泵的排量 由小调到最大，马达转速随之升高，输出功率随之线性增加，此 时因马达排量最大，马达能获得最大
输 出 转 矩 ， 且 处 于 恒 转 矩 状态；高速段，泵为最大排 量，用变量马达调速，将马 达排量由大调小，马达转速 继续升高，输出转矩随之降 低，此时因泵处于最大输出 功率状态，故马达处于恒功 率状态。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

流量控制阀
流量控制阀是通过改变节流口通流断面的大小，以改变局部阻力，从而实现对流量的控制。

流量控制阀有节流阀、调速阀和分流集流阀等。

节流阀
1-阀体2-阀心3-调节螺钉4-阀套5-阀心
上的螺旋断面6-阀口
阀套上的窗口W与阀心上的螺旋曲线S之间的相对运动，形成了可变通流断面面积，实现了对流量的控制。

改变节流口通流断面的大小，在一定的压差下，可以控制节流阀的流量。

图形符号：
常见的几种节流口形式：
针式节流口、三角槽式节流口、转槽式
节流口
流量特性：
节流阀的节流口一定时，其流量随压差的增加而增大。

节流口小到一定值时流量不稳定，出现时断时续现象，称为节流口堵塞（一般0.05L/min）。

不出现堵塞的最小流量叫最小稳定流量。

温度变化引起流体粘度变化使流量不稳定（可采用温度补偿装置加以补偿）。

调速阀
调速阀是具有恒流量功能的阀类，利用它能使执行元件匀速运动。

1-减压阀部分 2-减压口 3-行程限位装置 4-节流阀部分 5-节流口调速阀由两部分组成，一是节流阀部分，二是定差减压阀部分，两部分串联而成。

图形符号：
工作原理：将节流阀前后压力p2和p3分别引到定压减压阀阀心下、上两端。

当负载压力p3增大即调速阀压差变小时，作用在定差减压阀心的力使阀心下移。

减压口增大，压降减少，使p2也增大，从而使节流阀压差△p=p2-p3保持不变；反之亦然，这样就使调速阀的流量不受其压差变化的影响，而保持恒定。

详细原理说明
原理说明：
通过阀的流量，不随阀前后的压差ΔP(Δ
P = P
1-P3)
而变，而节流阀就无恒
流功能。

比较下列曲线可见两者的区别。

调速阀可理解为两个串联节流口组成，Ⅰ为固定节流，Ⅱ为可变节流口。

执行元件工作时，流量Q稳定流过。

外负载F若减小，两个串联节流口的流量Q将会增大。

这时如果能够及时且自动地减小节流口Ⅱ的开度，使流量重回到原来的稳定值Q。

要做到这些就必需自动地保持（P2-P3）不变。

Ⅰ节流口用节流阀，Ⅱ节流口用定差减压阀，它可保证节流阀前后压差（P2-P3）不变，因此可实现恒流。

改变节流阀的开度，也就能重新调定调速阀的另一恒流量。

流量特性：
调速阀的流量不受其压差的影响，故流量曲线与横坐标平行。

当调速阀的压差小于其最小压差（一般为0.5MPa）时，定差减压阀不起减压作用，调速阀就成了节流阀，故两个阀的曲线有一段重合。

分流集流阀
功能
分流阀集流阀分流集流阀
欲使两相同尺寸的
执行元件在供油时保持同步
动作，可采用一个分流阀给
两者供油。

欲使两相同尺寸的执
行元件在回油时保持同步动
作，可采用一个集流阀收集两
者的回油。

既能保持两相同尺寸执
行元件供油时同步，又能保持回
油时同步可采用分流集流阀。

分流集流阀有分流工作状态
和集流工作状态。

图形符号
原理图
分流集流阀结构图
1、2-固定节流孔3、4-可变节流孔5、6-阀心
分流集流阀具有分流和集流功能。

当油源向两相同液压缸供油时，通过分流集流阀的分流功能，可使两液压缸保持速度相同（同步）。

当液压缸向油箱回油时，通过分流集流阀的集流作用，可使液压缸回程同步。

5.5插装阀
插装阀是插装阀功能组件的统称。

插装阀功能组件有：插装方向阀功能组件（可简称插装方向阀）、插装压力阀、插装流量阀。

用插装阀功能组件组成的液压系统可称为插装阀液压系统。

插装阀功能组件的工作原理
插装阀功能组件分类
装阀
功
能
组
件
分
类
插装
方向
阀单向阀
液控单向阀
换向阀
插装
压力
阀
减
压
阀
插装流量阀节流阀
调速阀
5.6电液数字控制阀
电液数字控制阀定
义
用计算机产生的数字信息直接控制的阀称电液数字控制阀，简称数字阀。

特
点
与伺服阀、比例阀相比，其结构简单，工艺性好，价廉，抗污染能力强，重复性好，工作稳定可靠，功耗小。

电
液
数
字
控
制
阀
的
种
类
增量式
数字阀
原理：用计算机发出的脉冲序列，控制步进电机的转动，
再通过机械转换器，调节普通阀的调节机构。

有数字方向
阀，数字压力阀和数字流量阀。

在数控系统中的应用框图：
结构举例（直控式数字节流阀）
脉宽调
制式数
字阀
原理：直接用计算机控制阀的“开”、“关”时间及间隔
（脉宽），控制液流的方向、流量和压力。

在数控系统中的应用框图：
结构举例（二位二通电磁锥阀式快速开关型数字阀）
直控式数字节流阀结构图
1-步进电机2-滚珠丝杠 3-节流阀心4-阀套5-连杆6-零位移传感器在数字流量阀中，步进电机按计算机的指令转动，通过滚珠丝杆4变为轴向位移，使节流阀心3打开阀口，从而控制流量。

此阀有两个面积梯度不同的节流口，阀心移动时首先打开左节流口，由于非全周边通流，故流量较小，继续移动时打开全周边通流的右节流口，流量增大。

由于液流从轴向流入，且流出阀心时与轴线垂直，所以阀在开启时的液动力可以将向右作用的液压力部分抵消掉。

阀从节流阀心，阀套4和连杆5的相对热膨胀中获得温度补偿。

二位二通电磁锥阀式快速开关型数字阀结构图
1-盘式电磁铁2-弹簧3-锥阀阀心
当电磁铁不通电时，衔铁在左端弹簧的作用下使锥阀关闭当电磁铁有脉冲信号通过时，电磁吸力使衔铁带动右端的锥阀开启。

5.7 电液比例控制阀
电液比例伺服阀（简称比例阀）
是由比例电磁铁取代普通液压阀的调
节和控制装置而构成的。

它可以按给定
的输入电压或电流信号连续地按比例
地远距离地控制流体的方向、压力和流
量。

采用电液比例控制阀提高了系
统的自动化程度和精度，又简化了系
统。

比例阀的工作虽用伺服阀可完
成，但后者精度高、价格贵，对油液清
洁度要求更高。

比例阀主要结构与普通
阀差别不大，只是比例阀均由比例电磁
铁驱动（一种电—机械转换器）。

比例阀分为：比例压力阀、比
例流量阀和比例方向阀三种。

比例阀的工作原理与分类
比例电磁铁结构图
1-轭铁2-线圈3-限位环4-随磁环5-壳体6-内盖7-盖8-调节螺钉9-弹簧10-衔铁11-（隔磁）支承环12-导向套比例电磁铁与电磁换向阀所用的电磁铁不同。

它的磁路经特殊设计后，能使衔铁在整个工作行程范围内的吸力F不变。

线圈内输入的直流电流越大，衔铁产生的吸力也越大。

比例电磁铁是所有比例阀不可缺少的电—力转换装置。

先导式比例溢流阀结构图
1-阀座2-先导锥阀3-轭铁4-衔铁5-弹簧6-推杆7-线圈8-弹簧9-先
导阀
该阀下部的主阀部分，与普通溢流阀相同。

上部的先导级是用比例电磁铁取代了调压弹簧。

比例电磁铁输入的直流电越大，溢流阀的溢流压力就越高。

为防止电路故障而使系统超压，该阀装有安全阀，由先导阀9和弹簧8组成。

先导式比例减压阀结构图
1-衔铁2-线圈3-推杆（挡板）4-铍青铜片5-喷嘴6-精滤油器7-主阀比例电磁铁的线圈输入电流后，衔铁上产生吸力，作用在有弹性的铍青铜片上，使挡板产生位移，即改变了喷嘴与挡板间的距离。

输入电流越大，喷嘴与挡板间的距离越小，出油口的压力越高。

远距离控制比例减压阀的电流输入信号，就可以控制液压系统某一支部的二次压力。

比例调速阀结构图
1-比例电磁铁2-节流阀心3-定差减压阀4-弹簧比例调速阀是由普通定差减压阀与比例节流阀组合而成。

比例电磁铁的吸力作用在节流阀心上，与弹簧力相平衡，一定的控制电流对应一定的节流开度。

远距离控制比例调速阀的输入电流，就能控制液压系统某一回路中的油流量，从而调节执行机构的运动速度。
