气动流量控制阀工作原理

气动控制阀结构与原理气动控制阀是一种利用气动力或气动作用来控制流体流动的装置。

它能够根据输入信号的变化，通过对流体的控制，实现对流量、压力或液位的调节和控制。

气动控制阀的结构和工作原理可以分为三个部分：执行部分、反馈部分和控制部分。

执行部分是气动控制阀的核心部分，用于控制流体流动的启闭或调节。

常见的执行部分主要分为两类：换向阀和调节阀。

换向阀的结构主要包括阀体、阀芯和封件。

阀体是换向阀的外壳，内部有两个或多个相互连接的通道。

阀芯是可以在阀体内部移动的部件，通过阀芯的移动来控制通道的启闭。

封件用于确保阀芯与阀体之间的密封性，防止流体泄漏。

换向阀的工作原理是通过气动力或气动作用使得阀芯在阀体内移动，从而改变通道的连接状态，实现流体的换向。

调节阀的结构相对复杂一些，主要包括阀体、阀盘、调节弹簧和气袋等。

阀体的内部有一个或多个通道，在通道的两端分别安装有阀盘。

阀盘可以在阀体内部移动，通过调节弹簧和气袋的力来实现对阀盘位置的调节。

调节阀的工作原理是通过气动力或气动作用使得调节弹簧和气袋的受力状态发生改变，从而通过阀盘的移动来控制流体的通道面积，实现对流量、压力或液位的调节。

反馈部分是气动控制阀的辅助部分，用于检测流体的状态并向控制部分提供反馈信号。

常见的反馈部分主要有位置传感器和压力传感器。

位置传感器用于测量执行部分的位置，从而提供相应的位置反馈信号给控制部分。

常见的位置传感器有位移传感器和压力传感器。

位移传感器通过测量阀芯或阀盘的位置变化来检测执行部分的位置。

压力传感器则通过测量流体的压力变化来检测执行部分的位置。

控制部分是气动控制阀的脑部，用于接收输入信号并生成相应的输出信号。

常见的控制部分主要有控制阀、执行器和信号转换器。

控制阀是控制部分的核心部件，它通过接收输入信号来改变对执行部分的控制方式。

控制阀可以是手动操作的，也可以是电磁或气动驱动的。

执行器则是控制阀的执行部分，用于实现对执行部分的控制。

信号转换器则是将输入信号转换为执行器所需的信号，例如将电信号转换为气动信号。

气动调节阀的结构和工作原理一、阀体结构：阀体是气动调节阀的主要部分，常见的结构有直通型、角型和三通型等。

直通型阀体具有流体通道直接通畅、流体阻力小的特点，适用于流量调节；角型阀体具有结构紧凑、占用空间小的特点，适用于压力和温度的调节；三通型阀体具有两个入口和一个出口的特点，适用于流量的分散或合并。

二、阀芯结构：阀芯是气动调节阀的主要控制部分，常见的结构有直行式、角行式、微调式和滚筒式等。

直行式阀芯沿阀体轴线方向移动，一般用于流量和温度的调节；角行式阀芯可通过旋转来调节流量和温度；微调式阀芯是一种特殊的阀芯，其调节范围较小，适用于对流量或温度进行微小调节。

三、作用器：作用器是气动调节阀的执行部分，其主要作用是将输入的信号转化为阀芯的运动，从而实现流量、压力、温度等参数的调节。

常见的作用器有气动活塞式和气动膜片式两种。

气动活塞式作用器由气缸和活塞两部分组成，通过气源的输入和输出来控制活塞的移动，进而控制阀芯的位置。

气动膜片式作用器由膜片和导向件组成，当输入的气源压力改变时，膜片的形变引起阀芯的运动。

四、附件：附件是气动调节阀的辅助部分，用于增强阀芯的动力和稳定性。

常见的附件有位置器、阻尼器、限位器和手动装置等。

位置器通过检测阀芯位置，将信号转化为阀芯的运动，以实现准确的调节。

阻尼器用于减小阀芯的运动速度，防止因过快的动作造成流量冲击和液压冲击。

限位器用于限制阀芯的运动范围，保护阀芯和阀座不受过大的压力和扭矩。

手动装置用于在自动控制失效或维护时，通过手动操作来控制阀芯的位置。

气动调节阀的工作原理是通过控制输入的气源压力来控制阀芯的位置，从而改变介质的流量、压力、温度等参数。

当输入气源压力改变时，作用器会对阀芯施加力，使阀芯产生运动。

阀芯的位置决定了流通通道的开启程度，从而控制介质的流量或压力。

当输入气源压力恢复到初始状态时，作用器上部的弹簧会将阀芯恢复到初始位置，介质的流量或压力也随之恢复到初始状态。

气动调节阀的结构和原理
气动调节阀是一种可以通过气动信号控制流体介质的流量、压力、温度等参数的调节阀。

它由执行机构、阀体、阀芯、阀座、导向机构等部分组成。

气动调节阀的结构主要包括：
1. 执行机构：执行机构将气动信号转化为机械动作，带动阀芯和阀座的开启和关闭。

2. 阀体：阀体是调节阀的主要部分，其内部有流体通道。

阀座和阀芯通常位于阀体内部，通过控制阀芯的位置来调节流体介质的通路。

3. 阀芯：阀芯是阀体内活动的零件，通常由柱状或圆柱状的构件组成。

阀芯与阀座紧密配合，可依靠阀芯的上下运动控制介质的流量。

4. 阀座：阀座是阀体内固定的部分，通常由金属或弹性材料制成。

它的形状与阀芯相呼应，通过与阀芯接触产生密封，控制流体的通道。

5. 导向机构：导向机构用于引导阀芯的运动轨迹，确保阀芯与阀座的良好配合。

气动调节阀的工作原理：
1. 当气动信号输入执行机构时，执行机构将气动信号转化为机械动作，推动阀芯与阀座分离或接触。

2. 当阀芯与阀座接触时，阀体内的流体介质通过阀芯与阀座之间的通道流过。

根据阀芯的位置，调节阀的开度大小，从而控制介质的流量或压力等参数。

3. 当气动信号停止或调节信号作用于执行机构方向变化时，阀
芯位置发生相应的变化，从而改变阀体内的通道大小，调整介质通路，实现对流体参数的调节。

通过控制气动信号的大小和方向，气动调节阀可以精确地控制流体介质的流量、压力、温度等参数，保证工业过程的正常运行和控制。

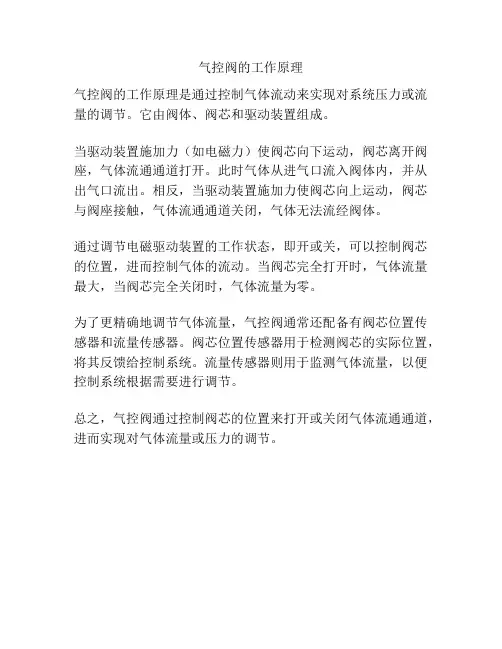

气控阀的工作原理
气控阀的工作原理是通过控制气体流动来实现对系统压力或流量的调节。

它由阀体、阀芯和驱动装置组成。

当驱动装置施加力（如电磁力）使阀芯向下运动，阀芯离开阀座，气体流通通道打开。

此时气体从进气口流入阀体内，并从出气口流出。

相反，当驱动装置施加力使阀芯向上运动，阀芯与阀座接触，气体流通通道关闭，气体无法流经阀体。

通过调节电磁驱动装置的工作状态，即开或关，可以控制阀芯的位置，进而控制气体的流动。

当阀芯完全打开时，气体流量最大，当阀芯完全关闭时，气体流量为零。

为了更精确地调节气体流量，气控阀通常还配备有阀芯位置传感器和流量传感器。

阀芯位置传感器用于检测阀芯的实际位置，将其反馈给控制系统。

流量传感器则用于监测气体流量，以便控制系统根据需要进行调节。

总之，气控阀通过控制阀芯的位置来打开或关闭气体流通通道，进而实现对气体流量或压力的调节。

气动调节阀工作原理1. 引言气动调节阀是一种常用的工业自动控制装置，用于调节流体介质的流量、压力、温度等参数。

本文将介绍气动调节阀的工作原理，包括组成结构、工作原理和控制原理等内容。

2. 组成结构气动调节阀主要由执行器、阀体和控制装置等部分组成。

2.1 执行器执行器是气动调节阀的核心组件，其工作原理基于气动力学原理。

执行器包括以下几个关键部分：•活塞或膜片：执行器中的活塞或膜片作为驱动力的转换器，将气动信号转变为力或位移信号。

•气缸：气缸是执行器中的能量转换部分，通过气源提供的气体压力产生气压力或气动力，推动活塞或膜片实现阀门开闭。

•弹簧：弹簧通常用于执行器的复位，当气源压力消失时，弹簧将活塞或膜片恢复到原始位置。

2.2 阀体阀体是气动调节阀的主体部分，其主要作用是控制流体介质的流量或压力。

阀体中包括阀门、阀座和流道等关键组成部分。

•阀门：阀门可以是旋转门或直角门，通过执行器的推拉运动来实现阀门的开闭。

•阀座：阀座是阀门与流道之间的接触面，用于控制流体的通断。

•流道：流道是阀体中的通道，通过改变通道的大小和形状，来调节介质的流量。

2.3 控制装置控制装置是气动调节阀的控制单元，用于对执行器进行信号的输入和输出。

控制装置通常包括以下几个重要组成部分：•信号输入装置：用于接收来自仪表或自动控制系统的控制信号。

•接收阀：接收阀将来自信号输入装置的信号进行放大和调节，然后输出给执行器。

•位置传感器：位置传感器用于检测执行器当前的位置，并将位置信息反馈给控制装置。

3. 工作原理气动调节阀的工作原理基于控制装置对执行器的控制。

当控制装置接收到来自仪表或自动控制系统的信号后，会通过接收阀对执行器的活塞或膜片施加压力。

根据压力的变化，执行器将推动活塞或膜片，进而打开或关闭阀门。

3.1 阀门开启当控制装置向执行器发送信号时，气源提供的气体压力将作用于执行器的活塞或膜片。

活塞或膜片会受到气压力的推动，向相应的方向移动，从而将阀门逐渐打开。

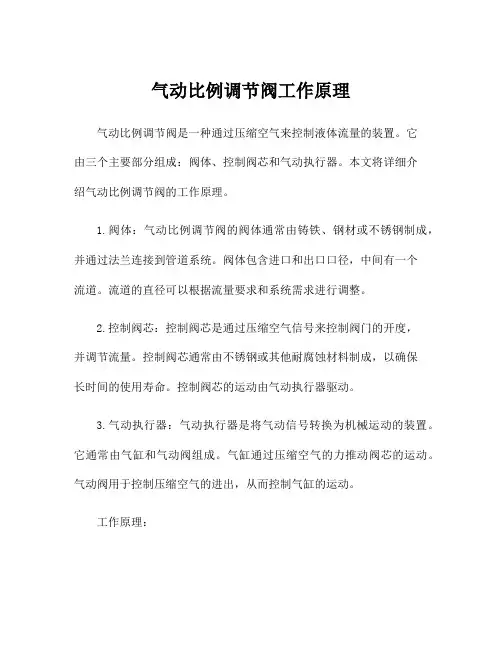

气动比例调节阀工作原理气动比例调节阀是一种通过压缩空气来控制液体流量的装置。

它由三个主要部分组成：阀体、控制阀芯和气动执行器。

本文将详细介绍气动比例调节阀的工作原理。

1.阀体：气动比例调节阀的阀体通常由铸铁、钢材或不锈钢制成，并通过法兰连接到管道系统。

阀体包含进口和出口口径，中间有一个流道。

流道的直径可以根据流量要求和系统需求进行调整。

2.控制阀芯：控制阀芯是通过压缩空气信号来控制阀门的开度，并调节流量。

控制阀芯通常由不锈钢或其他耐腐蚀材料制成，以确保长时间的使用寿命。

控制阀芯的运动由气动执行器驱动。

3.气动执行器：气动执行器是将气动信号转换为机械运动的装置。

它通常由气缸和气动阀组成。

气缸通过压缩空气的力推动阀芯的运动。

气动阀用于控制压缩空气的进出，从而控制气缸的运动。

工作原理：当气动比例调节阀通电后，控制系统会根据要求发送信号给气动执行器。

气动执行器中的气动阀会打开，允许压缩空气进入气缸。

气缸中的压缩空气推动活塞向右运动，同时推动阀芯向右移动。

阀芯向右移动时，阀芯的底部会打开阀体上的流道，使流体通过。

流体的流量大小取决于阀芯的位置，当阀芯向右移动时，流道的开口会增大，导致流量增加。

当阀芯向左移动时，流道的开口会减小，导致流量减小。

阀芯的移动速度取决于气缸中的压缩空气的压力和流量。

通过控制气动执行器中压缩空气的压力和流量，可以控制阀芯的运动速度和位置，从而实现对液体流量的精确调节。

除了流量调节外，气动比例调节阀还具有反馈控制功能。

反馈控制是通过安装在气动执行器上的位置传感器来实现的。

传感器可以监测阀芯的位置，并将实际位置信息反馈给控制系统。

控制系统会根据反馈信息与设定值进行比较，并调整气动执行器中压缩空气的压力和流量，以实现对阀芯位置的精确控制。

总结：气动比例调节阀通过压缩空气信号来控制阀门的开度，并调节流量。

它由阀体、控制阀芯和气动执行器组成。

控制系统通过发送信号给气动执行器，控制气缸中压缩空气的压力和流量，从而实现对阀芯的运动控制，最终实现对液体流量的精确调节。

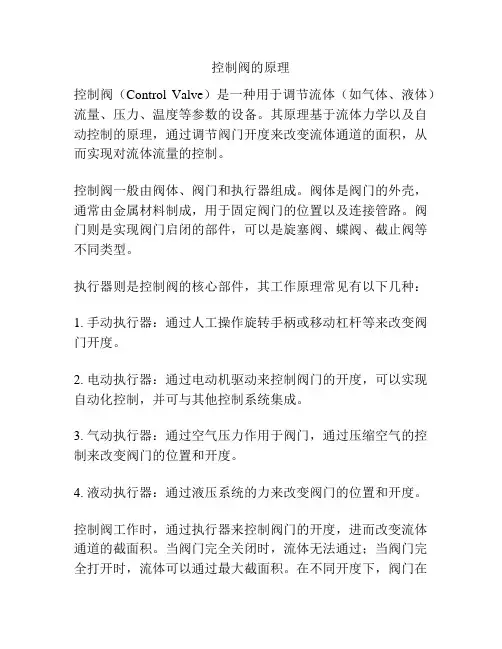

控制阀的原理
控制阀（Control Valve）是一种用于调节流体（如气体、液体）流量、压力、温度等参数的设备。

其原理基于流体力学以及自动控制的原理，通过调节阀门开度来改变流体通道的面积，从而实现对流体流量的控制。

控制阀一般由阀体、阀门和执行器组成。

阀体是阀门的外壳，通常由金属材料制成，用于固定阀门的位置以及连接管路。

阀门则是实现阀门启闭的部件，可以是旋塞阀、蝶阀、截止阀等不同类型。

执行器则是控制阀的核心部件，其工作原理常见有以下几种：
1. 手动执行器：通过人工操作旋转手柄或移动杠杆等来改变阀门开度。

2. 电动执行器：通过电动机驱动来控制阀门的开度，可以实现自动化控制，并可与其他控制系统集成。

3. 气动执行器：通过空气压力作用于阀门，通过压缩空气的控制来改变阀门的位置和开度。

4. 液动执行器：通过液压系统的力来改变阀门的位置和开度。

控制阀工作时，通过执行器来控制阀门的开度，进而改变流体通道的截面积。

当阀门完全关闭时，流体无法通过；当阀门完全打开时，流体可以通过最大截面积。

在不同开度下，阀门在
通道中造成一定的流阻，从而控制流体的流量。

此外，通过调整阀门的开度，还可以控制流体的压力和温度。

总之，控制阀是通过调节阀门的开度来改变流体通道截面积，从而实现对流体流量、压力、温度等参数的调控。

不同的执行器类型可以实现手动或自动控制，广泛应用于工业、化工、电力等领域的流程控制系统中。

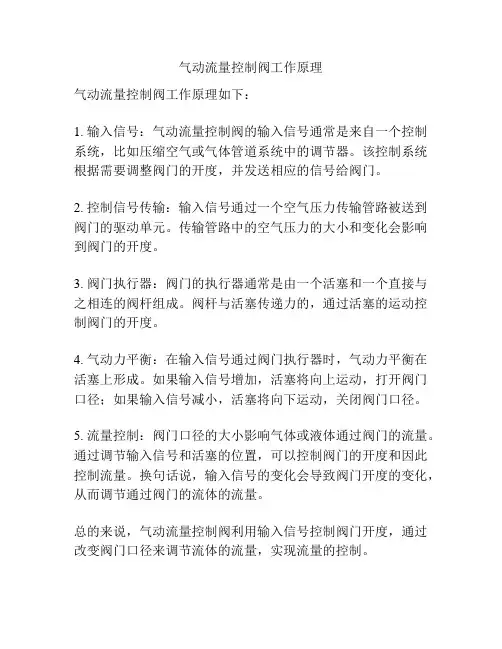

气动流量控制阀工作原理
气动流量控制阀工作原理如下：
1. 输入信号：气动流量控制阀的输入信号通常是来自一个控制系统，比如压缩空气或气体管道系统中的调节器。

该控制系统根据需要调整阀门的开度，并发送相应的信号给阀门。

2. 控制信号传输：输入信号通过一个空气压力传输管路被送到阀门的驱动单元。

传输管路中的空气压力的大小和变化会影响到阀门的开度。

3. 阀门执行器：阀门的执行器通常是由一个活塞和一个直接与之相连的阀杆组成。

阀杆与活塞传递力的，通过活塞的运动控制阀门的开度。

4. 气动力平衡：在输入信号通过阀门执行器时，气动力平衡在活塞上形成。

如果输入信号增加，活塞将向上运动，打开阀门口径；如果输入信号减小，活塞将向下运动，关闭阀门口径。

5. 流量控制：阀门口径的大小影响气体或液体通过阀门的流量。

通过调节输入信号和活塞的位置，可以控制阀门的开度和因此控制流量。

换句话说，输入信号的变化会导致阀门开度的变化，从而调节通过阀门的流体的流量。

总的来说，气动流量控制阀利用输入信号控制阀门开度，通过改变阀门口径来调节流体的流量，实现流量的控制。

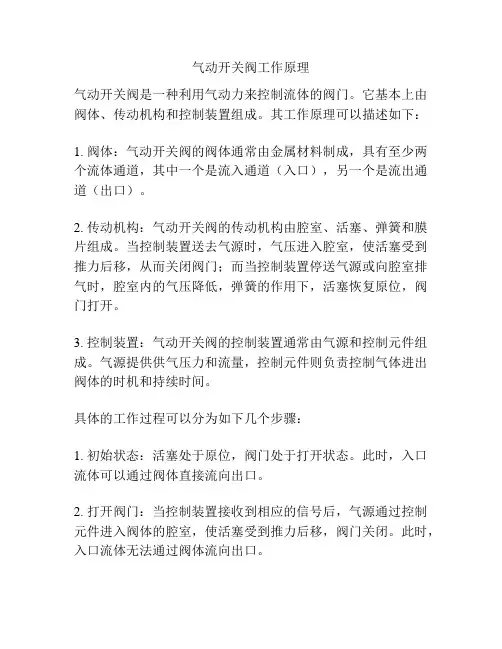

气动开关阀工作原理
气动开关阀是一种利用气动力来控制流体的阀门。

它基本上由阀体、传动机构和控制装置组成。

其工作原理可以描述如下：
1. 阀体：气动开关阀的阀体通常由金属材料制成，具有至少两个流体通道，其中一个是流入通道（入口），另一个是流出通道（出口）。

2. 传动机构：气动开关阀的传动机构由腔室、活塞、弹簧和膜片组成。

当控制装置送去气源时，气压进入腔室，使活塞受到推力后移，从而关闭阀门；而当控制装置停送气源或向腔室排气时，腔室内的气压降低，弹簧的作用下，活塞恢复原位，阀门打开。

3. 控制装置：气动开关阀的控制装置通常由气源和控制元件组成。

气源提供供气压力和流量，控制元件则负责控制气体进出阀体的时机和持续时间。

具体的工作过程可以分为如下几个步骤：
1. 初始状态：活塞处于原位，阀门处于打开状态。

此时，入口流体可以通过阀体直接流向出口。

2. 打开阀门：当控制装置接收到相应的信号后，气源通过控制元件进入阀体的腔室，使活塞受到推力后移，阀门关闭。

此时，入口流体无法通过阀体流向出口。

3. 关闭阀门：当控制装置停止供气或向腔室排气时，腔室内的气压降低，弹簧的作用下，活塞恢复原位，阀门打开。

此时，入口流体可以再次通过阀体流向出口。

通过控制装置的控制，气动开关阀可以反复实现阀门的开关动作，从而控制流体的通断。

这种工作原理使气动开关阀能够在工业生产中使用广泛，并具有较高的可靠性和稳定性。

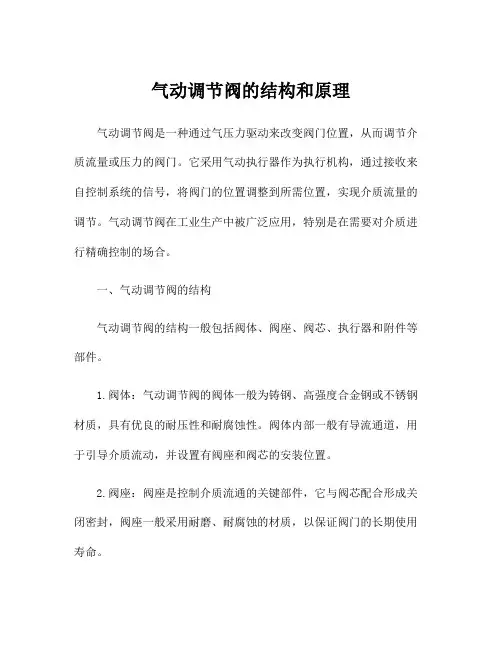

气动调节阀的结构和原理气动调节阀是一种通过气压力驱动来改变阀门位置，从而调节介质流量或压力的阀门。

它采用气动执行器作为执行机构，通过接收来自控制系统的信号，将阀门的位置调整到所需位置，实现介质流量的调节。

气动调节阀在工业生产中被广泛应用，特别是在需要对介质进行精确控制的场合。

一、气动调节阀的结构气动调节阀的结构一般包括阀体、阀座、阀芯、执行器和附件等部件。

1.阀体：气动调节阀的阀体一般为铸钢、高强度合金钢或不锈钢材质，具有优良的耐压性和耐腐蚀性。

阀体内部一般有导流通道，用于引导介质流动，并设置有阀座和阀芯的安装位置。

2.阀座：阀座是控制介质流通的关键部件，它与阀芯配合形成关闭密封，阀座一般采用耐磨、耐腐蚀的材质，以保证阀门的长期使用寿命。

3.阀芯：阀芯是气动调节阀的主动部件，它负责调节介质的通断和流量。

阀芯的结构和形状会影响阀门的流体特性和流态特性，一般采用单阀芯或双阀芯结构。

4.执行器：执行器是气动调节阀的关键部件，它接收来自控制系统的信号，通过气动驱动将阀门的位置调整到所需位置。

执行器的类型有气动膜片执行器、气缸式执行器和液压执行器等。

5.附件：气动调节阀的附件包括位置传感器、手动操作装置、气动控制阀等，用于对阀门的位置、工作状态进行监测和控制。

二、气动调节阀的原理气动调节阀的工作原理基本上是通过控制气压信号来改变阀门位置，从而实现介质流量或压力的调节。

其工作过程主要包括定位、调节和反馈等步骤。

1.定位：当气动调节阀接收到来自控制系统的信号时，执行器通过气压信号驱动，将阀门的位置调整到所需位置，即定位到控制系统发来的指令位置。

2.调节：一旦阀门定位到指定位置后，气动调节阀就开始对介质进行调节，通过改变阀门的开度来调节介质的流量或压力。

这一过程是根据传感器检测到的介质参数信号，执行器实时调整阀门位置，使介质流量或压力保持在设定值范围内。

3.反馈：气动调节阀在工作过程中会不断接收来自传感器的反馈信号，执行器会根据传感器反馈的信息，实时调整阀门的位置，以确保介质流量或压力的稳定控制。

气动阀原理
气动阀是一种以压缩空气或其他气体为动力的机械设备，它的工作原理是利用压缩空气或其他气体的压力来控刵流，气动阀由驱动系统、控制系统和输出系统组成，其中驱动系统就是压缩空气或其他气体，它利用压缩空气将气动阀的各个部件连接起来，使其成为一个完整的机械设备；控制系统是气动阀的核心部分，它能够根据压力控制气动阀各个部件的动作，从而达到控制流体的目的；输出系统是气动阀和外界的接口，是气动阀的作用的最后表现。

除了这些组成系统外，气动阀还有一个非常重要的部分，即阀体，阀体内部可以安装不同的阀座，气动阀根据不同阀座可以分为多种类型，比如球阀、快速换向阀、闸阀、蝶阀、柱塞阀等。

气动阀的运行时，当控制系统检测到控制变量的变化时，会驱动驱动系统，驱动系统会将压缩空气供应到驱动系统中，从而推动气动阀的部件运动；当驱动系统的部件运动，入口的流体的流量将发生变化，而出口的流体的流量也将会有所变化，最终达到控制流体流量的目的。

如果这段时间气动阀的出口流量和控制变量没有发生变化，驱动系统不会继续执行动作，从而避免了浪费大量的气体、降低设备的损耗以及降低消费者的开支。

气动阀具有智能控制、可编程、操作方便、耐用稳定等特点，在工业控制装置中被广泛应用，它用于控制水、蒸汽、气体和其他流体在系统中的运行，它有着极大的控制精度和操作精度，可满足复杂系统中各种工况的要求，同时还可以结合微机技术，实现自动控制，有效节省能源，提高生产效率。

气动控制阀(Pneumatic control valves)气动控制阀是指在气动系统中控制气流的压力、流量和流动方向，并保证气动执行元件或机构正常工作的各类气动元件。

气动控制阀的结构可分解成阀体(包含阀座和阀孔等)和阀心两部分，根据两者的相对位置，有常闭型和常开型两种。

阀从结构上可以分为：截止式、滑柱式和滑板式三类阀。

一、气动控制阀的分类气动控制阀是指在气动系统中控制气流的压力、流量和流动方向，并保证气动执行元件或机构正常工作的各类气动元件。

控制和调节压缩空气压力的元件称为压力控制阀。

国内知名的生产厂家有上海权工阀门设备有限公司和湖南新兴水电设备有限公司。

其公司是机械工业部、化工部、中国化工装备总公司定点管理生产企业。

其产品在业内有一定的价格优势和技术优势控制和调节压缩空气流量的元件称为流量控制阀。

改变和控制气流流动方向的元件称为方向控制阀。

除上述三类控制阀外，还有能实现一定逻辑功能的逻辑元件，包括元件内部无可动部件的射流元件和有可动部件的气动逻辑元件。

在结构原理上，逻辑元件基本上和方向控制阀相同，仅仅是体积和通径较小，一般用来实现信号的逻辑运算功能。

近年来，随着气动元件的小型化以及PLC控制在气动系统中的大量应用，气动逻辑元件的应用范围正在逐渐减小。

从控制方式来分，气动控制可分为断续控制和连续控制两类。

在断续控制系统中，通常要用压力控制阀、流量控制阀和方向控制阀来实现程序动作;连续控制系统中，除了要用压力、流量控制阀外，还要采用伺服、比例控制阀等，以便对系统进行连续控制。

气动控制阀分类如图4.1。

二、气动控制阀和液压阀的比较(一) 使用的能源不同气动元件和装置可采用空压站集中供气的方法，根据使用要求和控制点的不同来调节各自减压阀的工作压力。

液压阀都设有回油管路，便于油箱收集用过的液压油。

气动控制阀可以通过排气口直接把压缩空气向大气排放。

(二) 对泄漏的要求不同液压阀对向外的泄漏要求严格，而对元件内部的少量泄漏却是允许的。

燃气流量调节阀工作原理燃气流量调节阀（Gas Flow Control Valve）是一种用来控制燃气流量的装置，主要用于工业和家庭的燃气供应系统中。

它的工作原理是通过改变阀门的开启程度来控制燃气的流量。

下面将从结构、工作原理和应用三个方面详细介绍燃气流量调节阀的工作原理。

一、结构:燃气流量调节阀主要由阀体、阀盖、阀芯、驱动系统和控制系统组成。

阀体是阀门的主体部分，通常采用铸铁或钢材制成，用来容纳其他的零件。

阀盖是将阀体密封的关键部件之一，通常采用一种特殊的密封材料制成。

阀芯是通过驱动系统来控制阀门开启程度的关键部件。

通常是一个旋转的圆柱体，通过旋转来改变燃气通过阀门的截面积。

驱动系统由电机或气动装置组成，用来控制阀芯的旋转。

控制系统主要由压力传感器、温度传感器和控制器组成，用来监测和控制燃气流量。

二、工作原理:1.初始状态：阀门处于关闭状态，阀芯与阀盖之间有一定的间隙，燃气无法通过阀门。

控制系统接收到来自压力传感器和温度传感器的信号，判断燃气供应系统的需求。

2.开启阀门：当燃气供应系统需要增加流量时，控制系统向驱动系统发送信号，使其旋转阀芯。

随着阀芯的旋转，阀芯与阀盖之间的间隙逐渐缩小，燃气通过阀门的截面积增加，流量逐渐增大。

3.保持稳定：当燃气流量接近设定值时，控制系统向驱动系统发送停止信号，阀芯停止旋转。

此时阀芯与阀盖之间的间隙保持不变，燃气流量保持稳定。

4.关闭阀门：当燃气供应系统需要减少流量或停止供应时，控制系统向驱动系统发送反向信号，使其旋转阀芯，逐渐增大阀芯与阀盖之间的间隙，燃气流量逐渐减小，直至关闭阀门。

三、应用:燃气流量调节阀广泛应用于燃气供应系统中，特别是工业和家庭的燃气燃烧设备中。

它可以实现燃气的精确控制，提高燃烧效率，减少能源浪费。

常见的应用领域包括锅炉、燃气燃烧炉、热处理设备等。

在家庭中，燃气流量调节阀常用于热水器、燃气灶等燃气设备中，可以确保燃气的稳定供应和安全使用。

气动调节阀的工作原理
气动调节阀是一种通过气源控制阀芯位置，从而改变介质流通
面积，实现流量、压力、温度等参数调节的控制阀。

其工作原理主
要包括气源供给、阀芯调节和介质流通三个方面。

首先，气动调节阀的工作原理之一是气源供给。

气动调节阀需
要通过气源供给来实现阀芯的位置调节。

通常情况下，气源通过气
管进入阀体内部，然后通过气压控制装置控制气源的压力和流量，
从而控制阀芯的运动。

气源供给是气动调节阀正常工作的基础，也
是实现阀芯位置调节的前提。

其次，气动调节阀的工作原理还包括阀芯调节。

阀芯是气动调
节阀的关键部件，通过阀芯的运动来改变介质的流通面积，从而实
现对介质流量、压力、温度等参数的调节。

当气源通过气压控制装
置控制阀芯的运动时，阀芯会随之移动，改变介质流通的通道面积，从而实现对介质参数的调节。

阀芯调节是气动调节阀实现控制功能
的核心。

最后，气动调节阀的工作原理还涉及介质流通。

介质流通是气
动调节阀实现参数调节的物理过程。

当气动调节阀处于工作状态时，
介质会通过阀体的流通通道，受到阀芯位置的影响，从而实现对介质流量、压力、温度等参数的调节。

介质流通是气动调节阀实现控制功能的具体表现。

综上所述，气动调节阀的工作原理主要包括气源供给、阀芯调节和介质流通三个方面。

通过气源的供给，控制阀芯的位置，从而实现对介质参数的调节。

气动调节阀在工业自动化控制系统中具有广泛的应用，是实现流程控制和参数调节的重要设备。

气动阀门工作原理及作用
氽动阀门，又称气动球阀、气动闸阀、气动先导阀，用易操作、可靠性强的气动方式对流体进行开关控制的一种自动化设备。

一、气动阀门工作原理
1、气动运行原理
氽动阀门采用气动驱动，利用气源驱动气缸作用做出开启或关闭阀门动作，实现流体控制。

2、气动输出原理
当气源向气缸输入压力，气缸的活塞上升，使动臂移动，从而带动偏心轴上的蝶板旋转，蝶板上的阀瓣与倾斜面接触，使阀瓣升高，闭合阀杆，通过调节气源的流量可实现阀门的开关控制。

三、气动阀门的作用
1、控制流量
气动阀门可以靠调节气源的流量来调节流量，实现设定的流量控制范围。

2、控制压力
通过气动阀门可以对一端或两端的压力进行设定，实现压力控制范围。

3、控制方向
气动阀门可以用来控制流体的流向，替代传统的活门。

4、保护设备安全
气动阀门可以控制流体的进出，达到保护设备安全的目的，避免发生意外。

气动单向节流阀的工作原理
气动单向节流阀是一种通过控制气体流动来调节压力或流量的装置。

它主要由阀体、阀芯、弹簧和节流口组成。

工作原理如下：
1. 初始状态：当压力作用在阀体上时，阀芯会被压紧关闭节流口，阻止气体流动。

2. 开启状态：当气源压力超过设定值时，压力会克服弹簧的阻力，将阀芯推开，打开节流口，使气体流动。

节流口的大小可以通过调节阀芯的位置来控制。

3. 正向调节：当气体流通过节流口时，会产生压差，使气体的压力下降。

阀芯的位置通过感应到降压的气体压力变化来自我调节，以维持设定的压力差。

4. 反向阻止：当气源的压力低于设定值时，弹簧会将阀芯压紧关闭节流口，阻止气体流动。

通过控制阀芯的位置和调节弹簧的力度，可以实现对气体的流量和压力进行精确调节。

气动单向节流阀适用于需要稳定流量和压力的气动系统，以及需要对流速进行控制的应用。

气动调节阀原理
气动调节阀是一种通过气源控制阀芯位置，从而改变介质流通面积，实现流量、压力或液位的调节的控制阀。

其工作原理主要包括气源供给、阀芯位置调节和介质流通控制三个方面。

首先，气动调节阀的工作原理基于气源供给。

气动调节阀需要通过气源供给压缩空气或其他气体，通过气源控制元件将气源的压力信号转换为阀芯的运动信号。

气源供给的压力大小和稳定性直接影响了气动调节阀的调节精度和灵敏度。

其次，气动调节阀的工作原理还包括阀芯位置调节。

阀芯位置的调节是通过气源控制元件接收到的压力信号，通过阀芯执行机构将阀芯的位置调节到相应的位置。

当气源控制元件接收到不同的压力信号时，阀芯执行机构将根据信号的大小和方向，调节阀芯的位置，从而改变介质的流通面积，实现对介质流量、压力或液位的调节。

最后，气动调节阀的工作原理还包括介质流通控制。

介质流通控制是通过阀芯的位置调节，改变介质的流通面积，从而实现对介质流通的控制。

当阀芯打开时，介质可以自由地流通；当阀芯关闭
时，介质的流通受到限制。

通过不断地调节阀芯的位置，可以实现对介质流通的精确控制，满足工艺过程对介质流量、压力或液位的要求。

综上所述，气动调节阀的工作原理主要包括气源供给、阀芯位置调节和介质流通控制三个方面。

通过气源供给压缩空气或其他气体，通过阀芯执行机构将阀芯的位置调节到相应的位置，改变介质的流通面积，实现对介质流量、压力或液位的精确控制。

气动调节阀在工业自动化控制系统中具有广泛的应用，是实现工艺过程自动化控制的重要设备之一。

气动流量比例阀原理气动流量比例阀是气动系统中一种常见的控制元件，它的作用是根据输入的信号控制气体流量的大小，从而实现对气动系统的精准控制。

下面我们来详细了解一下气动流量比例阀的原理。

1. 工作原理气动流量比例阀的工作原理主要基于气体流量的自动调节和控制。

当气体从输入口进入阀体后，会经过一个压力调节器进行调压，然后通过阀芯和阀座的配合，控制气体的流量大小。

此时，通过调节节流孔的大小，阀芯和阀座之间的通道宽度也会随之变化，从而影响气体的流量大小。

2. 结构组成气动流量比例阀主要由阀体、阀芯、节流孔、弹簧、传感器、电磁控制阀等组成。

其中，阀芯是气动流量比例阀的主要控制部件，用于调节气体的流量大小；而传感器和电磁控制阀则负责接收、转换和控制信号，以实现对气动流量比例阀的精确控制。

3. 控制方式气动流量比例阀可以采用手动和自动两种控制方式，常用的是自动控制方式。

在自动控制方式下，气动流量比例阀的控制信号通常采用模拟信号或数字信号，通过电磁控制阀或其他电路部件进行精确控制。

在模拟控制方式下，气动流量比例阀的控制信号是一个连续变化的模拟量，可以通过调节电路中的电阻或电容来改变信号大小；而在数字控制方式下，则是采用二进制编码将控制信号离散化，并通过PLC、单片机等数字电路部件进行控制。

4. 应用范围气动流量比例阀广泛应用于各种气动系统中，例如制作机床、自动化装置、化工设备、食品加工机械等领域。

它的主要作用是控制气体流量大小，以适应特定的工艺需要，提高生产效率和产品质量。

此外，气动流量比例阀还可以与其它气动控制元件组合应用，构成气动控制系统，实现更加精确的气动控制。
