水景公园景观设计ppt课件

（三）藏幽 水体在建筑群中、在林地中或在其他环境 中，都可以把源关和出水口隐藏 起来。隐去源头的水 面，反而可给人留下源远流长的感觉；把出水口藏起 的水 面，水的去向如何，也更能让人遐想。
08.10.2020
园林系园林工程与设计教研室
12
（四）渗透 水景空间和建筑空间相互渗透，水池、溪 流在建筑群中留连、穿插，给建筑 群带来自然的、鲜 活的气息。有了渗透，水景空间的形态更加富于变化， 建筑 空间的形态则更加舒敞，更加灵秀。
水体的这种作用，还能把水面自身统一起来。不同平面形状和不 同大小 的水面，只要相互连通或者相互邻近，就可统一成一个整 体。无论是动态的水 还是静态的水，当其以不同形状的、不同大 小的和位置错落的湖、池、溪、泉等 形态呈现在园林中时，哪怕 形状、大小、位置差别再有多大，它门都能相互协调 和统一。这 是由于它们都含有水这一共同而又惟一的造景联系因素的缘故， 能够因水而统一，因水而连成整体。
08.10.2020
园林系园林工程与设计教研室
10
（四）基面作用
大面积的水面视域开阔坦荡。可作为岸畔 景物和水中景观的基调、底面使用。当水面不 大，但水面在整个空间中仍具有面的感受时， 水面仍可作为岸 畔或水中景物的基面，产生倒 影，扩大和丰富空间。
如北京北海公园的琼华岛 有被水面托起浮 水之感。又如西班牙阿尔罕布拉宫中的柘榴院， 院中宁静的水面使城堡丰富的立面更加完整和 动人。
2. 一些宽广坦荡的水面，如杭州西湖，则把环湖的山、树、塔、 庙、亭、廊等 等众多景点景物，和湖面上的苏堤、断桥、白堤、 阮公墩等等名胜古迹，紧紧地 拉在一起，构成了一个丰富多彩、 优美动人的巨大风景面。园林水体这种具有 广泛联系特点的造景 作用。称为面型系带作用。
08.10.2020

所构成的天然的人造的 立工落水。瀑布常以水 池构成一个整体。一铺 的落差河水流量大小、 常常创造出极具个性特 色的水景给人以清新的 感受。
ppt课件
18
静水：（积存）常以湖、溏、池等形式出现。静水营造的 是一中静谧安详的气氛，使适于人们思考、独处静坐的 场所。
ppt课件
19
水的表象与时间
水在常温下是无色透明的流动液体，具有三态变化， 即液态、气态和固态。
主导思想是以人为自然界的中心，大自然必须按 照人的头脑中的秩序、规则、条理、模式来进行 改造，以中轴对称规则形式体现出超越自然的人 类征服力量，人造的几何规则景观超越于一切自 然。
ppt课件
23
伊斯兰
伊斯兰体系是在古巴比伦故土上发展， 和其所模仿的原型有着同样的气候和 地理环境，对古西亚流派的手法保存 得比较完整，而其视水如金的水法处 理也是其最大的特色。
使用谨慎保护水流的渠道和堤岸，狭 窄的溪流潺潺和低矮的喷泉点点
ppt课件
24
日本自然式水景
佛家的禅宗与中国古典园林“天人合一” 的思想是构成日本园林艺术的主要方面
水域也更接近自然溪流沼泽，人工味较淡
日本偏于佛，以智者的形象带有出世解脱 的色彩。日本在形象和抽象之间。喜欢用 拟佛拟神的较为晦涩的语言。日本园林则 是在荒凉孤寂的山林中体现着孤独的禅意 和对短暂人生的寂寞思考。
景观水体
ppt课件
1
关于对水的认识
ppt课件
2
古代对水的认识
注重水体，源于儒家朴素的生态思想和讲究“藏风得水”的风 水理论，因此城市的选址布局多与水有关。还有山之阳水指 阴的说法。
“无园不水” “一池三山” “清泉石上流” “山光水色与 人亲” 以水环绕建筑物，产生“流水周于舍下”的水乡情趣；亭榭 浮宇水面，恍若神阁仙境；“山石有清音” “惊涛拍岸， 卷起千堆雪

水通过曲折、渐宽的水道流向 广场的跌水和大瀑布部分。跌水 为折线形，错落排列。水瀑层层 跌落，颇得自然之理。经层层跌 水后，流水最终形成十分壮观的 大瀑布倾泻而下，落入大水池中 ，水声轰鸣，艺术地再现了大自 然中的壮丽水景，不失为 现代景 观设计中的经典之作。
第12页/共17页
节点
节点 硬质设计整体轮廓采
列的高潮，中心内方形水池为水景表演主景区由喷水高度达69米擎天柱， 喷 水高度达15米展宽达30米的水幕，喷水高度达10米的256组变频水柱阵，和蛟 龙戏水、涌泉、水火雾、跑泉等组成，可放映水幕电影。整台水景表演构成声 光水色，气势宏大的壮观场面，产生强烈的视听效果，让观赏的人们充分感受 声的美妙、光的绚丽、水的韵味。 有大型音乐喷泉设计， 环形水景区有百组喷泉 阵列，成为中心思源广 场景观序列的高潮，中 心内方形水池为水景表 演主景区，
念让文化和艺术融入
第6页/共17页
人们的生活，从而提高人们生活质量，提高公众的文艺 修养。 1.2 感受
优点：巧妙的应用水的无色性和流动性，使整个环境氛围充满激情，活力 四射。灯光与喷泉的相互陪衬，使其各有所赏，共也有所赏。
平 面 图 缺点：整个空间布置，比较凌乱，容易让人感受到压抑及紧张不安。
第7页/共17页
实例四： 1.广安思源广场
1.1 设计方法及构思 方法：应用地形的坡
度，在宝鼎广场的宝鼎基 座设置水体，构成“源头 ”，通过水景广场层层跌 落，流向中心广场的四块 水景，水景中的百组喷泉 直喷天际，让人感到源源 不断，源远流长，涌泉相 抱。
第8页/共17页
构思：中心的方形广场将内圆分为四个水景区，形成了环形广场。四条流 光溢彩的步道把方形广场与环形广场连在一起，水陆相通，圆方相接，隐含天 圆地方、生生不息之意。中心的水景广场有美妙绝伦的音乐喷泉和水幕电影。

08.10.2020
园林系园林工程与设计教研室
13
（七）萦回 由蜿蜒曲折的溪流，在树林、水草地、岛 屿、湖滨之间回还盘绕。突出了风 景流动感。这种效 果反映了水景的萦回特点。
（八）隐约 使配植着疏林的堤、岛和岸边景物相互组 合与相互分隔，将水景时而遮 掩，时而显露、时而透 出，就可以获得隐隐约约、朦朦胧胧的水景效果。
08.10.2020
园林系园林工程与设计教研室
22
现代居住社区中的旱溪是
自然溪流常用的人工造景再 现。此种形式将园林排水设 施与水景设计结合。充分体
19
（三）植物与动物
植物是园林的最基本要素，当然也是园林水景构成的 基本要素。在园林中，常常还可以利用一些动物，来 增加生态景观的份量。
08.10.2020
园林系园林工程与设计教研室
20
（四）建筑物与构筑物
水中或水边的建筑物与构筑物，如亭、廊、楼、榭、舫、桥、汀步、观景台、 水坝等等，都是水体造景的常用要素。而且，风景建筑还常常担负着水 边景点核 心的作用。以建筑为主，以水面作前景，结合布置一些树石作 衬托，就可以造 出一个风景如画的完整景点来。水中的亭桥、廊桥、石
三是波光的反射，这是水面独有的特性；光通过水的反 射映在水边建筑的顶棚和墙面上，具有闪烁摇曳的装饰 效果。在近代建筑中，光影手法也广泛应用到室内庭院 空间。墨西哥人类学博物馆的室内水景，用顶光照射巨 大水幕，缥渺的水光雾气，烘托出神幻的意境。在太阳 照射下，喷 泉、瀑布产生的水雾很容易被折射出一道道 绚丽的彩虹，更增添了水景神奇的色彩。
08.10.2020
园林系园林工程与设计教研室
9
（三）焦点作用
飞涌的喷泉、狂跌的瀑布等动态水景，其形态和声响很容易引 起人们的注 意，对人们的视线具有一种收聚的、吸引的作用，这

水景的灯光与音响设计
灯光设计
灯光与音响的结合
利用灯光投射在水面上，营造出梦幻 效果。
使水景在夜晚也能呈现出别样的魅力 。
音响设计
通过水流声、背景音乐等，增强水景 的氛围。
水景的装饰元素
雕塑小品
增加水景的艺术气息。
座椅与桌子
供人们休息、交流。
桥梁与步道
提供观赏水景的便利通道。
装饰灯具
为水景增添照明，提升观赏体验。
学生作品展示与点评
01 学生作品一
某校园水景设计
02 学生作品二
03 学生作品三
04 学生作品四
某住宅小区水景设计
某商业中心水景设计
某公园水景设计
05
总结词
展示了学生们的优秀水景 设计作品，并对每个作品 进行了详细的点评，指出 了作品中的亮点和不足之 处，为学生们提供了有益 的反馈和建议。
实践项目设计与讨论
水景的色彩与质感设计
色彩选择
根据园林的主题和风格，选择适 合的水景色彩，如蓝色、绿色等
自然色调。
质感表现
通过水景的形态、流动方式和光线 变化，表现出不同的质感效果，如 平静的水面、飞溅的水花等。
植物搭配
利用植物的色彩和形态，与水景相 互衬托，丰富水景的色彩和质感表 现。
水景的光影效果设计
自然光运用
动态水体
瀑布、溪流、喷泉等，能 带来动感和活力。
驳岸设计
水体边缘的处理方式，可 以是自然石块、斜坡或人 工砌筑。
水景植物配置
选择耐水性强的植物
如芦苇、荷花、水仙等，能适 应水生环境。
考虑植物的季相变化
使水景在不同季节都有观赏点 。
空间层次感
利用植物的高低、疏密来营造 层次感。

潭：仿效自然，可大可小，不宜过深；潭中 可立小岛或分水石，边可设数块瀑水口，增 加落水景色；
溪流：水流在河谷小溪的乱石之间曲折婉转， 可设飞石涉步或横跨的石桥。
29.09.2019
60
瀑布的构造形式
29.09.2019
61
瀑布和瀑布口的构造
29.09.2019
62
（六）跌水
跌水：是联水造景的重要工程设施；
19
（五）水系规划要点
疏水之去由，察水之来历；
规划时即要注意“情理之中”的科学性，又要 注意“意料之外”的艺术性。
水不择流； 沿程纳吐，长河如绳； 随曲合方； 山脉之通按期水境，水道之达理其水形。
29.09.2019
20
（六）水景工程基本知识
蓝线：水体的边缘线； 水位：水体上表面的高程；将水位尺设置
29.09.2019
11
水景的开朗、闭合、幽深的形态
29.09.2019
12
3、幽深的水景：带状水体纵深感强； 表现幽怨、深邃的特点，环境平和、幽 静；
4、动态的水景：湍急的流水、狂泄的 瀑布、奔腾的跌水、飞涌的喷泉；活跃 的气氛和勃勃的生机。
29.09.2019
13
（四）水体平面形式
多在用地范围的地势较高处。
29.09.2019
46
岛屿造型各异，分为平岛、山岛、池岛； 植物配植与岛屿面积大小设计，面积小采
用孤植配植冠大荫浓、树势雄伟的大树或 配植风景树丛；面积大用较多树种配植成 风景树群或风景林； 岛上亭阁不宜放在正中位置。
29.09.2019
47
（三）水景平台
1、平台的布置：在临水的建筑与水面相交的 地带；堤边、岛屿边、最佳观景点的湖边凸 岸前设置；平台前水面要比较宽阔或纵深条 件好。

第五章 水景工程
• 第三节 园林水体岸坡工程
• 一、驳岸工程 • 1、驳岸的形式 • 2、破坏驳岸的主要因素 • 3、驳岸平面位置与岸顶高程的确定 • 4、园林常见驳岸结构 • 5、驳岸施工 • 二、护坡工程
第3页/共124页
第五章 水景工程
• 第四节 水池喷泉工程
• 一、水池工程 • 1、水池的形态和分类 • 2、水池构造 • 二、喷泉工程 • 1、喷泉类别与喷泉布置 • 2、喷泉与喷泉造型
• ⑸栽种石菖蒲、芦苇等水生植物处的水势会有所 减弱，应设置尖桩压实植土。
• ⑹水底与防护堤都应设防水层，防止溪流渗漏。
第42页/共124页
三、小溪
•1、溪的布置要点
• （1）小溪的模式； • （2）表现深远； • （3）表现跃动、欢快、活泼； • （4）表现山林野趣。
•2、曲水流觞
第43页/共124页
一、湖
•湖
• 湖属于静态水体，有天然湖和人工湖之分。前者 是自然的水域景观，如著名的南京玄武湖、杭州 西湖、广东星湖等。人工湖则是人工依地势就低 挖掘而成的水域，沿岸因境设景，自然天成图画， 如深圳仙湖和一些现代公园的人工大水面。湖的 特点是水面宽阔平静，具有平远开朗之感。此外， 湖往往有一定的水深以利于水产。湖岸线和周边 天际线较好，还常在湖中利用人工堆土成小岛， 用来划分水域空间，使水景层次更为丰富。
第6页/共124页
第一节 园林水景形式
水体的作用
1. 排洪蓄水； 2. 航运、水上交通与游览； 3. 美化环境、调节小气候； 4. 结合发展水产事业； 5. 创造水景。
第7页/共124页
第一节 园林水景形式
水系规划要点
• 疏水之去由，察水之来历； （规划时即要注意“情理之中”的科学性，又 要注意“意料之外”的艺术性。）

第四节 小型水闸
四、水闸结构
第四节 小型水闸
四、水闸结构
➢ 上层结构
➢ 闸墙 翼墙 闸墩 闸门 拦污栅 拦鱼栅 工作桥
➢ (二)下层结构
✓ 闸底(0.3-0.5)、铺盖(长度为上下水位差的1-3倍)、底板(闸底)、护坦( 长度为上下水位差的3-4倍)、消力池、海漫(长度为上下位差的3-4倍) 、消力齿、截水墙、板桩。
➢ 喷水形式
第三节 水池工程
五、喷水池：
➢ 喷水形式
第三节 水池工程
五、喷水池：
➢ 喷水形式
第三节 水池工程
五、喷水池：
➢ 喷水形式
第三节 水池工程
五、喷水池：
➢ 喷水形式
第三节 水池工程
（一）喷水池的供水系统
第三节 水池工程
（一）喷水池的供水系统
第三节 水池工程
（二）喷水池的设计
(三)喷水池管网设计
第三节 水池工程
2.与建筑组合型
第三节 水池工程
三、水池的构造：
(一)池壁
砖砌240、300、370
第三节 水池工程
三、水池的构造：
钢砼Ø 8-12， 120-200
第三节 水池工程
三、水池的构造：
砖砌Ø 4铅丝网，15 × 40钢板网
第三节 水池工程
三、水池的构造：
池壁顶：平顶、中折拱、曲拱、倾斜式
1.喷头流量：q=Kμ
式中：q=出流量(升/秒) K=与喷嘴直径有关的系数(见附表一) H=喷头入口水压(米水柱) μ=流量系数
一般设计计算直圆锥形喷头μ =1，理论值不是1。
第四节 小型水闸
一、水闸的类型：
➢ 进水闸 ➢ 泄洪闸 ➢ 分水闸
第四节 小型水闸

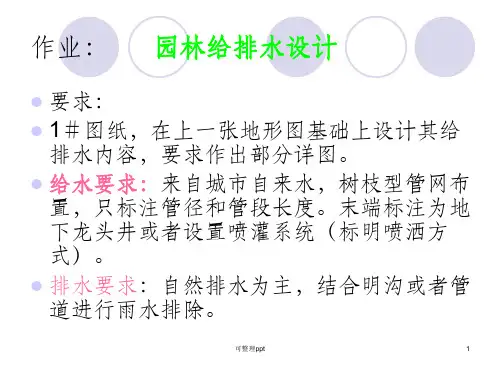

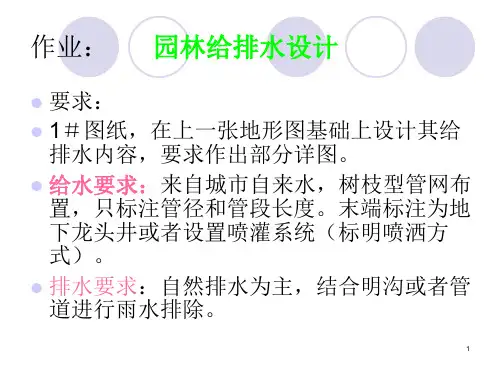

作业： 园林给排水设计
要求：
1＃图纸，在上一张地形图基础上设计其给 排水内容，要求作出部分详图。
给水要求：来自城市自来水，树枝型管网布 置，只标注管径和管段长度。末端标注为地 下龙头井或者设置喷灌系统（标明喷洒方 式）。
排水要求：自然排水为主，结合明沟或者管 道进行雨水排除。
可整理ppt
1
园林水景设计
可整理ppt
28
6、水面的光影效果
水面波光粼粼，利用池塘水面的倒影作借 景，能丰富景物的层次，扩大视觉空间， 能增强空间的韵味，从而产生一种朦胧虚 幻的美感，是水面造景的又一手法。
吏书记载，汉武帝曾凿影蛾池以赏月色。 在池旁建望鹄台，观月影映于池中，并令 宫中人乘舟以弄月影。
可整理ppt
29
网师园月到风来亭中可以充分享受那“月到天心， 风来水面”的情趣。静观凭栏细赏“涓涓流水细 浸阶，凿个池儿招个月儿来，画栋频摇动，荷蕖 尽倒开”、“最宜人处水晶宫，桂楫兰桡处处通， 直把江湖与沧海，并教缩入一壶中”的风采。
辉和动感，确有“半亩方塘一鉴开，天光云影共徘徊”
的意境；
• 冰的景，即使是结冰的水面，一池平静不动的水， 可能看起来颜色深沉。而结冰后，表面却是明亮耀眼。
流动的水，在结冰后常常产生独特的纹路和图案。
可整理ppt
8
三、静水
• 静水水面的形，是由水际线的变化表现出
来的。
可整理ppt
9
Hale Waihona Puke 1．水庭➢水庭是以水池为中心，并以水充满 整个庭院，具有温柔、活泼、开朗、 宁静的性格，形成一种向心的、内 聚的空间特性。
可整理ppt
13
可整理ppt
14
可整理ppt
15

ppt课件
14
水的形态与景观营造
ppt课件
15
喷、涌、射
主要以人工喷泉景观 的形式美化城市环境， 从城市广场到街道、 从庭院到小区，喷泉 因其所处的环境的层 面性质空间形态地理 位置的不同是观赏者 的心理和行为方面的 不同要求使其形式千 差万别。
ppt课件
16
流淌
ppt课件
17
• 落：是经线的形势
ppt课件
42
水的维护、管理及成本
ppt课件
43
➢水质：景观水质首先要求清澈无色无异
味。水景观如果没有良好的水质作保证， 就谈不上美感。为此，在夏季日照正常的 地区，一般 7－15天需换水清理一次。其原 因一是尘土飘落导致浊度升高，更重要的 是因为藻类滋生使浊度与色度影响观感， 以至达到感官难以接受的程度。

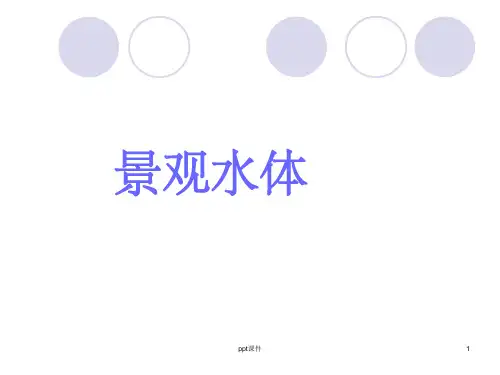

景观水体
ppt课件
1
关于对水的认识
ppt课件
2
古代对水的认识
注重水体，源于儒家朴素的生态思想和讲究“藏风得水”的风 水理论，因此城市的选址布局多与水有关。还有山之阳水指 阴的说法。
“无园不水” “一池三山” “清泉石上流” “山光水色与 人亲” 以水环绕建筑物，产生“流水周于舍下”的水乡情趣；亭榭 浮宇水面，恍若神阁仙境；“山石有清音” “惊涛拍岸， 卷起千堆雪
ppt课件
34
观赏鱼配景
动物是水景规划设计中的重要要素之一。水是生命之源，离 开了水就意味着失去了动物赖以生存的物质基础。另一方面， 因为动物的存在，水景变的更具有灵性，成为依水景观中的 又一个闪光点。
ppt课件
35
护岸及维护设施
大型水体或规则水体常采用整形式直驳岸，用砖、混凝土、 石料等砌筑成整形岸壁.

4
1.水的可塑性
• 水是无色、无味的液体，水本身无 固定的形状，水的形状由容器的形状 所造就。丰富多彩的水态，取决于容 器的大小、形状、色彩和质地。从这 个意义上讲园林理水设计实际上是设 计一个“容器”。
5
2．水的状态
静水，宁静、安祥。它能忠实地、形象地反映 周围的景物。给人以轻松、温和的享受。
22
23
颐和园
24
25
万寿山
26
昆明湖
27
5、大水面的分散使用
能获得朴素自然的情趣。 《园冶》中讲：“江干湖畔，深柳疏芦之
际，略成小筑，足微大观也。悠悠烟水， 澹澹云山，泛泛渔舟，闲闲鸥鸟，漏层阴 而藏阁，迎先月以登台”。
28
6、水面的光影效果
水面波光粼粼，利用池塘水面的倒影作借 景，能丰富景物的层次，扩大视觉空间， 能增强空间的韵味，从而产生一种朦胧虚 幻的美感，是水面造景的又一手法。
8
三、静水
• 静水水面的形，是由水际线的变化表现出
来的。
9
1．水庭
➢水庭是以水池为中心，并以水充满 整个庭院，具有温柔、活泼、开朗、 宁静的性格，形成一种向心的、内 聚的空间特性。
➢北海静心斋为回廊环抱的水院。
10
11
2．小水面
• 多采用变化单纯的水际线，常以中央一个较 大的水面，边角附着1—2个小水湾。这种水 面要“宁空勿实”，章法位置要“灵气往来， 不可窒塞”。
3
二、水的特性
➢ 水来自于大自然，她带来动的喧器，静 的和平，还有韵致无穷的倒影，是风景 设计中重要的组成部分。
➢ 她为植物、鱼和野外生灵提供生存之地。 ➢ 水是所有景观设计元素中最具吸引力的
一种，它极具可塑性，并有可静止、可 活动、可发出声音、可以映射周围景物 等特性，所以可单独作为艺术品的主体， 也可以与建筑物，雕塑，植物或其他艺 术品组合，创造出独具风格的作品。

图2-10 叠落式瀑布

图2-11 散落式瀑布
图2-13 叠落式瀑布
3、喷泉 在现代化都市及园林中，喷泉应用很 广。喷泉可以美化环境，增强市容风光，调节 气候，净化空气。可布置在大型建筑物前，广 场中央、庭院及室内等处。园林中喷泉还往往 与水池、瀑布一起布置。由于喷出的水必须落 入一个容水的场所，因此总是离不开或大或小 的水池，如果水池溢满，流出来，水即成瀑布。 结果喷泉、水池、瀑布三者成了一个密不可分 的水景组合形式。（见图2-13）
图2-7 颐和园昆明湖
一、水体的功能
1、园林水体具有调节空气湿度和温度的作用，又可 溶解空气中的有害气体，净化空气。
2、大多数园林中的水体具有蓄存园内的自然排水作 用，有的还具有对外灌溉农田的作用，有的又是城市 水系的组成部分。
3、园林中的大型水面，是进行水上活动的地方，除 供游人划船游览外，还可作为水上运动和比赛的场所。
尤如青212水体的设计?一水体的功能?二园林水体的景观特点?三水体的分类?四园林水体景观的建筑与构筑物?五常见园林水景简介?作为一种园林文化所组合成的一水三山山水相依水因山转山因水活等都成为中国山水园的基本规律形成了中国传统文化的建筑山与水的美学体系
2.1.2 水体的设计
制作：尤如青
2.1.2 水体的设计
设计实例：
下图是杭州西湖水面的划分，主要是结合历史 上整治山洪、蓄水、泄水的需要，而设有一山、 二堤、三岛、五湖、九桥、十景。这些水利设 施的存在，客观上增加了水面的层次与景深， 扩大了空间感（见图2-9）。
图2-9 杭州西湖水面
2、瀑布 流水从高处突然落下而形成瀑布。瀑布有气 势雄伟的动态美和悦耳动听的音响美，瀑布多出现在 大型自然风景区。“飞流直下三千尺，疑是银河落九 天”描写的是庐山瀑布，此外著名的还有贵州黄果树 瀑布，台湾鲛龙瀑布等，在城市环境中，也可结合堆 山叠石来创造小型人工瀑布。瀑布根据下落方式可分 为三类：直落式瀑布、叠落式瀑布、散落式瀑布。瀑 布可由5部分组成：即上流（水源）、落水口、瀑身、 曝潭、下流。（见图2-10、2-11、2-12）
