城市燃气输配_燃气管网水力计算

低压燃气管道水力计算公式-CAL-FENGHAI.-(YICAI)-Company One1燃气管道输送水力计算一、适用公式燃气的管道输配起点压力为10KPa，按《城镇燃气设计规范》，应纳入中压燃气管道的范围。

但本设计认为，虽然成套设备的输出压力为10KPa，出站后，压力即降至10KPa以下。

整个管网系统都在10KPa以下的压力状态下工作，因此，在混空轻烃管道燃气输配过程的水力计算，应采取低压水力计算公式为宜。

二、低压燃气管道水力计算公式：1、层流状态 R e≤2100λ＝64/R e R e＝dv/γΔP/L＝×1010（Q0/d4）γρ0（T/T0）2、临界状态 R e＝2100~3500λ＝＋（R e－2100）/（65 R e－1×105）ΔP/L＝×106［1＋（ Q0－7×104dγ）/（－1×105dγ）］（Q02/d5）ρ0（T/T0）3、紊流状态 R e≥35001）钢管λ＝［（Δ/d）＋（68/ R e）］ΔP/L＝×106［（Δ/d）＋（dγ/ Q0）］（Q02/d5）ρ0（T/T0）2）铸铁管λ＝［（1/d）＋4960（dγ/ Q0）］ΔP/L＝×106［（1/d）＋4960（dγ/ Q0）］（Q02/d5）ρ0（T/T0）注：ΔP——燃气管道的沿程压力降（Pa） L——管道计算长度（m）λ——燃气管道的摩阻系数 Q0——燃气流量（Nm3/h）d——管道内径（mm）ρ0——燃气密度（kg/Nm3）γ——0℃和时的燃气运动粘度（m2/s）Δ——管壁内表面的绝对当量粗糙度（mm） R e——雷诺数T——燃气绝对温度（K） T0——273Kv——管内燃气流动的平均速度（m/s）（摘自姜正侯教授主编的《燃气工程技术手册》——同济大学出版社1993版P551）二、燃气的输配工况条件起点压力——10KPa 最大流速——10m/s燃气密度——Nm3（20℃和浓度20%时）纯轻烃燃气运动粘度——×10－6m2/s（0℃和时）燃气运动粘度——×10－6m2/s（0℃和时）三、钢管阻力降的计算与查表结果注：1、——*因计算数据与实际数据误差过大，已无计算、列表的必要。

城市燃气输配管网系统的水力计算分析摘要：本文主要介绍了城市燃气输配管网水力计算的意义和计算方法并以实例分析运用和验证了方法的使用。

关键词：燃气输配管网、水力计算。

1水力计算分析的意义管网的水力分析是城市管网科学管理的基础,其任务是在输入节点流量及管长、管材、管径的情况下了解管网各管段的实际流量分配,各节点的压力,以及气源的工作情况,即了解整个管网的实际运行工况,从而得到科学、精确的信息.这样既为改建!扩建管网设计提供准确的数据资料,避免工程的盲目性。

同时,也为城市管网的科学管理提供数据信息,以便有关部门对管网突发事件作出快速反应、能否正确地进行水力计算,直接影响到输配系统的经济性和可靠性。

2水力计算2.1燃气管网的水力计算基本公式2.1.1气体管段流量的基本方程天然气在管内流动时，沿着气体流动方向，压力下降，密度减少，流速不断增大，温度同时也在变化，决定燃气流动状态的参数有：压力p 、密度ρ、流速v 。

为求解这些参数有三个基本方程:连续性、运动方程和气体状态方程。

气体流动方程如下。

利用牛顿运动方程、质量连续性方程、气体状态方程,并假设： a 地下燃气管道的温度变化不大,可以假定燃气在管内等温流动。

b 地下燃气管道的标高变化较小,可以不计算管道纵轴方向的重力作用分力。

得可压缩气体的不稳定流动方程组运动方程 （2.1） 连续性方程 气体状态方程P zg RT ρ=τ---时间；x---离管道始端的距离； v---τ时刻x 处燃气的速度； P---τ时刻x 处燃气的压力；()()222P x x dρυρυλυρτ∂∂∂+++=∂∂∂()0xρυρτ∂∂+=∂∂d---x 处燃气管道的内径； z---压缩系数； g---重力加速度； R---气体常数； T---燃气的绝对温度； ρ---燃气密度。

从理论上讲,上式可用来计算燃气在管道中任何距离,任何时刻的运动参数,实际上这一组非线性偏微分方程很难求解,但可从工程观点出发在忽略某些对计算结果影响不大的项,如略去运动方程中对流项和惯性项,并因有(2.2)及(2.3)式中C 为声速。

燃气管道的流量计算和水力计算公式燃气管道的流量计算和水力计算公式第一节燃气需用工况城市各类用户的用气情况是不均匀的，是随月、日、时而变化的。

这是城市燃气供应的一个特点。

用气不均匀性可以分为三种，即月不均匀性(或季节不均匀性)、日不均匀性和时不均匀性。

城市燃气需用工况与各类用户的需用工况及这些用户在总用气量中所占的比重有关。

各类用户的用气不均匀性取决于很多因素，如气候条件、居民生活水平及生活习惯机关的作息制度和工业企业的工作班次，建筑物和车间内装置用气设备的情况等，这些因素对不均匀性的影响，从理论上是推算不出来的，只有经过大量地积累资料，并加以科学的整理，才能取得需用工况的可靠数据。

1 、月用气工况影响居民生活及公共建筑用气月不均匀性的主要因素是气候条件。

气温降低则用气量增大，因为在冬季一些月份水温低，故用气量较多，又因为在冬季，人们习惯吃热食，制备食品需用的燃气量增多，需用的热水也较多。

反之，在夏季用气量将会降低。

公共建筑用气的月不均匀规律及影响因素，与各类用户的性质有关，但与居民生活用气的不均匀情况基本相似。

工业企业用气的月不均匀规律主要取决于生产工艺的性质。

连续生产的大工业企业以及工业炉用气比较均匀。

夏季由于室外气温及水温较高，这类用户的用气量也会适当降低。

建筑物供暖的用气工况与城市所在地区的气候有关。

计算时需要知道该地区月平均气温和供暖期的资料。

根据各类用户的年用气量及需用工况，可编制年用气图表。

依照此图表制订供气计划，并确定给缓冲用户供气的能力和所需的储气设施，还可预先制订在用气量低的季节维修燃气管道及设备的计划。

一年中各月的用气不均匀情况用月不均匀系数表示。

根据字面上的意义，它应该是各月的用气量与全年平均月用气量的比值，但这不确切，因为每个月的天数是在28～31天的范围内变化的。

因此月不均匀系数K1值应按下式确定全年平均日用气量该月平均日用气量1k （3-1） 12个月中平均日用气量最大的月，也即月不均匀系数值最大的月，称为计算月。

燃气管网水力计算公式
1）庭院燃气管道的计算公式：
Q=N Q K K n t ∑0
式中：
Q ——庭院燃气管道的计算流量（Nm 3/h ）；
K t ——不同类型用户的同时工作系数，当缺乏资料时，可取K t =1； K 0——相同燃具或者相同组合燃具数；
N ——相同燃具或相同组合燃具数；
Q n ——相同燃具或相同组合燃具的额定流量（Nm 3/h ）
2）中压管网水力计算公式：
Z T T d
Q 1027.1L P P 052102221ρλ⨯=- ⎥⎦⎤⎢⎣
⎡+-=λλRe 51.23.7d K 2lg 1 式中：
P 1，P 2 ——管道始、末端的燃气绝对压力(kP a )；
Z ——压缩因子，当燃气压力小于1.2MPa （表压）时，压缩因子取1.0； L ——管段计算长度(km)；
Q ——燃气流量(Nm 3／s)；
d ——管道内径(m)；
ρo ——燃气的密度（Kg/Nm 3）；
λ——摩擦阻力系数；
K ——管壁内表面的当量粗糙度（mm ）；
Re ——雷诺数（无量纲）；
3）低压燃气管道单位长度的摩擦阻力损失应按下式计算：
0527T T d
1026.6p ρλQ l ⨯=∆ 式中： △P ——燃气管道摩擦阻力损失（Pa ）；
λ——燃气管道摩擦阻力系数；
Q ——燃气管道的计算流量（m 3/h ）；
d ——管道内径（mm ）；
ρ——燃气的密度（kg/ m 3）；
T ——设计中所采用的燃气温度（K ）；
T 0——273.15(K)；。

城市民用燃气管网的水力计算我国天然气大发展时代己经到来，随着社会的发展和生产、生活文明程度的提高，要求天然气工业有较快的发展，以改善能源结构，保护大气环境。

随着我国城市能源结构的调整，天然气将成为主要的城市能源。

在城市燃气的发展过程中，民用燃气管网的水力参数计算是城市燃起管网设计、改造、扩建的基础，它直接决定着城市燃气发展的安全稳定性，所以燃气管网的水力分析计算在城市燃气的发展中起着不可替代的重要作用。

它能解决名用管网设计中存在的问题，使工作科学化，理论化。

同时它能推动燃气事业不断向前发展。

一、城市民用燃气管网的水力计算1.气体管流的基本方程天然气在管内流动时，沿着气体流动方向，压力下降，密度减少，流速不断增大，温度同时也在变化，决定燃气流动状态的参数有：压力P、密度P、流速w。

为求解这些参数有三个基本方程[2]：连续性方程、运动方程和气体状态方程。

分别如下：连续性方程：由以上方程组成为非线性方程组，一般情况下没有解，但可忽略某些数值很小的项，并用线性化的方法求得近似解，可作如下假设：1.1由于地下燃气管道的温度变化不大，可以假定燃气在管道内等温流动，即T=常数。

1.2地下燃气管道的标高变化较小，可以不计管道纵轴方向的重力作用分力。

1.3假设气体在管道内作稳定流动，即气体的质量流量在管道的任一截面上为常数，不随时间和距离的变化而改变。

1.4从工程观点出发忽略某些对计算结果影响不大的项，可略去运动方程中对流项和惯性项。

根据以上假设，可得圆断面管道绝热稳定流动的基本方程式：对于低压管道：其中：Pm-管道始端和终端压力的算术平均值。

Pm=（P1+P2）/2≈P0 （1-6）所以低压管道的基本计算公式表达为下列形式[2]二、低压输配气管道的压力降的计算低压天然气管道有Z= Z0 =1所以单位长度的沿程压力降宜按下式计算：三、天然气分配管道计算流量的确定燃气分配管道的各管段根据连接用户的情况分为三种[3]：1.管段沿途不输出燃气，用户连接在管段的末端，这种管段的燃气流量是个常数，其计算流量就等于转输流量。

城市燃气输配燃气管网水力计算(1)一、城市燃气输配燃气管网的水力计算概述城市燃气输配燃气管网的水力计算是指计算城市燃气管网中燃气流经管线时的燃气压力、流速等参数的过程。

燃气的输送过程中需要维持一定的压力和流量，以保证用户的正常用气需求。

城市燃气管网的水力计算是燃气输配领域的重要技术之一，对规划设计、施工和运营维护都有着重要意义。

在计算过程中，需要考虑多个因素和参数，如管道长度、管径、燃气密度和温度、燃气流量和压力等，综合分析并进行水力优化，才能保证燃气管网的稳定、高效运行。

二、城市燃气输配燃气管网的水力计算方法1.基本原理城市燃气管网的水力计算基于燃气流动的流体动力学基本原理，主要包括能量守恒方程、连续性方程和状态方程等。

其中，能量守恒方程主要用于计算管道中燃气压力的变化；连续性方程用于计算燃气的流量；状态方程用于计算燃气的密度和温度等参数。

2.计算方法城市燃气管网的水力计算可以采用多种方法和软件进行，如相似理论方法、管道特性法和CFD数值模拟等。

其中，相似理论方法和管道特性法是比较常用的计算方法。

相似理论方法是通过建立模型来模拟实际的管网系统，在实验条件下进行流场等参数的测量和分析，得出管网水力特性，以此来推导出实际管道的水力性能。

管道特性法是通过分析管道的特性方程和各个管道之间的相互关系，计算出燃气流经管道时的燃气流量、压力等参数。

3.优化方法城市燃气管网的水力计算还需要进行优化，以求得最优的燃气输送方案。

优化方法主要包括管道线路规划、管道直径选取、阀门设置等方面的优化。

在管道线路规划方面，需要考虑管道的布局和长度，以缩短输送距离和减少压力损失。

在管道直径选取方面，需要综合考虑输送流量、压力损失和管道的制造和安装成本等因素，以确定最适合的管径。

在阀门设置方面，需要根据不同用户的用气需求和管道的分布情况，合理设置阀门，调节管道压力和流量，在确保正常用气的前提下尽可能减小能耗和损失。

三、城市燃气输配燃气管网的水力计算应用城市燃气输配燃气管网的水力计算是燃气输配领域的关键技术之一，广泛应用于城市燃气管网的规划设计、施工和运营维护中。

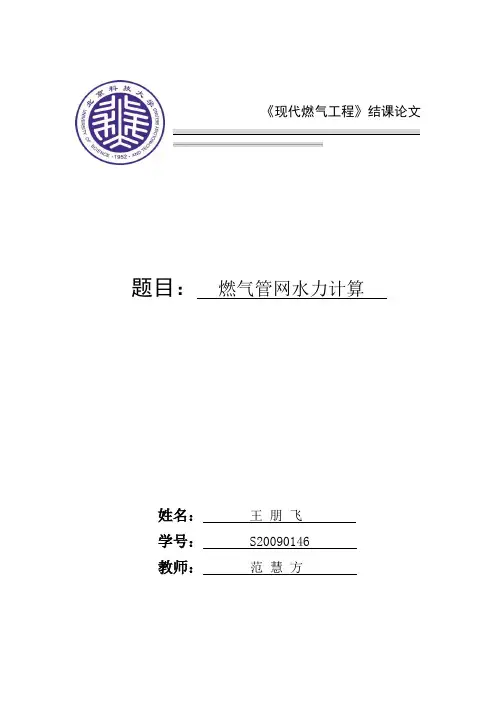

《现代燃气工程》结课论文------------------------------------------------------------------------题目：燃气管网水力计算姓名：王朋飞学号：S2*******教师：范慧方引言随着能源结构的不断改变，燃气开发规模和应用规模的不断扩大。

城市燃气管网是现代化城市人民生活和工业生产的一种主要能源配送方式，燃气输配管网的设计和运行要求对系统进行水力计算，获取必要的参数。

燃气输配管网系统由高度整体化的管网所组成，在系统内燃气压力和流量变化很大，需要通过水力计算来确定管网中每一管段的尺寸（如管径、管径）、材质等参数以及压缩机的台数功率以保证既向用户合理地供应天然气，又能降低操作管理费用。

[1]同时，考虑在满足用户用气量的前提下，当某一条或几条管道的使用有一定的压力要求时，水力计算数据可确定在这种最大承受压力下管道各个节点的压力，从而保证管网的正常运行。

另外，水力计算也用于调整各个调压阀的出口压力来适应事故工况下输送压力的要求。

随着燃气事业的发展，燃气输配管网系统也日趋庞大和复杂，为了掌握燃气在管道内的运行规律，合理地确定管道系统的设计和改造方案，保证管道系统的优化运行，提高管道系统的调度管理水平，解决管网流动的动态特性，在一些比较大型的城市燃气管网的水力计算分析中，必须要依靠相关的计算分析软件进行，以减少手工量和人工误差。

1燃气管网水力计算燃气是可压缩流体，一般情况下管道内燃气的流动是不稳定流，由压送机站开动压缩机不同台数的工况以及用户用气量变化的工况，这些因素都导致了燃气管道内燃气压力和流量的变化。

管内燃气沿程压力下降会引起燃气密度的减小。

但是在低压管道中燃气密度变化可以忽略不计。

所以，除了单位时间内输气量波动大的超高压天然气长输管线要用不稳定流进行计算外，在大多数情况下，设计燃气管道时都将燃气流动按稳定流计算。

此外，很多情况下，燃气管道内的流动可认为是等温的，其温度等于埋管周围土壤的温度。

城市燃气输配燃气管网水力计算-V1城市燃气输配燃气管网水力计算是燃气工程设计过程中必不可少的一环。

它是通过对管网进行水力计算，确定管道的压力、流量等参数，为城市燃气供应提供技术支持，保证燃气的正常运行。

下面将从以下几个方面重新整理城市燃气输配燃气管网水力计算有关的知识点。

一、燃气管道水力计算的基本原理燃气管道水力计算的基本原理是根据能量守恒定律，利用流体力学原理，通过进行管道两端的能量综合计算来求得流量和压力等参数。

其中包括燃气管道发生的各种压力损失以及其他影响燃气流动的因素，例如管道长度、直径、弯头、支管、过渡段等。

通过将这些因素综合计算，可以准确地得出燃气管道的运行参数。

二、燃气管道水力计算的步骤燃气管道水力计算一般分为如下三个步骤：1. 燃气管道网络建模：通过对燃气管道网络进行细致、准确的测量，将其绘制成二维或三维的管道网络图。

2. 计算管道参数：通过利用流量公式、雷诺方程、柯西方程、能量方程等相关公式，计算出燃气管道中的各项参数，包括流量、管道内径、燃气速度、压力损失和压力等。

3. 优化管道设计：根据不同的需求，最终确定燃气管道的直径、长度、过渡段长度、弯头数量和位置等参数，保证燃气管道的正常运行和经济性。

三、燃气管道水力计算中的注意事项在进行燃气管道水力计算时需要注意以下几点：1. 计算前要进行充分的资料搜集和地质勘测，对管道周边的环境进行全面考虑，尤其是在斜坡地形、复杂交叉、城市市区等情况下。

2. 对于有多段管道组成的管线网络，要进行分段计算，逐步求解出整个管道系统的参数，避免全面计算会带来的困难。

3. 选择合适的计算模型和数值方法，保证模型的准确性和计算精度。

四、结论燃气管道水力计算是确保城市燃气运行安全的必要条件，采取合适的计算方法，建立完善的管道网络模型，严格控制各项参数，最终实现燃气管道的正常运行，为广大城市居民提供高品质、高效率的燃气服务。
