静电放电测试规范

AEC-Q200是汽车电子组件的可靠性标准，其中涉及静电放电（ESD）的标准主要是AEC-Q200-002，该规范详细描述了无源器件人体模式ESD灵敏度的测试程序。

在AEC-Q200-002规范中，ESD测试包括接触放电和空气放电两种模式。

接触放电是针对可以接触到的半成品电子产品或金属外壳的电子产品，采用接触式放电，模拟在生产、运输和使用过程中可能出现的人体放电对电子产品造成损坏的情况。

空气放电以绝缘外壳或在外壳表面涂覆绝缘防护层为放电目标，该放电不与试样表面直接接触，而是由高压静电脉撞击穿空气并传送到产品内造成电子产品或元器件破坏的一种方式。

在AEC-Q200-002规范中，静电放电测试需要遵循以下步骤：
1. 准备样品：选取15个合格的样品进行测试。

2. 测试环境：确保测试环境符合相关规定。

3. 测试设备：使用符合规范的静电放电发生器进行测试。

4. 测试程序：按照静电放电发生器的操作指南进行测试。

首先进行接触放电测试，然后进行空气放电测试。

每个测试点需要进行多次测试以获得稳定的失效模式。

5. 结果分析：对测试结果进行分析，确定样品的ESD灵敏度。

需要注意的是，AEC-Q200-002规范中定义的ESD测试方法和步骤是针对无源器件的，对于有源器件（如半导体器件、集成电路等），还需要参考其他相关标准和规范进行ESD测试。

ESD静电测试标准一、测试设备在进行ESD静电测试时，需要使用以下测试设备：1. ESD测试仪：用于产生静电放电信号，可以模拟人体静电放电过程。

2. 电压表：用于测量被测设备（DUT）的电压。

3. 电流表：用于测量被测设备（DUT）的电流。

4. 示波器：用于记录被测设备（DUT）的电压或电流波形。

5. 稳压电源：用于为被测设备（DUT）提供稳定的电压和电流。

6. 绝缘电阻测试仪：用于测量被测设备（DUT）的绝缘电阻。

7. 电容测试仪：用于测量被测设备（DUT）的电容。

二、测试方法在进行ESD静电测试时，需要按照以下步骤进行：1. 将ESD测试仪与被测设备（DUT）连接起来，并将电压调到所需的测试电压。

2. 使用电压表和电流表测量被测设备（DUT）的电压和电流，并记录下来。

3. 使用示波器记录被测设备（DUT）的电压或电流波形，并观察是否有异常波形出现。

4. 在不同的放电条件下重复以上步骤，包括放电位置、放电能量等。

5. 对不同的部件或组件进行ESD静电测试，并比较测试结果。

三、测试参数在进行ESD静电测试时，需要确定以下测试参数：1. 测试电压：在ESD测试仪上设置的电压，通常为800V至1000V之间。

2. 放电能量：ESD测试仪产生的静电放电能量，通常为0.3至1.5微焦耳之间。

3. 放电位置：静电放电的位置距离被测设备（DUT）的距离，通常为0至10厘米之间。

4. 测试次数：进行ESD静电测试的次数，通常为10至100次之间。

5. 测试间隔：每次ESD静电测试之间的时间间隔，通常为1秒至5秒之间。

6. 环境湿度：测试环境中的湿度，通常为5%至60%之间。

7. 环境温度：测试环境中的温度，通常为15℃至35℃之间。

四、静电放电抗扰度测试定义静电放电抗扰度测试是用来衡量电子设备在静电放电环境下是否能正常工作的能力。

它是一种电磁兼容性测试，用来检测电子设备是否具有足够的抗干扰能力，以确保在复杂的电磁环境中能够正常工作。

声明一、未经本公司书面同意，使用方不得传播给第三方使用及网络传播。

二、本报告仅对试验样品负责。

三、此测试报告应该公司专用章，否则该报告无效。

四、对报告若有异议，应及时向本公司提出。

五、报告无校对、审核、批准、确认签字无效。

一、试验名称静电放电抗扰度测试二、试验依据测试标准：GB/T 17626.2-2008产品测试是否通过依据判断依据依据1：指示灯指示正常状态：产品上电后，指示灯前5s暗，之后进行1s周期闪烁非正常状态：除了正常状态以外的，状态都归为非正常状态依据2：上位机显示正常状态：上位机复位次数没有变化（不包括上电次数）非正常状态：上位机复位次数出现递增（不包括上电次数），判定非正常工作三、试验目的XXXX产品静电放电抗抗扰度的性能测试四、试验样品五、试验设备六、试验条件（试验方法）1、试验条件温度：15～35℃相对湿度：30％～60％（湿度对试验的影响需要验证）大气压力：86kPa～106kPa静电放电参数接触放电：±8KV空气放电：±18KV2、静电接触放电测试（1）连线方式说明：XXXX测试板电源由12V锂电池电源供电（不使用开关电源），电池对12V电源进行直接供电。

（2）连线示意图：如下图所示（3）接触放电测试步骤a、打开仪器→ESD主菜单1→电压和电压极性设置→计数方式：放电计数→屏幕最上一行进入ESD主菜单2→IEC：接触放电b、更换放电头子：尖头枪头c、按仪器绿色按钮：启动测试d、静电枪按钮按一下（不要长时间按），启动静电枪e、静电枪枪头是尖头，不能使用与线束和接插件的接插测试3、静电空气放电测试（1）连线方式说明：XXXX板电路由12V理电池电源供电（不能使用开关电源），电池对12V电源进行直接供电（2）连线示意图：如下图所示（3）空气放电测试步骤b、打开仪器→ESD主菜单1→电压和电压极性→计数方式：放电计数→屏幕最上一行并按右键进入ESD主菜单2→IEC：空气放电b、更换放电头子：圆头枪头c、按仪器绿色按钮：启动测试d、静电枪按钮按一下（不要长时间按），启动静电枪e、需要进行外壳、线束和接插件的空气静电测试七、试验结果（试验数据）1、1#试验数据（1）接触放电（2）空气放电2、2#试验数据（1）接触放电（2）空气放电六、试验结论1、测试结果：2、测试结果分析及整改意见九、附件(视频或图片)测试时间评估：测试台平台现场照片整体现场图片：线束现场图片：测试不通过测试显示屏照片：产权所有未经许可不得翻印报告中的全部和部分内容。

静电放电的模式通常可以分为机器装置放电模式(Machinery ESD model)、家俱放电模式(Furniture ESD model)、人体放电模式(Personnel ESD model)等三类。

简单说明如下:机器装置放电模式较容易在自动化的控制流程中发生，因在自动化机器中被绝缘之金属组件与绝缘体的摩擦、或是绝缘液体或高压气体等流过摩擦产生的静电，当能量累积到某程度而对邻近形成放电的情形。

家俱放电模式通常发生在金属家俱与绝缘物体的摩擦，如在地毯上或塑料地板拉动家俱，或是人从椅子上站起来瞬间的摩擦产生静电。

人体放电模式是因人体的动作摩擦产生静电，如我们穿胶鞋在地毯行走时，因摩擦使地毯带正电胶鞋带负电，此时人体脚底会感应而带正电，同时使上半身带负电, 若这时候如用手接触半导体电子组件 ,会导致该组件损坏。

上述三种形式的静电放电对半导体制程和电子产品组装都显得很重要，其中以人体放电模式所产生的放电电压，对电子产品(半导体组件)之伤害问题最广，因此国际间对电子产品防护人体放电模式的法规要求日益严谨，即使半导体电子组件在出厂前通过零件标准法规的静电测试，被安装到成品后经常仍未能通过系统产层次的法规要求。

国际间关于耐静电测试的法规，在半导体及电子产业界几乎都已经熟悉美军标准 MIL-STD-883. Method 3015所定义之人体静电放电模式 (ESD Human Body Model) ，且都接受它的测试水平要求。

但近年来由国际电工协会(IEC: International Electro-technical Commission)所制定的电 磁兼容基本规范(EMC Basic standards)中，包含一项静电测试规范 IEC 61000-4-2 受到国际间多数国家的认同， 对系统产品之静电耐受(immunity) 要求及测试方法定义很完整，目前信息与行动通讯之国际大公司多引用这 规范作为成品静电测试的依据。

静电放电（ESD）测试指引一、目的规范手机静电测试方法，达到测试的准确性和可靠性二、测试仪器设备静电放电测试仪、静电试验台、垂直耦合板、水平耦合板、静电枪三、测试样机的状态静电测试前，首先检查测试样机的按键，LCD显示，背光灯、通话等各项功能都正常，保证样机是良品。

四、测试条件测试环境：温度：15℃～35℃，湿度：30%RH～60%RH五、测试等级空气放电：+2KV、+4KV、+6KV、+8KV、+10KV（开发阶段：±10KV；量产阶段：±8KV）接触放电：+2KV、+4KV、+6KV（开发阶段：±6KV；量产阶段±4KV）垂直耦合放电：+2KV、+4KV、+6KV、+8KV、+10KV水平耦合放电：+2KV、+4KV、+6KV、+8KV、+10KV六、测试注意事项1、在进行放电操作时不要将枪头接触到人体，以免对人体产生危险（注意：高压危险）。

2、在信息收集时要详细，描述要清晰。

3、空气放电时不允许放电头接触到机壳本身（必须距离机壳5-10mm）。

4、翻盖机在测试时必须打开翻盖，然后再进行测试，滑盖机在测试时必须滑开方可进行全方位测试。

5、每次静电测试后，用接地线对枪头放电的部位放电。

然后检查放电部位的功能是否正常，再继续放电。

七、静电放电（ESD）测试流程八、测试判定标准样机出现功能暂时性（失效时间大于3秒）或永久性失效（故障不恢复）判为不合格。

出现屏闪或3秒内可自行恢复之故障判为合格。

样机出现严重外观不良(如镜片及装饰件严重掉漆)，应判定为不合格。

试验样品无功能降级故障（如通话质量下降，MP3音质降低，摄相图片画面降级），存储的信息不可丢失。

九、记录放电后进行功能测试，将测试中与到的异常情况详细清楚的记录。

附件一静电放电测试仪SANKI（NS61000-2K）的设置指南1.空气放电/接触放电设置a) 首先将SANKI（NS61000-2K）的开关电源打开（按下POWER开关）。

emc静电测试标准EMC（电磁兼容性）静电测试标准是评估电子产品或系统在静电放电（ESD）环境中的性能和可靠性的重要标准。

静电放电是指两个不同电位的物体相互接触或摩擦时，瞬间产生大量电荷的现象。

这些电荷可能会对电子设备产生干扰或损坏，因此进行静电测试是确保设备在真实环境中的稳定性和可靠性必不可少的环节。

一、静电放电模型在EMC静电测试中，通常采用人体模型（HBM）、机器模型（MM）和地模型（GM）三种静电放电模型来模拟不同情况下的静电放电。

1.人体模型（HBM）：模拟人类带电体与电子设备之间的放电。

在测试中，使用人体模型来模拟操作员、维修人员或其他与设备交互的人可能引起的静电放电。

2.机器模型（MM）：模拟机器或设备之间的放电。

例如，两个不同电位的电路板或电子部件之间的摩擦会产生静电放电。

机器模型用于评估设备在生产线或机器之间的静电放电风险。

3.地模型（GM）：模拟设备内部不同电路或组件之间的放电。

地模型主要用于评估设备内部不同部分之间的静电放电风险。

二、静电放电测试标准1.国际电工委员会（IEC）：IEC 61000-4-2是最常用的静电放电测试标准之一。

该标准规定了电子产品或系统在进行电磁兼容性测试时应遵循的静电放电抗扰度要求。

它包括三个等级的测试：Level 1、Level 2和Level 3，分别对应不同的电荷量等级。

2.美国联邦航空管理局（FAA）：FAA对航空设备的电磁兼容性有特殊要求，其中涉及静电放电测试。

FAA要求设备必须能够承受特定的静电放电等级，以确保其在飞机和其他航空器上的正常运行。

3.其他国家和地区标准：除了IEC和FAA，许多国家和地区都有自己的静电放电测试标准和要求。

例如，中国、欧洲电信标准协会（ETSI）和日本电信标准协会（JTS）等都制定了相应的静电放电测试标准。

三、静电放电测试方法在进行静电放电测试时，通常采用以下步骤：1.确定测试设备和条件：选择适当的测试设备，如静电发生器、示波器、电压表等，并设定适当的测试条件，如测试环境湿度、温度、气压等。

静电测试标准及方法
静电测试的标准和方法如下：
标准：
1. 根据静电的产生方式以及对电路的损伤模式不同，通常分为四种测试方式：人体放电模式(HBM: Human-Body Model)、机器放电模式(Machine Model)、元件充电模式(CDM: Charge-Device Model)、电场感应模式(FIM: Field-Induced Model)。

但是业界通常使用前两种模式来测试(HBM, MM)。

2. 对于HBM的ESD标准，等效人体电容为100pF，等效人体电阻为Ω。

规定小于<2kV的则为Class-1，在2kV~4kV的为class-2，4kV~16kV的为class-3。

3. 对于机器放电模式(MM)，等效机器电阻为0 (因为金属，通常小于10Ω)，电容为200pF。

方法：
1. 接触放电：静电枪垂直单次放电，每个点打10次，从+/-4K ，+/-6K ，+/-8K 、 +/-10K。

2. 空气放电：静电枪垂直连续放电，每个点打10次，从+/-6K ，+/-8K ，+/-10K，+/-12K。

以上仅供参考，如有相关测试需求，建议咨询专业人士。

ESD防静电测试程序规范(全面版)1. 引言本文件旨在规定公司的ESD（静电放电）防静电测试程序，以确保公司产品在整个生产过程中得到静电防护技术支持，从而保证产品质量。

本文档适用于公司内部以及外协厂的静电防护和管理。

2. ESD静电防护标准及规范在进行EPA（静电放电防护区域）环境设计时，应遵循以下原则：- 抑制静电荷的积累和静电压的产生。

- 安全、迅速、有效地消除已产生的静电荷。

EPA必须具备以下基本环境要求：- 明确的区域界限和防静电警示标志。

- 区域内的所有导体（包括人员）可靠接地。

- 消除一切不必要的静电产生源。

- 使用12英寸原则，即ESSD（静电敏感型电子设备）必须远离静电源至少30厘米处。

3. ESD防护要求根据本公司产品器件的静电敏感度等级，将本公司EPA分为两个等级：- EPA一级区域静电敏感度等级防范要求为100V。

- EPA二级区域静电敏感度等级防范要求为250V。

3.1. EPA一级区域防静电要求1. 应尽量避免产生100V以上的静电电荷源，如不能避免，应通过有效方式消除。

2. 做好ESD标识，未采取有效防静电措施的人员、设备、物料、工具等不得入内。

3. 进入本区域的人员应做好防静电要求，包括防静电工衣、工帽、工鞋（鞋套）、腕带或手套，并作人体综合电阻测试合格后才能进入。

3.2. EPA二级区域防静电要求1. 应尽量避免产生250V以上的静电电荷源，如不能避免，应通过有效方式消除。

2. 做好ESD标识，未采取有效防静电措施的人员、设备、物料、工具等不得入内。

4. 职责4.1. 各部门主管负责本部门工作区域静电防护措施的执行。

4.2. 生产部负责生产过程中的静电防护措施的执行。

4.3. 质量部负责根据本程序要求实施防静电用具的进料检测和静电线、接地线、静电垫等防静电设施测试和记录，以及所有相关记录的保存。

5. 静电控制要求本文主要从静电控制的五个方面（即人员、设备、物料、方法和环境）来论述ESD规范，贯穿了公司产品设计、制造、贮存、包装等各个环节防静电控制。

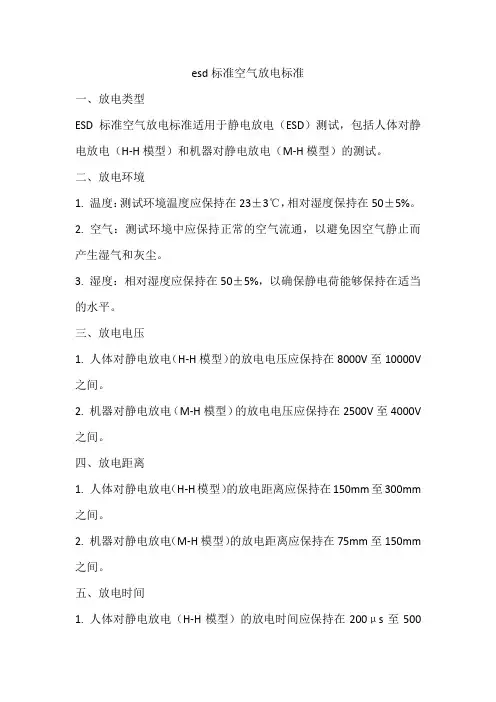

esd标准空气放电标准一、放电类型ESD标准空气放电标准适用于静电放电（ESD）测试，包括人体对静电放电（H-H模型）和机器对静电放电（M-H模型）的测试。

二、放电环境1. 温度：测试环境温度应保持在23±3℃，相对湿度保持在50±5%。

2. 空气：测试环境中应保持正常的空气流通，以避免因空气静止而产生湿气和灰尘。

3. 湿度：相对湿度应保持在50±5%，以确保静电荷能够保持在适当的水平。

三、放电电压1. 人体对静电放电（H-H模型）的放电电压应保持在8000V至10000V 之间。

2. 机器对静电放电（M-H模型）的放电电压应保持在2500V至4000V 之间。

四、放电距离1. 人体对静电放电（H-H模型）的放电距离应保持在150mm至300mm 之间。

2. 机器对静电放电（M-H模型）的放电距离应保持在75mm至150mm 之间。

五、放电时间1. 人体对静电放电（H-H模型）的放电时间应保持在200μs至500μs之间。

2. 机器对静电放电（M-H模型）的放电时间应保持在20μs至50μs 之间。

六、放电能量1. 人体对静电放电（H-H模型）的放电能量应保持在0.3mJ至0.6mJ 之间。

2. 机器对静电放电（M-H模型）的放电能量应保持在0.3mJ至0.6mJ 之间。

七、放电次数1. 对于每个测试样品，静电放电应进行至少三次，并记录每次放电的结果。

如果测试结果符合要求，则可以进行下一个样品测试。

如果测试结果不符合要求，则需要对测试环境和测试过程进行检查，并重新进行测试。

2. 对于每个测试样品，静电放电的次数应按照制造商的建议进行。

如果制造商没有提供建议，则应根据实际情况确定适当的放电次数。

esd测试方法及标准
ESD（静电放电）测试是一种评估电子设备抵抗静电能力的方法，其标准为GB/T17626.2（等同于国际标准IEC61000-4-2）。

在ESD测试中，根据不同的情况，有多种测试模式。

1. I/O引脚对电源和地引脚的应力测试：对于每一个I/O引脚而言，其相对于正电源或者负电源都可能存在正向静电应力和负向静电应力。

因此，I/O引脚有四种测试模式，PS模式（positive to VSS）、NS模式（negative to VSS）、PD模式（Positive to VDD）、ND模式（negative to VDD）。

当某一引脚对电源进行应力测试时，其他引脚需处于悬浮状态。

2. I/O引脚到I/O引脚应力测试：不同I/O引脚之间也存在正、负两种应力情况。

在实际静电放电过程中，通常是其中某一个I/O引脚遭受ESD应力而另一个或多个I/O引脚接地形成ESD路径。

为了节约时间并更全面地模拟现实情况，通常对某一I/O引脚进行I/0引脚到I/O引脚的应力测试时，要将其他所有I/O 引脚全部接地。

电源VDD引脚和VSS引脚处于悬空状态。

3. VDD引脚到VSS引脚应力测试：电源引脚之间也存在正、负两种应力情况。

在进行正电源VDD引脚到负电源VSS引脚的应力测试时，所有I/O引脚需处于悬浮状态。

以上信息仅供参考，如有需要，建议咨询专业技术人员。

静电放电标准一、静电放电测试目的静电放电测试的目的是为了评估电子设备在静电放电环境下的性能表现，确保其在受到静电放电干扰时不会损坏，同时了解其在该环境下的稳定性、可靠性和安全性。

二、测试设备及原理静电放电测试设备主要包括静电发生器和测试场地。

静电发生器能够产生高电压、低电流的静电放电，模拟人体和其他物体的静电放电现象。

测试场地应具备相应的接地措施和防护措施，以确保测试的安全性。

静电放电测试的原理是将电子设备置于模拟的静电放电环境中，通过对其施加静电放电，观察其性能表现和反应。

三、测试条件1. 测试环境：测试场地应具备恒定的温度、湿度和洁净度，以模拟静电放电的实际环境。

2. 测试电压：根据电子设备的特性和标准要求，选择合适的静电放电电压，通常为2至10kV。

3. 测试位置：选择电子设备上的关键位置进行测试，如输入输出端口、连接器等。

四、测试步骤1. 将电子设备放置在测试场地中，确保其稳定可靠。

2. 将静电发生器的输出连接到电子设备上的测试位置。

3. 逐渐增加静电发生器的电压，使静电放电发生器产生静电放电。

4. 观察电子设备在静电放电过程中的性能表现，记录相关数据。

5. 对所有测试位置进行同样的测试，并记录数据。

6. 分析测试数据，评估电子设备的性能和可靠性。

五、测试结果判定根据电子设备在静电放电环境中的性能表现和反应，对测试结果进行判定。

以下为几种常见的判定结果：1. 合格：电子设备在静电放电过程中性能稳定，无损坏或故障现象。

2. 不合格：电子设备在静电放电过程中出现性能不稳定、损坏或故障现象。

3. 不确定：由于测试条件或设备问题导致无法准确判断电子设备的性能表现。

六、测试注意事项1. 确保测试场地符合要求，具备相应的接地和防护措施。

静电放电（ESD）测试指引一、目的规范手机静电测试方法，达到测试的准确性和可靠性二、测试仪器设备静电放电测试仪、静电试验台、垂直耦合板、水平耦合板、静电枪三、测试样机的状态静电测试前，首先检查测试样机的按键，LCD显示，背光灯、通话等各项功能都正常，保证样机是良品。

四、测试条件测试环境：温度：15℃～35℃，湿度：30%RH～60%RH五、测试等级空气放电：+2KV、+4KV、+6KV、+8KV、+10KV（开发阶段：±10KV；量产阶段：±8KV）接触放电：+2KV、+4KV、+6KV（开发阶段：±6KV；量产阶段±4KV）垂直耦合放电：+2KV、+4KV、+6KV、+8KV、+10KV水平耦合放电：+2KV、+4KV、+6KV、+8KV、+10KV六、测试注意事项1、在进行放电操作时不要将枪头接触到人体，以免对人体产生危险（注意：高压危险）。

2、在信息收集时要详细，描述要清晰。

3、空气放电时不允许放电头接触到机壳本身（必须距离机壳5-10mm）。

4、翻盖机在测试时必须打开翻盖，然后再进行测试，滑盖机在测试时必须滑开方可进行全方位测试。

5、每次静电测试后，用接地线对枪头放电的部位放电。

然后检查放电部位的功能是否正常，再继续放电。

七、静电放电（ESD）测试流程八、测试判定标准样机出现功能暂时性（失效时间大于3秒）或永久性失效（故障不恢复）判为不合格。

出现屏闪或3秒内可自行恢复之故障判为合格。

样机出现严重外观不良(如镜片及装饰件严重掉漆)，应判定为不合格。

试验样品无功能降级故障（如通话质量下降，MP3音质降低，摄相图片画面降级），存储的信息不可丢失。

九、记录放电后进行功能测试，将测试中与到的异常情况详细清楚的记录。

附件一静电放电测试仪SANKI（NS61000-2K）的设置指南1.空气放电/接触放电设置a) 首先将SANKI（NS61000-2K）的开关电源打开（按下POWER开关）。

esd试验标准ESD（静电放电）试验是一种用于评估电子设备抗静电放电能力的测试方法，主要用于检验产品在运输、存储和使用过程中是否能够有效地防止静电放电对设备造成损害。

本文将介绍ESD试验的标准要求和相关测试方法。

一、引言随着电子技术的迅速发展，人们越来越依赖电子设备。

然而，电子设备在生产制造和使用过程中容易受到静电的影响，引发静电放电现象。

为了确保电子设备的可靠性和耐久性，ESD试验标准应运而生。

二、ESD试验标准的背景ESD试验标准的制定，旨在通过模拟和评估静电放电事件，为设计和生产过程提供指导。

这些标准可以有效测试和评估产品的防静电能力，以确保产品在面对静电环境时能正常工作。

三、ESD试验标准的要求ESD试验标准通常包含以下要求：1. 静电放电等级：根据产品的不同应用场景和风险等级，制定相应的静电放电等级要求。

常见的等级有ESD 1A、ESD 2A、ESD 3A等，等级越高，要求越严格。

2. 测试设备和环境：规定进行ESD试验所需的设备和测试环境。

测试设备通常包括静电放电发生器、测试台、阻抗测量仪等。

测试环境要求有一定的恒温、恒湿度条件，并且无明显的静电干扰源。

3. 测试方法：标准要求使用特定的测试方法进行ESD试验。

常见的测试方法有直接接触放电和接近放电。

测试过程中，需要将待测产品放置在测试台上，通过静电放电发生器对产品进行放电。

4. 试验参数：定义ESD试验的相关参数，如放电能量、放电波形等。

这些参数直接影响放电过程中的能量释放和电压波形变化，从而评估产品的防静电能力。

5. 试验结果的评估：根据ESD试验的评估结果，对产品的防静电能力进行判定。

通常以产品的正常工作状态、性能是否受到影响等为依据，判定产品是否合格。

四、ESD试验标准的应用ESD试验标准广泛应用于电子设备制造、工业控制系统、医疗设备、航空航天等领域。

各行业逐渐建立了相应的ESD试验标准，用于指导和规范产品的静电防护措施，确保产品的可靠性和安全性。

静电放电1.什么是静电放电抗扰度试验?就是在干燥环境下(湿度较低的环境),人体通过与一些物体摩擦,使人体带电,那么带电的人体与设备接触过程中就容易对设备放电,静电放电抗扰度试验模拟了两种情况:a)设备操作人员直接接触设备时对设备的放电,和放电对设备工作性能的影响;b)设备操作人员在触摸临近设备时,对所关心这台设备的影响。

第一种就是ESD里面的直接放电(直接对设备放电);第二种情况称为间接放电(通过对垂直和水平耦合板进行放电)对设备工作性能的影响。

2.试验标准GB/T 17626.2 IEC61000-4-23.测试设备静电试验枪4.试验配置1)参考接地板采用0.25mm以上铜板或铝板(铝板易氧化,慎用)。

如用其他金属,厚度至少是0.65mm以上。

参考接地板实际尺寸不限,要求四周均超出被试设备(指地面设备)或试验桌台面水平耦合板(用于台式设备)的每边0.5m以上。

参考接地板要和试验室的保护接地线相连。

2)水平耦合板(仅台式设备有)和垂直耦合板(后者有绝缘支架)的材料与参考接地板相同。

两块耦合板各有一根两端接有470kΩ电阻的电缆线与参考接地板相连,以便泄放试验中静电电荷。

要求所用电阻有承受放电的能力;整个电缆有绝缘保护,避免与接地板短路。

3)对台式设备,在水平耦合板上覆一块0.5mm的绝缘薄板,要求试验中此板不明显积聚电荷。

在台式设备试验中,水平耦合板至少比试品的每一边大出0.1m。

如试品太大,要么选用更大的试验台;要么选用两张同样的试验台来摆放试品,桌面上的水平耦合板不必焊在一起,而可以在两张桌子的并合处覆一块同样材质的金属,只要各压住每个桌面0.3m以上即可。

但要求两张桌子的水平耦合板用电阻线分别与参考接地板相连。

4)对地面设备,在参考接地板上要有一个0.1m高的绝缘支座,试品和试品电缆放在绝缘支座上。

5)所有连接线都必须保持低阻抗的连接。

5.试验等级标准将试验等级分成四级对接触放电分别设为2kV,4kV,6kV和8kV对气隙放电分别设为2kV,4kV,8kV和15kV.6.测试场地要求1)测试前必须确认接地螺丝未松脱,hcp/vcp接地阻抗470k是否正确.2)测试场地必须控制温湿度及大气压,值为: 环境温度: 15℃~35℃相对湿度: 30%~60%大气压: 86Kpa~106Kpa3)EUT和测试空间的墙壁及任何金属物必须至少保持1米以上。

静电放电测试规范1.测试目的：为使静电干扰耐受性测试时,能有一统一之规范及流程可供依循,特订定本程序书,本试验的目的是仿真静电对电子产品所造成的干扰,并判别其耐受性。

2.适用范围：执行静电干扰耐受性测试时,适用之。

3.名词定义：3.1ESD：electrostatic discharge(静电放电),当两个不同电位的物体,直接接触或非常靠近时所产生的电荷放电现象。

3.2RGP：一个平坦之导电表面并以其电位作为共同的基准。

3.3Contact discharge：接触放电,直接的静电放电试验方法的一种,由产生器的电极尖端直接接触EUT,并以产生器之放电开关实施静电放电。

3.4Air discharge：空间放电, 直接的静电放电试验方法的一种,由产生器的圆形充电电极快速接近EUT,而产生火花的静电放电。

3.5EUT：待测设备。

3.6Degradation：劣化为EUT受电磁干扰所造成的产品功能障碍。

3.7HCP：水平耦合面,用以模凝邻近EUT的物体对EUT的静电放电所使用的水平金属面板。

3.8VCP：垂直耦合面,用以模凝邻近EUT的物体对EUT的静电放电所使用的垂直金属面板。

4.职责：4.1 测试服务，案件执行。

4.2 场地维护。

4.3 提供相关信息于测试服务上。

5.办法：5.1 试验等级：试验等级如下5.1.2 接触放电为优先采用的测试方法，空气放电必须是接触放电不能使用时才使用。

依不同的放电测试方法而有不同的电压，其严酷度是不相同的。

5.2 ESD产生器之特性- Rc充电电阻：50 MΩ~100MΩ.- Cs 储能电容：150pF±10%。

-Rd 放电电阻：330Ω±10%。

-输出电压极性:正与负。

-输出电压指示值之容许误差值：±5%。

-具有圆形放电电极及尖形放电电极。

-放电回路电缆,长2m。

-具有接触放电开关及空间放电开关。

-可调整之放电操作模式如单击放电极及每秒20次之重复放电。

交換式電源供應器靜電放電測試規範Electrostatic Discharge Test of Regulation1. 測試目的：為使靜電干擾耐受性測試時,能有一統一之規範及流程可供依循,特訂定本程序書,本試驗的目的是模擬靜電對電子產品所造成的干擾,並判別其耐受性。

2. 適用範圍：執行靜電干擾耐受性測試時,適用之。

3. 名詞定義：3.1 ESD：electrostatic discharge(靜電放電),當兩個不同電位的物體,直接接觸或超级靠近時所產生的電荷放電現象。

3.2 RGP：一個平坦之導電表面並以其電位作為一起的基準。

3.3 Contact discharge：接觸放電,直接的靜電放電試驗方式的一種,由產生器的電極尖端直接接觸EUT,並以產生器之放電開關實施靜電放電。

3.4 Air discharge：空間放電, 直接的靜電放電試驗方式的一種,由產生器的圓形充電電極快速接近EUT,而產生火花的靜電放電。

3.5 EUT：待測設備。

3.6 Degradation：劣化為EUT受電磁干擾所造成的產品功能障礙。

3.7 HCP：水平耦合面,用以模凝鄰近EUT的物體對EUT的靜電放電所利用的水平金屬面板。

3.8 VCP：垂直耦合面,用以模凝鄰近EUT的物體對EUT的靜電放電所利用的垂直金屬面板。

4. 職責：測試服務，案件執行。

場地維護。

提供相關資訊於測試服務上。

5. 辦法：試驗等級：試驗等級如下X：此等級依廠商需求而定接觸放電為優先採用的測試方式，空氣放電必須是接觸放電不能利用時才利用。

依不同的放電測試方式而有不同的電壓，其嚴酷度是不相同的。

ESD產生器之特性- Rc充電電阻：50 MΩ~100MΩ.- Cs 儲能電容：150pF±10%。

-Rd 放電電阻：330Ω±10%。

-輸出電壓極性:正與負。

-輸出電壓指示值之容許誤差值：±5%。

-具有圓形放電電極及尖形放電電極。
