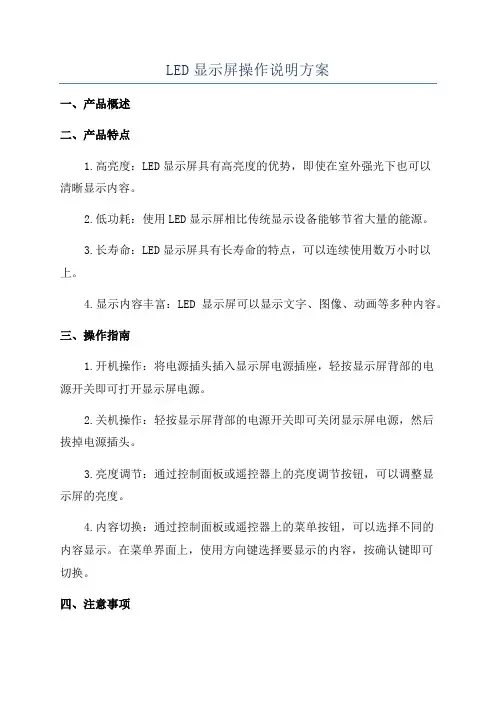

LED显示屏操作说明方案一、产品概述二、产品特点1.高亮度：LED显示屏具有高亮度的优势，即使在室外强光下也可以清晰显示内容。

2.低功耗：使用LED显示屏相比传统显示设备能够节省大量的能源。

3.长寿命：LED显示屏具有长寿命的特点，可以连续使用数万小时以上。

4.显示内容丰富：LED显示屏可以显示文字、图像、动画等多种内容。

三、操作指南1.开机操作：将电源插头插入显示屏电源插座，轻按显示屏背部的电源开关即可打开显示屏电源。

2.关机操作：轻按显示屏背部的电源开关即可关闭显示屏电源，然后拔掉电源插头。

3.亮度调节：通过控制面板或遥控器上的亮度调节按钮，可以调整显示屏的亮度。

4.内容切换：通过控制面板或遥控器上的菜单按钮，可以选择不同的内容显示。

在菜单界面上，使用方向键选择要显示的内容，按确认键即可切换。

四、注意事项1.避免长时间插拔电源插头，以免损坏显示屏电源接口。

2.避免将硬物接触到显示屏表面，以免刮伤屏幕。

3.避免在高温或潮湿环境下使用显示屏，以免影响正常使用寿命。

4.避免冲击或摔落显示屏，以免损坏显示屏电路或LED灯珠。

5.定期清洁显示屏表面，以保证显示效果清晰。

五、故障排除1.无法开机：检查电源插头是否插紧、电源是否正常；如果是遥控器控制，检查遥控器电池是否正常。

2.无显示内容：检查显示屏是否接入正确的信号源，检查信号线是否连接紧固。

3.显示内容异常：检查显示屏连接线是否松动，检查显示屏是否正常工作。

六、产品保养1.定期进行外观清洁，防止灰尘积累影响显示效果。

2.定期检查电源和信号线是否损坏，如有损坏及时更换。

3.避免长时间使用高亮度，以延长显示屏寿命。

4.避免在高温、潮湿环境使用，以免对设备造成损坏。

七、使用建议在使用LED显示屏时，建议遵循以下原则：1.使用合适的亮度和色彩，以保证显示内容清晰可见。

2.定期更新显示内容，以保证信息的时效性和吸引力。

3.合理设置定时开关机时间，避免不必要的能源浪费。

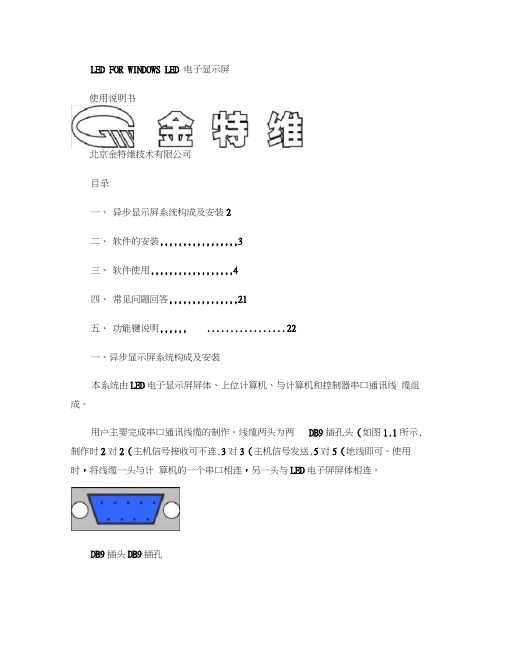

LED FOR WINDOWS ＬＥＤ电子显示屏使用说明书北京金特维技术有限公司目录一、异步显示屏系统构成及安装 (2)二、软件的安装 (3)三、软件使用 (4)四、常见问题回答 (21)五、功能键说明 (22)一、异步显示屏系统构成及安装本系统由LED 电子显示屏屏体、上位计算机、与计算机和控制器串口通讯线缆组成。

用户主要完成串口通讯线缆的制作。

线缆两头为两DB9插孔头（如图1.1所示），制作时2对2（主机信号接收可不连），3对3（主机信号发送），5对5（地线）即可。

使用时，将线缆一头与计算机的一个串口相连，另一头与LED 电子屏屏体相连。

DB9插头 DB9插孔图1.11 2 3 4 55 4 3 2 19 8 7 61、1 安装：对于像文件名后面的后缀是.EXE的软件直接将其复制到您的计算机中既可使用,如果是setup的安装文件,打开它,按照提示进行安装即可.1、2 卸载：如果您需要进行对此软件的卸载,只要找到此软件的卸载程序启动即可.如果是直接复制到您计算机的软件,它将不会有卸载程序.而您只要将其删除就可以啦.1、3 运行环境：◆操作系统中文Windows95/98/ME（不建议使用XP系统）◆最低配置CPU：奔腾100MHz以上内存：32M显卡：SVGA 16位色显示模式以上其它：RS232口◆建议配置CPU：奔腾233MHz或更高内存：64M以上显卡：SVGA 24位色以上显示模式其它：RS232口 USB口( 需要USB对COM口的数据转换线 )安装完成后，可在“开始”的“程序”菜单中找到LED电子显示屏目录，点击LED电子显示屏图标，启动软件，或通过直接在软件安装目录下，点击LED.EXE文件，来启动软件。

如果是直接将软件复制到您计算机中的话，则您可以将其复制到桌面上，启动的时候直接到桌面上双击其图标即可启动。

软件启动后，计算机显示器上出现该软件的主画面。

如图（3.1）所示在菜单中，共有五项：[文件]、[字体]、[搜索]、[发送]、[关于]。

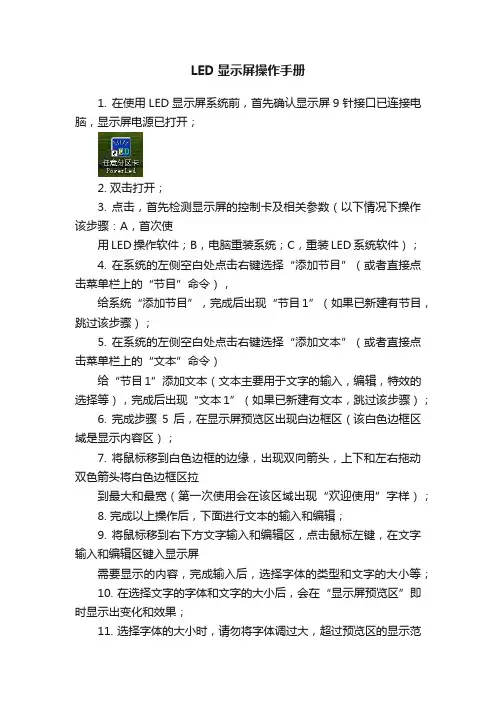

LED显示屏操作手册1. 在使用LED显示屏系统前，首先确认显示屏9针接口已连接电脑，显示屏电源已打开；2. 双击打开；3. 点击，首先检测显示屏的控制卡及相关参数（以下情况下操作该步骤：A，首次使用LED操作软件；B，电脑重装系统；C，重装LED系统软件）；4. 在系统的左侧空白处点击右键选择“添加节目”（或者直接点击菜单栏上的“节目”命令），给系统“添加节目”，完成后出现“节目1”（如果已新建有节目，跳过该步骤）；5. 在系统的左侧空白处点击右键选择“添加文本”（或者直接点击菜单栏上的“文本”命令）给“节目1”添加文本（文本主要用于文字的输入，编辑，特效的选择等），完成后出现“文本1”（如果已新建有文本，跳过该步骤）；6. 完成步骤5后，在显示屏预览区出现白边框区（该白色边框区域是显示内容区）；7. 将鼠标移到白色边框的边缘，出现双向箭头，上下和左右拖动双色箭头将白色边框区拉到最大和最宽（第一次使用会在该区域出现“欢迎使用”字样）；8. 完成以上操作后，下面进行文本的输入和编辑；9. 将鼠标移到右下方文字输入和编辑区，点击鼠标左键，在文字输入和编辑区键入显示屏需要显示的内容，完成输入后，选择字体的类型和文字的大小等；10. 在选择文字的字体和文字的大小后，会在“显示屏预览区”即时显示出变化和效果；11. 选择字体的大小时，请勿将字体调过大，超过预览区的显示范围；已经超出显示区域12. 完成字体的输入和编辑后，在选择显示屏字体的显示特效和速度（内容较多时，一般使用“向左连移”）。

显示速度数字越小表示速度越快，反之越小（屏越大，速度适当调快）；13. 关于显示屏特效和速度，客户可以根据自己的需要进行调整；14. 边框设置。

该系统可以调整显示屏边框的有无和特效。

点击节目会看到，将其打上勾，可以在显示屏最边缘显示炫彩边框，同时可以设置边框的特效和速度。

速度越大跑动的速度越快，反之越小；15. 完成以上设置后，点击命令，显示屏即可以完成调试并显示文字，特效和边框；16. 查看显示内容和效果OK后，关闭操作系统；17. 下次打开操作系统时，系统会默认上一次的设置和输入内容，修改内容只要在文字输入区进行键入新的内容和选择特效等即可，完成后点击发送；18. 如果客户使用的U盘控制卡，只需要在调系统之前，打开显示屏电源（U盘必须插上电脑，电脑只能插1个U盘），完成操作2~14步骤后，点击，系统会默认保存系统设置到电脑上的U盘，勾选，“确认保存”后“关闭”；19. 将U盘从电脑拔出，插入显示屏自带的USB延长线接口，显示屏显示“OK”字样后将U盘拔出，完成内容修改。

L E D显示屏使用说明书 Prepared on 24 November 2020LED显示屏使用说明书为保证我们的产品可以在合理条件下正常使用，得到您对产品的认可，我们将简述产品的使用流程以及注意事项，请认真阅读后，再进行LED显示屏的安装和调试工作。

☆使用硬件设备清单LED显示屏信号连接线电源连接线系统控制卡（装载在电脑内）系统接收卡（装载在LED显示屏内）台式电脑（含DVI视频输出及串口）显示屏以及相关附属配件☆使用流程硬件安装安装步骤如下：1、把DVI显示卡插于主板的AGP插槽，安装好该卡的驱动程序；2、将数据采集卡插于空的PCI插槽(如果有使用)；3、用DVI电缆线把数据采集卡与显示卡连接在一起；4、把控制线与串口(Rs232)相连（可选,灵星雨系统需要）；5、用网线与接收卡相连；(具体条数根据工程图纸)6、检查连接无误即可进行设置或上电调试。

软件安装安装步骤如下：1、显卡驱动安装将显卡驱动程序光盘插入光驱，即可自动进入安装状态，请按提示操作即可。

首先安装；然后再安装驱动程序；最后安装控制面板。

2、播放软件安装大屏幕专用播放与设置软件LED演播室,或其他控制软件将随屏所附应用软件光碟插入光驱，复制或安装所有的程序到计算机上。

☆电子屏操作步骤（重要）1、开屏：请先打开计算机，再打开电子屏。

为各设备通入电源（确保输入电压符合产品要求）打开LED屏体（屏体通电瞬间会有区域性的闪烁，表明屏体通电），打开计算机，务必确保显卡设置正确（不正确会没有显示画面，即黑屏），打开控制软件，进行基本的像素尺寸和显示区域设置（此设置并不影响LED显示屏画面的显示）2、关屏：首先关掉LED屏体电源，关掉控制软件，再正确的关闭计算机。

☆发现问题1 检查各接线方式是否正确，包括，强电部分的连接（弱电部分已经在生产企业测试完成），信号连接是否正确，主要为系统接收卡输入与输出方向是否正确，接收卡上有方向示意。

系统连接是否正确（请翻阅系统连接说明）计算机软件部分是否完成安装，包括显卡的设置（请翻阅显卡设置说明）和控制软件安装。

LED FOR WINDOWS LED电子显示屏使用说明书北京金特维技术有限公司目录一、异步显示屏系统构成及安装 (2)二、软件的安装 (3)三、软件使用 (4)四、常见问题回答 (21)五、功能键说明......... ......... (22)一、异步显示屏系统构成及安装本系统由 LED 电子显示屏屏体、上位计算机、与计算机和控制器串口通讯线缆组成。

用户主要完成串口通讯线缆的制作。

线缆两头为两 DB9插孔头(如图 1.1所示 ,制作时 2对 2(主机信号接收可不连 , 3对 3(主机信号发送 , 5对 5(地线即可。

使用时,将线缆一头与计算机的一个串口相连,另一头与 LED 电子屏屏体相连。

DB9插头 DB9插孔图 1.11 2 3 4 5 5 4 3 2 19 8 7 6二、软件的安装1、 1 安装:对于像文件名后面的后缀是 .EXE 的软件直接将其复制到您的计算机中既可使用 , 如果是 setup 的安装文件 , 打开它 , 按照提示进行安装即可 .1、 2 卸载:如果您需要进行对此软件的卸载 , 只要找到此软件的卸载程序启动即可 . 如果是直接复制到您计算机的软件 , 它将不会有卸载程序 . 而您只要将其删除就可以啦 .1、 3 运行环境:◆操作系统中文 Windows95/98/ME(不建议使用 XP 系统◆最低配置CPU :奔腾 100MHz 以上内存:32M显卡:SVGA 16位色显示模式以上其它:RS232口◆建议配置CPU :奔腾 233MHz 或更高内存:64M 以上显卡:SVGA 24位色以上显示模式其它:RS232口 USB口 ( 需要 USB 对 COM 口的数据转换线三、软件的使用安装完成后,可在“开始”的“程序”菜单中找到 LED 电子显示屏目录,点击 LED 电子显示屏图标,启动软件,或通过直接在软件安装目录下,点击 LED.EXE 文件 ,来启动软件。

如果是直接将软件复制到您计算机中的话,则您可以将其复制到桌面上,启动的时候直接到桌面上双击其图标即可启动。

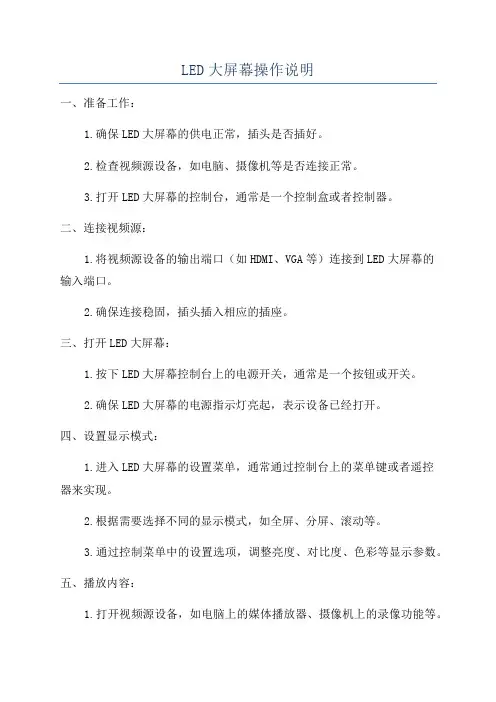

LED大屏幕操作说明
一、准备工作：
1.确保LED大屏幕的供电正常，插头是否插好。

2.检查视频源设备，如电脑、摄像机等是否连接正常。

3.打开LED大屏幕的控制台，通常是一个控制盒或者控制器。

二、连接视频源：
1.将视频源设备的输出端口（如HDMI、VGA等）连接到LED大屏幕的
输入端口。

2.确保连接稳固，插头插入相应的插座。

三、打开LED大屏幕：
1.按下LED大屏幕控制台上的电源开关，通常是一个按钮或开关。

2.确保LED大屏幕的电源指示灯亮起，表示设备已经打开。

四、设置显示模式：
1.进入LED大屏幕的设置菜单，通常通过控制台上的菜单键或者遥控
器来实现。

2.根据需要选择不同的显示模式，如全屏、分屏、滚动等。

3.通过控制菜单中的设置选项，调整亮度、对比度、色彩等显示参数。

五、播放内容：
1.打开视频源设备，如电脑上的媒体播放器、摄像机上的录像功能等。

2.根据具体情况选择需要播放的内容，如图片、视频、PPT演示等。

3.开始播放内容，LED大屏幕会自动显示相应的画面。

六、操作注意事项：
1.LED大屏幕具有一定的亮度，尽量避免直接面对屏幕观看，以免对
眼睛造成损害。

2.在长时间使用LED大屏幕时，应注意设备散热，避免过热引起故障。

3.定期检查和清洁LED大屏幕，保持设备的正常运行。

4.遵守LED大屏幕的使用规定和安全操作指南，确保设备的安全使用。

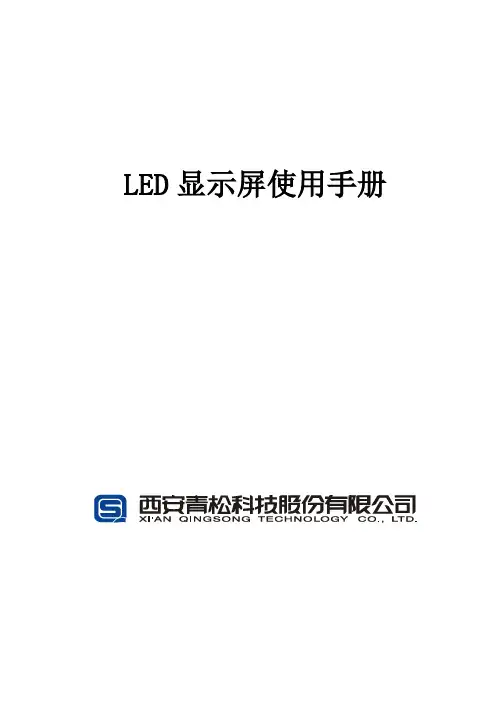

LED显示屏使用手册目录第一章概述 (3)第二章系统组件 (4)第三章系统连接示意图 (5)一、LED显示屏系统连接图 (5)二、系统各设备前后面板图 (6)第四章系统各设备功能说明 (7)一．计算机 (7)二．显示屏控制器 (8)1. 设备功能 (8)2. 显示屏控制器输出接口要求： (9)3. 主控板工作指示灯工作状态说明(QS7.822.1029A) (9)三．控制分配器 (10)1. 显示屏控制分配器与模块之间的通信要求： (10)2. 控制分配器接口连线说明 (10)3 工作指示灯工作状态说明 (12)四．亮度采集器 (12)五．PLC控制器 (12)第五章模组内部连线图 (13)第六章系统连线说明 (14)第七章显示屏基本操作 (15)一．开屏 (15)二．节目源的切换 (17)三．关屏 (19)第八章故障现象及判断处理 (19)一正常开机后整屏黑屏无显示 (19)二正常开机后或工作中突然出现整屏花或整屏闪烁 (21)三计算机与控制器无法正常通讯 (22)四计算机与控制分配器无法正常通讯 (22)五无法远程开关屏 (23)六显示模组一列黑屏 (23)七显示屏一列闪烁或显示不正常 (24)八显示模组一个不亮或显示不正常 (24)九显示模块一个或几个不亮或显示不正常 (24)十显示模块上有瞎灯或显示不正常的区域 (24)第一章概述青松科技的DVI系统包括硬件系统和软件系统两个部分。

硬件系统由显示屏控制器、控制分配器、亮度采集器及PLC控制器组成，后两者属于可选设备。

软件系统由青松同步屏控制软件、大屏导播软件、PLC控制软件（可选）组成。

控制分配器通过一根光纤与显示屏控制器相连，显示屏控制器则通过一条RS232串行线与PC机相连。

显示屏端控制板通过网线与控制分配器相连，在PC 机上运行青松同步屏控制软件及大屏导播软件，即可对显示屏显示内容进行控制。

本系统只用于青松DVI系统显示屏的控制，并提供联机和脱机两种控制方式。

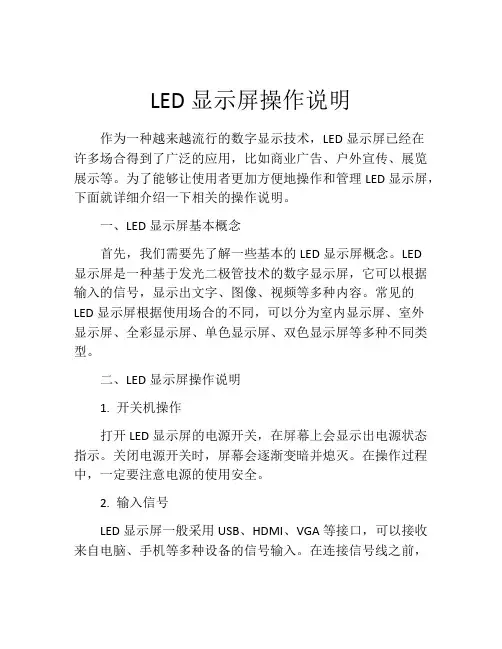

LED显示屏操作说明作为一种越来越流行的数字显示技术，LED显示屏已经在许多场合得到了广泛的应用，比如商业广告、户外宣传、展览展示等。

为了能够让使用者更加方便地操作和管理LED显示屏，下面就详细介绍一下相关的操作说明。

一、LED显示屏基本概念首先，我们需要先了解一些基本的LED显示屏概念。

LED显示屏是一种基于发光二极管技术的数字显示屏，它可以根据输入的信号，显示出文字、图像、视频等多种内容。

常见的LED显示屏根据使用场合的不同，可以分为室内显示屏、室外显示屏、全彩显示屏、单色显示屏、双色显示屏等多种不同类型。

二、LED显示屏操作说明1. 开关机操作打开LED显示屏的电源开关，在屏幕上会显示出电源状态指示。

关闭电源开关时，屏幕会逐渐变暗并熄灭。

在操作过程中，一定要注意电源的使用安全。

2. 输入信号LED显示屏一般采用USB、HDMI、VGA等接口，可以接收来自电脑、手机等多种设备的信号输入。

在连接信号线之前，一定要确认信号线和LED显示屏接口的匹配型号，避免出现不兼容的情况。

3. 屏幕亮度和色彩调节LED显示屏的亮度和色彩对于显示效果非常关键。

一般来说，亮度太高会造成眩目和视觉疲劳，而亮度太低会影响显示效果。

同时，适当地调整屏幕的色彩和对比度可以提高显示的清晰度和色彩还原度。

这些参数的调节一般可以通过显示屏菜单或遥控器进行设置。

4. 显示内容切换LED显示屏一般可以显示多种不同类型的内容，如文字、图片、视频等。

为了在不同场合里进行内容切换，可以通过操作遥控器或在菜单中进行选择，来实现内容的快速切换。

5. 远程控制和管理一些高端的LED显示屏具有远程控制和管理的功能，这种功能可以通过局域网或广域网实现。

使用这种功能可以方便地进行远程监控、升级和管理，提高了运行效率和管理的便利性。

三、使用注意事项在使用LED显示屏时，需要特别注意以下几点：1. 了解LED显示屏规格和技术参数，选择合适的型号和功能。

LED屏操作说明一、引言欢迎使用我们的LED屏！本操作说明书将帮助您了解如何正确操作和维护您的LED屏。

请您在使用之前仔细阅读本说明书，并按照说明操作。

二、设备介绍LED屏是一种采用LED技术制作而成的显示设备，具有高亮度、高对比度、多功能等特点。

本设备采用模块化设计，每个模块由数个LED单元构成。

三、操作步骤1.开机：将电源线插入LED屏的电源插座，并将另一端插入电源插座。

按下开关按钮，屏幕将亮起，并显示相应的图像。

2.关机：按下开关按钮，屏幕将熄灭并关闭。

3.亮度调节：根据需要，您可以通过调节屏幕上的亮度按钮来调整屏幕的亮度。

4.输入信号：本LED屏支持多种输入信号源，如HDMI、VGA、DVI等。

您可以根据需要选择合适的输入信号源，并将其连接到屏幕上的相应接口。

5.图像设置：您可以通过屏幕上的菜单键来进行图像设置。

按下菜单键，菜单选项将在屏幕上显示。

通过方向键来选择相应选项，并按下确认键来进行设置。

6.声音设置：若您的LED屏带有扬声器功能，您可以通过菜单键来进行声音设置。

按下菜单键，选择声音设置选项，通过方向键来调整声音大小，并按下确认键确认设置。

7.切换输入：如果您连接了多个输入信号源，您可以通过切换键来切换不同的输入信号。

按下切换键，屏幕将显示当前连接的信号源，并在屏幕上切换。

8.菜单操作：在菜单选项中，您可以进行一些高级设置，例如色彩调整、画面调整等。

根据您的需求，调整相应的选项，并按下确认键确认设置。

9.遥控器：如有遥控器附带，您可以使用遥控器来方便操作LED屏。

遥控器上的按钮功能与屏幕上的按钮相同，您可以根据需要选择使用。

四、维护与保养1.清洁：定期使用柔软的布或专用清洁液清洁屏幕表面。

请勿使用有机溶剂或酸碱类清洁剂，以免损坏屏幕。

2.保护屏幕：请勿用尖锐物品刮擦屏幕表面，以免划伤屏幕。

长时间使用LED屏时，请确保屏幕的通风良好，避免过热导致损坏。

五、注意事项1.请勿将液体或金属物品进入LED屏机箱内部，以免触电或短路。
