LED大屏幕操作说明

前言这是LED大屏幕操作及重要的注意事项的操作说明书。

若要完全了解功能以及正确有效地使用LED大屏幕，请在使用前详读本操作说明书。

请妥善保管本操作说明书，以便使用LED大屏幕操作时快速参考。

本操作说明书是以您已经熟悉计算机基本知识为基础而编制。

本书的标记1. 在本说明书中，“电脑”是指现场计算机。

2. 本说明书使用下列图示。

目录1.软件功能特点 (3)2.软件安装 (3)3.软件卸载 (4)4.软件使用 (5)4.1播放窗 (5)4.2控制窗 (6)5.功能介绍 (6)5.1菜单 (7)5.1.1文件菜单 (7)5.1.2控制菜单 (7)5.1.3工具菜单 (8)5.1.4设置菜单 (8)5.1.5帮助菜单 (10)5.2工具条 (11)6.节目制作流程 (11)6.1第一步:设定播放窗大小 (11)6.2第二步:新建节目页 (11)6.3第三步:设定节目页选项 (11)6.4第四步:新建节目窗 (12)6.5第五步:设定节目窗口选项 (13)6.5.1文件窗体： (13)6.5.2文本窗体： (14)6.5.3日期时间窗： (15)6.6第六步:节目制作完成 (15)6.7第七步:播放节目 (15)7.附：常见问题 (16)LED大屏幕操作使用说明1.软件功能特点《LED演播室》是LED演播室工作组专为LED显示屏设计的一套功能强大,使用方便,简单易学的节目制作、播放软件，支持多种文件格式：文本文件，WORD文件，所有图片文件（BMP／JPG／GIF／PCX．．．），所有的动画文件（MPG ／MPEG／MPV／MPA／AVI／VCD／SWF／RM／RA／RMJ／ASF．．．）的工具软件。

2.软件安装《LED演播室》软件安装很简单，操作如下：在您的光盘或软盘中找到文件LEDStudioD.exe(带演示功能版)或文件LEDStudio.exe（标准功能版），双击该文件执行它。

这将开始安装《LED演播室》软件安装向导。

第一章LED 控制系统硬件部分第一节概述1.1.1 同步系统快速使用流程图解◆外置式同步控制系统连接示意图：◆进入控制软件：◆设置LED 控制设备对话框具体描述：◆发送卡设置部分【屏体显示】调整屏体的亮度，范围1-256。

【图像输出区域】调整显示器模式，根据显示器的分辨率选择。

指定显示器上的内容的区域要在LED 大屏上显示。

【屏体旋转】显示器上的显示内容在LED 大屏上旋转，旋转角度分别为0℃，90℃，180℃，270℃。

【定时指令】指定时间进行相应的操作。

◆接收卡设置部分在进入接收卡的设置之前，先了解接收设置界面上的各项内容是非常必要的，能让用户更好的了解控制系统，从而使操作更简单，快捷。

【屏幕选项】设置单块接收卡的基本参数。

【LED驱动芯片】接收卡所带LED 屏体驱动芯片型号。

主要支持的驱动芯片型号为：MBI5026/TB62726, MBI5027, MBI5030, MBI5039, 74HC595, LPD6803,DM413, MBI5042, MBI5020 【帧同步模式】可以使电脑与LED 显示屏有相同的刷新率。

【上屏时钟】驱动屏体驱动芯片的CLK，范围4-255，即时钟频率范围是490KHZ-31.25MHZ【占空比】是指移位时钟的占空比，改变此数据，可以使扫描移位时钟能上更高时钟。

一般设为50%。

【灰度等级】一般来说，双色显示屏选256级即可，全彩户内选4096级，户外选16384级。

当然也可以根据显示屏的要求提高灰度，灰度越高图片层次越好。

级数分别为4，8，16，32，64，128，256，512，1024，2048，4096，8192，16384，32768，65536。

【灰度效果】与灰度等级改变屏体显示图片动画的层次感。

效果分别为最佳灰度，灰度佳，灰度较佳，中等灰度，灰度较好，灰度一般，基本灰度。

灰度等级越高灰度效果越好，则刷新率越低，单元接收卡所带的屏尺寸越小。

【刷新率】 LED显示屏更新图片的速率，刷新频率越高，频率图像越稳定，如果要用照相机拍摄画面时无波纹无闪烁，刷新率应设置在600hz 以上。

LED显示屏说明书1. 产品简介LED显示屏是一种新型的显示设备，能够以高亮度、高清晰度、高对比度的方式显示图像和文字。

LED显示屏被广泛应用于室内外广告、体育场馆、商业展示等场所。

该说明书将介绍如何正确操作和使用LED显示屏，包括安装、连接、设置和维护等方面的内容。

2. 安装与连接2.1 安装LED显示屏的安装需要一定的专业知识和技能，请确保由经验丰富的专业人员进行安装。

1.准备安装支架和固定螺丝。

2.根据需要，确定安装位置并使用水平仪确保水平。

3.将支架固定在安装位置上，并使用螺丝固定。

2.2 连接连接LED显示屏时，请确保电源已关闭。

1.连接电源线：将电源线插入LED显示屏的电源插孔，并用螺丝固定。

2.连接信号线：将信号线的输入端插入LED显示屏的信号输入插孔。

3.连接控制器：将控制器的输出端与信号线的输出端相连。

3. 设置与操作3.1 开机与关机请确保连接正确后再进行开机操作。

•开机：按下电源按钮，LED显示屏将开始工作。

•关机：长按电源按钮约3秒钟，直到屏幕关闭。

3.2 亮度调节根据实际需求，可以通过控制器调节LED显示屏的亮度。

1.按下控制器上的亮度调节按钮。

2.使用方向键调整亮度。

向上键增加亮度，向下键降低亮度。

3.3 色彩设置可以通过控制器进行LED显示屏的色彩设置。

1.按下控制器上的色彩设置按钮。

2.使用方向键选择需要调整的色彩参数，例如红色、绿色和蓝色。

3.使用增减键调整色彩值。

3.4 显示模式切换LED显示屏支持多种显示模式，可以通过控制器进行切换。

1.按下控制器上的显示模式切换按钮。

2.使用方向键选择需要显示的模式，例如静态显示、滚动显示、闪烁显示等。

4. 维护与保养为了确保LED显示屏的正常运行和延长其使用寿命，需要定期进行维护与保养。

4.1 清洁定期清洁LED显示屏可以保持其正常的显示效果。

1.使用柔软的布料蘸取适量清洁液进行清洁。

2.轻轻擦拭显示屏表面，避免用力过大或使用刷子等尖锐物品。

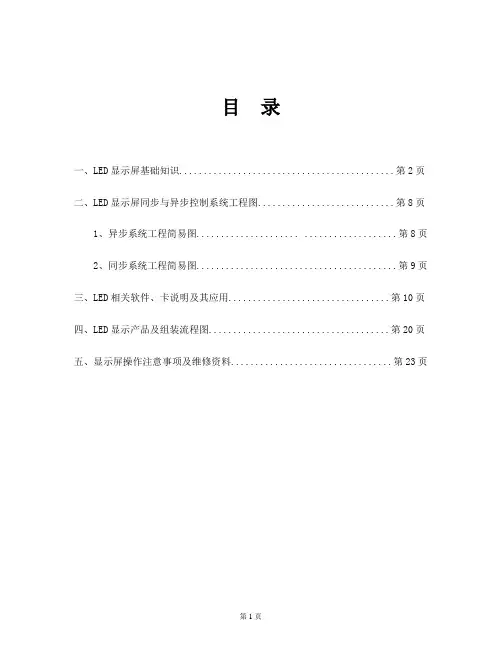

目录一、LED显示屏基础知识 (2)二、LED显示屏同步与异步控制系统工程图 (8)1、异步系统工程简易图..................... . (8)2、同步系统工程简易图 (9)三、LED相关软件、卡说明及其应用 (10)四、LED显示产品及组装流程图 (20)五、显示屏操作注意事项及维修资料 (23)一、LED显示屏基础知识1、什么是LED？LED是发光二极管的英文缩写(Light emitting diode),显示屏行业所说的“LED”，特指能发出可见光波段的LED;2、什么是像素？LED显示屏的最小发光像素，同普通电脑显示器中说的“像素”含义相同;3、什么是像素距(点间距)？由一个像素点中心到另一个像素点中心的距离;4、什么是LED显示模块？由若干个显示像素组成的，结构上独立、能组成LED显示屏的最小单元。

典型有“8×8”、“5×7”、“5×8”等，通过特定的电路及结构能组装成模组;5、什么是LED显示模组？由电路及安装结构确定的、具有显示功能、能通过简单拼装实现显示屏功能的基本单元;6、什么是LED显示屏？通过一定的控制方式，由LED器件阵列组成的显示屏幕;7、什么是插灯模组, 优点和缺点是什么？是指DIP封装的灯将灯脚穿过PCB板，通过焊接将锡灌满在灯孔内，由这种工艺做成的模组就是插灯模组;优点是视角大，亮度高，散热好;缺点是像素密度小;8、什么是表贴模组,优点和缺点是什么？表贴也叫做SMT，将SMT封装的灯通过焊接工艺焊接在PCB板的表面，灯脚不用穿过PCB板，由这种工艺做成的模组叫做表贴模组;优点是:视角大,显示图象柔和，像素密度大，适合室内观看;缺点是亮度不够高，灯管自身散热不够好;9、什么是亚表贴模组,优点和缺点是什么？亚表贴是介于DIP和SMT之间的一种产品，其LED灯的封装表面和SMT一样，但是它的正负级引脚和DIP的一样，生产时也是穿过PCB来焊接的，其优点是:亮度高，显示效果好，缺点是:工艺复杂，维修困难;10、什么是3合1,其优点和缺点是什么？是指将R、G、B三种不同颜色的LED晶片封装在同一个胶体内;优点是:生产简单，显示效果好，缺点是:分光分色难，成本高;11、什么是3并1,其优点和缺点是什么？3并1是由我们公司在同行业内首先创新并开始使用的，是指将R、G、B三种独立封装的SMT灯按照一定的间距垂直并列在一起，这样不但具有3合1所有的各个优点，还能解决3合1的各种缺点；12、什么是双基色，伪彩、全彩显示屏？通过不同颜色的发光二极管能够组成不同的显示屏，双基色是由红、绿或黄绿两种颜色组成、伪彩是由红色、黄绿、蓝色三种不同颜色组成、全彩是由红色、纯绿、纯蓝三种不同颜色组成；13、什么是发光亮度,LED显示屏单位面积所发出的光强度，单位是cd/?，简单说就是一平方米显示屏发出的光强度；14、什么是亮度等级？整屏亮度在最低到最高亮度之间的手动或自动调节的级数; 15:什么是灰度等级,在同一亮度等级下，显示屏从最暗到最亮之间的技术处理级数; 16: 什么是最大亮度,在一定的环境照度下，LED显示屏个基色在最大亮度和最大灰度等级时;17、什么是PCB？PCB是(Printed Circuit Board的缩写)印刷电路板；18、什么是对比度？在一定的环境照度下，LED显示屏最大亮度和背景亮度的比值；19、什么是色温？光源发射光的颜色与黑体在某一温度下辐射光色相同时，黑体的温度称为该光源的色温；20、什么是换帧频率?单位时间内显示屏画面信息更新的次数;21、什么是刷新频率？显示画面被显示屏重复显示的次数；22、什么是视角,什么是可视角,什么是最佳视角？视角是观察方向的亮度下降到LED显示屏法线方向亮度的1/2时，同一个平面两个观察方向与法线方向所成的夹角。

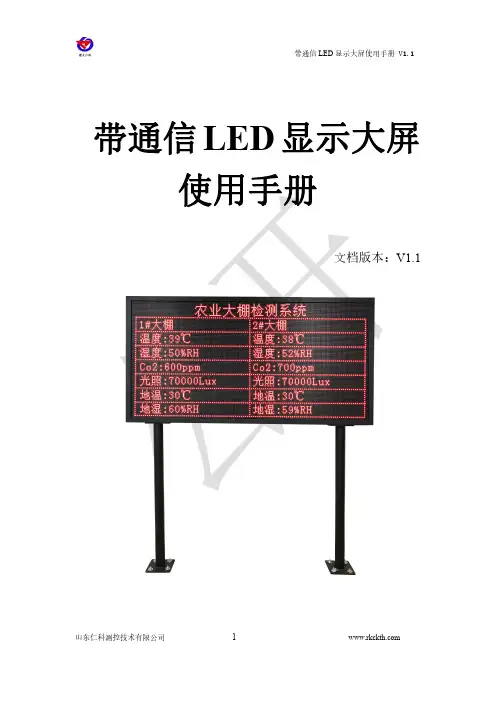

带通信LED显示大屏
使用手册
文档版本：V1.1
带通信显示LED大屏是从云平台获取数据之后并将数据显示在LED大屏上的固定设备。

大屏可轮屏播放32个节点的实时数据，分4屏播放，大屏采用192*96阵列，两根立杆间的距离是1.5m，立杆高1.5m，屏宽2m、高1.04m。

字体可设置大小，可远距离直观看到实时数据。

产品配件：8个M14*120膨胀螺丝
8个M10*16圆头螺丝
1根一米网线
一个三角钥匙
将大屏使用螺丝固定在立杆上。

其他设置等请参考“RS-DCEN-M通信服务器用户手册”
底座安装尺寸：
联系方式
山东仁科测控技术有限公司
营销中心：山东省济南市高新区舜泰广场8号楼东座10楼整层邮编：250101
电话：400-085-5807
传真：（86）*************
网址：
云平台地址：
文档历史
V1.0文档建立。

LED大屏幕操作说明
一、准备工作：
1.确保LED大屏幕的供电正常，插头是否插好。

2.检查视频源设备，如电脑、摄像机等是否连接正常。

3.打开LED大屏幕的控制台，通常是一个控制盒或者控制器。

二、连接视频源：
1.将视频源设备的输出端口（如HDMI、VGA等）连接到LED大屏幕的
输入端口。

2.确保连接稳固，插头插入相应的插座。

三、打开LED大屏幕：
1.按下LED大屏幕控制台上的电源开关，通常是一个按钮或开关。

2.确保LED大屏幕的电源指示灯亮起，表示设备已经打开。

四、设置显示模式：
1.进入LED大屏幕的设置菜单，通常通过控制台上的菜单键或者遥控
器来实现。

2.根据需要选择不同的显示模式，如全屏、分屏、滚动等。

3.通过控制菜单中的设置选项，调整亮度、对比度、色彩等显示参数。

五、播放内容：
1.打开视频源设备，如电脑上的媒体播放器、摄像机上的录像功能等。

2.根据具体情况选择需要播放的内容，如图片、视频、PPT演示等。

3.开始播放内容，LED大屏幕会自动显示相应的画面。

六、操作注意事项：
1.LED大屏幕具有一定的亮度，尽量避免直接面对屏幕观看，以免对
眼睛造成损害。

2.在长时间使用LED大屏幕时，应注意设备散热，避免过热引起故障。

3.定期检查和清洁LED大屏幕，保持设备的正常运行。

4.遵守LED大屏幕的使用规定和安全操作指南，确保设备的安全使用。

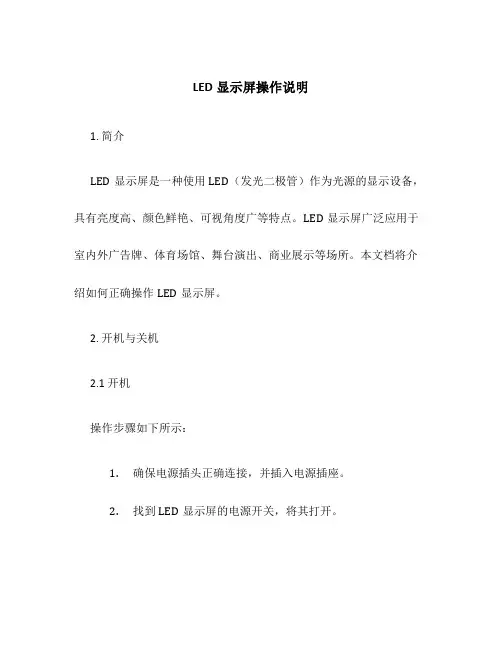

LED屏操作说明一、引言欢迎使用我们的LED屏！本操作说明书将帮助您了解如何正确操作和维护您的LED屏。

请您在使用之前仔细阅读本说明书，并按照说明操作。

二、设备介绍LED屏是一种采用LED技术制作而成的显示设备，具有高亮度、高对比度、多功能等特点。

本设备采用模块化设计，每个模块由数个LED单元构成。

三、操作步骤1.开机：将电源线插入LED屏的电源插座，并将另一端插入电源插座。

按下开关按钮，屏幕将亮起，并显示相应的图像。

2.关机：按下开关按钮，屏幕将熄灭并关闭。

3.亮度调节：根据需要，您可以通过调节屏幕上的亮度按钮来调整屏幕的亮度。

4.输入信号：本LED屏支持多种输入信号源，如HDMI、VGA、DVI等。

您可以根据需要选择合适的输入信号源，并将其连接到屏幕上的相应接口。

5.图像设置：您可以通过屏幕上的菜单键来进行图像设置。

按下菜单键，菜单选项将在屏幕上显示。

通过方向键来选择相应选项，并按下确认键来进行设置。

6.声音设置：若您的LED屏带有扬声器功能，您可以通过菜单键来进行声音设置。

按下菜单键，选择声音设置选项，通过方向键来调整声音大小，并按下确认键确认设置。

7.切换输入：如果您连接了多个输入信号源，您可以通过切换键来切换不同的输入信号。

按下切换键，屏幕将显示当前连接的信号源，并在屏幕上切换。

8.菜单操作：在菜单选项中，您可以进行一些高级设置，例如色彩调整、画面调整等。

根据您的需求，调整相应的选项，并按下确认键确认设置。

9.遥控器：如有遥控器附带，您可以使用遥控器来方便操作LED屏。

遥控器上的按钮功能与屏幕上的按钮相同，您可以根据需要选择使用。

四、维护与保养1.清洁：定期使用柔软的布或专用清洁液清洁屏幕表面。

请勿使用有机溶剂或酸碱类清洁剂，以免损坏屏幕。

2.保护屏幕：请勿用尖锐物品刮擦屏幕表面，以免划伤屏幕。

长时间使用LED屏时，请确保屏幕的通风良好，避免过热导致损坏。

五、注意事项1.请勿将液体或金属物品进入LED屏机箱内部，以免触电或短路。

LED大屏幕操作使用说明导语：LED大屏幕作为一种新型的显示设备，广泛应用于各种场所，能够提供高清、鲜艳的显示效果。

本文将为您介绍如何正确操作和使用LED大屏幕。

一、开机和关闭1.开机：插入LED屏幕的电源线，将电源接通。

启动LED屏幕前，需确保电压稳定，避免电流过大。

同时，注意接地保护，确保设备的安全。

2.关闭：关闭LED屏幕前，首先需要关闭显示内容的输入源，如电脑等。

然后，拔出LED屏幕的电源线，确保断开电源。

二、显示内容调节1.分辨率调节：根据实际需求，调整显示内容的分辨率。

可以通过电脑的图形属性设置中进行调整。

根据屏幕的尺寸和像素，选择合适的分辨率，以保证显示的清晰度。

2.亮度调节：LED屏幕的亮度可以通过屏幕上的亮度调节按钮进行调整。

根据环境的明暗程度，适当调整亮度，使显示内容更加清晰可见。

3.色彩调节：通过色彩设置功能，可以调整显示内容的色彩，使之更加鲜艳、逼真。

一般可以通过电脑的显示设置或屏幕上的色彩调节按钮进行调整。

三、显示内容切换1.多输入源切换：LED屏幕通常支持多种输入源的切换，如电脑、DVD等。

可以通过电脑的图形属性设置中的显示设置，选择合适的输入源。

2.多屏幕同时显示：如果需要多个LED屏幕同时显示内容，可以通过多输入源或分辨率调节实现。

需要确保不同的屏幕显示内容一致，以保证整体显示效果。

四、常见故障排除五、使用注意事项1.防尘防潮：LED大屏幕在使用过程中，应尽量避免接触水分，防止水分侵入设备内部导致损坏。

同时，在安装LED屏幕时，应保持周围环境干燥，避免灰尘进入屏幕内部。

2.防静电：在操作和使用过程中，应注意防止静电的积累。

可以在操作前手部接触金属物体，以释放身体的静电。

此外，还应使用防静电手套等相关设备。

3.避免长时间运行：为了延长LED屏幕的使用寿命，以及节省能源，建议在不需要使用的情况下关闭屏幕。

同时，避免长时间连续使用，以免产生过多热量。

LED显示屏的安装与操作手册1. 概述本手册旨在为您提供LED显示屏的安装和操作指南。

无论您是专业人员还是普通用户，只要按照本手册的步骤进行操作，即可轻松完成LED显示屏的安装和调试。

2. 准备工作在开始安装LED显示屏之前，请确保已准备好以下材料和工具：- LED显示屏设备- 螺丝刀（根据显示屏型号，可能需要不同类型的螺丝刀）- 钢尺、水平尺、直角尺等测量工具- 电源线、信号线（根据显示屏接口类型，可能需要不同类型的线材）- 绝缘胶带、螺丝等固定材料- 操作设备所需的软件和驱动程序3. LED显示屏的安装3.1 开箱及检查1. 小心打开LED显示屏的包装箱，检查内部物品是否齐全。

2. 核对显示屏型号、尺寸和配件是否与购买订单一致。

3. 检查显示屏外观是否有损坏或变形。

3.2 安装框架和底座1. 根据显示屏型号，组装框架和底座。

2. 使用螺丝将框架和底座固定在显示屏背面。

3. 确保框架和底座的稳定性，防止显示屏在使用过程中摇晃。

3.3 安装显示屏模块1. 根据显示屏规格，将LED模块按照设计图示安装在框架上。

2. 使用螺丝将模块固定在框架上的适当位置。

3. 注意保持模块之间的间距均匀，以确保显示效果。

3.4 连接线材1. 根据显示屏接口类型，连接电源线、信号线等线材。

2. 确保线材连接正确无误，连接牢固。

3. 整理线材，使用绝缘胶带或线槽进行固定，保持设备整洁。

3.5 调试1. 开启LED显示屏电源，观察显示屏是否正常启动。

2. 通过操作设备，检查显示效果是否符合预期。

3. 如发现问题，参照手册进行故障排查或联系专业技术人员。

4. LED显示屏的操作4.1 基本操作1. 开关机：按下电源按钮，开启或关闭显示屏。

2. 信号切换：根据需要，切换显示屏接收的不同信号源。

3. 亮度调节：调整显示屏的亮度，以适应不同环境光线。

4. 音量调节：如有音响设备，可调整音量大小。

4.2 功能菜单操作1. 进入菜单：根据显示屏型号，长按或双击按钮进入菜单。
