热导式流量开关显示及控制

十三、 随机附件1．使用手册（产品说明书） 1份2．产品合格证 1份VHS30系列热式流量开关使用手册OPERATING MANUAL使用之前，请详细阅读本手册一、 简介VHS30系列热式流量开关采用数码管显示，按键操作，可以直观的显示当前流量的百分比，同时还可以提供4-20mA电流输出，是一款高性能的热式流量开关，广泛应用于石油、化工、电力、水处理等各行各业的管道流量检测。

二、 工作原理VHS30系列热式流量开关是采用热扩散原理设计的。

电路模块通过检测两个热电阻上的温差就可以检测出流体流量，输出4-20mA信号或继电器信号，同时通过LED数码管显示当前流量的百分比。

三、 特点高亮度数码管显示，方便观察带4-20mA输出，方便远程监控一体化设计，完全防水四、 主要技术参数测量范围：水0～3 m/s，油0～3 m/s，气0～30 m/s工作电压：DC24V ，AC/DC110V，AC/DC220V输出方式：继电器，PNP输出，NPN输出，4-20mA工作电流：小于100mA设定方式：按键操作显示：7段数码管显示流量百分比十二、 维护与质量保证1.在正常情况下，本产品无需特别维护。

2.非专业人员，不得擅自拆开本产品外壳，更不得进行该产品的维修。

3.因产品质量问题引起的故障，12个月内实行免费保修，终身维护。

十、 接线方式十一、 安装说明标记点朝着流量入口方向响应时间：1～10S，典型值2S初始化时间：最大20S电气保护：反相，短路，过载保护介质温度：-20～80℃探头材质：316不锈钢接口尺寸：默认G1/2"，其它规格由客户指定防护等级：IP67五、 显示及操作面板六、 菜单设置七、 高低点流量校准只可校正一次）如校正完成显示 Er2，说明低 点与高点相差太近，需要重新校正。

当继电器设定为上限报警方式时，只有当流量大F100F000当流量大于设定100%时，屏幕将闪烁显示"F100"当流量小于0%时,屏幕将闪烁显示"F000"于设定量小于设定点与回差之点时，继电器动作,当流差时，继电器复归。

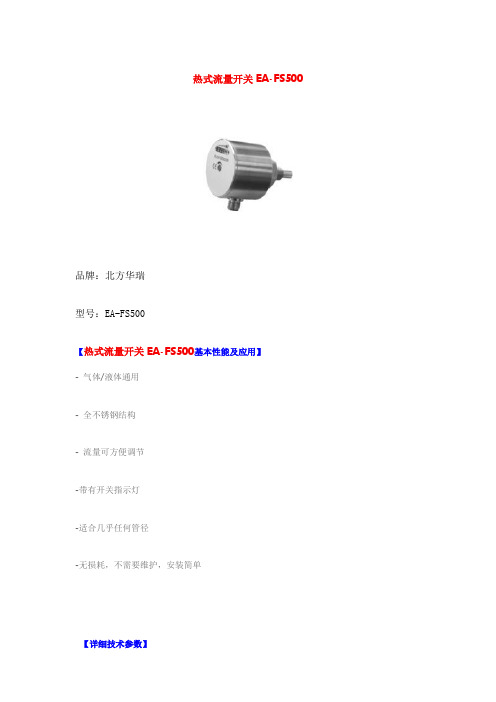

热式流量开关EA-FS500品牌：北方华瑞型号：EA-FS500【热式流量开关EA-FS500基本性能及应用】- 气体/液体通用- 全不锈钢结构- 流量可方便调节-带有开关指示灯-适合几乎任何管径-无损耗，不需要维护，安装简单【详细技术参数】热式流量开关EA-FS500基于热式原理,在封闭的探头内包含两个电阻,其中一个被加热作为探测电阻,另一个未被加热作为基准电阻,当介质流动时,加热电阻上的热量被带走.电阻值被改变.两个电阻差值被用作判断流速的依据.无活动部件,免维护,安装方便,一种型号适用多种管径要求.开关量连续可调,极低的压力损失,结构紧凑.LED显示流动趋势及开关状态。

.应用：气液两用型，可用于气动和液压系统，可用于循环水、切削液及润滑油的断流监测，以及泵的空转保护。

设定范围：1～150cm/s(水），3～300cm/s（油），20～2000cm/s（空气）信号输出：PNP，NPN，继电器，模拟量（4～20mA）常开＋常闭供电：24V±20%DC接通电流：最大400 mA（PNP或NPN型），最大1A@24V ac/dc （继电器型）空载电流：最大80mA流量指示：LED排（6个）设定方式：电位器设定耐压范围：100bar介质温度变化：≤4℃/s响应时间：1～13s，典型值2s初始化时间: 约8s电气保护：反相，短路，过载保护防护等级：IP67EA-FS500G12H D P R Q描述EA-FS500流量开关EA-FS500传感器G12G1/2连接螺纹G14G1/4连接螺纹H外螺纹连接D供电：DC24VW供电：AC230VP PNP输出N NPN输出C继电器输出A4-20mA输出O常开输出C常闭输出R常开+常闭（SPDT）输出Q接插件选配附件：PU02F G描述【选型表】ST-04ST-04M12四芯附线接插件自接线式M12 附线ET-04接插件PU PUR材质022米长线055米长线1010米长线F母插头G直型W弯型。

使用之前，请详细阅读本手册一. 概述热导式流量开关是基于热交换原理设计的，探头内置发热模块及感热模块，热传导同介质的流速密切相关，如果管道内没有介质流动，则感热模块接收到的热是一个固定值，当有介质流动时，感热模块所接受到的热将随介质的流速变化而变化。

测量时，由发热模块发热，感热模块感测温度，流量开关将这个温差信号转化成对应的电信号，从而对介质的流量进行显示(由指示灯指示)及控制。

流量开关的流量探头和信号处理器一体化集成，探头采用特殊抗结垢涂层，抗污能力更强；六个LED 指示灯显示当前流速状态；开关动作值可以通过调节相应的调节螺钉进行调整；同时还提供可供选择的晶体管或继电器的输出形式。

为达到更好的密封效果，又便于动作点的整定，本产品特别采用全密封调整结构，在不影响产品密封的前提下直接调节外部的调节螺钉即可完成整定，更便于现场使用。

二. 主要技术参数测量范围： 水，0～3m/s 油，0～10m/s 最大压力： 10MPa 温度变化反应时间： ≤12s开关时间： ON ，典型2s （1～13s ）；OFF ，典型2s （1～15s ） 工作电压： 24VDC ，220V AC/DC ，请以实物为准 功耗： 2W （24VDC ），4W （220V AC/DC ） 输出方式： 电平输出，NPN 或PNP ；继电器输出，1对或2对开闭接点接点容量： 电平输出，200mA ；继电器输出，1A/220V AC ，2A/30V DC绝缘阻抗： 500V DC 时，100MΩ连接方式： 螺纹，G1/2″，参见尺寸图 指示灯： 红灯，流速低于设定点；黄灯，流速处于设定点临界附近绿灯，流速超出设定点程度 探头材质： SUS304 壳体材质： 铝合金环境条件： -10℃～85℃，≤95%RH ，避免强腐蚀性气体 防护等级： IP67图1工作原理图三. 结构部件及尺寸图图2 部件结构图图3-a 标准型：适用于DC24V 图3-b 扩展型：适用于AC220V图3 接线盒-尺寸图图4-a 短探头 图4-b 长探头图4 探头-尺寸图图示部件： 1. 调节螺钉 2. LED 显示灯 3. 流量开关本体 4. 电缆出线口 5. 扳手位 6. 连接螺纹 7. 探头四. 端子分配及电气接线图图5 1对接点输出电气接线图表1：端子说明序号端子色线端子代号端子说明1 白+/L DC24V供电时，为电源正极；AC220V供电时，为电源端2 黄-/N DC24V供电时，为电源负极；AC220V供电时，为电源端3 棕COM 接点公共端4 蓝NC 接点常闭端5 红NO 接点常开端图6 2对接点输出电气接线图表2：端子说明序号端子色线端子代号端子说明1 红L AC220V供电电源端2 黑N AC220V供电电源端3 棕COM1 第1对接点公共端4 绿NC1 第1对接点常闭端5 橙NO1 第1对接点常开端6 灰COM2 第2对接点公共端7 蓝NC2 第2对接点常闭端8 紫NO2 第2对接点常开端图7 电平输出电气接线图表3：端子说明序号端子色线端子代号端子说明1 白+ DC24V电源正极2 黄- DC24V电源负极3 蓝out 电平输出端«注1：①接线时，请先核对现地电源电压与产品是否一致以后再进行接线，以免错接电源烧坏流量开关。

█面板说明█操作说明FU N为了保证产品工作的可靠性，安装位置应尽可能的避免震动和电磁干扰。

在会产生财产损失或安全事故的场所使用时，必须配备相应的保护措施。

█ 注意事项使用之前，请仔细、完整地阅读此使用说明书以便正确、合理地使用此产品。

产品的安装与使用必须按照本说明书的要求进行。

只有合格人员才允许安装与使用此产品。

合格人员定义为授权按照安全规定，对此进行安装和调试的人。

产品及其附件只能用于技术说明中所叙述的应用。

只有正确地运输、保管、配置与安装，并且按照建议操作，产品才能正常、安全地运行。

若输出继电器使用超过了其预期寿命，可能导致触点接触不良或粘结在一起不能断开。

因此在使用中应考虑在技术参数允许范围内使用。

预期寿命随负载性质和电流强度的不同有相当大的变化。

在操作接插件时，应在断电的情况下进行。

电源装置必须符合此器件的技术要求。

fff*当显示温度大于实际温度时，增加此参数来修正其结果，反之亦然。

[###1]显示流量（%）,微小流量和气体[###2]显示线性流量（%）适合水*连接电缆时请对准缺口方向插入，然后锁紧螺母。

图█ 安装●监控器的探头必须充分与被测介质相接触(图.1）。

探头端部不可接触到管壁。

●当水平管路时，尽可能考虑侧面安装。

安装在上面时，应保证介质是满管，以防探头只接触到空气而未接触到介质。

●当安装在水平管道的下端时，应保证管道底部没有沉淀物，以免探头被沉淀物覆盖而无法与探头充分接触。

●当垂直安装时，应装在由下至上流动的管段上。

●当在弯管和交汇处安装时，应考虑前后的安装距离，见图.2。

图.2图.1图.3●特别提示：用户在安装时，为获得最佳的使用效果。

请参考图3所示的安装角度进行安装。

特殊环境的安装请咨询厂家或当地经销商。

图接插件END注：“#[###1]显示流量（%）,微小流量和气体[###2]显示线性流量（%）适合水[###3]显示温度（℃），适合液体；[###4]流量温度循环显示[###5]恢复出厂设定[###6]查看显示量程的最小值；[###7]查看显示量程的最大值；*其它参数需在厂家指导下使用。

流量开关s15000说明书
一，基本原理
热式流量开关是利用探测头温度变化的原理设计。

在探头内置发热传感器及感热传感器，并与介质接触。

测量时发热传感器发出恒定的热量，当管道内没有介质流动感热传感器接收到的热量是一个恒定值，当有介质流动时感热传感器所接收到的热量将随介质的流速变化而变化，感热传感器将这温差信号转化成电信号再经过电路转化为对应的接点信号或模拟量信号。

二，产品特性
1.无需配备管段和法兰，丝扣连接。

2.操作简单，实用稳定。

3.接线直观，安装方便。

三，菜单结构说明
1.数码管显示“000”箭头按SET键显示“550”箭头再按“＋”键调节参数为“553”按SET键进入标定状态箭头此时显示“A60”倒计时60秒箭头然后务必打开水阀门或者水泵，使水流动，待倒计时完毕，显示屏此时会闪烁箭头此时把水阀门或者水泵关闭水不流动。

显示屏显示“C60”待倒计时60秒，此时标定完毕！
2.按SET键显示“550”再按“＋”键调节参数为“551”此参数用来调节流量百分比，(默认值为50如无特殊需求无需改动)也可
通过调节此参数如“30-40-60”来改变启动继电器反应的快慢，调节值越小反应越快，反之越慢。

FST-320 SeriesU M easure MassFlow of GasesU H igh Reliability,No Moving PartsU E ffectively MonitorCritical Gas FlowsU M ay Be Used in Small Piping or Large Ducts U S tandard withSPST RelayOMEGA’s FST-320 Series thermal dispersion flow switches, especially designed for use with gases, sense changes in the heattransfer characteristics of the gases. Flow velocities from 1 to90 fps are effectively monitored. The flow switch incorporates a standard SPST Relay switch output for control flexibility. OMEGA®controllers can easily be interfaced to perform a variety of control functions. The FST-320 family of sensors can be easily installed in line sizes ranging from 3⁄4 to 12".SPECiFiCaTioNSRange: 1 to 90 fpsaccuracy: ±5% of setpoint at constanttemperature and flow rateResponse Time (approx.):10 sec, after initial 30 sec warm upSet Point Drift with FluidTemperature: 0.5% per °CVoltage input: 12 to 36 Vdc @ 70 mAContact output:Selectable, NO or NC statesTwo extended cable lengths available: for 7.62 m (25') add suffix“-25” for additional cost PP/PVDF, or PVDF; for 15.24 m (50') add suffix “-50” for additional cost, for PP/PVDF or for PVDF.Ordering Examples:FST-321-SPST, polypropylene flow switch.FST-323-SPST, polypropylene flowswitch, 4.5 x 3⁄4 NPT.FST-321-SPSTshown actual size.Thermal Dispersion Flow swiTches For use wiTh GasesFluid Temp. Rating:0 to 60°C (32 to 140°F)Maximum Fluid Pressure:PP: 150 psi @ 25°C (77°F) derated@ 1.667 psi per °C above 25°C (77°F)Contact Materials: Polypropylene (PP)with PVDFCable Length: 3 m (10')Maximum Cable Run: 305 m (1000')Dimensions: 76.2 or 114.3 x 26.7 mm(3.0 or 4.5 x 1.05"), ³⁄₄ NPTB-88。
