先导式安全阀有哪些安装要求

先导式安全阀操作规程操作细节1 先导式安全阀的重新调试操作1．1 关闭安全阀上游的切断阀门。

1．2 拆下导阀下端过滤器与主阀连接处的管道。

1．3 在导阀进口处接上空气或氮气气源。

1．4 旋转导阀调节螺丝以压紧（或松开）弹簧，使导阀开启压力达到设定压力。

1．5 连接好导阀与主阀之间的管道。

1．6 打开安全阀前的切断阀门。

1．7用新鲜肥皂水检查各连接部位有无漏气。

1．8 控制安全阀前压力，使安全阀启跳，排放和回座，反复测试几次，观察并记录开启压力，排放压力和回座压力值，每次排放压力和回座压力与整定压力（开启压力）之差应在规定的精度范围内。

1．9调试完毕后，固定好锁紧螺母。

2 操作注意事项2．1 发现安全阀动作不灵敏，起跳压力和回座压力与设定值偏离较多时，应进行检查维修。

2．2定期检查运行中的安全阀是否泄漏、卡阻及弹簧锈蚀等不正常现象，并注意观察调节螺套及调节圈紧定螺钉的锁紧螺母是否有松动，若发现问题应及时采取适当措施。

2．3应定期将安全阀拆下进行全面清洗，检查并重新定压后方可重新使用。

2．4安装在室外的安全阀要采取适当的防护措施，以防止雨雾、尘埃、锈污等脏物侵入安全阀及排放管道，当环境低于摄氏零度时，还应采取必要的防冻措施以保证安全阀动作的可靠性。

2．5 重新调试完后初运行阶段，应仔细观察安全阀的运行情况。

2．6 对安全阀进行操作时除遵守本规程外，还应遵守《压力容器安全技术监察规程》和《安全阀安全技术监察规程》（TSG ZF001-2004)的相关规定。

图1 先导式安全阀外观 图2 先导式安全阀结构图。

先导式安全阀操作规程范文第一章总则第一条为了保证先导式安全阀的正常运行和安全使用，减少事故的发生，特制定本操作规程。

第二条本操作规程适用于先导式安全阀的操作和维护保养。

第三条先导式安全阀的操作和维护保养必须严格按照本操作规程进行，不得违反。

第四条先导式安全阀的使用单位必须制定专门的管理制度，明确责任分工，确保操作规程的执行。

第二章先导式安全阀的结构和工作原理第五条先导式安全阀是一种用于保护锅炉、压力容器等设备安全的阀门。

它主要由主阀、导阀和封隔装置组成。

第六条先导式安全阀的工作原理是通过导阀的开启和关闭来调节主阀的开启和关闭。

当设备内部压力超过设定压力时，导阀打开，释放压力，使主阀关闭；当压力低于设定压力时，导阀关闭，主阀开启，以保持设备内部压力在安全范围内。

第七条先导式安全阀必须按照设定的工作压力进行调整，并定期检测和维护，确保其工作可靠。

第三章先导式安全阀的操作第八条操作人员必须经过相关培训，具备操作安全阀的资格，并持有有效的操作证书。

第九条在进行先导式安全阀的操作之前，必须确保设备处于停机状态，并切断供应气源。

第十条先导式安全阀的操作必须按照以下步骤进行：（一）检查主阀和导阀的开启和关闭情况，确保阀门灵活可靠。

（二）检查封隔装置的完整性和密封情况，确保无渗漏现象。

（三）根据设备压力要求，调整导阀的设定压力，并确认设定压力是否准确。

（四）进行阀门的开启和关闭测试，确保阀门正常工作。

（五）调整主阀的工作压力，确保阀门在设定范围内工作。

（六）对先导式安全阀进行定期检测和维护，包括清洗和润滑阀门部件，更换损坏部件等。

第四章先导式安全阀的维护保养第十一条先导式安全阀的维护保养工作必须定期进行，确保阀门的正常工作。

第十二条先导式安全阀的维护保养包括以下内容：（一）定期清洗阀门部件，确保无灰尘和杂物，防止堵塞。

（二）进行润滑工作，保证阀门灵活开启和关闭。

（三）检查封隔装置的完整性和密封情况，如发现损坏或渗漏，及时更换。

安全阀安装位置及要求1、安装位置①垂直向上安装。

②安装位置，尽量靠近被保护的设备或管道。

③安装在易于检修和调节之处，周围有足够空间。

④压力容器的安全阀，安装在容器本体液面以上气相空间，也可以安装在连接点位于压力容器气相空间的管道上。

⑤对于盛装易燃、毒性、黏性介质的容器、设备，可在安全阀前装截止阀，但截止阀的流通面积，不得小于安全阀的最小流通面积，并加装铅封，保证截止阀处于全开、常开状态。

⑥安全阀要与截止阀反向安装，减少阀门自重力影响，避免出现应力疲劳和排放振动疲劳。

⑦对于可能被物料堵塞或腐蚀的安全阀，在其入口前设爆破片，并在安全阀与爆破片之间，加装检查阀，在其入口管道上采取反吹扫、伴热或保温等防堵措施。

⑧在管道上安装的安全阀，应设置在流体压力比较稳定且距波动源有一定距离的地方，不能安装在水平管道的死角处。

⑨对于液体介质的管道、换热器或压力容器等，当阀门关闭可能会出现热膨胀，造成压力憋高的问题时，设置的安全阀可水平安装，直接向下排出液体。

⑩对空紧急排放，管口要平整、不尖锐，没有毛刺，以防产生静电放电。

⑪安全阀安装点，不能使安全阀承受过大的背压值，应在规定允许范围内。

⑫安全阀的阀体，要支撑平稳。

⑬介质为极度和高度危害或易燃易爆介质的容器，安全阀的排出口应引至安全地点，并进行妥善处理。

两个以上的安全阀若共用一根排放管时，排放管的截面积应不小于所有安全阀出口截面积的总和，但氧气或可燃气体以及其他能相互产生化学反应的两种气体不能共用一根排放管。

2、安装要求①对于腐蚀性介质，安全阀要与爆破片组合安装。

②对于高毒性介质，要选用密封性良好的安全阀类型。

③对于高温介质安全阀，高温对弹簧影响较大，应避免选用弹簧式安全阀。

④对于重要安全阀，或者易受火灾影响的安全阀，要设置喷淋保护。

⑤对于球罐用安全阀，要安装双安全阀，且其中任何一个安全阀的泄压能力，都能满足球罐安全泄压要求。

⑥安全阀要设置静电跨线。

⑦为了防止安全阀反复启闭，产生颤振，损坏阀门，要减少安全阀入口管道的压力降，即加大入口管径、缩短入口管段。

The greedy words corrupt the gentleman, and the cold arrow shoots the hero to death.模板参考（页眉可删）安全阀的安装要求1、安全阀应直立安装并靠近被保护设备或管道。

如不能靠近布置，则从被保护设备或管道到安全阀入口管道总压降，不应超过安全阀定压值3%。

2、安全阀宜设置检修平台。

布置重量大安全阀时要考虑安全阀拆卸后吊装可能，必要时应设吊杆。

3、安全阀入口管道应采用长半径弯头。

4、安全阀出口管道设计应考虑背压不超过安全阀定压一定值。

普通型弹簧式安全阀，其背压不超过安全阀定压值10%。

5、当排入放空总管或去火炬总管介质带有凝液或可冷凝气体时，安全阀出口应高于总管；否则，应采取排液措施。

6、排入密闭系统安全阀出口管道应顺介质流向45°斜接排放总管顶部，以免总管内凝液倒流入支管，并可减少安全阀背压，7、当安全阀进出口管道上设有切断阀时，应选用单闸板闸阀，并铅封开，阀杆应水平安全，以免阀杆和阀板连接销钉腐蚀或松动时，阀板下滑。

当安全阀设有旁路阀时，该阀应铅封关。

8、安全阀的出口应无阻力，避免背压现象，若装设排泄管，其内径应大于安全阀的出口通径，安全阀排除口应注意防冻，对盛装易燃或有毒、剧毒介质的容器，排泄管应直通室外安全地点或有进行妥善处理的设施，排泄管不准装设任何阀门。

9、承压设备与安全阀之间不得装有任何阀门，对盛易燃、易爆、有毒或粘性介质的容器，为便于更换、清洗，可装截止阀，其结构和通径尺寸不应妨碍安全阀的正常运行。

10、安全阀与锅炉压力容器之间的连接短管的截面积，不得小于安全阀的流通截面，整个安全阀同时装在一个接管上，接管截面积应不小于安全阀流通截面积总和的1.25倍。

什么是安全阀？安全阀是一种由进口静压开启的自动泄压防护装置,它是压力容器最为重要的安全附件之一,它的功能是：当容器内压力超过某一定值时,依靠介质自身的压力自动开启阀门,迅速排出一定数量的介质。

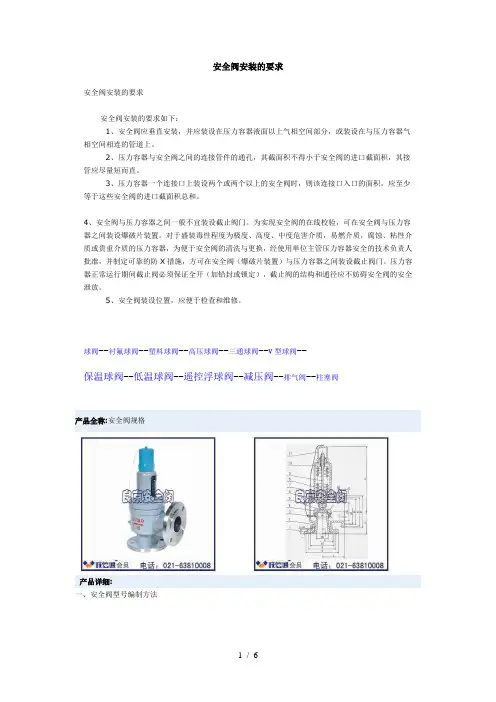

安全阀安装的要求安全阀安装的要求安全阀安装的要求如下：1、安全阀应垂直安装，并应装设在压力容器液面以上气相空间部分，或装设在与压力容器气相空间相连的管道上。

2、压力容器与安全阀之间的连接管件的通孔，其截面积不得小于安全阀的进口截面积，其接管应尽量短而直。

3、压力容器一个连接口上装设两个或两个以上的安全阀时，则该连接口入口的面积，应至少等于这些安全阀的进口截面积总和。

4、安全阀与压力容器之间一般不宜装设截止阀门。

为实现安全阀的在线校验，可在安全阀与压力容器之间装设爆破片装置。

对于盛装毒性程度为极度、高度、中度危害介质，易燃介质，腐蚀、粘性介质或贵重介质的压力容器，为便于安全阀的清洗与更换，经使用单位主管压力容器安全的技术负责人批准，并制定可靠的防X措施，方可在安全阀（爆破片装置）与压力容器之间装设截止阀门。

压力容器正常运行期间截止阀必须保证全开（加铅封或锁定），截止阀的结构和通径应不妨碍安全阀的安全泄放。

5、安全阀装设位置，应便于检查和维修。

球阀--衬氟球阀--塑料球阀--高压球阀--三通球阀--V型球阀--保温球阀--低温球阀--遥控浮球阀--减压阀--排气阀--柱塞阀产品全称:安全阀规格产品详细:一、安全阀型号编制方法二、安全阀连接形式代号连接形式代号连接形式代号内螺纹 1 对夹7外螺纹 2 卡箍8法兰 4 卡套9焊接 6三、安全阀结构形式代号结构形式代号弹簧封闭带散热片全启式0微启式 1全启式 2带扳手全启式 4 不封闭双弹簧微启式 3全启式8微启式7带控制机构全启式 6杠杆单杠杆全启式 2角形微启式 5双杠杆全启式 4 先导式9关于安全阀的选型与维护来源：宝丰阀门 | 日期：2008-08-12 | 浏览：16安全阀的主要功能是防止锅炉、压力容器等设备或管道因超压而引起安全事故发生。

当被保护体内的介质压力达到或略高于正常工作压力的某一规定值（即阀门开启压力）时，安全阀自动开启，排放部分流体，降低压力。

安全阀的安装要求-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII安全阀的安装要求1、安全阀应直立安装并靠近被保护设备或管道。

如不能靠近布置，则从被保护设备或管道到安全阀入口管道总压降，不应超过安全阀定压值3%。

2、安全阀宜设置检修平台。

布置重量大安全阀时要考虑安全阀拆卸后吊装可能，必要时应设吊杆。

3、安全阀入口管道应采用长半径弯头。

4、安全阀出口管道设计应考虑背压不超过安全阀定压一定值。

普通型弹簧式安全阀，其背压不超过安全阀定压值10%。

5、当排入放空总管或去火炬总管介质带有凝液或可冷凝气体时，安全阀出口应高于总管；否则，应采取排液措施。

6、排入密闭系统安全阀出口管道应顺介质流向45°斜接排放总管顶部，以免总管内凝液倒流入支管，并可减少安全阀背压，7、当安全阀进出口管道上设有切断阀时，应选用单闸板闸阀，并铅封开，阀杆应水平安全，以免阀杆和阀板连接销钉腐蚀或松动时，阀板下滑。

当安全阀设有旁路阀时，该阀应铅封关。

8、安全阀的出口应无阻力，避免背压现象，若装设排泄管，其内径应大于安全阀的出口通径，安全阀排除口应注意防冻，对盛装易燃或有毒、剧毒介质的容器，排泄管应直通室外安全地点或有进行妥善处理的设施，排泄管不准装设任何阀门。

9、承压设备与安全阀之间不得装有任何阀门，对盛易燃、易爆、有毒或粘性介质的容器，为便于更换、清洗，可装截止阀，其结构和通径尺寸不应妨碍安全阀的正常运行。

10、安全阀与锅炉压力容器之间的连接短管的截面积，不得小于安全阀的流通截面，整个安全阀同时装在一个接管上，接管截面积应不小于安全阀流通截面积总和的倍。

什么是安全阀安全阀是一种由进口静压开启的自动泄压防护装置,它是压力容器最为重要的安全附件之一,它的功能是：当容器内压力超过某一定值时,依靠介质自身的压力自动开启阀门,迅速排出一定数量的介质。

当容器内的压力降到允许值时,阀又自动关闭,使容器内压力始终低于允许压力的上限,自动防止因超压而可能出现的事故,所以安全阀又被称为压力容器的最终保护装置。

编订：__________________单位：__________________时间：__________________安全阀的安装要求(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-8044-30 安全阀的安装要求(正式)使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

1、安全阀应直立安装并靠近被保护设备或管道。

如不能靠近布置，则从被保护设备或管道到安全阀入口管道总压降，不应超过安全阀定压值3%。

2、安全阀宜设置检修平台。

布置重量大安全阀时要考虑安全阀拆卸后吊装可能，必要时应设吊杆。

3、安全阀入口管道应采用长半径弯头。

4、安全阀出口管道设计应考虑背压不超过安全阀定压一定值。

普通型弹簧式安全阀，其背压不超过安全阀定压值10%。

5、当排入放空总管或去火炬总管介质带有凝液或可冷凝气体时，安全阀出口应高于总管；否则，应采取排液措施。

6、排入密闭系统安全阀出口管道应顺介质流向45°斜接排放总管顶部，以免总管内凝液倒流入支管，并可减少安全阀背压，7、当安全阀进出口管道上设有切断阀时，应选用单闸板闸阀，并铅封开，阀杆应水平安全，以免阀杆和阀板连接销钉腐蚀或松动时，阀板下滑。

当安全阀设有旁路阀时，该阀应铅封关。

8、安全阀的出口应无阻力，避免背压现象，若装设排泄管，其内径应大于安全阀的出口通径，安全阀排除口应注意防冻，对盛装易燃或有毒、剧毒介质的容器，排泄管应直通室外安全地点或有进行妥善处理的设施，排泄管不准装设任何阀门。

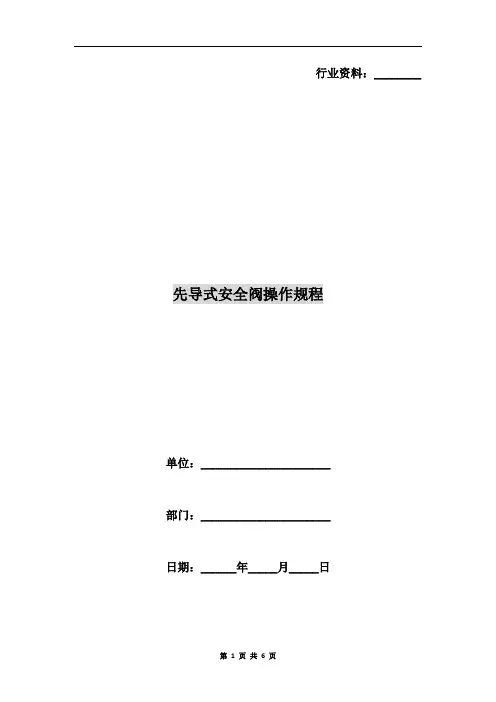

行业资料：________ 先导式安全阀操作规程单位：______________________部门：______________________日期：______年_____月_____日第1 页共6 页先导式安全阀操作规程1．3在导阀进口处接上空气或氮气气源。

1．4旋转导阀调节螺丝以压紧（或松开）弹簧，使导阀开启压力达到设定压力。

1．5连接好导阀与主阀之间的管道。

1．6打开安全阀前的切断阀门。

1．7用新鲜肥皂水检查各连接部位有无漏气。

1．8控制安全阀前压力，使安全阀启跳，排放和回座，反复测试几次，观察并记录开启压力，排放压力和回座压力值，每次排放压力和回座压力与整定压力（开启压力）之差应在规定的精度范围内。

1．9调试完毕后，固定好锁紧螺母。

2操作注意事项2．1发现安全阀动作不灵敏，起跳压力和回座压力与设定值偏离较多时，应进行检查维修。

2．2定期检查运行中的安全阀是否泄漏、卡阻及弹簧锈蚀等不正常现象，并注意观察调节螺套及调节圈紧定螺钉的锁紧螺母是否有松动，若发现问题应及时采取适当措施。

2．3应定期将安全阀拆下进行全面清洗，检查并重新定压后方可重新使用。

2．4安装在室外的安全阀要采取适当的防护措施，以防止雨雾、尘埃、锈污等脏物侵入安全阀及排放管道，当环境低于摄氏零度时，还应采取必要的防冻措施以保证安全阀动作的可靠性。

2．5重新调试完后初运行阶段，应仔细观察安全阀的运行情况。

第 2 页共 6 页2．6对安全阀进行操作时除遵守本规程外，还应遵守《压力容器安全技术监察规程》和《安全阀安全技术监察规程》（TSGZF001-xx)的相关规定。

3常见故障及排除方法，光伏发电项目安全管理办法第一条提高项目全员对安全重要性的认识，提高安全技术水平，提高全员的安全意识，经培训考试后，持证上岗。

第二条本制度适用于本项目全员。

第三条安全管理目标不发生人身死亡及群伤事故；不发生特大、重大设备、机械设备事故；不发生恶性误操作事故；不发生重大火灾事故；不发生重大交通责任事故；不发生特大环境污染事故；设施标准、行为规范、施工有序、环境整洁创建良好文明施工水平。

安全阀是锅炉、压力容器和其他受压力设备的安全附件，能够有效预防由生产装置超压引起的爆炸事故。

因此，安全阀在化工装置中非常重要。

要想透彻了解安全阀，就得从它的分类、特点、选型及安装要求开始。

一、安全阀分类及特点1、按整体结构及加载机构的不同安全阀按其整体结构及加载机构的不同可以分为重锤杠杆式、弹簧式和脉冲式三种。

三种形式的安全阀中，用得比较普遍的是弹簧式安全阀。

①重锤杠杆式安全阀重锤杠杆式安全阀是利用重锤和杠杆来平衡作用在阀瓣上的力。

根据杠杆原理，它可以使用质量较小的重锤通过杠杆的增大作用获得较大的作用力，并通过移动重锤的位置(或变换重锤的质量)来调整安全阀的开启压力。

优点：重锤杠杆式安全阀结构简单，调整容易而又比较准确，所加的载荷不会因阀瓣的升高而有较大的增加，适用于温度较高的场合，过去用得比较普遍，特别是用在锅炉和温度较高的压力容器上。

缺点：但重锤杠杆式安全阀结构比较笨重，加载机构容易振动，并常因振动而产生泄漏；其回座压力较低，开启后不易关闭及保持严密。

②弹簧式安全阀弹簧式安全阀是利用压缩弹簧的力来平衡作用在阀瓣上的力。

螺旋圈形弹簧的压缩量可以通过转动它上面的调整螺母来调节，利用这种结构就可以根据需要校正安全阀的开启(整定)压力。

优点：弹簧式安全阀结构轻便紧凑，灵敏度也比较高，安装位置不受限制，而且因为对振动的敏感性小，所以可用于移动式的压力容器上。

缺点：所加的载荷会随着阀的开启而发生变化，即随着阀瓣的升高，弹簧的压缩量增大，作用在阀瓣上的力也跟着增加。

这对安全阀的迅速开启是不利的。

另外，阀上的弹簧会由于长期受高温的影响而使弹力减小。

用于温度较高的容器上时，常常要考虑弹簧的隔热或散热问题，从而使结构变得复杂起来。

③脉冲式安全阀脉冲式安全阀由主阀和辅阀构成，通过辅阀的脉冲作用带动主阀动作、其结构复杂，通常只适用于安全泄放量很大的锅炉和压力容器。

2、按介质排放方式的不同按照介质排放方式的不同，安全阀又可以分为全封闭式、半封闭式和开放式等三种。

安全阀的安装要求1、安全阀应直立安装并靠近被保护设备或管道。

如不能靠近布置，则从被保护设备或管道到安全阀入口管道总压降，不应超过安全阀定压值3%。

2、安全阀宜设置检修平台。

布置重量大安全阀时要考虑安全阀拆卸后吊装可能，必要时应设吊杆。

3、安全阀入口管道应采用长半径弯头。

4、安全阀出口管道设计应考虑背压不超过安全阀定压一定值。

普通型弹簧式安全阀，其背压不超过安全阀定压值10%。

5、当排入放空总管或去火炬总管介质带有凝液或可冷凝气体时，安全阀出口应高于总管；否则，应采取排液措施。

6、排入密闭系统安全阀出口管道应顺介质流向45°斜接排放总管顶部，以免总管内凝液倒流入支管，并可减少安全阀背压，7、当安全阀进出口管道上设有切断阀时，应选用单闸板闸阀，并铅封开，阀杆应水平安全，以免阀杆和阀板连接销钉腐蚀或松动时，阀板下滑。

当安全阀设有旁路阀时，该阀应铅封关。

8、安全阀的出口应无阻力，避免背压现象，若装设排泄管，其内径应大于安全阀的出口通径，安全阀排除口应注意防冻，对盛装易燃或有毒、剧毒介质的容器，排泄管应直通室外安全地点或有进行妥善处理的设施，排泄管不准装设任何阀门。

9、承压设备与安全阀之间不得装有任何阀门，对盛易燃、易爆、有毒或粘性介质的容器，为便于更换、清洗，可装截止阀，其结构和通径尺寸不应妨碍安全阀的正常运行。

10、安全阀与锅炉压力容器之间的连接短管的截面积，不得小于安全阀的流通截面，整个安全阀同时装在一个接管上，接管截面积应不小于安全阀流通截面积总和的1.25倍。

什么是安全阀？安全阀是一种由进口静压开启的自动泄压防护装置,它是压力容器最为重要的安全附件之一,它的功能是：当容器内压力超过某一定值时,依靠介质自身的压力自动开启阀门,迅速排出一定数量的介质。

当容器内的压力降到允许值时,阀又自动关闭,使容器内压力始终低于允许压力的上限,自动防止因超压而可能出现的事故,所以安全阀又被称为压力容器的最终保护装置。
