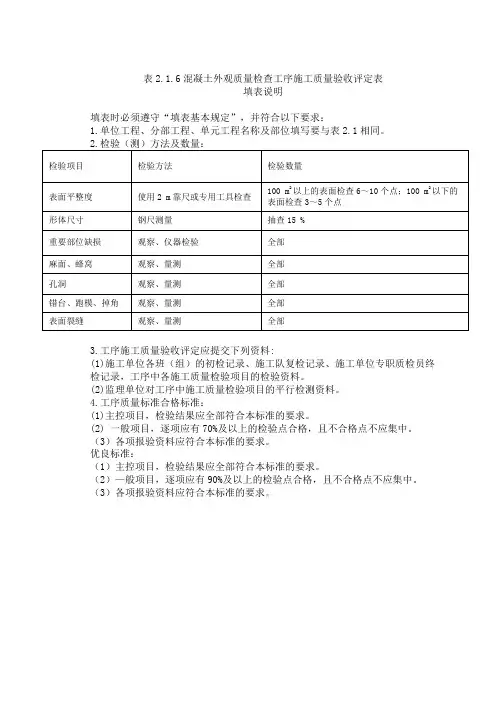

表2.1.6混凝土外观质量检查工序施工质量验收评定表
填表说明
填表时必须遵守“填表基本规定”,并符合以下要求:
1.单位工程、分部工程、单元工程名称及部位填写要与表
2.1相同。
3.工序施工质量验收评定应提交下列资料:
(1)施工单位各班(组)的初检记录、施工队复检记录、施工单位专职质检员终检记录,工序中各施工质量检验项目的检验资料。
(2)监理单位对工序中施工质量检验项目的平行检测资料。
4.工序质量标准合格标准:
(1)主控项目,检验结果应全部符合本标准的要求。
(2) 一般项目,逐项应有70%及以上的检验点合格,且不合格点不应集中。
(3)各项报验资料应符合本标准的要求。
优良标准:
(1)主控项目,检验结果应全部符合本标准的要求。
(2)—般项目,逐项应有90%及以上的检验点合格,且不合格点不应集中。
(3)各项报验资料应符合本标准的要求。
水利水电工程。
表格编号:……水电站工程钢筋工序质量评定表合同编号:XLK/0440 单元工程编码:FGWK007 表单流水号: 01一、表格编辑说明:1、引用DL/T 5113.1-2005《水电水利基本建设工程单元工程质量等级评定标准》第1部分:土建工程,并参考《水工混凝土钢筋施工规范》(DL/T 5169-2020)和《钢筋机械连接技术规程》(JGJ107-2010)调整和完善。
2、调整情况(1)在表格顶部增加了“集团公司标识”、“表格编号”。
(2)对表格外上方名称进行了调整,增加了“合同编号”、“单元工程编码”、“表单流水号”、“承包人”、“监理人”项。
(3)表头增加了“分项工程名称栏”、“施工时段”、“桩号”、“高程”,表格中增加“实测值/检验记录”栏;“检验日期”改为“评定日期”。
(4)根据现场施工需求,在主控项目和一般项目中只选用了直螺纹机械连接检查项目,其质量标准和质量检查评定结果见《钢筋直螺纹机械连接安装质量验收签证表》、《钢筋直螺纹机械连接安装质量检查记录表》;同时,在主控项目“质量评定(是否符合质量标准)”设置“□是□否□/”勾选项,填写时直接进行勾选,以简化表格填写程序;如果工程项目需要使用带肋钢筋套筒冷挤压连接或锥螺纹连接,可在主控项目第四项和一般项目第五项进行相应检查项目调整。
(5)增加“评定标准”栏,分别对“检测数量、合格标准、优良标准”进行说明,以便于评定人员进行质量等级评定。
(6)对“自检结果”、“检查结果”栏中的填写进行明确。
(7)“质量负责人”改为“初检”、“复检”、“终检”。
3、其它(1)参建设单位名称统一,施工单位:承包人、监理单位:监理人、设计单位:设计人。
(2)在实际工程运用中,可根据钢筋工艺要求对该表格不使用项目适时删减,不得漏项,以满足工程项目钢筋工序质量控制要求;同时,以简化表格项目设置。
二、表格使用说明:1、“合同编号”按照合同文件的编号填写。
“表单流水号”根据验收次数填写,同一部位2次验收时,“表单流水号”填写02,以此类推。
二、混凝土工程专项说明1.本章表格适用于大中型水利水电工程的混凝土工程的单元工程施工质量验收评定,小型水利水电工程可参照执行。
2.划分工序的单元工程,其施工质量验收评定在工序验收评定合格和施工项目实体质量检验合格的基础上进行。
不划分工序的单元工程,其施工质量验收评定在单元工程中所包含的检验项目检验合格和施工项目实体质量检验合格的基础上进行。
3.工序施工质量具备下述条件后进行验收评定:①工序中所有施工项目(或施工内容)已完成,现场具备验收条件。
②工序中所包含的施工质量检验项目经施工单位自检全部合格。
4.工序施工质量按下述程序进行验收评定:①施工单位首先对已经完成的工序施工质量按SL632标准进行自检,并做好检验记录。
②自检合格后,填写工序施工质量验收评定表,质量责任人履行相应签认手续后,向监理单位申请复核。
③监理单位收到申请后,在4h内进行复核。
监理复核包括以下内容:核查施工单位报验资料是否真实、齐全;结合平行检测和跟踪检测结果等,复核工序施工质量检验项目是否符合SL632标准的要求:在工序施工质量验收评定表中填写复核记录,并签署工序施工质量评定意见,核定工序施工质量等级,相关责任人履行相应签认手续。
5.单元工程施工质量具备下述条件后验收评定:①单元工程所含工序(或所有施工项目)已完成,施工现场具备验收的条件。
②已完工序施工质量经验收评定全部合格,有关质量缺陷已处理完毕或有监理单位批准的处理意见。
6.单元工程施工质量按下述程序进行验收评定:①施工单位首先对已经完成的单元工程施工质量进行自检,并填写检验记录。
②自检合格后,填写单元工程施工质量验收评定表,向监理单位申请复核。
③监理单位收到申报后,应在8h内进行复核。
7.监理复核包括下述内容:①核查施工单位报验资料是否真实、齐全。
②对照施工图纸及施工技术要求,结合平行检测和跟踪检测结果等,复核单元工程质量是否达到SL632标准的要求。
③检查已完单元工程遗留问题的处理情况,在单元工程施工质量验收评定表中填写复核记录,并签署单元工程施工质量评定意见,核定单元工程施工质量等级,相关责任人履行相应签认手续。

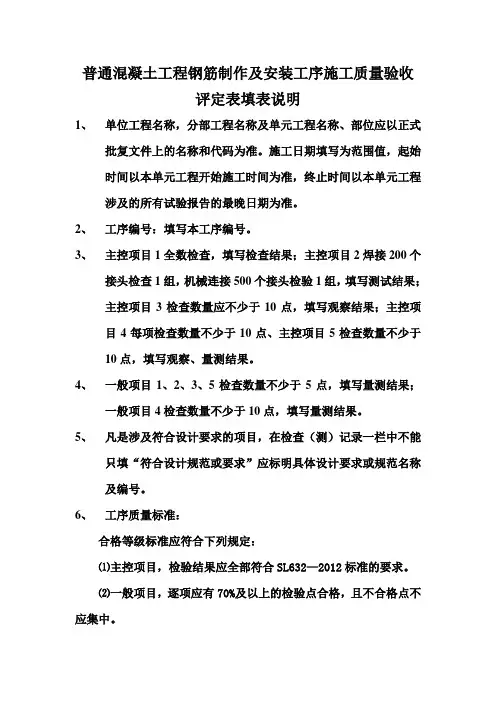

普通混凝土工程钢筋制作及安装工序施工质量验收
评定表填表说明
1、单位工程名称,分部工程名称及单元工程名称、部位应以正式
批复文件上的名称和代码为准。
施工日期填写为范围值,起始
时间以本单元工程开始施工时间为准,终止时间以本单元工程
涉及的所有试验报告的最晚日期为准。
2、工序编号:填写本工序编号。
3、主控项目1全数检查,填写检查结果;主控项目2焊接200个
接头检查1组,机械连接500个接头检验1组,填写测试结果;
主控项目3检查数量应不少于10点,填写观察结果;主控项
目4每项检查数量不少于10点、主控项目5检查数量不少于
10点,填写观察、量测结果。
4、一般项目1、2、3、5检查数量不少于5点,填写量测结果;
一般项目4检查数量不少于10点,填写量测结果。
5、凡是涉及符合设计要求的项目,在检查(测)记录一栏中不能
只填“符合设计规范或要求”应标明具体设计要求或规范名称
及编号。
6、工序质量标准:
合格等级标准应符合下列规定:
⑴主控项目,检验结果应全部符合SL632—2012标准的要求。
⑵一般项目,逐项应有70%及以上的检验点合格,且不合格点不应集中。
⑶各项报验资料应符合SL632—2012标准要求。
优良等级标准应符合下列规定:
⑴主控项目,检验结果应全部符合SL632—2012标准的要求。
⑵一般项目,逐项应有90%及以上的检验点合格,且不合格点不应集中。
⑶各项报验资料应符合SL632—2012标准要求。
