底座板后浇带划分原则

后浇带划分及施工方案一、背景介绍后浇带是在混凝土结构施工中不可或缺的重要部分，它能够提供强度、稳定性和耐久性。

在建筑、道路和桥梁等工程中，后浇带被广泛应用于增加结构的整体强度和稳定性，同时还能够提供便于施工和维护的平台。

二、后浇带划分原则后浇带的划分要根据具体的工程需要和结构要求进行，一般可以按照以下原则进行划分：1.结构板块：根据结构的功能和布局，将后浇带划分为不同的板块，如楼层、梁、柱等。

2.施工步骤：根据施工的步骤和进度，将后浇带划分为不同的阶段，如底板、墙体、顶板等。

3.空间分区：根据建筑的功能和使用需求，将后浇带划分为不同的空间区域，如车库、公共区域、住宅区域等。

4.强度要求：根据结构的设计要求，将后浇带划分为不同的强度等级，以满足结构的承载能力和使用要求。

三、后浇带施工方案后浇带的施工方案应根据具体的工程情况和要求进行设计，下面是一个常用的后浇带施工方案：1. 准备工作在开始后浇带的施工前，需要进行以下准备工作：•清理施工区域，确保无杂物和障碍物。

•定位和标记后浇带的范围和边界线。

•准备所需的施工材料和设备，如混凝土、钢筋、模板等。

2. 模板安装根据后浇带的设计要求，安装适当的模板来固定和限制混凝土的形状和尺寸：•将模板按照后浇带的划分和布局进行安装。

•确保模板的稳固和密合，以防止混凝土渗漏。

3. 钢筋布置根据后浇带的设计要求，在模板内布置适当的钢筋来增加混凝土的强度和稳定性：•根据结构的设计要求，选择适当的钢筋类型和直径。

•将钢筋按照预先设计的间距和位置进行布置。

4. 浇筑混凝土在完成模板和钢筋布置后，进行混凝土的浇筑：•使用泵车或输送带将混凝土输送到施工现场。

•将混凝土均匀地倒入模板内，并使用振动器进行浇筑和压实。

5. 养护和拆模在混凝土浇筑完成后，需要进行适当的养护和拆模工作：•在混凝土刚浇筑完成后，覆盖保护膜并进行湿养护。

•根据具体情况，确定合适的养护时间，保证混凝土的强度和稳定性。

后浇带的合理设置一‘后浇带的合理设置1、后浇带的设置遵循的是、“抗放兼备，以放为主”的设计原则。

因为普通混凝土存在开裂问题，后浇带的设置就是把大部分约束应力释放，然后用膨胀混凝土填缝以抗衡残余的应力。

2、结构设计中由于考虑沉降原因而设计的后浇带，施工中应严格按设计图纸留设。

3、由于施工原因而需要设置后浇带时，应视工程具体情况而定，留设的位置应经设计单位认可。

4、后浇带间距应合理，矩形构筑物后浇带间距一般可设为30～40mm，后浇带的宽度应考虑便于施工操作，并按结构构造要求而定，一般宽度以700～1000m为宜。

5、除设计另有要求外，后浇带处的粱板受力钢筋宜尽量断开，钢筋接头按有关规定留设，在补齐混凝土前焊接好。

6、后浇带的未浇筑混凝土前不能将部分模板、支柱拆除，否则会导致梁板形成悬臂，造成变形。

7、施工后浇带的位置宜选在结构受力较小的部位，一般在梁、板的反弯点附近(约离支座1／3跨度处)，此位置弯矩不大，剪力也不大。

8、后浇带的断面形式应考虑浇筑混凝土后连接牢固，一般宜避免留直缝。

对于板，可留斜缝，对于粱及基础，可留企口缝，而企口缝又有多种形式，可根据结构断面情况确定。

二、后浇带的施工技术措施1、模板支设根据分块图划分出的混凝土浇筑施工层段支设模板，后浇带垂直施工缝可用木模板或钢丝网模板，并严格按施工方案的要求进行；楼层后浇带模板最好使用独立支撑系统。

2、结构混凝土浇筑(1)混凝土浇筑厚度应严格按规范和施工方案进行，以免因浇筑厚度较大钢丝网模板的侧压力增大而向外凸出，造成尺寸偏差．(2)采用钢丝网模板的垂直施工缝，在混凝土浇筑和振捣过程中，应特别注意分层浇筑厚度和振捣器距钢丝网模板的距离。

为防止混凝土振捣中水泥浆流失严重，应限制振捣器与模板的距离(采用U50振捣器时不小于400ram；采用U70振捣器时不小于500mm)。

(3)为保证混凝土密实，垂直施工缝处应采用钢钎捣实。

3、浇筑结构混凝土后，垂直施工缝的处理。

基础后浇带位置设置基础后浇带位置设置，是指在建筑物施工时，为了避免在混凝土浇筑后，由于后续施工需要而无法进行的情况，事先预留一定的空间。

这样可以为后续工序提供施工条件，避免施工过程中的矛盾和冲突，确保施工的顺利进行。

基础后浇带位置设置的原则主要包括以下几个方面：1.设计方面：在设计过程中，需要根据建筑物的结构和布局来确定基础后浇带的位置。

一般情况下，基础后浇带的位置应尽量选择在建筑物的角部或拐角处，以便于后续施工的进行。

2.施工方面：在施工过程中，需要根据设计方案和施工计划，确定基础后浇带的具体位置。

一般情况下，基础后浇带的宽度应根据需要进行调整，但一般不宜小于300mm。

同时，在确定基础后浇带的位置时，还需要考虑到后续施工的顺利进行，因此应尽量避开支撑和固定部位。

3.材料方面：在选择基础后浇带的材料时，需要考虑到其抗压、抗弯、抗震等性能。

一般情况下，基础后浇带的材料可选用混凝土、钢筋、砖块等。

不同的材料有不同的性能和用途，需要根据具体情况做出选择。

基础后浇带位置设置的作用主要包括以下几个方面：1.支撑作用：基础后浇带的设置可以使得建筑物在施工过程中能够有一个稳定的支撑点，保证建筑物的稳定性和安全性。

尤其是在进行上部结构施工时，基础后浇带可以起到支撑和固定的作用，防止结构的下沉和变形，确保施工的质量和效果。

2.连接作用：基础后浇带的设置可以将不同部位的基础连接起来，使其成为一个整体。

这样可以提高基础的整体刚性和稳定性，减少可能的位移和变形，确保建筑物在使用过程中的稳定和安全。

3.后续施工作用：基础后浇带的设置可以为后续施工提供便利条件。

由于基础后浇带可以为后续工序提供施工空间，因此可以在不影响原有基础的情况下，进行后续施工工序的进行。

这样可以减少施工的冲突和矛盾，确保施工的顺利进行。

基础后浇带位置设置的注意事项主要包括以下几个方面：1.设计合理性：在进行基础后浇带位置设置时，需要考虑到建筑物的结构和布局，根据实际情况进行合理的位置选择。

结构后浇带设置原则
结构后浇带设置原则主要是为了保证混凝土结构的稳定性、耐久性和安全性，具体原则如下：
1. 浇注连续：浇筑连续的混凝土后浇带可保证结构的整体性和一致性，避免出现不连续区域的弱点。

2. 同步浇注：同一层次或相邻层次的结构部位应当同时浇注，以确保整体结构有相当的强度和刚度。

3. 合理划分：根据结构设计和施工要求，将结构分成合适的浇筑单元，便于施工管理和控制。

4. 分级浇筑：在大面积结构中，可以分级浇筑，先浇筑低部或侧部的混凝土，再进行上部或中部的浇筑，以减少浇筑高度和降低温度差。

5. 合理间隔：根据混凝土的硬化时间和施工进度，合理安排浇筑后浇带的间隔，以确保每一段浇筑后浇带的连接性和相互作用。

6. 补偿温差：根据混凝土在不同季节和温度下的收缩和膨胀特性，合理设置伸缩缝和柔性接缝，以减少温度应力和裂缝的产生。

7. 强度接头：在结构中合理设置强度接头，以确保结构的整体承载能力和传力机制的连续性。

8. 保护措施：在浇筑后，及时采取保护措施，防止后浇带的混凝土过早失水和干燥，避免产生裂缝和弱点。

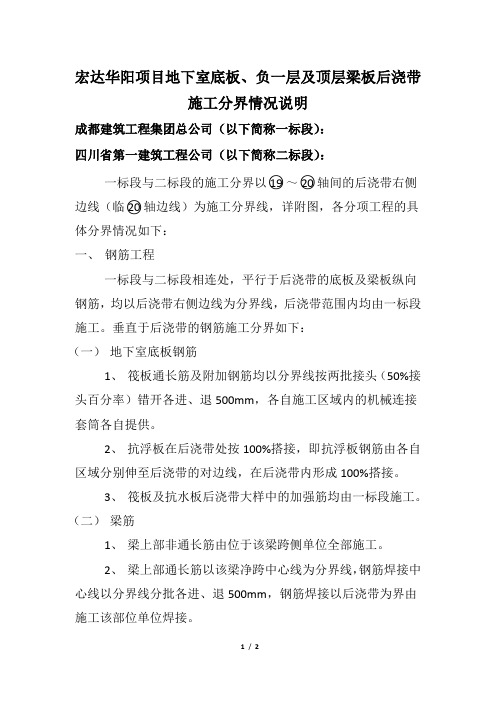

宏达华阳项目地下室底板、负一层及顶层梁板后浇带施工分界情况说明成都建筑工程集团总公司（以下简称一标段）：四川省第一建筑工程公司（以下简称二标段）：一标段与二标段的施工分界以○19～○20轴间的后浇带右侧边线（临○20轴边线）为施工分界线，详附图，各分项工程的具体分界情况如下：一、钢筋工程一标段与二标段相连处，平行于后浇带的底板及梁板纵向钢筋，均以后浇带右侧边线为分界线，后浇带范围内均由一标段施工。

垂直于后浇带的钢筋施工分界如下：（一）地下室底板钢筋1、筏板通长筋及附加钢筋均以分界线按两批接头（50%接头百分率）错开各进、退500mm，各自施工区域内的机械连接套筒各自提供。

2、抗浮板在后浇带处按100%搭接，即抗浮板钢筋由各自区域分别伸至后浇带的对边线，在后浇带内形成100%搭接。

3、筏板及抗水板后浇带大样中的加强筋均由一标段施工。

（二）梁筋1、梁上部非通长筋由位于该梁跨侧单位全部施工。

2、梁上部通长筋以该梁净跨中心线为分界线，钢筋焊接中心线以分界线分批各进、退500mm，钢筋焊接以后浇带为界由施工该部位单位焊接。

3、箍筋均以后浇带分界线为施工分界。

4、所有梁底筋均由二标段预留，预留长度为至该跨支座。

5、所有梁架立筋及梁侧面构造筋均由二标段预留其全长。

（三）板筋1、板面筋均以该板净跨（井字次梁为板跨）中心线为分界线，钢筋搭接中心线以分界线分批各进、退500mm（绑扎搭接），以后浇带分界线为界由施工该部位单位绑扎。

2、所有板底筋均由二标段预留至该跨支座。

3、后浇带的加强筋均由一标段施工。

二、其它后浇带范围内的人工捡底、砖胎模、垫层、防水层、防水保护层、砼及模板工程均一标段施工，后浇带分界线的支模加固和砼剃打及产生垃圾处理由二标实施。

注：后浇带连接处，后施工的单位必须配合先施工的单位按上述原则进行钢筋预留，以免担误砼浇筑；否则先施工的单位直接进行砼浇筑，而不承担无预留筋的责任。

本说明一式六份，施工单位执两份，监理、建设单位各执一份。

一‘后浇带的合理设置 1、后浇带的设置遵循的是、“抗放兼备，以放为主”的设计原则。

因为普通混凝土存在开裂问题，后浇带的设置就是把大部分约束应力释放，然后用膨胀混凝土填缝以抗衡残余的应力。

2、结构设计中由于考虑沉降原因而设计的后浇带，施工中应严格按设计图纸留设。

3、由于施工原因而需要设置后浇带时，应视工程具体情况而定，留设的位置应经设计单位认可。

4、后浇带间距应合理，矩形构筑物后浇带间距一般可设为30～40mm，后浇带的宽度应考虑便于施工操作，并按结构构造要求而定，一般宽度以700～1000m为宜。

5、除设计另有要求外，后浇带处的粱板受力钢筋宜尽量断开，钢筋接头按有关规定留设，在补齐混凝土前焊接好。

6、后浇带的未浇筑混凝土前不能将部分模板、支柱拆除，否则会导致梁板形成悬臂，造成变形。

7、施工后浇带的位置宜选在结构受力较小的部位，一般在梁、板的反弯点附近(约离支座1／3跨度处)，此位置弯矩不大，剪力也不大。

8、后浇带的断面形式应考虑浇筑混凝土后连接牢固，一般宜避免留直缝。

对于板，可留斜缝，对于粱及基础，可留企口缝，而企口缝又有多种形式，可根据结构断面情况确定。

二、后浇带的施工技术措施1、模板支设根据分块图划分出的混凝土浇筑施工层段支设模板，后浇带垂直施工缝可用木模板或钢丝网模板，并严格按施工方案的要求进行；楼层后浇带模板最好使用独立支撑系统。

一、施工后浇带的功能施工后浇带分为后浇沉降带、后浇收缩带和后浇温度带，分别用于解决高层主楼与低层裙房间差异沉降、钢筋混凝土收缩变形相减小温度应力等问题。

这种后浇带一般具有多种变形缝的功能，设计时应考虑以—种功能为主，其他功能为辅。

施工后浇带是整个建筑物，包括基础及L：部结构施工中的预留缝(“缝”很宽，故称为“带”)，待主体结构完成，将后浇带混凝土补齐后，这种“缝”即不存在，既在整个结构施工中解决了高层主楼与低居裙房的差异沉降，又达到了不设永久变形缝的目的。

二、施工后浇带的作法一般高层主楼与低层裙房的基础同时施工，这样回填土后场地平整，便于上部结构施工。

底座板后浇带划分原则由于桥上CRTS II型板式轨道底座无法一次施工完成，因此必须划分成几个施工段，施工段的位置及长度根据施工组织方案确定。

一般一个施工段长度为4～5km，施工段的首尾位置应设置端刺或临时端刺，临时端刺长约800m，端刺或临时端刺之间的区段为常规区。

常规区一般最短为3个浇筑段480m。

一、临时端刺设置注意事项1、左右线临时端刺起点设置应错开两孔简支梁以上。

2、临时端刺区应避开连续梁及其前后各相邻两孔简支梁、道岔区。

二、后浇带设置1、常规区混凝土浇筑段长度不大于164m，即5孔简支梁长度。

为了避免混凝土浇筑时强制力传入桥墩，在两处混凝土浇筑段之间设置钢板连接器后浇带（BL1后浇带），其在底座板混凝土浇筑段浇筑时留出。

BL1后浇带距离梁端长度不小于5m。

2、位于混凝土浇筑段中心的一个剪力齿槽后浇带（BL2）与底座混凝土同时浇筑，其余简支梁的剪力齿槽后浇带纵连前需要预留不浇筑。

此外，与底座混凝土一起浇筑的BL2后浇带尽量处于本浇筑段的中心位置，且该后浇带左右浇筑段长度差不大于15m。

3、剪力齿槽超过两排时（如连续梁及其两端各两孔简支梁上），齿槽后浇带应与底座混凝土一次浇筑，并设立BL1后浇带。

为保证连续梁及相邻两孔简支梁上BL1尽量关于先浇筑的BL2对称，可通过设置自由混凝土浇筑段来满足要求，自由混凝土浇筑段长度不大于80m。

4、距路基上常规端刺最近的BL1后浇带与常规端刺的距离不超过80m。

只有当摩擦板长度在70m到100m之间时，钢板后浇带到常规端刺的距离可以适当加大，保证后浇带位于桥上。

另外，常规端刺到先浇筑的剪力齿槽之间的距离不得大于160m。

5、对于大跨度细杆拱而言，其处理方式同连续梁。

即细杆拱及相邻的两孔简支梁上，剪力齿槽要与底座混凝土一起浇筑，并设立BL1后浇带。

通过在细杆拱上设置一定数量的自由混凝土浇筑段以满足BL1后浇带关于先浇筑的BL2后浇带的对称要求。

6、钢筋连接器后浇带与轨道板板缝的距离不小于0.7m。

底座板划分原则一、底座板施工区段划分为了方便施工组织，每个施工区段(可独立开展精调施工的段落)以4km ～5km 为宜。

K 1J 4 J 3 J 2J 1K 0≈130m ≈130m ≈100m ≈220m ≈220m≥10×32m临时端刺常规区BL1临时端刺LP5 LP4 LP3 LP2 LP1≈220m ≈220m ≈100m ≈130m ≈130mLP1 LP2 LP3 LP4 LP5K 0J 2 J 3 J 4 K 1J 1≤160m ，一般为3或5孔梁二、临时端刺布设临时端刺区位于每个施工段落的两端（或一端）。

长度约800m ，在施工期间代替永久端刺起固定常规区作用。

每个临时端刺由J1～J4 分为5 段，相邻两段之间设置一个钢板连接器后浇带（BL1）。

桥梁固定支座处设置齿槽后浇带（BL2）。

钢板连接器后浇带宽500mm ，齿槽后浇带宽678mm ，后浇带宽度必须严格控制，以确保钢筋的屈曲稳定性。

临时端刺不宜跨连续梁设置。

左右线临时端刺起点设置按错开两孔梁进行布置，避免个别桥墩承受由于底座板温差引起的较大水平力；三、后浇带布设原则①要保证后浇带缝与轨道板缝不重合（两缝距离不小于0.7m）。

②连续梁上的底座板两固定连接间必须设置1个后浇带，后浇带与任一固定连接处的距离不大于75m。

③连续梁前后各2孔简支梁上底座板在梁跨中部设置钢筋连接器后浇带，剪力齿槽区域一次浇筑混凝土。

其它简支梁固定支座上方剪力齿槽处设置剪力齿槽后浇带。

④路基上常规端刺至桥梁上最后一个固定连接处间至少设一个后浇带，后浇带与固定连接间的距离不大于75m。

即距路基上常规端刺最近的BL1后浇带与常规端刺的距离不得超过75m。

另外，常规端刺到先浇筑的剪力齿槽之间的距离不得大于160m。

⑤常规区混凝土浇筑段长度不大于164m（即5孔简支箱梁长度），为避免砼浇注时强制力传入桥墩，在两处砼浇注段之间设置钢板连接器后浇带（即BL1）。

后浇带的设置依据【最新版】目录一、后浇带的定义与作用二、后浇带的设置原则三、后浇带的设计要求四、后浇带的施工要点五、后浇带的质量验收正文一、后浇带的定义与作用后浇带是指在混凝土结构浇筑完毕后，在特定位置预留的用于后续浇筑的带状结构。

后浇带的设置主要是为了解决混凝土浇筑中的施工缝问题，以保证结构的整体性和稳定性。

二、后浇带的设置原则设置后浇带应遵循以下原则：1.根据结构受力特点和施工条件，合理设置后浇带的位置和宽度。

2.尽量减少后浇带的数量，以降低施工难度和工程成本。

3.后浇带应设置在受力较小、变形较小的部位，避免影响结构的整体稳定性。

三、后浇带的设计要求后浇带的设计应满足以下要求：1.后浇带的宽度应根据结构的受力特点和施工条件进行设计，一般不应小于 0.5 米。

2.后浇带的混凝土强度等级应与原结构相同，以保证结构的整体性和稳定性。

3.后浇带两侧的混凝土结构应进行有效连接，以提高结构的整体性。

四、后浇带的施工要点后浇带的施工应遵循以下要点：1.在原混凝土结构上设置后浇带时，应清理干净混凝土表面的松散物质和油污等。

2.后浇带的混凝土浇筑应采用与原结构相同的混凝土强度等级和配合比。

3.浇筑后浇带时，应充分振实，确保混凝土填充模板内的空隙。

4.浇筑完成后，应及时对后浇带进行养护，以保证混凝土的强度和耐久性。

五、后浇带的质量验收后浇带的质量验收应包括以下内容：1.检查后浇带的位置、宽度和混凝土强度等级是否符合设计要求。

2.检查后浇带两侧的混凝土结构连接是否牢固可靠。

3.检查后浇带的混凝土表面是否平整、光洁，无裂缝、蜂窝和麻面等质量缺陷。
