浅谈水利水电工程的勘测技术及规划设计我国水利水电工程建设取得突出的成就，在地质勘察阶段，需要做好各项处理工作，按照测试要求实施。
在整个落实过程中，确定水利水电工程项目地质问题的缺陷，实现工程建设的稳步运行。
标签：水利水电工程；勘测规划设计；勘测技术引言水利水电工程勘察设计较为特殊，其中涉及到很多类型的问题，根据现有勘察和设计要求可知，只有发挥现有检测技术的最大化作用，才能保证其合理性和稳定性。
1、水利工程设计工作的必要性1.1对设计工作制定方案在水利工程中，水利工程设计是指为达到一定的水利目标而制定的工程方案、建筑物和实施方法以及经费预算等工作。
水利工程设计的方案直接影响工程的功能、工程的安全运行和工程的投资效益，因此，水利工程设计是水利工程建设中的重要灵魂，对加强设计管理是有着非常重要的意义。
那么，对水利工程设计的必要性可以从以下几点展开分析。
1.2对设计工作进行质检在对水利水电设计工作进行质检时，要对其中每一个步骤都进行严格把关，不能只是草草了事，同时设计的工作中要注意设计进度，在保证工程质量的基础上，进一步加快设计进度。
要加强设计工作之中的审查力度，从根本上解决质量问题。
由于我国水利设计工作的质检水平普遍偏低，所以设计单位要明确指出质检的重要性，并告知设计人员，提高设计人员的设計水平2、水利水电工程勘测技术分析水利水电工程勘察设计较为特殊，其中涉及到很多类型的问题，根据现有勘察和设计要求可知，只有发挥现有检测技术的最大化作用，才能保证其合理性和稳定性。
以下将对水利水电工程地质勘测技术进行分析。
2.1物探技术物探技术在水利水电工程地质测绘中是关键所在，在系统分析和评估过程中，需要认识到物探技术的特点，以观测仪作为主要载体，在勘察区域确定勘察对象后实施。
以数据处理和地质解释为前提，按照学科技术评估实施要求落实，进而能体现出勘察技术的特点，进而实现技术有效应用。
2.1.1钻孔彩色电视系统该系统在70年代左右出现，发展至今逐渐成熟。
水利水电工程测量技术摘要：现代科技发展很快，技术进步也很快，采用比较先进的检测技术，能使工程建设取得事半功倍的成效。
例如，当前的 GPS定位系统，变形测量技术，数字地形等测量技术，都是近年来兴起的一种新型的水利水电工程测量技术。
在实践中，在使用这些新的水利水电技术之后，可以认识到自己的优点和不足，并对其进行纠正，从而拓宽其适用范围和技术特征，持续地促进着水利水电工程测量技术的升级。
关键词：水利水电；工程测量；勘测引言当前，水利工程学已成为一个集诸多科研工作者、教育艺术于一体的学科。
水电施工测量一般由测量测量、测量测量、施工测量、水下测量、竣工测量以及变形测量等主要内容组成。
节水型与能耗计量是一种独特且内涵十分丰富的计量方法，在节约水资源的研究与开发以及成功辨识方面都起着举足轻重的作用。
文章对我国节约用水与节能减排的尺度进行了初步的探讨与分析，以期对我国今后节约用水与节能减排起到一定的推动作用。
一、水利水电工程常用测量技术（一）受控测定法伴随着科技的进步，水利工程的控制测量已经从传统的控制测量向以 GPS等空间定位技术为主，以传统测绘方法为辅的现代化的控制测量方式，实现对各空间点的快速、高效、高精度的确定。
按照水利水电工程阶段和服务内容，将其分为两种类型：测图控制网和专项控制网，分别包括了平面控制和高程控制两方面的测量技术。
在水利水电工程中，以三边网、边角网、导线网和混合网等为主的测网技术为主，在大面积范围内， GPS控制网已被广泛应用，而在中地区，则以GPS控制网为第一级网，或以各种仪器组成的复合网。
（二）岩土工程中的变形监测形变监控也叫形变观测，是通过对已发生形变的物体进行观测，从而判断出物体在空间上的位置和形状上的改变情况。
在水利水电工程中，对变形进行监测的具体工作，具体包含了基准网测量、工作基点测量、变形体变形监测、监测资料分析等几个方面。
当前，最常见的变形监测方法有：大地测量法、基准线测量法、液体静力水准测量法等。

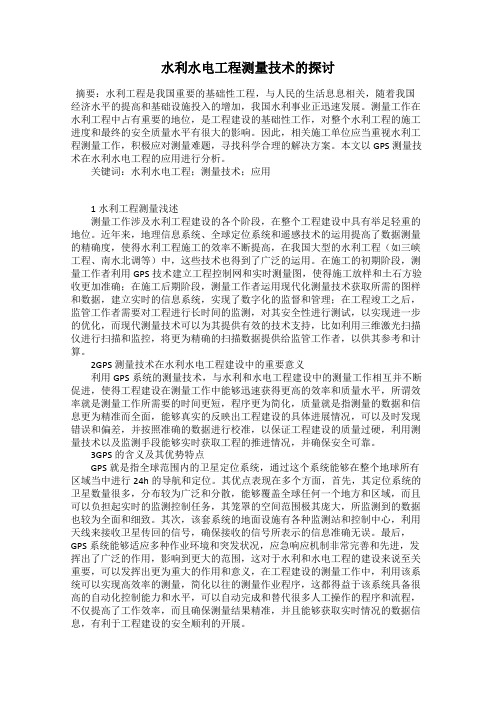

水利水电工程测量技术的探讨摘要：水利工程是我国重要的基础性工程，与人民的生活息息相关，随着我国经济水平的提高和基础设施投入的增加，我国水利事业正迅速发展。
测量工作在水利工程中占有重要的地位，是工程建设的基础性工作，对整个水利工程的施工进度和最终的安全质量水平有很大的影响。
因此，相关施工单位应当重视水利工程测量工作，积极应对测量难题，寻找科学合理的解决方案。
本文以GPS测量技术在水利水电工程的应用进行分析。
关键词：水利水电工程；测量技术；应用1水利工程测量浅述测量工作涉及水利工程建设的各个阶段，在整个工程建设中具有举足轻重的地位。
近年来，地理信息系统、全球定位系统和遥感技术的运用提高了数据测量的精确度，使得水利工程施工的效率不断提高，在我国大型的水利工程（如三峡工程、南水北调等）中，这些技术也得到了广泛的运用。
在施工的初期阶段，测量工作者利用GPS技术建立工程控制网和实时测量图，使得施工放样和土石方验收更加准确；在施工后期阶段，测量工作者运用现代化测量技术获取所需的图样和数据，建立实时的信息系统，实现了数字化的监督和管理；在工程竣工之后，监管工作者需要对工程进行长时间的监测，对其安全性进行测试，以实现进一步的优化，而现代测量技术可以为其提供有效的技术支持，比如利用三维激光扫描仪进行扫描和监控，将更为精确的扫描数据提供给监管工作者，以供其参考和计算。
2GPS测量技术在水利水电工程建设中的重要意义利用GPS系统的测量技术，与水利和水电工程建设中的测量工作相互并不断促进，使得工程建设在测量工作中能够迅速获得更高的效率和质量水平，所谓效率就是测量工作所需要的时间更短，程序更为简化，质量就是指测量的数据和信息更为精准而全面，能够真实的反映出工程建设的具体进展情况，可以及时发现错误和偏差，并按照准确的数据进行校准，以保证工程建设的质量过硬，利用测量技术以及监测手段能够实时获取工程的推进情况，并确保安全可靠。
3GPS的含义及其优势特点GPS就是指全球范围内的卫星定位系统，通过这个系统能够在整个地球所有区域当中进行24h的导航和定位。
水利水电工程测量技术要点分析摘要：随着我国经济的发展，国民生活水平的提升，水利水电工程的发展也越来越受到人们重视。
水利水电工程想要扩大发展规模，提高工程质量，就要不断引进先进的技术，利用技术来优化工程建设质量。
在水利水电工程中，测量技术是非常关键的，精确的测量结果直接与水利水电工程的质量挂钩。
为此，本文将围绕水利水电工程的测量技术来进行分析，以供参考。
关键词：水利水电工程；测量技术；要点分析引言水利水电工程在我国有着非常重要的作用，想要提高其工程质量，离不开精确科学的测量技术。
但水利水电工程本身施工难点很多，在测量收集数据的过程中，其结果也会受到各种外界环境的干扰而存在一定的误差。
想要得到更精确的测量结果，需要引进更先进的测量技术，了解水利水电工程测量难点要点。
一、水利水电工程误差影响因素分析（一）测量结果容易受大气折光影响水利水电工程主要是在地面上施工，在测量的过程中，光线透过大气折射，其中的雾气、蒸气以及水珠等介质会使得光线在传播过程中发生折射，从而形成折光现象。
在折光现象的影响下，测量水平角会出现一定程度的偏差，从而影响最终的测量结果。
正午前后的大气折光系数K值最小，并且折光系数稳定，因此在这一时间内进行数据测量最合适。
但如果是进行水准测量时，则需要在太阳升起后或者落下前的两个小时内进行测量。
（二）测量结果容易受气压影响气压的变化也会影响到水利水电工程的距离测量结果。
研究表明，当气压变化在一千米以上，即1mmHg时，所产生的测距误差为0.05毫米，任何微小的误差都有可能给测量结果带来影响，因此相关人员在做测距工作时需要充分考虑到气压带来的影响。
当测距较大并且对其测量的精确度要求较高时，需要将测量结果修正，再来进行记录。
修正后的测量结果会更加准确，越是精确的测量结果越有利于后续的施工作业。
（三）测量结果容易受温度影响除了折光原因、气压原因之外，测量结果还有可能会随着温度的影响而发生偏差。
因为气温的变化会导致大气中的水雾、水蒸气含量发生改变，从而影响光线的传播。
浅谈水利水电工程测量技术摘要：测量技术贯穿于水利水电工程勘测、设计、施工以及竣工等流程，为水利工程满足设计与使用标准发挥积极作用，目前我国存在一些水利工程项目因选择不合理的测量技术，而导致出现测量高误差、低精度和施工效率低等情况。
本文详细阐述水利工程常见的测量技术，深入剖析变形测量、水下地形测量、地下洞口测量、地形测量等技术要点，对总结我国现有测量水利工程技术具有积极指导意义。
关键词：水利水电；工程测量；技术要点前言：随着工程测量技术高速发展与测量设备更新不断加快，水利工程测量朝着数据采集自动化、数据处理规范化、数据测量精确化的方向快速发展。
在工程测量领域中，水利水电工程测量是专业对水利水电工程进行测绘服务的学科，根据目前水利水电工程的施工环节，将其测量阶段分为勘察设计、施工建设以及运营使用阶段。
水利与水电的测量工程内容主要包括变形测量、水下地形测量、地下洞口测量、地形测量等，在测量过程中融入大地测绘技术、卫星定位技术、数字遥感技术以及地理信息技术等先进科学技术，其测量技术已经涉及路线测绘、地界测量、计量测量等领域。
1.变形测量变形测量主要通过测量对变形物体，来判断物体内部与空间位置形态的主体变化，水利工程的变形测量的内容涉及工作基点、基准网点、材料监测、构件变形分析等内容，目前变形测量常采用基准线法、大地测绘法、静力液体水准测绘法等。
1.1基准线测绘法基准线法是测量人员在水利水电工程测量中最广泛使用的测量方法，主要是测量对象为重力坝、土石坝以及支墩坝等体量较大的坝体，测量人员对体量较小的坝体通常选择准直激光法、视准线法进行测量，对于拱坝坝体则选择垂线法进行测量。
视准线法主要是用来监测坝体水平位移的方法，具有高精度、低成本、监测速度快等特点，视准线读数设备由传统人工视准测读仪快速发展为先进的光电跟踪式视准仪、感应式电容视准仪以及电磁式视准仪，实现了自动化实时监测。
垂线法主要是用来监测坝体纵向位移变形的方法，其中正垂线法主要运用在监测水利工程不同高度的水平位移、挠度以及斜率等。
浅谈水利水电工程的测量技术随着我国经济的不断发展，人民生活水平的不断提高，同时也带动了各行各业的发展，近些年，水利水电工程表现比较突出，并且在工程建设中占据重要位置。
水利水电工程的施工过程比较复杂，所以在施工过程中对工程测量人员的要求也高。
工程测量是水利水电工程施工的重要技术手段，强化施工人员的工程测量概念，提高测量人员专业技术水平，是水利水电工程顺利进行的重要因素，也是水利水电工程质量的有效保证。
标签：水利水电工程测量技术0引言工程有关测量按工程作业的先后顺序可分为运营管理、建筑施工、规划设计等；按照服务的对象可以分为以下几种：城市建设相关测量、输油管管道或者输电线线路、水利建设测量、地下或者隧道建设测量、桥梁或公路铁路建设测量、工业建筑测量。
不同类型工程不同的建设中测量、测绘的具体工作特色鲜明，但是其中的方法及其原理大同小异。
其中，水利水电工程中设计阶段设计的测量主要有工程控制、地形图、纵横断面图等几方面的测量。
1测量工程在水利水电中的主要作用测量水利水电工程建设是一项非常重要的工作，水利工程规划设计，需要大量的实地考察资料与具体数据，采用工程测量进行现场勘测，也是给设计规划提供基本数据。
测量工作贯穿整个水利水电工程，工程测量要有正确认识态度。
测量工作必须按照建设单位的建设规模和要求进行，结合自然条件，开展水利水电工程建设。
现场对建筑物的具体位置测量，对工程施工中的几何尺寸核对与测定。
水利水电工程具有特殊性，在建设工程结束后，应该定期对工程进行验收，有些问题可能是自然环境因素引起，所以在建设过程中或初期不会被发现，但在经过一段时间之后，问题就会显现出来，导致这些问题的主要原因，是施工过程中，没有对施工设计进行全面合理的规划，或是施工过程中，遇到问题没有及时解决。
2水利水电工程的测量技术2.1工程控制测量（1）通常水利水电工程实施场所都具有狭长、独立的特点，因此，平面控制系统应该根据工程实施位置和项目大小来确定。
浅谈水利水电工程测量技术
［摘要］工程测量是一门研究各类工程建设在规划、设计、施工阶段以及运行管理全过程、全方位测量工作的科学技术测量工作贯穿着整个水利水电工程，并在水利水电工程施工过程中扮演着非常重要的角色，起着至关重要的作用。
概括分析地形测量、水下测量、变形监测以及地下洞室测量的技术要点，并总结未来水利水电工程测量技术的发展方向，这对于我国水利水电工程测量技术的发展崛起起到了良好的理论指导意义。
［关键词］水利水电工程，技术研究，测量技术，
水利水电工程测量是工程测量学科的分支，是一门直接为水利水电工程建设服务的专业性学科。
随着测绘新技术的发展和测绘新设备的应用，水利水电工程测量技术得到了日新月异的发展。
水利水电工程测量技术发展趋势和方向是：测量数据采集和处理的自动化、实时化、数字化；测量数据管理的科学化、标准化、规格化；测量数据传播与应用的网络化、多样化、社会化。
按照工程建设程序，水利水电工程测量分为规划设计阶段的测量、施工兴建阶段的测量和运营管理阶段的测量。
按照测量内容，水利水电工程测量分为地形测量、水下测量、变形监测以及地下洞室测量等几部分，
1.测量在水利水电工程的重要性
测量是一门实践性强，技术操作性要求高，是贯穿于水利水电工程建设全过程的基本工作，是从事水利水电工程规划设计与施工技术工作的基本条件。
在水利水电工程建设中起着举足轻重的作用，被誉为工程建设的眼睛和尖刀兵。
测量作为一门能采集和表示各种地物和地貌的形状、大小、位置等几何信息，以及能把设计的建筑物、设备等按设计的形状、大小和位置准确地在实地标定出来的技术，在各种工程建设中的应用广泛。
2.变形监测变形监测。
变形监测是对变形体进行测量，确定其空间位置及内部形态的变化特征。
水利水电工程的变形监测主要包括基准网测量、工作基点测量、变形体变形监测、监测资料分析等内容，目前常用的变形监测方法主要有大地测量法以及液体静力水准测量等方法。
2.1大地测量法大地测量方法是变形监测的经典方法。
此方法可完成变形监测基准网测量、工作基点测量、变形体变形监测等工作，测量设备主要有电子水准仪、精密全站仪，测量方法包括传统的三角测量、几何水准测量、交会测量和现代的边角测量、三角高程测量等方法。
2.2基准线测量法基准线法是水平位移变形监侧的常用方法
土石坝、重力坝、支墩坝等直线形大坝的坝体、坝基一般采用引张线法、真空激光准直法和垂线法观测，若坝体较短可采用视准线法、大气激光准直法观测；拱坝坝体坝基主要采用垂线法或大地测量法观测；近坝区岩体、高边坡、滑坡体水平位移监测主要采用大地测量法、视准线法和垂线法。
2.3液体静力水准测量方法垂直位移监测技术主要有水准测量。
三角高程测量、液体静力水准测量技术，目前发展最快的是液体静力水准测量技术。
液体静力水准测量系统特别适用于坝体廊道内高程观测及高程传递，它通过各种类型的传感器测量容器的液面高度，可同时获取数十乃至数百个监测点的高程，具有高精度、遥测、自动化、可移动和持续测量等特点。
3. 地形测量地形测量指的是测绘地形图的作业。
即对地球表面的地物、地形在水平面上的投影位置和高程进行测定，并按一定比例缩小，用符号和注记绘制成地形图。
随着全站仪和计算机技术的普及，开发数字成图软件，并采用三维数字地形测绘技术已经成为现代数字地形测绘技术的主要方向。
数字化测绘技术的作业模式主要有：电子平板模式、数字测记模式和数字摄影测量模式。
电子平板模式主要采用全站仪、便携机以及地形图绘图软件，作业方式有测站和镜站两种。
3.1其特点是模拟传统白纸成图，作业直观，无需编码，测绘不易产生错漏。
但便携机电池使用时间短、相对笨重且稳定性差，比较适合平坦地区、城镇地区地形测图，不适合环境条件恶劣的水利水电工程地形图测绘。
数字测记模式主要采用全站仪、草图以及带有地物编码的地形图内业绘图软件等。
3.2它适合各类环境数字地形图测绘，但是作业不直观，测量点号与草图点号可能产生不一致，易产生地物错漏，对现场绘制草图人员要求较高。
数字摄影测量模式主要采用全站仪、掌上测图系统以及地形图内业绘图软件。
它克服了笔记本电脑电子平板的缺点，发挥笔记本电脑、电子手薄、掌上平板的优点，可视化界面，人性化设计，操作简单，携带方便，环境适应性强，是目前较为理想的野外测绘数据采集及成图工具。
4.数字地形测绘技术
随着全站仪和计算机技术的普及应用，形成了多种大比例尺地形图的数字测绘方法，开发出具有自主知识版权的优秀数字成图软件，采用三维测绘技术，不仅可满足地形图和专业图测绘成图，还可进行GIS前端数据采集与更新。
数字化测绘技术作业模式主要采用电子平板模式、数字测记模式和数字摄影测量模式。
4.1变形监测变形监测又称变形测量，是对变形体进行测量，确定其空间位
置及内部形态的变化特征。
水利水电工程的变形监测主要包括基准网测量、工作基点测量、变形体变形监测、监测资料分析等内容，目前常用的变形监测方法主要有大地测量法、基准线测量法以及液体静力水准测量方法等等。
4.2大地测量法大地测量方法是变形监测的经典方法，
此测量法可完成变形监测基准网测量、工作基点测量、变形体变形监测等工作，测量设备主要有电子水准仪、精密全站仪，测量方法包括传统的三角测量、几何水准测量、交会测量和现代的边角测量、三角高程测量等方法。
大地测量方法利用常规大地测量仪器，理论方法成熟，数据可靠，观测费用较低，但观测时间长，劳动强度高，精度易受观测条件影响，自动化和智能化程度较低效率较为低下。
5.结语
近年来，我国水利水电工程测量研究投入增多，发展很快，进步很大，取得了显著成绩;但东西部、单位间发展不平衡，不能满足水利水电工程建设的需要。
令人可喜的是，随着计算机技术的进—步发展，以及GPS、RS、GIS、3S集成技术等测绘新技术以及数字化测绘、地面测量等先进技术设备的应用，水利水电工程测量方法和手段必将不断更新换代，服务领域也将不断拓宽。
未来的水利水电工程测量技术定会向着测量数据采集和处理的自动化、实时化、数字化，测量数据管理的科学化、标准化、规格化和测量数据传播与应用的网络化、多样化、社会化的方向发展。
参考文献：
[1]吕宁江.山东省小型农用水利工程建设技术手册[M].黄河水利出版社，2009.2.
[2]黄悦敏.浅谈小型水利工程建设质量管理[J].科技资讯, 2009，
[3]张春生.浅谈小型水利工程建设质量管理[J].海河水刊,
2009,(1):1-2
注：文章内所有公式及图表请用PDF形式查看。
