电子项目作业 电子秒表资料

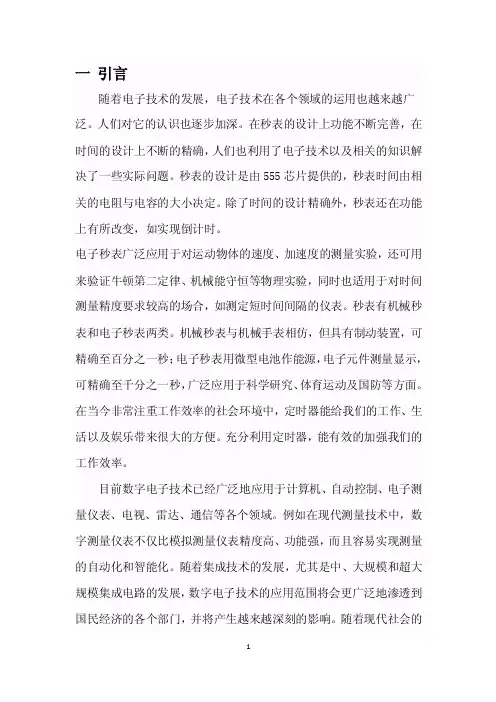

一引言随着电子技术的发展，电子技术在各个领域的运用也越来越广泛。

人们对它的认识也逐步加深。

在秒表的设计上功能不断完善，在时间的设计上不断的精确，人们也利用了电子技术以及相关的知识解决了一些实际问题。

秒表的设计是由555芯片提供的，秒表时间由相关的电阻与电容的大小决定。

除了时间的设计精确外，秒表还在功能上有所改变，如实现倒计时。

电子秒表广泛应用于对运动物体的速度、加速度的测量实验，还可用来验证牛顿第二定律、机械能守恒等物理实验，同时也适用于对时间测量精度要求较高的场合，如测定短时间间隔的仪表。

秒表有机械秒表和电子秒表两类。

机械秒表与机械手表相仿，但具有制动装置，可精确至百分之一秒；电子秒表用微型电池作能源，电子元件测量显示，可精确至千分之一秒，广泛应用于科学研究、体育运动及国防等方面。

在当今非常注重工作效率的社会环境中，定时器能给我们的工作、生活以及娱乐带来很大的方便。

充分利用定时器，能有效的加强我们的工作效率。

目前数字电子技术已经广泛地应用于计算机、自动控制、电子测量仪表、电视、雷达、通信等各个领域。

例如在现代测量技术中，数字测量仪表不仅比模拟测量仪表精度高、功能强，而且容易实现测量的自动化和智能化。

随着集成技术的发展，尤其是中、大规模和超大规模集成电路的发展，数字电子技术的应用范围将会更广泛地渗透到国民经济的各个部门，并将产生越来越深刻的影响。

随着现代社会的电子科技的迅速发展，要求我们要理论联系实际，数字电路课题设计的进行使我们有了这个非常好的机会，通过这种综合性训练，我们的动手能力、实际操作能力、综合知识应用能力得到了更好的提升。

本设计是基于数字电路和模拟电路的电子秒表的设计思路及实现方法。

本设计中，充分利用数字电路的计数、译码、显示的优良特性，使整个设计达到了比较满意的效果。

本设计主要有时基产生电路、电源、分频电路、计数与译码电路（包括显示电路）、开关按钮电路组成。

所设计的电子秒表达到了设计要求的各项指标，并且在这个基础上进行了功能扩展。

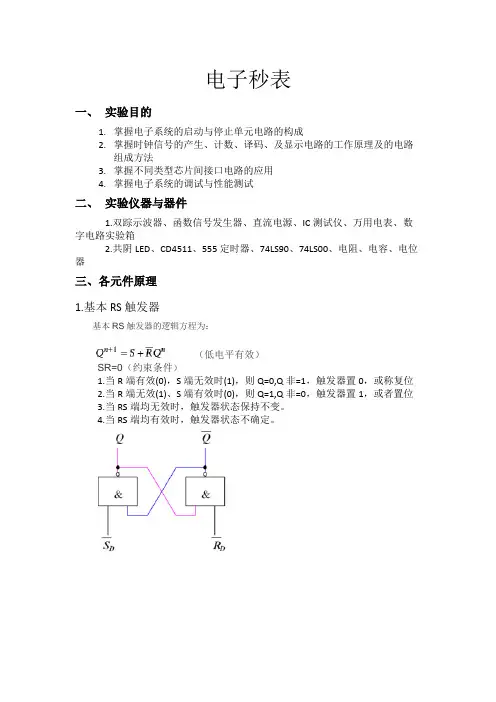

电子秒表一、实验目的1.掌握电子系统的启动与停止单元电路的构成2.掌握时钟信号的产生、计数、译码、及显示电路的工作原理及的电路组成方法3.掌握不同类型芯片间接口电路的应用4.掌握电子系统的调试与性能测试二、实验仪器与器件1.双踪示波器、函数信号发生器、直流电源、IC测试仪、万用电表、数字电路实验箱2.共阴LED、CD4511、555定时器、74LS90、74LS00、电阻、电容、电位器三、各元件原理1.基本RS触发器基本RS触发器的逻辑方程为：（低电平有效）SR=0（约束条件）1.当R端有效(0)，S端无效时(1)，则Q=0,Q非=1，触发器置0，或称复位2.当R端无效(1)、S端有效时(0)，则Q=1,Q非=0，触发器置1，或者置位3.当RS端均无效时，触发器状态保持不变。

4.当RS端均有效时，触发器状态不确定。

2.555定时器它的各个引脚功能如下：1脚：外接电源负端VSS或接地，一般情况下接地。

2脚：低触发端TR。

3脚：输出端Vo4脚：是直接清零端。

当此端接低电平，则时基电路不工作，此时不论TR、TH处于何电平，时基电路输出为“0”，该端不用时应接高电平。

5脚：VC为控制电压端。

若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF电容接地，以防引入干扰。

6脚：高触发端TH。

7脚：放电端。

该端与放电管集电极相连，用做定时器时电容的放电。

8脚：外接电源VCC，双极型时基电路VCC的范围是4.5 ~ 16V，CMOS型时555定时器的应用：(1)多谐振荡器多谐振荡器又称为无稳态触发器，它没有稳定的输出状态，只有两个暂稳态。

在电路处于某一暂稳态后，经过一段时间可以自行触发翻转到另一暂稳态。

两个暂稳态自行相互转换而输出一系列矩形波。

多谐振荡器可用作方波发生器。

输出高电平时间T=(R1+R2)Cln2输出低电平时间T=R2Cln2振荡周期T=(R1+2R2)Cln2（2）单稳态电路单稳态触发器只有一个稳态状态。

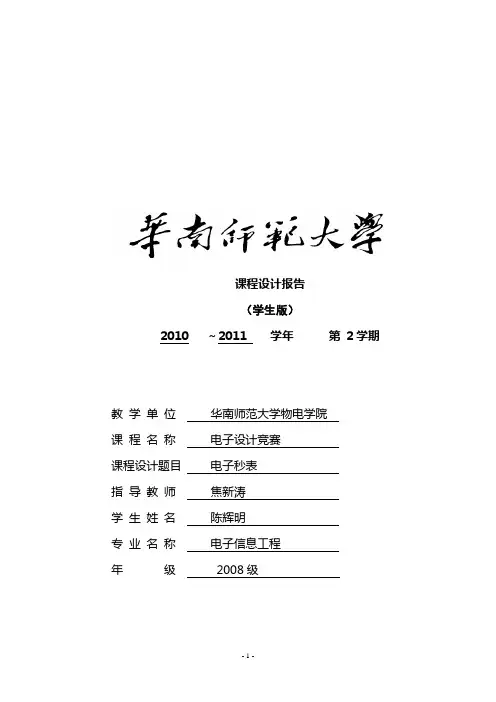

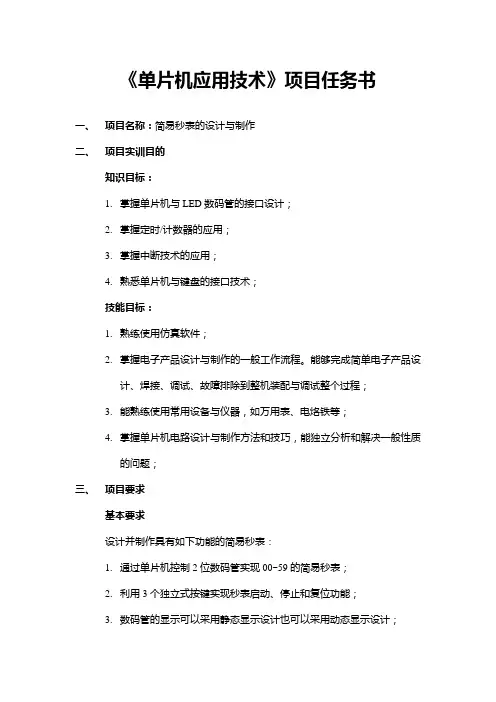

课程设计报告（学生版）2010 ～2011 学年第 2学期教学单位华南师范大学物电学院课程名称电子设计竞赛课程设计题目电子秒表指导教师焦新涛学生姓名陈辉明专业名称电子信息工程年级 2008级电子秒表1.设计目的利用单片机定时器/计数器中断设计秒表，从而实现秒、0.1秒的计时。

综合运用所学的《单片机原理与应用》理论知识，通过实践加强对所学知识的理解，具备设计单片机应用系统的能力。

通过本次系统设计加深对单片机掌握定时器、外部中断的设置和编程原理的全面认识复习和掌握，对单片机实际的应用作进一步的了解。

通过本次系统设计，增强自己的动手能力。

认识单片机在日常生活中的应用的广泛性，实用性。

2.设计要求本系统利用单片机的定时器/计数器定时和记数的原理，通过采用proteus仿真软件来模拟实现。

模拟利用AT89C52单片机、LED数码管以及控件来控制秒表的计数以及计数的开启/暂停/继续与复位！其中有三个数码管用来显示数据，一个数码管显示分（两位），一个数码管显示秒（两位），另一个数码管显示十分之一秒，十分之一秒的数码管计数从0~9，满十进一后显示秒的数码管的数字加一，并且十分之一秒显示清零重新从零计数。

秒的数码管计数从00～59，满59后进一后显示分的数码管加一，并且秒显示清零重新从零计数。

分的数码管计数从00开始。

计分数码管采用两位的数码管，当计数超过范围是所有数码管全部清零重新计数。

3.设计原理3.1主要元件：1个AT89S52芯片、2个独立键盘、3个LED数码管。

3.2工作原理：（1）电子秒表的系统设计是利用单片机的定时器功能，在周期的时间内产生中断来执行既定的程序，单片机AT89S52共有3个定时器，本系统采用了定时器1的工作模式1：此工作模式中，计数寄存器由16位组成，此时TH1、TL1都作为8位计数器使用，工作原理为：TL1计数溢出向TH1进位，TH1计数溢出时置位TF1=1，并向CPU申请中断，最大的计数值为216 =65536 （2）系统采用的晶振频率为f osc =12MHz，机器周期为T cy =1us ，定时范围为1~65536us。

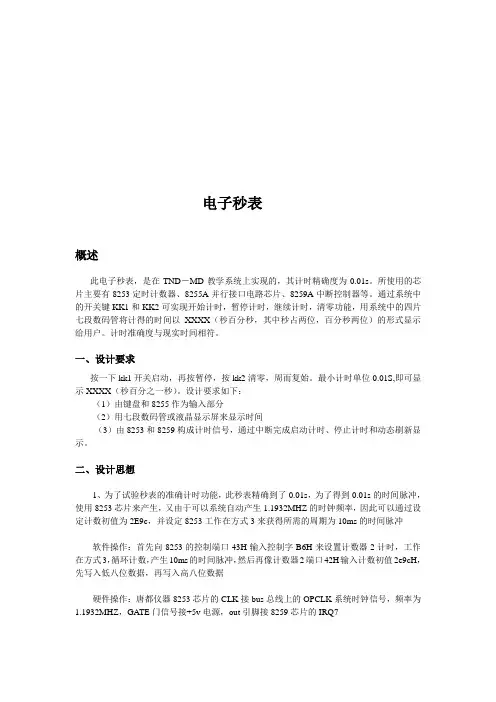

电子秒表概述此电子秒表，是在TND－MD教学系统上实现的，其计时精确度为0.01s。

所使用的芯片主要有8253定时计数器、8255A并行接口电路芯片、8259A中断控制器等。

通过系统中的开关键KK1和KK2可实现开始计时，暂停计时，继续计时，清零功能，用系统中的四片七段数码管将计得的时间以XXXX（秒百分秒，其中秒占两位，百分秒两位）的形式显示给用户。

计时准确度与现实时间相符。

一、设计要求按一下kk1开关启动，再按暂停，按kk2清零，周而复始。

最小计时单位0.01S,即可显示XXXX（秒百分之一秒）。

设计要求如下：（1）由键盘和8255作为输入部分（2）用七段数码管或液晶显示屏来显示时间（3）由8253和8259构成计时信号，通过中断完成启动计时、停止计时和动态刷新显示。

二、设计思想1、为了试验秒表的准确计时功能，此秒表精确到了0.01s，为了得到0.01s的时间脉冲，使用8253芯片来产生，又由于可以系统自动产生1.1932MHZ的时钟频率，因此可以通过设定计数初值为2E9c，并设定8253工作在方式3来获得所需的周期为10ms的时间脉冲软件操作：首先向8253的控制端口43H输入控制字B6H来设置计数器2计时，工作在方式3，循环计数，产生10ms的时间脉冲，然后再像计数器2端口42H输入计数初值2e9cH，先写入低八位数据，再写入高八位数据硬件操作：唐都仪器8253芯片的CLK接bus总线上的OPCLK系统时钟信号，频率为1.1932MHZ，GATE门信号接+5v电源，out引脚接8259芯片的IRQ72、为了驱动数码管，需使用8255芯片，通过设定控制字，用其PB端口来驱动段，PA 端口来驱动位，软件操作：向8255的控制端口63H输入控制字81H，使其三个端口都工作在方式0，PA（60H）端口的低四位用来驱动数码的位，PB端口（61H）用来驱动数码管的段，然后用E命令重新开辟一块内存区域，用来存放数码管0-9的字模3FH，06H，5BH，4FH，66H，6DH，7DH，07H，7FH，6FH硬件操作：唐都仪器上的8255芯片的PA0~PA3引脚接数码管的X4~X1引脚，PB0~PB7引脚接数码管的0~DP引脚3、为了能够实现系统的中断调用，需使用8259芯片的IRQ2,IRQ6,IRQ7引脚，其中断向量分别为：0AH，0EH，0FH把三个中断服务程序的的入口地址分别填入这三个中断向量所指向的内存地址，IRQ2接KK1控制秒表的启动和暂停，IRQ6接KK2控制秒表的复位软件操作：IRQ2的中断向量乘以四得：0028H，然后向这个地址填入IRQ2服务程序的入口地址（mov [0028],IRQ2）,然后向002a地址填入中断向量表的段地址:0000H,IRQ6的中断的首地址为：0038H，填入中断服务程序入口地址mov [0038],IRQ6，填入段地址mov [003a],0000H,IRQ7中断的首地址：003cH，填入中断服务程序入口地址：mov [003c],IRQ7,t 填入段地址：mov [003e],0000H..三、设计所用芯片及工作原理1、8255芯片工作原理接口电路在CPU和I/O设备之间起着信号的变换和传输的作用。
