新建铁路栅栏施工工艺标准-示范

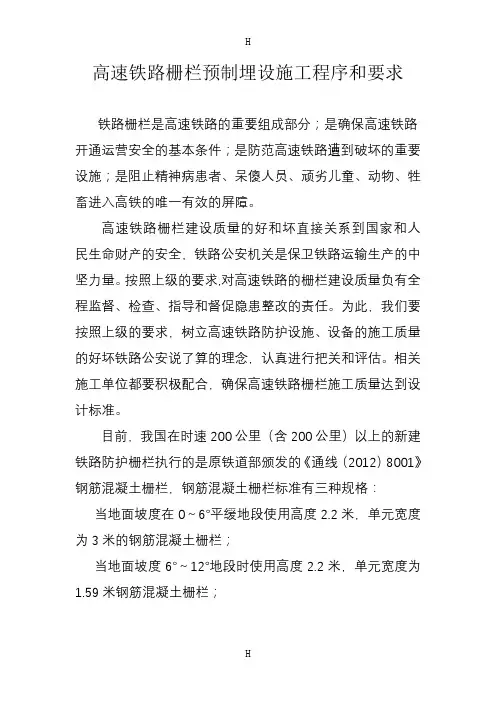

高速铁路栅栏预制埋设施工程序和要求铁路栅栏是高速铁路的重要组成部分；是确保高速铁路开通运营安全的基本条件；是防范高速铁路遭到破坏的重要设施；是阻止精神病患者、呆傻人员、顽劣儿童、动物、牲畜进入高铁的唯一有效的屏障。

高速铁路栅栏建设质量的好和坏直接关系到国家和人民生命财产的安全，铁路公安机关是保卫铁路运输生产的中坚力量。

按照上级的要求,对高速铁路的栅栏建设质量负有全程监督、检查、指导和督促隐患整改的责任。

为此，我们要按照上级的要求，树立高速铁路防护设施、设备的施工质量的好坏铁路公安说了算的理念，认真进行把关和评估。

相关施工单位都要积极配合，确保高速铁路栅栏施工质量达到设计标准。

目前，我国在时速200公里（含200公里）以上的新建铁路防护栅栏执行的是原铁道部颁发的《通线（2012）8001》钢筋混凝土栅栏，钢筋混凝土栅栏标准有三种规格：当地面坡度在0～6°平缓地段使用高度2.2米，单元宽度为3米的钢筋混凝土栅栏；当地面坡度6°～12°地段时使用高度2.2米，单元宽度为1.59米钢筋混凝土栅栏；当地面坡度12°～36°地段时使用高度2.2米，单元宽度为1.15米钢筋混凝土栅栏，上述三种钢筋混凝土均在地面坡度≤36°时使用。

当地面纵向坡度大于36°时，设计单位应根据地形条件进行个别设计，截面尺寸及形式应与本图保持一致并保证栅栏达到有效防护高度。

大型车站两端有景观或高度要求的特殊地段，若不采用本图集的防护栅栏形式时，需要独立设计并报相关鉴定部门审批。

（车站基本站台两侧要求全部采用实体墙）防护栅栏安装要求做到“严、直、齐、美”即：线路封闭严实，不留有间隙；沿线路方向顺直，不忽远忽近；防护栅栏顶端与下端纵向过渡平滑整齐，不忽高忽低；要求整体效果美观，避免给人零乱感觉。

一、钢筋混凝土栅栏预制1、平整预制场地：要由足够的平整场地用于栅栏构件的预制。

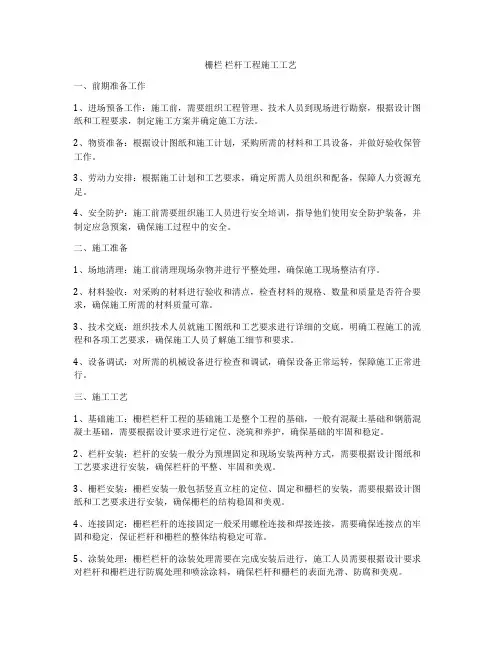

栅栏栏杆工程施工工艺一、前期准备工作1、进场预备工作：施工前，需要组织工程管理、技术人员到现场进行勘察，根据设计图纸和工程要求，制定施工方案并确定施工方法。

2、物资准备：根据设计图纸和施工计划，采购所需的材料和工具设备，并做好验收保管工作。

3、劳动力安排：根据施工计划和工艺要求，确定所需人员组织和配备，保障人力资源充足。

4、安全防护：施工前需要组织施工人员进行安全培训，指导他们使用安全防护装备，并制定应急预案，确保施工过程中的安全。

二、施工准备1、场地清理：施工前清理现场杂物并进行平整处理，确保施工现场整洁有序。

2、材料验收：对采购的材料进行验收和清点，检查材料的规格、数量和质量是否符合要求，确保施工所需的材料质量可靠。

3、技术交底：组织技术人员就施工图纸和工艺要求进行详细的交底，明确工程施工的流程和各项工艺要求，确保施工人员了解施工细节和要求。

4、设备调试：对所需的机械设备进行检查和调试，确保设备正常运转，保障施工正常进行。

三、施工工艺1、基础施工：栅栏栏杆工程的基础施工是整个工程的基础，一般有混凝土基础和钢筋混凝土基础，需要根据设计要求进行定位、浇筑和养护，确保基础的牢固和稳定。

2、栏杆安装：栏杆的安装一般分为预埋固定和现场安装两种方式，需要根据设计图纸和工艺要求进行安装，确保栏杆的平整、牢固和美观。

3、栅栏安装：栅栏安装一般包括竖直立柱的定位、固定和栅栏的安装，需要根据设计图纸和工艺要求进行安装，确保栅栏的结构稳固和美观。

4、连接固定：栅栏栏杆的连接固定一般采用螺栓连接和焊接连接，需要确保连接点的牢固和稳定，保证栏杆和栅栏的整体结构稳定可靠。

5、涂装处理：栅栏栏杆的涂装处理需要在完成安装后进行，施工人员需要根据设计要求对栏杆和栅栏进行防腐处理和喷涂涂料，确保栏杆和栅栏的表面光滑、防腐和美观。

6、清理验收：栅栏栏杆工程施工结束后，需要对施工场地进行清理，清除施工过程中产生的杂物和废料，保持施工现场的清洁整洁。

铁路栅栏工程施工方案一、总体概述铁路栅栏工程是指在铁路沿线进行栅栏安装，主要目的是为了防止动物和人员误入铁路内部，保障铁路线路的安全。

本施工方案旨在对铁路栅栏工程的施工过程、工艺流程、质量安全控制和施工组织进行详细规划和安排，确保工程顺利进行，达到设计要求。

二、工程内容铁路栅栏工程包括以下主要内容：1. 施工地点：工程涉及到的铁路线路，包括直线轨道、曲线轨道等各种类型的铁路线路。

2. 施工范围：栅栏的长度、高度和设置位置。

3. 施工材料：包括栅栏材料、固定设备等。

4. 施工设备：包括挖掘机、起重机、焊接设备等。

5. 施工人员：包括施工队伍的组织结构和人员配备。

三、施工工艺流程1. 前期准备工作（1）确定施工地点和范围，编制详细的施工图纸和方案。

（2）采购施工所需的材料和设备。

（3）组建施工队伍，进行相关技术培训。

（4）申请相关许可证和手续。

2. 栅栏材料制备栅栏材料主要包括钢管、栅栏网、固定设备等，按照设计要求进行制作和预处理。

3. 栅栏基础施工（1）根据设计要求，确定栅栏的基础位置，进行挖掘和基础设施的铺设。

（2）使用混凝土浇筑或其他固定设备进行基础固定，确保栅栏的稳固性。

4. 栅栏立柱安装（1）根据设计图纸确定栅栏立柱的间距和位置，使用挖掘机进行基础材料的支撑。

（2）使用起重机将栅栏立柱竖立并进行固定。

5. 栅栏网安装（1）将栅栏网固定在栅栏立柱上，并进行拉紧和固定处理。

（2）进行栅栏网与立柱的连接和固定，确保栅栏的稳固性。

6. 栅栏装饰和修饰（1）栅栏装饰和修饰是为了美化栅栏，让其更加美观和实用。

（2）栅栏涂料、标识牌、反光带等的设置和安装。

7. 后期验收和整理（1）对整个栅栏工程进行验收，确保工程符合设计要求和安全标准。

（2）对施工现场进行整理和清理，收集和处理工程材料和垃圾。

四、质量安全控制1. 质量控制（1）严格按照设计图纸和要求进行施工，确保栅栏的尺寸和规格符合设计要求。

（2）对栅栏的安装和连接进行检测和验收，确保栅栏的牢固性和稳定性。

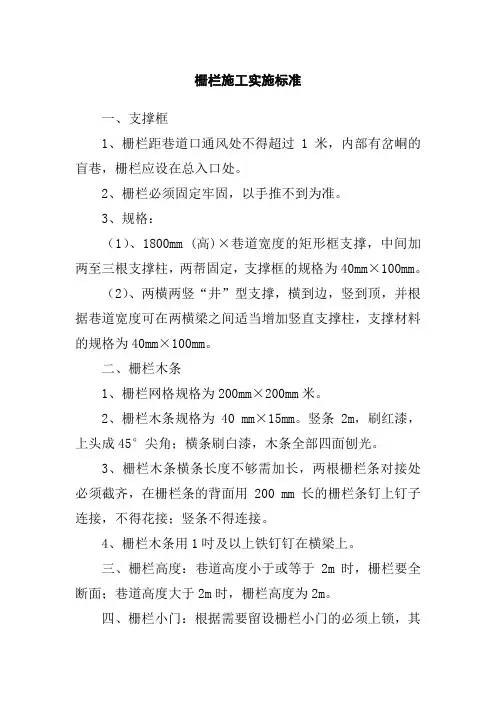

栅栏施工实施标准
一、支撑框
1、栅栏距巷道口通风处不得超过1米，内部有岔峒的盲巷，栅栏应设在总入口处。

2、栅栏必须固定牢固，以手推不到为准。

3、规格：
（1）、1800mm (高)×巷道宽度的矩形框支撑，中间加两至三根支撑柱，两帮固定，支撑框的规格为40mm×100mm。

（2）、两横两竖“井”型支撑，横到边，竖到顶，并根据巷道宽度可在两横梁之间适当增加竖直支撑柱，支撑材料的规格为40mm×100mm。

二、栅栏木条
1、栅栏网格规格为200mm×200mm米。

2、栅栏木条规格为40 mm×15mm。

竖条2m，刷红漆，上头成45°尖角；横条刷白漆，木条全部四面刨光。

3、栅栏木条横条长度不够需加长，两根栅栏条对接处必须截齐，在栅栏条的背面用200 mm长的栅栏条钉上钉子连接，不得花接；竖条不得连接。

4、栅栏木条用1吋及以上铁钉钉在横梁上。

三、栅栏高度：巷道高度小于或等于2m时，栅栏要全断面；巷道高度大于2m时，栅栏高度为2m。

四、栅栏小门：根据需要留设栅栏小门的必须上锁，其
大小1000mm×600mm。

铁路路基围网栏施工工艺及方法1．工艺流程材料运输—布设线路—基坑开挖—埋设立柱—网片安装2．施工要点1）施工前联系设备管理、使用单位摸清施工区域内所有电缆、光缆的情况，保证成熟一段开工一段，在可能有地下管线的地段施工时绝不使用机械开挖基槽。

2）材料运输要求：网片、围栏立柱在运输过程中应有保护措施，可于其间夹草席、稻草、锯沫或其它缓冲防振材料，竖向堆码层数不超过五层，高度不超过600mm。

网片及连接构件应采取有效的包装保护，防止磕碰。

网围栏的栏片应竖向排放位置，其中夹缓冲材料，以防止碰伤。

3）布设线路：网围栏安装要求做到严、直、齐、美，线路封闭严实不留有间隙；沿线路方向要顺直，不忽远忽近；防护栅栏顶端与下端纵向过渡平滑整齐，不忽高忽低；整体效果美观，避免给人零乱感觉，安装应清理场地，下槛下部地面应平整、夯实，保证两侧排水不受影响。

栅栏地步距离地面高度严禁大于10cm。

不满足时，进行回填处理。

当防护栅栏设置位置为坡地或栅栏两侧地面存在高差时，采取措施，保证栅栏达到有效防护高度。

4）基坑开挖：基坑采人工开挖，根据线路走向布控好基坑的位置和开挖深度，基坑采用条形基础，宽度和高度尺寸分别为300mm×200mm，挖好的基坑需经现场监理人员验收后使用，要求坑底、坑壁平整、坚实无浮土，且尺寸附合的设计要求。

5）立柱定位：保证立柱横向不移位，竖向要垂直，然后使用C25混凝土浇筑基坑，待基础混凝土强度达到设计强度70%后方撤去支撑。

6）防护栏门的设置，门柱采用C30钢筋混凝土预制，基础，截面尺寸及高度同钢筋混凝土立柱金属网片防护栅栏立柱形式，并通过销轴、销轴套与门柱连接，每500米网围栏设网栏门1处（位置由工务确定），每200米、门口处各设“禁止入内”的警示牌，要求：600mm×350mm铝板（带反光），卡子利用15cm长10mm镀锌螺栓连接，预制钢筋混凝土柱时设“禁止入内”四字，并刷红色油漆。

新建哈尔滨至大连铁路客运专线D1K460+700～D1K476+088.37段路基路基线路防护栅栏施工方案编制：审核：批准：日期：目录一、编制依据 (1)二、工程概况 (1)三、施工组织 (1)四、施工进度安排 (2)五、防护栏杆构件预制施工方案及方法 (2)1、混凝土构件 (2)2、钢构件及安装配件 (3)六、防护栅栏安装施工方案及方法 (3)1、混凝土构件运输 (3)2、安装工艺 (3)3、测量放线 (4)4、场地清理 (4)5、基坑开挖 (4)6、立柱埋设 (4)7、栏杆拼装 (5)8、螺栓孔封填 (5)七、线路封闭技术要求 (5)八、质量保证措施 (6)九、工期保证措施 (7)十、安全保证措施 (7)十一、文明施工与环境保护措施 (8)D1K460+700～D1K476+088.37段路基路基线路防护栅栏施工方案一、编制依据1、2010年4月《铁路线路防护栅栏》（通线（2010）8001）；2、2010年8月5日《关于隔离栅栏、无碴轨道精调用调高垫板采购及线上料供应协调会会议纪要》（物资设备部[2010]040号）二、工程概况哈大铁路客运专线TJ-2标段D1K460+700～D1K476+088.37段路基线路防护栅栏采用预制钢筋混凝土栅栏，高度2.2m，原则上设置在用地界以内0.5m 处。

防护栅栏设置在路肩上时，高度1.8m。

地面纵坡小于10%地段，防护栅栏单元长度3m，10%～20%地段防护栅栏单元长度1.59m，地面纵坡大于20%地段需根据地形进行个别设计，并确保截面尺寸与通用图保持一致，栅栏达到有效防护高度。

钢筋混凝土防护栅栏由立柱、上槛、下槛、栏片、柱帽构件组成，现场拼装。

各构件采用C30混凝土预制，主筋采用HRB335,箍筋及构造筋采用HPB235。

防护栅栏基础采用600㎜*600㎜*900㎜基坑，C20混凝土浇注。

三、施工组织成立路基线路防护栅栏预制作业队和两个安装作业队，预制队30人，安装队各60人。

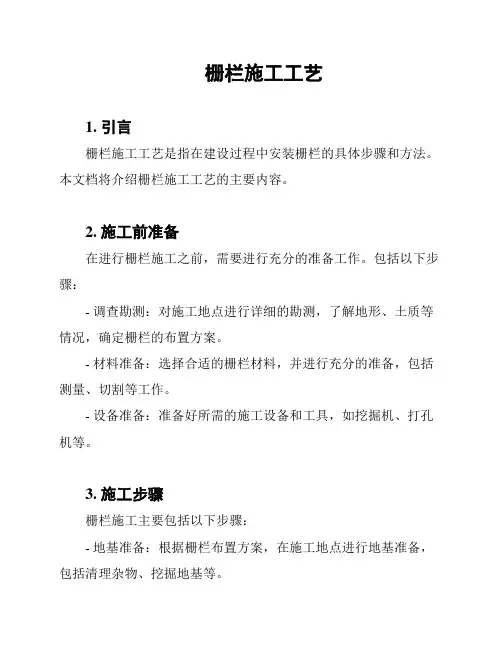

栅栏施工工艺1. 引言栅栏施工工艺是指在建设过程中安装栅栏的具体步骤和方法。

本文档将介绍栅栏施工工艺的主要内容。

2. 施工前准备在进行栅栏施工之前，需要进行充分的准备工作。

包括以下步骤：- 调查勘测：对施工地点进行详细的勘测，了解地形、土质等情况，确定栅栏的布置方案。

- 材料准备：选择合适的栅栏材料，并进行充分的准备，包括测量、切割等工作。

- 设备准备：准备好所需的施工设备和工具，如挖掘机、打孔机等。

3. 施工步骤栅栏施工主要包括以下步骤：- 地基准备：根据栅栏布置方案，在施工地点进行地基准备，包括清理杂物、挖掘地基等。

- 安装支撑物：根据栅栏的类型和设计要求，安装支撑物，如立柱、墩基等。

- 安装栅栏板：将栅栏板固定在支撑物上，注意保持水平和垂直。

- 连接栅栏板：将栅栏板之间进行连接，使用合适的连接件固定。

- 安装配件：根据需要安装栅栏的配件，如门、锁等。

- 检查和修复：对安装完成的栅栏进行检查，确保质量和安全性，如有问题及时修复。

4. 施工注意事项在栅栏施工过程中，需要注意以下事项：- 安全第一：施工人员需佩戴防护装备，严格遵守安全操作规程。

- 材料质量：选择优质的栅栏材料，确保施工质量和使用寿命。

- 环境保护：施工过程中要做好环境保护工作，防止土壤污染和生态破坏。

- 施工质量控制：进行严格的质量控制，保证栅栏施工质量符合要求。

5. 总结栅栏施工工艺是保障建设安全和周边环境的重要工作。

通过合理的施工步骤和注意事项，可以确保栅栏的稳固性和使用寿命。

在施工过程中，务必严格遵守相关的法律法规和技术标准。

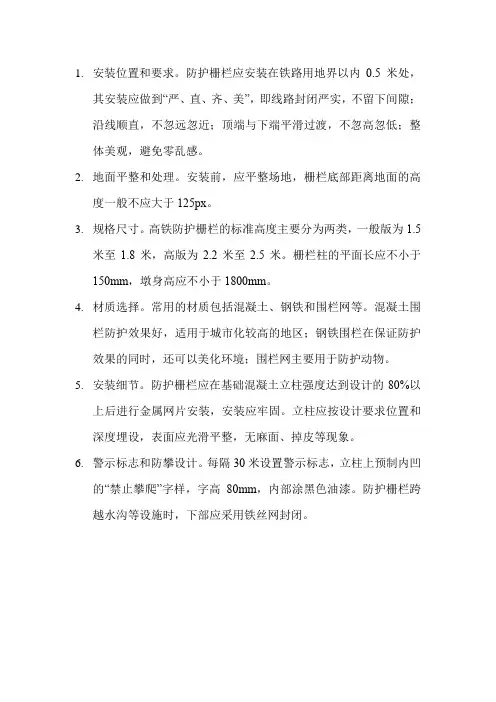

1.安装位置和要求。

防护栅栏应安装在铁路用地界以内0.5米处，
其安装应做到“严、直、齐、美”，即线路封闭严实，不留下间隙；
沿线顺直，不忽远忽近；顶端与下端平滑过渡，不忽高忽低；整体美观，避免零乱感。

2.地面平整和处理。

安装前，应平整场地，栅栏底部距离地面的高
度一般不应大于125px。

3.规格尺寸。

高铁防护栅栏的标准高度主要分为两类，一般版为1.5
米至1.8米，高版为2.2米至2.5米。

栅栏柱的平面长应不小于150mm，墩身高应不小于1800mm。

4.材质选择。

常用的材质包括混凝土、钢铁和围栏网等。

混凝土围
栏防护效果好，适用于城市化较高的地区；钢铁围栏在保证防护效果的同时，还可以美化环境；围栏网主要用于防护动物。

5.安装细节。

防护栅栏应在基础混凝土立柱强度达到设计的80%以
上后进行金属网片安装，安装应牢固。

立柱应按设计要求位置和深度埋设，表面应光滑平整，无麻面、掉皮等现象。

6.警示标志和防攀设计。

每隔30米设置警示标志，立柱上预制内凹
的“禁止攀爬”字样，字高80mm，内部涂黑色油漆。

防护栅栏跨越水沟等设施时，下部应采用铁丝网封闭。

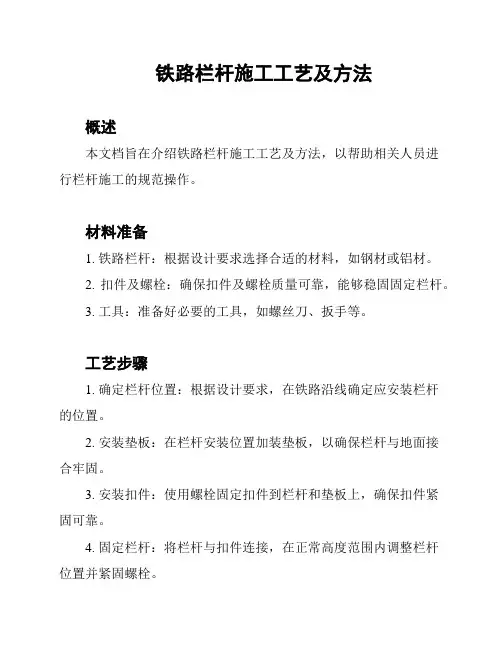

铁路栏杆施工工艺及方法
概述
本文档旨在介绍铁路栏杆施工工艺及方法，以帮助相关人员进
行栏杆施工的规范操作。

材料准备
1. 铁路栏杆：根据设计要求选择合适的材料，如钢材或铝材。

2. 扣件及螺栓：确保扣件及螺栓质量可靠，能够稳固固定栏杆。

3. 工具：准备好必要的工具，如螺丝刀、扳手等。

工艺步骤
1. 确定栏杆位置：根据设计要求，在铁路沿线确定应安装栏杆
的位置。

2. 安装垫板：在栏杆安装位置加装垫板，以确保栏杆与地面接
合牢固。

3. 安装扣件：使用螺栓固定扣件到栏杆和垫板上，确保扣件紧
固可靠。

4. 固定栏杆：将栏杆与扣件连接，在正常高度范围内调整栏杆
位置并紧固螺栓。

5. 检查整体安装：仔细检查栏杆的安装情况，确保栏杆平稳牢固，并进行必要的调整。

安全注意事项
- 在进行栏杆施工过程中，必须遵循相关安全操作规程。

- 确保使用合适的个人防护装备，如安全帽、手套等。

- 在工作区域设置明显的警示标识，以提醒他人注意施工区域。

以上为铁路栏杆施工工艺及方法的简要介绍，希望能对相关人
员提供帮助和指导。

根据实际情况，施工人员应结合具体要求和安
全标准进行操作，并遵循相关法律法规。

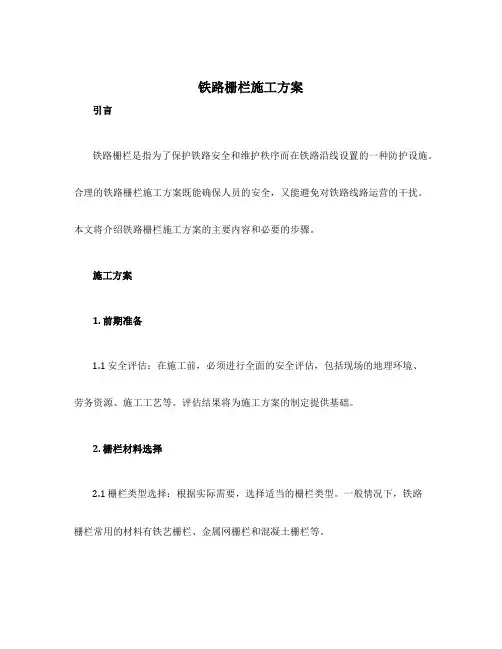

铁路栅栏施工方案引言铁路栅栏是指为了保护铁路安全和维护秩序而在铁路沿线设置的一种防护设施。

合理的铁路栅栏施工方案既能确保人员的安全，又能避免对铁路线路运营的干扰。

本文将介绍铁路栅栏施工方案的主要内容和必要的步骤。

施工方案1. 前期准备1.1 安全评估：在施工前，必须进行全面的安全评估，包括现场的地理环境、劳务资源、施工工艺等。

评估结果将为施工方案的制定提供基础。

2. 栅栏材料选择2.1 栅栏类型选择：根据实际需要，选择适当的栅栏类型。

一般情况下，铁路栅栏常用的材料有铁艺栅栏、金属网栅栏和混凝土栅栏等。

2.2 栅栏材料处理：对选定的材料进行必要的处理，如对金属材料进行防锈处理，确保栅栏的使用寿命。

3. 栅栏安装3.1 施工测量：在栅栏施工前，需进行精确的测量，确定栅栏的位置和长度，并进行标定。

3.2 基础施工：根据栅栏的类型，进行基础构造的施工。

如使用混凝土栅栏，需先进行基础的浇筑和固定。

3.3 栅栏安装：栅栏的安装包括栅栏立柱的设置和栅栏板的安装等。

通过焊接或螺栓连接等方式，确保栅栏的牢固性和稳定性。

4. 栅栏验收4.1 完工验收：栅栏施工完成后，需进行完工验收。

验收内容包括施工质量、工艺符合要求等。

若存在问题，需及时整改。

4.2 安全测试：对栅栏的稳固性和安全性进行测试，确保满足相关的安全要求。

注意事项•施工期间应遵循相关的安全操作规程，严禁违规操作和行为。

•施工过程中应加强与相关部门的沟通和协调，确保施工的顺利进行。

•栅栏安装时需在地面进行固定，以确保栅栏的稳定性和抗风能力。

总结铁路栅栏施工方案是保障铁路运营安全的重要环节。

通过前期的准备工作，选择合适的栅栏材料，并按照规定的步骤进行施工和验收，有效地确保了栅栏的质量和使用寿命。

同时，加强施工过程中的安全措施和与相关部门的沟通，能够最大程度地减少对铁路运营的干扰。

栅栏施工方案的制定和实施，对于铁路交通的安全和有序运营具有重要意义。

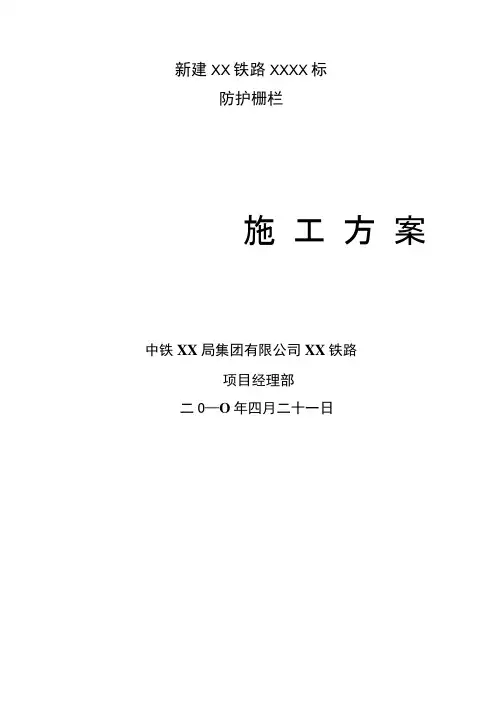

新建XX铁路XXXX标防护栅栏施工方案中铁XX局集团有限公司XX铁路项目经理部二O—O年四月二十一日防护栅栏施工方案1.适用范围XX铁路XXXX标全路段施工。

2.质量检测标准2.1防护栅栏材质要求1.水泥：水泥进场时，应具有出厂合格证和检验报告单，必须按批次对其品种、级别、包装或散装仓号、袋装质量、出厂日期等进行验收，并对其强度、安定性、凝结时间进行试验，其取样及试验方法应符合《硅酸盐水泥、普通硅酸盐水泥》（GB175）《水泥标准稠度用水量凝结时间、安定性检验方法》（GB1346）和《水泥细度检验方法》（GB1345）的有关规定。

2.细骨料：宜采用中粗砂，现场应对砂的含泥量进行检验。

3.粗骨料：粗骨料的颗粒级配、压碎指标、针叶状颗粒含量应符合《铁路混凝土与砌体工程施工质量验收标准》（TB10424）的要求，进场应取样复试。

4.钢筋：钢筋进场时，应有产品合格证和检验报告单；进场时，必须按照批次抽取试件做力学性能试验，其质量必须符合《钢筋混凝土用热轧光圆钢筋》（GB13013）和《钢筋混凝土用热轧带肋钢筋》（GB1499）等的规定和施工要求。

5.所用钢材：连接板和螺栓均采用HPB235钢，并镀锌处理，镀锌量270g/m2,钢材表面不得有结疤、裂纹、折叠和分层等缺陷。

2.2防护栅栏预制所用混凝土:预制均采用C30混凝土预制，检验方法采用试件做抗压强度试验。

2. 3外观检査防护栅栏设置应平顺，与地面垂直。

防护栅栏各部允许偏差及检验方法见表1.3.施工机械及工艺装备3.1施工机械设备：弯管机、切割机、调直机、电焊机、运输车辆。

3.2主要施工工具：手推车、铁锹、铁镐、瓦刀、钳子、手锤、安全帽、防护手套等。

4.施工人员安排1.拌合站及预制场：管理人员3名，技术人员2名人，施工人员12名。

2,现场安装：管理人员4名，技术人员4名人，施工人员50名。

5.施工总体部署及计划路基附属那段先完成，先施工那段防护栅栏，优先施工XXX特大桥宜昌台尾〜DK190+400段，定于2010年6月15日完成：接着施工XXX 特大桥武汉台尾〜XXX中桥，计划于2010年7月20日完成：随后施工XXX 坡中桥〜XXX渠中桥，计划于2010年8月15日完成：XXXX中桥〜DK1178+149. 21,计划于2010年8月30日完成。

一、编制依据1. 《铁路线路防护栅栏施工设计图》2. 《铁路路基工程施工质量验收标准》(TB10414-2003)3. 《新建时速200公里客货共线铁路工程施工质量验收暂行标准》4. 设计单位相关施工技术要求、设计交底等相关文件5. 本公司所拥有的施工经验、设备资源、技术力量等二、工程概况本工程为新建铁路线路防护栅栏施工，起点里程DK73550，终点里程DK82200，线路全长8.65km。

施工内容主要包括防护栅栏的预制、运输、安装等。

三、施工总体安排1. 预制场地建设：在DK73550～DK82200段沿线选择合适地点建设预制场地，确保预制场地的施工条件和质量。

2. 施工准备：组织施工人员、设备、材料，制定施工进度计划，进行施工前的技术交底和安全培训。

3. 预制施工：按照设计要求，对防护栅栏构件进行预制，确保预制质量。

4. 运输：将预制好的防护栅栏构件运输至施工现场。

5. 安装：按照设计要求，将防护栅栏构件安装到位。

四、预制施工工艺流程及质量控制要点1. 钢筋工程：严格按照设计图纸要求，选用合格钢筋，确保钢筋间距、形状和位置正确。

2. 模板施工：选用合格的模板，确保模板的尺寸、形状和稳定性，保证混凝土成型质量。

3. 混凝土工程：选用合格的混凝土材料，严格按照混凝土配合比进行搅拌，确保混凝土强度和耐久性。

五、钢筋混凝土防护栅栏施工工艺及技术要求1. 立柱：按照设计要求，选用合适的立柱截面尺寸和材料，确保立柱的稳定性和耐久性。

2. 上槛及下槛：按照设计要求，选用合适的上槛和下槛截面尺寸和材料，确保其承载能力和耐久性。

3. 拦片：按照设计要求，选用合适的拦片截面尺寸和材料，确保拦片的稳定性和耐久性。

4. 柱帽：按照设计要求，选用合适的柱帽截面尺寸和材料，确保柱帽的稳定性和耐久性。

六、施工注意事项1. 施工过程中，严格遵循设计要求，确保施工质量。

2. 严格按照施工进度计划进行施工，确保工程按时完成。

3. 加强施工过程中的安全、环保和文明施工，确保施工环境良好。

铁路防护栅栏工程施工方案1. 引言铁路防护栅栏工程是为了保障铁路运营安全，避免人员和动物进入铁轨区域而设计的一项重要工程。

本文档将详细介绍铁路防护栅栏工程的施工方案。

2. 施工前准备工作2.1 施工图纸和设计方案在开始施工之前，需要获取施工图纸和设计方案。

施工图纸应详细标明栅栏的位置、尺寸、材料等信息，设计方案应对施工的步骤和要求进行详细阐述。

2.2 资源准备在施工前，需要准备好以下资源： - 施工人员和管理人员； - 施工所需的机械设备和工具； - 施工所需的材料，包括栅栏材料、固定设备等。

2.3 安全措施在进行铁路防护栅栏工程施工前，必须制定和落实相关的安全措施。

这包括：- 提供必要的工作保护装备，如安全帽、安全鞋等；- 员工必须接受相关安全培训，并遵守安全规定； - 在施工现场设置警示标志和安全警戒线，确保施工区域的安全。

3. 施工步骤3.1 标定位置根据设计方案和施工图纸，对应标定防护栅栏的位置。

使用测量工具和标杆进行标定，确保栅栏的位置准确无误。

3.2 安装固定设备根据施工图纸的要求，将固定设备（如地钉、基础等）安装在标定位置上。

确保固定设备与地面的结合牢固可靠。

3.3 安装栅栏支架在完成固定设备的安装后，开始安装栅栏支架。

栅栏支架应按照设计方案的要求进行安装，并确保其牢固稳定。

3.4 安装栅栏板在安装栅栏支架后，可以开始安装栅栏板。

栅栏板应按照设计方案和施工图纸的要求进行布置和固定，确保栅栏板的间距均匀、固定可靠。

3.5 检查和调整在完成栅栏板的安装后，需对整个工程进行检查和调整。

确保栅栏的位置、垂直度和水平度符合要求，并进行必要的调整。

3.6 完善施工记录和报告在完成工程施工后，将进行施工记录和报告的完善。

记录必要的施工细节和关键节点，详细描述施工的过程和情况。

报告应包括施工的进度、遇到的问题和解决方案等内容。

4. 施工质量控制4.1 施工过程监控在施工过程中，需要进行质量监控。

监控可以通过巡视、检查和测量等方式进行，目的是确保施工符合设计要求和标准。

围墙栅栏铁艺面层施工工艺标准1. 引言本标准旨在规范围墙栅栏铁艺面层施工工艺，确保施工过程中的质量和安全。

2. 适用范围本标准适用于围墙栅栏铁艺面层的施工过程，包括材料选择、工艺方案确定、施工工序、质量检验等。

3. 基本要求- 施工人员必须具备相应的操作技能和安全知识。

- 施工前必须进行必要的准备工作，包括清理施工现场、检查相关设备等。

- 施工过程中必须按照设计方案进行操作，确保施工质量。

- 施工过程中必须遵守安全操作规程，使用符合安全要求的工具和设备。

4. 施工工艺4.1 材料选择- 根据设计要求选择合适的栅栏铁艺面层材料，包括金属材质、涂层等。

- 材料必须符合相关国家标准，具有良好的耐久性和防腐蚀性能。

4.2 工艺方案确定- 根据实际情况确定施工的工艺方案，包括施工顺序、各个工序的要求等。

- 工艺方案必须满足设计要求，并考虑施工效率和质量控制。

4.3 施工工序- 按照工艺方案进行施工工序，包括栅栏铁艺面层安装、焊接、涂装等。

- 施工过程中必须保持施工现场整洁，避免材料浪费和安全隐患。

4.4 质量检验- 施工完成后，必须进行质量检验，确保栅栏铁艺面层的质量和外观满足设计要求。

- 质量检验包括外观检查、尺寸检测、涂层质量检测等。

5. 安全注意事项- 在施工过程中，必须严格遵守安全操作规程，佩戴个人防护装备。

- 使用施工工具和设备时，必须按照操作说明进行操作，避免安全事故发生。

- 施工现场必须保持整洁，材料堆放要有序，避免产生滑倒、绊倒等安全隐患。

6. 常见问题及解决方法- 是否可以使用旧有材料进行施工？- 可以使用旧有材料进行施工，但必须符合相关要求，经过检查合格。

- 如何解决施工现场的安全隐患？- 施工前必须进行周全的安全检查，及时清除安全隐患，并采取相应的安全防护措施。

- 施工过程中发现材料存在质量问题怎么办？- 发现质量问题时，应及时停止施工，通知相关人员进行处理，确保施工质量。

以上为围墙栅栏铁艺面层施工工艺标准的简要概述，具体施工过程中，还需参考相关法规和标准进行操作。

铁路电气化变电工程遮栏及栅栏安装施工工艺标准第一节遮栏及栅栏的制作流程：网栅制作过程包括下料、加工框架、安装钢板及网、打磨四道工序。

1 下料：按加工图将制作网门的原材料加工成各种尺寸的角钢、扁钢、钢板、钢板网及卡子。

2 框架加工：将角钢、扁钢加工成符合尺寸的网栅框架。

3 网板安装：将加工好的框架与钢板、钢板网焊接。

4 网栅打磨：将加工好的网栅上的焊渣、毛刺磨掉，将凸起的地方磨平。

网栅表面应光滑无毛刺。

第二节遮栏及栅栏的安装：遮栏及栅栏的安装包括地面测量、网栅组合、网栅组立、网栅接地、打磨、刷漆。

1 地面测量：在地面上弹上墨线，具体划出各个立柱的位置；测量各个立柱预埋件的高程，确定立柱下料高度。

2 网栅组合：网栅、遮栏就位处应平整，将各立柱、网栅、绞链依次摆好（如是两扇门的临时用扁钢点焊成一整体），焊接绞链，使之成为一个整体。

3 网栅组立：将组合拼凑好的网栅整体就位，保证网栅面成一平面，网栅上部水平成一线。

配电装置的遮栏高度不应低于 1.7m。

网状遮栏的网孔不应大于40mm×40mm。

遮栏门应装锁，开闭应灵活。

遮栏及栅栏的立柱埋设应垂直、牢固，高度一致，同一轴线上的立柱应在同一平面内。

室外遮栏立柱的顶端应封堵。

制作遮栏的钢板及钢板网应平整，不应有尖角和毛刺。

网板与边框、遮栏与立柱应焊接牢固。

遮栏间隔结构的防止误入带电间隔的闭锁装置应正确、可靠。

遮栏及栅栏与带电部分的距离应符合表５-３及表５-4中的有关规定。

（表见第五章）4 网栅接地：网门接地在网栅下端内角钢面（离立柱10公分远）用20mm2铜辫子（长25cm）与最近立柱底板相连，采用M10螺栓、圆孔鼻压接；立柱接地相连用25 mm2镀锌扁钢沿地面敷设；网栅直接用-25×4的扁钢接至主干线。

遮栏及栅栏应有良好的接地，所有能开启的门应用软铜线与立柱连接。

5 打磨：要将绞链焊接处的焊渣、两扇门的临时点焊处去掉，打磨光滑。

网栅去锈。

6 刷漆：网栅打磨光滑、去锈后先刷一道防锈漆、灰漆，交验时再刷一遍银粉漆及设备编号。

铁路防护栅栏施工方案方法1.防护栅栏施工方法⑴本工程区间线路两侧设防护栅栏进行封闭，车站范围设置围墙，桥梁范围设置防护栏杆。

防护栅栏标准根据“通线(2012)8001”，采用钢筋混凝土防护栅栏，栅栏高度一般地段采用1.8m高度钢筋混凝土防护栅栏，临近城市、村镇等重点地段采用1.8m高度钢筋混凝土防护栅栏加0.5m刺丝滚笼进行防护。

新建防护栅栏的制造及安装按《铁路线路防护栅栏图集》(通线〔2012〕8001(2014年局部修订版))。

⑵防护栅栏原则上设置于用地红线内侧0.5m，应尽可能将铁路构筑物、通信、信号设备包围其中，遇下列情况酌情调整：为了解决村民通道问题，在水塘、耕地等地形地段，栅栏走向在不影响工务、电务、供电、车辆等部门作业的前提下可视具体情况做适当调整，防护栅栏下不得有光、电缆；防护栅栏安装应考虑行车安全，不影响正常线路维护，防护栅栏安装位置距离线路中心不得小于4.5m。

⑶旱桥墩身露出地面高度小于或等于3m的矮墩地段，线路两侧应设置防护栅栏，防护栅栏型式与相邻路基段相同，并应与相邻路基两侧防护栅栏顺接，沿线路纵向设置于用地界内0.5m处，直至墩身露出地面高度大于3m时于桥下横向封闭。

⑷当防护栅栏跨越地方沟渠时，在底部应用钢筋在底部进行填塞，防止小动物通过沟渠穿过防护栅栏进入铁路区间。

⑸防护栅栏走向应顺直，在横断面变化处应以直角过渡(除个别地形困难的桥梁处所)，埋设高度应基本一致，顶线应保持平直，施工前应平整场地，应保证至少每10m左右为一平台，通过设置错台过渡到下一平台，当栅栏设置位置为坡地或栅栏两侧地面存在高差时，应将栅栏两侧各2m范围内的高出部分进行清理平整，两侧地面应平齐等高且不高于栅栏下槛底部，以保证栅栏相对于两侧地面均达到设计高度。

⑹当防护栅栏立柱埋设在软土等不良地质时，应加强基础处理，并对其进行部分清淤换填后再埋设，以确保基础稳固、牢靠；当埋设在岩石地基时，可采用钻孔进行埋设，或采用其他型式。

鹿鸣钼矿中心林场生活区铁艺围栏工程施工方案编制：审核：施工单位：中铁七局集团第四工程有限公司伊春鹿鸣项目经理部编制日期：二〇一四年九月五日目录一、编制依据 (1)二、工程概况 (1)三、施工准备 (1)（一）组织准备 (1)（二）技术准备 (2)（三）施工班组人员准备 (2)（四）机械设备准备 (3)（五）材料准备 (3)四、施工技术要求 (4)（一）工艺流程 (4)（二）围墙基础施工技术要求 (4)（三）铁艺栏杆制作安装 (5)（四）围拦装饰工程施工技术要求 (6)（五）铁艺栏杆安装施工技术要求 (6)五、施工进度计划 (7)六、确保工程质量和进度计划工期措施 (7)七、成品保护措施 (9)八、安全文明施工措施 (10)九、雨季施工安排及环境保护措施 (11)一、编制依据1、本工程建设单位施工文件；2、《建筑地基基础工程施工质量验收规范》GB50202-20023、《混凝土结构工程施工及验收规范》GB50204-20024、《建筑机械使用安全技术规程》JGJ33-20015、施工、环保方面相关工程法律、法规、标准二、工程概况本工程位于鹿鸣中心林场生活区，围栏全长约2100米；1）钢丝网围栏高度在2.00米，基础采用预埋等边角钢L60×5，角钢顶面焊接100×100×10mm的钢板，埋设深度1米；2）钢丝网柱间高度为2.10米、间距3.00米，钢丝网柱与基础角钢采用焊接，并在网柱底做混凝土墩30×30×20cm；3）分别在中心路、换热站进口、培训中心、招待所和水塘设置五道门；4）工期初步计划用40天。

三、施工准备本工程主要内容围墙施工。

本工程施工进度计划是根据业主提供的总工期40天为依据进行编制。

计划从2014年9月10日开工、完工日期10月20日，工程竣工验收后即进入养护期。

（一）组织准备我项目部为了能对整个工程实施有效地全面统一的施工组织管理，在施工组织过程中，项目部对整个工程的操作过程和指导进行控制，包括进度、质量、安全、文明施工等。

模具组装钢筋绑扎混凝土浇筑振动或静置模具拆除构件养护吊装运输防护栅栏制作安装施工工艺10.2.1工艺概述防护栅栏由支柱、栅栏及金属网组成，支柱、栅栏由钢筋混凝土预制而成，安装在铁路线路两侧，形成铁路与外界的隔离，用于对铁路线路的防护。

栅栏一般由柱帽、上槛、栏片、立柱、下槛构成。

本施工工艺适用于铁路钢筋混凝土防护栅栏的施工。

10.2.2作业内容一、栅栏预制主要作业内容：1.模具安装，2.钢筋制作，3.混凝土浇筑，4.振动或静置成型，5.拆模及养护，6.吊装运输。

二、栅栏安装主要作业内容：1.测量放线、场地平整，2.基础开挖，3.立柱、下槛安装，4.栏底封闭，5.柱帽安装，6.栏片、上槛安装。

10.2.3质量标准及验收方法一、工程材料检验标准1.选用的水泥、粉煤灰、水、及外加剂等原材料应符合设计要求，并按相关规定进行检验。

其进场检验应符合《铁路混凝土工程施工质量验收标准》有关规定。

2.混凝土强度等级应符合设计要求。

检验数量：施工单位每100m3混凝土取试件1 组，不足100m3亦制取1 组试件。

二、工程施工质量验收标准1.防护栅栏支柱、栅栏材料应符合设计要求。

2.防护栅栏支柱埋设应符合设计要求，埋设稳固。

3.栅栏应按设计要求安装牢固，不松动。

4.防护栅栏在区间线路贯通封闭，应按设计位置、形状尺寸设“严禁入内”的标志。

5.防护栅栏施工允许偏差、检验数量及检验方法见表10.2.3 。

表10.2.3 防护栅栏施工允许偏差、检验数量及检验方法10.2.4工艺流程图防护栅栏预制和安装工艺流程分别见图10.2.4-1 和图10.2.4-2。

图10.2.4-1 栅栏预制工艺流程图图 10.2.4-2 栅栏安装工艺流程图10.2.5 工序步骤及质量控制说明一、施工准备1. 施工前应根据施工内容取得相关设计文件，并组织审查核对。

2. 做好模板的制作及相关材料的准备工作。

3. 建立预制场，对栅栏构件进行工厂化生产。

二、预制过程控制1. 模板安装与加固：钢筋混凝土防护栅栏立柱、上下槛、栏片及柱帽均采用钢模预制。
