电力系统分析模拟考试题汇编

电力系统分析模拟试题与答案一、单选题（共40题，每题1分，共40分）1、短路的最大有效值电流主要是检验电气设备和载流导体的（一）。

A、断流能力B、电流效应C、机械效应D、热稳定性正确答案：A2、将工业、农业、邮电、交通、市政、商业以及城乡居民所消耗的功率相加，得到的功率称为（—）。

A、供电负荷B、工业负荷C、综合用电负荷D、发电负荷正确答案：C3、正常运行时，电力系统频率的调整的基本原理是（一）。

A、根据负荷的变化调整系统中变压器的分接头，将电力系统频率限制在允许范围之内B、根据系统频率的变化，切除或投入负荷，将电力系统频率限制在允许范围之内C、根据负荷的变化，调整电力系统中无功电源的出力，将系统频率限制在允许范围内D、根据负荷的变化，调整发电机的有功出力，将系统频率限制在允许范围内正确答案：D4、（）电网采用中性点直接接地方式。

A、35kV及以下B、63kVC、UOkV及以下D、IIOkV及以上正确答案：D5、架空线路的绝缘子是用来保持（—）绝缘的。

A、导线和杆塔之间B、导线与大地之间C、导线与电气设备之间D、导线和导线之间正确答案：A6、电网中无功功率的流向是（）oA、从电压低的节点流向电压高的节点B、从相位超前相流向相位滞后相C、从相位滞后相流向相位超前相D、从电压高的节点流向电压低的节点正确答案：D7、对无功不足引起的电压水平偏低的电力系统，应采用的调压措施是（一）。

A、改变无载调压变压器变比B、增加无功补偿装置C、减小发电机无功出力D、改变有载调压变压器变比正确答案：B8、对于一级负荷比例比较大的电力用户，应采用的电力系统接线方式为（一）。

A、单回路放射式接线B、单回路放射式或单电源双回路放射式C、单电源双回路放射式D、双电源供电方式正确答案：D9、变压器的电纳是由试验数据（一）求得的。

A、ΔPKB、ΔP0C、10%D、UK%正确答案：C10、输电线路等效电路中消耗无功功率的是电抗和（—）。

电力系统分析考试模拟题（含答案）一、单选题（共70题，每题1分，共70分）1、从技术和经济角度看，最适合担负系统调频任务的发电厂是（）。

A、核电厂；B、径流式大型水力发电厂。

C、火力发电厂；D、具有调整库容的大型水电厂；正确答案：D2、系统中供电可靠性高，同时对系统的绝缘水平要求也高。

A、部分接地B、直接接地C、大电流接地D、不接地正确答案：A3、在三绕组变压器中，在空间位置处于中间的绕组的电抗最可能是（）。

A、30ΩB、–0.2ΩC、100ΩD、20Ω正确答案：B4、电力系统的特点不包括：A、复杂难以控制B、暂态过程短促C、不能大量存储D、与国民经济关系密切正确答案：A5、220kv电力系统中性点应采用的接线方式是（）。

A、经消弧线圈接地。

B、直接接地；C、不接地；正确答案：B6、下列哪个既是有功功率电源，又是无功功率电源。

A、发电机B、电容器C、并联电抗器D、静止补偿器正确答案：A7、为减小系统负荷变化所引起的频率波动，应采取的措施是（）。

A、设置足够的旋转备用（热备用）容量，但应尽量较少参与一次调整的机组的数量；B、设置足够的无功电源。

C、设置足够的旋转备用（热备用）容量，并使尽可能多的机组参与频率的一次调整；D、设置足够的冷备用容量，并装设自动按频率减负荷装置；正确答案：C8、电力系统分析中，有功功率的单位常用（）A、VARB、MWC、MVD、DV正确答案：B9、变压器中性点经消弧线圈接地，普遍采用（）补偿方式。

A、欠补偿B、过补偿C、完全补偿D、以上均可正确答案：B10、线路始端的额定电压为线路额定电压的（）.A、95%B、105%C、100%D、110%正确答案：D11、关于各种电压等级在输配电网络中的应用，下述说法中错误的是（）。

A、交流500kv通常用于区域电力系统的输电网络；B、交流220kv通常用于地方电力系统的输电网络；C、交流35kv及以下电压等级通常用于配电网络；D、除10kv电压等级用于配电网络外，10kv以上的电压等级都只能用于输电网络。

电力系统分析模拟考试题与参考答案一、单选题（每题5分，共25分）1. 电力系统稳定性分析中，描述系统在小干扰后，各物理量随时间变化的关系的是（）A. 暂态过程B. 静态过程C. 暂态稳定性D. 静态稳定性参考答案：B2. 在电力系统中，进行无功功率补偿时，通常采用的设备是（）A. 电容器B. 电感器C. 变压器D. 电动机参考答案：A3. 电力系统短路计算中，通常将系统中的（）视为无穷大电源。

A. 发电机B. 负载C. 变压器D. 线路参考答案：A4. 下列哪种设备主要用于控制电力系统有功功率的传输（）A. 断路器B. 隔离开关C. 继电保护D. 调压器参考答案：D5. 在电力系统可靠性评估中，用来描述系统正常运行的概率的是（）A. 可靠性指标B. 可用率C. 故障率D. 强迫停机率参考答案：A二、判断题（每题5分，共25分）1. 在电力系统稳定性分析中，暂态稳定性是指系统在小干扰后，能够恢复到稳定运行状态的能力。

（）参考答案：错2. 电力系统的有功功率和无功功率平衡是电力系统正常运行的基本条件。

（）参考答案：对3. 在电力系统短路计算中，可以忽略线路的电阻和电抗。

（）参考答案：错4. 电力系统的可靠性评估中，系统的可用率越高，表示系统的运行成本越高。

（）参考答案：错5. 进行电力系统稳定性分析时，只需要考虑系统的静态稳定性，不需要考虑暂态稳定性。

（）参考答案：错三、计算题（每题10分，共30分）1. 一条220kV的输电线路，长度为150km，线路的电阻为0.18Ω/km，电抗为0.22Ω/km。

求该输电线路的等效电阻和等效电抗。

参考答案：等效电阻= 150km × 0.18Ω/km = 27Ω等效电抗= 150km × 0.22Ω/km = 33Ω2. 有一个三相交流电路，每相的电压有效值为220V，频率为50Hz。

求该电路的线电压和相电压的关系。

参考答案：线电压U线= √3 × 相电压U相= √3 × 220V ≈ 380V3. 一台发电机的额定容量为300MW，额定电压为220kV。

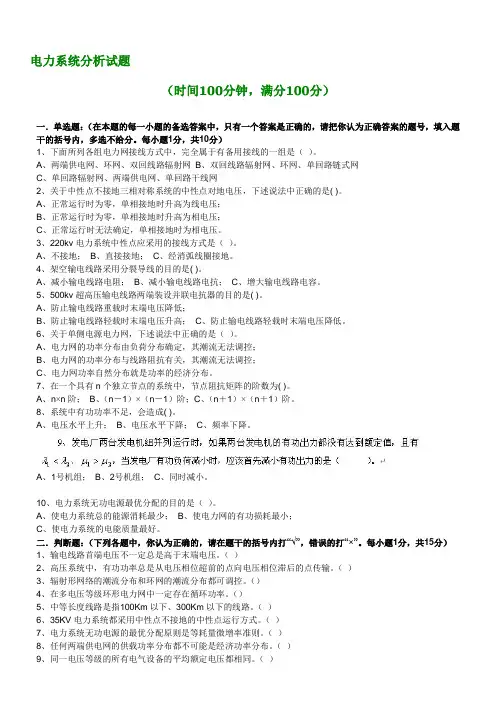

电力系统分析试题（时间100分钟，满分100分）一．单选题：（在本题的每一小题的备选答案中，只有一个答案是正确的，请把你认为正确答案的题号，填入题干的括号内，多选不给分。

每小题1分，共10分）1、下面所列各组电力网接线方式中，完全属于有备用接线的一组是（）。

A、两端供电网、环网、双回线路辐射网B、双回线路辐射网、环网、单回路链式网C、单回路辐射网、两端供电网、单回路干线网2、关于中性点不接地三相对称系统的中性点对地电压，下述说法中正确的是( )。

A、正常运行时为零，单相接地时升高为线电压；B、正常运行时为零，单相接地时升高为相电压；C、正常运行时无法确定，单相接地时为相电压。

3、220kv电力系统中性点应采用的接线方式是（）。

A、不接地；B、直接接地；C、经消弧线圈接地。

4、架空输电线路采用分裂导线的目的是( )。

A、减小输电线路电阻；B、减小输电线路电抗；C、增大输电线路电容。

5、500kv超高压输电线路两端装设并联电抗器的目的是( )。

A、防止输电线路重载时末端电压降低；B、防止输电线路轻载时末端电压升高；C、防止输电线路轻载时末端电压降低。

6、关于单侧电源电力网，下述说法中正确的是（）。

A、电力网的功率分布由负荷分布确定，其潮流无法调控；B、电力网的功率分布与线路阻抗有关，其潮流无法调控；C、电力网功率自然分布就是功率的经济分布。

7、在一个具有n个独立节点的系统中，节点阻抗矩阵的阶数为( )。

A、n×n阶；B、（n－1）×（n－1）阶；C、（n＋1）×（n＋1）阶。

8、系统中有功功率不足，会造成( )。

A、电压水平上升；B、电压水平下降；C、频率下降。

A、1号机组；B、2号机组；C、同时减小。

10、电力系统无功电源最优分配的目的是（）。

A、使电力系统总的能源消耗最少；B、使电力网的有功损耗最小；C、使电力系统的电能质量最好。

二．判断题：（下列各题中，你认为正确的，请在题干的括号内打“√”，错误的打“×”。

《电力系统分析》模拟测试一一、选择题(25分)1．采用分裂导线的目的是（）A.减小电抗B.增大电抗C.减小电纳D.增大电阻2．简单系统静态稳定判据为（）A.δd/dPE >0 B.δd/dPE<0C.δd/dPE=0 D.都不对3．频率的一次调整是（）A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的4．电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电的（）A.可靠性要求 B.经济性要求C.灵活性要求D.优质性要求5．中性点不接地系统发生单相接地短路时，非故障相电压升高至（）A.线电压B.1.5倍相电压C.1.5倍线电压D.2倍相电压6.顺调压是指( )A.高峰负荷时，电压调高，低谷负荷时，电压调低B.高峰负荷时，允许电压偏低，低谷负荷时，允许电压偏高C.高峰负荷，低谷负荷，电压均调高D.高峰负荷，低谷负荷，电压均调低7.分析简单电力系统的暂态稳定主要应用( )A.等耗量微增率原则B.等面积定则C.小干扰法D.对称分量法8.一般情况，变压器的负序电抗X T（2）与正序电抗X T（1）的大小关系为（）A.X T（1）>X T(2)B.X T（1）<X T(2)C.X T（1）=X T(2)D.X T（1）>>X T(2)9.在下列各种故障类型中，属于纵向故障的是（）A.两相短路B.两相断线C.单相接地短路D.两相短路接地10.电力系统的综合供电负荷加上厂用电之和，称为（）A.发电负荷B.供电负荷C.用电负荷D.工业负荷11.系统发生两相接地短路故障时，复合序网的连接方式为（）A.正序、负序、零序并联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路12.系统发生单接地短路故障时，复合序网的连接方式为（）A.正序、负序、零序串联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路13.无零序电流分量的不对称短路是（）A.三相短路B.两相短路C.单相接地短路D.两相短路接地14.在电力系统的下列接线方式中，属于有备用接线的是（）A.两端供电网B.单回路干线式C.单回路放射式接线D.单回路链式接线15.用牛顿-拉夫逊法进行潮流迭代计算，修正方程求解的是( )。

电力系统分析考试试卷一、选择题（每题2分，共20分）1. 电力系统的基本组成包括哪些部分？A. 发电机、变压器、输电线路B. 发电机、变压器、配电设备C. 发电机、变电站、用电设备D. 发电机、变电站、输电线路2. 电力系统中，短路故障通常发生在哪些设备上？A. 发电机B. 变压器C. 输电线路D. 用电设备3. 电力系统中，下列哪种设备不参与电能的转换？A. 发电机B. 变压器C. 电动机D. 断路器4. 电力系统稳态分析主要研究的是哪些方面的性能？A. 系统稳定性B. 系统可靠性C. 系统经济性D. 系统安全性5. 电力系统中，电压等级的划分主要依据是什么？A. 电压大小B. 电流大小C. 功率大小D. 频率大小...（此处省略其他选择题）二、简答题（每题10分，共30分）1. 简述电力系统的基本功能及其重要性。

2. 解释什么是电力系统的负荷预测，并说明其在电力系统规划中的作用。

3. 描述电力系统中的无功功率和有功功率的区别及其在电力系统中的作用。

三、计算题（每题15分，共30分）1. 给定一个简单的电力系统网络，包含一个发电机和两个负载，计算在不同负载条件下的节点电压和线路损耗。

（提供具体的网络参数和负载条件）2. 假设一个电力系统中发生了三相短路故障，请根据给定的系统参数，计算短路电流的大小，并分析其对系统的影响。

四、论述题（20分）1. 论述电力系统自动化技术的发展对提高电力系统运行效率和安全性的作用。

五、案例分析题（20分）1. 给出一个具体的电力系统故障案例，要求分析故障原因，影响范围，并提出相应的预防和应对措施。

试卷结束语：请注意检查答案的准确性，并合理安排答题时间。

祝各位考生考试顺利，取得优异成绩。

电力系统分析练习题库（含参考答案）一、单选题（共40题，每题1分，共40分）1、下列故障类型中，属于对称短路故障为（一）oA、$两相接地短路B、$三相短路$C、单相接地短路$D、$两相短路$正确答案：B2、发电机作为电源，一般额定电压比线路额定电压高（—），以补偿输电过程的电压损耗。

A、3%$B、$10%$C、$5%$D、$±5%正确答案：C3、电力系统的允许频率偏移为（一）。

A、$±0.5HzB N$-0.2~+0.5H Z$C、±0.2Hz$D、$±0.2〜±0.5HZ$正确答案：D4、快速控制调速汽门可以让加速面积（—）。

A、减小$B、$增加$C、$不变$D、$不确定正确答案：A5、某SF11-20000/110型双绕组变压器，铭牌数据：AP0=22kW,ΔPK=135kW,UK%=10.5,I0%=0.8,试计算折算到高压侧的电阻为（）。

A、$10QB、$6.088C、$0.408ΩSD、4.080$正确答案：D6、用对称分量法分析时，若各序分量具有独立性，则此电路应满足（一）。

A、$非线性、参数不对称$B、非线性、参数对称$C、$线性、参数对称D、$线性、参数不对称$正确答案：C7、短路的最大有效值电流主要是检验电气设备和载流导体的（一）。

A、断流能力$B、$热稳定性$C、$机械效应$D、$电流效应正确答案：A8、IOkV线路的平均额定电压为（一）。

A、$11kV$B、$10.5kV$C、$12kVD、10kV$正确答案：B9、提高系统暂态稳定性的原则（一）oA、尽可能的减小加速面积，增加最大可能的减速面积$B、$减小极限切除时间C、$尽可能的增加加速面积，减小最大可能的减速面积$D、$增大极限切除角$正确答案：A10、架空输电线路三相导线之间的几何平均距离越大，其单位长度的电纳（—）。

A、不变$B、$越大$C、$越小$D、$以上都有可能正确答案：C11、22OkV电力线路的平均额定电压为（一）。

电力系统分析模拟练习题（含答案）一、单选题（共40题，每题1分，共40分）1、一般双绕组变压器分接头位于(____)。

A、$高压侧低压侧都安装$B、$视情况而定C、高压侧$D、$低压侧$正确答案：C2、中性点不接地系统发生单相接地短路时，非故障相电压升高至(____)。

A、$不变B、$1.5倍线电压$C、1.5倍相电压$D、$线电压$正确答案：D3、电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电的(____)。

A、$可靠性要求$B、$经济性要求$C、灵活性要求$D、$优质性要求正确答案：A4、1l0kV及以上的电力系统应采用中性点运行方式是(____)。

A、直接接地$B、$不接地$C、$不接地或经消弧线圈接地D、$经消弧线圈接地$正确答案：A5、三相架空线相间距离越大，线路的电抗(____)。

A、不变$B、$越大$C、$越小$D、$以上都有可能正确答案：B6、某变压器铭牌上额定电压为110±2×2.5%，分接头电压为(____)。

A、$125kV，121.5kV，ll0kV，107.5kV，104.5kVB、$125kV，122kV，12lkV，110kV，105kV$C、$117kV，115kV，110kV，108kV，104kV$D、115.5kV，112.75kV，110kV，107.25kV，104.5kV$正确答案：D7、对于一级负荷比例比较大的电力用户，应采用的电力系统接线方式为(____)。

A、单电源双回路放射式$B、$单回路放射式接线$C、$双电源供电方式D、$单回路放射式或单电源双回路放射式$正确答案：C8、电力系统无功不足时，会造成(____)。

A、$频率降低$B、频率升高$C、$电压降低D、$电压升高$正确答案：C9、三绕组变压器的(____)没有分接头。

A、$三侧都可以装B、$低压侧$C、高压侧$D、$中压侧$正确答案：B10、在变压器的参数计算中，用空载试验特性数据求的是(____)。

电力系统考试模拟试题和答案一、选择题（每题2分，共20分）1. 电力系统中的三相电流与单相电流相比，以下哪个说法是正确的？a. 三相电流的功率因数更低b. 三相电流的传输损耗更大c. 三相电流的电压波动更大d. 三相电流的功率传输更高答案：d2. 下面哪个设备用于将高电压变换为低电压？a. 变压器b. 发电机c. 断路器d. 开关答案：a3. 电力系统中，短路故障会导致什么问题？a. 电压波动b. 电网稳定性降低c. 电网容量增加d. 电力负荷减小答案：b4. 变压器主要用于什么目的？a. 降低电压b. 升高电压c. 调整电流d. 调整功率因数答案：a5. 以下哪个设备用于保护电力系统免受过电流损坏？a. 熔断器b. 跳闸器c. 电压表d. 电流表答案：a6. 电力系统中，负荷调度的目的是什么？a. 增加电力供应的可靠性b. 降低电力负荷c. 提高电力系统效率d. 调整电力价格答案：c7. 以下哪个设备用于将直流电转换为交流电？a. 逆变器b. 变压器c. 发电机d. 跳闸器答案：a8. 电力系统中，发电机的作用是什么？a. 降低电压b. 升高电压c. 调整电流d. 产生电能答案：d9. 以下哪个设备用于将电力系统与用户之间的电流进行控制？a. 变压器b. 发电机c. 断路器d. 电表答案：c10. 在电力系统中，负荷平衡的目的是什么？a. 降低电力负荷b. 提高电力供应的可靠性c. 调整电力价格d. 减小电压波动答案：b二、简答题（每题10分，共20分）1. 请简要解释电力系统中的短路故障是什么，并说明其对电力系统的影响。

答案：电力系统中的短路故障是指电流在电路中发生异常的路径，绕过了正常的电阻和负载。

短路故障会导致电流急剧增大，造成电网的电压波动，电力设备的过载，甚至引发设备的损坏和火灾。

短路故障对电力系统的影响是降低电网的稳定性，增加供电的不可靠性，以及可能导致电力系统的停电。

2. 请解释电力系统中的功率因数是什么，并说明其重要性。

电力分析模拟练习题（含参考答案）一、单选题（共51题，每题1分，共51分）1.设系统节点数为n，其中PV 节点数为r，设置一个节点为平衡节点，若潮流方程采用极坐标形式，用牛顿法进行潮流计算时，方程式数量为（）A、2n-r-2B、2n-rC、2n-2D、2n-1正确答案：A2.湖流计算中的 P-Q 分解法是在哪一类方法的基础上简化来的（）A、高斯-赛德尔法B、极坐标形式的牛顿-拉夫逊法C、直角坐标形式的牛顿-拉夫逊法D、阻抗法正确答案：B3.有各用电源接线方式的优缺点是（A、供电可靠性和电压质量高、造价高、调度复杂B、可靠性高、造价高C、供电可靠性高、调度方便、造价高D、可靠性高、电压高正确答案：A4.与静止无功补偿器(SVC）相比，静止无功发生器 (SVG）响应速度更快，谐波电流更少，在系统电压较低时（）向系统注入较大的无功。

A、无法B、可以C、不确定是否可以D、其他三个选项都不是正确答案：B5.中性点不接地系统发生单相接地故障时，中性点的对地电压为(A、负1/2的故障相电压B、负的故障相电压C、正1/2的故障相电压D、正的故障相电压正确答案：B6.电力系统的频率稳定性问题是（）的问题A、只对用户有影响B、只对发电机有影响C、局部性D、全局性正确答案：D7.电压降落是指（）A、电力网中任意两点之间电压的相量差B、电力网中任意两点之间电压的角度差C、电力网中任意两点电压有效值之差D、网络中某点是实际电压有效值与相应线路标称电压的差值正确答案：A8.（）不能维持电网频率不变，只能缓和电网频率的改变程度，此时需要利用发电机同步器增减某些机组的负荷，即平移静态特性曲线，以恢复电网频率，称为（）A、二次调频，一次调频B、一次调频，二次调频C、一次调频，再同步D、一次调频，三次调频正确答案：B9.电力系统的中性点是指（A、三角形接线的变压器的中性点B、星形接线变压器的中性点C、发电机的中性点D、B和C正确答案：D10.在既有水电厂、火电厂和核电厂的电力系统中，洪水季节调频电厂通常选择（）A、高温高压火力发电厂B、大型水电厂C、中温中压火力发电厂D、核电厂正确答案：C11.电力系统无功功率的单位常采用（A、WB、varC、AD、Ω正确答案：B12.连接两繁钱路的变压器，将10~V升为110~V的变压器,其额定安比为（A、10/121kVB、10/110kVC、10.5/121kVD、10.5/110kV正确答案：A13.关于各种电压等级在输配电网络中的应用，下述说法中错误的是（A、交流500kV通常用于超高压远距高的电力系统的输电网络B、交流220kV通常用于区城电力系统的输电网络C、交流35kV及以下电压等级通常用于配电网络D、除10kV电压等級用于配电网络外，10kV以上的电压等级都只能用于输电网络正确答案：D14.交压器与电力线路等值电路的不同之处，说法错误的（）A、电力线路的导纳支路为容性B、交压器和电力线路的电导都可忽略C、电力线路以工型等值电路表示D、变压器的导纳支路为感性正确答案：B15.中性点不接地系统中发生单相接地时，接地点有电流流过，电流的通路是〔A、变压器、输电线B、输电线路和线路对地电容C、输电线、中性点D、发电机正确答案：B16.发电机不发有功而向电网输送容性无功是（）运行。

电力系统分析1、事故备用一般约为最大负荷的(____)，但不得小于系统中最大机组容量。

——[单选题]A 2%-5%B 4%-5%C 5%-7%D 5%-10%正确答案：D2、用于连接110kV和35kV两个电压等级的降压变压器，其两侧绕组的额定电压应为(____)。

——[单选题]A 110kV,35kVB 110kV,37kVC 110kV,38.5kVD 121kV,38.5kV正确答案：C3、三相架空线导线换位的目的是(____)。

——[单选题]A 使三相导线张力相同B 使换位杆塔受力均匀C 使三相导线长度相同D 减小三相参数不平衡正确答案：D4、要保证良好的频率质量，(____)必须保持平衡。

——[单选题]A 有功功率B 无功功率C 视在功率D 波形质量正确答案：A5、输电线路电容参数产生的充电功率与线路电压(____)。

——[单选题]A 一次方成正比B 平方成正比C 三次方成正比D 无关正确答案：B6、提高电力系统暂态稳定性的原理是(____)。

——[单选题]A 缩小加速面积，增大减速面积B 缩小减速面积，增大加速面积C 增大加速面积和减速面积D 缩小减速面积和加速面积正确答案：A7、有功负荷备用一般为最大负荷的(____)。

——[单选题]A 2%-5%B 4%-5%C 5%-7%D 5%-1O%正确答案：A8、对无功不足引起的电压水平偏低的电力系统，应采用的调压措施是(____)。

——[单选题]A 改变无载调压变压器变比B 改变有载调压变压器变比C 减小发电机无功出力D 增加无功补偿装置正确答案：D9、500kV系统中性点运行方式经常采用(____)。

——[单选题]A 不接地B 直接接地C 经电抗接地D 经电阻接地正确答案：B10、220kV系统中性点运行方式经常采用(____)。

——[单选题]A 不接地B 直接接地C 经电抗接地D 经电阻接地正确答案：B11、用对称分量法分析时，若各序分量具有独立性，则此电路应满足(____)。

电力系统分析题库一、选择题1、中性点不接地系统发生单相接地短路时，非故障相电压升高至（ A ）A、线电压B、1.5倍相电压C、1.5倍线电压D、根号2倍相电压2、目前我国电能输送的主要方式是（ C ）。

A、直流B、单相交流C、三相交流D、交直流并重3、系统发生两相接地短路故障时，复合序网的连接方式为（ A ）A、正序、负序、零序并联B、正序、负序并联、零序网开路C、正序、零序并联、负序开路D、零序、负序并联，正序开路4、输电线路采用分裂导线的目的是（ A ）。

A、减小电抗B、减小电阻C、增大电抗D、减小电纳5、系统备用容量中，哪种可能不需要专门配置？（ A ）A、负荷备用B、国民经济备用C、事故备用D、检修备用6、电力系统潮流计算中，功率指（ C ）。

A、一相功率B、两相功率C、三相功率D、四相功率7、根据对称分量法，a、b、c三相的零序分量相位关系是（ D ）A、a相超前b相B、b相超前a相C、c相超前b相D、相位相同8、电力系统有功功率电源为（ B ）。

A、发电机、调相机B、发电机C、调相机D、发电机、电容器9、输电线路单位长度的电阻主要决定于（ D ）A、材料和对地高度B、电晕损耗和电压C、几何均距和半径D、材料和粗细10、有备用接线方式的优、缺点是（ D ）。

A、优点：供电可靠性高。

缺点：电压低B、优点：供电可靠性低。

缺点：造价高C、优点：供电可靠性高，调度方便。

缺点：造价高D、优点：供电可靠性和电压质量高。

缺点：造价高和调度复杂11、电力系统的有功功率电源是（ A ）A、发电机B、变压器C、调相机D、电容器12、电力网某条线路的额定电压为UN=110kV，则它表示的是（ D ）。

A、相电压B相电压C线电压D、线电压13、衡量电能质量的指标有（ D ）A、电压和功率B、频率和功率C、电流和功率D、电压大小，波形质量，频率14、解功率方程用的方法是（ A ）。

A、迭代法B、递推法C、回归法D、阻抗法15、电力系统短路故障计算主要求取的物理量是（ A ）A、电压，电流B、电阻，电抗C、电阻，功率D、电流，电抗16、线路始末两端电压的数值差是（ C ）。

《电力系统分析》模拟试卷（1）参考答案一、填空题1．电压、频率、波形、电压波动和闪变、三相电压不平衡度2．同步发电机、电力电容器、同步调相机、静止补偿器3．逆调压、顺调压、恒调压4．无功电源不足、电网电压损耗过大5．正常运行的电力系统收到微小（瞬时出现又立即消失）的扰动后，能恢复到原有运行状况的能力6．大、小7．电力系统运行的稳定性8．三相、单相9．调速器、有差10．为0、三相短路二、简答题1．（1）合理选择导线截面（2）提高用户的功率因数（3）合理确定电网的电压水平（4）合理调整负荷、提高负荷率（5）改变电网的运行方式（6）改变电力线的接线2．（1）改变发电机的励磁调压（2）改变变压器的变比调压（3）改变电网无功分布调压（4）改变电网参数调压3．（1）快速切除故障和自动重合闸（2）强行励磁和快速关闭汽门（3）电气制动和变压器中性点经小电阻接地（4）合理选择电力系统的运行接线（5）连锁切机和切除部分负荷（6）设置开关站（7）强行串联电容补偿（8）高压直流输电功率的快速调节三、画图分析题1．（1）没采取“连锁切机和切除部分负荷”时，系统不稳定（2）采取“连锁切机和切除部分负荷”时，系统稳定所以，采取“连锁切机和切除部分负荷”可以提高系统稳定性。

2．（1）没有“三相重合闸“时，系统不稳定（2）采用“三相重合闸“时，max)()(789107456784max )(12341)(-+-+<+==A A S S A S A max)()(max )()(-+-+>==A A S A S A edfe abcda max)()(max )()(-+-+>==A A S A S A edfe abcda系统稳定所以，采用“三相重合闸“可提高系统的稳定性四、计算题 1．解：MVA S 50403022max =+=kWh A 61006.1⨯=∆2．解：kVU kV U kV U F F Fmac 25.2425.241243min === 选标准分接头电压为：242kV 校验：kVu kV kV u mac 10kV 979.95.1054.10min 22≈=≈=因此分接头选择合适。

电力系统分析模拟题及参考答案一、单选题（共40题，每题1分，共40分）1、为了能及时向增加的负荷供电而设置的备用应是（一）。

A、热备用B、事故备用C、检修备用D、冷备用正确答案：A2、单相短路的附加电抗等于（—）。

A、负序电抗B、负序电抗并联零序电抗C、0D、负序电抗串联零序电抗正确答案：D3、变压器消耗的有功功率的参数是（一）oA、电流B、电抗C、电纳D、电导正确答案：D4、并联电容器能向系统提供（—）无功功率。

A、感性B、为0C、容性D、不确定正确答案：A5、冲击电流主要用于检验电气设备和载流导体的（一）。

A、载流量B、动稳定性C、热稳定性D、耐压等级正确答案：B6、系统发生三相短路故障后，零序电压（一）oA、不确定B、变低C、零D、变高正确答案：C7、两相短路的附加电抗等于(—)。

A、负序电抗并联零序电抗B、OC、负序电抗D、负序电抗串联零序电抗正确答案：C8、用于电能远距离输送的线路为(—)oA、输电线路B、输配电线路C、配电线路D、直配线路正确答案：A9、三绕组降压变压器，当功率主要由高压侧向中压侧输送时，绕组的排列方式，居中绕组为(一)oA、依据电压等级不同，绕组的排列情况不同B、中压绕组C、高压绕组D、低压绕组正确答案：B10、某1GJ-300的线路,几何均距为6米，导线的计算外径为25.2mm,其电阻值为(—)。

A^0.13Ωz kmB、0.5CykmC、025Ω∕kmD、0.24Ωz km正确答案：A11、下列故障类型中，属于对称短路故障为(一)oA、单相接地短路B、三相短路C、两相接地短路D、两相短路正确答案：B12、50OkV系统中性点运行方式经常采用（一）。

A、不接地B、经电抗接地C、经电阻接地D、直接接地正确答案：D13、我国目前电力系统的最高电压等级是（）。

A、交流500kV,直流±80OkVB、交流500kV,直流±50OkVC、交流IoOOkV,直流±110OkVD、交流750kV,直流±50OkV正确答案：C14、单相短路接地的附加电抗等于（—）。

电力系统分析考试模拟试题及答案一、选择题（每题5分，共25分）1. 电力系统中，负载的功率因数是指负载的（）与其实际功率的比值。

A. 视在功率B. 有功功率C. 无功功率D. 复功率2. 以下哪个参数不是三相电路的功率三角形中基本的功率参数？A. 有功功率B. 无功功率C. 视在功率D. 电功率3. 电力系统中，变压器的额定容量是指其（）的能力。

A. 最大负载能力B. 短路能力C. 空载能力D. 负载能力4. 在电力系统中，对称分量法主要用于（）。

A. 计算三相电路B. 分析不对称故障C. 分析对称故障D. 控制电力系统5. 电力系统稳定性分析中，小干扰稳定性的主要分析方法是（）。

A. 频率分析法B. 阻抗分析法C. 功率流分析法D. 能量函数分析法二、填空题（每题5分，共25分）1. 在电力系统中，无功功率的补偿主要是通过____和____来实现的。

2. 电力系统的稳定性主要分为小干扰稳定性和____稳定性。

3. 电力系统的有功功率平衡主要是通过____和____来实现的。

4. 电力系统中，负载的功率因数越接近____，电力系统的效率越高。

5. 电力系统中，变压器的负载损耗与变压器的____和____有关。

三、简答题（每题10分，共30分）1. 请简述对称分量法的基本原理及其在电力系统中的应用。

2. 请简述电力系统的稳定性分析主要包括哪两个方面，并分别说明其重要性。

3. 请简述电力系统的有功功率和无功功率平衡的意义及其实现方法。

四、计算题（每题15分，共30分）1. 一个三相电源，线电压为380V，相电压为220V，负载为星形连接的三相异步电动机，功率为10kW，功率因数为0.8，求电动机的额定电流。

2. 一个电力系统的有功功率为P，无功功率为Q，请用数学公式表示该系统的有功功率和无功功率平衡方程。

答案：一、选择题答案1. B2. D3. A4. B5. D二、填空题答案1. 无功补偿装置无功电源2. 大干扰3. 发电机调压器4. 15. 额定电压负载率三、简答题答案1. 对称分量法是一种用于分析电力系统不对称故障的方法。

BBB 《电力系统分析》模拟考题一、单选题(共计13题，合计7.5分。

其中第6、11题1分)1．一台变压器的额定电压比为220/121kV ，则该变压器的平均额定变比为（ C ）。

A. 220/121B.231/121C. 230/115D.242/1212.某10kV 电力系统，发生单相接地时流过接地点的电容电流为35A ，如果通过消弧线圈采用欠补偿方式将流过接地点的电流补偿到20A ，则所需消弧线圈的电感系数为（ C ）。

A.0.334HB.0.579HC.1.225HD.2.121H3.同一电压等级下的同一有名值阻抗，分别折算到基准容量为100MVA 、1000MVA 时的标幺值，则（ A ）。

A.基准容量为100MVA 时的标幺值小B.基准容量为1000MVA 时的标幺值小C.两种情况下的标幺值相等D.两种情况下的标幺值大小不确定4.电力系统电压偏移是指( A )。

A ．线路始端或末端电压与线路额电压数值差B ．线路始末两端电压相量差C ．线路始末两端电压数值差D ．线路末端空载与负载时电压的数值差5.对于下图的单负荷无穷大系统，电源电压为001∠，系统阻抗为j0.1， 负荷节点的功率为0.5-j0.2。

负荷节点的电压相量约为( A )。

0101∠=•U X=j0.1 S 2=0.5-j0.2A ．02.93018.1-∠B ． 093.2978.0-∠C ．093.2018.1∠D ． 093.2978.0∠6.已知某110kV 线路，其线路阻抗Z=10+j33Ω，线路电纳B=0.0001S ，线路末端输出功率为20+j12MVA ，线路首端电压为115.5kV ，线路末端电压约为 ( D ) kV 。

A ． 109B ．111C ． 108D ．1107.设n 台相同的变压器并列运行，变压器运行电压为U(kV)，通过功率为S(MVA)。

n 台变压器总有功损耗为( B )。

0222TN 0222TN 0222TN 0222TN )(1.1)(1.)(1.})({.P U S S U P n D P nU S S U P n C nP US S U P n B P US S U P n A TN k TN k TN k TN k ++++ 8.用牛顿—拉夫逊法进行潮流计算时，线性修正方程组求解的是（ D ）。

电力系统分析模拟练习题+答案一、单选题(共40题，每题1分，共40分)1、某变压器铭牌上额定电压为220±8X15%,它共有()个分接头。

A、10个B、8个C、17个D、20个正确答案：C2、对于两相短路接地，其复合序网的连接是(—)。

A、正序负序零序并联B、负序和正序并联在和零序串联C、正序和负序并联D、正序负序零序串联正确答案：A3、连接IOkV发电机和I1OkV线路的升压变压器的变比为(—)。

A、10.5/121B、10/110C、10.5/110D、11/121正确答案：A4、衡量电能质量的技术标准是(一)oA、电压偏移、频率偏移、网损率B、厂用电率、燃料损耗率、网损率C、电压偏移、频率偏移、波形畸变率D、厂用电率、网损率、电压畸变率正确答案：C5、在枯水季节，宜选(—)作为主调频电厂。

A、核电厂B、中温中亚火电厂C、水电厂D、高温高压火电厂正确答案：C6、逆调压是指(一)。

A、最大负荷时，将电压中枢点电压升高，低谷负荷时将其降低B、最大负荷时，将电压中枢点电压降低，低谷负荷时将其升高C、最大负荷时和低谷负荷时将其降低D、最大负荷时和低谷负荷时将其升高正确答案：A7、电力线路中，电阻R主要反映线路流过电流时产生的(—)。

A、电场效应B、磁场效应C、电晕损耗D、热效应正确答案：D8、环形网络的循环功率为(—)oA、不确定B、0C^电压偏移D、电压降落正确答案：B9、可以作为主调频电厂的是(—)。

A、风电B、核电厂C、水电厂D、高温高压的火电厂正确答案：C10、目前在架空输电线路上应用最广的导线是(—)。

A、钢芯铝绞线B、铜导线C、铝导线D、钢导线正确答案：A11、架空输电线路的电抗与导线之间的几何均距的关系是(一)。

A、几何均距越大，电抗越大B、几何均距越大，电抗越小C、输电线路的电抗与几何均具无关D、改变导线的几何均距可以明显改变线路的结构正确答案：A12、下面所列的电力系统负荷波动中可以预测的是（）A、由用电设备的投入和退出运行所引起的第一类负荷变化B、5由大容量的用电设备投入或退出所引起的第二类负荷变化C、由生产、生活规律和气象条件变化所引起的第三类负荷变化D、第一类和第二类负荷变化正确答案：C13、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（一）oA、三级负荷B、二级负荷C、一级负荷D、特级负荷正确答案：C14、某电厂中由两台型号相同IOoMW的汽轮机组，调差系数为4,机组满载时的频率为49.5Hz,发电厂的功率为150MMi时的频率为（___ ）。
