止水带宜选用橡胶止水带或钢边橡胶止水带

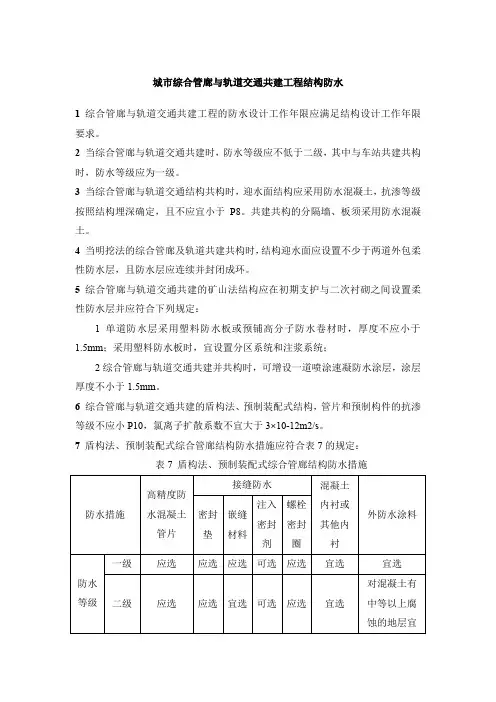

城市综合管廊与轨道交通共建工程结构防水1综合管廊与轨道交通共建工程的防水设计工作年限应满足结构设计工作年限要求。

2当综合管廊与轨道交通共建时，防水等级应不低于二级，其中与车站共建共构时，防水等级应为一级。

3当综合管廊与轨道交通结构共构时，迎水面结构应采用防水混凝土，抗渗等级按照结构埋深确定，且不应宜小于P8。

共建共构的分隔墙、板须采用防水混凝土。

4当明挖法的综合管廊及轨道共建共构时，结构迎水面应设置不少于两道外包柔性防水层，且防水层应连续并封闭成环。

5综合管廊与轨道交通共建的矿山法结构应在初期支护与二次衬砌之间设置柔性防水层并应符合下列规定：1单道防水层采用塑料防水板或预铺高分子防水卷材时，厚度不应小于1.5mm；采用塑料防水板时，宜设置分区系统和注浆系统；2综合管廊与轨道交通共建并共构时，可增设一道喷涂速凝防水涂层，涂层厚度不小于1.5mm。

6综合管廊与轨道交通共建的盾构法、预制装配式结构，管片和预制构件的抗渗等级不应小P10，氯离子扩散系数不宜大于3×10-12m2/s。

7盾构法、预制装配式综合管廊结构防水措施应符合表7的规定：表7 盾构法、预制装配式综合管廊结构防水措施8盾构法管片接缝、预制装配式衬砌接缝应至少设置一道密封垫沟槽，沟槽内设置弹性橡胶密封垫。

橡胶密封垫应能被完全压入管片沟槽内。

密封垫沟槽截面积与密封垫截面积的比不应小于1.00，且不应大于1.15。

当富水区的综合管廊与轨道交通共建共构时，可设置双道沟槽匹配设置双道密封垫。

9当综合管廊与轨道交通共建共构时，衬砌接缝防水应采用弹性橡胶密封垫与遇水膨胀橡胶结合的复合型橡胶密封垫，密封垫应满足在计算的接缝最大张开量和估算错位量下，埋深水头3倍水压力下不渗漏的技术要求。

选用的接缝密封垫应进行一字缝或T字缝耐水压检测。

10当顶管法综合管廊与轨道交通共建共构时，管节接头应满足结构最大允许变形下密封防水的要求。

顶管预留洞口密封应安装帘布橡胶板止水，不得有漏泥、滴水现象。

橡胶止水带的分类有哪几种？橡胶止水带的分类有：中埋式橡胶止水带、外贴式（背贴）橡胶止水带、带注浆管止水带、遇水膨胀橡胶止水带等百十余种产品,如果工程图纸没有特殊标准,,以下是详细介绍。

按孔型分类型：CB型橡胶止水带（埋入式中间有孔型）；CP型橡胶止水带（埋入式中间无孔型）；EB型橡胶止水带（外贴式中间有孔型）；EP型橡胶止水带（外贴式中间无孔型）。

按材质分：天然橡胶止水带，氯丁橡胶止水带，三元乙丙橡胶止水带。

按使用情况分为：中埋式橡胶止水带、背贴式橡胶止水带(外贴式橡胶止水带)、钢边橡胶止水带、遇水膨胀橡胶止水带、平板式止水带、P型止水带、蝶型止水带等等。

各种规格各种尺寸可按需来图定做。

中埋橡胶止水带常用尺寸为300*6、300*8、350*8、350*10、400*10、500*10（单位：mm）等。

遇水膨胀型橡胶止水带常用尺寸为：252*6、352*6、352*8、452*8、452*10（单位：mm）等。

可卸式橡胶止水带常用尺寸为：300*6、300*8、350*8、350*10（单位：mm）等。

钢边式橡胶止水带常用尺寸为：300*8、350*8、350*10、400*10（单位：mm）等。

外贴橡胶止水带常用尺寸：300*6、300*8、300*10、320*6、320*8、400*10、500*10（单位：mm）等国标中埋橡胶止水带与非标的区别外观：国标的亮度高，尤其横截面，非标的发乌，粗糙，国标的要细腻油亮。

手感：国标的的柔韧性好，弹性大，非标的弹性差好多。

性能：国标的拉伸强度，断裂伸长率都要高很多，抗老化性也要强好多。

1、中埋式橡胶止水带利用橡胶的高弹性和压缩变形性的特点，在各种载荷下产生弹性变形，从而起到坚固密封，防止建筑构造的漏水，渗水及减震缓冲作用。

在一般较大工程的建筑设计中，由于不能连续浇注，或由于地基的变形，或由于温度变化引起的混凝土构件热胀冷缩等原因，需留有施工缝，沉降缝，变形缝，在这些缝处必须安装止水带来防止水的渗漏问题，它能防止地下水(或界外水)渗漏到建筑结构中，又可防止建筑物内水漏到外界。

中埋式止水带应采取什么固定措施，施工时有哪些考前须知?中埋式止水带是指埋设在混凝土构造的变形缝或施工缝中部的止水带，施工时先将其安装固定在两侧构造的配筋上，再浇筑两侧混凝土。

中埋式止水带施工时应注意以下问题：1．中埋式止水带的埋没位置应正确，中埋式止水带中心线应和变形缝中心线重合。

2．止水带宜采用专用钢筋套或扁钢固定，不得穿孔或用铁钉固定。

采用扁纲固定时，止水带端部应先用扁钢央紧，固定扁钢用的螺栓间距宜为500mm，并格扁钢与构造内钢筋焊牢。

3．由于顶、底板止水带下部的混凝土不易振捣密实，气泡也不易徘出，而且说混土水化凝结过程产生的收缩易使止水带与下面的混凝土产生缝隙，从而导致变形缝漏水，因此顶、底板内止水带应成盆式安设，见图2—10。

图2-10 顶、底板中埋式止水带的固定4．由于止水带的接缝是止水带本身的防水酶弱处，因此接缠的数量愈少愈好，接缝位置应设在边墙较高位置上，不得设在构造转角处，接头宜采用热压焊。

5．转弯处宜采用直角专用配件，并做成圆弧形，橡胶止水带的转角半径不得小于200mm，钢边橡胶止水带不得小于300mm，而且转角半径应随止水带的宽度增大而相应加大，以便于止水带的安设。

6．混凝土挠筑前应校正止水带位置，外表清理干净，止水带损害处应修补；先施工一例混凝土时，其端模应支撑结实，严防漏浆；顶、底板止水带的下侧混凝土应振捣密实，边墙止水带内外加混凝土应同步浇筑，以保持止水带位置正确、平直，无卷曲现象。

中埋式橡胶止水带施工方法支模固定橡胶止水带绑筋支模前,放线人员先在垫层上弹定位墨线,确定变形缝的位置。

定位墨线应在支模后仍外露,以便检查中埋式止水带〔埋入式止水带〕的偏移。

钢筋绑扎完后,中埋式入止水带两端采用定位钢筋和扁钢固定,扁钢的作用是将止水带两端牢牢夹紧,并将扁钢与构造内钢筋和定位钢筋焊牢,固定扁钢用的螺栓间距宜为500mm,保证中埋式止水带中间空心圆环与变形缝的中心重合,同时中埋式式止水带两端稍微翘起与中间空心圆环水平夹角为15°～30°为宜, 便于水平设置的橡胶止水带在人工振捣时能排出空气。

橡胶止水带简介施工工艺和止水带特点橡胶止水带是以天然橡胶和各种合成橡胶为主要原料，掺加各种橡胶促进剂和各种填充剂等辅料，经塑炼、混炼、硫化、模压等工艺而制成的一种橡胶止水带产品。

橡胶止水带就是利用橡胶的高弹性，在各种压力荷载下容易产生弹性变形，从而起到密封坚固，可以有效的防止建筑构造的漏水、滴水、渗水并起到减震缓冲、增加弹力的作用。

在国家许多大型工程建筑设计中，土建、水土结构之间都有一定的伸缩要求，并具有防水防震等性能，因此使用和安装橡胶止水带可以在施工有效的解决以上指标要求。

在混凝土浇注过程中，根据施工的具体要求，橡胶止水带需要部分或全部浇埋在混凝土中。

橡胶止水带品种规格较多，有桥型、山型、P型、U型、Z型、乙型、T型、H型、E型、Q型等。

根据使用情况又可分类为埋式橡胶止水带和背贴式橡胶止水带。

因为橡胶本身具有良好的弹性和耐磨性、耐老化性和抗撕裂性能，所以橡胶止水带具有变形能力强、防水性能好等特点，按国产规定橡胶止水带的温度使用范围为-45℃至+60℃，当温度超过70℃，或受强烈的氧化作用或受油类等有机溶剂侵蚀时，均不得使用橡胶止水带。

混凝土中有许多有棱角的石子或者锋利的钢筋接头，橡胶止水带如果稍不注意就会被刺破，由于塑料和橡胶的撕裂强度比拉伸强度低3-5倍，止水带一旦被刺破或割裂时，不用多大的力量，止水带就会自己撕裂，所以在将止水带定位和混凝土浇注过程中，应注意定位方法和浇注压力，以免止水带被刺破，影响止水带的性能，具体注意事项如下：一、止水带不得长时间露天曝晒，这样的话，橡胶成分易分解，也要防止雨淋，勿与污染性强的化学物质直接接触。

二、在运输和施工中，防止机械、钢筋划破止水带，造成止水带的损伤。

三、施工过程中，止水带必须固定在可靠位置，在浇注混凝土时应防止发生位移，在混凝土浇注过程中要确保止水带的正确位置。

四、固定止水带的方法有以下几种：专用卡具固定、利用附加钢筋固定、铅丝或者模板固定等，如要在止水带上穿孔，只能选在止水带的边缘安装区，不得损伤其他部位。

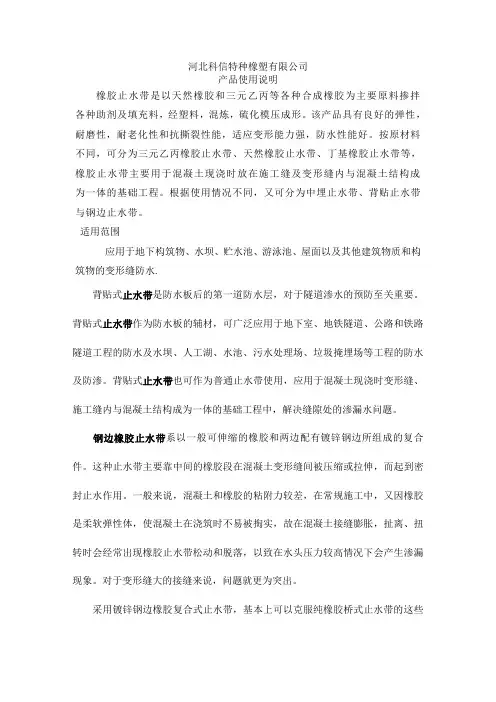

河北科信特种橡塑有限公司产品使用说明橡胶止水带是以天然橡胶和三元乙丙等各种合成橡胶为主要原料掺拌各种助剂及填充料，经塑料，混炼，硫化模压成形。

该产品具有良好的弹性，耐磨性，耐老化性和抗撕裂性能，适应变形能力强，防水性能好。

按原材料不同，可分为三元乙丙橡胶止水带、天然橡胶止水带、丁基橡胶止水带等，橡胶止水带主要用于混凝土现浇时放在施工缝及变形缝内与混凝土结构成为一体的基础工程。

根据使用情况不同，又可分为中埋止水带、背贴止水带与钢边止水带。

适用范围应用于地下构筑物、水坝、贮水池、游泳池、屋面以及其他建筑物质和构筑物的变形缝防水.背贴式止水带是防水板后的第一道防水层，对于隧道渗水的预防至关重要。

背贴式止水带作为防水板的辅材，可广泛应用于地下室、地铁隧道、公路和铁路隧道工程的防水及水坝、人工湖、水池、污水处理场、垃圾掩埋场等工程的防水及防渗。

背贴式止水带也可作为普通止水带使用，应用于混凝土现浇时变形缝、施工缝内与混凝土结构成为一体的基础工程中，解决缝隙处的渗漏水问题。

钢边橡胶止水带系以一般可伸缩的橡胶和两边配有镀锌钢边所组成的复合件。

这种止水带主要靠中间的橡胶段在混凝土变形缝间被压缩或拉伸，而起到密封止水作用。

一般来说，混凝土和橡胶的粘附力较差，在常规施工中，又因橡胶是柔软弹性体，使混凝土在浇筑时不易被掏实，故在混凝土接缝膨胀，扯离、扭转时会经常出现橡胶止水带松动和脱落，以致在水头压力较高情况下会产生渗漏现象。

对于变形缝大的接缝来说，问题就更为突出。

采用镀锌钢边橡胶复合式止水带，基本上可以克服纯橡胶桥式止水带的这些不足。

而且这种复合式止水带还具有双重功能，即一方面可以延长途径，延缓渗水速度，另一方面镀锌钢边和混凝土有着良好的粘附性，使止水带能承受较大的拉力和扭力，从而保证橡胶止水带的混凝土中的有效变形范围内不会产生松动和脱落现象，提高止水效果。

钢边橡胶止水带使用安装：止水带的材料的选择及要求钢边：选用镀锌钢边；橡胶：通常选用天然橡胶、氯丁橡胶、三元乙丙橡胶等。

钢边橡胶止水带搭接方法1. 引言1.1 钢边橡胶止水带的作用钢边橡胶止水带是建筑工程中常用的一种材料，其主要作用是防止水分渗透，起到防水的作用。

在建筑物的结构体系中，往往存在着各种接缝和缝隙，若不进行有效的防水处理，会导致水分渗入，造成墙体和地板的损坏，甚至影响整个建筑物的使用寿命。

钢边橡胶止水带通过其柔软但具有一定弹性的橡胶材质，能够与建筑结构表面良好接触，在接缝处形成有效的密封层，阻止水分渗入。

钢边设计使得止水带具有一定的抗拉强度，能够承受一定的拉伸和挤压，保证其在使用过程中不会出现断裂或变形，有效保障防水效果。

钢边橡胶止水带在建筑工程中起到了重要的防水作用，保护建筑结构不受水分侵蚀，延长建筑物的使用寿命，是建筑工程中不可或缺的防水材料之一。

1.2 钢边橡胶止水带的重要性钢边橡胶止水带在建筑工程中扮演着非常重要的角色。

其主要作用是在建筑物的结构缝隙处起到密封和防水的作用，有效阻止水分、湿气和其他外部因素侵入建筑内部，从而保护建筑物结构的完整性和安全性。

止水带能够有效防止水分渗漏。

在建筑物结构的缝隙处，由于结构的变形或沉降会导致裂缝的产生，如果没有有效的防水措施，水分容易从这些裂缝渗入建筑内部，导致墙壁、地面等部位发霉、腐烂甚至结构降解的现象发生。

而钢边橡胶止水带正是利用其柔韧性和耐腐蚀性来填补这些缝隙，起到有效的防水作用。

止水带还能够有效提高建筑物的保温性能。

在冬季，建筑物内外温差大，如果结构缝隙处没有良好的密封措施，室内热量容易散失，不仅影响居住舒适度，还会增加供暖成本。

而止水带的使用可以有效减少热量散失，提高建筑物的保温性能，降低能源消耗。

钢边橡胶止水带在建筑工程中的重要性不容忽视，正确选择和使用止水带能够提高建筑结构的密封性和耐久性，保证建筑物的安全可靠性。

2. 正文2.1 选择合适的钢边橡胶止水带在选择合适的钢边橡胶止水带时，首先需要考虑止水带的材质和规格。

钢边橡胶止水带通常由橡胶材料和内置的钢板组成，质量优良的钢边橡胶止水带具有较好的柔韧性和耐腐蚀性，能够在不同环境条件下有效保持密封性。

橡胶止水带和止水橡皮系以天然橡胶与各种合成橡胶为主要原料，掺加各种助剂及填充料，经塑炼、混炼、压制成型，其品种规格较多，有桥型、山型、P 型、U型、Z型、乙型、T型、H型、E型、Q型等。

以天然橡胶或各种合成橡胶为主要原料，掺入多种助剂和填充料，经塑化、混炼、压延和硫化等工序制成。

那么这种止水带都包含哪些规格呢？胶止水带主要分为背贴式橡胶止水带、中埋式橡胶止水带、钢边橡胶止水带三种型号，具体规格有很多，在实际应用中宽度以300毫米、350毫米、400毫米，厚度主要为6毫米、8毫米、10毫米为主。

按型号可分为：CB型橡胶止水带（埋入式中间有孔型）；CP型橡胶止水带（埋入式中间无孔型）；EB型橡胶止水带（外贴式中间有孔型）；EP型橡胶止水带（外贴式中间无孔型）。

按材质可分为：天然橡胶止水带，氯丁橡胶止水带，三元乙丙橡胶止水带。

按使用情况可分为：中埋式橡胶止水带和背贴式橡胶止水带(外贴式橡胶止水带)、钢边橡胶止水带、遇水膨胀橡胶止水带、平板式止水带。

橡胶止水带主要用于混凝土现浇时设在施工缝及变形缝内与混凝土结构成为一体的基础工程，如地下设施、隧道涵洞、输水渡槽、拦水坝、贮液构筑物等。

一、使用方法橡胶止水带必需采取可靠的固定措施，绑扎钢筋和支模时。

防止在浇注混凝土时发生位移，保证止水带在混凝土中的正确位置。

只能在止水带的允许部位上穿孔打洞，对于固定止水带时。

不得损坏止水带有效防水部位。

常用的固定方法有：利用附加钢筋固定；专用卡具固定；用铅丝和模板固定等。

不论采用何种固定方法，对于止水带的固定方法应按设计要求的施工规范进行且必需保证止水带定位准确，不损坏止水带有效防水部位，方便混凝土浇捣。

以上就是橡胶止水带规格的相关内容，感谢您的阅读！。

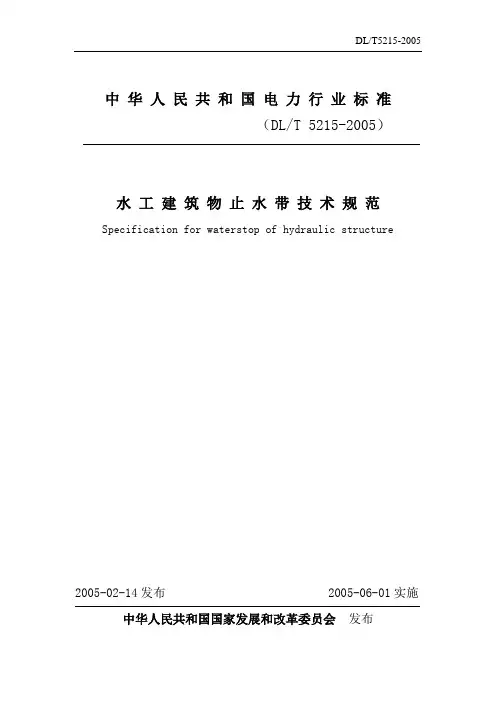

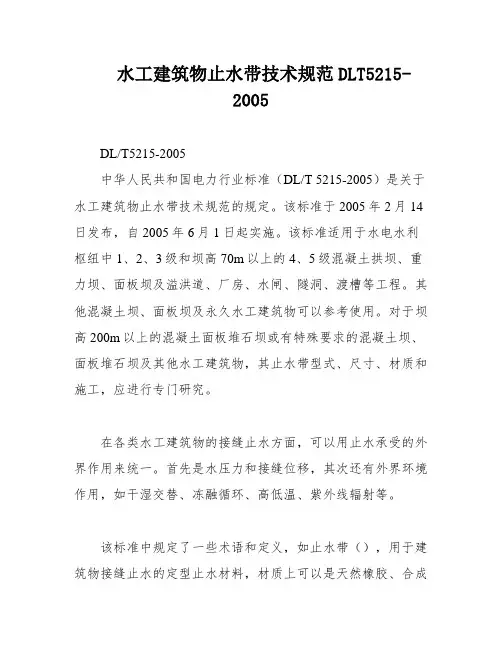

中华人民共和国电力行业标准（DL/T 5215-2005）水工建筑物止水带技术规范Specification for waterstop of hydraulic structure2005-02-14发布 2005-06-01实施中华人民共和国国家发展和改革委员会发布1.范围本标准适用于水电水利枢纽中1、2、3级和坝高70m以上的4、5级混凝土拱坝、重力坝、面板坝及溢洪道、厂房、水闸、隧洞、渡槽等工程，其他混凝土坝、面板坝及永久水工建筑物可参照使用。

对于坝高200m以上的混凝土面板堆石坝或有特殊要求的混凝土坝、面板堆石坝及其他水工建筑物，其止水带型式、尺寸、材质和施工，应进行专门研究。

条文说明：对于各类水工建筑物的接缝止水可以用止水承受的外界作用来统一。

首先是水压力和接缝位移，其次还有外界环境作用，如干湿交替、冻融循环、高低温、紫外线辐射等。

2.规范性引用文件（略）3.术语和定义3.0.1止水带（waterstop）：用于建筑物接缝止水的定型止水材料，材质上可以是天然橡胶、合成橡胶、聚氯乙烯（PVC）、铜和不锈钢材料。

3.0.2平板型止水带（flat waterstop）:中部为平板的止水带。

3.0.3变形型止水带（waterstop with central deformation part）:能够适应接缝变形的止水带，有可分为封闭型（中心孔等）和开敞型（中心变形体不封口）两种，开敞型包括W型、F型、Ω型、波形止水带等。

条文说明：中部变形型止水带的中部设有几何形状可伸缩的部分，用于吸收接缝位移，减少由于接缝位移对止水带的作用。

中部变形型式可根据接缝位移选择。

波形止水带是根据面板堆石坝周边缝的大变形特点提出的，它安装在接缝表面，其波数和波尺寸可以根据接缝位移的大小设计。

3.0.4翼板（Wing）：止水带两端浇筑在混凝土中或安装在混凝土表面上起固定作用的部分。

3.0.5止水带的几何可伸展长度（geometric stretchable length of waterstop）:中心变形部位的几何可伸展长度（把中部几何可伸缩部分展平，伸出的长度就是几何可伸展长度）。

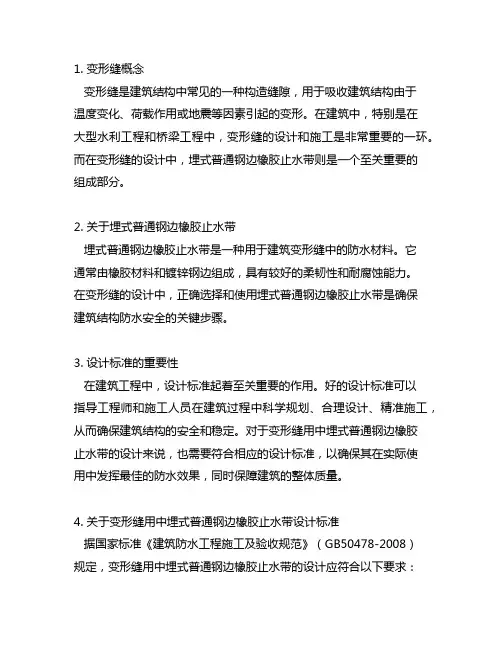

1. 变形缝概念变形缝是建筑结构中常见的一种构造缝隙，用于吸收建筑结构由于温度变化、荷载作用或地震等因素引起的变形。

在建筑中，特别是在大型水利工程和桥梁工程中，变形缝的设计和施工是非常重要的一环。

而在变形缝的设计中，埋式普通钢边橡胶止水带则是一个至关重要的组成部分。

2. 关于埋式普通钢边橡胶止水带埋式普通钢边橡胶止水带是一种用于建筑变形缝中的防水材料。

它通常由橡胶材料和镀锌钢边组成，具有较好的柔韧性和耐腐蚀能力。

在变形缝的设计中，正确选择和使用埋式普通钢边橡胶止水带是确保建筑结构防水安全的关键步骤。

3. 设计标准的重要性在建筑工程中，设计标准起着至关重要的作用。

好的设计标准可以指导工程师和施工人员在建筑过程中科学规划、合理设计、精准施工，从而确保建筑结构的安全和稳定。

对于变形缝用中埋式普通钢边橡胶止水带的设计来说，也需要符合相应的设计标准，以确保其在实际使用中发挥最佳的防水效果，同时保障建筑的整体质量。

4. 关于变形缝用中埋式普通钢边橡胶止水带设计标准据国家标准《建筑防水工程施工及验收规范》（GB50478-2008）规定，变形缝用中埋式普通钢边橡胶止水带的设计应符合以下要求：a. 压缩变形性能：埋式普通钢边橡胶止水带在被压缩后，能够恢复到原始状态，并具有一定的变形和位移能力；b. 耐老化性能：埋式普通钢边橡胶止水带在长期使用中，应保持良好的物理性能，具有一定的耐候性和耐热性；c. 耐腐蚀性能：埋式普通钢边橡胶止水带的钢边应采用镀锌材料，具有优异的防腐蚀性能；d. 断面尺寸：埋式普通钢边橡胶止水带的横截面尺寸应符合设计要求，确保其在变形缝中的完全填充和紧密连接；e. 粘结性能：埋式普通钢边橡胶止水带的橡胶和钢边之间应具有较好的粘结性能，能够在工程环境下保持稳定的连接状态。

5. 我的观点和理解从我的个人观点来看，变形缝用中埋式普通钢边橡胶止水带设计标准的制定和遵循是非常重要的。

只有通过严格的设计标准，才能保证埋式普通钢边橡胶止水带在变形缝中发挥良好的防水作用，确保了建筑结构的安全和耐久性。
