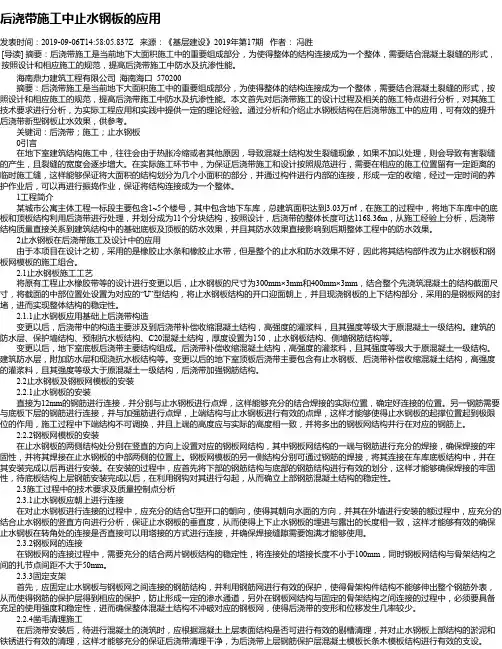

后浇带施工中止水钢板的应用发表时间：2019-09-06T14:58:05.837Z 来源：《基层建设》2019年第17期作者：冯胜[导读] 摘要：后浇带施工是当前地下大面积施工中的重要组成部分，为使得整体的结构连接成为一个整体，需要结合混凝土裂缝的形式，按照设计和相应施工的规范，提高后浇带施工中防水及抗渗性能。

海南鼎力建筑工程有限公司海南海口 570200摘要：后浇带施工是当前地下大面积施工中的重要组成部分，为使得整体的结构连接成为一个整体，需要结合混凝土裂缝的形式，按照设计和相应施工的规范，提高后浇带施工中防水及抗渗性能。

本文首先对后浇带施工的设计过程及相关的施工特点进行分析，对其施工技术要求进行分析，为实际工程应用和实践中提供一定的理论经验。

通过分析和介绍止水钢板结构在后浇带施工中的应用，可有效的提升后浇带新型钢板止水效果，供参考。

关键词：后浇带；施工；止水钢板0引言在地下室建筑结构施工中，往往会由于热胀冷缩或者其他原因，导致混凝土结构发生裂缝现象，如果不加以处理，则会导致有害裂缝的产生，且裂缝的宽度会逐步增大。

在实际施工环节中，为保证后浇带施工和设计按照规范进行，需要在相应的施工位置留有一定距离的临时施工缝，这样能够保证将大面积的结构划分为几个小面积的部分，并通过构件进行内部的连接，形成一定的收缩，经过一定时间的养护作业后，可以再进行振捣作业，保证将结构连接成为一个整体。

1工程简介某城市公寓主体工程一标段主要包含1~5个楼号，其中包含地下车库，总建筑面积达到3.03万㎡，在施工的过程中，将地下车库中的底板和顶板结构利用后浇带进行处理，并划分成为11个分块结构，按照设计，后浇带的整体长度可达1168.36m，从施工经验上分析，后浇带结构质量直接关系到建筑结构中的基础底板及顶板的防水效果，并且其防水效果直接影响到后期整体工程中的防水效果。

2止水钢板在后浇带施工及设计中的应用由于本项目在设计之初，采用的是橡胶止水条和橡胶止水带，但是整个的止水和防水效果不好，因此将其结构部件改为止水钢板和钢板网模板的施工组合。

钢边橡胶止水带施工工艺
钢边橡胶止水带的宽度为35cm，钢板厚度为0.8mm，中埋式止水带设置在变形缝部位，其形式为中孔型止水带。

图钢边橡胶止水带
安装步骤：
1.先将钢筋止水带按设计要求，放置在管廊变形缝处。

2.利用钢边止水带两边的安装孔，用铁丝将钢边止水带和钢筋捆扎定位，固定间距40cm，无安装孔时可在止水带的允许部位处穿孔打洞，不得损害本体部分。

钢板止水带定位时应两边钢板外侧高于中间橡胶止水带，形成U字形。

3.模板应严格施工操作规程进行施工，安装在钢边止水带的中间橡胶O型环上下两面间的平面上，模板要牢固，谨防混凝土浇筑振捣时模板移位。

4.安装好的钢边橡胶止水带在施工时一定要保护和支撑好未浇捣混凝土部分的橡胶止水带，在浇捣止水带附近混凝土时要细微振捣，尤其是水平部分，止水带下缘的混凝土更要细微，使混凝土中的气泡从钢边橡胶止水带翼下跑出来，当混凝土振捣面超过止水带平面后，可以剪断铁丝，使止水带呈水平状态。

5.水平设置的止水带均采用盆式安装，盆式开口向上，保证浇捣混凝土时混凝土内产生的气泡顺利排出。

6.止水带现场接头宜尽量少，并应采用现场热硫化对接接头。

施工缝和变形缝止水带丁字接头采用螺栓连接。

7.止水带应设置在结构中线位置，结构两侧厚度差均不得大于1cm。

止水带的纵向中心线与变形缝中线应对齐，两者距离误差不得大于1cm。

止水带与接缝表面应垂直，误差不得大于15°。

8.止水带的混凝土必须振捣充分，保证止水带与混凝土咬合密实这是止水带
发挥止水作用的关键，应确实做好，止水带下部不应产生空洞、气孔等隐患。

振捣时严禁振捣棒触及止水带，应避免止水带出现扭曲或倒伏。

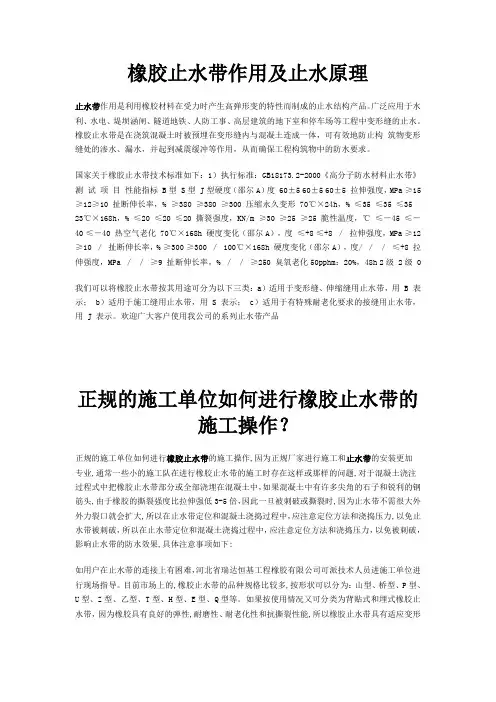

橡胶止水带作用及止水原理止水带作用是利用橡胶材料在受力时产生高弹形变的特性而制成的止水结构产品。

广泛应用于水利、水电、堤坝涵闸、隧道地铁、人防工事、高层建筑的地下室和停车场等工程中变形缝的止水。

橡胶止水带是在浇筑混凝土时被预埋在变形缝内与混凝土连成一体，可有效地防止构筑物变形缝处的渗水、漏水，并起到减震缓冲等作用，从而确保工程构筑物中的防水要求。

国家关于橡胶止水带技术标准如下：1）执行标准：GB18173.2-2000《高分子防水材料止水带》测试项目性能指标 B型 S型 J型硬度（邵尔A）度60±5 60±5 60±5 拉伸强度，MPa ≥15 ≥12≥10 扯断伸长率，% ≥380 ≥380 ≥300 压缩永久变形70℃×24h，% ≤35 ≤35 ≤35 23℃×168h，% ≤20 ≤20 ≤20 撕裂强度，KN/m ≥30 ≥25 ≥25 脆性温度，℃ ≤－45 ≤－40 ≤－40 热空气老化70℃×168h 硬度变化（邵尔A），度≤+8 ≤+8 ／拉伸强度，MPa ≥12 ≥10 ／扯断伸长率，% ≥300 ≥300 ／100℃×168h 硬度变化（邵尔A），度/ ／／≤+8 拉伸强度，MPa ／／≥9 扯断伸长率，% ／／≥250 臭氧老化50pphm：20%，48h 2级 2级 0我们可以将橡胶止水带按其用途可分为以下三类：a）适用于变形缝、伸缩缝用止水带，用 B 表示； b）适用于施工缝用止水带，用 S 表示； c）适用于有特殊耐老化要求的接缝用止水带，用 J 表示。

欢迎广大客户使用我公司的系列止水带产品正规的施工单位如何进行橡胶止水带的施工操作？正规的施工单位如何进行橡胶止水带的施工操作,因为正规厂家进行施工和止水带的安装更加专业,通常一些小的施工队在进行橡胶止水带的施工时存在这样或那样的问题,对于混凝土浇注过程式中把橡胶止水带部分或全部浇埋在混凝土中，如果混凝土中有许多尖角的石子和锐利的钢筋头,由于橡胶的撕裂强度比拉伸强低3-5倍，因此一旦被刺破或撕裂时,因为止水带不需很大外外力裂口就会扩大,所以在止水带定位和混凝土浇捣过程中，应注意定位方法和浇捣压力,以免止水带被刺破，所以在止水带定位和混凝土浇捣过程中，应注意定位方法和浇捣压力，以免被刺破，影响止水带的防水效果,具体注意事项如下:如用户在止水带的连接上有困难，河北省瑞达恒基工程橡胶有限公司可派技术人员进施工单位进行现场指导。

丁基橡胶钢板止水带工法
丁基橡胶钢板止水带工法（EPDM rubber steel plate waterstop construction method）是一种常用的止水施工方法，用于防止
建筑物中墙体、地板、屋面等部位的水渗漏。

该工法主要步骤如下：
1. 准备工作：清理施工部位，确保表面光洁、无尘、无水分。

2. 安装丁基橡胶钢板：将丁基橡胶钢板切割为适当尺寸，按照设计要求粘贴在施工部位。

可采用钢板固定或者胶水粘贴的方式。

3. 接缝处理：在丁基橡胶钢板连接处，采用橡胶嵌缝条进行连接，确保接缝紧密、不易渗水。

可以使用胶水或者热粘剂固定。

4. 测试验收：施工完毕后，进行水密性测试，检查是否有渗漏现象，确保止水效果。

丁基橡胶钢板止水带具有以下优点：
1. 延展性好：丁基橡胶具有良好的弹性和延展性，能够适应基地的变形，确保有效的止水效果。

2. 耐腐蚀性强：丁基橡胶对酸、碱、油等化学物质具有较好的耐腐蚀性，能够在较恶劣的环境中使用。

3. 寿命长：丁基橡胶具有很好的耐老化性能，能够保持较长时间的使用寿命。

4. 施工方便：丁基橡胶钢板止水带施工简单方便，不需要特殊的施工工具和设备。

然而，丁基橡胶钢板止水带的价格相对较高，施工成本也较高，所以在实际应用中需要综合考虑经济性和实用性。

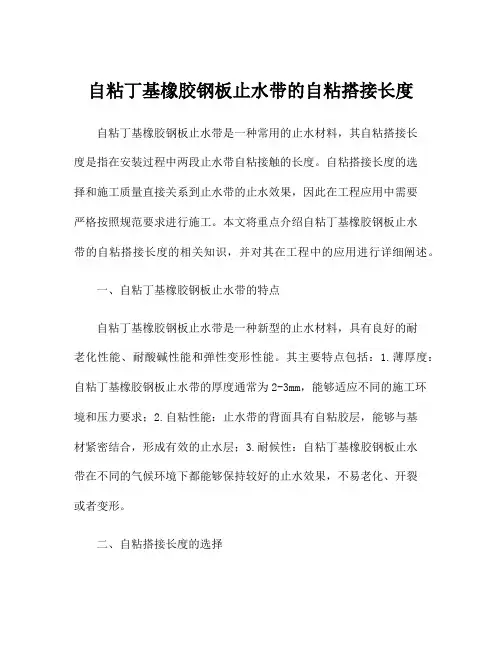

自粘丁基橡胶钢板止水带的自粘搭接长度自粘丁基橡胶钢板止水带是一种常用的止水材料，其自粘搭接长度是指在安装过程中两段止水带自粘接触的长度。

自粘搭接长度的选择和施工质量直接关系到止水带的止水效果，因此在工程应用中需要严格按照规范要求进行施工。

本文将重点介绍自粘丁基橡胶钢板止水带的自粘搭接长度的相关知识，并对其在工程中的应用进行详细阐述。

一、自粘丁基橡胶钢板止水带的特点自粘丁基橡胶钢板止水带是一种新型的止水材料，具有良好的耐老化性能、耐酸碱性能和弹性变形性能。

其主要特点包括：1.薄厚度：自粘丁基橡胶钢板止水带的厚度通常为2-3mm，能够适应不同的施工环境和压力要求；2.自粘性能：止水带的背面具有自粘胶层，能够与基材紧密结合，形成有效的止水层；3.耐候性：自粘丁基橡胶钢板止水带在不同的气候环境下都能够保持较好的止水效果，不易老化、开裂或者变形。

二、自粘搭接长度的选择自粘搭接长度是指在两段止水带连接处，需要保留的自粘接触长度。

其选择原则主要包括以下几个方面：1.根据止水带的规格和尺寸进行选择：不同规格和尺寸的止水带，其自粘搭接长度也会有所不同。

一般情况下，大型尺寸的止水带需要保留更长的自粘搭接长度，以确保止水带的止水效果；2.根据工程环境和要求进行选择：在不同的工程环境下，需要考虑风压、水压、温度变化等因素的影响，选择合适的自粘搭接长度；3.根据施工质量控制要求进行选择：在施工过程中，需要按照规范要求进行施工，选择合适的自粘搭接长度。

三、自粘搭接长度的施工要求在实际的工程应用中，需要按照以下施工要求进行自粘搭接长度的选择和施工：1.准备工作：在施工之前，需要对止水带的自粘接触面和基材表面进行清理和处理，保证其表面干净、平整和无油污；2.测量和标线：根据规范要求，进行自粘搭接长度的测量和标线，在止水带的连接处进行标记；3.自粘搭接：在标线处，按照规范要求进行自粘搭接操作，确保自粘接触面紧密贴合，无气泡和空隙；4.压实处理：在自粘搭接完成后，需要进行适当的压实处理，使得自粘接触面更加牢固和紧密；5.质量检验：施工完成后，需要进行自粘搭接长度的质量检验，确保其符合规范要求。

橡胶止水带、钢板止水带施工要求新建太原市城南污水处理厂，主要水工构筑物包括：粗格栅间及进水泵站、细格栅间及曝气沉砂池、初沉池集配水井及初沉污泥泵站、初沉池、生物池、二沉池集配水井及二沉污泥泵站、二沉池、中途提升泵站、深度处理车间、接触池、出水泵站等。

水工构筑物的施工重点是各种施工缝的处理，否则漏水维修难度很大。

为了保证工程质量，增强管理人员的感性认识，项目部组织对山东烟台莱山水厂进行参观学习。

俗话说：百闻不如一见。

通过对山东烟台莱山水厂的参观学习，感触很深，同时也增长了见识。

新建莱山水厂建设规模10万m3/d，主要有平流沉淀池、过滤池、深度处理单元等水工构筑物。

该工程正在施工，通过现场相关人员的介绍，对水平施工缝的预留位置、止水钢板的焊接及安装、止水螺栓的处理、伸缩缝的处理、后浇带同时浇注混凝土的处理方法及施工过程中的注意事项有了初步认识，主要体现在：一、池壁水平施工缝的施工要求池壁根据施工条件分两次浇捣：第一次到底板面上50cm高度处与底板同时浇筑，第二次施工至池壁顶面。

池壁及隔墙在底板施工前，先在垫层上根据设计图纸意图，用墨线打出池壁中心线及边框线，根据边框线用短钢筋打入控制定位，绑扎钢筋，调整标高支立模板，完成后与底板一次浇筑。

第二次在立模前先对50cm处的施工缝修凿、清洗后立模。

池壁水平施工缝位置二、池壁水平施工缝的施工要求池体施工底板时，池壁上翻500mm留水平施工缝，缝内按设计要求设钢板止水带，止水带表面油污、铁锈提前清除干净，并检查不得有裂口、脱焊现象。

止水带宽度为350mm,每边埋入砼内不少于150mm。

钢板止水带纵向采用搭接焊，搭接长度不小于50mm。

钢板止水带预埋钢板止水带搭接三、橡胶止水带的施工要求伸缩缝是地下防水工程最薄弱的环节，故有十缝九漏之说，因此伸缩缝渗漏成为地下防水工程的通病之一。

究其原因，除选取的橡胶止水带质量不过关及伸缩缝防水施工难度较大外，其施工方面的主要原因有：止水带未采用固定措施或固定方法不当；埋设位置不准确或被浇筑的砼挤偏；止水带两翼的砼包裹不严；砼振捣不密实、浇筑砼方法不当等造成止水带周围粗骨料集中,这种现象往往发生在下部的转角处；施工人员操作不认真、甚至任意将止水带破坏；砼分层浇筑前,遗留在止水带周围的木屑、灰垢等杂物未清除干净。

钢板止水带橡胶止水带区别钢板止水带与橡胶止水带的区别钢板止水带是金属止水带的一种，一般可以自制，用2 mm～2.5 mm 厚的薄钢板制作，接头应满焊，不得有缝隙，分迎水面、背水面安装。

膨胀止水条与橡胶止水带是两种不同的止水材料，膨胀止水条是一种遇水膨胀的自粘胶条，可直接粘贴在混凝土施工缝表面，遇水后体积膨胀堵塞施工缝及周围的毛细孔，达到可靠的防渗要求；一般在施工缝处箍筋或其它钢筋阻碍后，无法嵌入金属止水片和橡胶止水带时使用。

止水条外观呈四方条状，其截面尺寸为20mm×30mm，施工比较方便。

橡胶止水带是利用橡胶的高弹性，在各种荷载下产生弹性变形，从而起到坚固密封，有效地防止建筑构造的漏水，渗水并起到减震缓冲作用。

一般用于防水部位的施工缝或后浇带或管道穿墙(板)处，安装时必须交圈，一般由带肋橡胶板制成。

在工程结构中，一般情况下水平施工缝使用钢板止水带，竖直施工缝缝使用橡胶止水带。

钢板止水带一般用于施工缝处，橡胶止水带一般用于有后浇带的部位，遇水膨胀止水条多用于施工缝处。

当地下水压大于0.03mpa,环境温度50°以下，且不受强氧化剂作用，变形量较大时，可采用埋入式止水带和表面附贴式橡胶止水带相结合的防水方式；对环境温度高于50°的变形缝，可采用2mm后的紫铜片或3mm厚不锈钢等金属止水带；有油类侵蚀的地方，可采用耐油橡胶止水带或塑料止水带。

金属与橡胶止水带均为止水带，金属止水带可池壁水平施工缝，橡胶止水带可预埋在池壁竖向或池底水平的伸缩缝。

止水条为遇水膨胀的自粘胶条实际施工过程中设计一般会选择选择时注意橡胶止水带的能承受的最高温度。

如果水量大的话金属止水板比膨胀止水条好用，尤其是大的阀板基础。

感谢您的阅读！。

自粘丁基橡胶钢板止水带自粘搭接长度自粘丁基橡胶钢板止水带是一种常用的建筑材料，它具有优异的防水性能，适用于各种建筑的地下室、隧道、水池等防水工程。

本文将从自粘橡胶钢板止水带的特点、安装方法、应用范围等方面进行介绍。

一、自粘丁基橡胶钢板止水带的特点自粘丁基橡胶钢板止水带是由橡胶层、钢板层和自粘胶层组成的复合材料，具有以下特点：1. 良好的防水性能：自粘橡胶钢板止水带具有极佳的抗渗透性能，能够有效阻隔水分的渗透，确保建筑物的地下部分不受水侵害。

2. 耐候性强：自粘橡胶钢板止水带采用优质橡胶材料和高强度钢板制成，具有优异的耐候性，能够适应各种恶劣的气候条件。

3. 粘结性好：自粘橡胶钢板止水带采用自粘胶层，具有良好的粘结性能，能够牢固粘贴在建筑结构上，不会出现脱落的情况。

4. 施工方便快捷：自粘橡胶钢板止水带采用自粘胶层，无需使用其他胶水或粘合剂进行固定，施工简便快捷，能够节省施工时间和人力成本。

二、自粘丁基橡胶钢板止水带的安装方法自粘丁基橡胶钢板止水带的安装方法如下：1. 基面处理：在安装自粘橡胶钢板止水带之前，需要将基面进行处理，确保其平整、干净、无尘、无油污等杂质。

2. 切割止水带：根据实际需要，将自粘橡胶钢板止水带切割成所需长度，注意保留一定的搭接长度。

3. 粘贴止水带：将切割好的自粘橡胶钢板止水带粘贴在基面上，注意保持止水带与基面的紧密贴合，避免出现空隙。

4. 搭接处理：当需要多根自粘橡胶钢板止水带进行搭接时，应将相邻的两根止水带进行搭接处理，确保搭接处的粘结牢固。

5. 压实止水带：在粘贴和搭接完成后，使用专用的压实工具对自粘橡胶钢板止水带进行压实，确保其与基面的粘结牢固。

三、自粘丁基橡胶钢板止水带的应用范围自粘丁基橡胶钢板止水带适用于各种地下工程和地下建筑的防水工程，具体应用范围包括但不限于以下几个方面：1. 地下室防水：自粘橡胶钢板止水带可以用于地下室的墙体、地板和顶板等部位的防水处理，有效防止地下室受到地下水的侵害。

关于止水带的分类止水带，作为现程防水止水的主要材料，已经在工程建设中的到了广泛应用，其型号之多，类型之杂，经常让人难以辨别，现就其分类做一下说明。

依据材质的不同，可分为橡胶止水带、钢板止水带、PVC止水带、EVA止水带、铜止水带等，其中橡胶止水带以其良好的止水效果，长久的耐老化及耐腐蚀性占据了市场的主导地位。

这里主要针对橡胶止水带的分类做一下小论，根据工程施工的要求，橡胶止水带设计衍生出很多个构造型式（详见附表，止水带分类明细表），其中以651型应用作为广泛。

常用类型区分：1、依据材料不同，可分为天然橡胶止水带、三元乙丙橡胶止水带、氯丁止水带、复合橡胶止水带等；2、施工缝用止水带一般为中间不带孔，变形缝用止水带为中间带孔型；3、背贴式止水带为单面带凸起，区别于普通的651型止水带；4、大背贴式止水带指凸起较高（30-32.5mm）的背贴式止水带，区别于普通式止水带。

附表止水带分类明细表型号产品断面示意图型号产品断面示意图651型280-(7-12) 290-(8-12) 300-(8-15) 310-(8-15) 350-(8-12) 400-(10-20) 450-(10-20) 500-(10=20) 657型250-(10-15) 280-(10-20) 300-(10-20) 350-(10-20) 652 280-(7-14) 300-(8-15) 310-(10-15) 350-(10-20) 400-(10-20) 450-(10-20) 322 322-6 653 230-(6-10) 280-(6-10) 300-(10--15) 659 290-(10-15) 300-(12-15) 350-(12-20) 400-(12-200) 654 350-(8-20)) 400-((10-20) 450-(10-20) 660 300-(6-10) 350-(10-15) 400-(12-20) 450-(12-20) 500-(12-20) 655 290-(10-14) 300-(10-15) 320-(10-18) 350-(10-20) 400-(10-20) 450-(10-20) 661 350-(10-18) 400-(12-20) 450-(12-20) 500-(12-20) 656 295-(15-18) 300-(15-20) 400-(15-20) 662 350-(8-12) 400-(10-15) 450-(12-20) 500-(12-20)、。
