重庆大学工程力学(一)复习题及答案

工程力学复习题答案一、单项选择题1. 刚体在平面内运动时，其运动学描述不包括以下哪一项？A. 平移B. 旋转C. 振动D. 变形答案：D2. 材料力学中，下列哪一项不是应力的类型？A. 正应力B. 剪应力C. 拉应力D. 扭应力答案：C3. 在梁的弯曲问题中，以下哪一项不是梁的内力？A. 剪力B. 弯矩C. 扭矩D. 轴力答案：C二、多项选择题1. 以下哪些因素会影响材料的弹性模量？A. 材料类型B. 温度C. 材料的微观结构D. 材料的密度答案：A, B, C2. 根据胡克定律，以下哪些描述是正确的？A. 应力与应变成正比B. 比例系数称为弹性模量C. 应力与应变成反比D. 弹性模量是材料的固有属性答案：A, B, D三、填空题1. 在材料力学中，材料在外力作用下发生形变，当外力移除后，材料能够恢复原状的性质称为_______。

答案：弹性2. 当梁受到均布载荷时，其最大弯矩通常出现在梁的_______。

答案：中点3. 材料的屈服强度是指材料在受到外力作用时，从弹性变形过渡到塑性变形的临界应力值，通常用_______表示。

答案：σy四、简答题1. 简述材料力学中应力集中的概念及其对结构设计的影响。

答案：应力集中是指在构件的局部区域，由于几何形状、材料不连续性或其他原因，导致应力值远高于周围区域的现象。

这种现象可能导致结构的局部应力超过材料的强度极限，从而引发裂纹或断裂，对结构的安全性和可靠性造成影响。

因此，在结构设计中，应尽量避免应力集中的产生，或采取适当的措施来降低其影响。

2. 描述梁在弯曲时的正应力分布规律。

答案：梁在弯曲时，其横截面上的正应力分布规律是：在中性轴上，正应力为零；在中性轴上方，正应力为拉应力，且随着距离中性轴的增加而增大；在中性轴下方，正应力为压应力，且随着距离中性轴的增加而增大。

这种分布规律可以用弯曲应力公式σ=My/I来描述，其中M是弯矩，y是距离中性轴的距离，I是横截面的惯性矩。

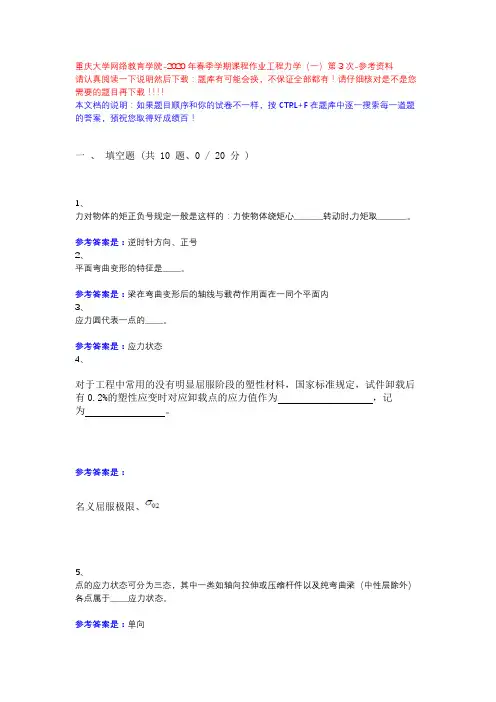

重庆大学网络教育学院-2020年春季学期课程作业工程力学（一）第3次-参考资料请认真阅读一下说明然后下载：题库有可能会换，不保证全部都有！请仔细核对是不是您需要的题目再下载！！！！本文档的说明：如果题目顺序和你的试卷不一样，按CTRL+F在题库中逐一搜索每一道题的答案，预祝您取得好成绩百！一、填空题 (共 10 题、0 / 20 分 )1、力对物体的矩正负号规定一般是这样的：力使物体绕矩心________转动时,力矩取________。

参考答案是：逆时针方向、正号2、平面弯曲变形的特征是_____。

参考答案是：梁在弯曲变形后的轴线与载荷作用面在一同个平面内3、应力圆代表一点的_____。

参考答案是：应力状态4、对于工程中常用的没有明显屈服阶段的塑性材料，国家标准规定，试件卸载后有0.2%的塑性应变时对应卸载点的应力值作为，记为。

参考答案是：名义屈服极限、5、点的应力状态可分为三态，其中一类如轴向拉伸或压缩杆件以及纯弯曲梁（中性层除外）各点属于_____应力状态。

参考答案是：单向6、两根等长、等截面的杆件，一根为刚质杆，另一根为铜质杆，在相同的外力作用下，它们的应力_____，变形_____。

参考答案是：相同、不同7、作用在刚体上的两个力偶等效的充分必要条件是_____，作用在刚体上的两个力等效的充分必要条件是_____。

参考答案是：力偶矩相等，力的大小、方向和作用线相同8、计算挤压面面积等于。

参考答案是：实际挤压面面积沿挤压方面的正投影面积9、梁在横向力作用下发生平面弯曲时，横截面上的最大正应力点和最大切应力点的应力情况是：最大正应力点的切应力_____，最大切应力点的正应力_____。

参考答案是：一定为零、不一定为零10、平面力偶系平衡的必要与充分条件是_____，空间力偶系平衡的必要与充分条件是_____。

参考答案是：各力偶的力偶矩代数和等于零、各力偶的力偶矩矢在任意轴上投影的代数和等于零二、计算题 (共 5 题、0 / 40 分 )1、试求图示体系的计算自由度。

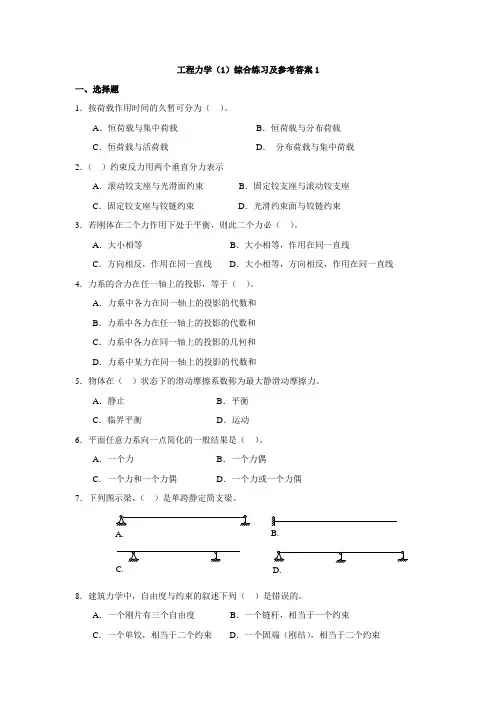

工程力学（1）综合练习及参考答案1一、选择题1．按荷载作用时间的久暂可分为（ ）。

A ．恒荷载与集中荷载B ．恒荷载与分布荷载C ．恒荷载与活荷载D ． 分布荷载与集中荷载2．（ ）约束反力用两个垂直分力表示A ．滚动铰支座与光滑面约束B ．固定铰支座与滚动铰支座C ．固定铰支座与铰链约束D ．光滑约束面与铰链约束 3．若刚体在二个力作用下处于平衡，则此二个力必（ ）。

A ．大小相等B ．大小相等，作用在同一直线C ．方向相反，作用在同一直线D ．大小相等，方向相反，作用在同一直线 4．力系的合力在任一轴上的投影，等于（ ）。

A ．力系中各力在同一轴上的投影的代数和B ．力系中各力在任一轴上的投影的代数和C ．力系中各力在同一轴上的投影的几何和D ．力系中某力在同一轴上的投影的代数和5．物体在（ ）状态下的滑动摩擦系数称为最大静滑动摩擦力。

A ．静止B ．平衡C ．临界平衡D ．运动6．平面任意力系向一点简化的一般结果是（ ）。

A ．一个力B ．一个力偶C ．一个力和一个力偶D ．一个力或一个力偶7．下列图示梁，（ ）是单跨静定简支梁。

8．建筑力学中，自由度与约束的叙述下列（ ）是错误的。

A ．一个刚片有三个自由度B ．一个链杆，相当于一个约束C ．一个单铰，相当于二个约束D ．一个固端（刚结），相当于二个约束A.B.C.D.9． 求解静定结构的反力与内力需要的条件是（ ）。

A ．平衡条件B ．变形条件C ．平衡条件和变形条件D ．平衡条件或变形条件10．当梁上某段没有荷载作用时，该段剪力图形为（ ）A ．零B ．水平直线C ．向下斜线D ．向上斜线11．若使三铰拱的轴线形状为合理轴线则拱中各截面（ ）。

A ．只有轴力 B ．只有弯矩C ．只有剪力D ．三种内力都有12．二杆结点无外力，如此二杆（ ），则此二杆都是零杆。

I ．不共线 II ．共线 III ．互相垂直A ． I 、IIB ． IIC ．I 、IIID ．II 、III13．低碳钢的拉伸过程中，虎克定律在（ ）范围内成立。

答案+我名字2020年春季学期课程作业工程力学（一）第1次工程力学（一）题号一二合计已做/题量20 / 2020 / 2040 / 40得分/分值48 / 6030 / 4078 / 100一、单项选择题(共20 题、48 / 60 分)1、有主次之分的物体系统，关于其荷载传递规律的论述不正确的是（）正确!收藏该题展开该题2、如果梁上某段承受梯形分布荷载，那么该梁段的挠曲线是（）。

正确!收藏该题展开该题3、关于铰链约束，以下说法不正确的是（）。

正确!收藏该题展开该题4、图示四根细长压杆，其材料、截面相同，它们在纸平面内失稳的先后次序正确的是（）。

正确!收藏该题展开该题5、如图所示，插销穿过水平位置的平板上的圆孔，在其下端受有一拉力F，该插销的剪切面面积和挤压面面积分别等于（）。

正确!收藏该题展开该题6、图示梁，弯矩图发生突变的截面是：正确!收藏该题展开该题7、铸铁试件压缩时沿与轴线约为45o的斜截面断裂，产生破坏的主要原因是（）。

正确!收藏该题展开该题8、如图所示等直杆，抗拉刚度为EA，则杆段AB的轴向线变形为（）。

正确!收藏该题展开该题9、如图所示，结构在D点作用一水平力F，大小为F=2kN，不计杆ABC的自重，则支座B 的约束反力为（）。

A、RB＜2kNB、RB=2kNC、RB＞2kND、RB=0收藏该题10、边长为a的正方形截面对其对称轴的回转半径为（）正确!收藏该题展开该题11、图示T字形截面，要使y、z轴始终为该截面的主惯性轴，则下述正确的是（）正确!收藏该题展开该题12、矩形截面细长压杆如题11.4图所示，其两端约束情况为：在纸平面内为两端铰支，在出平面内一端固定、一端夹支（不能水平移动与转动）。

其横截面高度b和宽度a的合理比值为（）。

正确!收藏该题展开该题13、梁的转角出现极值的截面为（）正确!收藏该题展开该题14、图示矩形截面梁采用两种放置方式, 从弯曲正应力强度观点, (b)的承载能力是(a)的多少倍?（）。

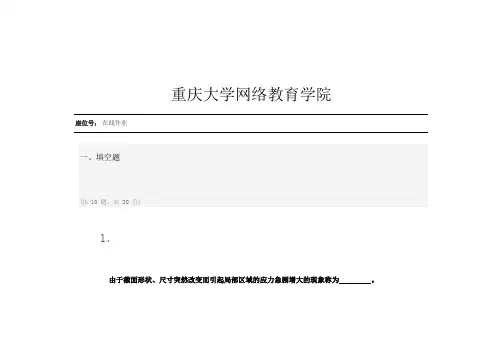

重庆大学网络教育学院一、填空题(共10 题、共20 分)1.2.3.当梁上的某段作用有均匀分布载荷时，该段梁上的剪力图为_____。

4.5.虎克定律的关系式Δl=F N l/EA 中，E表示材料抵抗_____能力的一个系数，称为材料的_____。

EA表示杆件抵抗____能力的大小，称为杆件的_____ 。

6.梁弯曲时的两个基本变形量是_____和_____。

7.作用在刚体上的两个力偶等效的充分必要条件是_____，作用在刚体上的两个力等效的充分必要条件是_____。

8.表示构件内一点的应力状态时，首先是围绕该点截取一边长趋于零的_____作为分离体，然后给出此分离体_____的应力。

9.类似于铸铁的脆性材料，压缩强度极限比拉伸强度极限_____。

10.均匀分布载荷作用下的简支梁，在梁长度由L变为L/2时，其最大挠度将变为原来的_____。

二、计算题(共5 题、共40 分)1.试求图示体系的计算自由度。

2.如图所示矩形截面梁，已知材料的许用正应力，许用切应力。

试校核梁的强度。

3.试计算如图所示边长为a的正六边形对形心轴的惯性矩。

4.试校核图示连接销钉的剪切强度。

已知F=100KN，销钉直径d=30mm，材料的许用剪切力[τ]=60Mpa，若强度不够，应改用至少多大直径的销钉？5.试用叠加法求图（a）示外伸梁C截面处的挠度。

已知梁的抗弯刚度EI为常数。

三、画图题(共5 题、共40 分)1.确定下图图示体系是何种体系？2.如图所示三铰刚架，所受荷载及约束如图所示。

各构件自重不计。

分别画出刚架AC部分、刚架BC 部分以及刚架ABC整体的受力图。

3.确定下图图示体系是何种体系？4.如图所示多夸静定刚架，所受荷载及约束如图所示。

各构件自重不计。

分别画出刚架AB部分、刚架CD部分以及刚架ABD整体的受力图。

5.画出下图所示杆AB、杆AC、杆DE及整个系统的受力图，假定所有接触处均光滑。

答案+名字2019年秋季学期课程作业工程力学（一）第1次工程力学（一）题号一二三四五合计已做/题量0 / 10 0 / 10 0 / 6 0 / 2 0 / 2 0 / 30得分/分值0 / 30 0 / 20 0 / 18 0 / 16 0 / 16 0 / 100一、单项选择题(共10 题、0 / 30 分)1、简支梁受力如图，下列说法正确的是（）。

A、1-1截面的弯矩为零，3-3截面的弯矩为零；B、1-1截面的弯矩为-12kN.m，3-3截面的弯矩为零；C、1-1截面的弯矩为12kN.m，3-3截面的弯矩为零；D、3-3截面的弯矩不为零；收藏该题2、冲床如图所示，若要在厚度为δ的钢板上冲出直径为d的圆孔，则冲头的冲压力F必须不小于（）。

已知钢板的屈服应力τs和强度极限应力τb。

B、C、D、收藏该题3、以下说法错误的是（）。

A、对形心轴的静矩一定为零B、对形心轴的静矩不一定为零C、静矩为零的轴一定是形心轴D、静矩可能为正、可能为负、可能为零收藏该题4、平面一般力系的最后可能简化结果情形有（）A、1种；2种；C、3种；D、4种。

收藏该题5、直径为d的实心圆截面等直梁的抗弯截面模量是（）。

A、；B、；C、；D、。

收藏该题6、图示四根细长压杆，其材料、截面相同，它们在纸平面内失稳的先后次序正确的是（）。

A、（a）（b）（c）（d）；B、（d）（a）（b）（c）；C、（c）（d）（a）（b）；D、（b）（c）（d）（a）。

收藏该题7、图示梁，弯矩图发生突变的截面是：A、B截面B、C截面C、D截面D、C截面和D截面收藏该题8、直径为d的圆形截面对其形心轴的回转半径为（）A、B、C、D、收藏该题9、均质杆AB重P=6KN，A端置于粗糙地面上，静滑动摩擦因数fs=0.3，B端靠在光滑墙上，杆在图示位置保持平衡，则杆在A端所受的摩擦力Fs为（）。

A、Fs = 2kNB、Fs = 1.8kNC、D、Fs=1.5kN收藏该题10、作用在一个刚体上的两力，满足的条件，则该二力可能是（）A、作用力和反作用力或一对平衡的力；B、一对平衡的力或一个力偶；C、一对平衡的力或一个力或一个力偶；D、作用力和反作用力或一个力偶。

工程力学试题及答案一、选择题（每题2分，共20分）1. 在工程力学中，下列哪个选项不是力的基本性质？A. 可加性B. 可逆性C. 可传递性D. 可测量性答案：B2. 静摩擦力的大小与下列哪个因素有关？A. 物体的质量B. 物体的面积C. 物体的接触面粗糙程度D. 物体的运动状态答案：C3. 以下哪个不是材料力学中的基本概念？A. 应力B. 应变C. 弹性模量D. 动量守恒答案：D4. 根据胡克定律，弹簧的伸长量与作用力成正比，这个比例常数被称为：A. 弹性系数B. 摩擦系数C. 惯性系数D. 刚度系数答案：A5. 力的平行四边形法则适用于：A. 静力分析B. 动力分析C. 材料力学D. 流体力学答案：A6. 以下哪种情况下，物体的转动惯量会发生变化？A. 物体的质量增加B. 物体的质量分布改变C. 物体的形状改变D. 物体的转动速度增加答案：B7. 材料的屈服强度是指：A. 材料开始发生永久变形的应力B. 材料的弹性极限C. 材料的断裂强度D. 材料的疲劳强度答案：A8. 根据能量守恒定律，以下哪种情况是正确的？A. 一个物体的动能可以完全转化为势能B. 一个物体的势能可以完全转化为动能C. 一个物体的动能和势能之和是恒定的D. 一个物体的动能和势能之和随时间变化答案：C9. 材料的疲劳破坏是由于：A. 材料的老化B. 材料的腐蚀C. 材料在交变应力作用下的反复变形D. 材料的过载答案：C10. 以下哪种情况下，物体的稳定性最好？A. 重心低，支撑面大B. 重心高，支撑面小C. 重心低，支撑面小D. 重心高，支撑面大答案：A二、填空题（每空1分，共10分）1. 牛顿第二定律表明，物体的加速度与作用力成正比，与物体的质量成________。

答案：反比2. 材料的弹性模量是描述材料_______的物理量。

答案：刚性3. 静摩擦力的大小通常不超过最大静摩擦力，其大小与正压力成正比的是_______。

答案：动摩擦力4. 根据牛顿第三定律，作用力和反作用力大小相等，方向_______。

《工程力学》复习题一、填空题1、工程力学包括、、和动力学的有关内容。

2、力的三要素是力的、、。

用符号表示力的单位是或。

３、力偶的三要素是力偶矩的、和。

用符号表示力偶矩的单位为或。

4、常见的约束类型有约束、约束、约束和固定端约束。

5、低碳钢拉伸时的大致可分为、、和阶段。

6、剪切变形的特点是工件受到一对大小、方向、作用线且相距很近的外力作用。

7、圆轴扭转的变形特点是：杆件的各横截面绕杆轴线发生相对，杆轴线始终保持。

8、平面弯曲变形的变形特点是杆的轴线被弯成一条。

9、静定梁可分为三种类型，即、和。

10、平面汇交力系平衡的解析条件是：力系中所有的力在投影的代数均为。

11、在工程中受拉伸的杆件，其共同的特点是：作用于杆件上的外力或外力的合力的作用线与构件轴线，杆件发生方向，伸长或压缩。

12、力矩的大小等于和的乘积。

通常规定力使物体绕矩心时力矩为正，反之为负。

13、大小，方向，作用线的两个力组成的力系，称为力偶。

力偶中二力之间的距离称为，力偶所在的平面称为。

14、力的平将作用在刚体某点的力平移到刚体上别指定一点，而不改变原力对刚体的作用效果，则必须附加一力偶，其力偶矩等于。

15、构件的强度是指的能力；构件的刚度是指的能力；构件的稳定性是指的能力。

二、判断题：（对的画“√”，错的画“×”）1、力的可传性定理，只适用于刚体。

（）2、两物体间相互作用的力总是同时存在，并且两力等值、反向共线，作用在同一个物体上。

（）3、力的大小等于零或力的作用线通过矩心时，力矩等于零。

（）4、力偶无合力，且力偶只能用力偶来等效。

（）5、柔体约束特点是限制物体沿绳索伸长方向的运动，只能给物体提供拉力。

（）6、二力杆的约束力不一沿杆件两端铰链中心的连线，指向固定。

（）7、截面法求轴力杆件受拉时轴力为负，受压时轴力为正。

（）8、常用的塑性指标有两个：伸长率和断面收缩率。

（）9、工程上通常把伸长率大于等于5%的材料称为塑性材料。

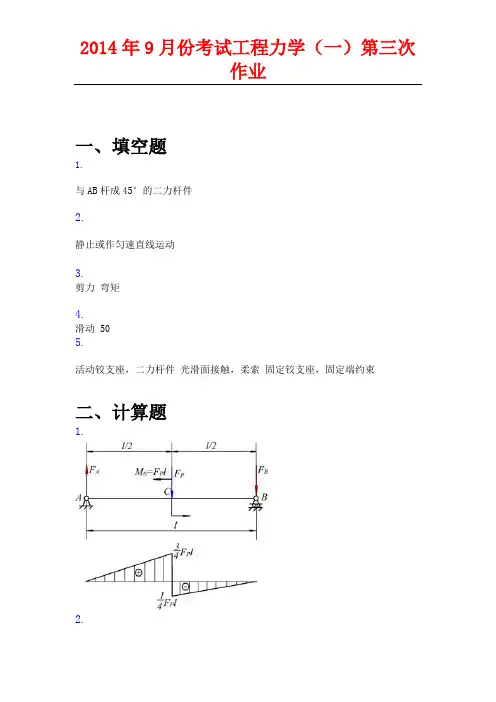

一、填空题1.与AB杆成45°的二力杆件2.静止或作匀速直线运动3.剪力弯矩4.滑动 505.活动铰支座，二力杆件光滑面接触，柔索固定铰支座，固定端约束二、计算题1.2.3.4.5.解：取梁AB为研究对象。

作用于梁上的力有集中载荷F，B端可动铰支座的反力F B垂直于支承面铅垂向上，A端固定铰支座的反力用通过A点的相互垂直的两个分力F Ax与F Ay表示。

其受力图如图所示。

6.7.8.9.10.解（1）以键和轴为研究对象，求键所受的力ΣMo(F)＝0 ，F ×d/2 - T = 0，F =2 T /d=2×181481/48=7561.7N键联接的破坏可能是键沿m-m截面被切断及键与键槽工作面间的挤压破坏。

则用截面法可求得切力和挤压力为 FQ ＝Fjy＝F＝7561.7N （2）校核键的强度键的剪切面积A＝bl=b（L－b），挤压面积为Ajy＝hl/2=h（L－b）／2 F=t Q / A=7561.7/[14×(45-14)]MPa=14.7MPa<[τ] σjy=F jy / A jy=7561.7/7561.7/[4.5×(45-14)]MPa=54.2MPa<[σjy] 键的剪切和挤压强度均满足要求。

(由于键的两个圆头与轮毂上的键槽并不接触，所以A键的有效工作长度为l=L－b)三、问答题1.若将我们所要研究的物体（即研究对象）从与它相联系的周围物体中分离出来，并单独画出，这就叫分离体（或叫隔离体）。

若在分离体上画出它所受到的全部主动力与约束反力，这样的图形就叫做受力图，有的书上也称受力图为分离体图。

2.解：力的平移定理是平面一般力系简化的理论依据。

力的平移定理指出：作用在刚体上某点A的力F，可以平行地移动到刚体上的任一点B，但必须附加上一个力偶，这个附加力偶的力偶矩m就等于原力F对点B的矩，即m =m B（F），如图所示。

根据力的平移定理可知：一个力可以分解为同平面内的一个力和一个力偶，反过来，作用在同一平面内的一个力和一个力偶也可以合成为一个力。

工程力学考试题及答案第一题：静力学基础1. 一根长为L的均匀细杆，端部固定在垂直墙上，另一端连接一个重物。

当杆与垂直墙面夹角为α时，求整个杆的受力情况和受力分析。

答案：根据题目描述，可以得到以下信息：- 杆长：L- 杆端固定在垂直墙上- 杆的另一端连接一个重物- 杆与垂直墙面夹角为α受力分析：- 杆的固定端在墙面上受到的支持力垂直于墙面，并且与杆的轴线方向相反，记作H1- 杆的重物端受到重力，记作G- 杆自身受到的内力反作用力垂直于杆的轴线方向，记作H2整个杆的受力情况如下所示：- 杆的固定端：受到支持力H1- 杆的重物端：受到重力G- 杆自身：受到内力H22. 一个物体在坡面上沿着斜直线运动，若物体受到摩擦力和重力，求该物体在坡面上的受力分析。

答案：根据题目描述，可以得到以下信息：- 物体在坡面上沿着斜直线运动- 物体受到摩擦力和重力受力分析：- 物体受到的重力沿着竖直方向，记作G- 物体在坡面上受到的摩擦力与坡面垂直，记作F该物体在坡面上的受力情况如下所示：- 重力：G- 摩擦力：F第二题：动力学基础1. 一个质点在水平面内受到一对力，其合力为零，求解力的成对作用线相交于一个定点的条件。

答案：根据题目描述，可以得到以下信息：- 质点在水平面内受到一对力- 力的合力为零解题思路：力的合力为零意味着两个力的矢量合成为零向量。

由于矢量合成的结果为零向量，可以得出两个力的方向相反。

而且，力的成对作用线相交于一个定点。

因此，两个力的成对作用线相交于一个定点的条件是：两个力的方向相反，且力的大小相等。

2. 一个质点在斜面上由静止开始沿斜面下滑，考虑到质点所在位置对应的加速度的变化，求解质点滑动过程中的加速度大小与方向。

答案：根据题目描述，可以得到以下信息：- 质点在斜面上由静止开始沿斜面下滑解题思路：- 在斜面上由静止开始下滑的情况下，质点受到斜面的支持力和重力。

- 在坡面上，支持力可以分解为垂直于斜面的分力和平行于斜面的分力。

工程力学考试题及答案一、单项选择题（每题2分，共20分）1. 以下哪项是工程力学中研究的主要对象？A. 材料B. 结构C. 力D. 以上都是答案：D2. 静力学中，平衡状态是指物体所受的合力为：A. 非零B. 零C. 任意值D. 不可确定答案：B3. 材料力学中，弹性模量是描述材料的哪种性质？A. 强度B. 硬度C. 弹性D. 塑性答案：C4. 根据牛顿第三定律，作用力和反作用力的大小关系是：A. 相等B. 不相等C. 相反D. 无法确定答案：A5. 在梁的弯曲问题中，梁的弯曲刚度与以下哪项无关？A. 梁的截面形状B. 梁的长度C. 梁的材料D. 梁的截面尺寸答案：B6. 应力集中是指在材料的哪些部位应力会显著增大？A. 光滑表面B. 无缺陷区域C. 几何突变处D. 均匀受力区域答案：C7. 动载荷是指：A. 静止不动的载荷B. 随时间变化的载荷C. 随空间变化的载荷D. 均匀分布的载荷答案：B8. 能量守恒定律在工程力学中的应用主要体现在：A. 热力学B. 动力学C. 静力学D. 流体力学答案：B9. 以下哪种材料可以认为是理想弹性体？A. 橡胶B. 钢铁C. 玻璃D. 木材答案：B10. 塑性变形是指材料在外力作用下发生变形后，去掉外力后：A. 不能恢复原状B. 完全恢复原状C. 部分恢复原状D. 无法确定答案：A二、填空题（每空1分，共20分）1. 物体在受到三个力的作用下，若这三个力的合力为零，则物体处于______状态。

答案：平衡2. 材料力学中，梁的挠度是指梁在受力后与______之间的最大垂直距离。

答案：原始直线3. 材料在拉伸过程中，其应力与应变的关系曲线称为______曲线。

答案：应力-应变4. 根据胡克定律，弹簧的变形量与施加在其上的力成正比，其比例系数称为______。

答案：弹簧常数5. 在材料力学中，材料的屈服强度是指材料在______状态下的最大应力。

答案：塑性变形6. 动载荷引起的振动通常需要考虑______效应。

4日1-1试画出以下各题中圆柱或圆盘的受力图。

与其它物体接触处的摩擦力均略去。

解：1-2 试画出以下各题中AB 杆的受力图。

(a) B(b)(c)(d)A(e)A(a)(b) A(c)A(d)A(e)(c)(a)(b)98 解：1-3 试画出以下各题中AB 梁的受力图。

(d)(e)BB(a)B(b)(c)F B(a)(c)F (b)(d)(e)解：1-4 试画出以下各题中指定物体的受力图。

(a) 拱ABCD ；(b) 半拱AB 部分；(c) 踏板AB ；(d) 杠杆AB ；(e) 方板ABCD ；(f) 节点B 。

解：(a)F (b)W(c)(d)D(e)F Bx(a)(b)(c)(d)D(e)W(f)(a)D(b)B(c)BF D1-5 试画出以下各题中指定物体的受力图。

(a) 结点A ，结点B ；(b) 圆柱A 和B 及整体；(c) 半拱AB ，半拱BC 及整体；(d) 杠杆AB ，切刀CEF 及整体；(e) 秤杆AB ，秤盘架BCD 及整体。

解：(a)(d)FC(e)WB(f)F FBC(c)(d)AT F BAF (b)(e)(b)(c)(d)(e)CAA C’CDDB2-2 杆AC 、BC 在C 处铰接，另一端均与墙面铰接，如图所示，F 1和F 2作用在销钉C 上，F 1=445 N ，F 2=535 N ，不计杆重，试求两杆所受的力。

解：(1) 取节点C 为研究对象，画受力图，注意AC 、BC 都为二力杆，(2) 列平衡方程：12140 sin 600530 cos6005207 164 o y AC o x BC AC AC BC F F F F F F F F F N F N=⨯+-==⨯--=∴==∑∑ AC 与BC 两杆均受拉。

2-3 水平力F 作用在刚架的B 点，如图所示。

如不计刚架重量，试求支座A 和D 处的约束力。

解：(1) 取整体ABCD 为研究对象，受力分析如图，画封闭的力三角形：(2)F 1F FDF F AF D211 1.122D A D D A F F FF F BC AB AC F F F F F =====∴===2-4 在简支梁AB 的中点C 作用一个倾斜45o 的力F ，力的大小等于20KN ，如图所示。

工程力学（一）参考资料一、单项选择题（本大题共 0 分，共 80 小题，每小题 0 分）1.如图所示，一绞盘有三个等长得柄，长为 L，相互夹角为120°，各柄柄端作用有与轴线垂直得力 P，将该力系向 BC 连线得中点 D 简化，其结果为（ B）。

=3PLA.R=P，MDB.R=0，M=3PLD=3PLC.R=2P，MDD.R=0，M=2PLD2.四本相同得书，每本重 P，设属于书间得摩擦因数就是 0、1，书与手间摩擦因数为 0、25，欲将四本书一起提起，则两侧应加得力 F 至少大于（D ）。

A.1PB.4PC.8PD.10P3.如图所示得力三角形中，表示力 F1 与力 F2 与合力 R 得图形就是（C ）。

A.图1B.图2C.图3D.图44.如图所示某种材料得σ-ε曲线，若在 k 点时将荷载慢慢卸掉，则σ-ε曲线将沿着与 Oa 平行得直线 kA 回落到 A 点，从图可以瞧出（ B）。

A.OA 段就是弹性变形，AB 段就是塑性变形B.OA 段就是塑性变形，AB 段就是弹性变形C.如果在重新加载，σ-ε曲线将沿着 Oa 上升到 k 点D.如果在重新加载，σ-ε曲线将沿着 Bk 上升到 k 点5.图示简支梁，已知 C 点得挠度为 y，在其她条件不变得情况下，若将荷载 F 增大一倍，则 C 点得挠度为（ C）。

A、 0、5y；B.y；C.2y；D.4y。

6.简支梁受力如图，下列说法正确得就是（B ）。

A.1-1 截面得弯矩为零，3-3 截面得弯矩为零；B.1-1 截面得弯矩为-12kN、m，3-3 截面得弯矩为零；C.1-1 截面得弯矩为 12kN、m，3-3 截面得弯矩为零；D.3-3 截面得弯矩不为零；7.图示悬臂梁拟用(a)(b)两种方式搁置，则两种情况下得最大应力（σmax）ａ／(σmax）b 为之比为（A ）。

A、1/4B、1/16C、1/64D、48、冲床如图所示，若要在厚度为δ得钢板上冲出直径为 d 得圆孔，则冲头得冲压力 F 必须不小于（D ）。

工程力学（一）参考资料一、单项选择题（本大题共 0 分，共 80 小题，每小题 0 分）1.如图所示，一绞盘有三个等长的柄，长为 L，相互夹角为120°，各柄柄端作用有与轴线垂直的力 P，将该力系向 BC 连线的中点 D 简化，其结果为=3PLA.R=P，MDB.R=0，M=3PLD=3PLC.R=2P，MDD.R=0，M=2PLD2.四本相同的书，每本重 P，设属于书间的摩擦因数是 0.1，书与手间摩擦因数为 0.25，欲将四本书一起提起，则两侧应加的力 F 至少大于（D ）。

A.1PB.4PC.8PD.10P3.如图所示的力三角形中，表示力 F1 和力 F2 和合力 R 的图形是（C ）。

A.图1B.图2C.图3D.图44.如图所示某种材料的σ-ε曲线，若在 k 点时将荷载慢慢卸掉，则σ-ε曲线将沿着与 Oa 平行的直线 kA 回落到 A 点，从图可以看出（ B）。

A.OA 段是弹性变形，AB 段是塑性变形B.OA 段是塑性变形，AB 段是弹性变形C.如果在重新加载，σ-ε曲线将沿着 Oa 上升到 k 点D.如果在重新加载，σ-ε曲线将沿着 Bk 上升到 k 点5.图示简支梁，已知 C 点的挠度为 y，在其他条件不变的情况下，若将荷载 F 增大一倍，则 C 点的挠度为（ C）。

A. 0.5y；B.y；C.2y；D.4y。

6.简支梁受力如图，下列说确的是（B ）。

A.1-1 截面的弯矩为零，3-3 截面的弯矩为零；B.1-1 截面的弯矩为-12kN.m，3-3 截面的弯矩为零；C.1-1 截面的弯矩为 12kN.m，3-3 截面的弯矩为零；D.3-3 截面的弯矩不为零；7.图示悬臂梁拟用(a)(b)两种方式搁置，则两种情况下的最大应力（σmax）ａ／(σmax）b 为之比为（A ）。

A. 1/4B. 1/16C. 1/64D. 48. 冲床如图所示，若要在厚度为δ的钢板上冲出直径为 d 的圆孔，则冲头的冲压力 F 必须不小于（D ）。

重庆大学网络教育学院-2020年春季学期课程作业工程力学（一）第2次-参考资料请认真阅读一下说明然后下载：题库有可能会换，不保证全部都有！请仔细核对是不是您需要的题目再下载！！！！本文档的说明：如果题目顺序和你的试卷不一样，按CTRL+F在题库中逐一搜索每一道题的答案，预祝您取得好成绩百！一、单项选择题 (共 20 题、0 / 60 分 )1、简支梁受力如图，列弯矩方程时（）。

A、不需要分段；B、需要分两段，分别为AB段和BD段；C、需要分两段，分别为AB段和CD段；D、需要分三段；参考答案是：D2、等直杆受力如图，其上端截面的轴力为（）。

A、F；B、F+ql；C、-F+ql；D、ql。

参考答案是：C3、已知F1，F2，F3，F4为作用在一刚体上的平面汇交力系，其力矢之间的关系有如图所示的关系，所以有：（）A、其力系的合力为R=F4B、其力系的合力为R=0C、其力系的合力为R=2F4D、其力系的合力为R=﹣F4参考答案是：C4、图示四根细长压杆，其材料、截面相同，它们在纸平面内失稳的先后次序正确的是（）。

A、（a）（b）（c）（d）；B、（d）（a）（b）（c）；C、（c）（d）（a）（b）；D、（b）（c）（d）（a）。

参考答案是：A5、直径为d的实心圆轴的抗扭截面模量是（）。

A、；B、；C、；D、。

参考答案是：B6、如图所示，插销穿过水平位置的平板上的圆孔，在其下端受有一拉力F，该插销的剪切面面积和挤压面面积分别等于（）。

A、πd h，B、πd h，C、πD h，D、πD h，参考答案是：B7、如图所示平面图形的形心坐标正确的是（）。

A、（，）B、（，）C、（，）D、（，）参考答案是：C8、如图所示等直杆，抗拉刚度为EA，则杆段BC的轴向线变形为（）。

A、；B、；C、；D、参考答案是：B9、如图所示等直杆，抗拉刚度为EA，则杆段AB的轴向线变形为（）。

A、；B、；C、；D、参考答案是：A10、如图（a）、（b）所示面积相同的矩形截面和正方形截面，则下列选项中正确的是（）A、，B、，C、，参考答案是：B11、均质杆AB重P=6KN，A端置于粗糙地面上，静滑动摩擦因数fs=0.3，B端靠在光滑墙上，杆在图示位置保持平衡，则杆在A端所受的摩擦力Fs为（）。
