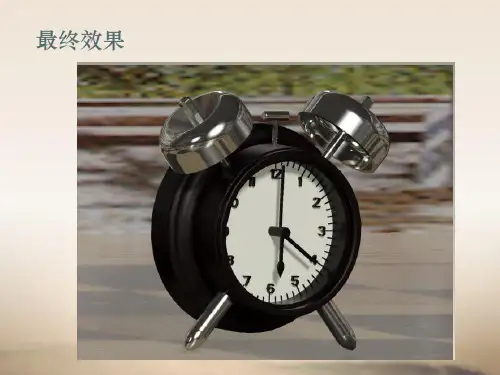

Proe渲染教程一

建模与渲染课程设计proe一、课程目标知识目标：1. 让学生掌握ProE软件的基本操作，包括界面认识、文件管理等。

2. 使学生理解三维建模的基本原理，掌握ProE中建模的基本工具及其应用。

3. 让学生掌握渲染的基本流程，包括材质设置、灯光布置、渲染参数调整等。

技能目标：1. 培养学生运用ProE进行三维建模的能力，能够完成中等难度的模型设计。

2. 培养学生运用ProE进行渲染，使模型具有真实感，提高视觉表现力。

3. 培养学生独立思考和解决问题的能力，能够根据实际需求调整建模和渲染方案。

情感态度价值观目标：1. 培养学生对工业设计的兴趣和热情，激发学生创新意识。

2. 培养学生良好的团队合作意识，学会与他人共同完成项目任务。

3. 培养学生认真细致的工作态度，注重细节，追求卓越。

本课程针对高年级学生，具备一定的计算机操作基础和三维设计知识。

课程性质为实践性较强的学科，要求学生在掌握理论知识的基础上，注重实际操作能力的培养。

通过本课程的学习，学生将能够独立完成中等难度的建模与渲染任务，为后续的专业课程打下坚实基础。

同时，课程注重培养学生的团队协作能力和创新精神，提高学生的综合素质。

二、教学内容本课程教学内容主要包括以下几部分：1. ProE软件基础操作：介绍ProE软件的界面、菜单栏、工具栏等，使学生熟练掌握文件管理、视图操作等基本功能。

2. 三维建模原理及工具：讲解三维建模的基本原理，学习ProE中曲线、曲面、实体等建模工具的使用，包括拉伸、旋转、扫描、混合等操作。

3. 建模实例分析：通过分析实际案例，让学生掌握建模思路和技巧，提高建模能力。

4. 渲染基本流程：介绍渲染的基本概念，学习材质设置、灯光布置、渲染参数调整等，使模型具有真实感。

5. 实践项目：安排中等难度的建模与渲染项目，让学生在实际操作中巩固所学知识，提高实际应用能力。

教学内容参照教材以下章节：1. ProE软件基础操作：第1章 ProE软件概述及安装配置。

ProE渲染输出图片简易教程作者：ViolinLiva Lin使用对象：瓯江08模具注：本教程仅简单教会大家如何使用PROE，将自己所画的零件输出成图片格式进行打印，谢谢。

本教程分为三部分进行，1.编辑渲染设置 2.更改渲染模型（可选）3.输出图像其中第一步设置是必须的，第二步可以根据各位喜好进行或者不进行，第三步输出图像。

1.编辑渲染设置（目的是设置输出格式和输出地址）单击菜单栏【视图】→【模型设置】→【渲染设置】，进入如图1.1的界面。

可以保持默认选项不变，单击【输出】，进入如图1.2的界面。

接下来进行设置输出选项。

单击【渲染到】，出现如图1.3的选项。

选择自己所需格式。

在此简略介绍一下个别选项：全屏幕：是指渲染窗口后图片不输出，直接在ProE窗口中可见的，一旦关闭便没有保存的形式，也是默认形式。

JPEG：最常用的格式，与BMP、PNG等一样属于图片格式，个人喜欢使用这个图片格式进行输出打印。

以下用此格式进行示例选择【JPEG】，【保存名称】和【图像大小】被激活。

其中【保存名称】的默认保存地址为零件所在的地址，保存名称也同零件名称相同。

如果需要保存在其他地址的，或者想修改保存名称的，点击按钮进行修改名称和保存。

接下来进行图像大小修改。

单击【大小】，出现如图1.5的选项。

在此简单介绍一下下拉菜单中的个别选项：600X450：输出宽度为600、高度为450的JPEG图片。

1024平方：输出长宽为1024的JPEG图片。

用此作为示例。

定制：激活【宽度】、【高度】，用户自行设置输出长宽。

选择1024平方，单击【关闭】按钮。

2.模型设置（可选）（让图片输出符合要求，不一定要有本步）在我们输出图片的时候，可能会出现渲染出来的图片太暗，打印出来的效果很差，不符合我们打印的效果，就如图1.6。

在本点中，我们会简单介绍如何修改房间的背景，以及如何增加光源。

方案一：修改场景单击【视图】→【模型设置】→【场景】，进入场景窗口。

pro e教程
Pro E是一种软件工具，用于3D建模和设计。

本教程将向您
介绍Pro E的基本功能和操作步骤。

第一步，打开Pro E软件并创建一个新的工程。

您可以选择创
建一个新的零件、装配或绘图。

第二步，选择合适的绘图工具并开始绘制。

您可以使用线条、圆、矩形等形状工具来创建基本几何图形。

第三步，使用修剪、延伸和偏移等编辑工具对绘图进行修改。

您可以调整绘图的大小、形状和位置。

第四步，添加约束和尺寸以确保绘图与设计要求相符。

您可以设置长度、角度和对称性等约束条件。

第五步，使用特征工具创建具体的几何特征。

您可以添加孔洞、凹槽、螺纹等特征以实现更复杂的设计。

第六步，进行装配。

将不同的零件组装在一起，并使用约束条件确保它们的正确位置和相对关系。

第七步，进行渲染和动画。

使用Pro E的渲染工具将设计呈现
为逼真的图像，并创建动画以展示设计过程。

第八步，进行分析和优化。

使用Pro E的分析工具评估设计的
强度、流体动力学和热传导等特性，并进行优化改进。

最后，保存您的设计并输出为所需的文件格式。

您可以选择将设计导出为2D图纸、3D模型或其他格式以供其他人查看和
使用。

希望这个Pro E教程对您有所帮助！以上是基本的操作步骤，
通过不断练习和探索，您可以更好地掌握Pro E的功能和应用。

PROE渲染教程渲染是设计师在产品设计过程中非常不可或缺的一步。

在PROE软件中进行渲染可以使产品设计更加真实、生动、具有艺术感，提高设计质量。

本教程将介绍如何在PROE中进行渲染的基本步骤和技巧。

第一步是准备工作。

在进行渲染之前，首先需要完成产品的建模。

确保产品的模型在PROE中完整且符合设计要求。

此外，还需要为产品设计一个适当的材质和色彩。

第二步是设定环境。

在渲染中，环境的设定是非常重要的。

PROE提供了多种环境设置选项，如室内、室外、白天、夜晚等。

根据产品的设计需求选择一个合适的环境。

第三步是设置光源。

光源的设定直接影响到渲染效果的真实感。

PROE提供了多种光源设置选项，如太阳光、灯光等。

通过调整光源的位置、强度和角度，可以获得符合设计需求的渲染效果。

第四步是调整材质和色彩。

材质和色彩的设定对渲染效果也有很大影响。

PROE提供了丰富的材质和色彩选项，如金属、塑料、混凝土等。

根据产品的设计需求选择一个合适的材质和色彩，并调整其属性，如光泽度、透明度等。

第五步是设定相机。

相机的设定直接影响到渲染结果的角度和比例。

PROE提供了多种相机设定选项，如远景、近景、俯视、斜视等。

根据产品的设计需求选择一个合适的相机设定，并调整其参数，如焦距、景深等。

第六步是渲染设置。

在进行渲染之前，还需要设定一些渲染参数，如分辨率、采样率、阴影效果等。

根据设计需求选择合适的参数，并进行适当的调整，以获得符合需求的渲染效果。

第七步是进行渲染。

完成所有的设定后，就可以开始进行渲染了。

在PROE软件中，可以选择菜单中的渲染选项，进行全局渲染；也可以选择需要渲染的部分进行局部渲染。

渲染的时间会根据设定的参数和模型的复杂度而不同，一般需要一定的计算时间。

第八步是保存渲染结果。

渲染完成后，可以将渲染结果保存为图片或视频。

PROE提供了多种保存选项，如JPEG、PNG、AVI等。

根据需求选择合适的保存格式，并设定保存路径，保存渲染结果。

1.设置进入渲染视图——模型设置——（如下）1.选取要定制的渲染图标：—"渲染设置"图标—"房间编辑器"图标—"渲染控制工具栏"图标—"实时渲染"图标—"纹理"图标—"颜色"图标5.使用拖放操作将图标移至工具栏中的适当位置。

"自动保存到"复选框会缺省选中。

选定图标会自动保存到主目录的config.win文件中。

6.单击"确定"。

2.设置渲染器1.单击"视图">"模型设置">"渲染控制"。

出现"渲染控制"工具栏。

2.单击。

"渲染设置"对话框打开。

注意：要设置渲染器，必须具有高级渲染许可证。

3.要设置渲染器的类型，请从"渲染器"框的列表中选取一种渲染器。

PhotoRender—缺省渲染器。

Photolux—选取此渲染器可进行高级渲染。

必须具有相应的可选模块或许可证，才能选取Photolux 作为渲染器。

Photolux 是一种使用光线跟踪来创建照片级逼真图像的渲染器。

3.设置质量选项1.单击"视图">"模型设置">"渲染控制"。

出现"渲染控制" 工具栏。

2.单击。

"渲染设置" 对话框打开。

3.要设置渲染质量，请选取下列选项之一：o选取"粗糙" 进行快速渲染，并设置模型的方向、房间和光源。

o选取"高"来分析模型并创建表示级质量的渲染。

o选取"最大" 可获得最高质量的表示。

随着质量提高，也会增加渲染时间。

4.在"选项" 选项卡中，将设置的以上质量类型的缺省选项为：o渲染分辨率o加亮分辨率o模型o房间4.更改PhotoRender 设置选项1.单击"视图">"模型设置">"渲染控制"。

Pro/Engineer野火高级渲染技术作者：IceFai关键词：ProE,WildFire,渲染,材质,灯光来源：无维网（）本教程将带你一步步探索Proe的高级渲染扩展（Advanced Rendering Extension）在这个教程中将会教你下面这些在渲染中的关键词的含义：●Appearances（外观）●Lights（灯光）●Room（房间）●Perspective（透视）●Settings （设置，如何使用渲染）●Advanced Effects（高级效果）●Rendering Strategy （渲染策略）Appearances（外观）要渲染的模型上所用的材料的外观（appearance）在渲染中是非常重要的。

材料的外观主要由材料的颜色（Color）,高光（Highlight）和反光（Reflection）决定。

也可以包括纹理（Textur es）和凸纹（bumpmaps）。

可以使用渲染控制工具条来实现所有的渲染功能。

指令位置： View（视图） > Model Setup（模型设置） > Render Control.（渲染控制），然后选择 Appearance（外观）图标 .外观（Appearances） - PhotoLux Library高级渲染扩展包括有一个特定的材料库以提高材质的真实感。

这个库就是PhotoLux Library. 你可以在外观编辑器（Appearance Editor ）对话框的菜单中选择PhotoLux 材质。

如下图所示，选择File=>PhotoLux System Library.这样你就会看到一个带材质分类的下拉菜单，选择你想添加到模型中的材质然后双击它点击“＋“按钮就可以把这个材质添加到你的的模型中。

外观（Appearances） -应用到模型上要把材质应用到你的模型中，首先在外观编辑器中选择材质然后点apply（应用）按钮，然后用“Assignment“按钮选择你想添加的表面或模型，最后选择”Apply“按钮来完成所有的过程。

本教程将带你一步步探索Proe的高级渲染扩展（Advanced Rendering Extension）在这个教程中将会教你下面这些在渲染中的关键词的含义：●Appearances（外观）●Lights（灯光）●Room（房间）●Perspective（透视）●Settings （设置，如何使用渲染）●Advanced Effects（高级效果）●Rendering Strategy （渲染策略）Appearances（外观）要渲染的模型上所用的材料的外观（appearance）在渲染中是非常重要的。

材料的外观主要由材料的颜色（Color）,高光（Highlight）和反光（Reflection）决定。

也可以包括纹理（Textures）和凸纹（bumpmaps）。

可以使用渲染控制工具条来实现所有的渲染功能。

指令位置：View（视图）> Model Setup（模型设置）> Render Control.（渲染控制），然后选择Appearance（外观）图标 .外观（Appearances）- PhotoLux Library高级渲染扩展包括有一个特定的材料库以提高材质的真实感。

这个库就是PhotoLux Library. 你可以在外观编辑器（Appearance Editor ）对话框的菜单中选择PhotoLux 材质。

如下图所示，选择File=>PhotoLux System Library.这样你就会看到一个带材质分类的下拉菜单，选择你想添加到模型中的材质然后双击它点击“＋“按钮就可以把这个材质添加到你的的模型中。

外观（Appearances）-应用到模型上要把材质应用到你的模型中，首先在外观编辑器中选择材质然后点apply（应用）按钮，然后用“Assignment“按钮选择你想添加的表面或模型，最后选择”Apply“按钮来完成所有的过程。

可以切换到Map（映射）或Advanced（高级）选项页来定义其它的材质属性。

ProE 模型渲染教程by 无维网IceFai （黄光辉）模型渲染是产品在设计阶段向客户展示的重要手段，在野火版本引入PhotoLux 渲染引擎后，Pro/Engineer 的渲染得到了长足的改善，在渲染的易用性和产品真实性表达方面都在不段进步，本章教程将通过三个实心球的渲染过程讲解在野火4.0中进行渲染的方法。

指令位置：视图Î模型设置Î渲染控制…在野火4.0中，所有有关渲染的控制都可以在一条“渲染控制”工具条中找到相关的指令在一般的渲染中，房间设置、光源设置、模型颜色和外观是三个基本要素，在本篇教程也着重讲解了在野火4.0中这三者的设置和调整方法房间编辑和设置首先我们来看我们将要进行渲染的例子，模型由三个球组成，当前的颜色都是用的系统默认的颜色。

首先我们进入渲染控制后点击房间编辑图标进入房间编辑环境，在默认的情况下，我们的模型大多和房间的环境不匹配，你会看到三个球悬在房间的空间，这当然不符合真实的情况，直接使用这样的环境进行渲染，出来的结果也和真实情况背道而驰。

＝＝版权所有，转载保留完整信息，商业用途需获授权＝＝I c e F a i 原创P r o E 教程 无维网W W W .5D C A D .C N因此，在我们进行下一步的设置时首先要调整房间的方向和位置。

在房间编辑器对话框中，有两个主要的部分，分别是上部房间外观显示框和下面的切换选项页。

对于我们这样的例子，墙壁实际上没有什么意义，所以我们从房间菜单中把房间从矩形切换到圆柱形，同时为了方便房间和模型之间的匹配和定位，把“将房间锁定到模型”选项激活下一步，就是调整房间的定向和位置，首先我们把房间的显示方式切换成线框的方式以方便观察，＝＝版权所有，转载保留完整信息，商业用途需获授权＝＝I c e F a i 原创P r o E 教程 无维网W W W .5D C A D .C N切换到旋转选项页，因为我们的房间已经锁定到模型，所以我们把房间的方向切换到模型并点击“定向”按钮，这样整个房间就会自动调整到合适的方向，把模型的视角转向一个正视角，比如“Front ”。

渲染的基本步骤嘿，朋友们！今天咱就来讲讲渲染的那些基本步骤，这可有意思啦！你想想啊，渲染就像是给一幅画上色，得一步一步来，才能让它变得美美的。

首先呢，咱得有个好的素材，就好比画画得有张白纸一样。

这素材要是不好，后面再怎么努力也白搭呀！所以选对素材那是相当重要滴。

然后呢，就是设置各种参数啦，这就像给画搭配不同颜色的画笔。

你得根据想要的效果，把这些参数调得恰到好处。

这可不是随随便便就能搞定的，得花点心思呢！接下来，渲染开始啦！就如同画家开始一笔一笔地涂抹颜色。

这时候可不能着急，得慢慢来，让每一个细节都能呈现出来。

要是着急忙慌的，那出来的效果肯定不咋地。

在渲染的过程中，还得时刻盯着，看看有没有啥问题。

这就像画家在画画时会时不时地停下来看看整体效果一样。

要是发现哪里不对劲，赶紧调整，可不能等最后才发现问题，那可就麻烦咯！渲染也是个需要耐心的活儿呀，可不是一下子就能完成的。

有时候可能要等上好一会儿，就像等一朵花慢慢开放一样。

你可别不耐烦呀，好东西都是需要时间的嘛！你说，这渲染是不是跟做菜也有点像呢？得选好食材，掌握好火候，慢慢炖煮，才能做出一道美味佳肴。

要是哪一步没做好，这道菜可能就不那么好吃了。

咱再想想，渲染又有点像盖房子，得先打好基础，然后一层一层地往上盖，每一层都要盖得稳稳当当的，最后才能建成一座漂亮的大房子。

总之呢，渲染可不是一件简单的事儿，但只要咱认真对待，一步一步来，肯定能得到让人惊艳的效果。

就像那句话说的，“只要功夫深，铁杵磨成针”。

咱可不能小瞧了这渲染的过程，它能让普通的东西变得闪闪发光呢！这不就是我们追求的嘛！所以呀，大家都好好去琢磨琢磨渲染的这些步骤，让自己的作品变得更加精彩吧！。

此主题相关图片如下：clip_image001.jpg此主题相关图片如下：qq截图未命名6.jpg此主题相关图片如下：未命名3.jpg但从整个情况看是远远的不如3sdmx的渲染。

现在我们把它做为一种工业用渲染已经大体上行了，一般能满足设计要求和效果图的最初要求。

很多人是把proe建成的模型转到3sdmx或C4D中进行渲染，这是常事，但我发现在转3sdmx时复杂的零件，大型的装配其破面太多，甚至无法渲染的事常常发生。

下面的这张图我把它转到3sdmx时，几次都失败了。

最后只好在proe中完成渲染此主题相关图片如下：qq截图未命名84964.jpg这是升降机的一个柱，是用proe完成，完成后有仿真运动。

用户要求实物模拟。

没办法就这样给了用户，但用户看了很满意，立刻就定了货。

这就是proe渲染的一个实际应用例子。

其它的我就不多讲了。

一句话：proe渲染是有实际应用价值的。

掌握工业渲染软件，首先掌握常见的玻璃、不锈钢、铁物质的精确渲染后，就能进行一般的或精美效果图渲染了，其余的你很快就能自通。

所以今天我们就从玻璃渲染开始吧。

玻璃的特性：1、透明性：这个性质大家都明白。

但我们在设置透明度时常常并不设置成100%透明，而是设置成98%或更低些的透明度，其目的是为了让物体有立体感。

如上图花盆：如果100%的透明有时就失去了立体感，见下面的图此主题相关图片如下：水杯.jpg2、折射：透过玻璃看物体会产生折射现象的。

玻璃的折射值是1.5 。

但事实上这个数必须要根据实际情况来定，有时准确的折射值（1.5)根本不行的，我们看下图是1.5的折射值渲染效果图：此主题相关图片如下：qq截图未命名111.jpg它是真实的但同时带来的是反射太强，效果不好，下面是折射值1.025的效果图：此主题相关图片如下：qq截图未命名112.jpg它的效果就可以被人们接受是一个很象的作品，这就是折射值一定要根据不同的情况来定，只要效果理想就行，不能死教条的。

W关于渲染设置要设置和定制渲染，可以定义config.pro文件中的配置选项。

进行渲染前，可以对模型应用外观、创建渲染房间和定义光照。

并非必须设置config.pro选项。

PhotoRender 设置输出选项在"渲染设置"(Render Setup)对话框中，"输出"(Output)下的可用格式有：∙全屏幕(Full Window)（预览）- 快速渲染低质量图像。

∙全屏幕(Full Window) - 在当前窗口中创建图像。

∙新窗口(New Window) - 在新窗口中创建图像。

∙PTC 图像文件(PTC Image File) - 创建.imf文件。

∙Tiff - 标记图像文件格式。

∙TGA - True Vision 图像格式。

∙Shima-Seiki - Shima Seiki 图像格式。

∙RGB - Silbutton Graphics Inc. 图像格式。

∙JPEG - JPEG 图像格式。

∙RLA - Wavefront 格式。

∙BMP - 位图图像格式。

∙PNG - 可移植的网络图像格式。

∙Postscript - 创建用于打印到Postscript 打印机的文件。

在"图像大小"(Image Size)中，图像的可用大小为：∙MPEG - 创建符合MPEG 标准的352 x 240 图像。

∙600 x 450 - 创建像素比为1:1 的600 x 450 图片。

∙VGA - 创建符合VGA 标准的640 x 480 图像。

∙NTSC - 创建符合NTSC 标准的720 x 483 图像。

∙PAL - 创建符合PAL 标准的720 x 575 图像。

∙1024 平方(1024-square) - 创建像素比为1:1 的1024 x 1024 图像。

∙工作站(Workstation) - 创建1024 x 1240 图像。

∙HDTV - 创建大小符合SMPTE 240M HDTV 标准的图片。

ProE渲染输出图片简易教程作者：ViolinLiva Lin使用对象：瓯江08模具注：本教程仅简单教会大家如何使用PROE，将自己所画的零件输出成图片格式进行打印，谢谢。

本教程分为三部分进行，1.编辑渲染设置 2.更改渲染模型（可选）3.输出图像其中第一步设置是必须的，第二步可以根据各位喜好进行或者不进行，第三步输出图像。

1.编辑渲染设置（目的是设置输出格式和输出地址）单击菜单栏【视图】→【模型设置】→【渲染设置】，进入如图1.1的界面。

可以保持默认选项不变，单击【输出】，进入如图1.2的界面。

接下来进行设置输出选项。

单击【渲染到】，出现如图1.3的选项。

选择自己所需格式。

在此简略介绍一下个别选项：全屏幕：是指渲染窗口后图片不输出，直接在ProE窗口中可见的，一旦关闭便没有保存的形式，也是默认形式。

JPEG：最常用的格式，与BMP、PNG等一样属于图片格式，个人喜欢使用这个图片格式进行输出打印。

以下用此格式进行示例选择【JPEG】，【保存名称】和【图像大小】被激活。

其中【保存名称】的默认保存地址为零件所在的地址，保存名称也同零件名称相同。

如果需要保存在其他地址的，或者想修改保存名称的，点击按钮进行修改名称和保存。

接下来进行图像大小修改。

单击【大小】，出现如图1.5的选项。

在此简单介绍一下下拉菜单中的个别选项：600X450：输出宽度为600、高度为450的JPEG图片。

1024平方：输出长宽为1024的JPEG图片。

用此作为示例。

定制：激活【宽度】、【高度】，用户自行设置输出长宽。

选择1024平方，单击【关闭】按钮。

2.模型设置（可选）（让图片输出符合要求，不一定要有本步）在我们输出图片的时候，可能会出现渲染出来的图片太暗，打印出来的效果很差，不符合我们打印的效果，就如图1.6。

在本点中，我们会简单介绍如何修改房间的背景，以及如何增加光源。

方案一：修改场景单击【视图】→【模型设置】→【场景】，进入场景窗口。
