OTN技术与烽火OTN解决方案

OTN技术及华为OTN设备简介城域波分环四环五即将进行建设，本次工程采用华为华为下一代智能光传送平台OTN设备OptiX OSN 8800和OptiX OSN 6800。

本文主要对OTN技术涉及的网络结构、复用方式、帧结构、ROADM技术和OptiX OSN 8800和OptiX OSN 6800设备特点及本次工程配置主要单元盘作个简要介绍。

一、OTN技术光传送网OTN（Optical Transport Network）是由ITU-T G.872、G.798、G.709 等建议定义的一种全新的光传送技术体制，它包括光层和电层的完整体系结构，对于各层网络都有相应的管理监控机制和网络生存性机制。

OTN 的思想来源于SDH/SONET 技术体制（例如映射、复用、交叉连接、嵌入式开销、保护、FEC 等），把SDH/SONET 的可运营可管理能力应用到WDM 系统中，同时具备了SDH/SONET 灵活可靠和WDM 容量大的优势。

除了在 DWDM 网络中进一步增强对 SONET/SDH 操作、管理、维护和供应 (OAM&P) 功能的支持外，OTN核心协议ITU G.709 协议（基于 ITU G.872）主要对以下三方面进行了定义。

首先，它定义了 OTN 的光传输体系；其次，它定义了 OTN 的开销功能以支持多波长光网络；第三，它定义了用于映射客户端信号的 OTN 的帧结构、比特率和格式。

OTN技术是在目前全光组网的一些关键技术(如光缓存、光定时再生、光数字性能监视、波长变换等)不成熟的背景下基于现有光电技术折中提出的传送网组网技术。

OTN在子网内部通过ROADM进行全光处理而在子网边界通过电交叉矩阵进行光电混合处理，但目标依然是全光组网，也可认为现在的OTN阶段是全光网络的过渡阶段。

1.OTN网络结构按照OTN技术的网络分层，可分为光通道层、光复用段层和光传送段层三个层面。

另外，为了解决客户信号的数字监视问题，光通道层又分为光通路净荷单元（OPU）、光通道数据单元(ODUk) 和光通道传送单元(OTUk)三个子层，类似于SDH 技术的段层和通道层。

OTN技术及华为OTN设备简介城域波分环四环五即将进行建设，本次工程采用华为华为下一代智能光传送平台OTN 设备OptiX OSN 8800和OptiX OSN 6800。

本文主要对OTN技术涉及的网络结构、复用方式、帧结构、ROADM技术和OptiX OSN 8800和OptiX OSN 6800设备特点及本次工程配置主要单元盘作个简要介绍。

一、OTN技术光传送网OTN（Optical Transport Network）是由ITU-T G.872、G.798、G.709 等建议定义的一种全新的光传送技术体制，它包括光层和电层的完整体系结构，对于各层网络都有相应的管理监控机制和网络生存性机制。

OTN 的思想来源于SDH/SONET 技术体制（例如映射、复用、交叉连接、嵌入式开销、保护、FEC 等），把SDH/SONET 的可运营可管理能力应用到WDM 系统中，同时具备了SDH/SONET 灵活可靠和WDM 容量大的优势。

除了在 DWDM 网络中进一步增强对 SONET/SDH 操作、管理、维护和供应 (OAM&P) 功能的支持外，OTN核心协议ITU G.709 协议（基于 ITU G.872）主要对以下三方面进行了定义。

首先，它定义了 OTN 的光传输体系；其次，它定义了 OTN 的开销功能以支持多波长光网络；第三，它定义了用于映射客户端信号的 OTN 的帧结构、比特率和格式。

OTN技术是在目前全光组网的一些关键技术(如光缓存、光定时再生、光数字性能监视、波长变换等)不成熟的背景下基于现有光电技术折中提出的传送网组网技术。

OTN在子网内部通过ROADM进行全光处理而在子网边界通过电交叉矩阵进行光电混合处理，但目标依然是全光组网，也可认为现在的OTN阶段是全光网络的过渡阶段。

1.OTN网络结构按照OTN技术的网络分层，可分为光通道层、光复用段层和光传送段层三个层面。

另外，为了解决客户信号的数字监视问题，光通道层又分为光通路净荷单元（OPU）、光通道数据单元(ODUk) 和光通道传送单元(OTUk)三个子层，类似于SDH技术的段层和通道层。

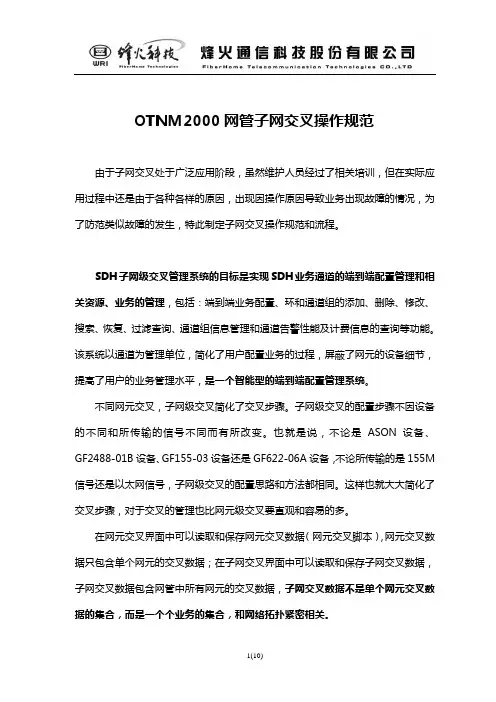

OTNM2000网管子网交叉操作规范由于子网交叉处于广泛应用阶段，虽然维护人员经过了相关培训，但在实际应用过程中还是由于各种各样的原因，出现因操作原因导致业务出现故障的情况，为了防范类似故障的发生，特此制定子网交叉操作规范和流程。

SDH子网级交叉管理系统的目标是实现SDH业务通道的端到端配置管理和相关资源、业务的管理，包括：端到端业务配置、环和通道组的添加、删除、修改、搜索、恢复、过滤查询、通道组信息管理和通道告警性能及计费信息的查询等功能。

该系统以通道为管理单位，简化了用户配置业务的过程，屏蔽了网元的设备细节，提高了用户的业务管理水平，是一个智能型的端到端配置管理系统。

不同网元交叉，子网级交叉简化了交叉步骤。

子网级交叉的配置步骤不因设备的不同和所传输的信号不同而有所改变。

也就是说，不论是ASON设备、GF2488-01B 设备、GF155-03设备还是GF622-06A设备，不论所传输的是155M信号还是以太网信号，子网级交叉的配置思路和方法都相同。

这样也就大大简化了交叉步骤，对于交叉的管理也比网元级交叉要直观和容易的多。

在网元交叉界面中可以读取和保存网元交叉数据（网元交叉脚本），网元交叉数据只包含单个网元的交叉数据；在子网交叉界面中可以读取和保存子网交叉数据，子网交叉数据包含网管中所有网元的交叉数据，子网交叉数据不是单个网元交叉数据的集合，而是一个个业务的集合，和网络拓扑紧密相关。

网元交叉数据和子网交叉数据保存在数据库中的不同位置，在网元交叉界面中保存网元交叉数据不会影响到子网交叉数据，在子网交叉界面中保存子网交叉数据也不会影响到网元交叉数据。

在网元交叉界面中修改了电路数据之后如果希望在子网交叉界面中看到所作的修改，必须在子网交叉界面中重复对电路的修改或者使用子网交叉的通道搜索功能将网元交叉的修改搜索进子网交叉。

子网交叉开通电路原理图注：在下发设备配置的过程中，对每个网元命令管理器中出现了两项，一项是“下载交叉脚本”，另一项是“下载设备配置”。

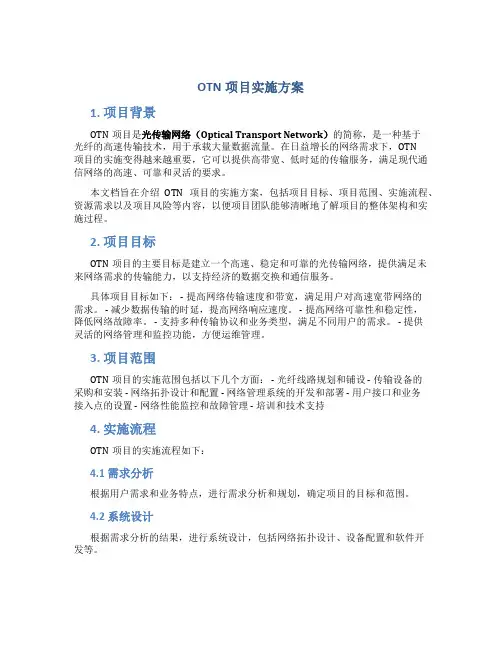

OTN项目实施方案1. 项目背景OTN项目是光传输网络（Optical Transport Network）的简称，是一种基于光纤的高速传输技术，用于承载大量数据流量。

在日益增长的网络需求下，OTN项目的实施变得越来越重要，它可以提供高带宽、低时延的传输服务，满足现代通信网络的高速、可靠和灵活的要求。

本文档旨在介绍OTN项目的实施方案，包括项目目标、项目范围、实施流程、资源需求以及项目风险等内容，以便项目团队能够清晰地了解项目的整体架构和实施过程。

2. 项目目标OTN项目的主要目标是建立一个高速、稳定和可靠的光传输网络，提供满足未来网络需求的传输能力，以支持经济的数据交换和通信服务。

具体项目目标如下： - 提高网络传输速度和带宽，满足用户对高速宽带网络的需求。

- 减少数据传输的时延，提高网络响应速度。

- 提高网络可靠性和稳定性，降低网络故障率。

- 支持多种传输协议和业务类型，满足不同用户的需求。

- 提供灵活的网络管理和监控功能，方便运维管理。

3. 项目范围OTN项目的实施范围包括以下几个方面： - 光纤线路规划和铺设 - 传输设备的采购和安装 - 网络拓扑设计和配置 - 网络管理系统的开发和部署 - 用户接口和业务接入点的设置 - 网络性能监控和故障管理 - 培训和技术支持4. 实施流程OTN项目的实施流程如下：4.1 需求分析根据用户需求和业务特点，进行需求分析和规划，确定项目的目标和范围。

4.2 系统设计根据需求分析的结果，进行系统设计，包括网络拓扑设计、设备配置和软件开发等。

4.3 采购和安装根据系统设计的要求，进行设备的采购和安装工作，包括光传输设备、网络管理系统和用户接入设备等。

4.4 网络配置根据系统设计的要求，进行网络配置，包括设备连接、协议配置和业务设置等。

4.5 测试和调试进行系统的测试和调试工作，确保系统的稳定性和可靠性，满足用户需求和项目目标。

4.6 运维和管理建立网络监控和故障管理机制，进行网络运维和管理，保证系统的正常运行。

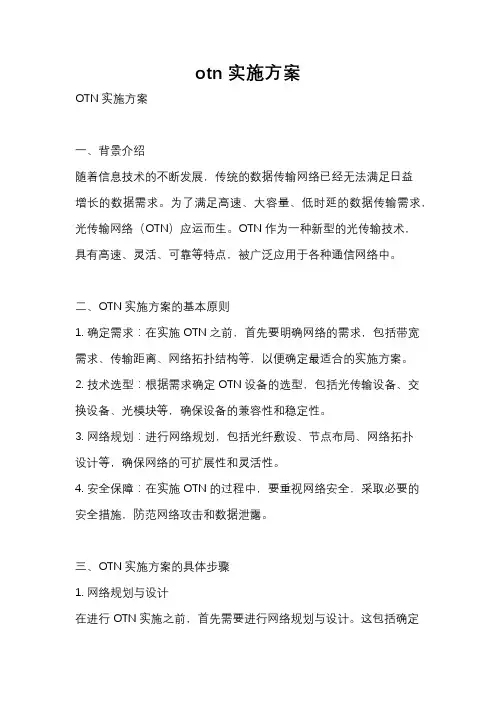

otn实施方案OTN实施方案一、背景介绍随着信息技术的不断发展，传统的数据传输网络已经无法满足日益增长的数据需求。

为了满足高速、大容量、低时延的数据传输需求，光传输网络（OTN）应运而生。

OTN作为一种新型的光传输技术，具有高速、灵活、可靠等特点，被广泛应用于各种通信网络中。

二、OTN实施方案的基本原则1. 确定需求：在实施OTN之前，首先要明确网络的需求，包括带宽需求、传输距离、网络拓扑结构等，以便确定最适合的实施方案。

2. 技术选型：根据需求确定OTN设备的选型，包括光传输设备、交换设备、光模块等，确保设备的兼容性和稳定性。

3. 网络规划：进行网络规划，包括光纤敷设、节点布局、网络拓扑设计等，确保网络的可扩展性和灵活性。

4. 安全保障：在实施OTN的过程中，要重视网络安全，采取必要的安全措施，防范网络攻击和数据泄露。

三、OTN实施方案的具体步骤1. 网络规划与设计在进行OTN实施之前，首先需要进行网络规划与设计。

这包括确定网络的拓扑结构、节点布局、光纤敷设等。

在规划过程中，需要考虑网络的可扩展性、灵活性和容错性，确保网络能够满足未来的需求。

2. 设备选型与采购根据网络规划的结果，确定所需的OTN设备，包括光传输设备、交换设备、光模块等。

在选型过程中，需要考虑设备的性能、兼容性、稳定性和价格等因素。

然后进行设备的采购工作，确保设备的供应和交付及时。

3. 网络建设与部署在设备采购完成后，进行网络建设与部署工作。

这包括设备的安装、调试、网络的连接与测试等工作。

在部署过程中，需要严格按照设计方案进行，确保网络的正常运行。

4. 网络优化与调试网络建设完成后，需要进行网络的优化与调试工作。

这包括网络的性能优化、故障排除、参数调整等工作，确保网络的性能达到最佳状态。

5. 网络安全保障在网络实施完成后，需要重视网络的安全保障工作。

这包括网络安全设备的部署、安全策略的制定、安全监控等工作，确保网络的安全运行。

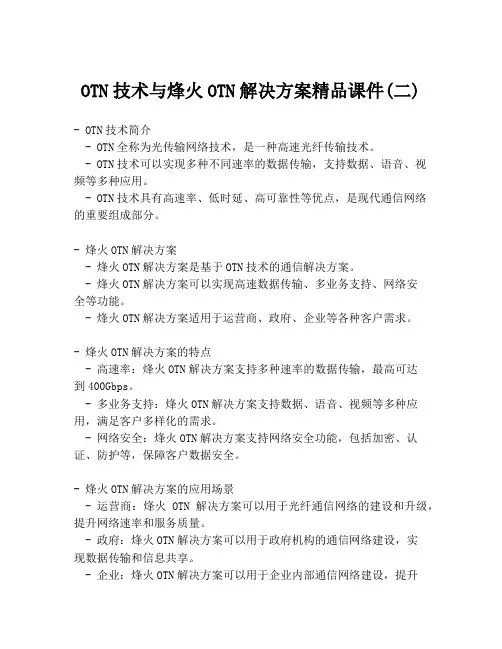

OTN技术与烽火OTN解决方案精品课件(二)- OTN技术简介- OTN全称为光传输网络技术，是一种高速光纤传输技术。

- OTN技术可以实现多种不同速率的数据传输，支持数据、语音、视频等多种应用。

- OTN技术具有高速率、低时延、高可靠性等优点，是现代通信网络的重要组成部分。

- 烽火OTN解决方案- 烽火OTN解决方案是基于OTN技术的通信解决方案。

- 烽火OTN解决方案可以实现高速数据传输、多业务支持、网络安全等功能。

- 烽火OTN解决方案适用于运营商、政府、企业等各种客户需求。

- 烽火OTN解决方案的特点- 高速率：烽火OTN解决方案支持多种速率的数据传输，最高可达到400Gbps。

- 多业务支持：烽火OTN解决方案支持数据、语音、视频等多种应用，满足客户多样化的需求。

- 网络安全：烽火OTN解决方案支持网络安全功能，包括加密、认证、防护等，保障客户数据安全。

- 烽火OTN解决方案的应用场景- 运营商：烽火OTN解决方案可以用于光纤通信网络的建设和升级，提升网络速率和服务质量。

- 政府：烽火OTN解决方案可以用于政府机构的通信网络建设，实现数据传输和信息共享。

- 企业：烽火OTN解决方案可以用于企业内部通信网络建设，提升企业信息化水平和竞争力。

- 烽火OTN解决方案的优势- 技术领先：烽火OTN解决方案采用先进的OTN技术，具有高速率、低时延、高可靠性等优点。

- 服务全面：烽火OTN解决方案提供全方位的服务，包括网络规划、设计、建设、运营等。

- 成熟可靠：烽火OTN解决方案已经在多个客户场景中得到验证，具有成熟可靠的实践经验。

- 烽火OTN解决方案的未来展望- 面向5G：随着5G技术的发展，烽火OTN解决方案将为5G网络提供高速率、低时延、高可靠性的传输支持。

- 智能化发展：烽火OTN解决方案将逐步向智能化方向发展，实现网络自动化、智能化管理和运维。

5G网络承载技术方案分析目前中传/回传解决方案主要有3种技术路线：基于分组增强的光传送网（OTN），基于灵活以太网（FlexE）的切片分组网络（SPN）和IPRAN增强方案。

1、OTN方案OTN方案即是在分组增强型OTN设备的基础上进一步增强L3路由转发和网络切片管控功能，并简化传统OTN转发路径和管理的复杂度，降低设备成本、降低时延、实现带宽灵活配置，满足5G承载的灵活组网需求。

OTN的L3路由转发增强方面，通过在设备的支路板卡和线路板卡的NP（Network Processor）实现L3功能，设备的主控板卡负责维护全网的路由寻址，分段路由（SR）、以太网虚拟专用网络（EVPN）等新型路由和转发技术得到了较多的关注。

针对5G网络端到端切片管理的需求，OTN传送平面需支持在波长、ODU、VC这些硬管道上进行切片，也要支持在分组的软管道上进行切片，并且与5G网络实现管控协同，按需配置和调整。

针对OTN在5G前传方面的应用场景，业界也在讨论轻量级的OTN标准。

简化OTN的方法包括了对OTN帧结构进行优化，线路侧接口考虑采用n×25G/50G以引入低成本的光器件；改变检错和纠错的机制，缩短缓存时间降低时延；在业务映射和时隙结构方面考虑兼容3G/4G前传的CPRI，5G的eCPRI和NGFI，以及Small Cell的回传等。

2、SPN方案SPN方案是基于IP/MPLS（-TP）/SR、切片以太网（Slicing Ethernet）和波分复用技术的新一代端到端分层交换网络，可分为L0物理层、L1链路层、L2和L3的分组转发层。

物理层基于WDM技术，链路层网络则基于FlexE技术，通过把OIF规范的FlexE增强为端到端的通道层，即扩展时隙交叉及信道化操作、管理和维护（OAM）、保护等技术，支持了基于FlexE的端到端组网，满足网络分片和低时延应用。

分组转发层采用SDN控制的SR-TP（MPLS-TP和SR结合）组网，支持L3VPN，满足业务灵活调度要求。

烽火otn题库摘要：1.烽火OTN 题库简介2.OTN 技术的发展与应用3.烽火OTN 题库的优势和特点4.烽火OTN 题库的使用方法和建议正文：一、烽火OTN 题库简介烽火OTN 题库是一款针对光传输网络（OTN）技术的知识库，它包含了大量的OTN 相关知识点、问题解答以及实践案例。

OTN 技术作为光通信领域的重要分支，广泛应用于电信、广播、数据传输等多个行业。

烽火OTN 题库旨在帮助用户更好地学习和掌握OTN 技术，提升自身专业技能。

二、OTN 技术的发展与应用光传输网络（OTN）是近年来光通信领域的一项重要技术，其主要特点是将光信号进行数字化处理，从而实现光信号的灵活调度和传输。

OTN 技术在传输过程中能够实现对光信号的智能控制，提高了光通信系统的传输效率和可靠性。

随着我国光通信行业的快速发展，OTN 技术在电信、广播、数据传输等领域得到了广泛的应用。

三、烽火OTN 题库的优势和特点1.内容丰富：烽火OTN 题库涵盖了OTN 技术的方方面面，包括基本原理、关键技术、网络架构、应用案例等，内容丰富，满足用户多元化的学习需求。

2.结构清晰：烽火OTN 题库将知识点进行系统化整理，使得用户能够快速找到所需内容，提高学习效率。

3.实践性强：烽火OTN 题库中包含了大量的实际案例和应用实例，帮助用户更好地理解OTN 技术的实际应用，提升实际操作能力。

4.更新及时：烽火OTN 题库会定期更新，以适应光通信行业的发展，确保用户能够学习到最新的OTN 技术知识。

四、烽火OTN 题库的使用方法和建议1.针对性学习：根据自身需求，有选择性地学习烽火OTN 题库中的相关知识点，提高学习效果。

2.结合实际案例：在学习烽火OTN 题库的过程中，尽量结合实际案例进行学习，加深对OTN 技术的理解和应用。

3.动手实践：在学习烽火OTN 题库的过程中，积极参与实际操作，提升自身技能水平。

4.定期复习：学习烽火OTN 题库的过程中，要定期对所学知识进行复习，巩固记忆，确保掌握。

电力行业OTN解决方案随着电力行业的不断发展，信息通信技术在电力通信中的应用也越来越广泛。

随着电网智能化、数字化和信息化建设的推进，OTN（光传输网络）作为一种高效、安全和可靠的通信方式，已经成为电力行业的重要解决方案之一OTN是一种适用于高速光传输的网络技术，它的主要特点是具备高速、大容量、低误码率和可靠性高等特点。

对于电力行业而言，OTN技术的应用主要体现在以下几个方面：1.电力通信网：OTN技术可以提供高速、大容量的光传输能力，满足电力通信网对带宽的需求。

同时，OTN技术还具备低误码率和高可靠性的特点，能够保证电力通信网的传输质量和通信安全。

2.现场通信：在电力生产现场，OTN技术可以实现对现场监控数据的高速、稳定传输。

通过OTN技术，可以将现场仪表、设备等监控数据传输到监测中心，实现对电力设备的实时监测和故障诊断，提升现场操作的效率和安全性。

3.远程监控：OTN技术可以实现对远程电力设备的监控和管理。

通过OTN技术，可以将分布在不同地点的电力设备接入到光纤传输网络中，实现对电力设备的远程监控和故障排除。

这样可以减少现场巡检的工作量，提高电力设备的可靠性和运行效率。

4.跨地区通信：对于大规模、跨地区的电力系统来说，OTN技术可以提供高效、稳定的跨地区通信能力。

通过OTN网络，可以实现不同地区的电力系统之间的数据交换和通信，方便实现统一的联网管理和智能调度。

5.安全保障：对于电力行业而言，数据的安全性至关重要。

OTN技术采用了强大的加密和安全机制，可以保护电力数据的安全传输，有效防止数据的泄露和篡改，保障电力通信的机密性和完整性。

总之，OTN作为一种高效、安全和可靠的通信技术，已经成为电力行业的重要解决方案之一、通过OTN技术，可以提供高速、大容量的光传输能力，满足电力通信的需求；同时，还可以实现电力设备的远程监控和管理，提高电力设备的可靠性和运行效率。

另外，OTN技术还可以保证电力数据的安全传输，保障电力通信的机密性和完整性。
