减速器箱体主要结构尺寸

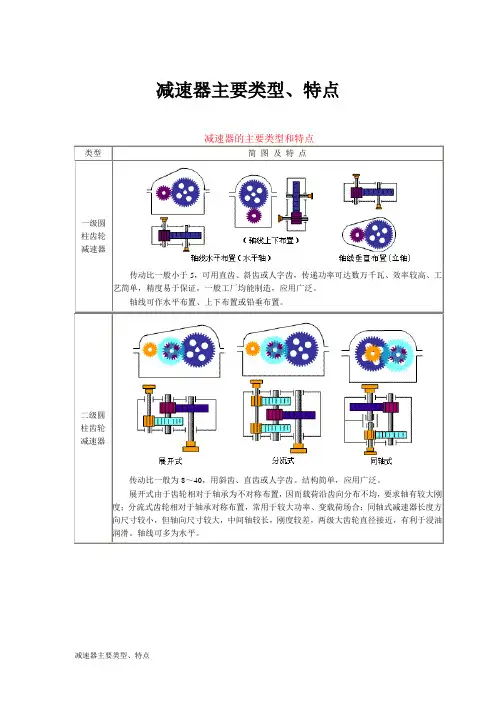

减速器主要类型、特点类型简图及特点一级圆柱齿轮减速器传动比一般小于5，可用直齿、斜齿或人字齿，传递功率可达数万千瓦、效率较高、工艺简单，精度易于保证，一般工厂均能制造，应用广泛。

轴线可作水平布置、上下布置或铅垂布置。

二级圆柱齿轮减速器传动比一般为8～40，用斜齿、直齿或人字齿。

结构简单，应用广泛。

展开式由于齿轮相对于轴承为不对称布置，因而载荷沿齿向分布不均，要求轴有较大刚度；分流式齿轮相对于轴承对称布置，常用于较大功率、变载荷场合；同轴式减速器长度方向尺寸较小，但轴向尺寸较大，中间轴较长，刚度较差，两级大齿轮直径接近，有利于浸油润滑。

轴线可多为水平。

一级圆锥齿轮减速器传动比一般小于3，可用直齿、斜齿或螺旋齿。

二级圆锥｜齿轮减速器锥齿轮应布置在高速级，使其直径不致过大，便于加工。

一级蜗杆减速器结构简单、尺寸紧凑，但效率较低，适用于载荷较小，间歇工作的场合。

蜗杆圆周速度n≤4～5m/s时用下置蜗杆，n＞4～5m/s时用上置式。

采用立轴布置时密封要求高。

齿轮｜蜗杆减速器传动比一般为60～90。

齿轮传动在高速级时结构比较紧凑，蜗杆传动在高速级时则传动效率较高。

NGW型行星齿轮减速器一级传动比一般为3～9，二级为10～60。

通常固定内齿轮，也可以固定太阳轮或转臂。

体积小、重量轻，但制造精度要求高，结构复杂。

起重吊耳和吊钩箱盖上的起吊结构箱体上的起吊结构箱盖上的起吊结构吊耳吊环C3=(4～5)δ1，C4=(1.3～1.5)C3，b=(1.8～2.5)δ1，R=C4，r≈0.2C3，r≈0.25C3；δ1——箱盖壁厚d=b≈(1.8～2.5)δ1 R≈(1～1.2)δe≈(0.8～1)δ起重吊耳和吊钩箱盖上的起吊结构箱体上的起吊结构凸台及凸缘的结构尺寸（叁见减速器箱体主要结构尺寸插图）R0max 5 8 10r max 3 5 8减速器箱体主要结构尺寸齿轮减速箱体结构图蜗杆减速箱立体图名称符号减速器形式及尺寸关系齿轮减速器圆锥齿轮减速器蜗杆减速器箱座壁厚δ一级0.025a+1≥80.025(d1m+d2m)+1≥8或0.01(d1+d2)+1≥8其中d1、d2为小、大圆锥齿轮的大端直径；d1m、d2m为小、大圆锥齿轮的平均直径0.04a+3≥8 二级0.025a+3≥8三级0.025a+5≥8箱盖壁厚δ1一级0.02a+1≥80.01(d1m+d2m)+1≥8或0.085(d1+d2)+1≥8蜗杆在上：≈δ蜗杆在下：=0.85δ≥8 二级0.02a+3≥8三级0.02a+5≥8箱盖凸缘厚b1 1.5δ1箱座凸缘厚b 1.5δ箱座底凸缘厚b2 2.5δ地脚螺钉直径df0.036a+12 0.018(d1m+d2m)+1≥12 0.036a+12地脚螺钉数目na≤250时，n=4a＞250～500，n=6a＞500时，n=8n= 4轴承旁联接螺栓直径d10.75d f盖与座联接螺栓直径d2(0.5～0.6)d f联接螺栓d2的间距l150～200轴承端盖螺钉直径d3(0.4～0.5)d f检查孔盖螺钉直径d4(0.3～0.4)d f 定位销直径d(0.7～0.8)d2d f、d1、d2至C1见表“凸台及凸缘的结构尺寸”注：多级传动时，a取低速中心距。

键强度—（主视图）各齿轮分度圆、大齿轮齿顶圆—箱顶—箱底（按油量计算需实际∆6 高）—轴承盖直径—在主视图上按轴承旁连接螺栓直径的 C1、C2 定凸台高度（上下面）—定 R’—估计各视图尺寸—草绘结束。
L2
面或凸缘的距离
L1=δ+C1+C2+(5~10) L2=δ+C1+C2
(注意不同位置有不同螺栓直径)
e
轴承端盖凸缘厚度
查轴承盖的数据(按 Md3)
外部零件定位轴肩到轴承 按联轴器安装尺寸、外部零件是带轮时，注
L'
盖外表面距离
意按螺钉尺寸。至少 15mm。
dI,dII,dIII d'I d'II d'III
圆柱齿轮减速器各零件的位置及尺寸确定
代号
名称
推荐值
齿轮齿顶圆到箱体内壁
∆1ቤተ መጻሕፍቲ ባይዱ
距离
≥1.2δ (δ 为箱体内壁)
∆2
齿轮端面到箱体内壁距 离
＞δ (一般≥10)
轴承内端面到箱体内壁 轴承用脂润滑时：∆3=10~12
∆3
距离
轴承用油润滑时：∆3=3~5
油润滑 v>5m/s 时，可不开油沟，否则要开
∆4
旋转零件间的轴向距离
10~15mm
齿轮齿顶圆到临近轴表
∆5
面的距离
≥10mm
大齿轮齿顶圆到箱体底
>30~50mm。
∆6
部内壁的距离
另外，1kW 需油量是：级数×（0.35~0.7） dm3，浸油深度见注（2）
∆7
箱底到箱体内壁的距离
查有关表格，约为 (2~3) δ
H
减速器中心高
按考虑油面高度，底面壁厚等考虑

单级圆柱齿轮减速器课程设计(总13页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除机械课程设计说明书课程设计题目：带式输送机传动装置姓名：学号：专业：完成日期：中国石油大学（北京）远程教育学院目录一、前言................................ 错误!未指定书签。

(一) 设计任务......................... 错误!未定义书签。

(二) 设计目的......................... 错误!未指定书签。

(三) 传动方案的分析................... 错误!未指定书签。

二、传动系统的参数设计................... 错误!未指定书签。

(一) 电动机选择.................................................. 错误!未指定书签。

(二) 计算传动装置的总传动比及分配各级传动比错误!未指定书签。

(三) 运动参数及动力参数计算.......................... 错误!未指定书签。

三、传动零件的设计计算 ........................................ 错误!未指定书签。

（一）Ｖ带传动的设计...................................... 错误!未指定书签。

（二）齿轮传动的设计计算 ............................. 错误!未指定书签。

（三）轴的设计计算.......................................... 错误!未指定书签。

1、Ⅰ轴的设计计算............................................ 错误!未指定书签。

四、滚动轴承的选择及验算 .................................... 错误!未指定书签。

m1psf80减速机说明书
1、减速器结构
减速器由箱体、轴系部件、附件组成，其具体结构尺寸见装配图及零件图。

2、注意事项
（1）装配前，所有的零件用煤油清洗，箱体内壁涂上两层不被机油浸蚀的涂料；
（2）齿轮啮合侧隙用铅丝检验，高速级侧隙应不小于0.211mm，低速级侧隙也不应小于0.211mm；
（3）齿轮的齿侧间隙最小=0.09mm，齿面接触斑点高度>45%，长度>60%：
（4）角接触球轴承7206C、7314C的轴向游隙均为0.10用润滑油润滑；
（5）箱盖与接触面之间禁止用任何垫片，允许涂密封胶和水玻璃，各密封处不允许漏油；
（6）减速器装置内装CKC150工业用油至规定的油面高度范围；
（7）减速器外表面涂灰色油漆；
（8）按减速器的实验规程进行试验。
