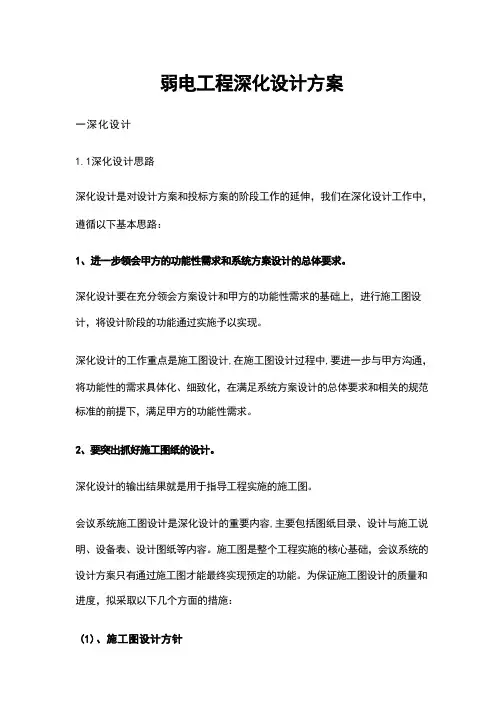

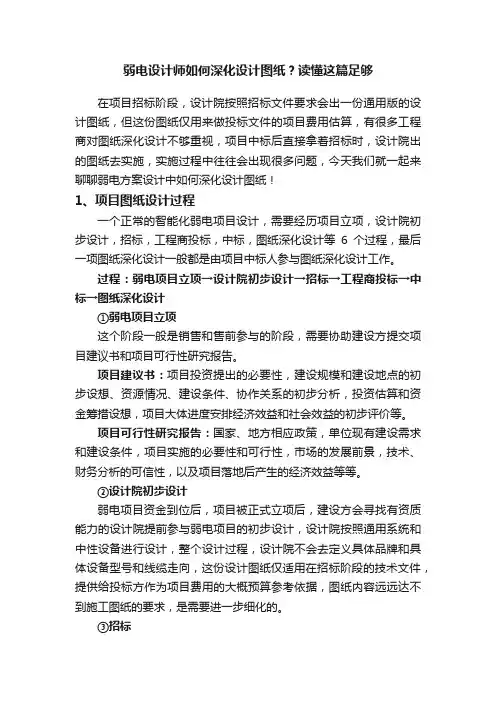

弱电工程深化设计方案一深化设计1.1深化设计思路深化设计是对设计方案和投标方案的阶段工作的延伸，我们在深化设计工作中，遵循以下基本思路：1、进一步领会甲方的功能性需求和系统方案设计的总体要求。
深化设计要在充分领会方案设计和甲方的功能性需求的基础上，进行施工图设计，将设计阶段的功能通过实施予以实现。
深化设计的工作重点是施工图设计,在施工图设计过程中,要进一步与甲方沟通，将功能性的需求具体化、细致化，在满足系统方案设计的总体要求和相关的规范标准的前提下，满足甲方的功能性需求。
2、要突出抓好施工图纸的设计。
深化设计的输出结果就是用于指导工程实施的施工图。
会议系统施工图设计是深化设计的重要内容,主要包括图纸目录、设计与施工说明、设备表、设计图纸等内容。
施工图是整个工程实施的核心基础，会议系统的设计方案只有通过施工图才能最终实现预定的功能。
为保证施工图设计的质量和进度，拟采取以下几个方面的措施：(1)、施工图设计方针在项目启动后，进入实施阶段的深化设计，通过与结构、建筑、室内设计等各专业的深入交流和配合，绘制深化设计施工图纸。
要按照会议系统方案设计的标准和技术要求，按照与总承包方和各分包专业配合的设计深度进行施工图设计。
(2)、施工图设计过程控制运用项目管理的方法，对本阶段的设计质量和计划进度予以控制。
在施工图设计阶段，原则上应按照方案设计和招标标准进行，必须加强对设计变更的控制监督,堵塞由于不合理的修改变更而提高工程造价。
设计人员深入施工现场，同相关专业相关人员一同跟踪对设计的具体施工，当发现设计与实际有差别，要及时征得监理人员同意进行更改，并由经济人员检查实际费用的增减，控制在投资范围内。
并在多层次方位对方案比较，找出最佳的建设方案。
(3)、充分运用多年来积累的过程施工经验因为施工图的能力是在现场长年磨炼出来的,图纸的实施必须有现场技术指导的配合，将初始方案的意图一直贯彻下去，直至峻工。
所以在选择施工图设计人员时，我公司会委派具有多年的施工现场经验的施工图设计师,在充分理解设计方案的基础上，深入分析施工工艺的细节构成以及与其它专业的配合细节,让设计方案的创意、构想能够在现有工艺、材料、施工水平的条件下得以实施。
弱电图纸深化设计方案弱电图纸深化设计方案一、设计目标：在弱电配电系统建设中，为了保证弱电设备的正常运行和系统的可靠性，需要进行弱电图纸深化设计。
深化设计的目标是确保弱电设备在规定的参数范围内工作，满足用户的需求，并考虑到系统的可维护性和扩展性。
二、设计内容：1. 弱电配电系统的总体布局在总体布局中，要考虑到弱电设备的分布和布线，保证弱电线缆的短距离，减少信号传输的损耗。
2. 弱电设备的选型和配置根据项目需求，进行弱电设备的选型和配置，包括路由器、交换机、无线AP等设备。
要考虑设备的性能、功能、可靠性等因素，确保设备能够满足系统的需求。
3. 弱电线缆的选择和布线选择合适的弱电线缆进行布线，考虑到传输速率、传输距离、抗干扰性等因素。
在布线时要避免与强电线路的交叉和并行，并根据设备的分布情况，合理规划线缆的走向和接头的位置。
4. 弱电机柜的设计和安装根据设备数量和布线情况，设计合适规格和结构的弱电机柜，确保设备的安全和整洁。
在安装机柜时要注意通风和散热，以及保证设备之间的空间并排布局，方便维护和操作。
5. 弱电设备的电源和接地设计为弱电设备提供稳定可靠的电源，保证设备的正常工作。
同时，要进行接地设计，确保设备和线缆的安全，减少干扰和损坏。
6. 弱电设备的保护和监控根据系统需求，设计弱电设备的保护和监控方案，包括电源保护、接地保护、网络监测等，确保系统的安全性和可靠性。
三、设计考虑因素：1. 设备的性能和可靠性：选择具备良好性能和可靠性的设备，确保设备的稳定和长期使用。
2. 线缆的规格和材质：选择合适规格和材质的线缆，根据设备的传输速率和距离要求，以及环境的需求。
3. 布线的规划和走向：根据设备的分布情况，合理规划线缆的走向，避免与强电线路的交叉和并行。
4. 电源和接地的设计：保证弱电设备的稳定供电和良好的接地，减少电源干扰和设备损坏的可能。
5. 系统的维护和扩展性：考虑到系统的维护和扩展，设计合理的布线和设备安装方案，方便后续的维护和更新。
弱电系统制图规范和标准一、图框、比例1、制图图框根据图纸大小确定图框大小.建筑面积及设计图纸比例在图下规定内时,图框与纸型选择如下：（1—1图)2、规划设计建筑图及建筑面积超过5000m2时，采用A0纸型及设计图框。
（1-2图)4、设计总说明、各专业系统图统一使用A3图框，图纸目录或专业区分时统一采用A4图框。
5、图框根据图纸比例或要求，图框缩放以比例大小缩放。
（1-3图)工程设计图纸幅面和图框大小应符合国家标准GB6988.2—86《电气制图一般规则》的规定，一般宜采用A0、A1、A2、A3、A4加长的图纸幅面。
在保证图面布局紧凑和使用方便的情况下，应选择合适的图纸幅面，使图纸大小适中，与表述对象的规模大小、复杂程度相称。
二、图线2、由甲方提供或设计所提供的图纸，根据需要提出相应的建筑框架，框架颜色统一更改为9号或7号（白色）颜色，其余不需要的图层一律删除。
3、设置时，统一采用粗线、中粗线和细线的宽度比率为4：2：1的制图方式。
4、同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线，一般用图如下：工程设计图中通常只选用两种宽度的图线，粗线宽度为细线宽度的两倍。
对复杂的图也可采用粗、中、细三种线宽，线的宽度按2的倍数依次递增。
图线宽度一般从以下系列中选用：0.25、0。
35、0.5、0。
7、1。
0、1。
4毫米。
当需要区分新旧内容时，粗线表示新建、细线表示原有设施、虚线表示规划预留部分。
三、图例、文字说明1、图例根据设计文本及图例集的要求设计各专业点线图；2、图例说明的图框宽度与会签栏的高度比例为2：1的方式制作;3、工程设计图中的文字等应排列整齐、间隔均匀。
其书写位置应根据图面妥善安排,文字多时宜放在图的下面或右侧.（3-1图）5、图纸设计过程中,如下列情况必须添加索引线说明：1）敷设管、桥架的规格大小时；2) 当管线穿墙时，注明穿墙空洞；3）当楼层线缆越层时,注明方向并制作相应的箭头标明上引或下引；4) 当管、或桥架内部敷设多条或多种线缆时，注明线缆数量或规格;5) 当制作细部或安装大样图纸时,注明各各部位的材料名称；6、索引注明文字大小与设计说明文字大小统一，索引线箭头及文字根据标注的大小统一，索引采用箭头及小点为准。
关于深化设计文件的深度要求一、编制目的为便于项目经理的工程实施，减少弱电总包项目设计深度不够造成的偏差和错误，提高图纸的可实施性，特明确深化设计文件的深度要求。
二、参考依据国家关于《建筑工程设计文件编制深度规定》(2008年版)的文件；市数字监控设计图标图例-2016.9三、阶段定义深化设计是指项目中标后，为指导现场实施，并用于设备采购而制作实施阶段文件的过程，输出结果文件包含施工图纸（蓝图或业主方签字认可的白图）、深化设备清单、深化设计方案等。
四、深化设计的容及深度要求（1）深化设计清单深化设计清单应包含设备名称、产品型号、品牌、原合同数量、深化设计准确数量、产地、联系人、规格说明等，其中黑体部分作为采购要素必须在清单中注明。
1、深化设计中所有产品的型号一定要与厂商确认准确，设备的外形和大致安装方式确保自己清楚，具有可实施性。
2、清单数量和组成和系统图反应必须一致，包含型号和数量在图纸上尽可能有体现。
3、深化设计清单需在原投标文件基础上进行，规划中保留原合同清单和数量，增加深化设计数量容。
为不至于增加公司物料库的物料代码数量，对于专业厂商或项目特用的辅材、附件、元器件、定制件，可以不做详细的要素说明。
（2）图纸点表在深化设计中，为便于数量的复核，应依据需要，编制包含BA、门禁、报警、监控、综合布线等系统在的点表。
点表应反映楼层分布、设备容和数量；点表的统计应采用和保留计算公式，以便于后续调整。
不同系统的点表格式可参照如下例：1、视频监控点表（示例）XXXX项目网络型数字视频安防监控系统前端布点表2、楼宇自控点表（示例）XXXX项目BA系统改造（复原后）控制点数表3、综合布线点表XXXX项目结构化综合布线前端布点表4、门禁点表XXXX项目门禁设备前端布点表（3）施工图纸投入项目实施的图纸，应该是受业主方认可的施工蓝图或签字白图。
弱电总包项目施工图纸应包含以下容：➢图纸目录；应包含图名，图号，图幅，版本号，总数和数编号；➢施工设计说明；施工设计说明应包含项目介绍、参考依据、系统组成、分系统设计要求及注意事项（含配电要求），主要设备技术要求，防雷及接地保护等（尤其关注机房及弱电间）；与相关专业的技术接口要求。

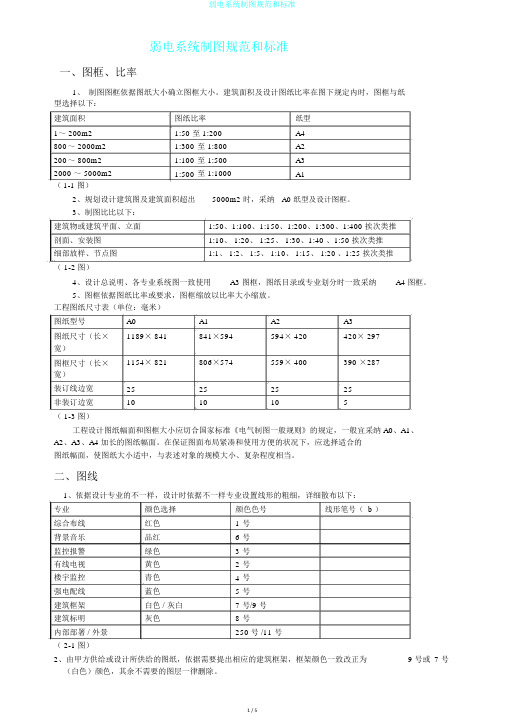

弱电系统制图规范和标准一、图框、比率1、制图图框依据图纸大小确立图框大小。
建筑面积及设计图纸比率在图下规定内时，图框与纸型选择以下：建筑面积图纸比率纸型1～ 200m2 1:50 至 1:200 A4800 ～ 2000m2 1:300 至 1:800 A2200 ～ 800m2 1:100 至 1:500 A32000 ～ 5000m2 1:500 至 1:1000 A1（1-1 图）2、规划设计建筑图及建筑面积超出5000m2 时，采纳A0 纸型及设计图框。
3、制图比比以下：建筑物或建筑平面、立面1:50、1:100、1:150、1:200、1:300、1:400 挨次类推剖面、安装图1:10、 1:20、 1:25、 1:30、1:40 、1:50 挨次类推细部放样、节点图1:1、 1:2、 1:5、 1:10、 1:15、 1:20 、1:25 挨次类推（ 1-2 图）4、设计总说明、各专业系统图一致使用A3 图框，图纸目录或专业划分时一致采纳A4 图框。
5、图框依据图纸比率或要求，图框缩放以比率大小缩放。
工程图纸尺寸表（单位：毫米）图纸型号A0 A1 A2 A3图纸尺寸（长×1189× 841 841×594 594× 420 420× 297宽）图框尺寸（长×1154× 821 806×574 559× 400 390 ×287宽）装订线边宽25 25 25 25非装订边宽10 10 10 5（ 1-3 图）工程设计图纸幅面和图框大小应切合国家标准《电气制图一般规则》的规定，一般宜采纳 A0、A1、A2、A3、A4 加长的图纸幅面。
在保证图面布局紧凑和使用方便的状况下，应选择适合的图纸幅面，使图纸大小适中，与表述对象的规模大小、复杂程度相当。
二、图线1、依据设计专业的不一样，设计时依据不一样专业设置线形的粗细，详细散布以下：专业颜色选择颜色色号线形笔号（ b ）综合布线红色 1 号背景音乐品红 6 号监控报警绿色 3 号有线电视黄色 2 号楼宇监控青色 4 号强电配线蓝色 5 号建筑框架白色 / 灰白7 号/9 号建筑标明灰色8 号内部部署 / 外景250 号 /11 号（ 2-1 图）9 号或7 号2、由甲方供给或设计所供给的图纸，依据需要提出相应的建筑框架，框架颜色一致改正为（白色）颜色，其余不需要的图层一律删除。
【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！

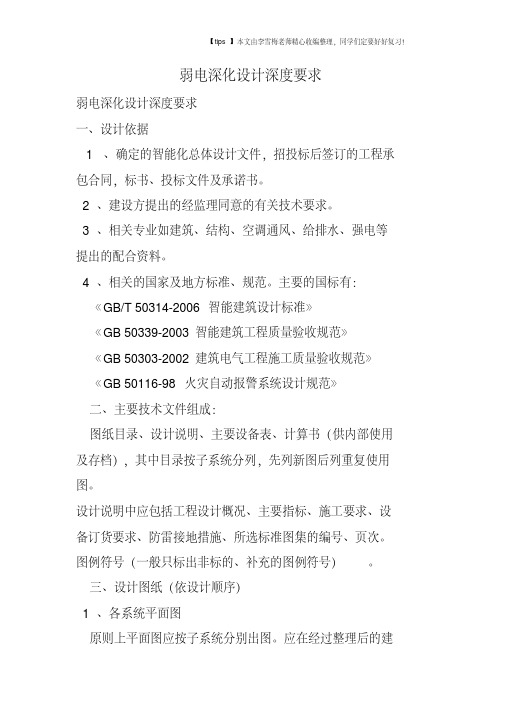

弱电深化设计深度要求
弱电深化设计深度要求
一、设计依据
1、确定的智能化总体设计文件，招投标后签订的工程承包合同，标书、投标文件及承诺书。
2、建设方提出的经监理同意的有关技术要求。
3、相关专业如建筑、结构、空调通风、给排水、强电等
提出的配合资料。
4、相关的国家及地方标准、规范。
主要的国标有：
《GB/T 50314-2006智能建筑设计标准》
《GB 50339-2003智能建筑工程质量验收规范》
《GB 50303-2002建筑电气工程施工质量验收规范》
《GB 50116-98 火灾自动报警系统设计规范》
二、主要技术文件组成：
图纸目录、设计说明、主要设备表、计算书（供内部使用及存档），其中目录按子系统分列，先列新图后列重复使用图。
设计说明中应包括工程设计概况、主要指标、施工要求、设
备订货要求、防雷接地措施、所选标准图集的编号、页次。
图例符号（一般只标出非标的、补充的图例符号）。
三、设计图纸（依设计顺序）
1、各系统平面图
原则上平面图应按子系统分别出图。
应在经过整理后的建。

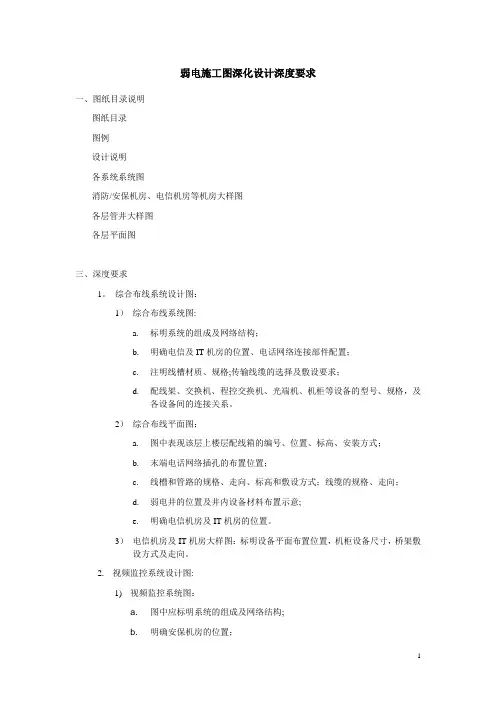

弱电施工图深化设计深度要求一、图纸目录说明图纸目录图例设计说明各系统系统图消防/安保机房、电信机房等机房大样图各层管井大样图各层平面图三、深度要求1。
综合布线系统设计图：1）综合布线系统图:a.标明系统的组成及网络结构；b.明确电信及IT机房的位置、电话网络连接部件配置；c.注明线槽材质、规格;传输线缆的选择及敷设要求；d.配线架、交换机、程控交换机、光端机、机柜等设备的型号、规格，及各设备间的连接关系。
2）综合布线平面图：a.图中表现该层上楼层配线箱的编号、位置、标高、安装方式；b.末端电话网络插孔的布置位置；c.线槽和管路的规格、走向、标高和敷设方式；线缆的规格、走向；d.弱电井的位置及井内设备材料布置示意;e.明确电信机房及IT机房的位置。
3）电信机房及IT机房大样图：标明设备平面布置位置，机柜设备尺寸，桥架敷设方式及走向。
2.视频监控系统设计图:1)视频监控系统图：a. 图中应标明系统的组成及网络结构;b. 明确安保机房的位置；c. 注明线槽材质、规格;传输线缆的选择及敷设要求；d. 监视器、矩阵主机、硬盘录像机、视频分配器、机柜等设备的型号、规格，及各设备间的连接关系。
e. 电源的供给方式，接地及接地电阻要求。
2)视频监控平面图：a. 图中表现该层上安防层柜的编号、位置、标高、安装方式；b. 各摄像机的安装位置；c. 线槽和管路的规格、走向、标高和敷设方式；线缆的规格、走向；d. 弱电井的位置及井内设备材料布置示意；e. 明确安保机房的位置.3)摄像机安装大样图：图中标明各种摄像机的安装工艺，及接线方式.3.门禁系统设计图：1)门禁系统图：a. 图中应标明系统的组成及网络结构;b. 明确安保机房的位置；c. 注明传输线缆的选择及敷设要求；d. 门禁主机、发卡机、读卡器、出门按钮、电控锁等设备的型号、规格，及各设备间的连接关系；e. 与视频监控系统的联动逻辑关系；f. 电源的供给方式，接地及接地电阻要求。
弱电智能化深化设计施工图审图要点本文旨在介绍弱电智能化深化设计施工图审图的背景和目的。
弱电智能化深化设计施工图审图是在施工图设计过程中，对弱电智能化系统的设计方案进行审查和确认，以确保施工图的准确性和合规性。
随着科技的发展，弱电智能化系统在建筑领域中的应用越来越广泛。
这些系统包括但不限于通信、网络、安防、智能家居等方面，具有提高建筑物智能化程度、提升效率和安全性的作用。
因此，在设计施工图时，审图人员需要对弱电智能化系统的设计方案进行审查，以确保系统的可行性和符合相关法规和标准。
同时，审图还有助于减少施工过程中的错误和纠正成本，并提前发现和解决可能存在的问题。
通过本文的介绍，施工图审图人员将了解到弱电智能化深化设计施工图审图的重要性和目的，为他们在审图过程中提供指导，并确保施工图的质量和合规性。
弱电智能化深化设计是指在建筑物或工程中，对弱电系统进行进一步的设计和规划，以实现智能化管理和控制。
弱电系统包括但不限于电力照明系统、通信系统、安全监控系统和建筑自动化系统等。
弱电智能化深化设计的范围涵盖了以下方面：系统集成：弱电智能化深化设计需要将各个弱电系统进行集成，确保它们之间的互联互通。
这可以通过设计合适的网络架构、通信协议和接口来实现。
同时，弱电智能化深化设计还需要考虑与其他建筑系统的集成，如空调系统、供暖系统等，以实现全面的智能化控制。
设备选型：在弱电智能化深化设计中，需要根据项目需求和技术要求选择合适的设备和组件。
这包括但不限于选择适合的传感器、控制器、通信设备和监测设备等。
设备的选型应考虑其性能、可靠性、兼容性以及成本等因素。
网络架构设计：弱电智能化深化设计需要合理规划和设计网络架构，确保系统的稳定性和可靠性。
这包括确定网络拓扑结构、布置网络设备和设置网络安全措施等。
网络架构设计应考虑到系统的扩展性和未来的升级需求。
自动化控制设计：弱电智能化深化设计需要考虑实现自动化控制的方案和策略。
通过合理设计控制算法和逻辑，可以实现智能化的监测、调节和控制。

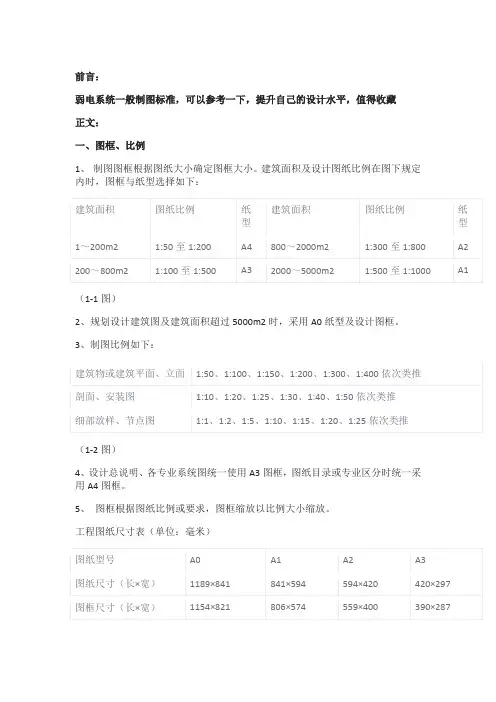

前言：弱电系统一般制图标准，可以参考一下，提升自己的设计水平，值得收藏正文：一、图框、比例1、制图图框根据图纸大小确定图框大小。
建筑面积及设计图纸比例在图下规定内时，图框与纸型选择如下：（1-1图）2、规划设计建筑图及建筑面积超过5000m2时，采用A0纸型及设计图框。
3、制图比例如下：（1-2图）4、设计总说明、各专业系统图统一使用A3图框，图纸目录或专业区分时统一采用A4图框。
5、图框根据图纸比例或要求，图框缩放以比例大小缩放。
工程图纸尺寸表（单位：毫米）（1-3图）工程设计图纸幅面和图框大小应符合国家标准GB6988.2-86《电气制图一般规则》的规定，一般宜采用A0、A1、A2、A3、A4加长的图纸幅面。
在保证图面布局紧凑和使用方便的情况下，应选择合适的图纸幅面，使图纸大小适中，与表述对象的规模大小、复杂程度相称。
二、图线1、根据设计专业的不同，设计时根据不同专业设置线形的粗细，具体分布如下：（2-1图）2、由甲方提供或设计所提供的图纸，根据需要提出相应的建筑框架，框架颜色统一更改为9号或7号（白色）颜色，其余不需要的图层一律删除。
3、设置时，统一采用粗线、中粗线和细线的宽度比率为4：2：1的制图方式。
4、同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线，一般用图如下：图纸设计线型（2-2图）工程设计图中通常只选用两种宽度的图线，粗线宽度为细线宽度的两倍。
对复杂的图也可采用粗、中、细三种线宽，线的宽度按2的倍数依次递增。
图线宽度一般从以下系列中选用：0.25、0.35、0.5、0.7、1.0、1.4毫米。
当需要区分新旧内容时，粗线表示新建、细线表示原有设施、虚线表示规划预留部分。
三、图例、文字说明1、图例根据设计文本及图例集的要求设计各专业点线图；2、图例说明的图框宽度与会签栏的高度比例为2:1的方式制作；3、工程设计图中的文字等应排列整齐、间隔均匀。
其书写位置应根据图面妥善安排，文字多时宜放在图的下面或右侧。
弱电系统制图规范和标准一、图框、比例1-12、规划设计建筑图及建筑面积超过5000m2 时，采用A0 纸型及设计图框。
3、制图比例如下：1-24、设计总说明、各专业系统图统一使用A3 图框，图纸目录或专业区分时统一采用A4 图框。
5、图框根据图纸比例或要求，图框缩放以比例大小缩放。
工程图纸尺寸表（单位：毫米）1-3工程设计图纸幅面和图框大小应符合国家标准《电气制图一般规则》的规定，一般宜采用A0、A1、A2、A3、A4 加长的图纸幅面。
在保证图面布局紧凑和使用方便的情况下，应选择合适的图纸幅面，使图纸大小适中，与表述对象的规模大小、复杂程度相称。
二、图线1、根据设计专业的不同，设计时根据不同专业设置线形的粗细，具体分布如下：2-12、由甲方提供或设计所提供的图纸，根据需要提出相应的建筑框架，框架颜色统一更改为9 号或7 号（白色）颜色，其余不需要的图层一律删除。
3、设置时，统一采用粗线、中粗线和细线的宽度比率为4：2：1 的制图方式。
4、同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线，一般用图如下：2-2工程设计图中通常只选用两种宽度的图线，粗线宽度为细线宽度的两倍。
对复杂的图也可采用粗、中、细三种线宽，线的宽度按 2 的倍数依次递增。
图线宽度一般从以下系列中选用：、、、、、毫米。
当需要区分新旧内容时，粗线表示新建、细线表示原有设施、虚线表示规划预留部分。
三、图例、文字说明1、图例根据设计文本及图例集的要求设计各专业点线图；2、图例说明的图框宽度与会签栏的高度比例为2:1 的方式制作；3、工程设计图中的文字等应排列整齐、间隔均匀。
其书写位置应根据图面妥善安排，文字多时宜放在图的下面或右侧。
3-15、图纸设计过程中，如下列情况必须添加索引线说明：1) 敷设管、桥架的规格大小时；2) 当管线穿墙时，注明穿墙空洞；3) 当楼层线缆越层时，注明方向并制作相应的箭头标明上引或下引；4) 当管、或桥架内部敷设多条或多种线缆时，注明线缆数量或规格；5) 当制作细部或安装大样图纸时，注明各各部位的材料名称；6、索引注明文字大小与设计说明文字大小统一，索引线箭头及文字根据标注的大小统一，索引采用箭头及小点为准。
关于深化设计文件的深度要求一、编制目的为便于项目经理的工程实施，减少弱电总包项目设计深度不够造成的偏差和错误，提高图纸的可实施性，特明确深化设计文件的深度要求。
二、参考依据国家关于《建筑工程设计文件编制深度规定》(2008年版)的文件；市数字监控设计图标图例-2016.9三、阶段定义深化设计是指项目中标后，为指导现场实施，并用于设备采购而制作实施阶段文件的过程，输出结果文件包含施工图纸（蓝图或业主方签字认可的白图）、深化设备清单、深化设计方案等。
四、深化设计的容及深度要求（1）深化设计清单深化设计清单应包含设备名称、产品型号、品牌、原合同数量、深化设计准确数量、产地、联系人、规格说明等，其中黑体部分作为采购要素必须在清单中注明。
1、深化设计中所有产品的型号一定要与厂商确认准确，设备的外形和大致安装方式确保自己清楚，具有可实施性。
2、清单数量和组成和系统图反应必须一致，包含型号和数量在图纸上尽可能有体现。
3、深化设计清单需在原投标文件基础上进行，规划中保留原合同清单和数量，增加深化设计数量容。
为不至于增加公司物料库的物料代码数量，对于专业厂商或项目特用的辅材、附件、元器件、定制件，可以不做详细的要素说明。
（2）图纸点表在深化设计中，为便于数量的复核，应依据需要，编制包含BA、门禁、报警、监控、综合布线等系统在的点表。
点表应反映楼层分布、设备容和数量；点表的统计应采用和保留计算公式，以便于后续调整。
不同系统的点表格式可参照如下例：1、视频监控点表（示例）XXXX项目网络型数字视频安防监控系统前端布点表页脚页脚2、楼宇自控点表（示例）XXXX项目BA系统改造（复原后）控制点数表页脚3、综合布线点表XXXX项目结构化综合布线前端布点表页脚4、门禁点表XXXX项目门禁设备前端布点表页脚（3）施工图纸投入项目实施的图纸，应该是受业主方认可的施工蓝图或签字白图。
弱电总包项目施工图纸应包含以下容：➢图纸目录；应包含图名，图号，图幅，版本号，总数和数编号；➢施工设计说明；施工设计说明应包含项目介绍、参考依据、系统组成、分系统设计要求及注意事项（含配电要求），主要设备技术要求，防雷及接地保护等（尤其关注机房及弱电间）；与相关专业的技术接口要求。
➢主要设备材料表：应体现设备名称、数量、规格型号。
考虑到深化设计文件已有工程量清单表，本项目不做强制要求。
➢系统原理图；系统图应体现系统架构和设备的大致分部，应能够反映设备线缆走向，设备的大致位置，数量。
系统原理图应该正确，与设备清单在数量、型号和连接方式上保持一致。
➢各系统施工平面图；各系统施工平面图应能反映以下要素：⏹设备安装方式、高度；⏹管线规格、走向和敷设方式；⏹桥架规格、走向和敷设方式；⏹图例说明、平面点位设备数量；⏹图纸名称、阶段、图号、比例、日期、版本号（如果有版本变动）；➢施工节点图施工节点图，依据项目实施的容，应涵盖不限于以下容的节点图，以满足项目经理和现场施工人员的实施要求。
⏹弱电间设备布置图；⏹弱电间机柜布置图；⏹门禁安装节点图；⏹停车管理安装节点图；⏹BA设备控制原理图；⏹外场管井施工节点图；⏹卫星天线安装节点图；➢机房工程图机房图纸可以单独成为一套图纸，也可纳入施工总图中作为一部分，完整的机房施工图纸应包含以下容，其中目录和施工说明可以纳入总的施工设计说明中。
⏹机房图纸目录⏹机房设计施工说明应包含项目介绍，机房面积、用途和构成，设计依据，组成机房的系统容，主要设备参数要求和施工注意事项等。
⏹机柜设备布置图⏹机房装修顶面、墙面、地面图和节点图；⏹机房配电系统图配电系统图应标注配电箱编号、型号，进线回路编号；标注各元器件型号、规格、整定值；配出回路编号、导线型号规格、负荷名称等(对于单相负荷应标明相别)。
⏹机房强电施工平面图⏹机房弱电施工施工图⏹机房防雷接地图⏹机房新风、空调、给排水等图⏹机房照明施工平面图⏹机房综合布线系统原理图⏹机房环控系统原理图⏹机房环控系统施工平面图（4）设计方案针对深化后的调整，重新归纳项目功能和设计方案，应能够真实反应系统功能、系统构架、点位布置和点表、设备布置情况等；关于售前、深化设计和项目管理界面的划分一、编制目的为了项目在整个实施周期更好的衔接，避免部门工作不到位引起不必要的配合推诿，也便于前期部门可以尽快从原有项目中脱身，以承接更多的项目，特将各工序工作容和界面作出划分。
本着相互合作，共同完善项目的理念，本文件只做原则上的移交界面规定，不应包括兄弟部门间的相互协助。
以上容不适用会议、扩声部分以及公司自有开发的系统设计，也不适用于由单个人负责全过程设计的项目。
二、阶段定义（1）售前工作是指销售前期，为获取项目而进行的规划、咨询、投标等工作，容涵盖售前技术引导、规划方案设计、需求调研、项目建议书和报审文件配合、招投标过程的招标技术文件和投标方案、清单、图纸等。
售前工作从项目初步接触开始到合同要素（含功能、图纸和清单）受到确认为止。
（2）深化设计是项目中标后，为推进项目实施而进行的投标复核和确认、施工图纸细化、设备清单精确化、施工节点图纸、施工方案细化、项目实施过程技术配合对接、项目重大变更处理、项目实施过程再销售和方案设计、项目方案评审（含技防、网络等）。
深化设计工作从参与合同要素制作到项目设计和技术交底完成。
（3）项目管理是项目实施管理，为保证项目在合同要素，由项目经理组织项目管理班子，按照图纸和清单要求，在安全、成本、质量、进度维度下完成项目实施、验收和结算的过程。
项目管理从工程中标开始到项目结算完成后结束。
三、售前深化设计界面划分1、项目中标后，由系统集成部主设计牵头，工程技术部参与，组建设计团队，完成项目中标后第一稿的设计（合同要素设计）；第一稿设计以摸清需求（不含后期业主想法改变），完善投标设计，以形成用户书面认可的施工图纸，和与之配套的系统图和清单，作为合同确认的施工要素。
第一稿设计构成基本分工如下，系统集成部主设负责业主需求把握、设计思路梳理、设备布置原则等，工程技术部在主设计师指导下完善施工图纸，并掌握设备的安装方式和配合事项。
第一稿设计过程中，系统集成部主设计师牵头组织相关人员的沟通交流，并检查施工图纸设计的质量，同时完善系统图纸和清单，进行第一稿设计汇报。
2、第一稿设计完成后，设计工作移交至工程技术部，由工程技术部完成后续工作，包含现场会议，功能汇报，需求变更，技术交底，清单和图纸的细化调整。
3、对于售前移交的资料，必须包含投标文件、投标清单报价及成本价、投标设备厂商联系人、合同文件、投标图纸（含系统图、平面图）；对于做过前期需求调研的，必须以书面文字方式给出调研的纪要以及尚待确定的容。
四、深化项目管理界面划分（1）深化设计工作1、施工图纸的交底工作，依据合同要素确认的施工图纸，以施工蓝图方式提交现场，并进行施工图纸交底；2、依据深化设计的深度要求，完善施工节点图，包含重要设备安装工艺、弱电间布置、机柜布局等，参见设计深度要求；3、实施清单的细化确认工作，完善工程量清单的规格型号、品牌、数量的采购要素，了解所用设备的外观和安装方式；4、现场技术对接，主要针对、配套厂商、专业分包的技术对接工作，确保系统对外衔接的完整性；5、项目设计变更，对于来自业主方的需求变动（会议纪要或联系单），编制设计变更图纸和工程量清单；（2）项目管理工作1、现场协调工作，包含设计图纸及需求的业主方确认签字；2、设计文件发文，包含设计文件和业主方需求的发文和接收，对可能会影响到我方设计的业主方变更进行收集和传递；3、组织现场交底、技术对接等信息化设计专题会议，协调分包、供应商的设计配合工作；4、参加现场会议，收集业主方对于弱电功能和设计方面的变动要求，并及时传递给深化设计；5、完成不涉及整个架构或功能重大变动的小型变更，如移位和增加点数等，并在最终蓝图上进行记录；6、协调业主方、监理等单位，完成项目签证流程的签字和项目设备的申购、报验、结算等工作。
施工图纸制作规及要求1、适用围对于项目中，对于我公司图纸没有统一的要求；交付图纸时，需符合我公司标准和设计资质的，并以CAD方式制图的初步设计、施工图设计阶段的弱电设计文件；但对于有审图要求，或建设单位要求设计图纸与统一的项目，可参考各个项目的标准图框、图符及相关规定。
2、图纸版本图纸修改等改用版本标志，停用原先采用用建修、结修、电、水、暖修等及其他编号标志。
2.1、施工图版本号第一次出图版本号为0第二次修改图版本号为1第三次修改图版本号为22.2、方案图或报批图等非施工用图版本号第一次图版本号为A第二次图版本号为B第三次图版本号为C3、比例4、字体A、字高1、图面字高应严格采用2.5、3.5、5、7、10、14、20mm等七类字高，高度比设定为0.7；2、汉字字高应不小于3.5mm，英文字符与数字高度应不小于2.5mm；3、一般情况下A0、A1号图纸的图签中图名使用5mm字高，A2、A3号图纸的图签中图名采用3.5mm字高；4、图纸中图面表达部分的图名宜采用7mm及以上字高，设计说明部分采用5mm 字高，图中文字标注或引注采用3.5mm字高，尺寸标注采用2.5mm字高；5、以上高度相比较出图版面来说，如1：100比例中，5mm相当于字体高500；B、字间距及行距字间距宜使用标准字间距，行距宜采用1.5倍行距；C、字体标准图签栏及说明的字体统一选用字体gbenor，大字体gbcbig，,并符合字体间距要求，图鉴中图名等标题可选用其他字体。
另外，考虑到特殊符号的调用，允许使用WORD编写各专业系统的统一说明，字体选仿宋-GB2312；5、绘图注意事项A、图块的使用对于标准部件必须以图块的方式来绘制，所有修改、删除、放大只能是针对图块本身的修改，不得在平面图上将图符块打散，图块的名称能直观反映其代表意义为佳，图块基点参数不应偏离图形较多。
所有块定义在0图层上。
B、为便于线缆长度的统计，在绘图中，尽可能保持管线形状的完整性；原则上1线表示1管，如果1根线表示多管的，必须要在图例或图上注明，以便于施工图结算。
C、对于可以按常规方式施工的设备，可以直接在图例中注明；特殊要求的，必须另外注明，或在图上直接标注。
6、图线A、基本线型B、线宽线宽分为粗（b）、中（0.5b）、细(0.25b)d三级，绘图时应根据绘图比例大小成级差组选用，严禁在同级选用线宽；各专业应该严格采用本专业的标准线宽组成绘图。
