弱电深化设计说明

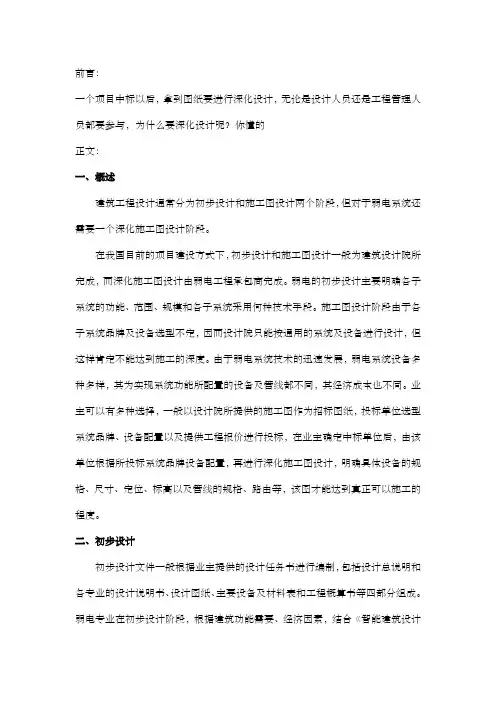

前言：一个项目中标以后，拿到图纸要进行深化设计，无论是设计人员还是工程管理人员都要参与，为什么要深化设计呢？你懂的正文：一、概述建筑工程设计通常分为初步设计和施工图设计两个阶段，但对于弱电系统还需要一个深化施工图设计阶段。

在我国目前的项目建设方式下，初步设计和施工图设计一般为建筑设计院所完成，而深化施工图设计由弱电工程承包商完成。

弱电的初步设计主要明确各子系统的功能、范围、规模和各子系统采用何种技术手段。

施工图设计阶段由于各子系统品牌及设备选型不定，因而设计院只能按通用的系统及设备进行设计，但这样肯定不能达到施工的深度。

由于弱电系统技术的迅速发展，弱电系统设备多种多样，其为实现系统功能所配置的设备及管线都不同，其经济成本也不同。

业主可以有多种选择，一般以设计院所提供的施工图作为招标图纸，投标单位选型系统品牌、设备配置以及提供工程报价进行投标，在业主确定中标单位后，由该单位根据所投标系统品牌设备配置，再进行深化施工图设计，明确具体设备的规格、尺寸、定位、标高以及管线的规格、路由等，该图才能达到真正可以施工的程度。

二、初步设计初步设计文件一般根据业主提供的设计任务书进行编制，包括设计总说明和各专业的设计说明书、设计图纸、主要设备及材料表和工程概算书等四部分组成。

弱电专业在初步设计阶段，根据建筑功能需要、经济因素，结合《智能建筑设计标准》等相关标准，选择哪些弱电子系统，系统集成到哪个层次，确定各子系统的规模、功能、参数指标和采用何种的技术实现方式。

施工图设计根据已批准的初步设计进行编制，以图纸内容为主，弱电专业施工图设计深度至少应满足如下要求：(1)能够明确有哪些弱电子系统，各系统要实现哪些功能，以系统图体现；(2)能明确各子系统关键设备的技术指标和技术类型，以设备材料表和系统图体现；(3)能明确各子系统的点位数量、布置和弱电井、控制室位置，以平面图体现；(4)能明确公共区域线槽规格路由，预留孔洞，暗埋管路，以平面图体现；(5)能够可以进行工程招标，不局限于某特殊产品或系统，使投标单位的商务报价具有可比性。

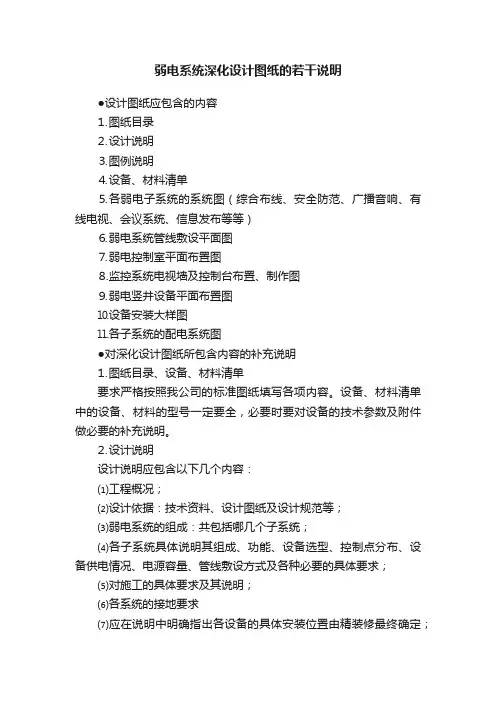

弱电系统深化设计图纸的若干说明●设计图纸应包含的内容⒈图纸目录⒉设计说明⒊图例说明⒋设备、材料清单⒌各弱电子系统的系统图（综合布线、安全防范、广播音响、有线电视、会议系统、信息发布等等）⒍弱电系统管线敷设平面图⒎弱电控制室平面布置图⒏监控系统电视墙及控制台布置、制作图⒐弱电竖井设备平面布置图⒑设备安装大样图⒒各子系统的配电系统图●对深化设计图纸所包含内容的补充说明⒈图纸目录、设备、材料清单要求严格按照我公司的标准图纸填写各项内容。

设备、材料清单中的设备、材料的型号一定要全，必要时要对设备的技术参数及附件做必要的补充说明。

⒉设计说明设计说明应包含以下几个内容：⑴工程概况；⑵设计依据：技术资料、设计图纸及设计规范等；⑶弱电系统的组成：共包括哪几个子系统；⑷各子系统具体说明其组成、功能、设备选型、控制点分布、设备供电情况、电源容量、管线敷设方式及各种必要的具体要求；⑸对施工的具体要求及其说明；⑹各系统的接地要求⑺应在说明中明确指出各设备的具体安装位置由精装修最终确定；⑻其他必要的说明。

⒊图例说明要求把本套图纸中所涉及的的图例全部统一列出，本套图纸中未用到的图例不得一同列出。

图例说明也可以标注于平面图、系统图中。

平面图及系统图中的图例符号要求必须统一。

⒋综合布线系统图⑴要求按照实际配置分楼、分层画出所有的配线架及各种类型的信息点，并在配线架上注明型号、数量及信息点的数量；⑵信息插座与配线架之间的水平电缆、子配线架与主配线架之间的主干电缆要求必须标明电缆型号、规格及数量；⑶主配线架应标明其型号、规格及数量；⑷必要的技术补充说明及图例说明。

⒌安全防范系统图⑴要求按照实际配置分楼、分层、分类画出所有的摄像机、防盗报警设备的具体分布情况；⑵安全防范系统图上应明确画出所有设备的供电情况以及总电源、楼层电源的分配情况，要求明确注明总电源配电箱、楼层电源配电箱的设备编号（要求与管线敷设平面图上的编号一致）；⑶所有的设备连接电缆应注明型号、规格及数量；⑷如果平面图上的摄像机有编号，则系统图中的摄像机应标明与管线敷设平面图上相同的设备编号。

关于弱电深化设计施工图分析与深化设计建议中央城市1-8楼项目弱电设计深化之施工图分析与建议二〇一五年十月八日目录一、施工图的完整性分析 (3)二、分项对施工图纸进行分析 (3)1、设计说明 (3)2、楼宇可视对讲系统图 (3)3、闭路电视监控系统图 (3)4、停车场系统图 (3)5、背景音乐及公共广播系统图 (3)6、多媒体信息发布系统图 (3)7、施工平面图 (4)8、清单与图纸对照 (4)9、图纸与清单工程量对照 (4)10、清单配臵 (4)三、设计及验收规范采用建议 (4)四、各子系统技术规格和要求（建议设计） (5)特别说明 (5)综合布线系统 (5)有线电视系统（深化设计建议） (5)闭路电视监控系统 (6)可视对讲系统 (9)停车场管理系统 (10)巡更系统 (11)电梯对讲系统技术要求 (11)五、综合建议 (12)关于弱电设计深化图纸分析与建议综合查阅审核投标单位关于小区智能化图，需要完善内容较多，分项各举例1个，主要如下，以便于明确施工图深化工作方向。

一、施工图的完整性分析本弱电设计中在图纸设计专业程度上，有如下严重缺陷：无设计说明之图例，对设备无清单及功能表述；室外摄像机基础大样及接地图门禁系统设备接线图弱电防雷系统图操作台及电视墙尺寸图相关设备缺少对其技术参数、功能、生产厂家、地址等进行描述。

即主要设备清单，明确注明所选设备和材料产地、厂商、品牌、规格、质量等级等。

二、分项对施工图纸进行分析以分项工程图纸为例，每项列举存在的技术问题，列举如下：1、设计说明监控系统中要求控制线和电源线采用RVV2*1.0软线,摄像机云台的控制线为信号线，故为RVVP2*1.0，而非RVV2*1.0；门禁系统应该与消防系统实现联动功能，此设计无此功能。

2、楼宇可视对讲系统图提供的系统图与清单不能匹配，如清单中有IP转换器转换器、管理电脑，而系统图中无没有IP转换器转换器。

3、闭路电视监控系统图球形摄像机标注错误，球形摄像机控制线为RVVP2*1.0，而非RVV2*1.0；设计矛盾，前端共112路摄像机，供需配臵7台硬盘录像机，设计中采用16路多功能切换器对其进行切换，在一台显示器上显示，故不需要电视墙上的7台显示器，出现设计矛盾及资金的浪费；4、停车场系统图系统图错误，收费机电脑未连接至管理中心。

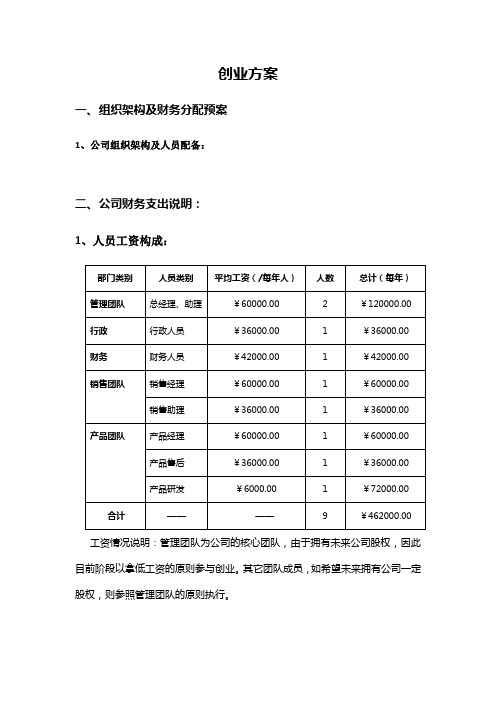

创业方案一、组织架构及财务分配预案1、公司组织架构及人员配备：二、公司财务支出说明：1、人员工资构成：工资情况说明：管理团队为公司的核心团队，由于拥有未来公司股权，因此目前阶段以拿低工资的原则参与创业。

其它团队成员，如希望未来拥有公司一定股权，则参照管理团队的原则执行。

2、市场费用构成：市场费用说明：差旅费为销售或市场人员出差来回交通费及当地住宿费；招待费用为销售人员或公司用于招待公司客户所产生的费用；品牌推广费为根据公司制定的品牌推广计划，相应在百度、B2B电子商务平台、行业杂志上的广告宣传费用。

3、公司场地租金：办公室租赁费：1.2元*300平方*365天=￥131400.00办公室装修费：4、日常办公费用：5、研发测试环境投入：三、产品、销售策略1、监狱系统（1）客户分类（2）行业现状1、监狱•现状：2011年开始立项，投入3.5亿元，做全覆盖工程。

一期已全部结束招标。

二期项目陆续开始做方案，招投标阶段主要集中在2012年下半年、2013年上半年。

•监控现状：以模拟为主，周界部位使用IPC•原因：1、网络基础较差2、IPC成本较高，公检法司中监狱系统预算最少•IPSAN、NVR在二期项目中的应用1、集中存储、政务系统的存储2、二期全IPC+NVR的方案3、单独容灾备份项目2、劳教●现状：发改委立项阶段●时间节点：2013年会启动●模式：4+1●软件平台+硬件标项（3）项目决策链（4）项目跟进流程1、甲方介绍产品，技术交流：该阶段主要工作是搞定信息科科长及相关技术人员，并介绍公司产品和技术交流；2、与设计院联系，放入方案：经过第一阶段与客户的交流，从中了解项目的设计方，尽量让客户帮忙引荐设计院相关设计人员，争取设计方案中的存储设备部分技术指标由我公司提出；3、局领导审批方案通过后，进入省采购中心进行招投标：在联系设计院期间，同时联系监狱局领导，并通过各种手段打通关系，让我方认可的方案通过；4、与中标集成商签订销售合同（价格、回款方式）：系统集成商参与项目投标，中标方根据标书要求，自然会联系我方询问产品价格，双方谈好价格和回款方式即可签订采购合同。

弱电前期二次深化设计方案一、项目概述弱电系统指的是在建筑物内部网络通信系统、安全防范系统、建筑自动化控制系统等非电力系统。

根据项目需求，我们需要进行弱电前期二次深化设计方案。

二、设计目标1.提供可靠的网络通信系统，满足高速、高带宽的数据传输需求；2.建立高效的安全防范系统，保障建筑安全；3.实施建筑自动化控制系统，提高建筑的智能化程度；4.考虑到未来的可持续发展，设计具有扩展性和可升级性的系统。

三、系统设计1.网络通信系统a.设计光纤布线，保证高速、高带宽的数据传输，同时考虑到后续扩展需求；b.弱电间采用标准的机柜和配线架，统一分类管理和布线；c.使用交换机实现局域网切换，提供稳定的网络连接；d.配备无线接入点，提供无缝的无线网络覆盖。

2.安全防范系统a.安装闭路电视监控系统，监控建筑内外重要区域；b.布置门禁系统，控制人员进出；c.设置入侵报警系统，对建筑进行全天候监控；d.密码锁、感应灯等配套设备，提高建筑的安全性。

3.建筑自动化控制系统a.设置智能化照明系统，根据光线自动调节亮度；b.实施空调自动控制系统，根据室内温度调节制冷或加热；c.安装智能化窗帘系统，根据室外天气和室内光线自动调整；d.配备消防控制系统，监测火灾和排烟。

四、可持续发展考虑1.考虑到未来扩展需求，在设计过程中预留充足的空间；2.采用可降解材料和节能设备，降低对环境的影响；3.使用可升级的设备和系统，满足未来的新需求。

五、设计实施方案1.确定系统需求和设计目标；2.进行现场勘测，了解建筑物结构和现有设备情况；3.制定详细的设计方案，包括网络通信系统、安全防范系统和建筑自动化控制系统；4.编制施工图，明确设备和线路布置；5.提供设备清单和施工指南，协助采购和施工；6.监督施工过程，确保按照设计方案进行。

六、总结通过弱电前期二次深化设计方案的实施，我们将提供可靠的网络通信系统、高效的安全防范系统和建筑自动化控制系统。

同时，考虑到未来的可持续发展，我们设计了具有扩展性和可升级性的系统。

弱电图纸深化设计方案弱电图纸深化设计方案一、设计目标：在弱电配电系统建设中，为了保证弱电设备的正常运行和系统的可靠性，需要进行弱电图纸深化设计。

深化设计的目标是确保弱电设备在规定的参数范围内工作，满足用户的需求，并考虑到系统的可维护性和扩展性。

二、设计内容：1. 弱电配电系统的总体布局在总体布局中，要考虑到弱电设备的分布和布线，保证弱电线缆的短距离，减少信号传输的损耗。

2. 弱电设备的选型和配置根据项目需求，进行弱电设备的选型和配置，包括路由器、交换机、无线AP等设备。

要考虑设备的性能、功能、可靠性等因素，确保设备能够满足系统的需求。

3. 弱电线缆的选择和布线选择合适的弱电线缆进行布线，考虑到传输速率、传输距离、抗干扰性等因素。

在布线时要避免与强电线路的交叉和并行，并根据设备的分布情况，合理规划线缆的走向和接头的位置。

4. 弱电机柜的设计和安装根据设备数量和布线情况，设计合适规格和结构的弱电机柜，确保设备的安全和整洁。

在安装机柜时要注意通风和散热，以及保证设备之间的空间并排布局，方便维护和操作。

5. 弱电设备的电源和接地设计为弱电设备提供稳定可靠的电源，保证设备的正常工作。

同时，要进行接地设计，确保设备和线缆的安全，减少干扰和损坏。

6. 弱电设备的保护和监控根据系统需求，设计弱电设备的保护和监控方案，包括电源保护、接地保护、网络监测等，确保系统的安全性和可靠性。

三、设计考虑因素：1. 设备的性能和可靠性：选择具备良好性能和可靠性的设备，确保设备的稳定和长期使用。

2. 线缆的规格和材质：选择合适规格和材质的线缆，根据设备的传输速率和距离要求，以及环境的需求。

3. 布线的规划和走向：根据设备的分布情况，合理规划线缆的走向，避免与强电线路的交叉和并行。

4. 电源和接地的设计：保证弱电设备的稳定供电和良好的接地，减少电源干扰和设备损坏的可能。

5. 系统的维护和扩展性：考虑到系统的维护和扩展，设计合理的布线和设备安装方案，方便后续的维护和更新。

弱电深化设计方案1. 引言本文档旨在对建筑项目中的弱电系统进行深化设计方案的提出与解析。

弱电系统是现代建筑中必不可少的一部分，包括但不限于电信、网络、安防、智能家居等。

通过合理的弱电深化设计，可以实现建筑的智能化、高效化及安全保障。

本文档将依次介绍弱电系统的基本概念、设计原则、具体方案以及相关工作流程。

2. 弱电系统的基本概念弱电系统是指在建筑物中传输、控制、管理信息和信号的系统，相对于强电系统而言，其电压和电流较小。

常见的弱电系统包括：安防系统、通信系统、数据网络系统、照明控制系统等，这些系统在现代建筑中起到了至关重要的作用。

3. 弱电深化设计的原则3.1 综合性原则在弱电深化设计过程中，需要综合考虑建筑的功能需求、使用环境、技术标准等因素，保证弱电系统与建筑的其他系统有机衔接。

3.2 可靠性原则弱电系统是建筑中的重要组成部分，其稳定性和可靠性对于建筑的正常运行至关重要。

因此，在弱电深化设计中，应注重保障系统的可靠性，避免单点故障和系统瘫痪。

3.3 可扩展性原则弱电系统需要具备一定的可扩展性，以适应未来的发展需求。

随着技术的不断进步和建筑功能的不断扩展，弱电系统应能够灵活扩展，满足新增功能和设备的接入要求。

4. 弱电深化设计方案4.1 安防系统•视频监控系统：安装高清摄像头，配备智能分析软件，实现人脸识别、行为分析、车辆识别等功能。

•门禁系统：采用刷卡、指纹等多种方式，实现门禁控制、权限管理等功能。

•报警系统：安装烟感、温感等传感器，实现火灾和入侵的报警功能，同时与物联网平台实现联动报警。

4.2 通信系统•电话系统：采用IP电话技术，实现语音通信、语音会议、呼叫转移等功能。

•有线网络系统：配备光纤主干网和高速交换机，实现高速稳定的有线网络覆盖。

•无线网络系统：采用Wi-Fi 6技术，实现高密度、高速、稳定的无线网络覆盖。

4.3 数据网络系统•数据中心：建立可靠的数据中心，配备高性能服务器和存储设备，实现数据的集中管理和安全存储。

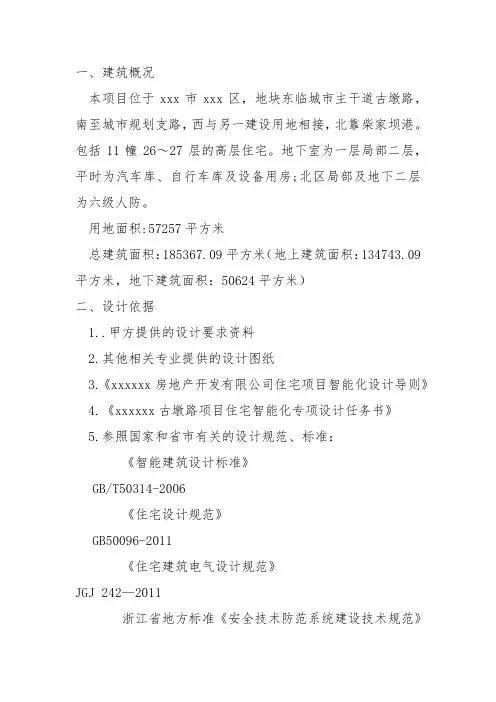

一、建筑概况本项目位于xxx市xxx区，地块东临城市主干道古墩路，南至城市规划支路，西与另一建设用地相接，北靠柴家坝港。

包括11幢26～27层的高层住宅。

地下室为一层局部二层，平时为汽车库、自行车库及设备用房;北区局部及地下二层为六级人防。

用地面积:57257平方米总建筑面积：185367.09平方米（地上建筑面积：134743.09平方米，地下建筑面积：50624平方米）二、设计依据1..甲方提供的设计要求资料2.其他相关专业提供的设计图纸3.《xxxxxx房地产开发有限公司住宅项目智能化设计导则》4.《xxxxxx古墩路项目住宅智能化专项设计任务书》5.参照国家和省市有关的设计规范、标准：《智能建筑设计标准》GB/T50314-2006《住宅设计规范》GB50096-2011《住宅建筑电气设计规范》JGJ 242—2011浙江省地方标准《安全技术防范系统建设技术规范》DB33/T 768-2009《综合布线系统工程设计规范》GB50311-2007《综合布线系统工程施工与验收规范》GB50312-2007《出入口控制系统工程设计规范》GB50396-2007《民用闭路监视电视系统工程技术规范》GB50198-2011《停车场（库）安全管理系统技术要求》GA/T761-2008《电子巡查系统技术要求》GA/T644-2006《民用建筑电气设计规范》JGJ16-2008《电子计算机房设计规范》GB60174-2008《联网型可视对讲系统技术要求》GA/T678-2007《住宅区和住宅建筑内光纤到户通信设施工程设计规范》 GB50846-2012《通信管道工程施工及验收规范》GB50374-2006《建筑物电子信息系统防雷技术规范》GB50343-2012三、设计范围本设计包括以下内容:1、安全防范系统1.1出入口控制系统1.2周界报警系统1.3视频监控系统1.4电子巡更系统1.5可视对讲系统1.6住户室内入侵报警2、信息通讯网络系统2.1小区通讯网络系统2.2公共信息发布系统四、安全防范系统1.出入口控制系统1）门禁系统与可视对讲系统相互结合实现小区的人员出入控制管理。

弱电施工图深化设计深度要求一、图纸目录说明图纸目录图例设计说明各系统系统图消防/安保机房、电信机房等机房大样图各层管井大样图各层平面图三、深度要求1. 综合布线系统设计图：1）综合布线系统图:a.标明系统的组成及网络结构；b.明确电信及IT机房的位置、电话网络连接部件配置；c.注明线槽材质、规格；传输线缆的选择及敷设要求；d.配线架、交换机、程控交换机、光端机、机柜等设备的型号、规格，及各设备间的连接关系。

2）综合布线平面图：a.图中表现该层上楼层配线箱的编号、位置、标高、安装方式;b.末端电话网络插孔的布置位置；c.线槽和管路的规格、走向、标高和敷设方式;线缆的规格、走向；d.弱电井的位置及井内设备材料布置示意；e.明确电信机房及IT机房的位置。

3）电信机房及IT机房大样图：标明设备平面布置位置，机柜设备尺寸，桥架敷设方式及走向。

2.视频监控系统设计图：1)视频监控系统图：a. 图中应标明系统的组成及网络结构;b. 明确安保机房的位置；c. 注明线槽材质、规格;传输线缆的选择及敷设要求;d. 监视器、矩阵主机、硬盘录像机、视频分配器、机柜等设备的型号、规格,及各设备间的连接关系.e. 电源的供给方式，接地及接地电阻要求。

2)视频监控平面图:a. 图中表现该层上安防层柜的编号、位置、标高、安装方式；b. 各摄像机的安装位置；c. 线槽和管路的规格、走向、标高和敷设方式；线缆的规格、走向；d. 弱电井的位置及井内设备材料布置示意；e. 明确安保机房的位置.3)摄像机安装大样图：图中标明各种摄像机的安装工艺，及接线方式。

3.门禁系统设计图：1)门禁系统图:a. 图中应标明系统的组成及网络结构;b. 明确安保机房的位置；c. 注明传输线缆的选择及敷设要求；d. 门禁主机、发卡机、读卡器、出门按钮、电控锁等设备的型号、规格，及各设备间的连接关系；e. 与视频监控系统的联动逻辑关系；f. 电源的供给方式，接地及接地电阻要求.2)门禁平面图：a. 图中表现该层上安防层柜的编号、位置、标高、安装方式；b. 各门禁点的安装位置；c. 线槽和管路的规格、走向、标高和敷设方式，线缆的规格、走向；d. 弱电井的位置及井内设备材料布置示意；e. 明确安保机房的位置.3)门禁安装大样图：图中标明门禁控制器、读卡器、出门按钮、电控锁的安装高度，管线规格及连接方式。

深化设计汇报及问题说明弱电系统按照招标文件由如下系统构成：1）弱电系统集成管理子系统2）楼宇自控子系统3）智能照明控制系统4）综合布线子系统5）视频安防监控子系统6）入侵报警子系统7）无线巡更子系统8）出入口控制系统9）停车场管理系统10）信息发布子系统11）客房控制系统12）有线电视及卫星电视接收子系统13）VOD点播系统14）通信系统15）信息网络系统16）能耗远程分项计量系统17）背景音乐系统18）移动通信信号室内覆盖系统19）数字集群系统20）客房门锁系统21）弱电系统防雷接地22）UPS及蓄电池，其中，除了通信系统、客房门锁系统是配合管理，数字集群、移动通信信号室内覆盖敷设线槽和配合，弱电防雷、UPS及蓄电池归到安防系统。

其他的都按照独立的系统进行了设计和调整，具体工作内容如下：一、系统集成管理子系统1.系统集成系统按照要求，对各个接口进行了完善，并增加了原理拓扑图。

二、楼宇自控部分1.按照技术部门的要求，对楼控的点位、控制设备原理图、平面图，分布图进行了综合深化设计。

另外有如下待确定的问题：1）A区首层没有风机盘管布位图，没有联网型风机盘管温控器，待甲方和设计方确认。

2）A区五层没有风机盘管布位图，没有联网型风机盘管温控器，待甲方和设计方确认。

3）其余部分按照原设计进行统计，待甲方和设计方确认。

4）B区屋顶强电箱编号在控制点位表中没有明确体现，待甲方和设计方确认。

三、智能照明系统1.智能照明部分涉及到部分设备的变化，我方根据智能照明的设备特点对相应的平面图具体位置和设备数量进行了调整和设计，并根据精装图纸进行统计，目前甲方和设计方确认。

四、综合布线系统1、A区6-22层，C区4-10层点位平面图经过甲方设计方已确认，其他区域的平面图已设计完成，待甲方和设计方确认。

综合布线原理图根据深化后的点位进行了调整变更。

2、依据甲方要求A、B、C、D区楼上部分弱电管采用JDG管敷设，地下室采用SC管敷设。

弱电工程深化设计方案前期准备工作：1.收集和整理相关技术资料，包括建筑平面图、弱电系统设计要求、设备规格等。

2.了解并核实建筑物的用途、使用者需求，以及弱电系统的功能需求。

3.分析和评估初步设计方案的可行性，提出改进建议。

设计方案：1.确定弱电系统的布局和拓扑结构，建立弱电系统的总体架构。

2.制定系统设备清单，选择合适的设备和产品，包括电缆、连接器、配线架、设备机柜等。

3.设计弱电系统的布线方案，确定电缆走向和长度，制定布线规范和标准。

4.制定弱电系统的安装图纸，包括各种设备的位置、高度和安装方式等。

5.设计弱电系统的电源供应方案，包括电源的选型、配电柜的布置和供电方案等。

6.设计弱电系统的接地和防雷保护方案，制定接地电阻要求和防雷装置选型。

7.设计弱电系统的综合布线方案，包括信号线、控制线、数据线、视频线等的布线路径和连接方式。

8.设计弱电系统的配线架和电缆走向，制定配线规范和标准。

9.设计弱电系统的设备机柜和配线箱，确定尺寸、材料、通风和防尘要求等。

10.设计弱电系统的平面布局图和剖面图，标明设备和设施的具体位置和尺寸。

11.制定弱电系统的运维和维护方案，包括设备的标识、维护周期和维护内容等。

12.完善弱电系统的成本估算和预算，包括设备采购、施工费用、安装调试费用等。

施工实施：1.根据设计方案制作施工图纸，包括设备布置图、电缆走向图、配线架图等。

2.选用符合设计要求的施工队伍和施工材料，确保施工质量。

3.进行设备的安装、接线和调试，确保设备正常运行。

4.进行弱电系统的接地、防雷和综合布线工作，确保系统整体性能。

5.完善施工记录和施工报告，包括设备安装记录、接地和防雷记录、测试结果等。

验收和交付：1.进行弱电系统的测试和调试，包括信号传输测试、接地测试、防雷测试等。

2.检查弱电系统的各项指标和性能是否符合设计要求，如传输速率、信号衰减、接地电阻等。

3.编制弱电系统的验收报告和技术文档，包括设计文件、施工记录、测试报告等。

弱电工程深化设计指南一、引言弱电工程是现代建筑中不可或缺的一部分，负责建筑物内部的通信、网络、安全监控等弱电系统的设计与实施。

本文将介绍弱电工程深化设计的指导原则和方法，以帮助工程师在实践中提高设计效率和质量。

1.明确工程目标在深化设计前，需要明确工程目标和需求。

包括确定弱电系统的功能、性能指标、安装位置、工程量等，并制定相应的技术要求和流程。

2.系统集成弱电系统通常由多个子系统组成，如通信系统、网络系统、安全监控系统等。

在深化设计前，需对各子系统进行综合考虑和集成设计，确保系统之间的兼容性，减少冲突和矛盾。

3.选材与设备选择根据弱电系统的功能和要求，选取合适的材料和设备。

要考虑设备的性能、可靠性、适用性、扩展性等因素，确保其能够满足工程需求，并保持与其他设备的兼容性。

4.布局设计弱电系统的布局设计影响着整个工程的效果和运行维护。

在深化设计时，需要合理布置设备和线缆路径，保证系统的工作稳定性和可维护性。

同时，要考虑设备之间的空间要求，合理安排设备间距，方便维修和调试。

5.线路规划弱电系统的线路规划是设计的核心内容之一、在进行深化设计时，需要根据不同子系统的要求和功能，合理规划线缆路径和线缆类型，确保信号传输的质量和稳定性。

同时，要避免线路交叉干扰，减少信号丢失和干扰的可能。

6.安全设计在进行深化设计时，要注重弱电系统的安全性。

采用合适的安全措施和设备，如电池备份、防雷设备、自动断电等，防范电力波动、雷击等意外情况，并确保系统的可靠性和稳定性。

7.检测和测试在深化设计完成后，需要进行充分的检测和测试，确保系统的性能和质量。

包括对各子系统的功能、设备的运行情况、线缆的连接质量等进行检测和测试，及时发现和解决问题。

8.文档编制深化设计完成后，需编制相应的设计文档，包括设计图纸、材料清单、施工方案等。

这些文档对于后续施工和验收起到重要的指导作用，应准确、完整地记录设计内容和要求。

三、总结弱电工程深化设计是一个系统性的工作，需要充分考虑各个子系统的功能和要求，并进行综合设计和集成。

弱电设计师如何深化设计图纸？读懂这篇足够在项目招标阶段，设计院按照招标文件要求会出一份通用版的设计图纸，但这份图纸仅用来做投标文件的项目费用估算，有很多工程商对图纸深化设计不够重视，项目中标后直接拿着招标时，设计院出的图纸去实施，实施过程中往往会出现很多问题，今天我们就一起来聊聊弱电方案设计中如何深化设计图纸！1、项目图纸设计过程一个正常的智能化弱电项目设计，需要经历项目立项，设计院初步设计，招标，工程商投标，中标，图纸深化设计等6个过程，最后一项图纸深化设计一般都是由项目中标人参与图纸深化设计工作。

过程：弱电项目立项→设计院初步设计→招标→工程商投标→中标→图纸深化设计①弱电项目立项这个阶段一般是销售和售前参与的阶段，需要协助建设方提交项目建议书和项目可行性研究报告。

项目建议书：项目投资提出的必要性，建设规模和建设地点的初步设想、资源情况、建设条件、协作关系的初步分析，投资估算和资金筹措设想，项目大体进度安排经济效益和社会效益的初步评价等。

项目可行性研究报告：国家、地方相应政策，单位现有建设需求和建设条件，项目实施的必要性和可行性，市场的发展前景，技术、财务分析的可信性，以及项目落地后产生的经济效益等等。

②设计院初步设计弱电项目资金到位后，项目被正式立项后，建设方会寻找有资质能力的设计院提前参与弱电项目的初步设计，设计院按照通用系统和中性设备进行设计，整个设计过程，设计院不会去定义具体品牌和具体设备型号和线缆走向，这份设计图纸仅适用在招标阶段的技术文件，提供给投标方作为项目费用的大概预算参考依据，图纸内容远远达不到施工图纸的要求，是需要进一步细化的。

③招标这个阶段一般是招标代理机构参与，编制招标文件，然后把招标文件挂网的一个过程。

④中标根据招标文件的评分标准确定弱电项目中标人。

⑤图纸深化设计这个阶段比较重要，设计院提供的前期设计图纸达不到工程实施的要求，需要中标工程商，在次去项目现场勘测，确认线缆走向，设备类型，以及设备安装位置。

（2）采用标准化接口，方便后期升级和扩展。
五、施工及验收
1.施工单位需具备相应资质，严格按照设计方案和施工规范进行施工。
2.施工过程中，定期进行质量检查，确保工程质量。
3.工程验收需按照国家相关标准进行，确保系统正常运行。
六、培训及售后服务
1.对操作人员进行系统培训，确保其熟练掌握操作方法。
2.提供完善的售后服务，包括设备维护、系统升级等。
（4）设置独立的设备间，集中安装网络设备、服务器等。
2.通信网络系统
（1）采用千兆以太网技术，实现高速、稳定的网络通信。
（2）配置高性能路由器、交换机等网络设备。
（3）无线网络覆盖全区域，提供便捷的接入方式。
3.安防监控系统
（1）视频监控系统：采用高ห้องสมุดไป่ตู้网络摄像头，实现全区域无死角监控。
（2）入侵报警系统：采用主动红外探测器、震动探测器等，实时监测非法入侵行为。
（2）入侵报警系统：利用红外、震动等探测器，实时监测非法入侵。
（3）巡更系统：设置电子巡更点，确保保安人员按时巡查。
4.消防报警系统
（1）采用智能火灾报警系统，实现火警信号的及时传输。
（2）与消防设备联动，提高灭火效率。
5.公共广播系统
（1）背景音乐：提供舒适的音乐环境。
（2）紧急广播：实现紧急情况下的快速疏散。
（3）巡更系统：设置电子巡更点，确保保安人员按时巡更。
4.消防报警系统
（1）采用总线制火灾自动报警系统，实现火警信号的实时传输。
（2）消防联动控制：与消防设备（如消防泵、排烟风机等）实现联动，提高灭火效率。
5.公共广播系统
（1）背景音乐：设置音乐播放设备，为建筑提供舒适的环境。
（2）紧急广播：实现紧急情况下的一键式广播，确保人员安全疏散。

弱电设计说明工程说明一、工程概况本工程为xxxxxxx，总建筑面积约47426.17平方米，其中地下层总建筑面积约14036.22平方米，地上总建筑面积33389.95平方米，总层高20层，网络总机房设置在一层北侧通信网络机房内。

一至四层为酒店餐饮、娱乐办公场所，五楼为酒店内部办公场所，六至二十层为酒店客房部份。

二、深化设计依据1．有关国家现行规范、标准建筑设计防火规范 GB50016-2006智能建筑设计标准 GB/T50314-2006综合布线系统工程设计规范 GB50311-2007综合布线系统工程验收规范 GB50312-20072. 建设单位的意见与要求应业主要求及酒店业务需求增加集团办公网络，财务办公网络，餐厅包厢电话、网络，客房层工作间电话、网络，收银台网络等。

对酒店办公网络、客房网络按舟山当地要求结合五星酒店要求进行深化。

三、工程范围在业主方提供的框架弱电智能化施工图基础上，结合具体酒店项目经营优化施工方案，参考舟山当地其他五星级酒店通信及网络结构，对本酒店通信语音、办公、客房网络部分进行深化设计。

四、深化设计包括以下内容：1．综合布线系统 (语音、办公内网、外网、公司集团网、客房公安网络)：（1）原设计用于办公及客房的语音信息点429个，网络信息点共858个.结合实际及业主方需求，对总台、餐厅收费处、包厢、酒店办公区、楼层草席间等进行深化设计后语音信息点576个，网络信息点共1206个.（2）原设计管理间子系统每层弱电井综合网络机柜至一层网络机房敷设1根6芯多模光缆，不能满足现有酒店各种通信及设备传输需求，现改为2条12芯单模光缆，设计纤芯空余量为30%。

2．计算机网络系统(无线上网、办公内网、外网、公司集团网、客房公安网络)：（1）原设计酒店共分内部办公网及客人外网，按三级星型结构分布：核心层、汇聚层、接入层，并且核心层交换机无备份功能。

现深化后按二级星型结构，分设置3台核心层交换机，用于酒店办公内网，酒店客房公安网，酒店办公外网。

弱电工程深化设计方案一、项目简介本项目位于XX市XX区，占地面积XXX平方米。

该项目是一座商业综合体建筑，包括商场、办公楼、酒店等多个功能区域。

弱电工程包括信息网络、智能化系统、安防系统等，是保障项目正常运营和用户体验的重要组成部分。

二、设计原则1.兼顾实用性和美观性：在设计弱电系统时，要充分考虑用户的实际使用需求，同时确保系统设置的美观性，以提升项目整体形象。

2.可靠性和安全性：弱电系统在设计时需考虑其可靠性和安全性，确保系统运行稳定，能够在紧急情况下及时发挥作用，保障用户人身和财产安全。

3.灵活性和扩展性：弱电系统应具备一定的灵活性和扩展性，以应对日后可能的功能扩展和系统升级。

三、设计内容1.信息网络系统信息网络是商业综合体的基础设施之一，包括有线网络和无线网络两部分。

有线网络主要用于楼宇内的办公场所和商铺，需要覆盖全楼，使用高品质的光纤作为传输介质，通过布线系统进行连接。

无线网络主要用于公共区域和餐饮娱乐场所，需要覆盖全楼，采用最新的Wi-Fi 6技术，提供高速、稳定的无线网络。

此外，还需设置网络管理系统，对网络进行全面监控和管理。

2.智能化系统智能化系统是商业综合体的重要组成部分，包括智能照明系统、智能空调系统、建筑自动化系统等。

其中智能照明系统需要根据不同区域的使用需求进行设置，采用LED灯具，支持光感应、时间控制等功能。

智能空调系统需要根据不同区域的使用需求进行设置，采用VRV多联机系统，支持温度控制、新风处理等功能。

建筑自动化系统主要包括智能门禁系统、智能停车管理系统等，需要与其他系统进行联动，提供全面的安全保障和便利性。

3.安防系统安防系统是商业综合体的重要保障，包括视频监控系统、入侵报警系统、消防报警系统等。

视频监控系统需要对商业综合体的各个区域进行布设，使用高清晰度摄像头进行监控，支持远程查看和录像存储。

入侵报警系统需要对商业综合体的外围和内部区域进行布设，使用红外探测器、门磁等设备进行监测，支持警报联动和远程报警。

弱电工程深化设计方案一、概述弱电工程是指与强电工程相对应的一种工程技术，其主要包括通信、网络、安防等系统的设计、建设和维护。

本深化设计方案将对弱电工程的设计进行详细的规划和说明。

二、设计原则1.安全性原则：系统设计应符合国家相关安全标准和规定，确保人员和财产的安全。

2.可靠性原则：系统设计应具备高可靠性，能够保持长时间的稳定运行。

3.扩展性原则：系统设计应具备良好的扩展性，能够满足未来的扩建和升级需求。

4.灵活性原则：系统设计应具备较高的灵活性，能够根据用户需求进行个性化配置。

三、设计内容1.通信系统设计-电声系统：根据不同用途和场合，设计不同的电声系统，并考虑语音质量、覆盖范围以及抗干扰能力等因素。

-数据通信系统：根据用户需求，设计可扩展的网络系统，并考虑网络带宽、稳定性以及网络安全等因素。

2.安防系统设计安防系统是指包括视频监控系统、门禁系统、入侵报警系统等在内的系统。

安防系统设计应满足以下要求：-视频监控系统：根据场所的具体情况，确定适当的监控设备和监控区域，并考虑图像质量、存储能力以及远程监控等因素。

-门禁系统：根据用户需求，设计门禁系统，并考虑门禁设备、身份认证方式以及报警功能等因素。

-入侵报警系统：根据用户需求，设计入侵报警系统，并考虑报警设备、布防方式以及报警通知等因素。

3.照明系统设计照明系统是指为了保证正常工作和生活所需的照明设备和照明控制系统。

照明系统设计应满足以下要求：-照明设备：根据场所的具体情况，选择适当的照明设备，并考虑照明亮度、照明效果以及能源消耗等因素。

-照明控制系统：根据用户需求，设计照明控制系统，并考虑光感控制、时间控制以及遥控功能等因素。

4.电源系统设计电源系统是指为各个弱电系统提供电力供应的系统。

电源系统设计应满足以下要求：-电源设备：选择适当的电源设备，并考虑功率、稳定性以及能源消耗等因素。

-电源配电系统：设计合理的配电系统，并考虑配电线路的安全性、可靠性以及增容扩展的能力等因素。
