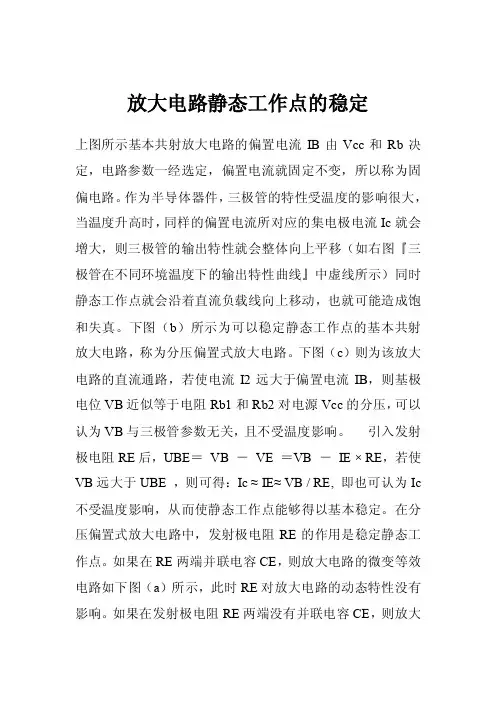

放大电路静态工作点的稳定
上图所示基本共射放大电路的偏置电流IB由Vcc和Rb决定，电路参数一经选定，偏置电流就固定不变，所以称为固偏电路。

作为半导体器件，三极管的特性受温度的影响很大，当温度升高时，同样的偏置电流所对应的集电极电流Ic就会增大，则三极管的输出特性就会整体向上平移（如右图『三极管在不同环境温度下的输出特性曲线』中虚线所示）同时静态工作点就会沿着直流负载线向上移动，也就可能造成饱和失真。

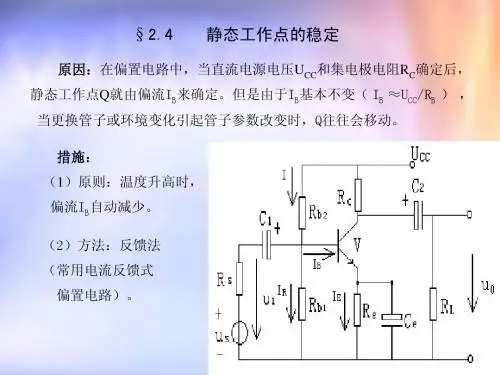

下图（b）所示为可以稳定静态工作点的基本共射放大电路，称为分压偏置式放大电路。

下图（c）则为该放大电路的直流通路，若使电流I2远大于偏置电流IB，则基极电位VB近似等于电阻Rb1和Rb2对电源Vcc的分压，可以认为VB与三极管参数无关，且不受温度影响。

引入发射极电阻RE后，UBE＝VB －VE ＝VB －IE × RE，若使VB远大于UBE ，则可得：Ic ≈ IE≈ VB / RE, 即也可认为Ic 不受温度影响，从而使静态工作点能够得以基本稳定。

在分压偏置式放大电路中，发射极电阻RE的作用是稳定静态工作点。

如果在RE两端并联电容CE，则放大电路的微变等效电路如下图（a）所示，此时RE对放大电路的动态特性没有影响。

如果在发射极电阻RE两端没有并联电容CE，则放大
电路的微变等效电路如下图（b）所示，此时RE将影响放大电路的动态特性，主要表现为降低电压放大倍数。

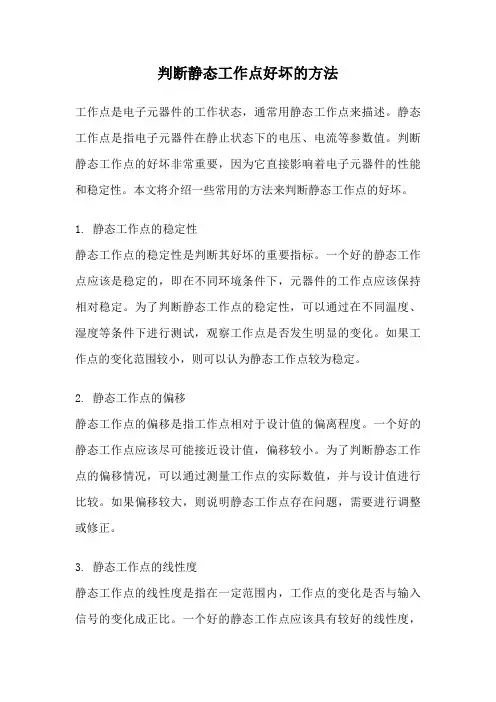

判断静态工作点好坏的方法工作点是电子元器件的工作状态，通常用静态工作点来描述。

静态工作点是指电子元器件在静止状态下的电压、电流等参数值。

判断静态工作点的好坏非常重要，因为它直接影响着电子元器件的性能和稳定性。

本文将介绍一些常用的方法来判断静态工作点的好坏。

1. 静态工作点的稳定性静态工作点的稳定性是判断其好坏的重要指标。

一个好的静态工作点应该是稳定的，即在不同环境条件下，元器件的工作点应该保持相对稳定。

为了判断静态工作点的稳定性，可以通过在不同温度、湿度等条件下进行测试，观察工作点是否发生明显的变化。

如果工作点的变化范围较小，则可以认为静态工作点较为稳定。

2. 静态工作点的偏移静态工作点的偏移是指工作点相对于设计值的偏离程度。

一个好的静态工作点应该尽可能接近设计值，偏移较小。

为了判断静态工作点的偏移情况，可以通过测量工作点的实际数值，并与设计值进行比较。

如果偏移较大，则说明静态工作点存在问题，需要进行调整或修正。

3. 静态工作点的线性度静态工作点的线性度是指在一定范围内，工作点的变化是否与输入信号的变化成正比。

一个好的静态工作点应该具有较好的线性度，即工作点的变化应该与输入信号的变化保持一致。

为了判断静态工作点的线性度，可以通过在不同输入信号条件下进行测试，观察工作点的变化情况。

如果工作点的变化与输入信号的变化不一致，则说明静态工作点的线性度较差。

4. 静态工作点的功耗静态工作点的功耗是指在静止状态下，元器件消耗的能量。

一个好的静态工作点应该具有较低的功耗，以节省能源和降低成本。

为了判断静态工作点的功耗情况，可以通过测量元器件的消耗电流或功率，并与设计值进行比较。

如果功耗较高，则说明静态工作点的能效较低。

5. 静态工作点的散热问题静态工作点的散热问题是指元器件在静止状态下是否能有效地散热，避免过热导致损坏。

一个好的静态工作点应该具有良好的散热性能，以保证元器件的长期稳定工作。

为了判断静态工作点的散热问题，可以通过测量元器件的温度，并与设计值进行比较。

稳定静态工作点方法稳定静态工作点方法是指在电子器件与电路设计中，为了确保元件的工作状态不受外界因素的影响，以便保持电路的正常工作。

静态工作点是指电子元件在正常工作状态下的电压和电流值。

通过稳定静态工作点的方法，可以确保元件的工作在一定的范围内，不过分偏离设计要求，保证电路的性能和可靠性。

一、使用稳定偏置电路：稳定偏置电路是用于设定电路静态工作点的重要方法之一。

通过稳定偏置电路，可以从外部控制电流源或电压源，使得电路能够稳定地工作在所需的工作点上。

常见的稳定偏置电路有电阻偏置电路、电流镜电路、恒流源电路等。

这些电路可以通过选取合适的元件参数，使得电路的工作点具有一定的稳定性。

二、采用负反馈：负反馈是一种通过外部对电路输出进行干预的方法，可以通过调节输入信号或输出信号，使得电路的静态工作点保持稳定。

通过将电路的输出信号与期望的参考信号做比较，设计一个反馈回路，将这种差别作为输入信号，对电路进行控制，使输出信号逐步靠近期望值。

负反馈可以通过调节放大倍数、输入电阻和输出电阻等参数来实现静态工作点的稳定。

比如，在放大器电路中，可以通过在输出端串联负载电阻，将一部分输出信号反馈到输入端，从而稳定静态工作点。

三、使用温度补偿电路：电子元件在工作过程中会产生一定的温度效应，导致静态工作点的偏移。

为了解决这个问题，可以使用温度补偿电路，通过利用元件的热敏特性来对电路进行修正，以保持静态工作点的稳定。

常见的温度补偿电路有热敏电阻和热敏二极管等，通过测量环境的温度变化，并通过这些元件的特性调整电路的偏置，实现对静态工作点的稳定控制。

四、考虑工作环境因素：在设计电路时，还需要考虑到外界环境因素对电路的影响，如电源电压波动、温度变化、电磁干扰等。

通过对这些因素进行合理的估计和分析，可以选取合适的元件和电路结构，来保持电路的静态工作点的稳定性。

比如，可以通过使用稳压器、滤波电路、隔离电路等来解决电源电压波动的问题。

五、进行仿真和实验验证：在设计电路时，可以利用电路仿真软件对电路的静态工作点进行模拟分析，通过修改电路参数和结构，观察静态工作点的变化情况，找到最佳设计方案。

稳定静态工作点的原理稳定静态工作点是指在电子设备（如放大器、发射机等）中的一种理想工作状态，该状态下电流或电压的波动范围较小，能够保证设备性能的稳定和可靠运行。

稳定静态工作点的达成依赖于一系列原理和技术，本文将介绍其中主要的原理。

一、直流偏置电路在稳定静态工作点的实现过程中，直流偏置电路扮演着至关重要的角色。

直流偏置电路的主要功能是在放大器中提供一个恒定的偏置电压，以确保工作点的稳定性。

常见的直流偏置电路包括电阻偏置电路、电流镜电路和差分放大器电路等。

电阻偏置电路通过将稳定的直流电压分配给放大器的输入端，使得功率放大器处于稳定的工作点。

电流镜电路利用两个互补的晶体管构成，确保输入电流与输出电流之间具有高度的线性关系。

差分放大器电路通过控制输入电压差异来实现放大电路的偏置控制。

二、负反馈负反馈是一种通过将放大器的一部分输出信号返回到输入端进行干扰抵消的技术。

负反馈能够提高放大器的稳定性，减小非线性和失真，进而实现稳定静态工作点。

负反馈机制通过调整反馈电路中的系数来控制输入和输出之间的比例关系，从而消除错误放大。

当输入信号变动时，负反馈将调整放大器的工作点，使得输出信号保持稳定，进而稳定静态工作点。

三、温度补偿温度对半导体器件的特性有较大影响，因此在实现稳定静态工作点时，需要进行温度补偿。

常见的温度补偿技术包括负温度系数电阻（NTC）和正温度系数电阻（PTC）的应用。

NTC和PTC能够根据温度的变化调整电路的工作电流或电压，以实现对温度的补偿。

四、供电稳压稳定静态工作点的实现还需要稳定的电源供电。

电源的稳定性对于放大器等电子设备的正常工作至关重要。

通常使用稳压电源来提供稳定的电压输出，以确保设备工作点的可靠性和稳定性。

稳压电源可以通过负反馈回路来保持输出电压的稳定，当输入电压发生变化时，稳压电源能够自动调整以保持输出电压不变。

稳压电源的应用在很大程度上提高了设备的性能和稳定性。

综上所述，稳定静态工作点的实现依赖于直流偏置电路、负反馈、温度补偿和供电稳压等一系列原理和技术的综合应用。

稳定静态工作点的方法
稳定静态工作点是指在电子电路中，通过调整电路的参数或设计合理的反馈网络，使得电路在稳定工作状态下的工作点不受外界因素的干扰，保持在某一固定的状态。

以下是稳定静态工作点的常用方法：
1. 负反馈控制: 通过引入合适的负反馈网络，将输出信号与输入信号之间进行相减运算，从而抑制系统中的波动。

负反馈可以使得工作点更稳定并减小元件的非线性影响。

2. 合理选择工作点: 在设计电路时，选择适当的电压和电流工作点，使得元件工作在其最线性区域，以减小工作点的波动。

此外，还需检查电路中每个元件的参数，确保它们在其指定的工作范围内。

3. 温度稳定: 元件的工作温度对稳定工作点也有影响。

在设计电路时，需要考虑元器件的温度系数和温度特性，以避免工作点随温度的变化而产生不稳定。

4. 电源稳定: 保证电路供电稳定是维持工作点稳定的关键。

采用合适的电源滤波和稳压技术，确保电路供电电压平稳、无波动。

5. 确定合适的偏置电压: 对于需要有偏置的电路（如放大电路），通过调整偏置
电源电压或使用适当的偏置电流源，来确保工作点稳定。

6. 负载适配: 对于有负载的电路，需要合理匹配负载和电路输出。

通过合理选择输出阻抗和负载匹配网络，来保持工作点的稳定。

7. 运放的使用: 在一些特殊的电路中，可以使用运放（操作放大器）来实现对工作点的控制和调整。

运放可以通过反馈网络和运放的增益特性，实现对工作点的稳定控制。

通过上述方法，可以有效地实现稳定静态工作点，提高电路的稳定性和性能。

但需要根据具体的电路和设计要求，结合实际情况进行选用和调整。
