静态工作点的稳定

稳定静态工作点的原理引言：稳定静态工作点是电子电路设计中的关键概念，它决定了电路的性能和稳定性。

本文将介绍稳定静态工作点的原理及其在电路设计中的应用。

一、静态工作点的定义静态工作点，又称为Q点，是指电子设备在正常工作状态下的电流、电压值。

在直流偏置电路中，静态工作点通常指电子元件的偏置电压和偏置电流。

二、稳定静态工作点的重要性稳定静态工作点对电路的性能和可靠性有着直接的影响。

当电路工作在稳定的静态工作点附近时，才能保证电路具有良好的线性和稳定的放大特性。

否则，电路可能会出现失真，引起性能下降或损坏。

三、稳定静态工作点的原理稳定静态工作点的原理涉及到电子元件的特性及其在电路中的组合应用。

1. 二极管的偏置原理在直流偏置电路中，使用二极管可以将电路稳定在合适的工作区域。

- 单端供电电路：二极管的偏置原理是通过在电路中引入一个偏置电压来使二极管正常导通或截止，从而实现稳定的静态工作点。

- 双端供电电路：二极管的偏置原理是通过在电路中设置偏置电阻，使得二极管的工作在其正常工作区域内。

2. 晶体管的偏置原理晶体管是一种利用半导体材料制成的三端元件。

在电路中，适当地偏置晶体管能够稳定静态工作点。

- 单管放大电路：使用共发射器或共集极放大电路可以实现晶体管的稳定偏置，通过电流分配、电压分配的原理使得静态工作点在合适的位置。

- 双管放大电路：差动放大电路使用两个晶体管，通过差模信号的输入和共模信号的偏置来达到稳定静态工作点。

四、稳定静态工作点的应用稳定静态工作点在电路设计中具有广泛的应用。

1. 放大器设计：稳定静态工作点使得放大器在放大信号时具有高增益和低失真。

在放大器设计中，通常会通过调整偏置电压和偏置电流来实现静态工作点的稳定。

2. 电源设计：电源稳定器是一种保持直流输出电压稳定的电路。

稳定静态工作点是电源稳定器稳定输出电压的重要因素之一。

3. 模拟电路设计：在运算放大器、滤波器等模拟电路中，稳定静态工作点的设计对于保证电路的性能和稳定性至关重要。

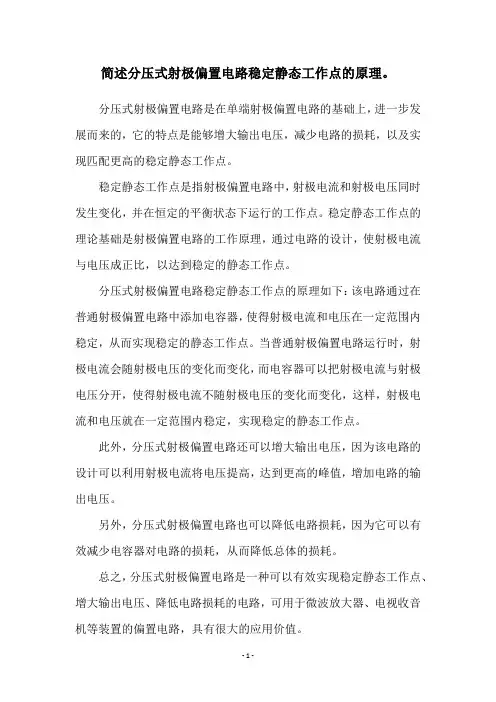

简述分压式射极偏置电路稳定静态工作点的原理。

分压式射极偏置电路是在单端射极偏置电路的基础上，进一步发展而来的，它的特点是能够增大输出电压，减少电路的损耗，以及实现匹配更高的稳定静态工作点。

稳定静态工作点是指射极偏置电路中，射极电流和射极电压同时发生变化，并在恒定的平衡状态下运行的工作点。

稳定静态工作点的理论基础是射极偏置电路的工作原理，通过电路的设计，使射极电流与电压成正比，以达到稳定的静态工作点。

分压式射极偏置电路稳定静态工作点的原理如下：该电路通过在普通射极偏置电路中添加电容器，使得射极电流和电压在一定范围内稳定，从而实现稳定的静态工作点。

当普通射极偏置电路运行时，射极电流会随射极电压的变化而变化，而电容器可以把射极电流与射极电压分开，使得射极电流不随射极电压的变化而变化，这样，射极电流和电压就在一定范围内稳定，实现稳定的静态工作点。

此外，分压式射极偏置电路还可以增大输出电压，因为该电路的设计可以利用射极电流将电压提高，达到更高的峰值，增加电路的输出电压。

另外，分压式射极偏置电路也可以降低电路损耗，因为它可以有效减少电容器对电路的损耗，从而降低总体的损耗。

总之，分压式射极偏置电路是一种可以有效实现稳定静态工作点、增大输出电压、降低电路损耗的电路，可用于微波放大器、电视收音机等装置的偏置电路，具有很大的应用价值。

探究电力企业电气工程施工中质量控制的要点摘要：电力企业中的电气工程是一项比较复杂的工作，其所涉及到的范围广泛，包括电气设备的管理、相关电缆线的连接等等，如果在进行施工的过程中出现一定疏忽很有可能导致整个电气工程的质量出现问题，从而使得工程不得不重新返工，影响企业的正常运作。

因此本文就针对电力企业中电气工程的施工过程中质量的控制要点进行简单的分析研究，希望能够起到参考性的意见和帮助。

关键词：电力企业；电气工程施工；质量控制；要点；引言电气工程是电力与建筑的交叉结合，是拓展电力施工企业与电力行业深入发展的基石，可以更好地满足社会和人们的电力需求。

由此可见，强化电力企业电气工程施工中的质量控制尤为必要，对于促进电力事业和电力施工的发展都具有重要意义。

在电力工程施工的不同阶段，采取对应有效的质量控制措施，从而强化工程施工的全过程质量控制，全面提升工程施工质量，优化工程施工效果。

一、电力企业电气工程施工质量控制原则电力企业在进行电气工程施工的过程中国对于施工质量的控制管理应该遵循以下几个原则。

1.1坚持质量第一的原则施工的质量在任何的工程中都应该是放在第一位上的，特别是电气工程和用户的生命安全有着直接的联系，如果在施工的过程中没有对施工质量引起重视，很有可能导致用户在之后使用电气设备的过程中出现安全隐患，甚至还有可能引起安全事故。

1.2坚持以人为控制为核心电气工程在施工的环节中同样也应该遵循以人为主体的原则，施工的方案必须是以服务用户为主，施工的过程中也必须重视对施工人员们专业素养和专业技能的培训，降低施工中因为工人们的误差出现的安全隐患等等。

1.3坚持预防为主的原则电气工程的施工环节是一个充满了各种各样安全危害因素的过程，一个小小的误差都有可能导致整个工程必须重新再来一次，或者就是导致之后设备使用的时出现各种安全事故，因此在施工的过程中，相关的工作人员应该充分的了解到施工中可能出现的问题，并且及时的对这些问题进行预防。

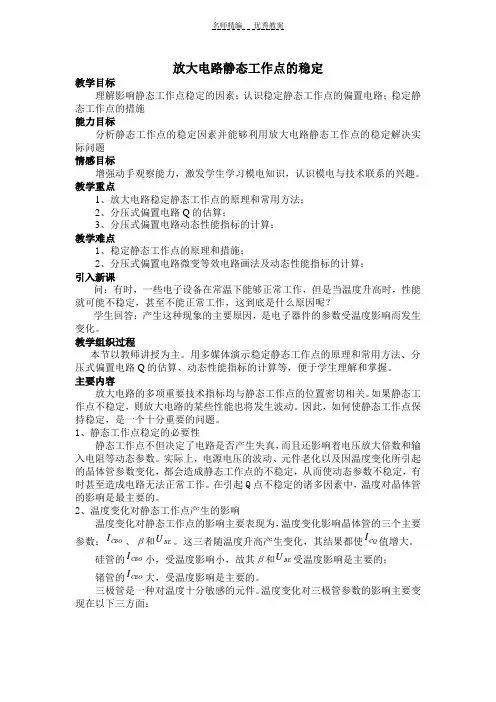

放大电路静态工作点的稳定教学目标理解影响静态工作点稳定的因素；认识稳定静态工作点的偏置电路；稳定静态工作点的措施能力目标分析静态工作点的稳定因素并能够利用放大电路静态工作点的稳定解决实际问题 情感目标增强动手观察能力，激发学生学习模电知识，认识模电与技术联系的兴趣。

教学重点1、放大电路稳定静态工作点的原理和常用方法；2、分压式偏置电路Q 的估算；3、分压式偏置电路动态性能指标的计算；教学难点1、稳定静态工作点的原理和措施；2、分压式偏置电路微变等效电路画法及动态性能指标的计算；引入新课问：有时，一些电子设备在常温下能够正常工作，但是当温度升高时，性能就可能不稳定，甚至不能正常工作，这到底是什么原因呢？学生回答：产生这种现象的主要原因，是电子器件的参数受温度影响而发生变化。

教学组织过程本节以教师讲授为主。

用多媒体演示稳定静态工作点的原理和常用方法、分压式偏置电路Q 的估算、动态性能指标的计算等，便于学生理解和掌握。

主要内容放大电路的多项重要技术指标均与静态工作点的位置密切相关。

如果静态工作点不稳定，则放大电路的某些性能也将发生波动。

因此，如何使静态工作点保持稳定，是一个十分重要的问题。

1、静态工作点稳定的必要性静态工作点不但决定了电路是否产生失真，而且还影响着电压放大倍数和输入电阻等动态参数。

实际上，电源电压的波动、元件老化以及因温度变化所引起的晶体管参数变化，都会造成静态工作点的不稳定，从而使动态参数不稳定，有时甚至造成电路无法正常工作。

在引起Q 点不稳定的诸多因素中，温度对晶体管的影响是最主要的。

2、温度变化对静态工作点产生的影响温度变化对静态工作点的影响主要表现为，温度变化影响晶体管的三个主要参数：CBO I 、β和BE U 。

这三者随温度升高产生变化，其结果都使CQ I 值增大。

硅管的CBO I 小，受温度影响小，故其β和BE U 受温度影响是主要的； 锗管的CBO I 大，受温度影响是主要的。

判断静态工作点好坏的方法工作点是电子元器件的工作状态，通常用静态工作点来描述。

静态工作点是指电子元器件在静止状态下的电压、电流等参数值。

判断静态工作点的好坏非常重要，因为它直接影响着电子元器件的性能和稳定性。

本文将介绍一些常用的方法来判断静态工作点的好坏。

1. 静态工作点的稳定性静态工作点的稳定性是判断其好坏的重要指标。

一个好的静态工作点应该是稳定的，即在不同环境条件下，元器件的工作点应该保持相对稳定。

为了判断静态工作点的稳定性，可以通过在不同温度、湿度等条件下进行测试，观察工作点是否发生明显的变化。

如果工作点的变化范围较小，则可以认为静态工作点较为稳定。

2. 静态工作点的偏移静态工作点的偏移是指工作点相对于设计值的偏离程度。

一个好的静态工作点应该尽可能接近设计值，偏移较小。

为了判断静态工作点的偏移情况，可以通过测量工作点的实际数值，并与设计值进行比较。

如果偏移较大，则说明静态工作点存在问题，需要进行调整或修正。

3. 静态工作点的线性度静态工作点的线性度是指在一定范围内，工作点的变化是否与输入信号的变化成正比。

一个好的静态工作点应该具有较好的线性度，即工作点的变化应该与输入信号的变化保持一致。

为了判断静态工作点的线性度，可以通过在不同输入信号条件下进行测试，观察工作点的变化情况。

如果工作点的变化与输入信号的变化不一致，则说明静态工作点的线性度较差。

4. 静态工作点的功耗静态工作点的功耗是指在静止状态下，元器件消耗的能量。

一个好的静态工作点应该具有较低的功耗，以节省能源和降低成本。

为了判断静态工作点的功耗情况，可以通过测量元器件的消耗电流或功率，并与设计值进行比较。

如果功耗较高，则说明静态工作点的能效较低。

5. 静态工作点的散热问题静态工作点的散热问题是指元器件在静止状态下是否能有效地散热，避免过热导致损坏。

一个好的静态工作点应该具有良好的散热性能，以保证元器件的长期稳定工作。

为了判断静态工作点的散热问题，可以通过测量元器件的温度，并与设计值进行比较。

稳定静态工作点方法稳定静态工作点方法是指在电子器件与电路设计中，为了确保元件的工作状态不受外界因素的影响，以便保持电路的正常工作。

静态工作点是指电子元件在正常工作状态下的电压和电流值。

通过稳定静态工作点的方法，可以确保元件的工作在一定的范围内，不过分偏离设计要求，保证电路的性能和可靠性。

一、使用稳定偏置电路：稳定偏置电路是用于设定电路静态工作点的重要方法之一。

通过稳定偏置电路，可以从外部控制电流源或电压源，使得电路能够稳定地工作在所需的工作点上。

常见的稳定偏置电路有电阻偏置电路、电流镜电路、恒流源电路等。

这些电路可以通过选取合适的元件参数，使得电路的工作点具有一定的稳定性。

二、采用负反馈：负反馈是一种通过外部对电路输出进行干预的方法，可以通过调节输入信号或输出信号，使得电路的静态工作点保持稳定。

通过将电路的输出信号与期望的参考信号做比较，设计一个反馈回路，将这种差别作为输入信号，对电路进行控制，使输出信号逐步靠近期望值。

负反馈可以通过调节放大倍数、输入电阻和输出电阻等参数来实现静态工作点的稳定。

比如，在放大器电路中，可以通过在输出端串联负载电阻，将一部分输出信号反馈到输入端，从而稳定静态工作点。

三、使用温度补偿电路：电子元件在工作过程中会产生一定的温度效应，导致静态工作点的偏移。

为了解决这个问题，可以使用温度补偿电路，通过利用元件的热敏特性来对电路进行修正，以保持静态工作点的稳定。

常见的温度补偿电路有热敏电阻和热敏二极管等，通过测量环境的温度变化，并通过这些元件的特性调整电路的偏置，实现对静态工作点的稳定控制。

四、考虑工作环境因素：在设计电路时，还需要考虑到外界环境因素对电路的影响，如电源电压波动、温度变化、电磁干扰等。

通过对这些因素进行合理的估计和分析，可以选取合适的元件和电路结构，来保持电路的静态工作点的稳定性。

比如，可以通过使用稳压器、滤波电路、隔离电路等来解决电源电压波动的问题。

五、进行仿真和实验验证：在设计电路时，可以利用电路仿真软件对电路的静态工作点进行模拟分析，通过修改电路参数和结构，观察静态工作点的变化情况，找到最佳设计方案。

基本放大电路稳定静态工作点的原理1. 介绍基本放大电路是电子电路中最基本的一种电路，用于放大信号。

而稳定静态工作点则是保证放大器在正常工作状态下，输出信号能够准确地放大输入信号。

本文将从放大电路的基本原理出发，探讨基本放大电路稳定静态工作点的原理。

2. 放大电路的基本原理放大电路一般由输入端、输出端和放大器构成。

当输入信号进入放大器后，在放大器内部会产生一些微小的信号，通过放大器的放大作用，最终输出信号被放大。

在放大电路中，静态工作点是一个非常重要的概念，它代表了放大器电压的稳定状态，也就是放大器的直流工作点。

3. 静态工作点的稳定性静态工作点的稳定性对于放大电路的正常工作非常重要。

如果静态工作点不稳定，放大器的工作状态就会产生偏差，导致输出信号失真。

为了保证静态工作点的稳定，需要对放大电路进行合理的设计和参数选择。

4. 基本放大电路稳定静态工作点的原理为了稳定基本放大电路的静态工作点，可以采用负反馈的方法。

负反馈是通过将输出信号的一部分反馈到输入端，对输入信号进行调节，从而使得放大器的输出更加稳定。

通过合理选择放大器的工作点和参数，也可以有效地稳定静态工作点。

5. 个人观点和理解基本放大电路稳定静态工作点的原理其实是在工程实践中非常重要的一部分。

在电子设备中，对于信号的放大和稳定都是非常重要的需求。

通过理解和掌握基本放大电路稳定静态工作点的原理，能够更好地进行电子电路的设计和应用，为实际工程提供更多的可能性。

6. 总结通过本文的探讨，我们了解了基本放大电路稳定静态工作点的原理，包括放大电路的基本原理、静态工作点的稳定性以及稳定静态工作点的原理。

在工程应用中，我们需要通过合理的设计和参数选择来稳定放大电路的静态工作点，从而保证放大器的正常工作。

希望本文能够给您带来一些启发和帮助。

基本放大电路是电子电路中最基本的一种电路，用于放大信号。

在实际应用中，基本放大电路的稳定性是至关重要的，而稳定静态工作点则是保证放大器在正常工作状态下，输出信号能够准确地放大输入信号的重要因素。

稳定静态工作点的方法
稳定静态工作点是指在电子电路中，通过调整电路的参数或设计合理的反馈网络，使得电路在稳定工作状态下的工作点不受外界因素的干扰，保持在某一固定的状态。

以下是稳定静态工作点的常用方法：
1. 负反馈控制: 通过引入合适的负反馈网络，将输出信号与输入信号之间进行相减运算，从而抑制系统中的波动。

负反馈可以使得工作点更稳定并减小元件的非线性影响。

2. 合理选择工作点: 在设计电路时，选择适当的电压和电流工作点，使得元件工作在其最线性区域，以减小工作点的波动。

此外，还需检查电路中每个元件的参数，确保它们在其指定的工作范围内。

3. 温度稳定: 元件的工作温度对稳定工作点也有影响。

在设计电路时，需要考虑元器件的温度系数和温度特性，以避免工作点随温度的变化而产生不稳定。

4. 电源稳定: 保证电路供电稳定是维持工作点稳定的关键。

采用合适的电源滤波和稳压技术，确保电路供电电压平稳、无波动。

5. 确定合适的偏置电压: 对于需要有偏置的电路（如放大电路），通过调整偏置
电源电压或使用适当的偏置电流源，来确保工作点稳定。

6. 负载适配: 对于有负载的电路，需要合理匹配负载和电路输出。

通过合理选择输出阻抗和负载匹配网络，来保持工作点的稳定。

7. 运放的使用: 在一些特殊的电路中，可以使用运放（操作放大器）来实现对工作点的控制和调整。

运放可以通过反馈网络和运放的增益特性，实现对工作点的稳定控制。

通过上述方法，可以有效地实现稳定静态工作点，提高电路的稳定性和性能。

但需要根据具体的电路和设计要求，结合实际情况进行选用和调整。
