流水灯的工作原理流水灯是一种常见的装饰灯具,它通过一组 LED 灯珠按照特定的节奏依次点亮和熄灭,呈现出像水流一样流动的效果。
它的工作原理如下:1. 灯珠的排列:流水灯通常由多个 LED 灯珠组成,这些灯珠按照顺序排列在一个电路板上。
排列的顺序可以是线性的,也可以是环形的,这取决于具体设计。
2. 控制电路:流水灯内部配备了一个或多个控制电路,用于控制LED 灯珠的点亮和熄灭。
这些控制电路通常包括时钟电路、计数电路和驱动电路等。
3. 时钟电路:时钟电路用于生成一个稳定的时钟信号,用于控制 LED 灯珠点亮和熄灭的时间间隔。
时钟信号可以由晶体振荡器产生,也可以由其他方式生成。
4. 计数电路:计数电路用于记录当前 LED 灯珠的位置,以确定下一个需要点亮或熄灭的灯珠。
计数电路可以采用二进制或其他编码方式来表示。
5. 驱动电路:驱动电路负责根据计数电路的信号控制 LED 灯珠的点亮和熄灭。
当计数电路输出一个特定的信号时,驱动电路会给对应的 LED 灯珠提供足够的电流,使其点亮。
当计数电路输出其他信号时,驱动电路会切断电流,使灯珠熄灭。
6. 点亮顺序:通过适当地设置时钟电路和控制逻辑,流水灯可以按照指定的顺序点亮和熄灭 LED 灯珠。
常见的点亮顺序有从左到右、从右到左、从中间向两侧等。
7. 灯效控制:流水灯通常还提供不同的灯效控制,包括亮度调节、颜色变化等。
这些控制可以通过额外的电路和元件实现,使流水灯具备更多样化的效果。
综上所述,流水灯通过控制电路中的时钟电路、计数电路和驱动电路,按照特定的点亮顺序实现 LED 灯珠的流动效果。
通过控制不同的信号和参数,流水灯可以呈现出各种精彩的灯光效果。
流水灯电路的制作一、概述:随着电子技术的快速发展尤其是数字技术的突飞猛进,多功能流水灯凭着简易,高效,稳定等特点得到普遍的应用。
在各种娱乐场所、店铺门面装饰、家居装潢、城市墙壁更是随处可见,与此同时,还有一些城市采用不同的流水灯打造属于自己的城市文明,塑造自己的城市魅力。
目前,多功能流水灯的种类已有数十种,如家居装饰灯、店铺招牌灯等等。
所以,多功能流水灯的设计具有相当的代表性。
多功能流水灯,就是要具有一定的变化各种图案的功能,主要考察了数字电路中一些编码译码、计数器原理,555定时器构成时基电路,给其他的电路提供时序脉冲,制作过程中需要了解相关芯片(NE555、CD4017)的具体功能,引脚图,真值表,认真布局,在连接过程中更要细致耐心。
二、电路原理图三、电路工作原理多功能流水灯原理电路图如上图所示。
原理电路图由振荡电路、译码电路和光源电路三部分组成。
本文选用的脉冲发生器是由NE555与R2、R3及C1组成的多谐振荡器组成。
主要是为灯光流动控制器提供流动控制的脉冲,灯光的流动速度可以通过电位器R3进行调节。
由于R3的阻值较大,所以有较大的速度调节范围。
灯光流动控制器由一个十进制计数脉冲分配器CD4017和若干电阻组成。
CD4017的CP端受脉冲发生器输出脉冲的控制,其输出端(Q0~Q9)将输入脉冲按输入顺序依次分配。
输出控制的脉冲,其输出控制脉冲的速度由脉冲发生器输出的脉冲频率决定。
10个电阻与CD4017的10个输出端Q0~Q9相连,当Q0~Q9依次输出控制脉冲时10个发光二极管按照接通回路的顺序依次发光,形成流动发光状态,即实现正向流水和逆向流水的功能。
电源电路所采用的电源为5V。
四、PCB板的设计五、元器件清单六、电路的组装与调试1、电路的组装方法和步骤(1)筛选元器件。
对所有购置的元器件进行检测,注意它们的型号、规格、极性,应该保质量。
(2)按草图在PCB板上组装并焊接。
要求:①元器件布局整齐、美观,同类型元器件高度一致;②焊接良好,无虚焊、错焊、连焊等缺陷。
流水灯的实验原理及步骤流水灯(也称为跑马灯)是一种由多个LED灯组成的电子显示器件,常常被用于电子实验、电子产品展示等场合中。
流水灯可以通过变化发光的方式来传递信息或者装饰环境,具有简单、实用、灵活的特点。
下面将详细介绍流水灯的实验原理及步骤。
实验原理:流水灯的实现原理是通过控制每个LED灯的点亮与熄灭来形成一种连续而有序的动画效果,使得LED灯看起来像是在“流水”一样运动。
一般来说,流水灯采用的是LED的时分多路复用技术,即通过定时器控制每个LED点亮和熄灭的时刻,使得它们按照一定的顺序依次发光。
实验步骤:1. 准备材料:LED灯(数量根据需要决定)、电阻(限流电阻,选择合适的阻值)、电路板、导线、面包板或焊接工具等。
2. 连接电路:根据所需的LED数量,设计电路图,按照图上的连线方式将LED 连接到电路板上,注意保持连线的正确性。
3. 添加电阻:根据LED的工作电压和电流需求,计算每个LED对应的限流电阻的阻值,将电阻依次与LED进行串联连接。
4. 供电测试:将电路板连接到电源上,确认电源电压是否符合LED的工作电压要求。
注意检查整个电路的连线是否正确,电阻是否接在了正确位置。
5. 编写程序:使用单片机或其他控制芯片来控制LED的点亮和熄灭。
根据所采用的开发平台和编程语言,编写相应的代码,控制每个LED的状态和时间间隔。
6. 调试程序:将编写好的程序下载到控制芯片中,并连接到电路板上。
通过电脑或其他输入设备控制程序运行,观察LED的点亮和熄灭效果。
根据需要调整程序中每个LED的点亮时间和顺序,使得LED灯看起来像是在流水一样运动。
7. 完善电路:根据实际需求,可以设计并添加其他功能模块,如按键控制、调节亮度等。
总结:流水灯实验是一种常见的电子实验,通过控制LED灯的点亮和熄灭来形成一种连续的流动效果。
实验的原理是利用LED的时分多路复用技术和控制芯片的编程来实现。
实验步骤包括准备材料、连接电路、添加限流电阻、供电测试、编写程序、调试程序和完善电路等。
数字电子课程设计——多功能流水灯学院:电子信息工程系专业、班级:自动化132602班目录一、设计任务与要求 (3)二、总体框图 (3)三、选择器件: (4)四、功能模块 (13)五、总体设计电路图: (16)六.课程设计心得体会 (17)七、出现的问题 (17)八、参考文献 (18)多功能流水灯一、设计任务与要求1.要求彩灯有单向流水效果。
2.彩灯的流向可以改变。
可以正向流水,也可以逆向流水。
灯流动的方向可以手控,也可以自控,自控往返变换时间为5秒钟。
3.彩灯可以间歇流动,10秒钟间歇一次,间歇时间为一秒。
4. 彩灯的流速以人眼看清为准。
二、总体框图(一)设计思路:彩灯流水控制电路,其主要部分是实现定时功能,即在预定的时间到来时,产生一个控制信号来控制彩灯的流向,间歇等,可利用中规模集成器件可逆计数器和译码器来实现正,逆流水功能,利用组合电路实现自控,手控方向控制等.利用555定时器组成一个多谐振荡器,发出连续脉冲,作为计数器的时钟脉冲源。
彩灯流向可以改变,应该选用加减计数器,但考虑到加减计数器无法实现时间间歇,所以不考虑。
计数器的输出接寄存器以实现流水的效果。
如图(1-1)所示:图(1-1):多功能流水灯总体框图用74LS161N芯片16进制同步计数器及非门、四输入与门实现8个彩灯间歇1秒的功能,用74LS194N双向移位寄存器。
来实现正向逆向流水的功效。
三、选择器件(一)555定时器(1)555内部简介:国产双极型定时器CB555电路结构图。
它是由比较器C1和C2,基本RS触发器和集电极开路的放电三极管T D三部分组成。
V H是比较器C1的输入端V12是比较器C2的输入端。
C1和C2的参考电压V R1和V R2由V CC经三个五千欧电阻分压给出。
在控制电压输入端V CO悬空时,V R1=2/3V CC,V R2=1/3V CC。
如果V CO外接固定电压,则V R1=V CO,V R2=1/2V CO.R D是置零输入端。
流水灯的原理和应用1. 概述流水灯是一种常见的电子显示器件,通过多个LED灯依次点亮或熄灭,产生流动效果。
它在电子产品、广告灯箱、装饰灯具等领域被广泛应用。
本文将介绍流水灯的原理和应用。
2. 原理流水灯的原理是通过控制LED灯的亮灭顺序,使得LED灯看起来像是流动的效果。
其基本原理如下:•使用微控制器或其他控制电路对多个LED灯进行顺序控制;•在每个时间段内依次点亮或熄灭相应的LED灯。
3. 原理详解3.1 使用微控制器流水灯通常采用微控制器作为控制核心。
微控制器通过程序控制,依次点亮或熄灭LED灯,实现流动效果。
具体实现过程如下: 1. 初始化:微控制器初始化相关寄存器和引脚,准备控制流水灯的操作;2. 点亮LED灯:根据设定的时间间隔,依次点亮LED灯。
可通过设置引脚的电平来点亮LED灯; 3. 熄灭LED灯:在每个时间段的最后,熄灭之前点亮的LED灯; 4. 更新控制:根据设定的顺序和时间间隔,更新LED灯的选择,继续点亮和熄灭LED灯,形成流动效果。
3.2 使用其他控制电路除了微控制器,还可以使用其他电子电路来实现流水灯的控制。
例如,使用计时器芯片、逻辑门电路等来控制LED灯的亮灭顺序。
具体实现方式根据电路设计的不同而有所不同。
4. 应用流水灯在各个领域都有广泛的应用。
以下是一些常见的应用场景:4.1 电子产品流水灯被广泛应用于电子产品中,如电子表、计算器、音乐节拍器等。
它们可以通过流动的灯光提供更直观的显示效果。
4.2 广告灯箱在广告灯箱中,流水灯被用于制作各种吸引眼球的效果。
通过流动的灯光,可以吸引行人的目光,提高广告的传达效果。
4.3 装饰灯具流水灯还广泛应用于室内外装饰灯具中,如节日装饰、景观照明等。
通过不同的亮灭顺序和颜色变化,营造出独特的氛围效果。
5. 总结流水灯是一种通过控制LED灯的亮灭顺序,产生流动效果的显示器件。
它广泛应用于电子产品、广告灯箱和装饰灯具等领域。
通过使用微控制器或其他控制电路实现LED灯的顺序控制,流水灯可以展现出各种吸引眼球的效果。
目录前言 (2)第一章多功能流水灯的设计方案 (3)1.多功能流水灯的设计方案及框图 (3)1.1 基本要求设计方案 (3)1.2 提高设计方案 (3)1.3 设计框图 (3)第二章多功能流水灯设计方案单元模块电路设计 (4)2.多功能流水灯电路的设计 (4)2.1 多功能流水电路 (4)2.2 多功能流水灯的提高电路 (5)第三章试验的调试与分析 (6)第四章结论 (7)后记 (8)参考文献 (8)附录 (9)前言随着社会的不断发展,人民生活水平的提高,流水灯在现实生活中所起的作用越来越重要。
流水灯简易轻巧,外貌美观,能呈现多彩的颜色。
在现实生活中起到了广泛的应用。
在繁忙的交通路段,伞烁着的流水交通灯,提醒着人民要遵纪交通规则,在繁忙的大街上,伞烁的流水灯无不吸引过路人的眼球,甚至在自动门上都装有自动流水灯,告诉人们的时间和日期。
流水灯无处不在。
所以说多功能流水灯电路的设计可以使我们进一步了解流水灯,感受流水灯给我们生活带来的方便。
多功能流水灯的设计要求在预定的时间到来时,会产生一个控制信号控制彩灯的流向、间歇等,彩灯流向可以随着电路的改变而改变,并具有自控、手控、流向控制功能等。
主要参考数字电路中计数器的原理。
NE555定时器的作用等相关知识在设计的过程中需要了解相关芯片(CD4017、NE555)的具体功能,引脚值、引脚图、真值表。
认真连接设计电路,由于最后流水灯的流向十分的清晰和稳定,所以所得的结果测试十分简洁并且很成功。
经过资料的查阅,小组的讨论,以及几种方案的比较,选定方案参考如下:整个流水灯的电路由振荡电路、译码电路和光源电路组成,振荡电路的组成包括3个电容、一个电阻器和一个继电器及NE555定时器构成。
译码电路的组成包括芯片CD4017。
光源电路的组成包括若干电阻个若干二极管。
第一章多功能流水灯的设计方案1.多功能流水灯的设计方案及框图1.1 基本要求设计方案1) 设计一个多功能彩灯流水控制电路。
流水灯原理
流水灯是一种多个灯泡依次亮起的效果灯。
它的原理如下:
1. 流水灯的基本组成部分是一串串的灯泡,通常是LED灯泡。
这些灯泡按照一定的顺序连接起来,形成一个环状。
2. 流水灯需要一个控制器来控制灯泡的亮灭顺序。
控制器通常由微控制器或者电路实现,它能够按照设定的程序来控制灯泡的亮灭。
3. 在流水灯开始工作时,控制器将第一个灯泡点亮。
然后,控制器根据设定的程序依次熄灭前一个灯泡,点亮下一个灯泡,使得灯泡的亮灭看起来像是水流一样流动。
4. 当控制器完成一次亮灭循环后,流水灯会继续按照相同的顺序进行亮灭,从而形成持续流动的效果。
5. 流水灯的控制器可以通过调整程序中灯泡的亮灭顺序、亮灭时间间隔等参数来实现不同的流水灯效果。
总之,流水灯通过控制器依次点亮和熄灭灯泡,使灯泡的亮灭看起来像是水流一样流动,从而创造出独特的灯光效果。
流水灯原理的应用1. 什么是流水灯?流水灯是一种常见的电路实验器件,由多个LED灯组成的电路。
当流水灯电路工作时,一串LED灯会依次亮起,然后逐渐熄灭,再依次亮起,如此循环往复,就像一道流水在灯串之间不断流动一样。
2. 流水灯原理流水灯的原理是通过时序控制,使得每个LED灯在适当的时间点亮起。
常见的实现方式是利用计时器芯片或者微控制器来产生适当的时序信号,控制LED灯的亮灭。
3. 流水灯的应用流水灯有着广泛的应用场景,以下是一些常见的应用领域:3.1 节日装饰流水灯常常被用来装饰节日场景,如圣诞节、新年等,给人们带来欢乐和喜庆的氛围。
通过控制灯珠的亮灭和时序,可以打造出各种炫彩的灯光效果,让节日更加热闹。
3.2 景观照明在城市景观照明中,流水灯也发挥了重要作用。
通过在建筑物外墙、河道、公园等地方布置流水灯,可以创造出迷人的光影效果,增添了城市的夜间亮丽景观。
3.3 广告标识流水灯可以被应用于广告标识中,用来吸引人们的目光,给人留下深刻的印象。
通过控制亮灭的灯珠和时序,可以展示出不同的文字、图案,吸引人们的关注。
3.4 车辆制动灯在汽车、摩托车等车辆上,流水灯也被应用于制动灯。
当车辆刹车时,流水灯上的LED灯会依次亮起,形成流动的效果,提醒后方车辆注意减速。
3.5 建筑装饰在建筑物外墙、室内装饰等领域,流水灯被广泛应用于打造独特的建筑装饰效果。
通过设置适当的亮度、颜色和时序,可以创造出丰富多彩、具有艺术感的灯光效果,为建筑增添了魅力。
4. 流水灯的优势与传统的灯具相比,流水灯具有以下几点优势:•节能环保:流水灯采用LED作为光源,相比传统的白炽灯、荧光灯等照明设备,能够大大节约能源,并且没有有害物质的排放。
•寿命长:LED灯的寿命相对较长,一般可以达到数千小时以上,使用寿命远远超过传统灯具。
•安全可靠:LED灯具体积小,发热量低,不易破碎,同时具备较高的防水防尘能力,能够在各种恶劣环境下正常工作。
流水灯电路的制作一、概述:随着电子技术的快速发展尤其是数字技术的突飞猛进,多功能流水灯凭着简易,高效,稳定等特点得到普遍的应用。
在各种娱乐场所、店铺门面装饰、家居装潢、城市墙壁更是随处可见,与此同时,还有一些城市采用不同的流水灯打造属于自己的城市文明,塑造自己的城市魅力。
目前,多功能流水灯的种类已有数十种,如家居装饰灯、店铺招牌灯等等。
所以,多功能流水灯的设计具有相当的代表性。
多功能流水灯,就是要具有一定的变化各种图案的功能,主要考察了数字电路中一些编码译码、计数器原理,555定时器构成时基电路,给其他的电路提供时序脉冲,制作过程中需要了解相关芯片(NE555、CD4017)的具体功能,引脚图,真值表,认真布局,在连接过程中更要细致耐心。
二、电路原理图三、电路工作原理多功能流水灯原理电路图如上图所示。
原理电路图由振荡电路、译码电路和光源电路三部分组成。
本文选用的脉冲发生器是由NE555与R2、R3及C1组成的多谐振荡器组成。
主要是为灯光流动控制器提供流动控制的脉冲,灯光的流动速度可以通过电位器R3进行调节。
由于R3的阻值较大,所以有较大的速度调节范围。
灯光流动控制器由一个十进制计数脉冲分配器CD4017和若干电阻组成。
CD4017的CP端受脉冲发生器输出脉冲的控制,其输出端(Q0~Q9)将输入脉冲按输入顺序依次分配。
输出控制的脉冲,其输出控制脉冲的速度由脉冲发生器输出的脉冲频率决定。
10个电阻与CD4017的10个输出端Q0~Q9相连,当Q0~Q9依次输出控制脉冲时10个发光二极管按照接通回路的顺序依次发光,形成流动发光状态,即实现正向流水和逆向流水的功能。
电源电路所采用的电源为5V。
四、PCB板的设计五、元器件清单六、电路的组装与调试1、电路的组装方法和步骤(1)筛选元器件。
对所有购置的元器件进行检测,注意它们的型号、规格、极性,应该保质量。
(2)按草图在PCB板上组装并焊接。
要求:①元器件布局整齐、美观,同类型元器件高度一致;②焊接良好,无虚焊、错焊、连焊等缺陷。

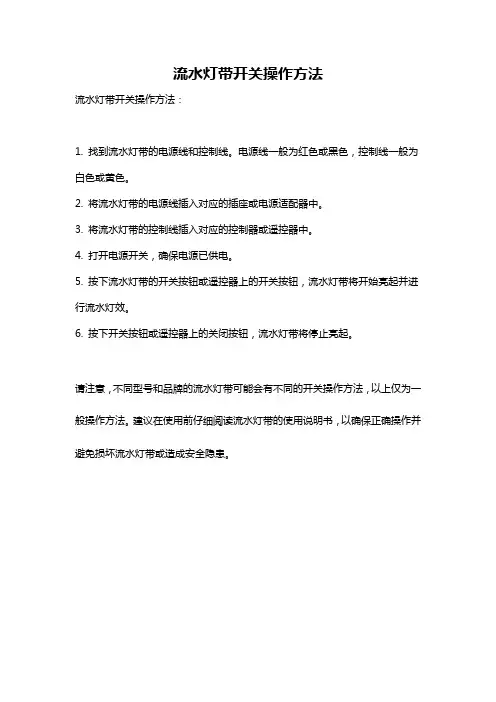

流水灯带开关操作方法
流水灯带开关操作方法:
1. 找到流水灯带的电源线和控制线。
电源线一般为红色或黑色,控制线一般为白色或黄色。
2. 将流水灯带的电源线插入对应的插座或电源适配器中。
3. 将流水灯带的控制线插入对应的控制器或遥控器中。
4. 打开电源开关,确保电源已供电。
5. 按下流水灯带的开关按钮或遥控器上的开关按钮,流水灯带将开始亮起并进行流水灯效。
6. 按下开关按钮或遥控器上的关闭按钮,流水灯带将停止亮起。
请注意,不同型号和品牌的流水灯带可能会有不同的开关操作方法,以上仅为一般操作方法。
建议在使用前仔细阅读流水灯带的使用说明书,以确保正确操作并避免损坏流水灯带或造成安全隐患。
多路流水灯课程设计一、教学目标本课程的教学目标是让学生了解并掌握多路流水灯的工作原理和设计方法,培养学生的电子技术和编程能力。
具体目标如下:知识目标:使学生了解多路流水灯的电路原理,掌握常用的数字逻辑元件及其功能,了解编程语言的基本语法。
技能目标:培养学生进行多路流水灯设计和搭建的能力,提高学生的编程和调试技能,使学生能够独立完成简单的电子项目。
情感态度价值观目标:培养学生对电子技术的兴趣和热情,提高学生的问题解决能力和创新意识,使学生认识到电子技术在现代社会中的重要性。
二、教学内容本课程的教学内容主要包括多路流水灯的电路原理、数字逻辑元件的使用、编程语言的学习和电子项目的实践。
具体安排如下:1.多路流水灯的电路原理:介绍多路流水灯的基本概念、工作原理和电路图。
2.数字逻辑元件的使用:介绍常用的数字逻辑元件如逻辑门、触发器、计数器等,并学习其功能和应用。
3.编程语言的学习:学习编程语言的基本语法和编程技巧,掌握编写程序的方法。
4.电子项目的实践:进行多路流水灯的设计和搭建,通过实践提高学生的电子技术应用能力。
三、教学方法为了激发学生的学习兴趣和主动性,本课程将采用多种教学方法,如讲授法、讨论法、案例分析法和实验法等。
1.讲授法:通过讲解多路流水灯的电路原理和数字逻辑元件的使用,使学生掌握基本概念和理论知识。
2.讨论法:通过小组讨论,引导学生深入思考和探讨问题,提高学生的理解能力和问题解决能力。
3.案例分析法:通过分析典型的多路流水灯设计案例,使学生了解实际应用中的问题和解决方法。
4.实验法:通过动手搭建和调试多路流水灯,培养学生的实践能力和创新意识。
四、教学资源为了支持教学内容和教学方法的实施,丰富学生的学习体验,将选择和准备以下教学资源:1.教材:选用合适的电子技术教材,提供系统的理论知识学习。
2.参考书:提供相关的参考书籍,供学生深入学习和拓展知识。
3.多媒体资料:制作多媒体课件和教学视频,以直观的方式展示电路原理和编程技巧。
心形流水灯设计原理
心形流水灯是一款综合多彩灯带、音乐控制灯、延时功能的智能装饰灯,它可以极具艺术美感地装点房间室外空间。
心形流水灯使用LED灯珠、电子电路技术和音乐控制技术,聚合在一起,它能够根据用户的设置,实现彩色变化、渐变变色及跟随音乐的节奏律动等功能,给人以多彩的视觉感受。
心形流水灯的原理如下:首先,根据控制要求,通过控制电路板连接相应的灯具,实现对各个灯具的控制,如果要实现彩色变化、渐变变色及跟随音乐的节奏律动,则需要将控制电路板和电脑软件结合起来使用。
其次,音乐控制灯需要使用麦克风来监听音乐信号,并将其转换为指令发送给控制电路板,以便实现跟随音乐的节奏律动等功能。
最后,控制器会根据音乐的节奏和动作,生成控制信号,通过控制电路板驱动灯具随着音乐变化,实现多彩变化的效果。
心形流水灯小巧、环保、安全,可替代传统电源装饰灯,具有节能减排的保护环境的效果。
它不仅可以满足各种变彩诉求,而且可以随着音乐节奏变化,增强视觉冲击力。
它还可以延时,可以让观看者们享受到舒服而持久的光线,让我们的生活更加温馨舒适!。
、设计要求1. 以8或10个指示灯作为显示器件,能自动的从左到右、从右到左自动的依次被点亮,如此周而复始,不断循环。
2•打开电源时控制器可自动清零,每个指示灯被点亮的时间相同约为0.5S〜2S范围内。
3.用计算机画出设计电路图,进行仿真分析验证其正确性。
4.写设计说明书一份(画总原理框图以及说明主要工作原理,单元电路的设计和元器件的选择,画出完整的电路图和元器件明细表,收获、体会及建议)二、设计的作用,目的1. 作用利用控制电路可使彩灯(例如霓虹灯)按一定的规律不断的改变状态,不仅可获得良好的观赏效果,且可以省电(与彩灯全亮相比)。
2. 目的用NE555芯片,74LS151芯片,74LS163芯片,74LS194,以及一些逻辑门芯片完成彩灯控制器。
三、设计的具体实现1 .系统概述接通电源时,555占空比可调振荡器产生1s 单位的脉冲,脉冲送到下一个模块74LS151计数器,目的实现模5计数器,达到每五秒生成一个脉冲输向下一个芯片74LS194移位寄存器以及计数器74LS163进而彩灯在脉冲的作用下依次点亮,并实现循环,完成实验要求。
2. 总体思路先用555定时器用来生成1s标准单位cp脉冲,把脉冲给计数器74LS151,通过74LS151形成模5加法计数器,再将74LS151输出信号供给74LS194移位寄存器输入端,Q o,Q,Q和Q接彩灯然后连接几个逻辑门,把74LS194接成环形计数器。
就能实现基本电路要求。
3. 方案设计总体电路共分三大块。
第一块实现时钟信号的产生;第二块实现灯亮灭情况的演示;第三块实现灯亮灭的控制及节拍控制m m冏⑤Vcc Vo V H V CO )CB555 GND V D V O R DLj U1 10图1(A)001 uFHF4.7 uF■y——150 k Ohm--- *—wv_3.1单元模块的设计与组成1.占空比可调振荡器555集成电路是8脚封装,双列直插型,如图1(A)所示,按输入输出的排列可看成如图1(B)所示。
LED流水灯设计流水灯(also known as running lights)是一种常见的LED灯设计,它由一系列LED灯组成,可以连续地亮起和熄灭,就像水流般流动。
流水灯设计常见于节日装饰、舞台演出和彩灯效果等场合,具有独特的美观效果。
下面将介绍流水灯的原理、设计步骤以及相关应用。
一、流水灯原理流水灯的原理基于LED灯的亮灭控制和串并联电路的设计。
LED灯的亮灭控制是通过直流电源及驱动电路实现的,而流水灯的流动效果则是通过不同的亮灭顺序实现的。
具体原理如下:1.LED灯亮灭控制:LED灯是一种直流电源下的电子元件,在正向电流的作用下,LED灯发光;而在反向电流下,LED灯熄灭。
通过控制LED灯的电流流向,可以实现其亮灭控制。
2.串并联电路:将多个LED灯连接在一起时,可以采用串联或并联的方式。
串联时,LED灯依次连接在电路中,电流在各个LED灯之间流动;并联时,LED灯同时连接在电路中,电流在各个LED灯之间分流。
流水灯设计通常采用串联电路,通过控制电流流向的方式,实现LED灯的亮灭顺序。
二、设计步骤流水灯的设计步骤包括电路设计和程序编写两个方面。
具体步骤如下:1.电路设计:首先确定流水灯的LED灯数量和排列方式,然后根据输入电压和LED灯额定电压选择适当的电阻,用于限流并防止过电流。
接下来,根据串联电路的特性,设计LED灯的串联方式和连接顺序。
最后,根据电路设计,连接LED灯和电阻。
2. 程序编写:使用相应的开发工具,编写控制LED灯亮灭顺序的程序。
程序可以通过控制IO口电平的高低实现LED灯的亮灭控制。
流水灯设计中常用的控制方式有定时控制和状态机控制。
定时控制是通过设定每个LED灯的亮灭时间来实现,例如每隔100ms亮灭一个LED灯;状态机控制是通过设置多个状态,根据当前状态判断下一个LED灯的亮灭顺序。
三、相关应用流水灯设计在日常生活和各种场合都有广泛的应用1.节日装饰:流水灯常用于节日装饰,如圣诞节、新年等,给人们带来欢乐和节日气氛。
多功能流水灯设计毕业设计毕业设计:多功能流水灯设计一、引言多功能流水灯是一种常见的电子灯具,其特点是能够根据预定的规律产生流动的灯光效果。
在本毕业设计中,我们将设计一款具有多种功能的流水灯,包括不同的灯光模式切换、亮度调节等功能。
本设计将以STM32微控制器作为核心控制器,并通过外部电路和软件编程实现多种流水灯效果。
二、设计方案1.硬件设计本设计中,我们将使用STM32微控制器作为核心控制器,具有丰富的GPIO引脚和定时器功能。
通过连续改变GPIO引脚的电平状态,我们可以实现流水灯的亮灭效果。
同时,我们还将使用一些外部元件,如电阻、电容和三极管等,来实现灯光的亮度调节和控制。
2.软件设计本设计将使用Keil C编译环境进行软件开发。
首先,我们需要编写相关的GPIO和定时器驱动程序,实现对流水灯的控制。
其次,我们还需要编写额外的模式切换和亮度调节功能的程序,通过按键或旋钮等输入方式来改变流水灯的工作模式和亮度。
三、具体实现1.灯光模式切换功能我们将设计一个菜单界面,通过按键输入来切换不同的流水灯工作模式。
在菜单界面中,用户可以选择要显示的流水灯模式,如单色流水灯、多色流水灯等。
通过编写相应的程序代码,我们可以通过按键触发事件来实现模式的切换。
2.亮度调节功能我们将使用旋钮或调光器等输入方式来实现对流水灯亮度的调节功能。
通过读取旋钮当前的位置或调节器的电阻值,我们可以确定亮度的大小。
然后,我们将通过改变PWM信号的占空比来实现对流水灯亮度的控制。
3.故障检测和保护功能为了保证流水灯在长时间使用过程中的稳定性和安全性,我们还将设计故障检测和保护功能。
例如,我们可以通过检测电流和电压等参数来判断灯管是否损坏,并及时发出警报提醒用户更换。
同时,我们还可以设置过压、过流和过载保护功能,以防止灯具因异常情况而损坏。
四、测试与验证在完成硬件和软件设计后,我们将进行测试和验证。
首先,我们将验证流水灯的各项功能是否正常工作,包括模式切换、亮度调节等。
三种流水灯设计实践报告学院:机械与电子工程学院班别:09电子信息工程3班课程:西门子PLC与工业网络技术指导老师:孙亚飞老师组员:罗龙标2号陈淼珊43号蒋家涛46号梁康祥51号一、第一种流水灯(脉冲定时器(SP))脉冲定时器方框图线圈图-(SP)-(1)脉冲定时器的时序功能图(2)脉冲定时器(SP)的工作原理由时序图可得,脉冲定时器的特点是在任何情况下只要起动输入端S有上升沿信号,定时器就被触发,并从TV预设时间值处重新开始定时,且定时器常开触点闭合,Q端输出1;在定时期间内,如果S端保持高电平1不变,则定时器运行到定时时间值结束,此时定时器常开触点释放,Q端由1变为0;如果定时期间,S端断开(由1变为0),则定时器停止运行,常开触点也随即释放,Q端输出为0。
从时序图看,定时器的运行在S端控制下呈现脉冲状,故称为脉冲定时器。
不论S端处于何种状态,只要复位端R的状态由0变为1,则定时器就被复位,Q端输出变为0,定时器常开触点断开。
(3)、流水灯的程序图(4)第一种流水灯仿真图(5)流水灯的工作原理当开关I0.0闭合的时候,脉冲定时器T0开始计时,在T0计时时间中,灯Q0.0开始工作,之后T0定时结束定时器常开触点释放,Q0.0停止工作,所以Q0.0常闭触点同时给T1一个上升沿,T1就开始计时,灯Q0.1开始工作、、、、、一直到Q0.3停止工作,Q0.3同时又给一个上升沿给T0,脉冲定时器T0又开始计时、、、、、以此循环,就可实现从Q0.0 到Q0.3 循环,再加上另外的灯,工作原理相同二、第二种流水灯(扩展脉冲定时器(SE))脉冲定时器方框图线圈图-(SE)- (1)扩展脉冲定时器的时序功能图(2)扩展脉冲定时器(SP)的工作原理由时序图可得,当起动输入端S有上升沿信号,定时器开始定时,定时期间定时器常开触点闭合,Q端输出高电平1,且保持到定时结束,之后变为0,常开触点断开;在定时期间内,即使S端变为0,定时器继续定时;如果在定时期间,S端重新触发定时器(即在定时期间S端又来一个上升沿信号),则定时器被重新起动,并从预设值开始定时。
流水灯————LED点阵艺术组别:______A-14______组员: ___刘洁敏_________黎芷晴 ________李宝如_______摘要电子技术的快速发展尤其是数字技术的突飞猛进,多功能流水灯凭着简易,高效,稳定等特点得到普遍的应用。
在各种娱乐场所、店铺门面装饰、家居装潢、城市墙壁更是随处可见,与此同时,还有一些城市采用不同的流水灯打造属于自己的城市文明,塑造自己的城市魅力。
目前,多功能流水灯的种类已有数十种,如家居装饰灯、店铺招牌灯等等。
所以,多功能流水灯的设计具有相当的代表性。
目录目录1.系统总方案设定 (4)1.1系统总体硬件方案选择............................................................. .... .. (4)1. 1.1LED发光显示二级管 (4)1.2 系统总体软件方案选择............................................................. (4)1.2.1 单片机编程语言.................................................................... . (5)1.3 主要元器件介绍........................................................................... . (5)1.3.1 ST89C52的介绍........................................................ .. (5)2.系统硬件方案设定........................................................ ................ ................ (5)2.1 硬件整体设计概述及功能分析 (5)2.1.1系列单片机简介.......................................................................... . (5)2.2.LED点阵的制作........................ ....................... .. (6)2.2.1 3D LED点阵的焊接....................................... . (6)3.系统软件方案设定............................................ ....................... . (6)3.1点阵源代码............................................. ....................... . (6)1.系统总方案设定1.1. 1 LED发光显示二级管压器稳压输出作为工作电压。
流水灯的运行原理应用概述流水灯是一种具有循环闪烁效果的灯光装置,通过控制各个LED灯的亮灭状态,从而实现流水般的光效。
流水灯广泛应用于各种场景,如节日庆典、建筑装饰、广告牌等。
本文将介绍流水灯的基本原理及其应用。
原理流水灯的基本原理是通过控制LED灯的亮灭状态和顺序,使得灯光呈现出一种连续变化的效果。
常见的流水灯使用的是多个LED灯串联而成的电路,通过改变LED灯的电流亮度和亮灭状态,从而产生动态的流水灯效果。
基本组成流水灯的基本组成包括LED灯、控制电路和电源。
LED灯是产生光效的关键元件,控制电路负责控制LED灯的亮灭状态和顺序,电源提供所需的电能。
在流水灯的电路中,通常还会加入一些电阻、电容等元件用于调节电流和延时。
工作模式流水灯的工作模式可以分为两种:单向流水灯和双向流水灯。
单向流水灯单向流水灯即LED灯在一个方向上依次亮起或熄灭,如从左到右或从右到左。
工作原理如下: - 第一个LED灯亮起。
- 第二个LED灯亮起,第一个LED灯熄灭。
- 第三个LED灯亮起,第二个LED灯熄灭。
- 依此类推,直到最后一个LED灯亮起。
双向流水灯双向流水灯即LED灯在两个方向上交替亮起或熄灭,形成一种来回流动的效果。
工作原理如下: - 第一个LED灯亮起。
- 第二个LED灯亮起,第一个LED灯熄灭。
- … - 倒数第二个LED灯亮起,最后一个LED灯熄灭。
- 最后一个LED灯亮起,倒数第二个LED灯熄灭。
- 依此类推,形成来回流动的效果。
应用场景流水灯由于其动态的光效和简单的结构,被广泛应用于各个领域。
节日庆典流水灯常用于各种节日庆典活动中,如春节、圣诞节等。
通过将流水灯悬挂在街道、广场、商场等场所,能够营造出热闹、喜庆的氛围。
建筑装饰流水灯常用于建筑物的外部装饰,如高楼大厦、桥梁、喷泉等。
通过流水灯的循环闪烁,能够增添建筑物的美感和吸引力。
广告牌流水灯也常用于商业广告牌中,通过流水灯的动态效果吸引人们的注意力,提高广告的曝光率和效果。
西安欧亚学院信息工程学院
数字电子技术课程设计报告
题目名称多功能流水灯
班级学号通信工程
学生姓名
指导教师
目录
1、目的、任务及要求 (2)
1.1 目的 (2)
1.2 任务 (2)
1.3 电路装配要求 (2)
1.4 设计报告要求 (2)
2、内容 (2)
2.1 电路原理图 (2)
2.2 单元电路一及原理分析 (2)
2.3单元电路二及原理分析 (4)
2.4 涉及知识点 (5)
3、仿真结果 (6)
4、实验结果 (6)
5、器件清单 (7)
6、总结 (7)
6.1 知识总结 (7)
6.2心得体会 (7)
参考文献 (8)
1、目的、任务及要求
1.1 目的:
通过本次课程设计和电路装调实践,验证所学专业理论,加深概念理解,培养和提高学生的综合应用能力。
1.2 任务:
多功能流水灯设计
本设计把74LS194计数器产生的数字信号给74LS04译码器实现流水灯从左到右依次熄灭的功能,运用555多谐振荡器产生频率为1HZ 的脉冲,提供给控制电路。
1.3 电路装配要求:
(1) 熟悉器件功能、管脚及应用参数。
(2) 熟悉电路结构、原理及工作特性。
(3) 掌握电路的静态测试方法,包括:电路所用原件测试和芯片的测试。
(4) 动态测试:用发光二极管测试输出结果。
(5) 故障分析、定位及排查。
1.4 设计报告要求:
(1) 画出完整的电路图,简述工作原理及涉及的核心知识点。
(2) 调整电路前进行电路特性仿真、得出电路仿真图形。
(3) 测试结果并记录。
(4) 总结本次课程设计的收获、体会。
2、内容
2.1 电路原理图
图1
2.2 LM555CN 芯片原理分析
本设计中我们需要1Hz 的脉冲信号,周期为1S 的芯片,所以需采用555多谐振荡器。
图1为555芯片管脚图。
可利用公式求得T :
T =0.7(R1+2R2)C , 设定R1.R2为10K Ω,可算出电容C 为47uf T =0.7(10+10*2)*1000*47*0.000001=0.987
图2
1管脚:GND
2管脚:TR’触发器输入端
3管脚:V输出端
4管脚:复位输入端
5管脚:Vcd控制电压端
6管脚:TH输入端
7管脚:DISC放电端
8管脚:Vcc电源
图3为功能表:
图3
由555定时器构成的多谐振荡器如图所示,R1,R2和C是外接定时元件,电路中将高电平触发端(6脚)和低电平触发端(2脚)并接后接到R2和C的连接处,将放电端(7脚)接到R1,R2的连接处。
由于接通电源瞬间,电容C来不及充电,电容器两端电压uc为低电平,小于(1/3)Vcc,故高电平触发端与低电平触发端均为低电平,输出uo为高电平,放电管VT截止。
这时,电源经R1,R2对电容C充电,使电压uc按指数规律上升,当uc上升到(2/3)Vcc时,输出uo为低电平,放电管VT导通,把uc从(1/3)Vcc 上升到(2/3)Vcc这段时间内电路的状态称为第一暂稳态,其维持时间TPH的长短与电容的充电时间有关。
充电时间常数T充=(R1+R2)C。
图4
555多谐振荡器产生的脉冲电路
本设计由多谐振荡器产生不同频率的脉冲替代分频电路的作用,1号引脚接地,4号引脚直接电源,其余按图接入,R3为电位器,R1 R2的电阻为5kΩ,电容分别设为100nf,10nF,这样就形成了一个可变频率的稳定脉冲,调节电位器,使频率变化,就能使流水灯的变化清晰可辨。
根据公式T=0.7(R1+2R2)C、D=R1/R1+R2,其中R1、R2选用5KΩ、计算出电容为C=100nf
2.3 74LS194、74LS04芯片原理分析
74LS194寄存器:
本设计的任务是将稳定脉冲变成时间信号,实现这一功能可用寄存器,计数器等,本设计采用寄存器将稳定的脉冲信号转变为数字信号输给74LS04,因为要使流水灯流向可控,所以采用单刀双掷开关。
管脚图如图5所示。
1管脚:复位端
12.13.14.15管脚:并行输出端
3.4.5.6管脚:并行输入端
2管脚:右移串行输入端
7管脚: 左移串行输入端
8管脚:GND
9.10管脚:操作模式控制端
11管脚:时钟
16管脚:Vcc电源
图5
当清除端(CR)为低电平时,输出端(QA——QD)为低电平。
当工作方式控制端(S0、S1)为高电平时,在时钟上升沿作用下,并行数据(A—D)被送入相应的输出端(QA—QD)。
此时串行数据(SR、SL)被禁止。
当S0为高电平、S1为低电平时,在CLOCK上升沿作用下进行右移操作,数据由SR 送入。
当S0为低电平、S1为高电平时,在CLOCK上升沿作用下进行左移操作,数据由SL 送入。
当S0和S1为低电平时,CLOCK被禁止。
74LS04芯片
六反相器辅助移位
图6
1A 2A 3A 4A 5A 6A 管脚:输入端
1Y 2Y 3Y 4Y 5Y 6Y 管脚:输出端
8灯往复循环:Q1—Q8同时执行左移或右移功能,所以74LS04的3Y控制Q1,1Y控制Q8,第二个74LS194的SR控制Q4,第一个74LS194的SL控制Q5,开关公共端控制
两个74LS194的S0和74LS04的3Y,当开关置于接地一端时,执行左移功能;Q1—Q8灯输出为:00000000,00000001,00000011,00000111,00001111,00011111,00111111,01111111,11111111当开关置于接电源一端时,执行右移功能,Q1—Q8灯输出为:00000000,10000000,11000000,11100000,11110000,11111000,11111100,11111110,11111111.
2.4 涉及知识点
此次实验涉及知识点包括对各种芯片的理解和应用以及连接方法。
过程需注重查看其管脚图以及功能表,了解芯片本身。
正确的使用面包板以及实验箱进行正确的操作和连接。
3、仿真结果
图7 4、实验结果
图8
5、器件清单
6、总结
6.1 知识总结
本次实验使用74LS194、74LS04及LM555CN芯片及一些设备组成电路
555谐振荡器是能产生矩形波的一种自激振荡器电路,由于矩形波中除基波外还含有丰富的高次谐波,故称为多谐振荡器。
多谐振荡器没有稳态,只有两个暂稳态,在自身因素的作用下,电路就在两个暂稳态之间来回转换,故又称它为无稳态电路。
6.2心得体会
通过对这次流水灯的课程设计,我清楚地看到了自己的知识薄弱的方面,各个知识点没有联会贯穿,有些芯片的掌握不够准确。
在设计及连接电路的过程中,充分体会到了实际操作的重要性。
如果没有老师的指点,可能自己会在一些地方打转弯,浪费掉很多时间。
通过这次课程设计,可以很好的把各个章节的模块融合到一起,对以后的学习,设计很有帮助。
当实验过程中遇到问题,不要盲目的把导线全部拆掉,然后又重新连接一遍,这样不但浪费时间,而且也无法得到锻炼我们动脑动手的能力的目的。
此时,我们应该静下心来,冷静地分析问题的所在,有可能存在哪一环节,比如实验原理不正确,或是实验电路需要修正等等,只有这样我们的能力才能有所提高
数字电子技术实验,有利于掌握知识体系与学习方法,有利于激发我们学习的主动性,增强自信心,有利于培养我们的创新钻研的能力,有利于书本知识技能的巩固和迁移,通过在数字电子技术实验中的实践,我收获的许多。
参考文献
[1]江小安,杨颂华等,数字电子技术[M],西安交通大学出版社,2010,57-108
[2]康颖,数字电子技术及实训[M],浙江大学出版社,2007,70-71
[3]陈新民,数字电子技术及实训[M],浙江大学出版社,2007,252-253。
